Материалы для производства печатных плат.
Характеристики печатного монтажа в значительной степени определяютсясвойствами базовых материалов.
Для изготовления печатных плат чаще всего используют фольгированный с одной или дух сторон стеклотекстолит марки FR-4. Толщина материала основания может быть 0,5 0,8, 1,0, 1,5, 2,0 мм. Толщина фольги: 18, 35 мкм. Чем толще фольга, тем шире должны быть проводники и тем больше должен быть зазор между ними (за счет явления бокового подтрава).
Фольгированный диэлектрик должен отличаться высоким значением адгезии фольги к подложке, в т.ч. под воздействием высокой температуры. Также он должен обладать высоким объемным и поверхностным электрическим сопротивлением, высокой температурой стеклования и стабильностью геометрических размеров.
К базовым материалам относится и фоторезист — жидкий или пленочный материал, обладающий чувствительностью к ультрафиолетовому излучению. Фоторезист под воздействием света должен либо испытывать фотополимеризацию, либо фотодеструкцию (в зависимости от типа). Чаще применяется сухой пленочный фоторезист. Он состоит из трех слоев: защитной полиэтиленовой пленки, среднего слоя, чувствительного к УФ-излучению и внешней оптически прозрачной лавсановой пленки, предназначенной для защиты фоторезиста от окисления на воздухе.
Слои 21-22: tPlace/bPlace
Эти два слоя содержат шелкографию верхней и нижней сторон печатной платы, а также контуры компонентов, которые показывают расположение деталей. Необходимо быть внимательны ми при использовании этих слоев и следить, чтобы шелкография не попала на области нанесения припоя. В противном случае возникает риск возникновения короткого замыкания на плате или образование контактной площадки, к которой невозможно припаять вывод компонента.
В качестве альтернативы рассмотрите возможность размещения дополнительной шелкографии на слое 51: tDocu в своих целях. Он не будет включен в данные, передаваемые на производство, или напечатан на плате, так что вы можете добавить на него больше сведений. Однако если вы хотите добавить любой иллюстративный материал помимо обычной шелкографии, например текст или логотипы, то его следует размещать именно на слоях 21-22.
Шаг 2: печать платы
Теперь, когда чертеж экспортирован, вы можете его распечатать. Вырвите из журнала страницу и вставьте ее лоток ручной подачи лазерного принтера. То, что на странице уже что-то напечатано, не имеет никакого значения; нам важен лишь наносимый на нее тонер. Убедитесь, что на напечатанном рисунке нет размазывания и не отпечатавшихся пропусков; если всё же они есть, то вставьте другую страницу и повторите попытку снова.
Теперь, когда рисунок напечатан, пора перенести его на медь, но сперва необходимо подготовить плату. Когда вы купите лист стеклотекстолита, на меди на нем могут быть небольшие потемнения из-за окисления; обработайте плату с помощью металлической мочалки или шлифовального листа. Чтобы тонер прилипал к плате, необходимо, чтобы она была очень блестящей. После чистки платы воспользуйтесь мелкой наждачной бумагой, чтобы сделать ее поверхность слегка шероховатой. Это необязательно, но грубая поверхность может помочь тонеру лучше приклеиваться.
4Перенос проектана стеклотекстолит
Почистим и обезжирим заготовку платы. Если нет обезжиривателя, можно пройтись по медной фольге стеклотекстолита обычным ластиком. Далее с помощью утюга «привариваем» тонер с бумаги к будущей печатной плате. Я держу 3-4 минуты под небольшим нажимом, до лёгкого пожелтения бумаги. Нагрев ставлю максимальный. Сверху кладу ещё один лист бумаги для более равномерного прогрева, иначе изображение может «поплыть».
Перенос проекта на стеклотекстолит
Важный момент здесь – именно равномерность прогрева и нажима и время нагрева. Если недодержать утюг, то отпечаток смоется при травлении, и дорожки будут разъедены кислотой. Если передержать, то расположенные рядом проводники могут слиться друг с другом.
Какое отношение к этому имеют бутерброды?
Честно говоря, аналогия с бутербродами не совсем идеальна, но чем больше я пытался придумать идеальное физическое представление о том, как изготавливается печатная плата, тем больше подходил именно бутерброд. У вас есть верхние и нижние слои (это хлеб), ваши внутренние слои (это мясо, сыр и приправы), и все это в итоге объединяется в единое целое.
Типичный набор слоев печатной платы выглядит своего род как бутерброд (картинка слева)
Прежде чем мы начнем, важно знать, что печатные платы производятся на больших панелях, которые содержат
множество других печатных плат. Может быть, они все ваши, а иногда несколько разработок объединяют в одну панель, чтобы сэкономить деньги. Процесс, о котором мы поговорим ниже, заключается в создании полноценной многослойной платы, а если вы просто имеете дело с 1-2 слойными платами, тогда этапов будет меньше.
TinyCAD
Бесплатная система проектирования профессиональных электронных схем TinyCAD позиционируется как рядовое приложение для черчения и редактирования двумерных иерархических электронных схем самой разной степени сложности (Рисунок 3). Достаточно обширная библиотека компонентов, поддержка экспорта и импорта проектов, совместная работа со средой проектирования печатных плат FreePCB и симулятором LTspice делают TinyCAD достаточно мощной бесплатной системой для сквозного проектирования, способной составить конкуренцию коммерческим продуктам.
 |
|
| Рисунок 3. | TinyCAD — система проектирования электронных схем. |
Процесс изготовления печатных плат методом ЛУТ
Нам понадобиться:
- Лазерный принтер
- Односторонний стеклотекстолит
- Мелкая наждачная бумага, ацетон
- Глянцевая бумага
- Хлорное железо
- Утюг с регулировкой температуры 150 °C
Дизайн печатной платы
Начнем с дизайна платы, это может быть готовый образец из журнала по электронике или проект, созданный специализированными программами для проектирования, например, DipTrace или Sprint-Layout.
Рисунок с дорожками в пропорции 1:1 следует печатать на глянцевой бумаге (это может быть страница из журнала или рекламного буклета). Выбор бумаги очень важен, дело в том, что напечатанные тонером дорожки в дальнейшем будут переведены на медную сторону текстолита. Чем больше поверхность будет глянцевая, тем точнее и качественнее будет перенос дорожек.
Фольгированный стеклотекстолит для платы
Материалом для изготовления печатных плат является фольгированный стеклотекстолит, покрытый медной фольгой с одной или с обеих сторон. Обрезаем его по размеру нашей будущей печатной платы.
Перед нанесением рисунка на фольгу, ее необходимо хорошо подготовить (очистить наждачной бумагой с самым маленьким зерном и обезжирить). На меди не должно быть загрязнений или отпечатков пальцев, они вызывают плохое прилегание рисунка, который впоследствии может отойти при травлении.
После зачистки нужно помыть стеклотекстолит с помощью мыла или жидкости для мытья посуды. Вымытую пластину тщательно вытираем и сушим бумажным полотенцем. С этого момента вы уже не должны прикасаться к меди пальцами, только держите ее за края.
Нанесение рисунка на стеклотекстолит
Рисунок будущей платы распечатываем черным тонером на глянцевой бумаге. Затем лист бумаги с рисунком обрезаем по контуру платы с запасом около 2 см. Далее лист укладываем на стол рисунком вверх и на него медной стороной вниз укладываем стеклотекстолит.
После этого плотно прижимаем (чтобы не допустить смещения), подгибаем выступающие края бумаги и фиксируем все бумажным скотчем.
Чтобы перенести рисунок нам необходимо тщательно несколько раз прогладить его горячим утюгом. После остывания необходимо замочить плату в теплой воде и аккуратно счистить бумагу. Когда бумага будет полностью удалена необходимо выполнить травление меди.
Травление печатной платы в растворе хлорного железа
Травление печатной платы заключается в удалении тех участков меди, которые не покрыты тонером. Этот процесс осуществляется с помощью водного раствора хлорного железа. Раствор готовим в таких пропорциях, как рекомендует производитель, его концентрация влияет на скорость травления.
Травление выполняем в пластиковой или стеклянной кювете, и нельзя использовать металлическую. Более подробно как травить печатную плату смотрите здесь.
При концентрированном растворе травление длится около 30 минут. В ходе его проведения необходимо постоянно покачивать кювету для того чтобы, раствор равномерно омывал поверхность платы.
Снятие тонера
Последний этап – промывание платы под проточной водой и удаление тонера с помощью ацетона.
Платой снова шлифуется мелкой наждачной бумагой, покрывается жидким флюсом и облуживается. В качестве флюса можно рекомендовать растворенный порошок канифоли в спирте.
Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…
Подробнее
6Подготовка платык травлению
Вынимаем заготовку из воды и просушиваем. Если где-то дорожки получились не очень чёткими, можно сделать их ярче тонким маркером для CD или, например, лаком для ногтей (смотря чем вы собираетесь травить плату).
Подготовка платы к травлению
Нужно добиться, чтобы все дорожки были чёткими, ровными и яркими. Это зависит от:
- равномерности и достаточности прогрева заготовки утюгом;
- аккуратности при снятии бумаги;
- качества подготовки поверхности текстолита;
- удачного подбора бумаги.
Поэкспериментируйте с разными видами бумаги, разным временем нагрева, разными видами очистки поверхности стеклотекстолита, чтобы найти наиболее оптимальный по качеству вариант. Подобрав приемлемое сочетание этих условий, в дальнейшем вы сможете быстрее и качественнее изготавливать печатные платы дома.
Сверление
Далее заготовки поступают на специальные сверлильные станки с ЧПУ. Небольшие монтажные отверстия, отверстия для будущих стоек, а также специальные отверстия для облегчения позиционирования элементов сверлятся на более поздних этапах производства. Каждый станок имеет набор сверл различных диаметров, которые он меняет автоматически, в зависимости от требований, указанных в файлах проекта. После сверления листы очищаются от остатков материала, а медная поверхность аккуратно шлифуется, чтобы удалить заусенцы и царапины.
 |
| Сверлильный станок с ЧПУ. |
 |
| Кассеты со сменными сверлами. |
№2 — Панелизация плат повысит эффективность производства
Для повышения производительности процесса изготовления печатных плат, общепринятой практикой является установка нескольких плат меньшего размера в производственную панель. Данный способ является эффективным при производстве плат, их не нужно будет изготавливать по очереди. В мультипликации обязательно должны присутствовать платы с одинаковыми материалами и количеством слоев.
Также, важно умение выбрать правильный размер заготовки. Она может быть маленькой или большой, главная задача, чтобы она наилучшим образом соответствовала потребностям вашего проекта и различным процессам производства и сборки
Чем больше печатных плат вы поместите в одну панель, тем эффективнее будет процесс монтажа. Это также уменьшит расходы на материалы и они не будут израсходованы в пустую.
Во время создании панелизации, проектировщики должны пробовать использование разных вариаций компоновки при размещении конструкций печатных плат — это нужно для оптимизации пространства в панели и повышения эффективности производства. Если, платы планируются в панели разных размеров и вы не подготовили их самостоятельно, то это может повлечь дополнительные расходы для вас на производстве.
Проектирование панели в специализированном ПО (картинка сверху)
Из чего сделана материнская плата?
Материнская плата, в основном, состоит из двух материалов:
- Слоя из стеклопластика для основы
- Меди, чтобы сформировать токопроводящие пути
Если вам интересно, почему материнские платы сделаны слоями, ответ довольно прост: экономия места.
Укладка 4-8 слоев медно-встраиваемой платы из стекловолокна делает материнские платы значительно меньше. Это также увеличивает скорость обработки данных, поскольку электронам нужно преодолевать меньшее расстояние.
Вы никогда не должны сверлить свою материнскую плату! Материнская плата состоит из слоев, которые проходят между слоев стекловолокна. Если вы просверлите одну из медных линий, это будет конец вашей материнской платы. Может показаться странным, что об этом даже упоминают, но были случаи, когда люди сверлили материнские платы, чтобы получить возможность закрепить дополнительный кулер.
Конечно, это не означает, что печатная плата никогда не сверлится; основу материнской платы сверлят предварительно, до того как она прибудет на завод. Сверление предназначено для монтажных отверстий и отверстий крепления и пайки компонентов.
Что такое печатная платa
Печатная плата внешне представляет собой пластину диэлектрика. На поверхности изделия расположена электросхема. Пластина из диэлектрика необходима для соединения электронных составляющих. Выводы компонентов платы спаивают с частями проводящего рисунка.
Рисунок электросхемы выполняют из фольги на прочной изолирующей поверхности. Для монтирования планарных и выводных элементов в печатной плате проделывают специальные отверстия и площадки. Фольга в плате расположена на нескольких слоях, поэтому электрическое соединение с ней обеспечивают переходные отверстия. Внешняя поверхность платы покрыта защитным слоем (паяльной маской) и метками (дополнительная графика и текст согласно с конструкторскими документами).
Классификация печатных плат согласно количеству слоев фольги с рисунком:
- односторонние;
- двухсторонние;
- многослойные (соединение нескольких пластин с одним или двумя слоями).
ВАЖНО! Количество слоев увеличивают в зависимости от степени сложности монтажа проекта
4Перенос проектана стеклотекстолит
Почистим и обезжирим заготовку платы. Если нет обезжиривателя, можно пройтись по медной фольге стеклотекстолита обычным ластиком. Далее с помощью утюга «привариваем» тонер с бумаги к будущей печатной плате. Я держу 3-4 минуты под небольшим нажимом, до лёгкого пожелтения бумаги. Нагрев ставлю максимальный. Сверху кладу ещё один лист бумаги для более равномерного прогрева, иначе изображение может «поплыть».
Перенос проекта на стеклотекстолит
Важный момент здесь – именно равномерность прогрева и нажима и время нагрева. Если недодержать утюг, то отпечаток смоется при травлении, и дорожки будут разъедены кислотой. Если передержать, то расположенные рядом проводники могут слиться друг с другом.
ZenitPCB
Простая и гибкая в использовании САПР, которая является полупрофессиональным программным обеспечением для рисования электрических схем и трассировки печатных плат (Рисунок 4). Приложение состоит из четырех самостоятельных модулей: ZenitCapture (редактора электрических схем), ZenitParts (редактора компонентов), ZenitPCB GerberView (просмотрщика файлов формата Gerber) и собственно самого ZenitPCB (редактора печатных плат). Последовательность операций в программе ZenitPCB следующая: размещение компонентов в модуле ZenitCapture, задание связей между ними, создание списка соединений, разработка контура платы в модуле ZenitPCB, загрузка списка соединений в модуль ZenitPCB, операции по маршрутизации. Поддерживается импорт/экспорт DXF-файлов, экспорт IDF (3D) файлов, распечатка результатов работ в каждом модуле приложения. Однако, основной минус ZenitPCB — отсутствие таких полезных функций, как автоматическая трассировка и автоматическое размещение корпусов компонентов.
 |
|
| Рисунок 4. | ZenitPCB — простая и гибкая система сквозного проектирования печатных пдат. |
Слой 37-38: tTest/bTest
По окончанию процесса производства печатной платы (создание пустой платы) и сборки (заполнение платы компонентами), изделие будет полностью протестировано на отсутствие коротких замыканий. В этом процессе данные слои играют главную роль, так как на них размечены специальные контактные площадки для испытаний, располагаемые на верхней и нижней стороне печатной платы, и служащие для ее тестирования или подключения оборудования внутрисхемного контроля.
Во многих ПО включены бесплатные библиотеки контактных площадкок для испытаний, которые вы можете легко разместить на своей плате. Найдите слово «test» в диалоговом окне Добавить (Add dialog), а затем выберите категорию testpad. Вы увидите множество контактных площадок для испытаний, которые подойдут для компонентов сквозного и поверхностного монтажа.
Схема макетной платы
Чтобы знать, как пользоваться макетной платой, следует понять принцип ее устройства. Он достаточно прост.
Схема макетной платы
Макетная плата имеет пластиковое основание с множеством отверстий (стандартное расстояние между ними составляет 2,54 мм). Внутри конструкции расположены ряды металлических пластин. На каждой пластине имеются клипсы, которые спрятаны в пластиковой части установки.
Включение проводов выполняется именно в эти клипсы. При подключении проводника к одному из отдельных отверстий, контакт одновременно подключается и ко всем остальным контактам отдельного ряда. Следовательно, подключая контакты других устройств к остальным клипсам, мы связываем их проводником – рельсом с клипсами.
Стоит обратить внимание, что одна рельса содержит 5 клипс. Это общий стандарт для всех макетных плат
То есть, к каждому рельсу можно подсоединить до пяти элементов, и они будут соединены между собой.
Следует отметить, что хотя в каждом ряду расположены десять отверстий, они все-таки разделены на две изолированные части, по пять в каждой. Между ними расположен рельс без пинов. Такая конструкция необходима для изоляции пластин друг от друга, и позволяет просто подключать микросхемы, выполненные в DIP-корпусах.
Подключение микросхемы к макетной плате
Для упрощения ориентации на макетную плату также нанесены цифровые и буквенные обозначения, которыми можно руководствоваться, создавая, например, инструкцию для подключения.
Некоторые макетные платы включают также по две линии питания с каждой из сторон. Обычно «красная линия» используется для подачи «+» напряжения, «синяя» – для «-». За счет наличия двух шин питания на плату могут подаваться два различных уровня напряжения.
Внимание! Макетные платы абсолютно недопустимо использовать с напряжением 220В!
Если плата большая, то линии питания “разрываются” посередине. Это позволяет использовать большее количество вариантов подключения. Например, вы сможете собрать на одной плате устройства с питанием 3 и 5 Вольт.
Слой шелкографии
Для этого этапа также предусмотрены два варианта. Первый рассчитан на выпуск крупных партий, когда первостепенное значение имеет скорость выполнения процесса. Специальный шаблон вырезается лазером и используется для нанесения краски примерно таким же способом, каким выполняется трафаретная печать. Если серия небольшая, и изготовление шаблона становится убыточным, выбирается второй вариант, когда специальный «принтер» напрямую печатает шелкографические надписи на заготовке платы.
 |
| Шаблон, используемый для нанесения шелкографии. |
 |
| Вид печатной платы с нанесенной шелкографией. |
Подготовка фольгированного стеклотекстолита
Почти у каждой фабрики, изготавливающей печатные платы, есть собственный склад, на котором штабелями хранятся запасы фольгированного стеклотекстолита с различными размерами и параметрами. Например, фольгированный стеклотекстолит может различаться толщиной меди, толщиной изолятора и даже материалами, из которых сделаны его слои. Нередко листы бывают неровными и имеют зазубренные края, поэтому одним из первых шагов является их разрезание и очистка. Края шлифуются и укрепляются, после чего листы отправляются в следующую часть фабрики.
 |
| Листы фольгированного стеклотекстолита готовы к предварительной обработке. |
Что нужно хорошей материнской платой?
На этом этапе вы должны иметь достаточное понимание того, как создаются материнские платы и какие части их составляют. Но что нужно, чтобы материнская плата считалась «хорошей»?
VRM (модуль регулятора напряжения)
Прежде чем вы сможете определить материнскую плату с хорошими VRM, вам необходимо сначала ознакомиться с несколькими компонентами, составляющими весь VRM, а именно MOSFET и Chokes:
- MOSFET или полевые транзисторы – металл-оксидные полупроводники, представляющие собой плоские прямоугольные компоненты, обычно расположенные вокруг разъема центрального процессора. Они отвечают за снабжение процессора точным объёмом напряжения, в котором он нуждается
- Chokes обычно расположены рядом с МОП-транзисторами и отвечают за стабилизацию токов и конденсацию в случае внезапного скачка напряжения
Найти материнскую плату с хорошим VRM звучит сложно, но, на самом деле, это проще, чем вы думаете, потому что всё, что вам нужно сделать, это подсчитать количество Chokes. Каждый Chokes соответствует одной фазе, а большее количество фаз означает лучшую стабильность.
Материнская плата начального уровня, которая имеет, по крайней мере, четыре chokes, считается нормальной, в то время как материнские платы среднего и высокого качества имеют от шесть chokes.
Если вы планируете разгонять процессор, необходимость выбора высококачественного VRM становится более важной. Стоит отметить, что многие из материнских плат, которые позволяют разгон, по умолчанию имеют лучшие VRM; аналогично, материнские платы, которые не предназначены для разгона, часто имеют упрощенный VRM
Дизайн
Хорошая материнская плата должна иметь хорошо продуманный дизайн, так как плохо размещенные компоненты могут оказать негативное влияние на работоспособность вашей системы.
Расположение ОЗУ – это то, что мы все должны учитывать при покупке кулера для процессора. Иногда оперативная память и громоздкий процессорный кулер могут блокировать друг друга.
Дизайн в наши дни – это не только размещение компонентов. Современные материнские платы подсвечиваются яркой RGB-подсветкой, имеют ЖК-экраны и элементы ручного управления!
Набор микросхем
Вы должны обратить пристальное внимание на чипсет материнской платы, потому что, как многие согласятся, вам нужны совместимые компоненты!
Чипсеты определяют совместимость с различными компонентами, особенно с процессором. Фактически, чипсеты работают только в пределах определенного семейства процессоров. Например, новые чипы Ryzen 3000 будут совместимы только с материнскими платами x470 и x570.
Чипсеты обладают различными функциями, такими как лучшая разгонная способность и дополнительная фаза питания. Так что, если вы не собираетесь разгонять компьютер, вероятно, можете обойтись более дешевой материнской платой.
Если вам нужна материнская плата с поддержкой SLI и возможностями разгона, вам нужно найти подходящую материнскую плату для ваших нужд. Сосредоточьтесь на хорошем VRM и надежном чипсете, но помните – дорого не всегда значит лучше.
Конденсаторы
Никогда не приобретайте материнскую плату с нетвердыми алюминиевыми электролитическими конденсаторами, потому что они часто заправлены проводящей жидкостью. Даже если всё сделано правильно, материнские платы, которые используют дешевые конденсаторы, очень подвержены проблемам, таким как утечки или разрывы.
Вот почему всегда замечательно иметь материнскую плату, которая использует твердотельные конденсаторы, потому что, в отличие от конденсаторов, которые содержат проводящую жидкость, они содержат твердый органический полимер.
Твердотельные конденсаторы могут выдерживать более высокий пульсационный ток, что означает, что они делают материнскую плату более стабильной. Конденсаторы этих типов также могут справляться с большим количеством тепла, делая плату более надежной и продлевая срок её службы.
Теперь вы не только знаете, из чего состоит материнская плата, но и узнали о процессе производства и о том, что именно делает материнскую плату хорошей.
DesignSpark PCB
(DSPCB) от компании RS Components (RS), пожалуй, самая доступная в мире программа проектирования электронных устройств (Рисунок 7). Ее легко освоить и ей легко пользоваться. Она специально разработана для непрофессионалов в CAD-системах, чтобы сократить время между идеей устройства и началом его производства, ускорить выход на рынок готового изделия. DesignSpark PCB позволяет рисовать электрические схемы, разрабатывать конструкцию печатной платы и ее трассировку, а также предлагает готовые модели электронных компонентов, представленные компанией RS Components.
 |
|

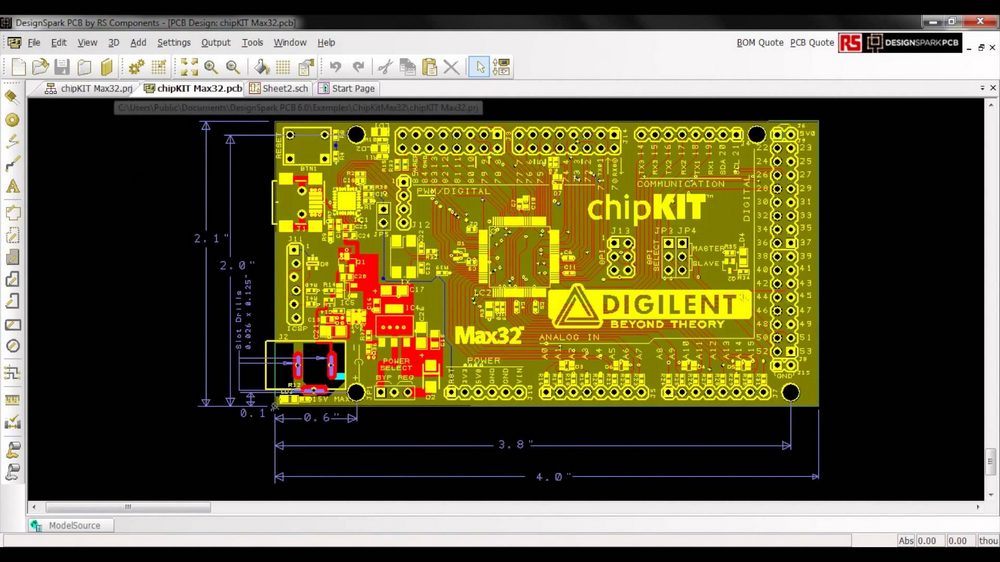

| Рисунок 7. | DesignSpark PCB — мощная, удобная и доступная проектная система для профессионального создания схем и печатных плат. |
Кроме того, данная программа выполняет авторазмещение компонентов и автотрассировку связей печатного рисунка. Полученные результаты корректируются вручную
Важно, что программа свободна от практических ограничений на размер платы, число выводов компонентов, число слоев платы и на форматы выходного файла. Поэтому ее можно использовать не только для рисования схем и печатной платы, но и для создания файлов для производства
В последнее время появилось несколько облачных систем проектирования печатных плат, однако часть из них ограничены по функционалу и не подходят даже для радиолюбителей, не говоря о профессионалах. Оставшиеся программы сравнимы с настольными приложениями, но стали платными. К примеру, бесплатная онлайн система EasyEDA может стать достойным конкурентом продукту PCBWeb от компании Aspen Labs, полная версия которого стала платной.
№3 — Мультипликация плат улучшит качество продукции
Мультипликация плат не является обязательным условием производственного процесса, но если вы планируете производить большое количество печатных плат, вам нужно обязательно будет разместить их в панелях. Поскольку однотипность плат является целью панелизации, это способствует повышению качества продукции, поскольку электронные компоненты будут напаяны на разных платах одновременно. При использовании панелей, вероятность возникновения ошибок при монтаже печатных плат будет снижена.
Мультизаготовка помогает разработчикам получать высококачественные платы в больших количествах. Осуществив монтаж нескольких панелей печатных плат, проектировщики смогут заметить отсутствующие компоненты и быстро исправить ошибки. Это улучшит конечное качество продукции. Заключив договор с фабрикой на изготовление печатных плат на заказ, вы будете уверены, что ваши платы будут соответствовать отраслевым стандартам качества.
Пример панели, которая отсоединяется после завершения работы (картинка сверху)
Вывод
Изготовление печатных плат может быть крайне напряженным, если вы не понимаете правильных методов, которым стоит следовать для реализации успешного производства. Чтобы избежать ненужных трат времени, денег и ресурсов, необходимо понять некоторые важные шаги.
Одним из них является мультипликация плат. Это очень важный процесс производства, так как позволяет изготавливать большое количество печатных плат в одной панели, а также повышает эффективность производства. Мультипликация помогает решить логистические проблемы, изготовление небольших и нестандартных печатных плат.
Электронные модули прошедшие проверку в Сити Электроникс (картинка сверху)
Невозможно переоценить важность заключения договоров на изготовление печатных плат с лучшими производителями. Вы не должны смотреть слишком далеко, у нас есть эксперты и профессионалы в области печатных плат, которые обладают необходимыми навыками, чтобы удовлетворить ваши потребности в мультипликациях любой сложности
