Садовый измельчитель своими руками

Самодельный измельчитель травы из болгарки

Измельчитель травы из болгарки – это достаточно простой и быстро реализуемый вариант. Чтобы воплотить проект, потребуется запастись такими деталями и материалами:

  • стальными уголками;
  • металлической емкостью (обычной вываркой);
  • самодельными либо готовыми ножами (например, от газонокосилки);
  • крепежными элементами;
  • листовой жестью.

Из инструментов потребуются:

  • электродрель;
  • сварочный аппарат и электроды к нему;
  • угловая шлифовальная машина, чтобы резать уголки;
  • гаечные ключи.

Чтобы собрать шредер своими руками на базе угловой шлифовальной машины, способный перемалывать не только траву, но и ветки до 4 см толщиной, рекомендуется воспользоваться электроинструментом с мощностью свыше 3 кВт.

Создание измельчающего агрегата производят в такой последовательности:

  • нарезают болгаркой уголки на куски;
  • из них сваривают раму, напоминающую стул;
  • приваривают полку из куска листового металла;
  • к сделанному каркасу (на подставку) прикрепляют болгарку хомутами, располагая ее валом к верху;
  • прорезают сбоку выварки отверстие примерно 10 на 10 см;
  • к прорези присоединяют рукав, например, из жести, по которому из емкости будет выдаваться перемолотая растительная масса;
  • делают на дне выварки отверстие в центре;
  • устанавливают емкость на вал болгарки и прикрепляют ее болтами или саморезами к металлической раме;
  • ставят нож или диск на углошлифовальную машинку.

В итоге получится конструкция, представленная на фото далее.

Размеры уголков подбирают индивидуально, чтобы было удобно обращаться с механизмом.

Под трубу для выдачи измельченной травы с ветками подставляют ведро или другую емкость во время работы с агрегатом, чтобы переработанные растения не разлетались.

Созданное устройство можно усовершенствовать. Для этого потребуется насадка на вал болгарки длиной около 15 см с двумя ножами: на верхнем конце и посредине. Лезвия разделяют сеткой, закрепленной к стенке кожуха.

Вопрос-ответ

Какой шредер лучше, электрический или бензиновый?

Все зависит от того, как вы собираетесь его использовать. Если для дачных работ, на небольшом участке, площадью не более шести-семи соток, то лучше будет выбрать электрический. Если агрегат нужен для фермерского хозяйства или больших площадей земельного участка, то бензиновый будет удобнее.

Можно ли перерабатывать в шредере для травы ветки?

Нельзя. Нужно эксплуатировать измельчитель, исходя из их его технических возможностей.

Используют ли измельчитель для травы для переработки зерна?

Да, многие модели предусматривают измельчение помимо травы, сено, сухостой и зерно. Но это нужно уточнить в технических характеристиках интересующего вас агрегата.

Чем отличается фрезерный и дисковый шредеры?

Фрезерный способен справиться с большим объемом работ и может перемолоть ветки. Дисковый предназначен исключительно для травы и только в том объеме, что указан в технических характеристиках.

Можно ли настраивать фракции перерабатываемой смеси в шредере?

Да, многие современные модели предусматривают настройку фракций, что очень удобно, если вам нужно отсортировать перемолотую траву или зерно для разных сфер назначения.

Траворезка из триммера

Садовый шредер можно сделать, используя бензиновый либо электрический триммер. При этом инструмент будет работать в перевернутом положении. Для создания оборудования, предназначенного, чтобы измельчать траву и тонкие веточки, потребуется кроме мотокосы с режущими насадками еще следующие материалы:

  • пластиковая либо металлическая емкость, имеющая объем минимум 50 литров;
  • примерно 1 м.кв. стальной сетки с мелким размером ячеек;
  • около 3 метров металлической трубки (алюминиевой или стальной) в половину дюйма диаметром;
  • отрезок доски или влагостойкого ДСП, фанеры такой ширины, чтобы на нем поместился триммер;
  • хомуты, которыми будет крепиться мотокоса к деревянной основе;
  • саморезы, болты, гайки, шайбы;
  • деревянные бруски (достаточно 5 на 5 см).

Чтобы собрать измельчительный механизм из триммера, потребуется воспользоваться такими инструментами и приспособлениями:

  • отверткой либо шуруповертом с битами;
  • электродрелью с набором сверл по дереву и металлу;
  • электрическим лобзиком с пилками для резки металла или ручным его аналогом;
  • молотком;
  • рожковыми или торцовыми ключами;
  • пробойником;
  • наковальней либо ровной железной плитой.

Пробойник нужен, чтобы удобно было сверлить отверстия электродрелью. Данный инструмент наставляют в точку, где требуется просверлить металл. Затем по нему бьют молотком. Из полученного углубления сверло не соскальзывает в процессе просверливания металлической детали.

Набор пробойников отверстий

Подготовительные мероприятия

Траворезка из мотокосы изготавливается в ряд этапов. Первоначально подготавливают в емкость, где будет перемалываться трава с ветками:

  • делают разметку на дне (по периметру) под четыре трапециевидных отверстия с закруглениями в углах;
  • просверливают в каждом нарисованном сегменте отверстия сечением 1 см;
  • в них вставляют пилку электролобзика и вырезают трапеции;
  • обрабатывают срезы напильником или наждачной бумагой;
  • по центру днища высверливают отверстие под вал измельчителя;
  • из стальной сетки вырезают круг размерами по диаметру дна;
  • с помощью небольших обрезков доски либо брусочков к емкости снизу закрепляют подготовленный сеточный фрагмент;
  • из металлических трубок делают ножки под емкость, присоединяя их к баку с помощью болтов.

Деревянные куски фиксируют саморезами, закручивая их изнутри бака в металлические перемычки между вырезанными трапециями. Таким способом сетка надежно прикрепляется к дну емкости.

Ножки делают следующим способом:

  • сгибают трубки в тисках или с помощью трубогиба в виде буквы «П»;
  • концы будущих опор сплющивают молотком;
  • в них просверливают по 2 отверстия с каждой стороны (6,5 или 8,5 мм сечением);
  • прилаживают заготовки к нижней части емкости и отмечают точки болтовых соединений;
  • сверлят по отметке отверстия;
  • используя болты с шайбами и гайками, присоединяют к кожуху подножки.

После подготовки кожуха, чтобы уменьшить габариты создаваемого механизма, выполняют такие операции:

  • разбирают триммер, отсоединяя мотор, штангу и режущую насадку друг от друга;
  • отрезают от штанги с тросиком фрагмент длиной примерно 20-40 сантиметров;
  • собирают мотокосу;
  • проверяют работоспособность техники.

Сборка измельчителя

Если после сборки триммер работает хорошо, то из него создают имельчитель травы.

  1. К доске хомутами прикрепляют двигатель мотокосы.
  2. Фиксируют на деревянном основании штангу, используя для этого хомуты и ручку от мотокосы.
  3. Подсоединяют режущую насадку к концу штанги, предварительно вставленному в отверстие на дне кожуха.
  4. Запускают механизм и испытывают его в работе.

После проделанных действий получится агрегат, фотография которого представлена ниже.

Если используемый для сборки шредера триммер оснащен бензиновым двигателем, то мотор располагают на основе так, чтобы можно было удобно заливать топливо, заводить устройство и регулировать его работу (обороты).

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, деталей (смотрите тут), а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

• двигатель;

• ножи, установленные на рабочем валу;

• раму (обычно металлическую);

• защитный кожух;

• короб, предназначенный для приема срезанной растительности;

• пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

При переработке растительного мусора из отверстия, через которое он подается, могут вылетать измельченные куски. Поэтому горловину накрывают крышкой либо просто тканью, например, мешком.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Разновидности двигателей для сборки самоделок

В качестве привода для самоделок используют электрические и бензиновые двигатели, снятые с неиспользуемой техники. Каждый их этих двух вариантов имеет свои достоинства с недостатками. Модели с двигателем внутреннего сгорания удобнее тем, что при их эксплуатации не нужно наличие питающей электросети поблизости. Но в целом они обходятся дороже и имеют более сложное устройство, чем их аналоги, оснащенные электромотором. Поэтому легче сделать электрическую технику, вдобавок более компактную.

Максимальная толщина срезанных сучьев, которые способен перемолоть измельчитель веток, зависит от мощности установленного на него электродвигателя и характеристик ножей.

• Модели с мотором до 1,5 кВт мощностью способны перемалывать палки до 20 мм диаметром. Они предназначены для работ с низкой степенью интенсивности.

• Если установлен электрический двигатель от 3 до 4 кВт, то такие агрегаты могут измельчить ветки уже толщиной до 40 мм.

• Более мощные электромоторы (свыше 4 кВт) используются, чтобы сделать шредер для дерева диаметром 7-15 см.

Приводом последней категории оснащают технику, если нужно постоянно выполнять большие объемы работ, связанные с переработкой отходов различной толщины.

Для создания самодельного шредера можно воспользоваться электромоторами от болгарки, стиральной машинки, триммера. Они должны быть приспособлены к работе от стационарной сети напряжением 220 В. Чтобы в домашних условиях измельчать материал максимально большей толщины, рекомендуется оснащать шредер электромотором на 1500 об/мин мощностью около 3,5 кВт. Данному параметру у двигателей внутреннего сгорания соответствует 5-6 лошадиных сил.

Двигатель от старой стиральной машины

Изготовление топливных брикетов

Измельченные в дробилках древесные отходы и опилки с пилорам дают экономию дров и угля в твердотопливных котлах. Мелкие щепки прессуют с добавлением вяжущих компонентов. В результате получаются топливные брикеты стандартного размера. Такое топливо применяется в бытовых и промышленных топках с автоматической подачей горючего. Зола от сжигания древесных брикетов используется в качестве удобрения.

Для котлов, которые работают на топливе мелкой фракции, из опилок аналогичным способом производят горючие гранулы.

Максимально полная переработка всех древесных остатков во вторичный продукт поможет немного уменьшить вырубку лесов и снизить выброс углекислого газа. Даже сжигание опилок в специальных топках снижает нагрузку на атмосферу. Если выбрасывать древесные отходы на полигон, там они сгниют с выделением углекислоты, а человек для обогрева сожжет другое горючее, что тоже приведет к загрязнению воздуха.

Лучшие модели

Ниже представлен небольшой рейтинг, в который вошли шесть лучших дробилок для дерева. В нем есть как профессиональное оборудование, предназначенное для использования в ходе лесозаготовки и обработки кормов, так и устройства для дачного или приусадебного участка.

Atlas Copco PC1055J

Это дробилка профессионального уровня для работы на лесозаготовках. Представляет собой самоходную гусеничную машину весом полторы тонны, оснащенную дизельным двигателем САТ мощностью 250 лошадиных сил.

Механизм дробления – щековой с гидравлической регулировкой силы сдавливания обрабатываемого материала. Входное отверстие – прямоугольники, одна сторона которого равна 100 сантиметров, а вторая – 50 сантиметров. Это позволяет использовать агрегат для измельчения стволов молодых деревьев, кустарника, заранее подготовленных крупных стволов.

ДМ-Т

ДМ-Т – недорогая стационарная дробилка для дерева отечественного производства. Перемещение не предусмотрено: агрегат закрепляют на полу с помощью винтов или болтов.

Весит ДМ-Т полтонны, длина агрегата составляет 1,4 метра, ширина – 0,7 метра. Механизм работы – молотковый.

SKORPION 120 R

SKORPION 120 R – универсальная мобильная дробилка. Ее можно транспортировать в виде прицепа на грузовом автомобиле или в виде насадки на тракторе (для этого колеса заменяют специальной стойкой).

SKORPION 120 R работает от бензинового двигателя Lambardini мощностью 28,5 лошадиных сил. Система измельчения – ножевая. Всего конструкция включает в себя четыре ножа: два основных и два дополнительных (они измельчают то, с чем не справились основные).

Измельчать можно кустарник, некрупные стволы деревьев, заранее подготовленный материал из древесины.

РМ-520

Отечественная стационарная дробилка для дерева. В отличие от описанной выше ДМ-Т, РМ-520 оснащена бензиновым двигателем от китайской компании Lifan, а также специальный раструб для отвода измельченной древесины.

Система измельчения – шнековая. При этом валы-шнеки РМ-250 оснащены специальными зубцами, позволяющие измельчить перерабатываемый материал до состояния, близкого к опилкам.

Несмотря на то, что РМ-250 является стационарным устройством, ее можно без труда перевозить в кузове грузового автомобиля. Это делает устройство очень удобным при очистке от поросли кустарника линий электропередач, железнодорожных насыпей, обочин автомобильных трасс.

В длину дробилка – полтора метра, а в ширину – 0,7 метра. Масса агрегата составляет 350 килограммов.

STIGA BIO SILENT 2500

STIGA BIO SILENT 2500 – это бытовая дробилка для дерева. В силу своих габаритов она отлично подойдет для дачи или приусадебного хозяйства. В профессиональных целях ее использовать нельзя. Это обусловлено тем, что устройство позволяет перерабатывать только ветки диаметром до 40 мм.

Работает STIGA BIO SILENT 2500 от бытовой электросети напряжением 220/230 В. Мощность электродвигателя устройства составляет 2 500 Ватт. Вес – 27,5 килограммов. Это упрощает транспортировку устройства. В комплекте идет специальная емкость для переработанной древесины объемом 60 литров. Система переработки ветвей – шнековая.

КАЛИБР ЭСИ-2400Н

КАЛИБР ЭСИ-2400Н – ультракомпактная садовая дробилка для дерева отечественного производства. Она работает от электрической сети напряжением 220/230 В. Система измельчения – ножевая. Благодаря своему малому весу и небольшим габаритам КАЛИБР ЭСИ-2400Н можно без проблем транспортировать в автомобиле и хранить на балконе городской квартиры.

Мощность двигателя КАЛИБР ЭСИ-2400Н – 2 400 Ватт. Максимальный диаметр перерабатываемых веток составляет 40 мм. Емкость для отходов отсутствует. Для перевозки в пределах приусадебного участка устройство имеет два колеса. Также имеется металлический упор, который используют во время работы.

Как сделать дисковую дробилку?

Если вам пришелся по душе данный вид измельчителя, то надо понимать, что для его сборки потребуются хорошие навыки сварочных работ. Кроме того, нужно подготовить следующие материалы:

  • стальной лист толщиной от 10 до 16 мм;
  • то же, толщиной 5 мм – на кожух и загрузочный бункер;
  • высокоуглеродистая сталь для ножей, подойдет автомобильная рессора;
  • трубы круглые или профильные, чтобы сварить раму;
  • стальной вал диаметром 20 мм;
  • 2 подшипника качения №307 или другие;
  • крепеж (болты с гайками)
  • шкивы, ремень.

Из толстого металла вырезается правильный круг диаметром 400 мм, по его центру делается отверстие для вала. Шкивы и вал надо выточить на токарном станке, при этом на концах вала следует нарезать резьбу для крепления маховика и шкива. Ножи можно сделать в домашних условиях, следуя чертежу, в крайнем случае поручить это дело фрезеровщику. Далее, из стального листа необходимо сварить защитный кожух с бункером, из него же изготовить обоймы для подшипников с отверстиями.

По сути, самодельный измельчитель веток представляет собой режущий механизм, закрепленный на раме произвольной конструкции. Двигатель привода можно разместить в удобном месте в зависимости от длины ремня. Не забудьте крепление двигателя сделать скользящим, чтобы ремень можно было натянуть. Вал механизма также устанавливается на раму, к нему прикрепляется шкив и маховик.

Из толстого металла вырезается правильный круг диаметром 400 мм, по его центру делается отверстие для вала. Шкивы и вал надо выточить на токарном станке, при этом на концах вала следует нарезать резьбу для крепления маховика и шкива. Ножи можно сделать в домашних условиях, следуя чертежу, в крайнем случае поручить это дело фрезеровщику. Далее, из стального листа необходимо сварить защитный кожух с бункером, из него же изготовить обоймы для подшипников с отверстиями.

Зернодробилка состоит из таких узлов:

  1. Задвижка для регулирования подачи зерна в рабочую камеру.
  2. Бункер для зерна.
  3. Кнопка включения-выключения электродвигателя.
  4. Электродвигатель.
  5. Втулка.
  6. Ось.
  7. Шайба.
  8. Гайка.
  9. Винт.
  10. Основание.
  11. Корпус рабочей камеры.
  12. Ёмкость для измельчённого зерна.
  13. Болт.
  14. Гайка.
  15. Металлическая сетка (решето).
  1. Основание.
  2. Корпус рабочей камеры.
  3. Винт.
  4. Решето.

Материалом для изготовления мотоблочного измельчителя будет служить швеллер 250. Дополнительно потребуется шкив сечением 87 миллиметров, и ножи длиной 100 миллиметров от электрорубанка. Необходимо соорудить приемный бункер, в который и будут загружаться разнообразные ветки. Бункер оснащается неподвижным острым дисковым ножом, который и будет измельчать ветки.

Главное, правильно выбрать угол наклона при установке ножа. Тогда ветки будут измельчаться буквально в мгновение.

Можно сделать садовый измельчитель с электродвигателем, тогда и возни с измельчением будет меньше, но должно быть место для подключения, что проблематично в разных местах участка. В принципе, он нисколько не отличается от вышеописанного. Для такого измельчителя потребуется диск диаметром 20 миллиметров с тремя овальными отверстиями для последующего крепления ножек.

Следует продумать установку пары подшипников, верхний будет опорным, а нижний – обычным.

В принципе, такой садовый измельчитель имеет небольшой недостаток – он довольно шумно работает, это все исправляется проверкой балансировки диска. Так же можно, слегка наклонить рукав, подающий ветки, будет рубить по лучше.

Особенности устройства

Дереводробилка — весьма удобный инвентарь. Однако позволить себе подобную покупку может не каждый, поэтому большинство садоводов отдаёт предпочтение самодельным решениям. Но можно ли создать устройство, не имея соответствующих слесарно-сварочных навыков и инструментов? К сожалению, нет. Даже простой веткоизмельчитель на основе дисковых пил создаётся при соблюдении строгой инструкции. К тому же за созданием валов и корпусов для подшипников нужно обращаться к профессиональным мастерам. Весь процесс можно условно разделить на такие этапы:

  1. Поиск подходящей конструкции шредера.
  2. Выбор силовой установки и расчёт главной передачи.
  3. Подбор металлических узлов и деталей, которые необходимо выточить с помощью токарного станка.
  4. Монтаж рамы.
  5. Установка привода, режущих деталей и ременной передачи.
  6. Монтаж защитного кожуха и бункера.

При создании следует руководствоваться следующими правилами:

  1. Если приоритет ставится на получение мелкой древесной стружки при минимальных затратах ресурсов, отдавайте предпочтение моделям из дисковых пил.
  2. Если вы собираетесь измельчать ветви малого диаметра на более крупную фракцию, идеальным решением станет режущий механизм, такой, как фуганок.
  3. При желании рубить ветви в больших количествах, обустраивайте дисковые дробилки.

Если вы определились с выбором щепорезки, начинайте заготавливать детали, материалы и оборудование. Однако до этого нужно выполнить несколько ключевых задач.

Садовый измельчитель своими руками: основные элементы конструкции

Садовый измельчитель, он же шредер или чиппер, существенно облегчает процесс ухода за дачным участком. С его помощью можно легко очистить территорию от веток и травы. Переработанное сырье можно заложить в компостную яму для получения натурального удобрения. Полученную мелкую древесину целесообразно использовать в качестве дров для отопления домика. Измельченная щепа от фруктовых деревьев идеально подходит для копчения мяса.

Шредер для травы и веток поможет справиться с растительным мусором на участке

Конструкция садового шредера достаточно проста. Она состоит из таких основных деталей:

  • бункера;
  • привода;
  • измельчительного механизма;
  • металлической рамы с защитным кожухом.

Некоторые модели могут быть оборудованы дополнительными элементами:

  • бункером для измельченного органического мусора;
  • проталкивателем;
  • ситом для регулирования фракции щепы.

Принцип работы любого измельчителя такой же, как у мясорубки и заключается в следующем. При включении шредера в работу начинает запускаться двигатель, который приводит в действие рабочий вал, оснащенный режущим механизмом. В это время садовый мусор попадает в приемную воронку и с помощью режущего устройства измельчается до состояния мелкой щепы.

Щепа из измельченных веток может использоваться в качестве компоста для растений

Измельчительный механизм

Перед тем как приступить к созданию самодельного шредера, необходимо четко определиться с видом отходов, которые он будет перерабатывать. Это напрямую зависит от его конструктивных особенностей и рабочих характеристик. Садовые измельчители классифицируются по трем основным параметрам: типу и мощности двигателя и виду измельчительного механизма.

Существуют следующие варианты измельчительного механизма:

  • фрезерный, для переработки твердой древесины;
  • ножевой универсальный;
  • валковый, для перемалывания тонких веток деревьев и кустарников;
  • с вращающимися турбинами для измельчения толстых веток;
  • молотковый, для утилизации тонких веток;
  • триммерный, основанный на использовании лески, для мягкого мусора.

При самостоятельной сборке измельчителя отдается предпочтение ножевой системе или наборной из дисковых пил. Можно выполнить двухвалковую конструкцию, при которой два-три ножа устанавливаются на массивном диске и вращаются друг другу навстречу.

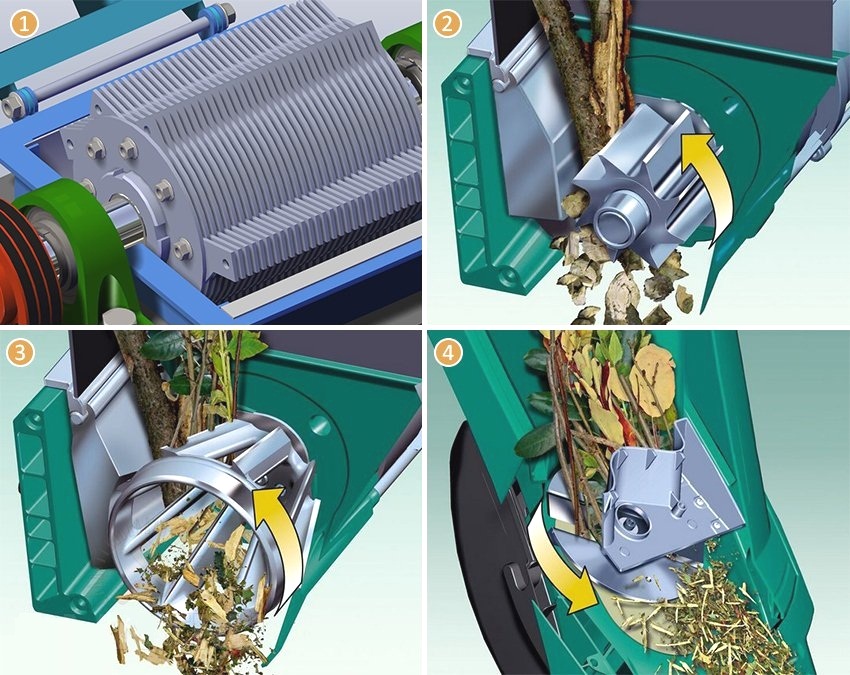

Различные типы измельчительного механизма: 1 — молотковый, 2 — фрезерный, 3 — ножевой фрезерно-турбинный, 4 — ножевой дисковый

Тип и мощность двигателя

Шредер может быть оснащен электрическим или бензиновым двигателем. У каждого из них есть свои важные достоинства и некоторые недостатки. Измельчитель садовый, работающий на бензине, более мобильный. Его работа не зависит от источника электропитания. Он способен перерабатывать более толстые крупные ветки. Однако такие чипперы более громоздкие и тяжелые. К тому же они выделяют в атмосферу вредные вещества в процессе своей деятельности.

Измельчители с электродвигателем более легкие и удобные в эксплуатации. Однако они уступают по показателю мощности и зависят от энергоресурса.

Возможность перерабатывать определенный вид садового мусора зависит от мощности двигателя. Для маленьких объемов отходов, где диаметр веток не превышает 20 мм, достаточно двигателя мощностью 1,5 кВт. Если необходимо перемалывать ветки толщиной 20-40 мм, то тогда целесообразно использовать двигатель мощностью не менее 3,5-4 кВт. Справиться с крупной древесиной 100-150 мм в диаметре смогут измельчители, оснащенные двигателем мощностью 6 кВт.

Шредер с высокой производительностью способен перемалывать ветки диаметром до 100 мм

Следующей особенностью конструкции шредеров является тип привода. Эту функцию может выполнять цепь, ремень или сам вал двигателя, на котором осуществляется фиксация ножевого механизма.

Измельчитель из болгарки

Простейшую самоделку легко изготовить из болгарки. Лучше взять инструмент мощностью 3000 Вт.

Примеры конструкции

Станина формой напоминает кухонный табурет, ее сваривают из металлического уголка 35 × 35 мм. Снизу валом кверху к ней крепят шлифовальную машинку. Рабочую емкость делают из ведра, бака, газового баллона.

Вырезают два отверстия:

  • первое – круглое, посередине днища для вала болгарки;
  • второе – прямоугольное (5 × 10 см), сбоку для удаления отходов.

Чтобы щепа не разлеталась, к боковой щели наклонно крепят трубу из жести. На вал шлифовальной машинки крепят двух-, трехлопастной нож от газонокосилки или диск от кустореза.

Чертеж для сборки

Если есть листовая сталь, арматура, уголок, сварка, то пригодится чертеж компактного устройства для измельчения растений. Последовательность сборки:

  • из листа стали вырезают 2 пластины, одну для крепления ножей, инструмента, вторую для крышки бункера;
  • в центре первой пластины высверливают отверстие, приваривают шайбу, края обваривают уголком, по бокам приваривают 2 шпильки;
  • с наружной стороны приваривают крепления для шлифовальной машинки;
  • в верхней части второй пластины вырезают отверстие, приваривают наклонно или горизонтально кусок трубы;
  • готовую крышку бункера крепят гайками на шпильки;
  • делают ножки из арматуры;
  • крепят болгарку, на вал надевают нож.

Измельчитель травы и веток для дачи своими руками, изготовленный по этому чертежу, пригодится в домашнем хозяйстве.

Описание измельчителя древесины и бревен, сфера применения

При работе с деревом всегда появляются отходы. Дробилки – это агрегаты, превращающие крупные фрагменты древесины в мелкую смесь. Применение машин позволяет повысить производительность труда, уменьшить травмы рабочих.

Справка! Автоматизация переработки сырья лесной промышленностью сократило количество утилизационных отходов на 50%.

Измельчитель деревьев применяют на производстве и садовых участках. Он бывает нескольких типов:

  • роторный;
  • молотковый;
  • дисковый и конусный;
  • шнековый и валковый;
  • мельница шарового типа.

Установки могут быть мобильными или стационарными. Переработка большого количества отходов производится мощными дробилками. Подсобные хозяйства вполне справятся мобильными агрегатами с небольшой мощностью.

Оборудование поможет перемолоть древесные отходы после обрезки веток, остатки стройматериалов, старую мебель. Измельченное сырье применяют для мульчирования или удобрения грядок.

Использовать для почвы можно экологически чистые виды древесины. Отходы мебели содержат вредные компоненты. Их нельзя применять для удобрения растений.

Разновидности измельчителей

Принципиальное устройство всех видов веткоизмельчителей одинаковое. Различаются они только по мощности двигателя и разновидности ножей.

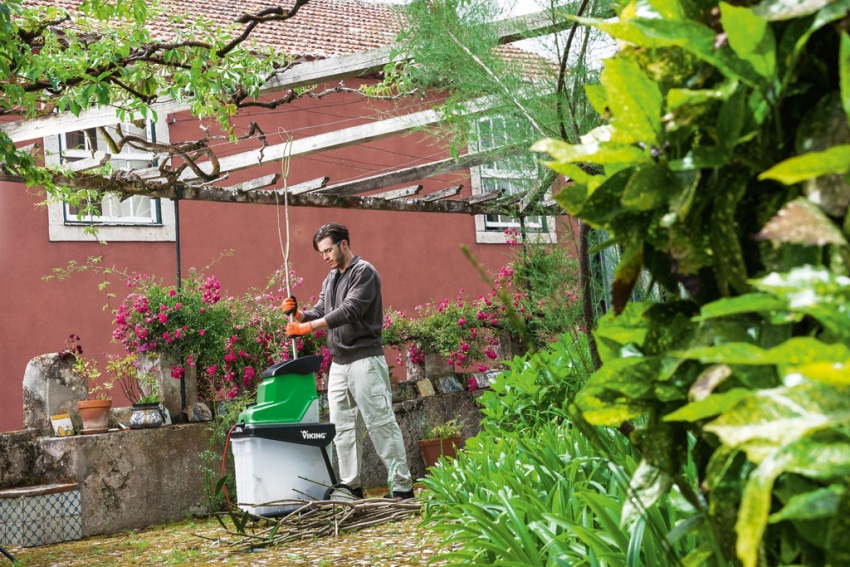

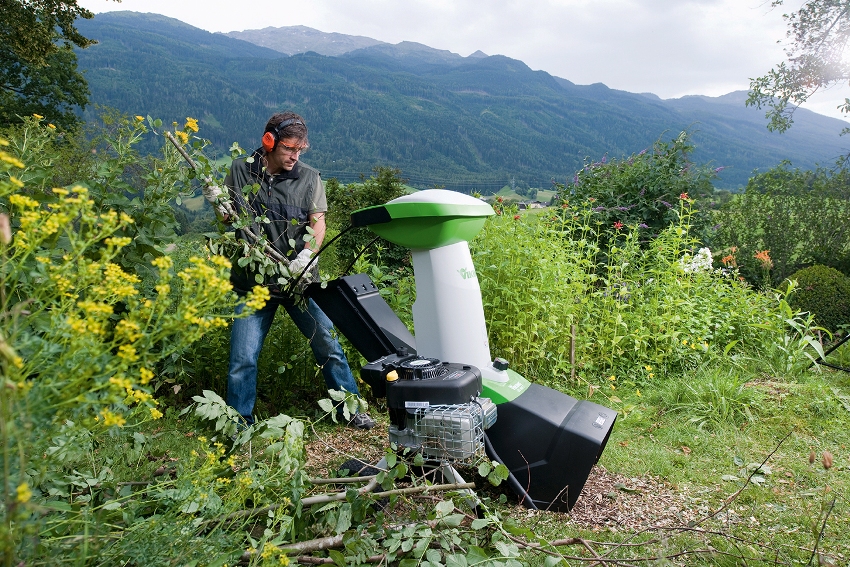

В некоторых конструкциях устанавливается бензиновый двигатель, в других – электрический. Первый более мощный, занимается измельчением крупных веток. Независим от источника питания. Обладает большей мобильностью. Электрический слабее по мощности и отдаленность работы зависит от длины кабеля. Зато он мобильный за счет своей легкости.

По мощности двигатели различаются:

  1. Электродвигатель до 1,5 кВТ. Способны измельчать ветки до 2 см в диаметре. В основном переработка ведется на небольших территориях.
  2. 3 – 4 кВт. Справляются с древесиной до 4 см. Применяются в небольшом саду или даче.
  3. 6 кВт и более. Работа проводится в больших хозяйствах. Обрабатываются стволы 10-15 см в диаметре.

Как правило, на самодельный агрегат ведется установка двигателя мощностью 4 кВт. Больше ставить нет смысла, поскольку будет большой расход электроэнергии. Для выполнения работ по измельчению веток на дачном участке таких затрат не требуется.

Не имеют особого значения обороты двигателя. Конечная величина вращения ножевого вала составляет 1500 об/мин. Она регулируется диаметрами шкивов.

Передача крутящего момента ведется при помощи цепи, ремня или непосредственно установкой режущего инструмента на вал двигателя.

В зависимости от режущего инструмента веткоизмельчители разделяются:

  1. Двухвального типа. Это мощный агрегат, который способен измельчать крупные ветки. На валы устанавливаются несколько ножей. От их количества зависит степень измельчения древесины.
  2. Установка с режущим диском. Если мощность двигателя составляет от 3 кВт, то нож крепится непосредственно к его валу. Для агрегатов слабее используется передаточное звено.
  3. С дисковыми пилами от циркулярки. Относится к наиболее простым конструкциям.
