Как достать медь из электродвигателя в домашних условиях болгаркой

Содержание

Содержание цветных металлов в старых холодильниках

Советская техника – настоящая находка для сборщиков металлолома. Если разобрать старый холодильник, можно обнаружить не только медь, но также алюминий, сталь и большое количество железа. Нерабочая бытовая техника в избытке присутствует в домах, поскольку ее нецелесообразно и почти невозможно отремонтировать. Владельцы отдают холодильники бесплатно, чтобы освободить пространство в квартирах.

Сбор такой техники – источник дополнительного дохода при наличии инструментов и площадки для разборки. Один только двигатель холодильника содержит свыше 1 кг чистой меди. К этому следует прибавить массу трубок системы охлаждения (иногда их производят и из более дорогих сплавов). Каждая морозильная камера принесет сборщику металлолома около 1 килограмма пищевого алюминия или не меньшее количество нержавеющей стали.

Как Разобрать Двигатель На Медь

Как разобрать электродвигатель

В бытность после перестройки народные массы волновал вопрос, как разобрать электродвигатель. Платили мало, многие, в особенности военные части с богатым имуществом, грешили: помогали государству бесплатно утилизировать ненужные механизмы. Прежде – трансформаторы, электрические двигатели. В разряд попали кабели. Проще обходились с медными – попросту обжигали изоляцию, смолу, потрошили. Алюминий бросили: дешевле, проблем больше, точка плавления ниже. Теряет металл прочность – снижается ценность.

Электрические двигатели коллекторного и асинхронного типа

Типичные бытовые электрические двигатели

Вместо того, чтобы разобрать электродвигатель на медь для сдачи на ближайший пункт, предлагаем изучить конструкцию (покажем, как ломать). Проблемы возникают при потрошении статора, ротора.

Катушки электрического двигателя собираются схожим принципом – утапливаются в изолированный предварительно грот, иногда забиваются поверх клином. Благодаря особой форме отверстия конструкция прочно держится на месте.

Большинство людей не утруждается обмотками электрических двигателей: болгаркой срезаются боковины, проводка выбивается с насиженного места. Увидите на Ютуб. В роликах обсуждается ремонт электродвигателей касательно перемотки катушек.

Фото показывает два типичных бытовых электрического двигателя:

Коллекторный двигатель U8330

Вариант слева представлен и взят от кухонного комбайна Филипс. Заранее извиняемся за отказ разобрать до конца, нужно изъять кольцо, глубоко уходящее в пластиковую шестерню. Попросту опасно, электрический двигатель стоит 2000 рублей. Нашли нерациональным экспериментировать подобным образом. Фото показывает: вал изымается после разборки станины (удерживается двумя длинными болтами).

Щетки стоят неудобно (двигатель коллекторный), меди здесь достаточно много. Статор, ротор снабжены обмотками. Причем в последнем случае клинья отсутствуют. Присмотреться, видно: по торцам обмотки ротора (коллектора) электрического двигателя прихвачены клеем. Растворить, снять другим образом возможно провести демонтаж. На статоре вовсе полюса держатся хитро: моток меди загнули на периферии.

Обычное дело для двигателей, когда неподвижные катушки практически ничто не держит.

Двигатель асинхронного типа

Как поняли, второй вариант электрический двигатель асинхронного типа. Снят с бытовой вытяжки. Приблизительно так простейшие модели устроены. Электрический двигатель отличается массивным магнитопроводом, образованным двумя частями: внутренней, внешней. Благодаря массе, вытяжной вентилятор плохо работает.

При установке под весом электрического двигателя постепенно выгибается книзу. Лопасти начинают цеплять корпус, устройство грохочет подобно танку, скрежещет, издает другие звуки. Зато разобрать асинхронный электродвигатель – милое дело. Следует выбить внутреннюю часть магнитопровода из внешней, параллельно наружу выйдут изоляторы, катушки статора (для перемотки).

Что касается ротора электрического двигателя, выполнен по короткозамкнутой схеме, сдать барабан силумина за выгодную цену получится вряд ли. Если пункт примет, наверняка потребуют извлечь внутренние медные жилы (обозначаются косыми штрихами по поверхности). Делать придётся, заручившись помощью зубила, молотка, болгарки.

Пожелаем удачи в упорном стремлении заработать лишние 30 рублей, разламывая электрический двигатель ценой подобных усилий.

Для намотки катушек электрического двигателя применяется медная проволока с лаковой изоляцией. По-видимому, придется использовать растворитель, снимая слой. Большой массе проводов электрического двигателя соответствует значительный вес лака, вызовет со стороны торгаша возражения. По большей части изоляция (promprovod.oml.

ru) выполняется на основе синтетических лаков, например, винифлекса (ВЛ 931). По стойкости к воде, органическим растворителям материал, использующийся при изготовлении электрических двигателей, перекрывает возможности металвина (ВЛ 941). Сделанное на основе поливинилформалевой и фенолформальдегидной смол покрытие снабдит феноменальной стойкостью.

Жаростойкие эмали образованы семействами ПЭ943 (тарефталевая кислота, этиленгликоль, глицерин), ПЭ939 (лавсан). Для повышения ударостойкости, стабилизации невосприимчивости к нагреву составы модифицируются изоциануратом. Покрытия стойкостью к нагреву достигают классов F (155 C), H (180 C). Полиэфиримидные лаки сильнее в этом плане полиэфирных. Растворителем выступает крезол в сочетании с каменноугольным сольвентом или ксинолом.

Разобрать электрический двигатель для починки

Осветили аспекты, характерные нищей стране: как разобрать электродвигатель на лом. Добавим сюда: магнитопровод сформирован пластинами хорошей электротехнической стали, которую допустимо применять, изготавливая трансформаторы. Посмотрим, как чинить электрический двигатель. Будем описывать составные части, поскольку далеко не всегда причиной выхода изделия из строя будут сгоревшие обмотки.

Допустим, сломалась одна обмотка статора электрического двигателя. Намотайте: провод выложен магазином, метраж небольшой. Лучше, нежели платить пару тысяч, покупая новый электрический двигатель кухонного комбайна. Забавно, провод продают… кубометрами, килограммами. Торгаши, грубо говоря, забивают людям голову ненужными заботами. Как измерить кубометрами обмотку электрического двигателя? Выводы делайте сами: иногда смотришь на дилера, язык полон мата. Больше радуют пишущие: цену на провод обмоток электрического двигателя надо запрашивать.

Катушка не может стоить дорого: за 1 кг меди просят 550 рублей. Хватит намотать статор (оба полюса) на полдюжины моторов кухонного комбайна. Следовательно, экономический эффект налицо, нужно разобрать обмотку электродвигателя, чтобы измерить параметры. Приступим.

Быстро заметите, хотя для работы большинства электрических двигателей требуется подвести 230 вольт, на деле выводов гораздо больше, чем требуется.

Обычно в обмотку помещаются термореле, термопредохранители. Защищают против перегрева. Уже писали: каждая лаковая изоляция имеет предел, поэтому термопредохранители изготавливаются в соответствии с требованиями. Типичные значения 135 – 145 градусов Цельсия. На асинхронном двигателе видим два черных провода: между витками, магнитопроводом находится защитный элемент, рассчитанный выдержать температуру 145 градусов.

Состав многих бытовых двигателей дополнен датчиками измерения скорости вращения вала. Используют эффект Холла, встречаются другие разновидности. Коль скоро решили ремонтировать двигатель, измерители оборотов, скорее всего, не интересуют.
Если задумаете разобрать электродвигатель пылесоса, сразу заметите: возле коллектора на корпус замыкаются «капли» (округлой формы).

Не поломка, даже если почернели от высокой температуры. Каплевидной формы варисторы помогают защитить щетки против скачков напряжения. При резком повышении потенциала сопротивление элементов падает, искра гасится толщей стального корпуса двигателя. Мотор слева (см. фото) оснащен варисторами (имеются термореле, содержащие датчик таблеточного типа фирмы Klixon серии 3MP). Варисторы сложно проверить, могут стать причиной поломки только в одном случае – при коротком замыкании. Тестером проверим, имеет ли место быть. В спокойном состоянии, без питания сопротивление варистора велико (часто более 20 МОм).

У коллекторных электрических двигателей слабым местом считают щетки.

Износ доводит до кругового огня. Разобрать асинхронный электродвигатель с короткозамкнутым ротором намного проще. На ламель щетки упираются пружинами. При попытке вытащить коллектор двигателя наружу выскочат по направлению вала. В электроинструментах держатели крепятся болтами, прикрыты крышками, сравнительно просто графит изъять. Когда речь затрагивает кухонные комбайны, обслуживание изделий за пределами мастерских не предусматривается производителем. Держатель удерживается загнутыми латунными усиками. Очевидно, слишком стараться практиковать сгибание-разгибанием избегаем, иначе легко отломить элементы крепления. Щетки лучше снять, предваряя изъятие вала. Облегчит последующий процесс сборки, убережёт графит против разрушения.

Мусор, облепивший лопасть вентилятора, снабженного асинхронным двигателем

Обычно разобрать якорь электродвигателя для замены щеток не требуется. Графит считается расходным материалом, доступ к пружинам предоставляется сквозь корпус многих электроинструментов (болгарки, дрели). При необходимости щетки подтачиваются до нужного размера. Чаще причиной тревоги за двигатель становится отсутствие смазки. Тихая вытяжка начнет шуметь, как танк. Быстро разобрать электродвигатель будет подходящим решением. Одновременно конструкцию желательно очистить от накопившегося мусора (см. фото).

Для смазки годится Литол (продается магазинами автозапчастей). Полагаем, теперь читатели смогут безбоязненно разобрать ротор электродвигателя, смазать, почистить, настроить должным образом. Вздумается разобрать статор, будьте осторожны, магнитопровод легко расслаивается.

Медь в электродвигателе: как определить количество

После того, как медьсодержащие элементы устройства извлечены, важно очистить их от более легких материалов: остатки изоляции, пластиковые обломки, резина и др. Сделать это можно, используя пневматический пылесос-пистолет

Далее чистая медь взвешивается и таким образом определяется ее масса.

до 50 кВт – 20-28 кг;
до 30 кВт – до 14-20 кг;
до 20 кВт – 10-13 кг;
до 10 кВт – 5-8 кг;
до 4 кВт – 3,5-4 кг;
до 2,5 кВт – 2,5-3,5 кг;
до 1 кВт – 1,5-2 кг.

Разобрав устройство, вы 100% сможете сдать его по более высокой цене.

Если для вас сложно демонтировать электродвигатель самостоятельно, доверьте эту работу специалистам пункта приема лома, но имейте ввиду – стоимость при этом вторсырья будет снижена.

Как быстро разобрать электродвигатель

Сегодня мы расскажем о том, в каком порядке должен протекать процесс разборки электродвигателя и на что следует обращать внимание. Прежде всего, необходимо позаботиться о собственной безопасности и исключить возможность повреждений узлов и потери деталей

Для этого нужно:

Прежде всего, необходимо позаботиться о собственной безопасности и исключить возможность повреждений узлов и потери деталей. Для этого нужно:

Отключить двигатель от сети (вынуть вилку, отключить рубильник).
Отключить кабель питания.
Разрядить конденсаторы (при их наличии).
Отсоединить устройство, которое двигатель приводит во вращение.

При работе соблюдайте следующие правила:

Запоминайте (или записывайте) этапы процесса разборки, так сборка производится строго в обратном порядке.
Действуйте аккуратно и проявляйте осторожность.
Не прикладывайте слишком больших усилий и не применяйте зубила – это может привести к деформации корпуса и поломке деталей.
Снимая с вала вентилятор и крышки корпуса с подшипниками, поставьте на них пометки, чтобы при сборке вернуть их точно в прежнее положение.

Затем приступайте непосредственно к разборке.

Как разобрать электродвигатель: 7 правил

Для того, чтобы проверить или отремонтировать электродвигатель, его нужно разобрать. Это – несложная задача, которая по силам людям без специальной подготовки.

Как разобрать электродвигатель? 7 основных правил разборки

При разборке нужно соблюдать несколько правил:

Работу начинать только после отключения двигателя от сети и принять меры, препятствующие его включению: изъять вилку из розетки, отключить автоматический выключатель, рубильник. На рукоятке рубильника или выключателя повесить плакат: «Не включать! Работают люди!».
Кабель питания отключается от барно в первую очередь. Если двигатель установлен в производственном помещении, жилы кабеля замыкаются между собой.
При наличии конденсаторов в схеме электродвигателя они разряжаются сразу после отключения питания.
Для разборки двигатель отсоединяют от механизма, который он приводит во вращение.
Если двигатель приходится снимать с фундамента, и под его лапы подложены металлические пластины, с помощью которых обеспечивается его центровка с исполнительным механизмом, то их нужно оставить на месте в том же порядке. Но и в этом случае потребуется проверка и регулировка центровки.
Порядок разборки нужно точно запомнить.
При снятии крышек корпуса с подшипниками поставите на них риски, чтобы не нарушить их взаимное расположение. При снятии вентилятора с вала нужно сделать то же самое, иначе балансировка нарушится.

Разборка асинхронного электродвигателя

Порядок разборки следующий:

Снять защитный кожух вентилятора, открутив винты крепления к задней крышке двигателя.
Снять вентилятор, пометив его положение на валу.
Открутить болты крепления крышек к корпусу, предварительно поставив метки. Самый надежный способ фиксации положения крышек – риски, нанесенные напильником или глубокие царапины на краске до самого металла. Метки, нанесенные маркером, стираются руками, испачканными в смазке.
Снять переднюю или заднюю крышку с корпуса двигателя. Ротор остается в противоположной крышке.
Внять оставшуюся крышку вместе с ротором.
При необходимости вынуть вал ротора из подшипника в крышке.

Устройство асинхронного электродвигателя

Отсоединение крышек от корпуса электродвигателя – операция, вызывающая сложности. У моторов небольшой мощности в паз между ними под углом вбивают отвертку с помощью молотка. Места ударов постоянно чередуют, равномерно перемещаясь по окружности вокруг крышки. Силу ударов рассчитывают так, чтобы не сломать корпус, если он из силумина. Вместо отвертки можно использовать выколотку из мягкого металла. Нельзя бить по узлам крепления, они сломаются.

Обязательно прочитайте статью: «Ремонт асинхронного электродвигателя».

Для мощных моторов используются винтовые съемники. В некоторых двигателях есть отверстия под отжимные болты, в этом случае крышки спрессовываются с их помощью. Болты вкручивают равномерно, чтобы не возникало перекосов.

Для того, чтобы снять вторую крышку с ротора, можно использовать съемник. Но можно просто выбить ротор из нее. Для этого крышку фиксируют в горизонтальном положении на жестком основании так, чтобы ротор в ней свободно вращался. Высота между нижним концом вала и землей выбирается так, чтобы после выхода из подшипника ротор не упал с большой высоты и не повредился.

По валу наносят удары молотком через пластину из меди или латуни. Лучшей проставкой между молотком и валом является деревянный брусок.

Сборка производится в обратном порядке. Крышки присоединяются к корпусу либо попеременной затяжкой болтов, либо ударами киянки. В любом случае обеспечивается равномерная установка в посадочное место, без закусываний и перекосов. Перед сборкой нужно совместить друг с другом риски, нанесенные ранее перед разборкой. Провернуть посаженную на место крышку уже не получится.

При подозрении на перекос или при сопротивлении сборке крышка снова снимается и осматривается. После устранения причины, препятствующей сборке, она продолжается.

Разборка двигателей бытового электроинструмента

Для начала требуется разобрать корпус самого инструмента (дрели, перфоратора). Из него выкручиваются все саморезы. Если длина их не одинакова, нужно запомнить их расположение. Корпус аккуратно рассоединяют на половинки, затем вынимают щетки из гнезд. Приподняв всю конструкцию в корпусе, снимают статор с якоря. Затем извлекается якорь вместе с подшипниками.

Как достать медь из электродвигателя

Время окончательного выхода из строя приходит для любого электродвигателя, каким бы надежным он не был. Трудно с этим не согласиться, как, впрочем, и с тем, что от старого двигателя владельцы, как правило, избавляются путем сдачи его на металлолом. Однако тут имеется некая сложность — подобные изделия состоят из различных материалов: меди, чугуна, электростали. Потому просто взять электродвигатель и сдать его в пункт приема металлолома нерационально, требуется некоторая подготовка.

Разборка электродвигателя на лом

Подлежащие сдачи на металлолом электродвигатели различаются по мощности, габаритам и типу, и, естественно, имеют различное устройство. К примеру, по размерам двигатели подразделяют на мелкие, мощность которых до 3 кВт, средние, мощность — до 10 кВт, и крупные.

Для разборки двигателя вы можете воспользоваться услугами соответствующих служб, а можете попытаться провести такую операцию самостоятельно — в таком случае у вас будет возможность одновременно выполнить сортировку деталей, поскольку они состоят из разных металлов и сплавов.

Разборку электродвигателя можно осуществить несколькими способами. Наиболее же простым из них является тот, который состоит из следующих шагов:

3. Последующая сортировка деталей.

Вы можете применить механизированную сепарацию. Но поскольку данный способ считается малопроизводительным, то подобные работы обычно выполняются вручную. Тем более, что в таком случае нельзя удалить алюминиевую и медную обмотки, к тому же большая часть цвет. металлов и специальных сталей своего вида не меняют. Например, вал зачастую не извлекается, а пластины электротехнической стали находятся в слое изоляции.

Как разобрать двигатель на лом? И как достать из электродвигателя медь?

Самым оптимальным способом разборки электродвигателя является тот, при котором дисковой пилой отрезается фронтальная часть обмотки статора и ротора, после чего обжигается изоляция. Затем без особых усилий извлекаются медные провода. Следующий шаг: обжиг лобовой части и спрессовывание медной обмотки.

Итак, чтобы достать медь из электродвигателя, вам необходимо придерживаться следующей инструкции:

1. Снять крышку, ослабить и извлечь все крепёжные детали;2. Снять подшипники;3. Вынуть ротор;4. Демонтировать заднюю крышку и снять вал;

5. Выполнить распайку всех соединений, и после этого извлечь обмотку.

Все части, которые удаляются из корпуса, необходимо отсортировать. После этого коллектор и корпус двигателя можно раздробить, используя при этом пневматические молотки с насадками в форме зубила. Медьсодержащие узлы нужно разрезать на фрагменты длиной 150…200 мм. Чтобы алюминиевые части извлекались легче, нагрейте ротор до 650…7000 С° (при такой температуре ротор должен находится 1,5-2 часа). Соблюдая выше перечисленные рекомендации алюминиевые стержни выплавить из ротора можно полностью.

Бизнес на металлоломеКак открыть пункт приема металлоломаКак сдать машину на металлоломКуда сдавать металлоломКуда сдать стиральную машину

Бизнес план развлекательного центраКак открыть развлекательный центр

Информация для соискателя: Разместите резюме, чтобы работодатель смог найти Вас: резюме заполнить и сохранить |составить резюме бесплатно

Работодателю на заметку: Чтобы повысить эффективность поиска кандидатов, которые отвечают требованиям вакансии, обязательно разместите вакансию: работа подать вакансию бесплатно | создать вакансию бесплатно без регистрации и просматривайте резюме.

Источник

Перемотка якоря

Процесс замены обмотки коллекторного двигателя несколько похож за исключением небольших нюансов, связанных с особенностью исполнения. Например, на перемотку отправляют якорь, а не корпус, при условии, что проблема возникла не с катушками возбуждения. Помимо этого имеются следующие отличия:

Для намотки применяется специальный станок, более сложной конфигурации.
Обязательно необходима проточка, балансировка якоря (в финальной части процесса), а также его чистка и шлифовка.
При помощи специального фрезерного станка производится нарезка коллектора.

Для перечисленных процессов требует спецоборудование, без него перемотка электродвигателей — пустая трата времени.

Источник

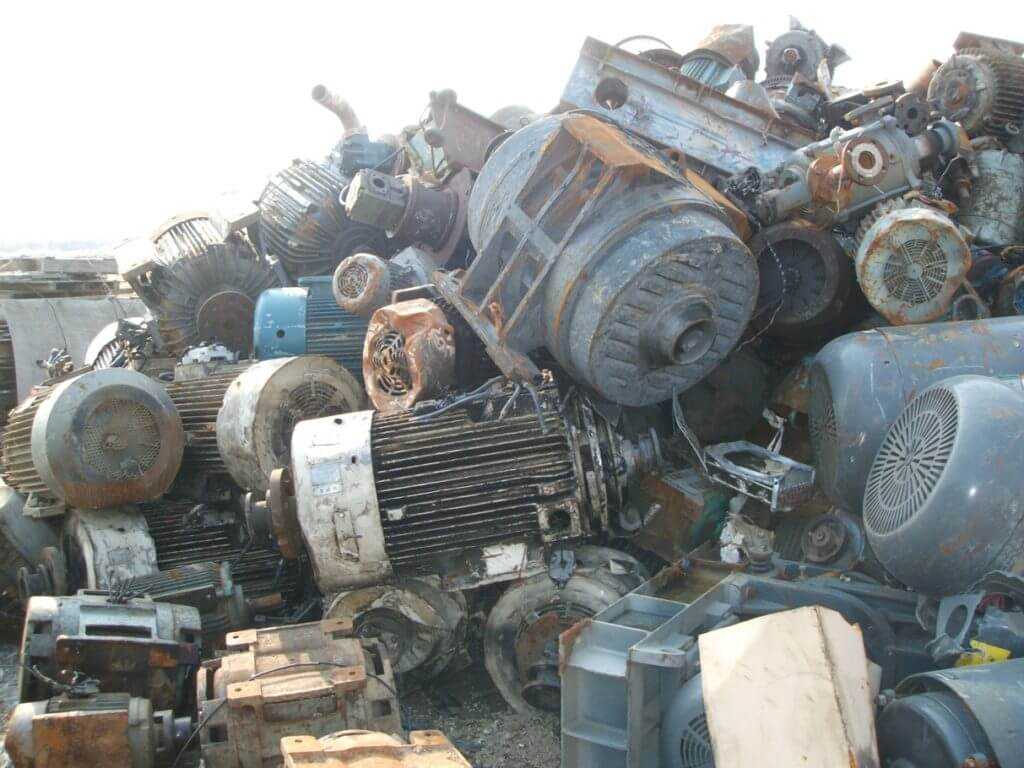

Цена на лом электродвигателей

Цены при сдаче электродвигателей в лом составляют примерно 20 руб/кг — среднерыночная цена по России. Это означает, что электродвигатели в неразобранном виде можно привести на пункт приема — их завешивают и рассчитываются 20 руб/кг, что, в принципе, тоже неплохо, т.к. некоторые вообще умудряются сдавать электродвигатели как лом черных металлов, по категории 3А.

Электродвигатели на лом

Цена на лом электродвигателей может зависеть от: количества двигателей, объёма работ, которые требуется провести по дроблению корпуса электродвигателя и выполнения переходов сепарирования цветных и чёрных металлов.

Если двигателей много, то рентабельнее произвести разделение меди и чугуна (корпуса электродвигателя). Для этого можно нанять человека, кто будет кувалдой колоть корпуса, а другой будет заниматься добычей меди. Все зависит от количества двигателей. Если их много — то работы могут занять несколько дней, при этом расходы на зарплату будут мизерными — 1500-2000 рублей в день, а полученный доход от меди и чугуна в итоге с лихвой перекроет все затраты.

Лом электродвигателей, цена которого определяется массой и мощностью двигателя, а также его конструкцией – важный источник поставки сырья чёрных и цветных металлов на металлургические мини-заводы.

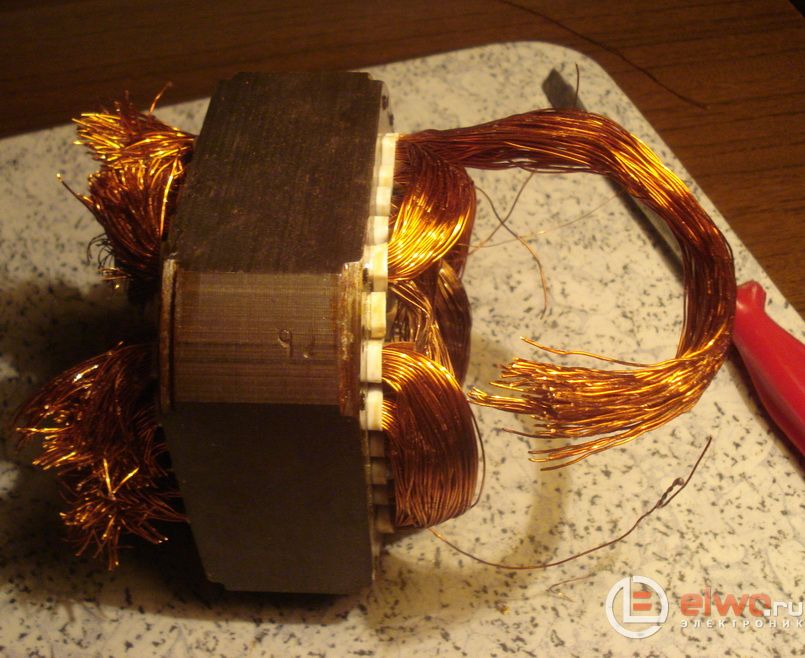

Необходимость извлекать медный провод из сердечника статора электродвигателя возникает в двух случаях:

если обмотка пришла в негодность – «сгорела» и требуется произвести ремонт – намотать новую
электродвигатель, по любой из множества возможных причин, подлежит утилизации и будет крайне неразумно не снять со статора медный провод, вес которого, даже в среднем по размерам движке, приближается к 1 килограмму.

Делая это, когда-то ещё в первый раз сразу для себя решил, что кувалду и бензорез в помощники брать не буду, а в качестве инструмента для разборки использовать менее радикальные средства.

Первым делом поддеваю мощным шилом и перекусываю бокорезами, пропитанные лаком, толстые нитки, стягивающие медный провод обмотки.

Удаляю их, затем отделяю при помощи отвёртки внутренние жгуты провода от внешних и убираю разделяющую их диэлектрическую прокладку.

На следующем этапе тоже самое необходимо проделать и со второй стороной и получить вот такую «картинку», и только после этого заняться перекусыванием бокорезами медного провода (не так сильно успеют «распушиться» места разреза и вытаскивать жилы будет легче). Можно перепилить ножовкой по металлу. Жгуты следует резать пополам и только с одной стороны.

Небольшим молотком, с обеих сторон, тщательно простукиваем места вхождения проволочных жгутов в пазы сердечника.

Вытаскивается сначала один край разрезанных жгутов при помощи мощной отвёртки, которая используется как рычаг.

Но перед этим необходимо проволочки в местах разреза поплотнее прижать друг к другу. Можно и пальцами, но пассатижами будет вернее.

Один край жгута вышел, а второй вынимаем руками в перчатках, покрепче взявшись за свободный конец и хорошенько упёршись в металлический сердечник статора обутыми ногами.

Для извлечения медного провода из сердечника потребовалось меньше получаса. Результат налицо. В наличии имеется 600 грамм медного лома. Осталось только в каком-то подходящем месте развести совсем небольшой костерок и обжечь лаковую оболочку провода. Сдача даже этого количества меди даст возможность приобрести дорогую по стоимости микросхему.

Сдача холодильника в металлолом

Сдача старой бытовой техники в пункт приема металлолом – вариант для тех, кто сможет самостоятельно произвести разбор холодильника и располагает необходимыми для этого инструментами (болгаркой, зубилом и др.). Сдавая оборудование целиком, вы сможете выручить небольшую сумму, а также рискуете понести внушительные расходы на транспортировку габаритного и массивного предмета: средняя масса моделей, изготовленных до 1990-х годов, составляет 30–80 килограммов.

Не получить штраф и заработать поможет разбор оборудования. Цены на лом черных и цветных металлов зависят от региона проживания, но в среднем составляют 9 руб. за 1 кг. Теоретически за сданный целиком холодильник можно выручить до 720 руб., а вот на транспортировку можно потратить до 2000 руб. К тому же из массы оборудования вычтут примерный объем засора – не менее 10 %. Вот почему наиболее выгодный вариант – предварительно разобрать технику и сдавать по частям.

Из каких металлов состоит электродвигатель

Внутри электрического двигателя расположены:

статор – неподвижный элементы, выполняющий функцию магнитопровода;
ротор – ходовая часть, состоящая из витков проводов, проводящих электричество.

Конструкция мотора включает и другие металлические детали из алюминия, бронзы, меди (втулки, коллектор, токопроводящие щетки и др.). Но не все двигатели снабжены медной обмоткой. В старой технике, произведенной ранее 1990-х годов, часто находят алюминиевые витки. Позже стало известно, что они менее прочны, а также образуют с другими металлами гальваническую пару и сильно подвержены коррозии.

Прежде чем извлекать обмотку, чтобы снять медь с электродвигателя, важно определить ее состав. Но это под силу только опытным людям или тем, кто может воспользоваться спектрометром

Такое оборудование есть в пунктах приема металлолома.
