Правильный шиномонтаж: почему нельзя затягивать колесные болты от души

Содержание

Основные ошибки при изготовлении ключа

Любой высокоточный инструмент не может быть изготовлен совсем без ошибок, так как у мастера под рукой нет ни точных разработок, ни чертежей, и всё это может привести к некорректным измерениям и поломке деталей авто впоследствии. Однако многие профессионалы имеют ответы и на этот счёт, предлагая автолюбителям ряд рекомендаций для того, чтобы минимизировать ошибки и неточности, в частности:

В качестве рычага не стоит брать мягкий металл, который может легко погнуться при нажатии, потому что усилие, приложенное к безмену, без соблюдения ортогональности не даст искомый результат, и назначение устройства будет полностью утрачено.
Не стоит выбирать дешёвый безмен, потому что точность его измерений весьма сомнительна, а пружина быстро растягивается и выходит из строя. Так, по состоянию на декабрь 2020 года, стоимость весов должна быть в районе 400-500,0 руб. Это немного по сравнению с ценой на сам динамометрический ключ — около 3-4 тыс

руб., а некачественную составляющую лучше поменять сразу.
При креплении насадки на гайку нужно учитывать, что она должна находиться перпендикулярно оси работы рычага, а в противном случае измерения не получится.
Большинство безменов обладают лишь информационной функцией и никак не ограничивают действия мастера, который может легко отвлечься и перетянуть болт, не обратив внимание на показание шкалы.

Вам это будет интересно О домкратах гидравлических подкатных и пневмогидравлических моделях

Таким образом, при использовании самоделки на мастере лежит гораздо больше ответственности, потому что прибор не может обладать теми функциями по автоматическому ослаблению усилия, как покупной аналог.


Станция техобслуживания

Самодельное устройство лучше всего применять для контроля за натяжением болтов, если возникают сомнения. При необходимости контроля затяжки на какой-либо сложной составной детали автолюбителю всё-таки следует обратиться в СТО для проведения диагностики и ремонта, не производить замену важных компонентов у себя в гараже, потому что самовольное вмешательство может стоить гораздо дороже, чем сэкономленные на ключе средства.

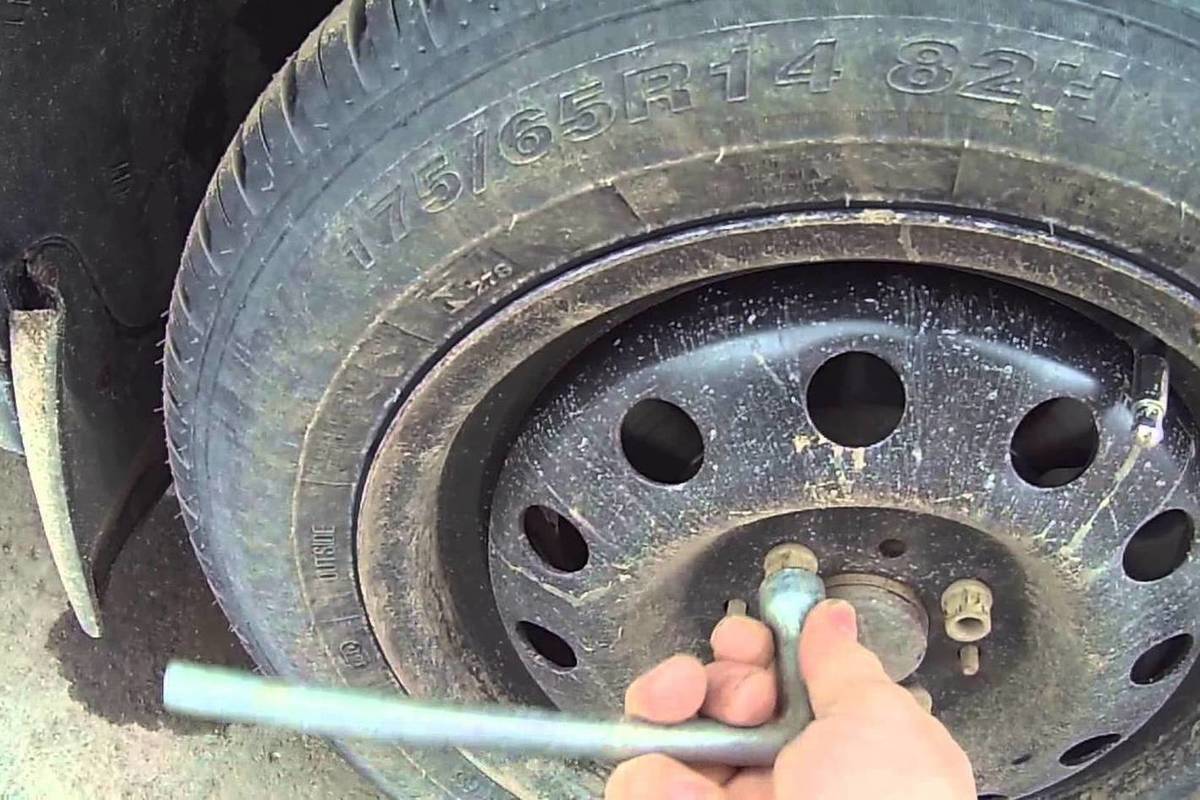

Закручиваем болты правильно

Любое резьбовое соединение рассчитано на определённый момент затяжки. Он регламентирован отраслевыми стандартами качества, например, «ОСТ 37.001.050–73 Затяжка резьбовых соединений. Нормы затяжки» и руководящими документами заводов-изготовителей транспортных средств. Иностранные производители используют другие стандарты, но в основном они сходны с отечественными. Приведённая ниже информация будет излагаться, опираясь на российские стандарты.

До какой степени можно затягивать резьбовые соединения

Почему важно выдерживать правильный момент затяжки? Только грамотное затягивание обеспечит надёжную фиксацию детали, с одной стороны, и предотвратит повреждение резьбы и/или самой детали — с другой стороны. Рассмотрим, что произойдёт при превышении момента затяжки на примере болта с гайкой:

Рассмотрим, что произойдёт при превышении момента затяжки на примере болта с гайкой:

  • Немедленная деформация резьбы. Из-за слишком большого прилагаемого усилия происходит деформация и срыв резьбы на детали. Болт или гайка не подлежит дальнейшей эксплуатации, кроме того, возникнут определённые сложности при попытке открутить гайку для замены. Скорее всего, придётся воспользоваться дрелью или пилой по металлу, чтобы срезать гайку.
  • Повреждение металла, скрытое от глаз. Может показаться, что гайка затянута правильно, однако из-за превышения предела текучести в болте или гайке происходят необратимые изменения: деформация, нарушения кристаллической решётки металла. Такой случай особенно опасен, так незаметен сразу, но через какое-то время трещина болта может привести к печальным последствиям.

Затяжка болтов головки блока цилиндров динамометрическим ключом

Пределом текучести называют механическую характеристику материала, характеризующую напряжение, при котором деформации продолжают расти без увеличения нагрузки. Обозначение ?т.

Единица измерения — Паскаль либо кратные .

Это важный параметр, с помощью которого рассчитываются допустимые напряжения для пластичных материалов.

После прохождения предела текучести в металле образца начинают происходить необратимые изменения, перестраивается кристаллическая решётка металла, появляются значительные пластические деформации.

Сейчас читают

Чем отличается дизельное масло от бензинового? Основные…

Бренд автомобилей Autozam, который существовал в Японии

Wikipedia

Если же, напротив, недотянуть гайку с соответствующим моментом, через некоторое время она просто открутиться, что также может привести к нежелательным последствиям. Поэтому настоятельно рекомендуется затягивать резьбовые соединения не «со всей силы», не от руки, а с умом, используя специальное оборудование.

Принцип работы инструмента

Полуавтоматические динамометрические ключи напоминают по форме и конструкции обычный ключ с трещоткой, который используется под торцовые головки. Единственным существенным отличием от своих «собратьев» является наличие специального храпового механизма, который дает возможность встроенной шестерне крутиться в двух направлениях.

Например, чтобы вернуть рукоятку инструмента назад после полного оборота, нужно приложить относительно небольшое усилие. А вот, чтобы затянуть гайку следует приложить немного больше усилия.

Когда достигается необходимое значение, шестеренка трещотки попросту начинает проскакивать (при этом слышен характерный звук), в результате чего гайка или болт больше не затягивается. Таким образом, исключается вероятность того, что резьба сорвется.

Динамометрические ключи со шкалой измерения прилагаемого усилия по умолчанию не обладают возможностью ограничения крутящего момента при достижении заданного значения. В данном случае этот момент необходимо контролировать самостоятельно при помощи механической или электронной цифровой измерительной шкалы.

Самодельный почти динамометрический ключ, в зависимости от конструктивного исполнения, может работать по примеру первого и второго варианта, описанных выше.

Зачем считают Ньютоны и метры

Перед тем, как приступить к изготовлению простого самодельного динамометрического ключа для затягивания болтов и гаек, необходимо будет провести некоторые расчеты. К примеру, чтобы добиться крутящего момента затяжки величиной 10 Н*м, надо приложить усилие, равное одному килограмму силы, к рычагу или плечу длиной 1 метр.

Вот только в условиях домашней мастерской или гаража метровый рычаг — не самый практичный и удобный вариант. В идеале лучше использовать плечо в пределах 20–50 см. И для того, чтобы правильно рассчитать, какое усилие необходимо приложить на рычаг для достижения требуемого момента затяжки, надо посчитать Ньютоны и метры.

Впрочем, вдаваться в дебри математических уравнений вовсе не обязательно. Нужные величины можно без проблем рассчитать в пропорциональном соотношении. То есть, если брать за основу, что для получения крутящего момента 10 Н*м, нужно приложить усилие 1 кг на метровый рычаг, то аналогично легко подсчитать, какое усилие надо будет приложить на рычаг меньшей длины.

Чем короче используемый рычаг, тем большее усилие требуется приложить для затягиваний болта или гайки — это, так сказать, аксиома. К примеру, если вместо метрового, вы используете рычаг длиной 50 см, то для получения крутящего момента 10 Н*м нужно приложить усилие, равное 2 кг.

Если вы используете рычаг длиной, например, 22 см, то усилие будет составлять уже 4,5 кг. Иными словами, нужно крутящий момент (10 Н*м) поделить на длину рычага (в данном случае — 0, 22 м) и умножить на 0,1. Используя эту простую формулу, можно без проблем рассчитать, какое конкретно усилие требуется приложить для затяжки гайки.

Купить или сделать?

В процессе выполнения ремонтных работ по обслуживанию авто практически каждый владелец транспортного средства сталкивается с тем, что необходимо закрутить болт или гайку, приложив определенное усилие, а динамометрического ключа под рукой нет. Не бежать же в магазин, чтобы купить дорогой инструмент, попользоваться им 20–30 минут и забыть на год.

Поэтому самый оптимальный вариант — изготовить самодельный динамометрический ключ для затягивания гаек и болтов. Причем можно изготовить инструмент наподобие трещотки с храповым механизмом, а также сделанный по аналогии с более простой конструкцией — с использованием обычных ручных весов.

Что такое момент затяжки

Момент затяжки колесных болтов на «Ладе Гранте» – это усилие, которое нужно прикладывать при закручивании данных элементов. То есть с такой силой следует крутить эти детали для нужного эффекта. А определяется эта величина с динамометрическим ключом.

Как измеряют момент затяжки

Момент затяжки колес «Лады Гранты» может быть указан в руководстве по эксплуатации. Его можно найти на сайтах или форумах. Его часто указывают и на самих крепежных изделиях.

Также определить его можно и самостоятельно. Для этого нужны размеры резьбы. А найти это значение помогут специальные таблицы, имеющиеся в открытом доступе. Определяется он и при помощи динамометрического ключа.

На что влияет момент затяжки

Момент затяжки, в том числе колёс Лады Гранты, влияет на надёжность крепления. Усилие должно быть таким, чтобы колесо было хорошо зафиксировано. Соблюдение необходимого момента позволяет избежать перетягивания или недотягивания, что одинаково опасно и плохо. В первом случае возможно повреждение деталей авто, а во втором – фиксация будет недостаточной.

Что будет, если перетянуть или недотянуть колесные гайки или болты

Если болт затянут с достаточным усилием, он не сможет раскрутиться самостоятельно. Также исключается и повреждение диска или деталей тормозной системы

Это очень важно, так как оказывает влияние на безопасность. Поэтому следует точно знать момент затяжки болтов колес Лада Гранта

Недостаточное затягивание крепежей

В случае чрезмерно сильного затягивания велика вероятность повреждения резьбы. Для колёс – это ступица, барабаны. Кроме того, такой болт будет трудно открутить. Но и перетянутый болт иногда может открутиться. Дело в том, что при этом уплотняющий поясок на диске может деформироваться. Болт будет доставить до ступицы. А поясок потеряет пружинящий эффект. Вследствие этого колесо может открутиться при движении. Велика вероятность и пластической деформации диска, особенно если он слишком мягкий.

Можно ли определить момент «на глазок»

С опытом примерный момент затяжки колес «Гранта» можно научиться определять и без всяких специнструментов. Но начинающему автомобилисту сделать это практически невозможно. Поэтому лучше воспользоваться динамометрическим ключом.

Затягивая колеса, многие опытные автолюбители справляются даже без этого инструмента, по усилию они чувствуют, насколько сильно затянута резьба.

Что именно затягивают на колесах

На колесах затягивают колесные болты, а также гайки, если таковые имеются. Каждый из них должен быть затянут с одинаковым и достаточным усилием. При этом процедура осуществляется крест-накрест.

Есть ли разница в моменте затяжки колесных болтов и гайки ступицы

Затяжка болтов колес и гаек ступицы на Lada Granta, как и на другом авто, выполняется с разным моментом. Но при этом момент затяжки гайки ступицы заднего колеса «Лады Гранты» и переднего равны.

Затяжка болтов колес и гаек ступицы на Lada Granta

Индикаторный – при затягивании он показывает прилагаемую силу в цифровом виде на дисплее или с помощью стрелки на шкале. Но стоит учитывать, что у индикаторных динамометрических ключей погрешность поставляет от 6 до 8%.

Основные рекомендации

Прежде всего следует отметить, что такая процедура может проводиться после ремонта силового агрегата или с целью проверки величины момента затяжки болтов в процессе эксплуатации мотора. Если ГБЦ была демонтирована, следует внимательно осмотреть болты, а также отверстия в блоке цилиндров для их установки. Винты не должны иметь удлинения или деформации резьбовой части. Отверстия в блоке под болты очищают от остатков моторного масла, жидкости, других посторонних частиц. Если этого не сделать, можно повредить цилиндровый блок, при этом ГБЦ затянуть с требуемым усилием не получится.

Это интересно: Как самостоятельно измерить давление в топливной рампе автомобиля

Работу следует начинать только после ознакомления с рекомендациями изготовителей автомобиля по эксплуатации и ремонту. Там водитель найдет все необходимые сведения для выполнения работы, в том числе усилия и очередность затягивания болтов.

Еще одной особенностью использования таких болтов является установка их под определенным углом. Для этого потребуется специальный ключ с индикатором, который покажет градус наклона.

Пользователь Игорь Иванов показывает на видео установку и затяжку ГБЦ.

Момент затяжки болтов (усилие)

Момент затяжки болтов для каждого автомобиля разный (в виду конструктивных особенностей). Для конкретного автомобиля есть своя таблица моментов затяжки креплений. В следующем разделе рассмотрим усилия крепежа ГБЦ на примере «вазовской» головки.

Таблица: моменты затяжки соединений в зависимости от диаметра резьбы

Номинальный диаметр резьбы Размер «под ключ» головки, болта (гайки), мм Шаг резьбы, мм Классы прочности по ГОСТ 1759–70
Болт
5.8 6.8 8.8 10.9 12.9
Гайка
6 10 1 0,5 0,8 1,0 1,25 1,6
8 12 — 14 1,25 1,6 1,8 2,5 3,6 4,0
10 14 — 17 1,25 3,2 3,6 5,6 7,0 9,0
12 17 — 19 1,25 5,6 6,2 10,0 12,5 16,0
14 19 — 22 1.5 8,0 10,0 16,0 20,0 25,0
16 22 — 24 1,5 11,0 14,0 22,0 32,0 36,0
18 24 — 27 1,5 16,0 20,0 32,0 44,0 50,0
20 27 — 30 1,5 22,0 28,0 50,0 62,0 70,0
22 30 — 32 1,5 28,0 36,0 62,0 80,0 90,0
24 32 — 36 1,5 36,0 44,0 80,0 100,0

Правильный порядок затяжки

Существует определенный порядок затяжки болтов, почти на всех автомобилях он одинаковый – от центра головки к ее краям, крест на крест. Так, например, первыми затягиваются два центральных болта правого и левого рядов, затем два болта, находящиеся слева от центральных, затем два справа от центральных, потом два болта находящиеся слева в обоих рядах и завершают порядок болты находящиеся справа в обоих рядах.

Важно помнить, что крепеж всегда выполняется в три — четыре подхода:

  1. Первый подход – усилие 3-4 кгс.
  2. Второй подход – усилие 7 кгс.
  3. Третий подход – усилие 9 кгс.
  4. Последний подход – усилие 11,5 – 12 кгс.

Некоторые нюансы

Момент затяжки – один из основных факторов нормальной посадки головки блока. Но на этот критерий влияет не только прилагаемое усилие, а и сами крепежи:

  • Общее состояние болтов – новые или б/у;
  • Наличие смазки на резьбовой части;
  • Состояние резьбы.

Тип силовой установки (бензиновый, дизельный), а также количество клапанов на технологию затягивания ГБЦ не влияет. Но это не значит, что усилие и порядок затяжки для всех моторов идентичен и перед посадкой головки обязательно следует изучить условия выполнения операции и все ее особенности.

Ошибки при монтаже головки

Если не использовать динамометрический ключ при монтаже головки блока цилиндров, то можно ошибиться с усилием, что приведет к неравномерному моменту. В таких случаях будет чрезмерное или недостаточное усилие, которое повлечет за собой либо деформацию поверхности головки, либо допуск прорыва газов, масла или охлаждающей жидкости. В обоих случаях это чревато тяжелыми последствиями для двигателя.

При соблюдении правил затягивания крепежных болтов, а также нужного момента, всегда можно рассчитывать на надежную и долговечную работу установленных деталей. Механизм газораспределения в двигателе играет основную роль, поэтому пренебрегать правилами монтажа составляющих элементов не стоит.

Момент затяжки коренных и шатунных вкладышей

Перед тем, как устанавливать вкладыши необходимо в первую очередь произвести удаление с них смазки консерванта и нанести на них небольшой слой масла. После этого устанавливаются коренные подшипники. Они устанавливаются в постели кореных шеек, не забудьте при этом, что средний вкладыш имеет отличие от других.

Далее следует постановка и затягивание крышек постелей. При этом момент затяжки должен быть применен согласно нормам. Нормы чаще всего указываются в правилах по эксплуатации ТС. Однако бывает, что в эксплуатации об этих нормах нет ни слова, в таком случае следует поискать соответствующую информацию по ремонтным работам с конкретным двигателем. К примеру, для машин марки «Лада Приора» момент затяжки составит от 64 до 81 Н/м.

После следует приступить к установке так называемых шатунных вкладышей

Не забудьте при этом обратить свое внимание на правильность установки крышек. Каждая крышка имеет маркировку, поэтому обращайте на это внимание и не путайте крышки местами

Обратите внимание, что данные, которые мы указали для примера верны лишь в случае, если для ремонта применяются новые вкладыши, для б/у деталей данные показатели будут другими. Если используются уже бывшие в употреблении вкладыши, то следует отталкиваться от максимального значения указанного в документации

Это делается потому, что на деталях в данном случае может иметься выработка. Игнорирование данного факта может привести к значительным отклонениям от нормы.

После затяжки всех болтов желательно будет произвести прокрутку вала. На коленвале есть с боку специальное место под ключ для закручивания гаек, следует спокойно прокрутить его по часовой стрелке. В том случае, если имеется некая неисправность или к примеру, лопнуло кольцо, то вы это увидите. После того, как вы проверите все и убедитесь, что проблем нет следует еще раз проверить все болты при помощи специального ключа на момент затяжки. Не забывайте, что от того на сколько правильно будет произведен весь данный процесс напрямую зависит плотность с которой будут прилегать подшипники скольжения непосредственно к коленчатому валу, а это напрямую влияет на работу двигателя авто. В том случае, если болты будут затянуты не до конца, то может нарушиться весь цикл смазки, что в свою очередь может привести к разбиванию вкладыша. В том случае, если болты будут перетянуты, то смазки может не хватить из-за перегрева вкладыша.

Практическое применение: как правильно пользоваться инструментом

Индикаторные приборы не вызывают сложностей. Вы просто читаете показания, и видите крутящий момент. А вот щелчковый механизм требует привыкания и правильного понимания разметки шкалы. Грубые показания нанесены на неподвижный стержень рукоятки. Точные деления на поворотной части.

На иллюстрации изображены метки в 98 Nm и 2 Nm (на поворотной ручке). Значения складываются: итоговый показатель – 100 Nm. Чтобы протянуть таким динамометрическим ключом болты колес автомобиля (например, значение 120 Nm), необходимо выставить 112 Nm на неподвижной рукоятке и 8 Nm на поворотной части.

Если понять общий принцип, пользоваться инструментом будет удобно.

Существуют различные варианты исполнения разметки:


При этом для всех типов рукояток есть общее правило: на торце откручивается стопорное колесико, производится установка значения, после чего крепление механизма снова затягивается. Большинство динамометрических ключей такого типа, устроены еще проще.

Прокручивания трещотки не происходит, вы просто слышите громкий щелчок. Принципиально, это ничего не меняет: просто после характерного звука следует прекратить затяжку.

Моменты затяжки болтов и гаек указываются в инструкциях по ремонту и обслуживанию автомобиля. Таблица не универсальна: крепеж с одинаковой метрической размерностью, на различных узлах может иметь разные показатели.

Даже усилие затяжки колесных болтов на автомобилях одного производителя (собранных на одной платформе) может отличаться. Например, Volkswagen Passat – 120 Nm, а одноплатформенный Volkswagen Sharan – 170 Nm.

Крайне желательно соблюдать заводские установки, иначе можно повредить узлы и детали. Но бывают ситуации, когда информация не доступна. В таких случаях поможет таблица затяжки болтов динамометрическим ключом.

Особенности выполнения работ на примере некоторых авто

В качестве доказательства суждения, что у каждой силовой установки существуют свои особенности затяжки ГБЦ, рассмотрим нюансы выполнения работ на конкретных моделях.

ВАЗ-2112 16 клапанов

Ряд модификаций ВАЗ-2112 комплектовался двумя типами 16-клапанных силовых установок (заводские индексы — 21120 и 21124). У этих двух моторов, несмотря на некоторые конструктивные особенности, технология затяжки головки блоки идентична.

На этих агрегатах используются растягивающиеся болты длиной 93 мм. При этом допускается повторное использование крепежей, но при одном условии – если их длина не превышает 95 мм (если она больше – их следует заменить). Для крепления головки используется 10 болтов.

Затягивание осуществляется в три подхода:

Болты согласно порядка заворачиваются с усилием 2 кг/м;
Доворачивание на 90 град.;
Повторная дотяжка на 90 град.

Схема протяжки показана ниже.

Между 2-м и 3-м подходом необходимо сделать 20-минутный перерыв.

Поскольку на указанных двигателях используются растягивающиеся болты, дополнительная дотяжка во время эксплуатации авто не требуется.

ВАЗ-2107

На ВАЗ-2107 все устанавливаемые модификации силовых агрегатов являются 8-клапанными.

Головка блока на них крепиться 11 болтами, 10 из которых являются основными, а 1 – вспомогательным боковым (устанавливается в боковом выступе).

На этом авто затягивание крепежей также выполняется в три подхода:

10 основных болтов согласно порядку затягиваются с усилием 3,5-4,0 кг/м;
Те же болты дотягиваются с моментом 11,5-12,0 кг/м;
Вспомогательный затягивается с усилием 3,5-4,0 кг/м.

Дополнительная затяжка ГБЦ при эксплуатации ВАЗ-2107 не требуется.

«Самара», 10-е семейство, Приора

На моделях семейства «Самара» (2108-21099), а также ВАЗ 2110-2112 с 8-клапанными агрегатами затяжка уже выполняется в 4 подхода:

Затяжка с усилием 2,0 кг/м;
Дотягивание с моментом 7,5-8,5 кг/м;
Доворот на 90 град.;
Повторное доворачивание на 90 град.

Перерыв между пунктами 3,4 20 минут.

Что касается ВАЗ «десятого» семейства, которые укомплектованы 16-клапанными моторами, то у них технология затяжки такая же, как и у ВАЗ-2112 (описано выше).

То же касается и Лада Приора, на 8-клапанных агрегатах используется метод с 4 подходами (ВАЗ 2108-21099), а на 16-клапанных – 3 подхода (ВАЗ 2112 с мотором на 16 клапанов).

«Волга»

На двигателях ЗМЗ-406, устанавливаемых на «Волгу», согласно технической документации автопроизводителя затягивание болтов головки блока двигателя осуществляется в два подхода:

С усилием 4,0-6,0 кг/м;
С моментом 13,0-14,5 кг/м.

Но многие автовладельцы этого авто отмечают, что такая технология не позволяет качественно притянуть ГБЦ, поэтому они используют методики с большим количество подходов.

Распространенным является перекрестный метод, выполняющийся в 4 этапа и с усилиями:

4,0-4,3 кг/м;
7,5 кг/м;
11,0 кг/м;
14,3-14,5 кг/м.

Последующая дотяжка болтов при эксплуатации на этом двигателе не требуется.

Порядок и момент затяжки

Прежде чем рассказать о моментах затяжки колёсных болтов, нужно разобраться в последовательности крепления.

Существует определённый принцип, согласно которому следует затягивать крепежи. Это позволит равномерно распределить усилие затяжки болтов устанавливаемых колёс, предназначенных для легковых автомобилей.

Ориентироваться нужно на число гаек, то есть креплений колеса и ступицы. Чаще всего их бывает 4, 5 или 6. Для каждой ситуации своя последовательность:

Очень важно не закручивать по часовой стрелке. Выбирайте любой условный для себя первый болт, и от него ведите счёт остальных

Можете для удобства нанести метки, чтобы не перепутать последовательность.

В мануале от автопроизводителя есть чёткие указания касательно того, каким должен быть момент затяжки для колёсных гаек или болтов для конкретного автомобиля. Иногда доступна и соответствующая таблица по моделям авто.

Имея в распоряжении динамометрический ключ, на нём выставляется требуемое значение, в чём поможет таблица затяжки, а затем этим инструментом выполняется завершающий этап крепления колёсных болтов к ступице. Научиться правильно работать с динамометрическим ключом не сложно. Самые простые в этом плане модели с ограничителем. Они просто перестают создавать усилие, достигая выставленного значения. Тяжелее работать со стрелочными моделями, где приходится следить за затяжкой и стараться не выйти за ограничения.

Прежде чем приступать к работе, сопоставьте требования по моменту затяжки для своего автомобиля и определите, на какой момент рассчитаны используемые гайки.

В этом отлично помогает специальная таблица, разработанная для затяжки колёсных болтов соответствующим инструментом, то есть динамометрическим ключом.
