Пошаговая инструкция замены вентиля на баллоне с пропаном ➤ рекомендуемый порядок действий от «торггаз»

Содержание

Проверка безопасности соединений

Плотность соединений и отсутствие утечек газа после присоединения редуктора проверяется с помощью мыльной пены, которая губкой наносится на все соединения (вентиль, накидную гайку, корпус редуктора, на соединение редуктора с отходящим шлангом).

Схема пожаробезопсти при работе с газовыми баллонами: (1-Не открывай вентиль резко! Струя газа наэлектризовывает горловину баллона и редуктор, может вызвать из воспламенение и взрыв;2- Не допускай нахождения на рабочем месте более 1 баллона с пропан бутаном; 3-Не реже одного раза в квартал проверяй предохранительный клапан принудительным открыванием; 4- проверка утечки газа )

Затем вентиль баллона открывается и ведется визуальное наблюдение за пеной. При герметичности соединения утечки газа, как правило, не наблюдается — пена оседает, пузыри и вздутия отсутствуют. Если же появится и будет расти хоть один пузырек, необходимо завернуть вентиль и устранить недоделки. В любом случае такая проверка производится не менее двух раз подряд, причем мыльный раствор каждый раз наносится заново

Верхом неосторожности является проверка герметичности соединений с помощью спичек или электрического разряда. Обычно владельцев газовых баллонов не волнует замена вентиля на пропановом баллоне с последующей проверкой резьбы вентиля на течь, поскольку подобные операции производятся специалистами газозаправочных станций с применением специального оборудования

Приступаем к работе

Инструменты

Что следует подготовить прежде, чем вскрывать газопровод?

Пара газовых ключей нами уже упоминалась. Именно пара — потому, что в большинстве квартир старого фонда подводка к плите выполнена жесткими трубами; чтобы отвернуть контргайку и муфту, нужно удерживать сгон в неподвижном положении, не позволяя ему проворачивать вентиль.
Для герметизации резьбы на газу может использоваться лента ФУМ или синтетическая нить с герметиком Тангит Унилок. Лен с краской тоже подходит, однако краска наносится на резьбу и подмотку сравнительно долго, а в нашем случае счет будет идти на секунды.
При ремонте крана может быть использована специальная графитовая смазка для газовых кранов или обычный солидол. Графитовая основа более практична: она сохраняет свои свойства дольше.
Кроме того, при ремонте вентиля понадобятся заглушка размером 1/2 дюйма с внутренней резьбой и плоская отвертка.

Если вы ищете, чем смазать газовый кран на плите — обратите внимание на специализированные графитовые смазки

Ревизия

Итак, что делать если с газового крана пахнет газом и его замена не входит в ваши планы?

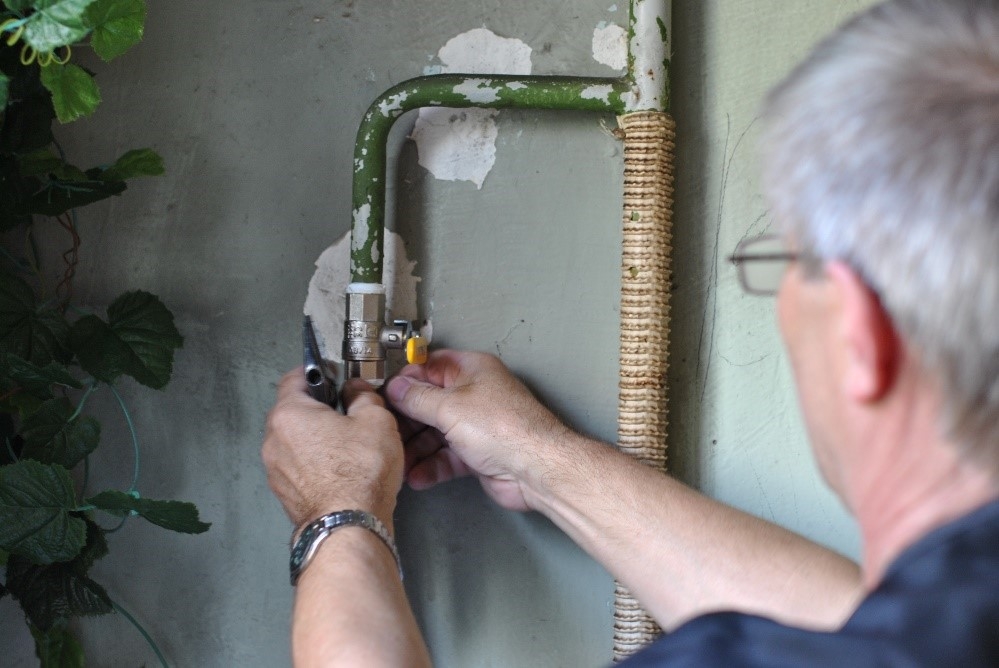

Перекрываем вентиль, повернув его рукоятку перпендикулярно трубе.
Фиксируем одним из газовых ключей сгон после вентиля и в дальнейшем удерживаем его в неподвижном положении.
Вторым ключом сгоняем на длинную резьбу сгона контргайку и муфту.
Частично отворачиваем вентиль ключом — до того момента, когда он начнет вращаться от руки.
Полностью откручиваем вентиль и тут же наживляем на резьбу заглушку. Не бойтесь, что вам помешает избыточное давление: оно лишь на 3 — 5% выше атмосферного.
Подматываем резьбу под заглушкой и от руки закручиваем ее до конца.
Откручиваем вентиль от сгона.

Не забудьте убрать наслоения старой подмотки и краски.

Выкручиваем пробку с пазом под отвертку на тыльной стороне вентиля и вынимаем скрытую под ней пружину; затем выталкиваем из корпуса коническую пробку.
Очищаем корпус и пробку от остатков старой смазки и густым слоем наносим новую.
Собираем вентиль в обратном порядке.
Ставим его вместо заглушки, не забыв заменить подмотку резьбы.
Вкручиваем сгон и, подмотав заново резьбы, сгоняем в рабочее положение муфту и контргайку.

Замена

Что делать если пропускает газовый кран на кухне и вы хотите заменить его на новый?

Если новый вентиль той же длины, что и старый, действия полностью аналогичны описанным выше — с той разницей, что манипуляции с заглушкой по понятным причинам делаются ненужными.

Вентиль заворачивается до упора от руки, затем примерно на 1 оборот ключом.

Как поменять газовый кран в квартире, если его длина не соответствует длине старого?

Сгон с муфтой и контргайкой выкидывается.
Короткая резьба после сгона снабжается коротким удлинителем с внутренней и наружной резьбой. Он позволит накидной гайке прижимать прокладку к ровному и широкому краю удлинителя, а не к зазубренному торцу трубы.

На фото — удлинители для резьб.

Вентиль и удлинитель соединяются газовым шлангом «папа-мама». Разумеется, с герметизацией всех резьб.

Особый случай

Как поменять кран на газовом баллоне, если его не удается стронуть обычным ключом? Нагрейте вентиль строительным феном — и его расширение сделает усилие, необходимое для откручивания, вполне посильным.

Как сделать печь в гараж из баллона

Подготовка емкости к работе:

убедиться, что емкость пустая;
открутить вентиль;
слить всю жидкость.

Снимают вентиль с помощью разводного ключа (на ручку надевают отрезок трубы, чтобы увеличить рычаг) или тисков. В последнем случае в тисках зажимают кран, а баллон вращают с помощью цепи и длинной трубы или лома.

Чтобы провернуть баллон, вентиль которого зажат в т исках, используют длинный рычаг

Перед резкой баллона внутрь заливают воду. Это можно сделать с помощью тонкой трубки, лейки или любой доступной конусообразной емкости. Чтобы при непрерывном наливе (с помощью шланга) воздух выходил беспрепятственно, необходимо время от времени сдвигать лейку, иначе вода пойдет через верх. Еще один вариант – установить между лейкой и горлышком короткую трубку небольшого диаметра, через которую воздух беспрепятственно попадет внутрь

Если же заливать воду порциями (черпаком, ковшиком), то такие предосторожности не потребуются

Во время наполнения баллона из него выходят остатки газа, поэтому проводить эту операцию необходимо на открытом воздухе или при распахнутых настежь воротах гаража Верхнюю часть баллона аккуратно срезают болгаркой, из нее в будущем получится отличная дверца для печки Для крепления дверцы печки к корпусу можно взять обычные металлические петли (не меньше двух) или несколько звеньев толстой цепи Вдоль длинной стороны прорезают прямоугольный паз для установки зольника (примерно 10-14 см по ширине)

Колосник – это решетка на дне топки, на которую складывают дрова. Если предполагается топить поленьями или обрезками досок, то шаг решетки может быть в несколько сантиметров, если же в качестве топлива используют опилки, то нужно расстояние поменьше. Иногда колосник приваривают к газовому баллону изнутри, но это необязательно. Более того, когда решетка прогорит, ее будет трудно заменить.

Колосниковую решетку варят из обрезков прутка или сгибают арматуру змейкой

Один из необходимых элементов гаражной печи из газовых баллонов – дымоход. От диаметра выбранной трубы и ее расположения зависит функциональность конструкции. Необязательно покупать специализированную трубу, можно взять те, что есть под рукой.

К отверстию для выхода дыма приваривают небольшой металлический цилиндр, по диаметру немного меньше дымохода, труба должна плотно садиться на выводной патрубок, препятствуя попаданию дыма внутрь гаража

Соответствие диаметра дымохода объему газового баллона:

60 мм минимум для емкости на 12 л;
80 мм – для 27-литрового баллона;
120 мм – для 50-литрового.

Всю конструкцию устанавливают на ножки из уголка или квадратного профиля Чтобы в гараже оставалось как можно больше тепла, дымоход можно сделать из нескольких отрезков трубы, соединенных под небольшим углом. Затем нужно соорудить защитные экраны из листов металла, укрепить их на корпусе и опробовать печку. Для создания хорошей тяги верхний край дымохода должен быть вынесен минимум на 1 м выше крыши гаража.

Виды и устройство вентилей

Резьба у вентилей для газовых баллонов стандартизирована, а вот сами они могут иметь разнообразную конструкцию. На выбор модели вентиля влияет вид хранимого химического вещества, производственные особенности эксплуатации и количество денег. Перед покупкой нового оборудования следует ознакомиться с вариантами исполнения и внутреннего устройства вентилей.

Классификация запорной арматуры для баллонов

Конструкционные особенности вентилей газовых баллонов обусловлены не прихотями инженеров, а соображениями техники безопасности.

Газовый вентиль модели ВБ-2. Эта модель вентиля положительно зарекомендовала себя ещё в советское время. Уже десятилетия она используется в быту и промышленности, принося минимум проблем

В зависимости от материала исполнения запорная арматура делится на:

латунную;
стальную.

Выбор металла для изготовления корпуса вентиля обусловлен видом содержащихся в баллоне газов. Различают следующие типы запорных кранов, в зависимости от типа хранимых химических веществ:

Ацетиленовые. Корпус таких баллонов окрашивается в белый цвет. Специальные вентили используются в баллонах с ацетиленом, хлором, аммиаком и другими агрессивными веществами.
Кислородные. Баллоны окрашиваются в синий цвет и предназначаются для хранения кислорода, аргона, водорода, азота, углекислого газа и других инертных газов.
Пропан-бутановые. Окрашиваются в красный цвет и предназначаются для хранения соответствующих названию веществ и других газообразных углеводородов. Наиболее распространенная модель типа вентиля для такого баллона – ВБ-2.

Вентили для ацетиленовых баллонов не изготавливаются из латуни, потому что содержащиеся в них вещества могут вступать в химическую реакцию с медью. Обычно для изготовления запорной арматуры этого типа применяют углеродистую или легированную сталь.

Устройство газового вентиля

Стандартный газовый вентиль имеет вид тройника, на каждом штуцере которого нарезана наружная резьба. Более продвинутые модели могут иметь дополнительный выступ – предохранительный клапан. Его предназначение – сброс избыточного давления в случае нагрева полного баллона или при неправильно осуществляемом заполнении.

Нижний штуцер вентиля используется для присоединения к газовому баллону, верхний – для крепления маховика, а боковой – для подключения коммуникаций для выхода и закачки газа. Устройство крана для газового баллона довольно простое. Запорная арматура обычно состоит из таких общих элементов:

Латунный или стальной корпус.
Сальниковый вентиль или маховик, присоединяющийся к корпусу накидной гайкой.
Внутренний запирающий механизм с клапаном и штоком.
Уплотнительные прокладки.
Заглушка на выпускное отверстие.

Более подробно рассмотреть устройство вентилей на газовых баллонах каждого типа можно на представленных изображениях.

Галерея изображений
Фото из
Спуск ядовитых газов через предохранительный клапан может навредить здоровью даже на открытом пространстве

В ацетиленовых вентилях используют максимум уплотнителей, чтобы ядовитые газы не попали наружу

Прокладки в таком вентиле не должны быть из чистой резины, потому что она способна взаимодействовать с кислородом

Уплотнители на пропановых баллонах простые, потому они должны выдерживать максимальное давление всего в 16 атмосфер

Вентиль с предохранительным клапаном

Вентиль для ацетиленового баллона

Вентиль для кислородного баллона

Вентиль для пропан-бутанового баллона

Изношенные вентили могут пропускать небольшое количество газа, что в закрытых помещениях может привести к непредсказуемым последствиям. Для предупреждения таких ситуаций используется заглушка на боковом штуцере, которая служит для дополнительной герметизации баллона при транспортировке и длительном хранении.

Направление резьбы на выпускных отверстиях зависит от химических веществ, которые содержатся в баллонах: правое используется для негорючих газов (кислород, азот, аргон и т.д.), а левое – для горючих (водород, ацетилен, пропан и т.д.)

Принцип работы газового вентиля в собранном виде ничем не примечателен. Для подачи газа и его перекрытия достаточно просто медленно поворачивать маховик в соответствующую сторону.

Почему в емкости слышен «плеск» воды?

Такое возможно услышать зимой. Знайте, это не вода, а бутановая составляющая СПБТ. При малейших заморозках бутан перестает преобразовываться в парообразную фракцию. Именно она и «плещется» в виде жидкости внутри.

Бутановая составляющая СПБТ в газовом баллоне

В теплое время года такой проблемы не возникает: пропано-бутановая смесь задействуется практически вся. Для того, чтобы избежать этого в мороз, рекомендуется, заправляя емкость, поинтересоваться у заправщика о наличии паспорта на используемую СПБТ. В этот документе должна содержаться информация о том, что в смеси минимум 80 процентов пропана, переходящего из жидкости в пар в холодное время. Если использовать такую заправку, то проблем не должно возникнуть.

Как быстро открутить вентиль: пошаговый процесс

На следующем этапе необходимо просверлить 2 отверстия в подставке баллона. В эти отверстия будут вставляться болты. Сверлить нужно именно подставку (кольцо в нижней части), а не сам баллон!

Далее крепим уголки к газовому баллону и прикручиваем их к бетонному основанию. Если нет бетонного основания, можно приварить к уголкам арматуру и забить ее поглубже в землю.

Потом надеваем на вентиль разводной или газовый ключ, и удлиняем рычаг куском металлической трубы, чтобы легче было откручивать. Потом откручиваем вентиль на баллоне — делается это очень быстро и просто.

Если планируете дальше резать баллон, то обязательно его нужно заполнить водой. Соблюдайте меры безопасности и тогда все обойдется без «сюрпризов».

Подробно о том, как открутить вентиль на газовом баллоне за 5 минут, смотрите в видеоролике на сайте.

Как сделать держатель для бумажного полотенца

Рубрики сайта

Авиация
Авто и мото
Армия и флот
Археология
Животные
Здоровье
Знаменитости
Игры
Интересное
Интернет и компьютеры
История
Космос
Кулинария
Культура и искусство
Мода и стиль
Музыка
Наука и технологии
Новости
Общество
Охота и рыбалка
Политика
Природа
Происшествия
Психология
Путешествие и отдых
Развлечения
Религия
Родноверие
Рукоделие
Сад и огород
Самоделки
Спорт
Строительство и дизайн
Тайны и мифы
Экономика
Юмор, приколы
Песочница

Будет смешно, если поляки проснуться и узнают что теперь они живут в Польской губерне! :).

Зеленский лох. Проглотит! :).

Главный фактор смерти от любой вирусной инфекции — слабая иммунная система. К этой группе .

Все верно. Проигрывая грубой силе, можно выровнять шансы смекалкой! Тем более тогда Немцы .

А если бы он узнал, что 8+4=12, 9+3=12, 11+1, то у него конкретно крышу бы снесло. :).

И скатертью дорожка! :).

Рогули, гэть у село! ))))))).

Да кому нужен этот паспорт свиньи? Только что для фермеров, для учёта скота! :).

После каждого обстрела Республики со стороны украины, нужно возвращать свои территории — и.

Мощный заточной станок (наждак) своими руками

Правовая информация

Уважаемые авторы, помните, размещаемые вами публикации, не должны нарушать законодательство Российской Федерации и авторские права сторонних ресурсов.

*Экстремистские и террористические организации, запрещенные в Российской Федерации и Республиках Новороссии: «Правый сектор», «Украинская повстанческая армия» (УПА), «ИГИЛ», «Джабхат Фатх аш-Шам» (бывшая «Джабхат ан-Нусра», «Джебхат ан-Нусра»), Национал-Большевистская партия (НБП), «Аль-Каида», «УНА-УНСО», «Талибан», «Меджлис крымско-татарского народа», «Свидетели Иеговы», «Мизантропик Дивижн», «Братство» Корчинского, «Артподготовка», «Тризуб им. Степана Бандеры», «НСО», «Славянский союз», «Формат-18», «Хизб ут-Тахрир».

Из старого баллона можно соорудить различные полезные приспособления, начиная от мангала и заканчивая самодельной печкой. Но сначала нужно его разобрать, а для этого потребуется сноровка. Первым делом предстоит справиться с вентилем.

Не знаете, как открутить газовый баллон, но твердо настроены сделать это своими руками? Мы поможем вам разобраться с этим вопросом. В нашей статье рассмотрены основные этапы выкручивания вентиля и приведены полезные рекомендации, которые помогут справиться с решением этой задачи. Также подобраны пошаговые фото и тематические видеоматериалы.

Как правильно разрезать газовый баллон болгаркой, видео

Рано или поздно емкости из-под газа приходят в негодность, тогда, чтобы подарить им вторую жизнь можно узнать, как разрезать газовый баллон, который может стать источником тепла или удобным мангалом для летнего отдыха. В быту разрезанный баллон может быть полезным, в целом же виде будет являться источником загрязнения, что очень вредно для окружающей среды.

Примеры использования газовых баллонов в разрезанном виде

Человеческая выдумка дарит множество видов применения подобных модифицированных емкостей, например:

емкость для искусственного водоема на даче;
часть системы автономного отопления;
мангал/коптильня/дровенник;
очаг для кузни/камин.

Можно придумать еще и другие виды для применения разрезанных газовых баллонов. Если раньше подобной работой не было, то лучше всего узнать заранее, как разрезать газовый баллон, видео будет идеальным вариантом, потому что позволит не только представлять, но видеть процесс таким, каким он должен быть.

Согласно правилам безопасности, существуют несколько главных правил резки емкостей, в которых ранее хранились газообразные вещества

Как правильно разрезать газовый баллон необходимо знать до начала работ – это очень важно! Чтобы произвести необходимые действия, потребуется:

собственно газовый баллон, естественно, пустой;
ножовка для работ по металлу;
воронка строительная;
ведро;
шланг поливочный;
болгарка с защитным комплектом.

После того как все инструменты приготовлены, можно прочитать информацию или посмотреть видео о том, как разрезать газовый баллон болгаркой, чтобы делать все работы быстро и качественно.

Порядок работы: что делать?

Прежде всего, следует начать работу с того, что открыть имеющийся на баллоне вентиль. Естественно, следует открыть его максимально, до самого упора. Это действие поможет убедиться, что газ, который имелся в баллоне ранее, к моменту разреза отсутствует полностью. После этого нужно положить баллон на бок. Зная, как разрезать газовый баллон, можно справиться с этой задачей быстро.

Следующий этап предполагает использования ножовки. Начать спиливать латунный вентиль баллона следует сразу, как говориться, «под корень». Латунь, что облегчит задачу для новичка в этом деле, достаточно легко пилится при помощи этого инструмента.

Важно помнить, что в момент отпиливания вентиля потребуется помощь второго человека. Дело в том, что параллельно необходимо лить воду внутрь баллона и на место, где находился сам вентиль

Необходимо это для того, чтобы не возникали искры – так будет безопаснее, если вдруг сохранились пары газовой смеси.

Спилив вентиль, следует наполнить баллон водой полностью. Для этого можно и нужно использовать ведро или поливочный шланг. По мере того как наполняется баллон следует взбалтывать его, делается это для того чтобы смыть конденсат газа со стенок, если он имел место быть.

Следующий этап – слив воды после промывки баллона. Лучше всего делать это вдалеке от дома, так как запах газа будет еще долгое время хорошо ощутим. После всех этих действий можно смело приступать к основному этапу – распилке баллона болгаркой. Обычно толщина используемого в емкостях для хранения газа, около 3 мм.

Таким образом, зная, как разрезать газовый баллон, можно справиться с этой задачей быстро и совсем не устать. Операция эта не сложная, но позволит создать множество различных приспособлений, полезных в быту и при выполнении различных работ.

ballony.com.ua

Составные части газового баллона

Требования по производственным процессам и техническим характеристикам газовых баллонов регламентируются довольно старыми ГОСТами 949-73 и 15860-84.

Максимальное рабочее давление в устройствах колеблется от 1,6МПа до 19,6МПа, а толщина стенок может варьировать от 1,5 до 8,9 мм.

Защитный колпак на газовых баллонах может накручиваться на специальную резьбу горловины, полностью закрывая вентиль, или быть приваренным к корпусу и лишь защищать кран от случайных внешних ударов

Стандартный газовый баллон в сборе состоит из следующих элементов:

Корпус баллона.
Вентиль с запорной арматурой.
Закрывающий вентиль колпак.
Подкладные кольца для фиксации и транспортировки.
Опорный башмак.

Важным элементом баллона являются также выбитые на нем технические сведения.

Выбитую на баллоне информацию используют сервисные центры при заправке и повторном освидетельствовании оборудования, поэтому не следует её сильно закрашивать краской

Дно баллонов имеет форму полусферы для равномерного распределения внутреннего давления. Для лучшей устойчивости корпуса снаружи приваривают башмак, на нижних кромках которого зачастую имеются отверстия для крепления баллона к горизонтальным поверхностям.

Какая резьба на баллонах

Резьба под вентили в горловинах баллонов по ГОСТ 9909-81 W19,2 – 10-литровые и меньшего объема баллоны для любых газов, а также углекислотные огнетушители W27,8 – 40-литровые кислород, углекислота, аргон, гелий, а также 5, 12, 27 и 50 литров пропан W30,3 – 40-литровые ацетилен М18х1,5 – огнетушители (Внимание! Не пытайтесь заправлять в порошковые огнетушители углекислоту или любой сжатый газ, но вполне можно заправлять пропан.)

Резьба на вентиле для присоединения редуктора G1/2″ – часто встречается на 10-литровых баллонах, под стандартный редуктор нужен переходник G3/4″ – стандарт на 40-литровых кислороде, углекислоте, аргоне, гелии, сварочных смесях СП 21,8×1/14″ – для пропана резьба левая

Заправка клапанных резьбовых картриджей

Заправка клапанных резьбовых картриджей требует наличия следующего заранее подготовленного оборудования:

Два штуцера: один, с накидной гайкой, подсоединяется к бытовому газовому баллону, а второй, резьбовой, соединяется с газовым картриджем;
Прозрачный шланг, с помощью которого можно будет проследить процесс переливания газа. Также выполняет функцию переходника и соединяется с двумя штуцерами;
Вентили, позволяющие включить и выключить подачу газа с баллона прямо у клапана;
Фильтр, встраиваемый в вентиль, который предотвращает попадание мусора и забивание баллончика;
Дополнительный клапан, позволяющий стравливать газ, не снимая переходник.

Хорошая модель переходника выигрывает в сравнении с дешевой благодаря ряду достоинств:

Вентиль переходника обеспечивает сохранность вентиля бытового баллона, который портится из-за регулярного откручивания и закручивания и из-за ржавчины или других металлических частиц, попадающих на резьбу;
Благодаря нахождению вентиля в максимально близком положении к клапану баллончика, при очередном цикле заправки практически не происходит утечка лишнего газа, выливание его на руки и распыление в окружающую среду;
Шаровая конструкция вентиля позволяет быстро прекращать подачу газа и избегать нежелательного переполнения и вынужденного стравливания лишнего газа;
Благодаря вышеописанным преимуществам процесс заправки заметно облегчается, становится более безопасным и экономным.

Накручивается переходник на вентиль бытового большого баллона с газом вместо редуктора. Заправку лучше делать в компании с помощником и на открытом воздухе вдали от людных мест. Так как будет сильный запах газа, проходящие люди могут начать беспокоиться и вызвать газовую службу.

Процесс заправки клапанных резьбовых картриджей состоит из следующих этапов:

Шаг 1. В первую очередь следует слить остатки конденсата, стравить остаточное давление во всех баллончиках, которые планируется заправлять до того, как переходник подсоединится к большому баллону. Благодаря этому процесс заправки пройдет немного быстрее.

Переходник накручивается на баллончик, который переворачивается вверх дном, теплыми руками слегка нагревается картридж, что увеличивает объем газа и ускоряет процесс стравливания. Сливать конденсат предпочтительно в пластиковую бутылку. Он довольно неприятно пахнет и пропитывает запахом окружающие предметы.

Шаг 2. Подготовка системы заключается в установлении баллона с газом в устойчивое положение с направленным вниз вентилем и открытие к нему свободного доступа. Ни в коем случае нельзя упирать баллон на вентиль. Идеальный вариант — это подвесить баллон вверх дном. Далее следует подкрутить переходник и открыть вентиль большого баллона.

Шаг 3. Переходник плотно прикручивается к баллончику. Открываем вентиль на переходнике и начинаем заливать газ. Прекращение шума издаваемого переливанием газа означает конец заливки.

Шаг 4. Следующий этап — это стравливание газа для того, чтобы охладить баллончик. Процедура выполняется путем открытия стравливающего клапана на переходнике. Через несколько секунд баллончик станет достаточно холодным, а давление в нем опустится до нужного уровня. Закрываем клапан. В случае необходимости производится дозаливка.

Шаг 5. Самый важный этап — это создание в баллончике буферной подушки для того, чтобы предотвратить возможное расширение и взрыв. Открываем стравливающий клапан и ждем момента, когда жидкость больше не льется.

Ни в коем случае не направляйте на себя струю газа. При встряхивании баллончика должно обязательно ощущаться бултыхание. Также действенный метод — взвешивание наполненного баллончика на весах

После прохождения всех этапов важно проверить герметичность всех наполненных емкостей

Во время стравливания, слива остатков конденсата и создания буферной подушки всегда направляйте конец шланга от себя

В целях безопасности не рекомендуется хранить баллончики на солнце, в сырых и в холодных местах. Холодные баллоны после заправки покрываются слоем конденсатом. Для предотвращения процессов ржавления стоит обтереть емкости сухим полотенцем.

БАЛЛОНЫ ДЛЯ СЖАТЫХ ГАЗОВ, ВЕНТИЛИ ДЛЯ БАЛЛОНОВ

Стальные баллоны малой и средней емкости для газов на давление до 20 МПа (200 кгс/см 2 ) соответствуют требованиям ГОСТ 949—73.

Баллоны имеют различную вместимость газов с определенным давлением. Баллоны объемом до 12 дм 3 (литров) относятся к баллонам малой емкости. Баллоны объемом от 20 до 50 дм 3 (литров) относятся к баллонам средней емкости.

Баллоны, предназначенные для хранения и перевозки сжатых, сжиженных и растворенных газов при температуре от минус 50 до плюс 60°С изготавливают из бесшовных труб.

Баллоны, рассчитанные на рабочее давление 10, 15 и 20 МПа (100; 150 и 200 кгс/см 2 ), изготавливают из углеродистой стали, а баллоны, рассчитанные на рабочее давление 15 и 20 МПа (150 и 200 кгс/см 2 ) из легированной стали.

Баллоны для кислорода выпускаются производством на расчетное давление 15 МПа (150 кгс/см 2 ), а баллоны для ацетилена — на расчетное давление 10 МПа (100 кгс/см 2 ). Наибольшее распространение имеют баллоны емкостью 40 дм 3 (литров).

По требованию заказчика баллоны могут не окрашиваться. Тем не менее, клеймо должно быть отчетливо видно на сферической части у горловины баллона. В табл. 6.1 приведены цвета условной окраски баллонов.

Цвета условной окраски баллонов для хранения и транспортировки газов для газовой сварки и наплавки

Прочие горючие газы

Часть верхней сферы баллона не окрашивают и на ней выбивают паспортные данные: товарный знак предприятия-изготовителя; номер баллона; дата (месяц, год) изготовления и год следующего испытания, которые проводятся каждые пять лет; масса порожнего баллона в кг; емкость баллона в дм 3 (л); клеймо ОТК.

Баллоны для кислорода (рис. 6.10) имеют массу 43,5 и 60 кг с длиной корпуса 1390 мм. Для подсчета количества кислорода в баллоне нужно емкость баллона в дм 3 умножить на давление газа в кгс/см 2 . Например, при емкости баллона 40 дм 3 и давлении заправленного кислородом баллона 15 МПа (150 кгс/см 2 ) количество кислорода в баллоне равно 40×150 = 6000 дм 3 , или 6м 3 .

Нижней частью баллоны опираются на башмаки, чтобы избежать ударов по корпусу в процессе транспортировки и обеспечить устойчивое вертикальное положение при установке на газовом посту. Верхняя часть баллонов также защищена от случайных ударов толстостенными колпаками.

Баллон на сварочном посту устанавливают вертикально и закрепляют цепью или хомутом для предохранения от падения. При кратковременных монтажных работах баллон можно укладывать на землю так, чтобы вентиль был выше башмака баллона, для этого верхнюю часть баллона опирают на деревянную подкладку с вырезом.

Рис. 6.10.Кислородный баллон:

1 — предохранительный колпак; 2 — запорный вентиль;3 — кольцо;
4 — корпус;5 — опорный башмак; Z.6 — длина баллона;D6 — диаметр баллона; S6 —толщина стенки баллона

Баллон подготавливают к работе в следующем порядке: открывают колпак; отвертывают заглушку штуцера; осматривают вентиль, чтобы убедиться, нет ли следов жира или масла.

Если на вентиле замечено наличие масла, то таким баллоном пользоваться нельзя и сварщик должен отставить данный баллон и сообщить об этом мастеру или руководителю работ.

Если вентиль исправен, его штуцер продувают кратковременным поворотом маховика на небольшой угол. При этом нужно стоять сбоку от штуцера вентиля.

Если вентиль не открывается или имеет утечку газа (травит), баллон следует отставить для отправления обратно на кислородный завод для ремонта.

Далее проверяют состояние накидной гайки редуктора и присоединяют редуктор к вентилю баллона, затем ослабляют регулирующий винт редуктора.

Медленным вращением маховичка, открывают вентиль баллона и устанавливают рабочее давление кислорода с помощью регулирующего винта редуктора. После этого можно производить отбор газа из баллона.

При понижении давления газа в редукторе газ охлаждается. Если в газе содержится влага, то может произойти замерзание каналов вентиля и редуктора. В этом случае вентиль и редуктор следует отогревать только горячей водой или паром.

Ацетиленовые баллоны (рис. 6.11) для безопасного хранения газа под высоким давлением заполняют специальной пористой массой из древесного угля, пемзы, инфузорной земли и пропитываются ацетоном, в котором ацетилен хорошо растворяется. Находясь в порах массы, растворенный в ацетоне ацетилен становится взрывобезопасным и его можно хранить в баллоне под давлением до 2,5—3,0 МПа (25—30 кгс/см 2 ). Номинальное давление в баллоне для ацетилена установлено 1,9 МПа (19 кгс/см 2 ) при 20 °С.

Рис. 6.11.Ацетиленовые баллоны: а — сварной БАС-1 -58; б — бесшовный;1 —

корпус;2 — запорный вентиль;3 — предохранительный колпак;4 — газовая подушка;5 — пористая масса с ацетоном; б — опорный башмак

Обязательные меры предосторожности

Перед заменой вентиля газового баллона необходимо использовать меры предосторожности. Работы должны проводиться так, чтобы обезопасить человека от потенциальных опасностей и сохранить оборудование в рабочем состоянии

Используются следующие меры предосторожности при подготовительных работах по замене газового вентиля:

Стравливать остатки содержимого баллона можно только на открытом пространстве. Исключение можно делать только для азота, воздуха и аргона.
Рабочее помещение должно быть хорошо проветриваемым, хотя желательно проводить работы на улице.
В пределах рабочего места должен находиться только один закрытый газовый баллон.
Откручивать маховик необходимо медленно с целью предупреждения его электризации.
К замене вентиля можно приступать только после окончательного выравнивания давления в баллоне и снаружи.

При вкручивании вентиля в баллон используется фум-лента или специальные смазки, которые обеспечивают повышенную герметичность и прочность соединения. При замене крана такие уплотнители сильно усложняют процесс его демонтажа. Для решения этой проблемы можно разогреть вентиль феном.

Экономить на газовой фум-ленте не стоит, ведь качественный материал избавит от необходимости перекручивать вентиль из- утечек газа

Нагревать запорную арматуру можно только после стравливания газа с баллона и закрытия крана. В таком случае процедура безопасна и не приведет к непредсказуемым ситуациям.

Альтернативой фену может стать обматывание вентиля тканью с последующим обливанием её кипятком. При таком методе нагрева на выходной штуцер следует накрутить любую подходящую заглушку для предупреждения попадания туда воды.

После соблюдения всех мер предосторожности и прогрева запорной арматуры можно приступать к выкручиванию вентиля, что в домашних условиях может стать нелегкой задачей

Строго по правилам: замена вентиля на газовом баллоне
