Выбор способа соединения проводников
Способов соединения проводников немало. Выбрать возможный вариант нужно с учетом ситуации. Так при необходимости временного соединения можно использовать просто скрутку или зажим проводников между болтом и гайкой. Фасонные или обмоточные провода большого сечения лучше фиксировать сваркой или пайкой.
Watch this video on YouTube
Соединительные кабельные гильзы или муфты идеальны для сращивания кабелей. Соединительные изолирующие зажимы хорошо подойдут для фиксации проводов небольшого сечения и при наличии зажима нужного размера. Клеммники нужны для сборки схемы. Прокалывающие и ответвительные зажимы применяются для подключения дополнительной нагрузки к существующей сети.
Соединение многожильных и одножильных проводников
Данное соединение начинается с подборки сечения многожильного провода к одножильному. Многожильный проводник не должен быть меньше сечения одиночного, иначе он прогорит в месте их соединения. Фиксируют их пайкой или сваркой, или методом обжима при использовании кабельных гильз.
При пайке провода очищаются от изоляции, затем многожильный провод накручивается на одножильный, а после производится пайка. Затем место пайки защищается изоляцией. При обжимке места контактов зачищаются, надевается гильза, которая обжимается обжимными пресс клещами в нескольких местах.
Соединение проводов с сечением разного диаметра
Соединение проводов с сечением разного диаметра возможно при расчете плотности тока на участках, если плотность на участках допустима, то их можно соединять путем пайки, скрутки, клемм или болтовых соединений. Технологии соединения не отличаются от процесса соединения проводов с одинаковым сечением и были рассмотрены выше.
Соединение проводов большего сечения
Данный способ соединения достаточно сложен большой площадью контакта. При слишком большом сечении прямоугольных проводов, фиксация возможна только сваркой и зачастую её невозможно произвести в домашних условиях из-за необходимости прогрева проводников до высокой температуры. После сварки проводников необходимо обязательное испытание полученного контакта.
При соединении многожильных проводов или кабелей большого сечения можно воспользоваться соединительной кабельной муфтой, уже упомянутой выше.
Соединение перебитых в стене проводов
Нередко в быту возникают ситуации, когда происходит пробой электропроводки в стене. Часто это происходит при ремонтных работах. Первоначально электропроводку необходимо обесточить и демонтировать штукатурку на месте проведения ремонтных работ.
После зачищается изоляция с каждого конца поврежденного провода, а концы покрываются расплавленным свинцово-оловянным припоем при помощи обычного паяльника. Сразу продумывается изоляция для места пайки. Хорошо использовать термоусаживаемую трубку с учетом размера ремонтируемого участка. Трубка надевается на один из концов проводников.
Дальше подбирается провод сечением не меньшим перебитого провода, он отрезается и припаивается сначала к одному концу провода, затем к другому. При этом, длина наращенного проводника должна обеспечить прочность контактов. Он не должен быть слишком маленьким или длинным. В заключении на участок одевается трубка, которая при нагреве феном плотно обхватывает спаянный участок.
Соединение меди и алюминия
Как соединить медный и алюминиевый провод подробнее рассмотренно в нашей статье. Соединение разноименных проводов возможно болтовым соединением рассмотренным ранее. Однако, чаще всего фиксация производится с помощью медно-алюминиевых гильз (ГАМ) под опрессовку. С одной стороны, гильза выполнена из алюминия, со второй из меди. Алюминиевая сторона гильзы большего размера, поскольку плотность тока у алюминия меньше, чем у меди. Гильза надевается на концы проводов с одинаковым металлом и обжимается прессом.
Способы соединения провода СИП с разными кабелями
Виды клемм для соединения проводов
Как можно соединить провода в распределительной коробке?
Как правильно соединить медный и алюминиевый провода?
Какие бывают виды клеммных соединительных колодок?
Как пользоваться клеммниками Wago для соединения проводов?
Дедовская скрутка
Ну и последний метод ответвления проводов, который можно использовать – скрутить новую линию с проходящей магистральной без дополнительной пайки либо сварки. В этом случае необходимо сначала зачистить изоляцию проводников, после чего ответвляющую линию хорошенько накрутить на магистральную (как показано на картинке).
Обращаем Ваше внимание на то, что при создании скрутки запрещается соединять алюминиевые и медные жилы. Проводники должны быть изготовлены из одного металла. Согласно пункта ПУЭ 2.1.21
(Глава 2.1 ПУЭ) скрутки делать вообще нельзя – все соединения должны быть спаяны, сварены, обжаты или зафиксированы зажимами или клеммниками. Поэтому для ответвления от провода используйте приведённые выше способы или пропаивайте такие скрутки. Подробнее о том, как делать скрутки мы рассказывали в статье: https://samelectrik.ru/kak-pravilno-sdelat-skrutku-provodov.html
Согласно пункта ПУЭ 2.1.21. (Глава 2.1 ПУЭ) скрутки делать вообще нельзя – все соединения должны быть спаяны, сварены, обжаты или зафиксированы зажимами или клеммниками. Поэтому для ответвления от провода используйте приведённые выше способы или пропаивайте такие скрутки. Подробнее о том, как делать скрутки мы рассказывали в статье: https://samelectrik.ru/kak-pravilno-sdelat-skrutku-provodov.html.
Вот, собственно, мы и рассмотрели наиболее популярные способы ответвления проводов без разрыва и разрезания. Теперь Вы знаете, чем можно сделать качественное сращивание двух линий электросети. Наш совет – используйте прокалывающие зажимы, которые среди всех вариантов вызывают наибольшее доверие!
Похожие материалы:
Никогда ранее не влазил в недра авто, а тут все же возникла такая необходимость.
Хочу спросить бывалых и опытных совета в вопросе правильной “врезки” в проводку.Каким образом это делать надежно и надолго?
В голову приходит три основных способа:— скрутка— пайка— используя ответвители OB-T
Еси скрутка — то каким способом?Интересует врезка в середину провода для ответвления.
Пайку вроде как не рекомендуют по какой то причине — толкового объяснения не слышал — “нельзя, и все!”
Для использования OB-T желательно знать на сколько квадратов расчитан проводник-донор.Кстати какая “квадратура” в автомобильной проводке?Там вроде все провода разные по “толщине”
И не порежут ли OB-T проводники провода-донора?
Я при врезке в провода для осуществления подсветки кнопок стеклоподъемников пассажиров в Тойота Камри XV30 делал так:

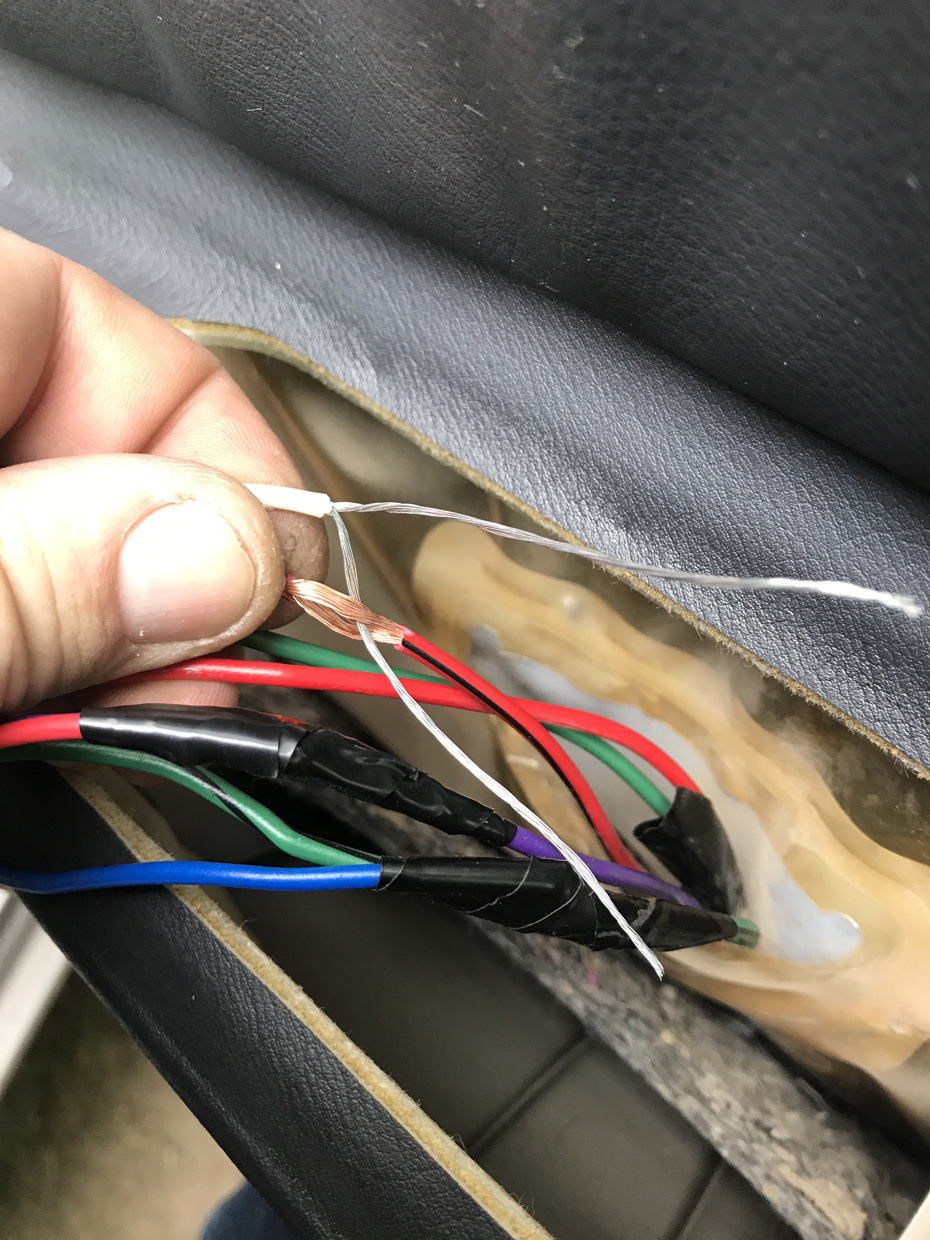

1Зачищал в нужном месте изоляцию и делал в проводниках окошко

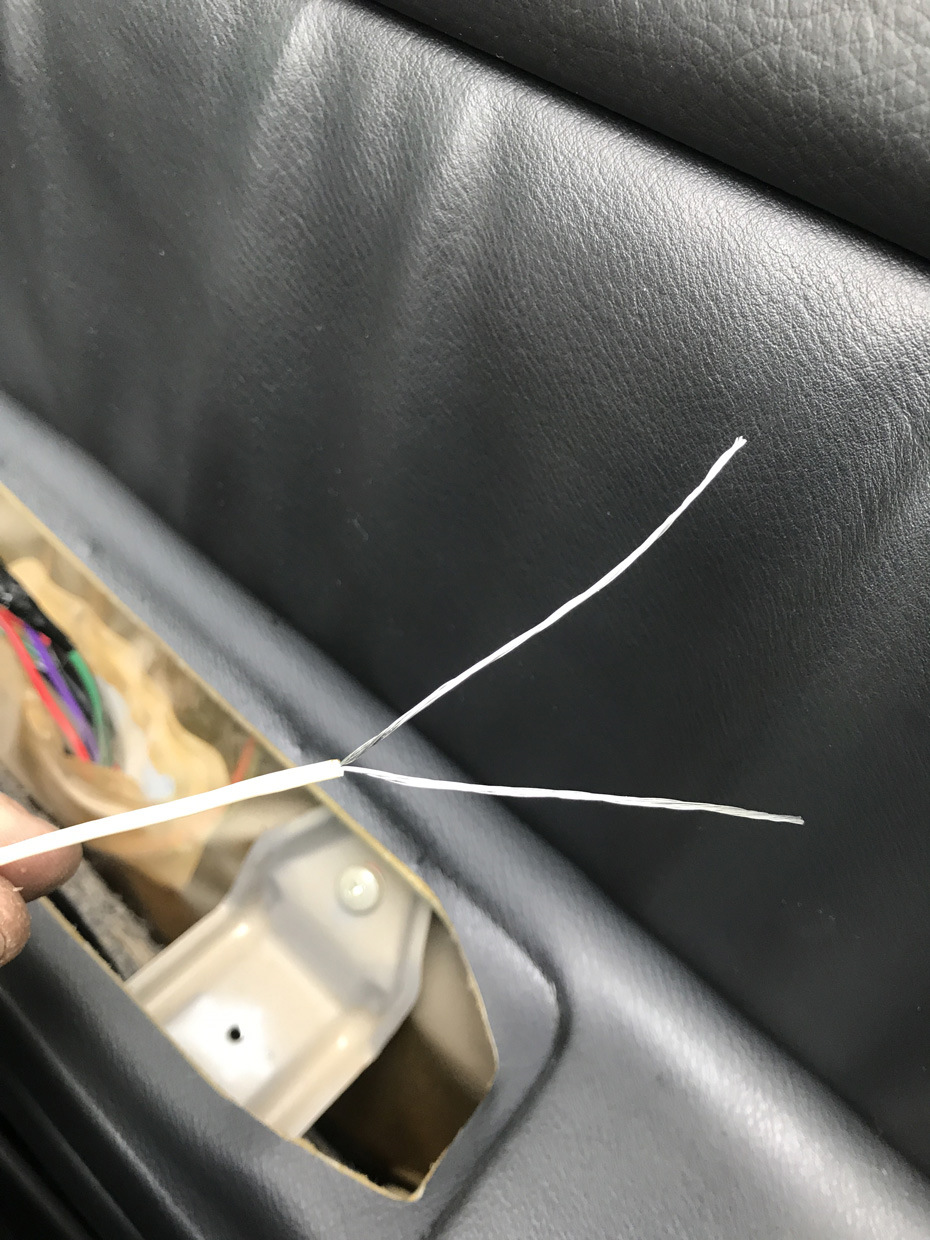

2В присоединяемом проводнике делал пару усиков
3Вставлял один усик в окошко

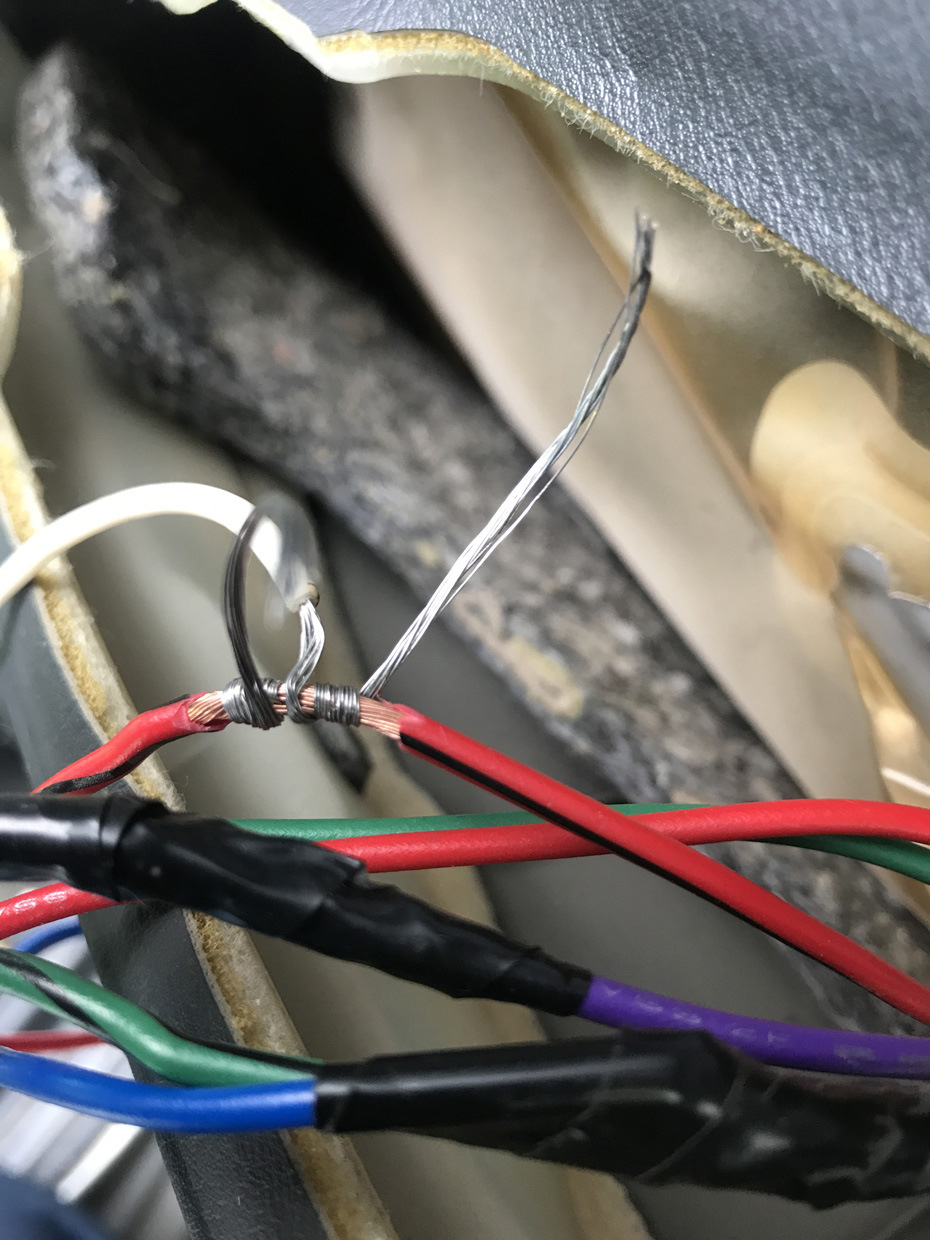

4Начинал обматывать эти усики в разные стороны на проводе-доноре

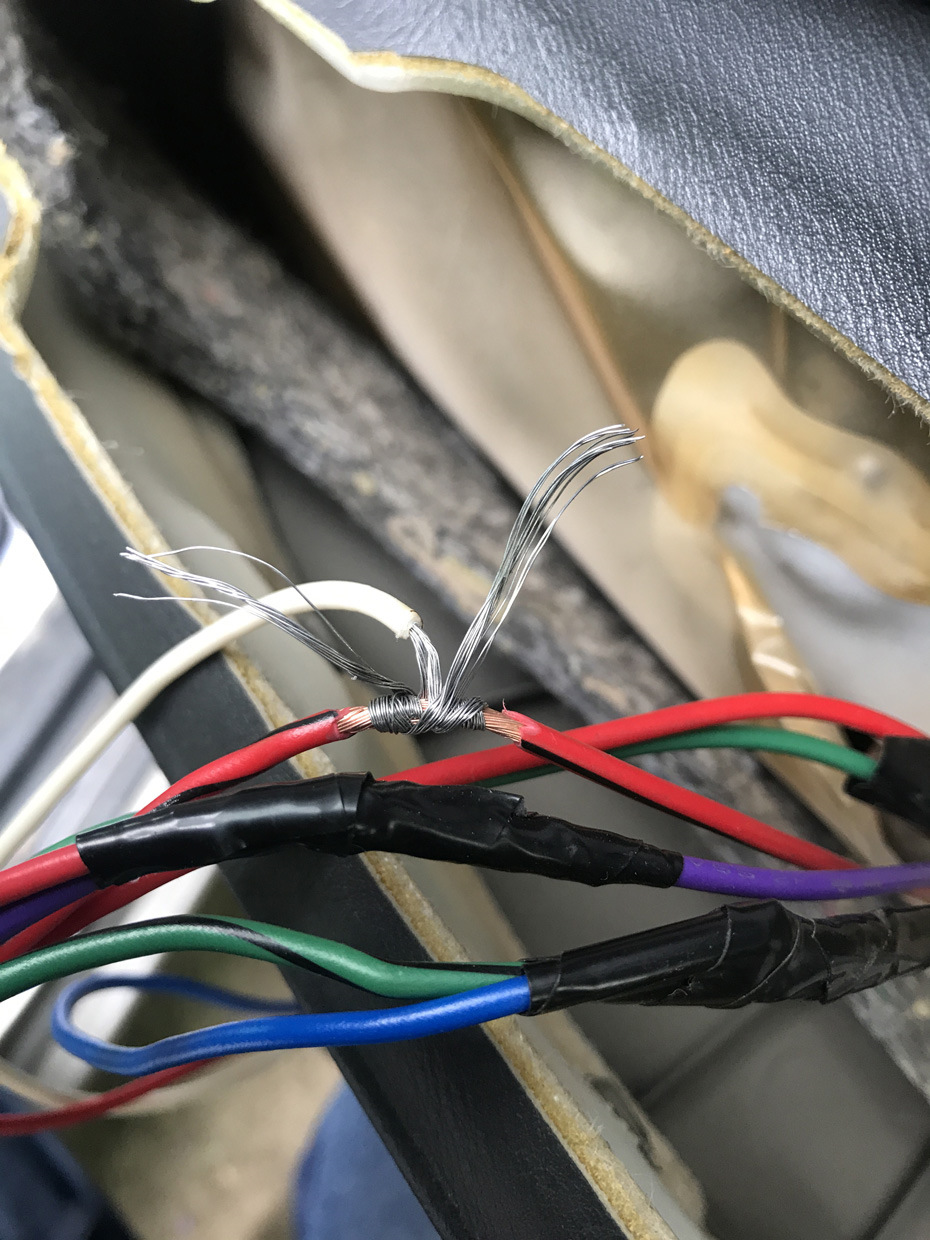

5Делал таким образом несколько витков

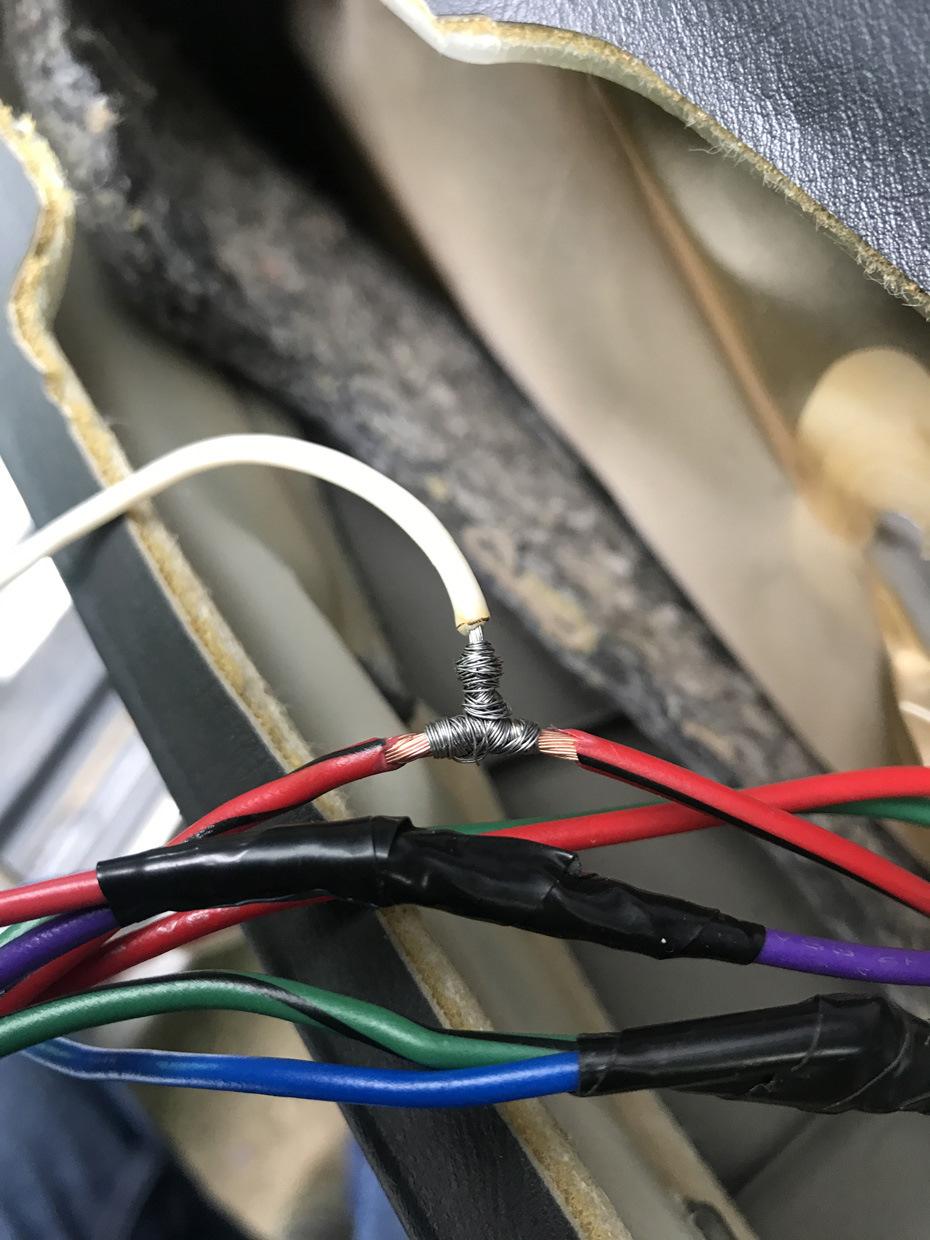

6Потом закручивал вокруг “ножки” присоединяемого провода.
7Затем заматывал изолентой.
Нормально и правильно ли так делать?
Можно ли просто “обмотать” проводники вокруг проводника-донора?По мне так проще место контакта пропаять — но все кого спрашивал крайне не рекомендуют без разъяснений.
Как подключиться к СИП, находящемуся под напряжением?
Подключиться к Самонесущему Изолированному Проводу, даже если он находится под напряжением и в тоже время не подвергая себя огромной опасности поражения электрическим током при работе с питающей линией, можно с помощью герметичных прокалывающих ответвительных зажимов. Чаще всего к такому приему (подключение к питающему кабелю под напряжением) прибегают если нет возможности обесточить силовую линию, обеспечивающую питанием непрерывное производство или, например медицинское учреждение, или сделать временное подключение без бумажной волокиты с управляющей компанией.
Подключение к СИП с помощью прокалывающего зажима
Хоть конструкция зажима и исключает поражение электротоком как во время эксплуатации, так и при установке, но не нужно пренебрегать правилами техники электробезопасности. При подключении стоять нужно на резиновом коврике, на руках должны быть одеты диэлектрические перчатки, гаечный ключ, который понадобится для подключения прокалывающего зажима, должен быть с диэлектрической рукояткой.
Чаще всего провода силовой линии переплетены между собой. Для удобного подключения зажима, провода нужно поочередно отделить друг от друга, развести в стороны и зафиксировать. Для этого есть специальные диэлектрические клинья.
После фиксации отдельного провода клином, одеваем на него прокалывающий зажим и в свободную, изолированную с одной стороны клемму, вставляем до упора провод ответвления. После этого ключом с диэлектрической ручкой закручиваем болт на зажиме до тех пор, пока головка не оторвется.
Надеюсь вы понимаете, что ответвленные провода перед подключением через само прокалывающий зажим должны быть подключены к электро потребителю или к распределительному щиту или, в крайнем случае, хорошо заизолирован.
Помните, что само прокалывающий зажим одноразовый и использовать его повторно нельзя.
Есть первое Правило, подключение к проводу СИП, как на столбе, так и на фасаде дома, должно выполняться исключительно квалифицированным электриком(. )
Есть второе Правило, которое гласит что подключение провода СИП к магистрали, осуществляется только после того как подключаемый провод (например ВВГ) соединен со щитом. Для начала подключите провод к вводному автомату, а потом устанавливайте его на СИП.
И это обязательно нужно знать, и тогда не станет такой вопрос и вы не подвергните опасности себя, а свою улицу угрозе остаться без электричества.
Если же СИП уже подключен к магистрали, то все наши советы скорее будут как минимум для «электротехнического персонала» хотя бы II и III группы допуска. Лезть в провода под напряжением, не имея понятия об электротехнике, не советую. Нужно знать хотя бы азы.
Ну уж коли вы отличаете контактор от клавишного выключателя, то подключить дом от СИПа находящегося под напряжением, вы сможете, с максимальными мерами предосторожности. Перво наперво СИП должен быть надежно закреплен на подвесе, иметь нормальный провис и расстояние до ближайшей опоры не более 10 метров от строения, высота крепления на стену дома не менее 2,75 метра
Нельзя подключаться к СИПу держащемуся ненадежно, имеющему повреждение изоляции
Перво наперво СИП должен быть надежно закреплен на подвесе, иметь нормальный провис и расстояние до ближайшей опоры не более 10 метров от строения, высота крепления на стену дома не менее 2,75 метра. Нельзя подключаться к СИПу держащемуся ненадежно, имеющему повреждение изоляции.
они прокалывают изоляцию СИПа и входят в сердечник (в жилу) Между собою стороны зажима соединены перемычкой, которая собственно и является проводником тока от СИПа к ответвлению.
Источник
Соединение электрических проводов скруткой
До недавних пор скрутка являлась самым распространенным способом соединения проводов при выполнении электропроводки, благодаря доступности, из инструмента достаточно было иметь нож и плоскогубцы. Но, согласно статистике, скрутка является ненадежным способом соединения проводников.
Согласно правилам устройства электроустановок (ПУЭ) соединение вида скрутка при монтаже электропроводки запрещено. Но, несмотря на отмеченные недостатки, в настоящее время способ скрутки широко применяется. Соединение скруткой проводников низкоточных цепей при соблюдении некоторых правил вполне оправдано.
На фотографии слева показано как, недопустимо выполнять скрутку. Если один проводник обвить вокруг другого, то механическая прочность такого соединения будет недостаточной. При скрутке проводов необходимо выполнить не менее трех витков проводов друг вокруг друга. На среднем фото скрутка выполнена правильно, но скручены медный проводник с алюминиевым, что не допустимо, так как при контакте меди с алюминием возникает ЭДС более 0,6 мВ.
На фото справа скрутка медного и алюминиевого проводов выполнена правильно, так как медный провод перед скруткой залужен припоем. Соединять скруткой вместе можно сразу несколько проводов, в распределительной коробке, бывает, скручивают до 6 проводников, провода разного диаметра и из разного металла, многожильный провод с одножильным проводом. Только многожильный провод необходимо сделать одножильным, предварительно пропаяв припоем.
Сварка
Чтобы соединение электрических проводов было максимально надёжным, рассмотренный способ скрутки обязательно в дальнейшем закрепляют сваркой. Она похожа на пайку, только теперь вместо паяльника используется сварочный аппарат.
Положительные стороны
Этот способ наиболее предпочтителен перед всеми остальными, так как по надёжности и качеству соответствует всем нормативным требованиям.
Метод сварки основывается на контактном разогреве кончиков проводов угольным электродом, пока не образуется шарик (контактная точка). Этот шарик получается единым целым из сплавленных концов всех соединяемых жил, что обеспечивает безопасный и надёжный контакт, он не будет со временем ослабевать и окисляться.
Отрицательные стороны
Минусом сварки является то, что для проведения подобных работ нужны определённые знания, опыт, навыки и специальные приспособления, зачастую приходится обращаться к специалистам.
Монтаж
Для того чтобы выполнить соединение проводов с помощью сварки, вам понадобятся следующие приспособления, инструменты и материалы:
- сварочный инвертор мощностью не менее 1 кВт, выходное напряжение у него должно быть до 24 В;
- угольный либо графитовый электрод;
- очки либо маска для защиты глаз;
- сварочные кожаные перчатки для защиты рук;
- монтёрский нож либо стриппер для снятия изоляционного слоя с проводников;
- наждачная бумага (для зачистки соединяемых токопроводящих поверхностей);
- изоляционная лента для дальнейшей изоляции сварочного места соединения.
Последовательность выполнения работ такова:
- Каждый соединяемый провод освободите от изоляции на 60-70 мм.
- Зачистите оголённые жилы до блеска при помощи наждачной бумаги.
- Выполните скрутку, после откусывания длина её кончиков должна быть не меньше 50 мм.
- Сверху скрутки закрепите клещи заземления.
- Для разжигания дуги к низу скрутки подносите электрод и слегка касайтесь им соединённых жил. Сварка происходит очень быстро.
- Получается контактный шарик, которому дайте время для остывания, после чего заизолируйте лентой.
В результате на конце получается практически цельный провод, то есть контакт будет обладать наименьшим переходным сопротивлением.
Если вы будете соединять этим способом медные провода, то электрод выбирайте угольно-медный.
Хотелось бы порекомендовать, если вы будете приобретать сварочный аппарат (он ведь пригодится не только для того, чтобы соединить провода, но и для многих других целей), то выбирайте именно инверторный вариант. При небольших габаритах, весе и потреблении электрической энергии, он обладает широким диапазоном регулировки сварочного тока и выдаёт устойчивую сварочную дугу
А это очень важно, чтобы была возможность регулировать сварочный ток. Если его выбрать правильно, то электрод не будет прилипать, а дуга устойчиво держится
Как выполняется сварка смотрите в этом видео:
Мы рассмотрели основные виды соединения проводов. Теперь вкратце поговорим о способах, которые применяются реже, но также гарантируют качество и надёжность.
Как правильно соединить провод в распределительной коробке
Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.
Что говорят правила соединения проводов и кабелей
Будем пользоваться несколькими источниками актуальных на сегодняшний день. ПУЭ-7 (Правила устройства электроустановок), СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).
Раздел: Электропроводки
2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.
2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.
СНиП 3.05.06-85
3. Производство электромонтажных работ
Раздел: Электропроводки
3.34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.
Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помещениях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.
ГОСТ Р 50571.5.52-2011.
526 Электрические соединения
526.2 При выборе средств соединения следует учитывать:
— материал проводника и его изоляцию;
— число и форму проводов, формирующих проводник;
— площадь поперечного сечения проводника;
— число проводников, которые будут соединены вместе.
Примечания:
1 Использование соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях
Развернутый комментарий
Мы рассмотрели все нормативные акты регламентирующие соединение проводов. Рассмотрим преимущества и недостатки.
Опрессовка (гильзовка)
Рекомендуют все нормативы
Очень качественно соединение, большая площадь контакта. Недостаток пожалуй один, гильза большая по размеру и приходится делать большие распределительные коробки, что отражается на дизайне помещения.
Гильза, скрутка и клемма Ваго
Фото и краткое описание
Слева на фото соединение выполненное с помощью гильзы. Провода вставляются в луженую гильзу и обжимаются специальным прессом. Если гильза подобрана правильно соединение получается очень хорошее В центре скрутка, если сделать как на фото будет не хуже гильзы, но правилами запрещена, мы с своей работе не используем. Справа попытка отремонтировать проводку с помощью Ваги, соединение нагрелось, клемма расплавилась, так и до пожара недалеко.
Сварка
Рекомендуют все нормативы
Хороший контакт, малые габариты. Недостаток, проблематично проварить соединение большого количества проводов не повредив изоляцию (очень сильный нагрев).
Пайка
Предписывает применение только ПУЭ, СНиП умалчивает, а ГОСТ вообще рекомендует избегать соединения с помощью пайки.
Качественно спаять даже два провода достаточно сложно, но если удастся соединение будет качественным. Пропаять пять, шесть и более проводов практически не реально, тем более под потолком или в трудно доступном месте, куда большинство заказчиков просит поставить распределительную коробку, чтоб глаза не мозолила.
Скрутка
Запрещена
Хотя лучше еще никто не придумал. Всегда сначала провода скручивают, а потом варят, паяют, обжимают. Не буду агитировать, будем соблюдать правила, скрутка в чистом виде – ЗАПРЕЩЕНА!
СИЗ, клемма Ваго и винтовой сжим
Фото и краткое описание
Слева на фото соединение выполненное с помощью СИЗов. Провода сначала скручены, что само по себе неплохо, а поверх закручен колпачок в полном соответствии с правилами. В центре Вага (с подъемными флажками считается лучшим вариантом), отработала под нагрузкой около двух лет, оплавленная пластмасса и изоляция. Справа винтовой зажим, проблема та же что и с Вагой, соединение греется, последствия не предсказуемы
Ошибки при выборе кабеля и подключении
Наиболее часто грубые ошибки при монтажных работах допускаются при выборе кабеля. Обязательно учитывайте условия, в которых он будет эксплуатироваться, и рассчитывайте необходимое сечение. Если установить бронированный кабель большого сечения там, где достаточно ВВГ 3х6, будут лишние финансовые затраты и проблемы в монтажных работах. Преимуществ, при эксплуатации и экономии вы не получите.
При подключении к шинам РЩ не устанавливайте медные наконечники на алюминиевые провода и наоборот. Неоднородные металлы имеют разные сопротивления, это приводит к большим потерям тока и нагреву проводов в местах подключения.
Старайтесь, чтобы шины в РЩ и провода были одного металла, медные или алюминиевые. Если они разные, то используйте комбинированные переходные наконечники для соединения алюминия с медью.
После подключения кабеля к шинам или автоматическим выключателям, на пару часов подключите максимально возможную нагрузку. После чего обесточьте РЩ и протяните все болтовые соединения на контактах
Особенно это важно на промышленных объектах, где большие токовые нагрузки в сети длительное время, контакты осматриваются и протягиваются 1раз в неделю. При недостаточном зажиме контакты будут выгорать.
Не рекомендуется делать петлю концом оголенного провода вокруг зажимного болта с шайбой для контакта с шиной
Такое соединение имеет меньшую площадь прикосновения, чем наконечник, потери тока будут больше.
Неразъемное соединение проводов
В некоторых случаях, когда не предполагается в дальнейшем коммутировать провода, можно их соединять неразъемным способом. Такой вид соединения высоконадежный, и целесообразен в труднодоступных местах, например, соединение концов спирали из нихрома с медными токоподводящими проводниками в паяльнике.
Соединение тонких проводов опрессовкой
Простым и надежным способом соединения жил проводов является опрессовка. В отрезок медной или алюминиевой, в зависимости от металла соединяемых проводов, трубки вставляются жилы проводов, и трубка продавливается посередине инструментом, который называется пресс — клещи.
Опрессовкой можно соединять как одножильные, так и многожильные провода в любом сочетании. Диаметр трубки нужно подбирать в зависимости от суммарного сечения проводников. Желательно, чтобы проводники входили плотно. Тогда надежность соединения будет высокой. Если в многожильном проводе проводники между собой свиты, то необходимо их развить и выпрямить. Скручивать между собой жилы проводов не нужно. Подготовленные проводники вставляются в трубку и обжимаются пресс – клещами. Соединение готово. Осталось только заизолировать соединение.
В продаже имеются наконечники для опрессовки, уже снабженные изолирующим колпачком. Опрессовка выполняется сжатием трубки вместе с колпачком. Соединение получается сразу изолированным. Так как колпачок сделан из полиэтилена, при опрессовке он деформируется и надежно удерживается, обеспечивая надежную изоляцию соединения.
К недостатку соединения методом опрессовки следует отнести необходимость наличия специальных пресс – клещей. Клещи можно сделать и самостоятельно из плоскогубцев, имеющие бокорезы. Нужно лезвия бокорезов закруглить и сделать в середине их проточку. После такой доработки плоскогубцев, кромки бокорезов станут тупыми и уже не смогут перекусывать, а только сдавливать.
Соединение проводов большего сечения опрессовкой
Для соединения электропроводов большего сечения, например в силовых щитах домов, применяются специальные наконечники, которые обжимаются с помощью универсальных пресс-клещей, например типа ПК, ПКГ, ПМК и ПКГ.
Для опрессовки каждого типоразмера наконечника или гильзы требуется своя матрица и пуансон, набор которых обычно присутствует в комплекте клещей.
Для опрессовки наконечника на провод, с провода сначала снимается изоляция, провод заправляется в отверстие наконечника и заводится между матрицей и пуансоном. За длинные ручки пресс-клещей сжимаются. Наконечник деформируется, обжимая провод.
Для того, чтобы правильно выбрать матрицу и пуансон для провода, они обычно промаркированы и у фирменных пресс-клещей на матрице имеется гравировка для опрессовки какого сечения провода матрица предназначена. Число 95, выдавленное на наконечнике означает, что данная матрица рассчитана на обжим в наконечнике провода сечением 95 мм2.
Соединение проводов заклепкой
Выполняется по технологии винтового соединения, только вместо винта используется заклепка. К недостаткам следует отнести невозможность разборки и необходимость наличия специального инструмента.
На фото пример для соединения медного и алюминиевого проводников. Более подробно о соединении медного и алюминиевого проводников изложено в статье сайта «Соединение алюминиевых проводов». Для того, чтобы соединить проводники заклепкой, нужно на заклепку одеть сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня).
При соединении проводников из одного металла, разрезную шайбу (гровер) между ними прокладывать не надо, а одеть гровер на заклепку первым или предпоследним, последней должна обязательно быть обыкновенная шайба.
Осталось купить провод СИП 2х16 и необходимые материалы для его монтажа:
Два анкерных зажима, один будет держать провод СИП 2х16 к дому за крюк в стене дома, а другой провод СИП 2х16 на опоре.
Два ответвительных прокалывающих зажима, соединяющих медный кабель 2х6, подключенный к электросчетчику в щитке, и провод СИП 2х16 от опоры ЛЭП (переход с алюминия на медь).
Крюк на стене, на котором при помощи анкерного зажима будет закреплен провод СИП 2х16 к дому, был сделан самостоятельно. Загнули полукругом отрезок арматуры диаметром 10 мм и приварили его к пластине 150х200 мм, которую на 6 саморезов длиной 80 мм, прикрутили к стене дома.
Можно купить и готовые крюки для монтажа анкерных зажимов. На фото представлены монтажные крюки для СИП 2х16, производитель КВТ.
Просверлил деревянную стену дома сверлом по дереву (перьевым) диаметром 24 мм, и вывел от электрощита на улицу вводной медный кабель в гофре. Но….правильно выводить провода и кабели из стены дома через металлической трубу. Почему отверстие на улицу, чтобы соединить медный кабель 2х6 и провод СИП 2х16 было просверлено именно здесь, объяснял в статье “Как собрать электрощит своими руками“.
Примерно, через 45 дней приехали электромонтеры, отключили ЛЭП и заменили старые провода к дому на новый провод СИП 2х16. По правилам электросетевая компания, должна была произвести замену на новый провод СИП 2х16, в срок не более 30 календарных дней, но что-то у них и соседа не получалось состыковаться в одно время, поэтому все прошло без взаимных претензий.
Чтобы верно подключить провод СИП 2х16 на опоре к ЛЭП-0,4 кВ и в доме к электросчетчику, необходимо правильно соединить фазный провод СИП 2х16 с фазным проводом на опоре ВЛ и нулевой провод СИП 2х16 с нулевым (PEN). Провода СИПа 2х16 помечены цветом, “красный”- фазный провод СИП 2х16, “синий” – нулевой провод СИП 2х16, либо фазный провод – обычный черный, а нулевой – помечен синим цветом.
- Алюминиевый провод СИП 2х16 и медный кабель 2х6 от электрощита соединили скруткой, что запрещено ПУЭ. Электромонтеры сослались на то, что специальные ответвительные прокалывающие зажимы, часто либо “не допрокалывают” провода, либо могут “перерубить” вводной провод к дому, вообщем, получилось бы плохое соединение проводов. Хотели напрямую подключить провод СИП 2х16 к электросчетчику, но алюминиевый провод СИП 2х16 сечением 16 мм2 прокладывать по стене дома и заводить в электрощит, тоже удовольствие не из приятных.
- Оставили большой запас провода СИП 2х16 на стене дома. Зачем он такой нужен? Тем более на самой опоре тоже есть запас СИПа, который намотали вокруг опоры ВЛИ.
Также провод СИП 2х16 от опоры ЛЭП до дома, слабо натянут и сильно провисает, это лучше,чем если бы он был натянут, как струна, но и это тоже плохо.
Я рекомендовал соседу вызвать их обратно, выполнить соединение провода СИП 2х16 и вводного медного кабеля 2х6 к электросчетчику при помощи специальных проколов для СИП 2х16 или орешков и подтянуть провод СИП 2х16 к опоре ЛЭП, ну и соседу, когда приедут электромонтеры и отключат ЛЭП, укоротить медный кабель 2х6, чтобы избавиться от мотков на стене дома.
Для трехфазного подключения, в принципе, всё будет тоже самое только в 2 раза больше, т.е. по четыре анкерных и прокалывающих зажима и СИП 4х16.
Ниже показан правильный переход с алюминия на медь и ввод медного кабеля через металлическую трубу в дом.
Спасибо за внимание
Подключение СИП на фасаде дома
На фасаде СИП крепится за такой же кронштейн, как и на опоре. На деревянных конструкциях крепеж можно сделать через шурупы глухари или саморезы для лаг и реек.
На бетонных и кирпичных – через клиновой анкер или анкерный болт.
Если фасад уже отделан чистовым материалом и не хочется его портить многочисленными отверстиями, вместо кронштейна возьмите крюк-шуруп.
Просверливаете стену всего в одном месте и закручиваете туда данный крючок.
За него цепляется анкерный зажим с проводами.
Ошибка №13
Не выбирайте сюда анкера с повышенной разрушающей нагрузкой.
Принцип здесь тот же, что и с бугелем.
