Проверка батарейки мультиметром

Для обнаружения полностью неисправных элементов будет достаточно несложной проверки:

  • перейти в режим мультиметра в соответствии с измерениями величины постоянного напряжения;
  • предел измерений должен быть равным 20В;
  • щупы прибора плотно прижать к контактам проверяемого аккумулятора и вымерять уровень напряжения;
  • снять показания тестера.

Если значения, полученные после тестирования, больше 1,35В — элемент полностью исправен и может использоваться в любых приборах. Когда чуть меньше, но не менее 1,2В — его можно установить в устройства, которые не требуют большого количества энергии. При еще меньших показателях пользоваться батареями невозможно, следует отправить их на утилизацию.

Стоит отметить, что такая проверка не дает полной картины, поскольку показывается величина напряжения без нагрузок (ЭДС).

Как нагрузочный элемент может применяться обычная маленькая лампочка для карманного фонарика. Светодиодные не подойдут, так как обладают незначительным сопротивлением. Объем нагрузок должен находиться в пределах 100−200мА — такие показатели у многих современных электроприборов со средней мощностью.

Теста без нагрузок вполне достаточно, чтобы отбраковать явно непригодные для дальнейшего пользования элементы питания. Если тестер показал меньше 1,2 В, то нет смысла устраивать дополнительные проверки. Вот, собственно, самый простой вариант того, как проверить батарейку мультиметром.

Как проверить батарейку?

Как известно, срок службы батареек различен и когда выходит из строя одна, это влечет за собой прекращение работы всего электронного прибора в независимости от того, остались в нем рабочие батарейки, или нет

Поэтому очень важно уметь определять емкость заряда, чтобы понять, можно ли использовать севшую батарейку в оборудовании с меньшими показателями потребляемой мощности или ее пора утилизировать. Как проверить батарейку – в этой статье

Как проверить работоспособность батарейки?

  1. Для этого понадобится такое устройство, как мультиметр. Присоединить щупы тестера к батарейке, соблюдая полярность, то есть плюс к плюсу, а минус – к минусу. Установить переключатель рода работ на значение «Амперы – постоянный ток». Положение «Вольты» для проверки батареек не используется.
  2. Тем, кто интересуется, как проверить батарейки в домашних условиях по напряжению, необходимо включить нагрузочный резистор. Значительное входное сопротивление можно обеспечить именно включением тестера в режим измерения напряжения. С минимальной нагрузкой батарейка отобразит практически полное, либо абсолютно полное напряжение. В случае, если неисправную батарейку установить в любое устройство, то напряжение тут же пойдет на спад.
  3. Тем, кто интересуется, как проверить, работает ли батарейка, необходимо переключить тумблер, ответственный за род работ, в режим постоянного тока на максимальный предел, то есть установить напротив надписи на устройстве «Режим проверки постоянного напряжения». Коснуться щупами выводов батарейки буквально на 1–2 секунды, успев зафиксировать показания мультиметра. Дольше держать не стоит из-за опасности короткого замыкания, что может негативно сказаться на функционировании источника питания. Снять показания тока с прибора для определения пригодности батарейки.
  4. Спрашивающим, как проверить емкость батарейки, выводы о ее работоспособности можно сделать, исходя из следующих данных: величина тока в пределах 4–6 Ампер характерна для нового источника питания, тока в пределах от 3 до 4 Ампер хватит, чтобы обеспечить питанием портативную аппаратуру, хотя и ненадолго. Если тестер выдал результат от 1,3 до 2,8 Ампер, то батарейку можно вставить в аппаратуру с низким потреблением тока, например, пульт дистанционного управления.

Если наряду с новыми батарейками есть и такие, у которых величина тока составляет от 0,7 до 1,1 Ампера, то не стоит торопиться их выбрасывать. Такой севший источник питания можно установить в прибор совместно с новым и обеспечить его качественную работу.

Как проверить аккумулятор iPhone с помощью ПК

Проверить состояние батареи можно и при помощи компьютера. Для этого также понадобится установка дополнительных программ. Они проверят износ аккумулятора и количество полных перезарядок, которые были выполнены на данный момент.

На Windows

Отличным приложением для операционной системы Windows, будет iBackupBot. Его главным предназначением является управление файлами на iPhone. Однако с ее помощью можно проверить состояние батареи на текущий момент.

Для работы с iBackupBot на компьютере должна быть установлена программа iTunes.

Чтобы проверить износ аккумулятора на компьютере при помощи iBackupBot, необходимо:

  1. Загрузить программу с официального сайта, и установить ее на компьютере.
  2. Запустить iBackupBot.
  3. Подключить смартфон к компьютеру при помощи кабеля.
  4. В левой части окна выбрать раздел «iPhone».
  5. В открытом окне кликнуть на «More information».

После этого будет отображено окно, в котором следует обратить внимание на раздел «Battery». Здесь представлена вся интересующая информация

Пользователю понадобится три пункта:

  • CycleCount – показывает количество полных перезарядок смартфона;
  • DesignCapacity – указывает на емкость аккумулятора, которая была изначально;
  • FullChargeCapacity – емкость аккумулятора на текущий момент.

Чтобы оценить состояние своего телефона, пользователю следует сравнить последние два пункта. Если между ними нет большой разницы, значит батарея в нормальном состоянии. Если же текущее значение намного меньше предыдущего, значит аккумулятор сильно износился.

На MacOS

На компьютере с операционной системой MacOS, существует два способа проверки износа батареи. Первый заключается в использовании стандартных возможностей устройства. Последовательность действий в таком случае будет следующей:

  1. Подключить смартфон к компьютеру.
  2. Запустить приложение Console app.
  3. Ввести команду «batteryhealth».
  4. Выбрать из списка нужное устройство.

После этого пользователю следует обратить внимание на значение «BatteryHealth». Его показатель должен быть не ниже «Good»

Также пользователь может воспользоваться сторонним приложением «coconutBattery». Ее необходимо скачать с официального сайта, а затем запустить на компьютере. После этого, необходимо подключить смартфон, и выбрать его из списка устройств. На экране отобразится информация о том, в каком состоянии находится аккумулятор подключенного смартфона.

Подробнее о том, как проверить состояние аккумулятора с помощью «coconutBattery», можно посмотреть в данном видео

Измерение остаточного напряжения

Для
проверки батарейки прибором нам понадобится обычный китайский мультиметр. С его
помощью нужно будет замерить напряжение на полюсах (+ и -).

Обратите
внимание – на панели мультиметра есть две шкалы:

постоянное напряжение – DCV

переменное напряжение — ACV

Нам
понадобится “постоянка”. Устанавливаете переключатель в положение 20V.

Два
щупа вставляете в следующие разъемы:

черный – в COM (общий)

красный – в VΩmA

Находите
на батарейке плюсовой и минусовой контакт и прикладываете черный щуп к минусу,
а красный к плюсу.

По большому счету полярность при таких замерах существенной роли не играет.

Если
перепутаете плюс и минус, то на экране просто высветятся показания с
отрицательными значениями (перед цифрой будет стоять значок “минус”).

Номинальное
напряжение батарейки обычно указывается на ее корпусе.

Значения,
которые покажет мультиметр должны соответствовать этим данным, либо быть чуть
больше.

Например,
алкалиновая (щелочная) батарейка типоразмера АА (пальчиковая), имеет
номинальное напряжение 1,5 вольт. На исправном и заряженном элементе мультиметр
должен показать 1,5 – 1,6V.

Если
батарея будет немного разряжена, то и значения будут чуть меньше чем 1,5В.

Здесь
действует следующее правило:

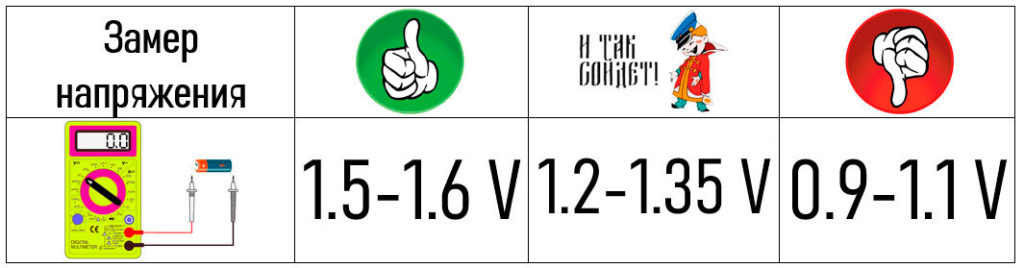

когда мультиметр показывает напряжение 1,35V и выше – элемент питания считается еще более-менее рабочим

Если
значение меньше – от 1,2 до 1,35V, не стоит его сразу выбрасывать в
мусорку. Батарейки вполне сгодятся для маломощных устройств:

калькулятор или электронные часы

компьютерная мышка

пульт дистанционного управления

Можете
тут же вставить их в пульт и проверить работоспособность, направив глазок в
камеру смартфона. На экране телефона должен быть виден инфракрасный сигнал.

Правда
современные смартфоны сплошь и рядом оснащены инфракрасным фильтром, плюс
многие TV уже управляются по Wi-Fi без всякого ИФ сигнала,
поэтому подобный фокус работает не всегда.

Ошибка!
Только не вставляйте два элемента питания (один хорошо заряженный, другой плохо) в одно устройство.

У
них будут разные токи отдачи и в дальнейшем произойдет окисление контактов.

При
напряжении менее 1,2V батарея считается прилично севшей. При 0,9V полностью разряженной.

Ее следует выкинуть или утилизировать (что в наших реалиях одно и то же).

Обратите
внимание, если у вас аккумуляторные устройства и они при подобной проверке дают
околонулевые значения, это однозначно говорит о том, что АКБ хлам и подлежит
утилизации. Ошибка!
Не думайте, что поставив на подзарядку вы реанимируете такую батарею и сделаете ее снова работоспособной.


Ошибка!
Не думайте, что поставив на подзарядку вы реанимируете такую батарею и сделаете ее снова работоспособной.

Через светодиод

Плоские
батарейки таблетки CR2032 (3V) удобно проверять маленьким единичным
светодиодом.

Достать его можно практически из любой китайской игрушки, которая моргает, светится и переливается разными цветами. Например, из машинки или куклы.

Находите
на светодиоде плюсовую и минусовую ножку и касаетесь ими корпуса батарейки, вот
таким образом.

Как
найти на подобном светодиоде плюс и минус? Та ножка, где находится большая
пластинка – это минус. Там, где маленькая – плюс.

Ошибка!
Обратите внимание, у красных светодиодов может быть наоборот!

Если перепутаете полярность, ничего конечно, не сгорит, просто светодиод не будет светится. Те батарейки, где свечение будет еле-еле, можете смело выбрасывать, даже если при замерах напряжения они показывали хорошие результаты.

При
этом красный светодиод очень критичен к току. И там, где зеленый, синий и
другие загорятся, красный может и не работать!

Поэтому,
когда горит красный, батарейка однозначно исправная.

Проверка посредством измерения силы тока

Эта методика может применяться исключительно для новых элементов питания и дает возможность оценить мощность непосредственно перед покупкой. Положение прибора должно находится в зоне постоянного тока. Для получения адекватных измерений необходимо:

  • тестер установить на максимальный предел измерений;
  • щупы прибора плотно прижать к аккумулятору;
  • через несколько секунд после того как значение тока на индикаторе остановится, убрать щупы.

Нормальные значения — это 4−6 ампер. Если значение составляет 3−3,9 ампер, то ресурс батареи снижен, но ее еще можно установить в портативной аппаратуре. Когда видите цифры 1,3−2,9 ампер — для бытовых приборов такой элемент вряд ли сгодится, но подойдет для любых совместимых пультов ДУ (необязательно телевизионных).

Проверка батареек способом измерения силы тока

Такой способ подойдет для только что купленных батареек, который позволяет измерить их мощность на начальном этапе.

Похожее: Как измерить силу тока мультиметром

Для этого:

  • мультиметр должен быть подключен для измерения постоянного тока;
  • поставить ограничитель измерения на максимум;
  • измерить напряжение, соединив щупы устройства с контактами новой батареи;
  • дождаться момента, когда на индикаторе отобразится самое большое значение электричества, щупы удалить.

Показатель величины тока следующие:

  • 4-6А – норма;
  • 3-3,9 А – ресурс элементов питания уменьшился, пригоден для портативной аппаратуры;
  • 1,3-2,9 А – применять в бытовых устройствах противопоказано, только для устройств с малым
  • потреблением электроэнергии;
  • 0,7-1,1 А – только для приборов с низким уровнем потребления электричества, снижает уровень работы установки. Применять только в крайнем случае.

Как проверить батарейку стрелочным мультиметром?

Для проверки берем нужный аккумулятор и так же как с цифровым подсоединяем клеймы к положительному и отрицательному полюсу.

Не забудьте перевести прибор в положения измерения батареек!

В принципе проверить батарейку можно и без тестера. Для этого потребуется поставить ее вертикально приподнять на 2 см и отпустить. Если она отскочит значит севшая. Заряженная же сильного отскока не даст.

Проверка батарейки на работоспособность без прибора так же осуществляется и с помощью обычно лампы. Но этот тест покажет лишь то что есть напряжение, вольтаж, и она не разряжена. В общем ее можно использовать. Данный эксперимент можно проводить в домашних условиях.

Работает ли батарейка, можно узнать, тогда, когда вы вставите ее в нужное электронное устройство. Либо же с помощью тестера, то есть мультиметра. Или простым способом, указанным выше. Таким способом можно проверить круглую пальчиковую батарейку и многие другие.

Есть специальная программа проверки емкости батареи для андроида 3C Battery Monitor Widget! Но она поможет определить объем энергии лишь на телефоне.

Теперь вы знаете, как осуществляется проверка мультиметром батареек и выявляется напряжение!

Не знаю, как у вас, а у меня постоянно собирается куча различных элементов питания от бытовых гаджетов. Их приходится периодически сортировать, а часть отправлять в утиль. Для этого использую различные методы электрических замеров.

В этой статье рассказываю, как мультиметром проверить батарейку доступными способами и объясняю, как ее правильно хранить и эксплуатировать.

Проверка заряда без нагрузки

Этим способом вы сможете обнаружить уже непригодные элементы.

Вам нужно:

  • настроить мультиметр в соответствии с величиной постоянного напряжения;
  • поставить ограничение измерения 20 В;
  • измерить напряжение, соединив щупы устройства с контактами элемента;
  • зафиксировать результат тестера.
  • В зависимости от напряжения можно определить работоспособность:
  • выше 1,35 В – заряд пригоден для стабильной работы каждого устройства;
  • ниже 1,35 В, но более 1,2 В – подойдет устройствам, потребляющим мало энергии;
  • ниже 1,2 В – смело утилизируйте.

Однако чтобы в полной мере оценить батарею, необходима проверка под нагрузкой. Для элементов с зарядом ниже 1,2 В операция бесполезна.

Путем измерения силы тока

Этот способ поможет пользователям оценить емкость батарейки:

  1. Изменяем настройки мультиметра путем переключения красного щупа в гнездо с указанием максимального тока. Одновременно выставляем указатель в зону постоянного тока и фиксируем его напротив максимального значения тока (в современных приборах это 10А).
  2. Подсоединяем щупы измерительного прибора на пару секунд к полюсам батарейки.
  3. Прерываем проверку сразу после того, как цифры на экране перестают увеличиваться.
  4. Запоминаем полученный результат.

Важно!!! Максимальная продолжительность этого теста не должна превышать 2 секунд, чтобы «короткое замыкание» не вывело из строя элемент питания. Результаты этой проверки очень информативны

Свежие батарейки должны одномоментно выдавать от 4 до 6А. Показатели слегка подержанных элементов питания, которые еще можно использовать в мощных устройствах, могут упасть до 4 и даже 3А. Если сила тока в источнике питания во время измерения падает до 1,2А, то его еще можно использовать в маломощных приборах. Все что ниже можно сразу выкидывать на свалку или сдавать в утилизацию

Результаты этой проверки очень информативны. Свежие батарейки должны одномоментно выдавать от 4 до 6А. Показатели слегка подержанных элементов питания, которые еще можно использовать в мощных устройствах, могут упасть до 4 и даже 3А. Если сила тока в источнике питания во время измерения падает до 1,2А, то его еще можно использовать в маломощных приборах. Все что ниже можно сразу выкидывать на свалку или сдавать в утилизацию.

Как узнать рабочая батарейка или нет?

Ниже приведены несколько вариантов от самых безумных до самых практичных.

Метод №1. Самый безумный.

Возьмите 2 батарейки и соедините их последовательно, положительный полюс к отрицательному, а отрицательный к положительному. Дальше смочите палец и приложите к нему минусовой конец батарейки. К плюсовому приложите язык. Если будет щипать значит элемент питания рабочий. Но не стоит этим увлекаться.

Метод №2. Будь те внимательны.

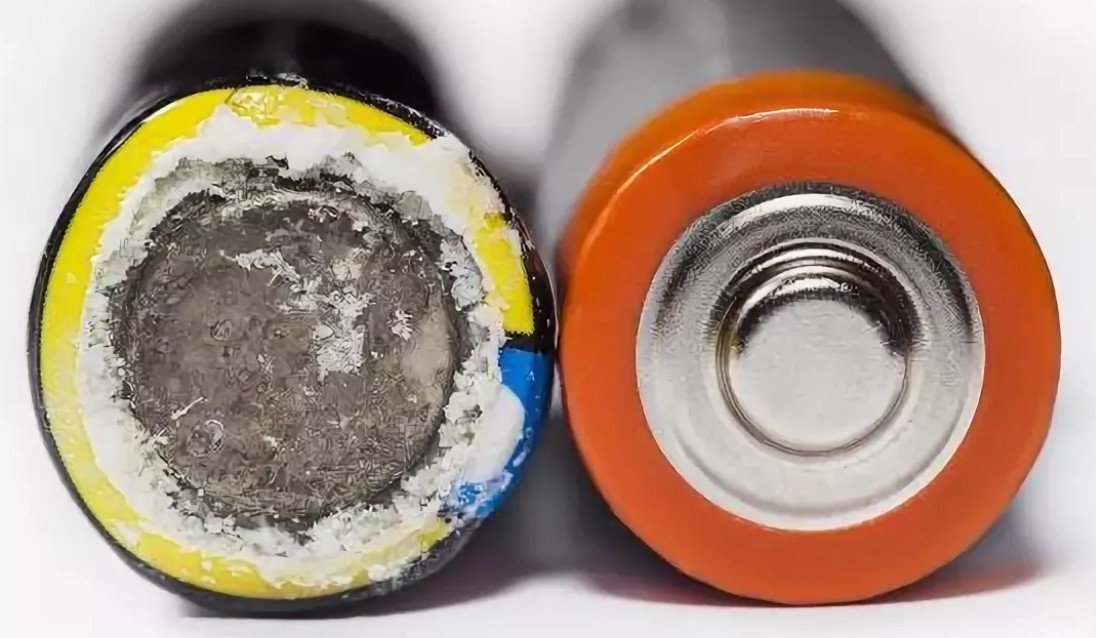

Обратите внимание на внешний вид источника питания. Если на одном из полюсов замечена жидкость или окисление — значит батарея не годна

Лучше всего ее отнести в пункт приема.

Значит эта батарейка кончилась, то есть села.

Метод №3. 100% рабочий!

Чтобы узнать работает ли батарея или нет потребуется обычный тестер. Иначе его называют мультиметр. С помощью этого прибора можно замерить количество амперов и напряжение. Подобная информация 100% ответит на вопрос о пригодности.

Нужно провести замеры тока при коротком замыкании. Если он составит меньше 0,3 ампер, то такие элементы считаются негодными. Средними являются с током от 0,3 до 0,7 ампер. Если ток больше 0,7 это очень хорошие батарейки!

Элементы питания типа «АА» можно проверить и с помощью измерения напряжения. Если оно 1,3-1,5 вольта, то в принципе такой элемент годен к эксплуатации.

Метод №4. Проверка электроприборами!

Для этого используются следующие устройства:

  • Микро моторчик.
  • Лампа накаливания на 1,5-3 вольта.

При хорошем вращении мотора в течение 1-2 минут, батарейку можно считать рабочей. Если двигатель сначала крутится нормально, а потом все медленнее и медленнее, следует отказаться от такой батарейки.

С лампой дела обстоят практически так же. Длительное яркое горение сигнализирует о хорошей работе источника питания. Ну а тусклое и слабое свечение говорит, что элемент уже отработал свое.

Метод №5. Устойчивость.

Данный способ определения рабочая батарейка или нет заключается в следующем:

  1. Возьмите элемент питания в руки и поднимите его над ровной поверхностью.
  2. Поднятие выполните на высоту от 1-3 сантиметров.
  3. После отпустите батарейку.

Если источник питания упадет, значит он является не годным. Тот который будет стоять вполне пригоден к использованию. В момент выполнения этого эксперимента проследите за тем, чтобы руки не тряслись.

Метод не является надежным, так как имеет высокую погрешность. Вполне работоспособная батарея может падать.

Подходит для проверки щелочных или алкалиновых батареек. В них содержится электролит в виде геля. Наличие этого вещества не дает батареи сильно отпрыгивать от поверхности. Когда элемент разряжен, то внутри него гель затвердевает. Это приводит к повышенной прыгучести батареи, и она падает.

Совет: Если в пульте телевизора сели батарейки, и он не работает, проверьте их мультиметром. Известно, что элементы питания разряжаются неравномерно. Поэтому 1 батарея обязательно будет с большим напряжением, а другая с меньшим. Где маленький вольтаж ту можно отнести в пункт приема, а к оставшейся докупить новую.

Таким образом использую 5 способов проверки вы узнаете рабочая батарейка или нет!

Как измерить в батарейке силу тока

Как проверить батарейку на силу тока? Данному исследованию подвергаются только новые батарейки. Мультиметр выставляется в положение постоянного тока на предел «10А». При этом щуп плюсовой красного цвета необходимо вставить в гнездо «10А», а минусовой черный включается в источник «COM». Переключатель переводиться на самый большой предел измерений. Щупы присоединить к контактам батарейки.

По истечению 1-2 секунды, щупы необходимо убрать. Данный показатель рабочего состояния варьируется от 4-6А. Малое количество времени прикосновения при измерении обуславливается сокращением работоспособности батарейки при данной процедуре.

Происходит короткое замыкание, при этом мощность рассеивается на сопротивлении батарейки, что приводит к нагреванию элемента. Поэтому злоупотреблять таким способом исследования не рекомендуется.

Измерение ёмкости мультиметром

Второй вариант измерения заряда автомобильного АКБ — проверка емкости с помощью мультиметра. Стоит отметить, что нормальные показатели, при проверке без наличия нагрузки, составят от 12 до 12,5В, а при наличии нагрузки — 11В.

Чтобы узнать емкость аккумулятора требуется выполнить следующие действия:

  1. Удостоверьтесь, что батарея полностью заряжена.
  2. Затем присоедините к аккумулятору электрическую цепь с нагрузкой на 2 минуты. Для этого можете применить лампочки фар соединенные друг с другом.
  3. Если лампы горят не ярко, а результат измерения показывает меньше 12,4В, то АКБ полностью рабочая, но при этом у вас возникнут проблемы при заведении двигателя в зимний период.
  4. Если результаты менее 12, то ваш АКБ требуется заменить на новый.

При периодичной проверке заряда и емкости этого устройства, вы избежите различные проблемы при поездках и сможете обеспечить безопасность для бортового компьютера авто. Благодаря мультиметру вы будете всегда знать о заряде батареи сможете своевременно подсоединять его к зарядному устройству.

Таким образом вы хорошо продлите срок эксплуатации батареи. Еще один критерий — вы будете уверены в том, что машина не заглохнет в самый неожиданный и неудобный момент.

Проверка посредством измерения силы тока

Эта методика может применяться исключительно для новых элементов питания и дает возможность оценить мощность непосредственно перед покупкой. Положение прибора должно находится в зоне постоянного тока. Для получения адекватных измерений необходимо:

  • тестер установить на максимальный предел измерений;
  • щупы прибора плотно прижать к аккумулятору;
  • через несколько секунд после того как значение тока на индикаторе остановится, убрать щупы.

Нормальные значения — это 4−6 ампер. Если значение составляет 3−3,9 ампер, то ресурс батареи снижен, но ее еще можно установить в портативной аппаратуре. Когда видите цифры 1,3−2,9 ампер — для бытовых приборов такой элемент вряд ли сгодится, но подойдет для любых совместимых пультов ДУ (необязательно телевизионных).

Как увеличить срок службы батарейки

Выяснив, как измерить емкость и проверить вольтаж-ампераж одноразового гальванического элемента, стоит рассмотреть способы, позволяющие увеличить эксплуатационный срок.

Для этого следует соблюдать несколько рекомендаций:

  1. Защита от холода. На морозе одноразовые батарейки и многоразовые аккумуляторы разряжаются значительно быстрее. В этом легко убедиться, если выяснить, как измерить емкость АКБ мультиметром, и провести эту процедуру после использования батареи на холоде.
  2. Своевременное отключение. Во время длительного простоя нужно отключить питание устройства. Это позволит сохранить энергоресурс элемента и предотвратить несвоевременную разрядку.
  3. Соблюдение эксплуатационных сроков. Рекомендуется покупать «свежие» батарейки, выпущенные не более чем 3–4 месяца назад. Старые экземпляры хуже держат заряд, особенно если при хранении не поддерживались оптимальные климатические условия.
  4. Применение батареек одного производителя. В большинстве электроприборов используются от 2 до 6 гальванических элементов, иногда больше. В этих случаях рекомендуется пользоваться батарейками одного бренда с одинаковыми характеристиками. Совместно они работают намного дольше и эффективнее, чем при одновременном использовании элементов разных производителей.
  5. Защита от повреждений. Несмотря на довольно прочный корпус, батарейку можно повредить. При нарушении целостности корпуса элемент не проработает долго. Его лучше сразу же поменять на новый.
  6. Защита от перегрева. Также как и низкие температуры, избыточное тепло негативно влияют на работоспособность элемента. При перегреве в корпусе батареи ускоряются химические процессы, что сопровождается выделением тепла и снижением энергоемкости. Низкокачественные гальванические элементы могут взрываться, поэтому их категорически запрещено утилизировать путем пиролиза.

Считается, что пальчиковые батарейки нельзя заряжать. На самом деле такой процесс допускается, однако его эффективность минимальна. Заряжать гальванический элемент целесообразно только в случае, если энергоемкость израсходована наполовину или меньше. Восстановлению не подлежат экземпляры с поврежденными электродами или засохшим электролитом.

Для подзарядки используется специальное устройство, внутрь которого помещают батарейки. Процесс длится 1–2 часа, при этом необходимо следить за нагревом элемента. Корпус должен быть теплым, но не горячим. Если гальванический элемент перегрелся, его необходимо извлечь из зарядного устройства.

Проверка пальчиковых батареек мультиметром

Для проверки пальчиковых батареек воспользуемся цифровым мультиметром. Это удобное устройство, с помощью которого проверяется напряжение, сила тока, сопротивление, целостность провода, емкость и многое другое.

Что бы правильно проверить батарейку мультиметром щупы устройства должны быть установлены подобным образом.

Переводим переключатель в левую сторону на значение 20.

Красный провод отвечает за «+», Черный провод отвечает за «-».

Берем красный щуп и присоединяем его к положительному полюсу источника питания. Затем берем черный щуп и прислоняем его к отрицательному полюсу или просто минусу.

После того как соединение будет выполнено прибор покажет точное напряжение батареи «аа» типа. Стандартное напряжение для пальчиковой батарейки равно 1,5 вольта. Ничего страшного если прибор показывает 1,54 или 1,45 вольт. В целом если судить по напряжению, батарея пригодна к использованию. Но если она не работает хоть и показывает хороший вольтаж, значит, у нее очень низкая сила тока либо имеется какое-то повреждение. В этом случае лучше приобрести новую.

Таким образом, проверка пальчиковых батареек мультиметром выполняется, так как показано на рисунке.

Краткий алгоритм действий:

  1. Подсоединяем к измерительному устройству черный щуп в самую нижнюю лунку.
  2. Присоединяем в среднюю лунку красный щуп.
  3. Устанавливаем рычаг на цифру 20 с левой стороны.
  4. Берем красный провод и подсоединяем его к плюсу аккумулятора.
  5. Берем черный провод и крепим его к минусу батареи.
  6. Смотрим отображаемое значение на дисплее устройства.

Как проверить батарейку мультиметром под нагрузкой?

Для выполнения подобной процедуры необходимо подсоединить батарейку к электрическому устройству. Например, к микро моторчику, лампочке или светодиоду. И параллельно прикрепить контакты измерительного устройства. На рисунке ниже, показано как это можно реализовать, так же приведена схема электрической цепи.

Для эксперимента был взят обычный моторчик на 3v. Такие ставят почти во все электрические игрушки. Провода к батареи прикреплены с помощью обычной изоляционной ленты.

Первым делом соединяем элемент питания и моторчик, а затем встык соединения втыкаем щупы мультиметра. Как видно из рисунка на дисплее отобразилось значение 1,49 вольт. Это ниже на 0,06 вольта от первоначальных значений. Такое падение произошло за 2 минуты работы моторчика. Таким образом работоспособность батарейки находится на нормальном уровне.

Автомобильный аккумулятор

Владельцы автомобилей также могут интересоваться, как измерить емкость аккумулятора мультиметром. Инструкция проведения этого процесса содержит ряд особенностей. АКБ могут иметь датчик, позволяющий определить их емкость и изменение заряда. Однако далеко не в каждом автомобильном аккумуляторе есть такая функция. В этом случае поможет оценить показатели мультиметр.

При проведении теста производится замер напряжения на клеммах. Полностью заряженная АКБ будет иметь результат 12,6 В. Если же показания снизятся до 12,2 В, это говорит о частичной разрядке батареи. При этом владелец авто должен подзарядить аккумулятор.

Если без нагрузки на АКБ мультиметр показывает цифру меньше 12 В, это означает, что прибор полностью разряжен. Критичными считаются показания прибора менее 11 В. В этом случае батарея больше не может эксплуатироваться. Также аккумулятор нельзя будет заряжать, поэтому придется приобретать новое оборудование.

Похожие записи:

Теплоизоляция технониколь для стен, пола, кровли и фасада Тайна египетского треугольника, история появления, строительные советы фото Сложно, но можно: стол бесконечности своими руками Полиспаст для автомобиля своими руками Датчики влажности почвы своими руками Как хранить иголки: идеи и лайфхаки для рукодельниц
