Разновидности
Беспроводные выключатели классифицируются по трем основным признакам:
- Способу управления освещением. Предлагаемые сегодня торговлей девайсы оснащаются кнопочными или сенсорными переключателями, пультами дистанционного управления (ДУ).
- Возможности плавной регулировки потока света. Изменение интенсивности освещения производится длительным нажатием на специальную кнопку устройства с встроенным диммером.
- Количеством управляемых осветительных приборов. Существуют беспроводные ДВ, рассчитанные на 1-2-3 и более групп светильников с разным количеством ламп.
Применение дополнительных опций позволяет настраивать функцию задержки исполнения команды на несколько секунд. Она позволяет, например, пользователю совершить ряд действий при включенном освещении до погружения комнаты в полную темноту.
С пультом управления
Наряду с встроенными выключателями, дистанционное управление единичными осветительными устройствами или большими группами светильников может осуществляться с кнопочного брелока или пульта ДУ. На каждый канал на пульте отводится по две кнопки. Одной включают электропитание и увеличивают яркость свечения, другой снижают интенсивность света или отключают электроприборы.
Включение/выключение нагрузки осуществляется кратковременным нажатием кнопкив течении 0,1–1 с, а регулировка светового потока производитсяудержанием той же кнопки более 1 секунды. В заводскую комплектацию входят винты для настенного крепления аксессуара.
Многоканальный радиовыключатель
В многоканальном радиовыключателе допускается настройка до 8 каналов, подключаемых к системе освещения. Это позволяет регулировать освещение во всей квартире или комнатах в доме.
Чтобы не было путаницы, радиовыключатели запоминают адреса исключительно «родных» пультов и выполняют только команды своего битрейта.
Он задается определенной скоростью передачи и приема информации, измеряемой в кбит/с, при этом частота передаваемого сигнала 30-40 кГцостается неизменной. Основой каждого пульта служит генератор импульсов, сигнал которого модулируется кодом определенной команды. Некомплектный пульт ДУ можно отвязать и привязать к девайсу, если его уникальный номер совпадает с аналогичным кодом выключателя.
Сенсорные панели
Внешне сенсорная панель представляет экран из кристаллического стекла с нанесенной разметкой, визуализированной подсветкой. Кратковременным прикладыванием пальца осуществляется коммутация, а удержанием в обозначенном месте панели производится регулировка освещенности диммером. Вносимая от соприкосновения емкость человека меняет параметры конденсатора в электростатическом поле, вырабатывается управляющий сигнал, от которого запускается схема коммутации выключателя. Отсутствие в конструкции механических клавиш увеличивает ресурс работы беспроводных ДВ до 100 тыс. включений.
Wi-Fi или радиочастотные
Наличие Wi-Fi-расширения в смартфоне, планшете или компьютере с выходом в интернет позволяет управлять освещением, используя гаджет по аналогии с пультом ДУ.При отправке определенной команды с гаджета после щелчка на пиктограмму устройства и соответствующий значок действия в ней, передатчик вырабатывает импульс. Затем он преобразуется в сигнал радиочастоты 2,4 ГГц или 5 ГГц Wi-Fi-роутера, который «ловит» приемник устройства, находящийся в зоне покрытия маршрутизатора.
Простая схема дистанционного выключателя
Данный выключать управляется посредством любого пульта дистанционного управления. Ну а сама схема уже коммутирует включение и выключение различных устройств. Схема довольна проста, и не содержит дорогих и дефицитных деталей.
Роль приемника сигналов, от пульта ДУ, выполняет модуль В1. На полевом транзисторе VT1 построен инвертирующий усилитель, на триггере DD1.1 – делитель частоты на 2, а сам выключатель образован из транзистора VT2 и реле K1. Питание усилителя и триггера осуществляется стабилизатором R7VD1, оно сглаживается конденсатором C3. А вот питание модуля B1 дополнительно фильтруется RC-фильтром состоящих из R1C1. Диод VD3 служит для защиты транзистора VT2, при обесточивании реле К1.
В исходном состоянии, после поступления питающего напряжения, триггер DD1.1 при помощи цепочки R6C5 переходит в нулевое состояние с низким уровнем напряжения на прямом выходе (выв.5), транзистор VT2 закрыт, реле обесточено. Если сигнал не поступает на модуль B1, то на его выходе присутствует высокий уровень, поэтому конденсатор C2 зарядится через резистор R3 и транзистор VT1 будет открыт.
Если на модуль B1 подать сигнал (нажать кнопку на пульте ДУ и направить на модуль), то на его выходе будут формироваться пачки импульсов. Конденсатор C2 через диод VD2 быстро разрядится и транзистор VT1 закроется. Перепад напряжения на его стоке (транзистора VT1) через C4 поступит на вход С триггера и переключит последний в единичное состояние, с высоким уровнем на выходе. Далее транзистор VT2 откроется, через реле потечет ток и контакты переключатся подавая или отключая напряжение нагрузки выключателя.
После того, как подача импульсов на модуль B1 прекратится, на его выходе вновь установиться напряжение высокого уровня, конденсатор C2 зарядится, транзистор VT1 откроется, конденсатор C4 разрядится. Следующее поступление сигналов на модуль B1 приведет к разряжению конденсатора C2, транзистор VT1 закроется, триггер переключится и транзистор VT2 управляющий реле, будет закрыт. Отсюда получаем, что после каждой подачи импульсов с пульта ДУ на модуль B1, устройство будет переключатся из одного состояния в другое.
В дистанционном выключателе применены резисторы МЛТ, С2-23. Оксидные конденсаторы марки К50-35, С4 – марки К10-17. Вместо модуля B1 – TSOP4836 можно применить SFH503-36. Диоды КД521А легко заменимы 1N4004, 1N4005, стабилитрон 1N4733 на 1N5338B. Реле должно срабатывать от напряжения 10-11 В. Один из вариантов печатной платы расположен ниже.

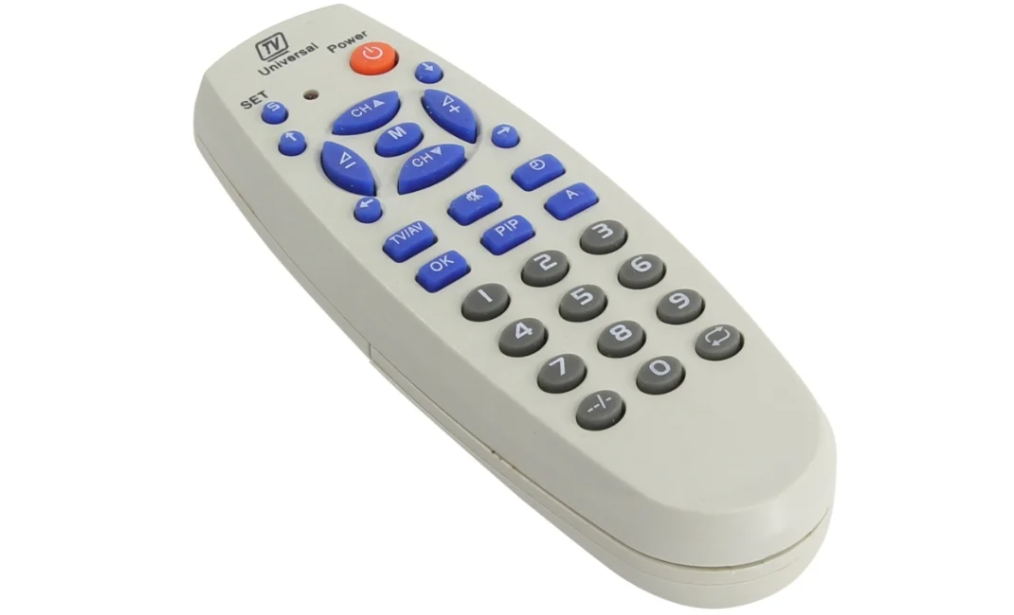

Универсальный и/или программируемый пульт ДУ
Универсальный пульт дистанционного управления может потребоваться в двух случаях:
- Не найдена замена для утерянного или вышедшего из строя старого пульта управления TV или другой бытовой техники.
- Множество различной бытовой техники в одном помещении делает управление ею с разных пультов чрезвычайно неудобным, так как понятие «правильного дизайна» и «оптимальной эргономичности» у всех производителей свое.
Различают два вида таких устройств: пульты, запоминающие команды (обучающиеся), и программируемые универсальные ПДУ. В первом случае, для ввода нужных кодов используется штатный ПДУ TV или другого устройства. Во втором, список доступных кодов и моделей техники, которыми можно управлять, находится в инструкции к прибору управления. Разница в том, что, несмотря на тысячи моделей устройств, поддерживаемых универсальными пультами, нужного устройства в этом перечне может не оказаться.
«Обучение» запоминающих пультов производится в соответствии с руководством пользователя и с использованием оригинального ПДУ. Если приобретенный пульт имеет на своей передней панели меньшее количество клавиш, чем у «родного», то в первую очередь следует программировать только те, которые необходимы.
После приобретения универсального многофункционального пульта не стоит выбрасывать старые штатные. Во-первых, они могут потребоваться, если новый внезапно выйдет из строя. Во-вторых, на универсальном может не оказаться некоторых нужных элементов. И в-третьих, они могут потребоваться для перепрограммирования в случае сбоя или смены элементов питания.
Назначение аппаратов
Любой бытовой электрический выключатель подключается в разрыв фазного провода. То есть на вход и выход подсоединяется проводник под напряжением, а нулевой провод остается целым. При подключении обоих проводов произойдет короткое замыкание электрической проводки. Для комнатного освещения применяются разные конструкции приборов, основным назначением которых считается:
- размыкание электрической сети;
- подача напряжения на светильник.
Обычно освещение включается и выключается пользователями вручную. Комнатные аппараты конструктивно предназначены для работы в электропроводке дома при номинальных параметрах сети, они не осуществляют отключение при больших нагрузках и коротких замыканиях. Для этого предназначены автоматические выключатели, устанавливаемые на входе в помещение. В их конструкцию входят:
- расцепители тока;
- устройства отсечки;
- механизмы гашения дуги.
Чаще всего провода подсоединяются к клеммам приборов винтовыми зажимами. Некоторые последние модели обладают пружинными клеммниками, которые позволяют ускорить монтаж электрооборудования.
Конструкция и принцип работы
Радиоуправляемое устройство с пультом
Основная часть радио выключателя света 220 В – реле, которое активируется пультом. По сигналу реле размыкает или замыкает цепь. Реле монтируют вблизи источника освещения – лампы, люстры – или внутри его корпуса. Для точечных систем оборудуется специальная распределительная коробка, внутри которой можно установить приемник сигнала.
Выключатель – это передатчик, который активирует реле. Он работает от генератора напряжения (более дорогие модели) или от пальчиковой батарейки. Передатчик переводит электрический импульс в радиосигнал. Крепится устройство в любом месте. К нему не подводятся провода, поэтому его можно сделать переносным – не привязанным к какому-либо месту. Передатчиком можно пользоваться без пульта.
Пульт передает сигнал с помощью инфракрасного излучения, поэтому включать свет можно только из той комнаты, где находится выключатель и приемник. Радиосигнал более универсален – управление освещением можно осуществлять из разных точек помещения.
Сенсорный беспроводной выключатель
Выключатели бывают:
- Сенсорные. Для включения лампы достаточно прикоснуться к панели управления.
- Кнопочные. Нужно нажать кнопку. Их может быть одна или несколько.
- С пультом ДУ. Есть также возможность подключения к телефону или компьютеру при наличии роутера.
В некоторых передатчиках есть специальное устройство – диммер, который способен регулировать степень освещения.
Кроме дистанционного выключателя в продаже можно найти автоматические датчики. Принцип действия этих устройств отличаются. Датчики могут срабатывать по хлопку в ладоши, приводиться в действие при наличии движения в помещении, включаться в том случае, когда света вокруг становится мало – подходят для освещения двора и близлежащей территории. Автоматические датчики стоят в несколько раз дешевле, чем дистанционные выключатели.
Кроме дистанционного пульта управление освещением может осуществляться с помощью брелока, настраиваться по специальной программе по дням недели, например, с 5 часов вечера зимой и до 10 вечера, затем с 6 до 8 утра. Далее программы выключают все осветительные приборы в доме. В выходные дни настройка проводится по другому графику.
Все радиовыключатели могут подключаться к системе Умный дом. В таком случае они подсоединяются к плате управления системой. Монтаж силового блока – приемника – может проводиться скрыто – в стену во время ремонта или за потолки.
Оригинальные пульты
И вот у вас поломался пульт (ну или потерялся). Первое что напрашивается на мысль – купить точно такой же. Как это сделать? Все очень просто. Нам нужно знать что-то одно из этого:
- Модель телевизора
- Модель пульта
Разумеется, не просто LG – а что-то разумное и с цифрами. На моем примере. Совсем недавно вылетел пульт на кухне от телевизора. Достаточно было перевернуть телевизор, глянуть на наклейку (вы можете сделать это и гуманнее, например, через чек от покупки), вбить эту модель в поиск на Алиэкспрессе, и уже через 3 недели новый пульт лежал на своем законном месте. Просто же?
В местных магазинах тоже можно поискать, но обычно пульты, вышедшие из строя в силу своего возраста, покидают витрины магазинов безвозвратно. Поэтому остается или в тридорога искать их в интернете, или обратиться к нашим китайским товарищам.
Универсальный пульт ДУ REXANT RX-188
Фото: market.yandex.ru
Это универсальный пульт дистанционного управления для телевизора, удовлетворяющий самому широкому спектру требований. Он подходит практически к любому типу телевизора: старым и новым моделям, к телевизорам популярных и малоизвестных брендов. Пульт оснащен всеми традиционными функциями и кнопками меню. Его отличают небольшие размеры, удобство и простота в обращении. Всё это делает его идеальным вариантом решения проблемы утери, поломки или выхода из строя оригинального пульта от телевизора. Универсальный пульт для телевизора отличается простотой в использовании, и совместим с большинством марок и моделей современных телевизоров. Универсальный пульт поддерживает такие функции, как меню, настройки, стандартные настройки, субтитры, канал, громкость, язык и т.д. что обеспечивает максимально полное и удобное управление телевизором. Имеет низкое энергопотребление, удобен и прост в настройке.
Универсальный пульт ДУ REXANT RX-188
Преимущества:
- Отличается простым пользованием
- Элементарная настройка
- Совместим с большинством телевизоров
- Максимально полное и удобное управление
- Поддерживает широкий функционал
- Отличается малыми размерами
- Низкое энергопотребление
- 2 батарейки типа ААА
Функции уличного освещения
Вне зависимости от масштаба объекта — будь это придомовая территория или автомагистраль — его нужно освещать в темное время суток. Свет нужен для безопасного передвижения жильцов дома, обеспечения движения автотранспорта, декоративной подсветки зданий или их отдельных элементов, освещения рекламы на билбордах и т. д.
Что касается частного жилья, помимо освещения подъезда к дому, подсветка выполняет следующие функции:
общее освещение территории (важно с точки зрения безопасности);
освещение ступенек в дом;
подсветка пешеходных дорожек;
освещение локальных участков (например, возле беседки);
декоративная подсветка архитектурных и ландшафтных особенностей участка.
Особенно стоит отметить защитную роль уличного освещения. Благодаря хорошей видимости появляется возможность визуального контроля за территорией (в том числе техническими средствами). Яркий свет отпугивает людей с плохими намерениями. В освещенном дворе любой объект заметен: не каждый злоумышленник решится на несанкционированное проникновение.
Схема подключения
Схема монтажа дистанционного выключателя
Для установки можно выбрать устройство, работающее на частоте 315 или 433 МГц. Большинство людей покупают 433 частоту. Монтировать можно на скотч или саморезы. Во втором случае установка производится в подрозетник, уже встроенный в стену.
К силовому модулю подводится напряжение 220 В, сам он устанавливается в колпаке люстры, за потолком или в распределительной коробке.
В схему может входить контактор для уличного освещения, так как мощность наружных светильников выше.
К одноклавишному выключателю можно припаять еще две кнопки, и он станет трехклавишным, тогда есть возможность установить еще 2 силовых блока.
Вход и выход определяется по количеству клемм:
- 2 – вход, сюда подключаются провода с напряжением;
- 3 – выход, сюда подключаются контакты, идущие на осветительный прибор.
Далее нужно сделать привязку к конкретному светильнику.
При отключении электричества, если прибор был включен, он не включится самостоятельно; если был выключен – не включится.
При выборе устройства нужно уточнять, как ведет себя система при перезагрузке после прекращения подачи электричества
Это важно, так как в отсутствие хозяев может произойти включение, и счетчик намотает немало киловатт
Схема пульта дистанционного управления
Для различения команд передающего блока используется метод кодирования. Перед трансляцией сигнала пульт выдает один или несколько синхронных пакетов, чтобы сенсорный приемник настроил цепь получения и синхронизировался с передатчиком по фазе и степени чувствительности.
Разработано две схемы для этой цели:
- Первая система используется в пульте дистанционном компании Philips (в соответствии с RC5 и RC4 протоколами). Посылка сигнала 0 дополняется цифрой 1, а посылка 1 требует прибавления 0. Сигнал 001 поступает в виде 010110 и считывается последовательно, а в пространство подается смоделированный пакет.
- Авторами второй кодировочной схемы являются представители компании Sony. Передается единица модулированным всплеском, а ноль означает паузу. Ноль передает кодированную информацию при одинаковом временном показателе единицы.
Исследования показали, что длительность сигналов варьирует отклонения времени на уровне +-10%. Передаваемые пакеты модулируются с помощью изменения частоты, что влияет на дальность работы устройства.
Обзор дистанционных включателей
ДУ типа «Сапфир-2503»
Ещё один тип беспроводных выключателей и устройств коммутации осветительного оборудования по радиоканалу выпускается таким известным . К ним следует отнести такие распространённые модели, как AWST-8800, AWST-8801, а также переносной брелок «СоСо» AKCT-510 и встраиваемый передатчик AWMT-230.
Читать далее: Как собрать сенсорный выключатель своими руками описание и схема сборки
Модели от двух последних производителей систем дистанционного управления практичнее и удобнее, чем подобные им выключатели с передачей сигнала по ИК каналу. С их помощью удаётся одновременно управлять всем осветительным оборудованием в доме практически из любой его точки (из самых удалённых комнат).
Входящие в их состав переносные пульты управления допускают возможность выбора того или иного сценария действий, приводящего к подключению света. Более «продвинутые» изделия от рассмотренных производителей могут содержать в своём составе специальный контроллер RGB, способный выполнять целый ряд операций, а именно:
- Включать освещение по заданному адресу или сразу во всём доме;
- Регулировать уровень яркости свечения ламп;
- В соответствии с заданной программой устанавливать нужное соотношение различных цветовых гамм при светодиодной подсветке с их последовательным перебором.
Благодаря довольно компактным размерам электронной части этих устройств дистанционный переключатель допускается размещать внутри стакана люстры или светильника. При управлении с пульта его можно будет переключать по радиоканалу с расстояния примерно 30-ти метров.
Большинство из рассмотренных образцов управляющих систем способно работать с бытовыми потребителями, рассчитанными на мощность до 3,5 кВт. Для их самостоятельного подключения необходимо проделать следующие обязательные операции:
- Сначала выбирается нагрузка с подходящей для данного устройства рабочей мощностью;
- После этого вводным автоматом снимается напряжение с дома или квартиры;
- На завершающей стадии работ в разрыв питающей линии устанавливается ответственный за выключение света силовой блок.
Со всеми деталями подключения конечного исполнительного устройства можно будет ознакомиться в следующем разделе.
Инструкция по настройке универсальных пультов
Инструкция гласит, что универсальный пульт для телевизора начнёт работать только после того, как будет подключён источник питания. Поэтому сначала вставьте батарейки в соответствующий разъём. Некоторые устройства не укомплектованы батарейками, поэтому их необходимо приобрести отдельно.
Настройка универсального пульта для телевизора начинается с синхронизации. Откройте настройки ТВ, чтобы выбрать подходящий режим. Основные варианты: DVD, аудио, TV и т.д. Чтобы закончить процесс подключения, зажмите и удерживайте кнопку ТВ на протяжении трёх секунд. Введите в соответствующую графу код своего оборудования. Чтобы узнать его, нужно детально изучить сопроводительную документацию. Подробней этот момент рассмотрим далее.
Автоматическая
Чтобы в авторежиме провести настройку, потребуется на панели пульта на пару секунд зажать комбинацию из четырёх девяток, при этом не убирая палец с клавиши 9. Когда всё выполнено правильно, сразу деактивируется телевизор. Затем запустится автоподборка ТВ-каналов. Весь процесс может занять порядка 15 минут. Этот способ используется в случае, если у владельца ТВ отсутствует код для универсального ПДУ.
Как провести настройку и подключить универсальный пульт к телевизору ? Пройдёмся по настройкам. Для Supra: нужно включить телевизор, затем направить ПДУ и удерживать кнопку Power около шести секунд. Диод как раз должен загореться. Когда телевизор начал реагировать на повышение или же снижение звука, тогда настройка в авторежиме завершилась.
На пульте Huayu зажимается Set и после неё моментально Power. Этот процесс нужно проделать, придерживаясь, правила – клавиши активируются не сразу, а с незначительным временным интервалом. Затем кнопки отпускаются и зажимается Power. Нужно убедиться в том, что на экране ТВ есть шкала громкости. Чтобы выйти из программы, нужно пару раз нажать на Set.
Третий способ настройки, который часто используется для универсальных ПДУ. Итак, телевизор включаем, после зажимаем кнопку ТВ и удерживаем её до момента, пока светодиод не начнёт гореть. Учтите, что у некоторых моделей возможно мерцание. После зажимаем Mute, чтобы активировать поиск. По завершении процесса нужно нажать на любую кнопку на пульте, чтобы проверить, есть ли реакция на команды.
Ручная
Теперь мы рассмотрим второй способ, как настроить универсальный пульт к телевизору . Нужно использовать специальный код для вашего ТВ, введя его, потребуется выполнить установленный порядок действий. Итак, для Supra – потребуется направить ПДУ на ТВ и сразу зажать Power, на экране выскочит окно, в которое предстоит ввести код для вашего устройства. В случае если код указан верно, светодиод пару раз моргнёт, можно отпускать Power.
Для активирования универсального пульта телевизора Huayu зажимаются сразу Set и Power. После этого нужно подождать, чтобы светодиод начал мигать. Вводится четырёхзначный код. Когда диод погас, нужно сразу же нажать на Set. Для Билайн предстоит активировать кнопку «ТВ» и в этот же момент зажать Setup и C. По окончании инсталляции прибор пару раз промигает. Это сигнал, что можно отпустить клавиши. Чтобы проверить работоспособность устройства, увеличьте громкость. В целом процесс достаточно простой, главное, придерживаться последовательности действий. Помните, что в случае, если код не был введён на протяжении 1 минуты, весь процесс предстоит выполнять заново.
Без кода
Мало кто знает, как настроить пульт телевизора без кода , но сделать это действительно реально. Придерживайтесь простой пошаговой инструкции:
- Возьмите ПДУ и включите ТВ.
- Одновременно зажмите на пульте 2 клавиши: «ОК» и «TV». Их нужно удерживать на протяжении нескольких секунд. Удерживайте их до того момента, пока не будут гореть только числовые клавиши.
- Переключайте телеканалы до того момента, пока ТВ не выключится. Отключение – признак того, что код был подобран автоматически.
- Для сохранения заданных параметров нужно нажать на клавишу «TV».
Коды универсального пульта
Вне зависимости от того, техникой какого бренда вы пользуетесь, для настройки универсального пульта нужны коды . Без них невозможно настроить оборудование. Конечно, можно воспользоваться альтернативным решением путём автоматического подбора, о котором уже шла речь ранее, но лучше найти коды.
Чтобы не решать подобные проблемы постфактум, уточняйте подобные детали перед приобретением техники. Пользоваться универсальным ПДУ необычайно просто, достаточно навести его на телевизор, а потом нажать на соответствующую кнопку.
