Ремонт электротриммера своими руками: пошаговое руководство в картинках для начинающего мастера

Содержание

Разборка и смазка

Сначала нужно разобрать штангу. В обычной бензокосе для этого ее достаточно отсоединить от верхнего и нижнего редуктора.

Если коса имеет разборную штангу, состоящую из двух частей, то это еще проще. Требуется только снять соединительную муфту в центре и развести половины.

После разборки 2 вала легко выпадают, при этом кожух штанги с редукторов можно не снимать.

Если коса уже работала, то при осмотре вала, или валов в случае с разборной штангой, можно заметить потертости от центровочных втулок. Такие места и нуждаются в смазке.

Небольшое количество смазки нужно выдавить на тряпочку или пальцы и без пропусков обработать вал. Она наносится нетолстым слоем, но везде

Нужно уделить особое внимание шлицам, поскольку на них оказывается самая высокая нагрузка, особенно в момент удара ножа косы о камни и прочие предметы

Смазанный вал вставляется обратно в штагу с легким прокручиванием. Благодаря этому часть лишней смазки останется на центровочных втулках, где она и должна быть. Вращение также поможет шлицам попасть в свое посадочное место на редукторах.

Если обслуживается прямая мотокоса с неразборной штангой, то она просто обратно крепится к редукторам. В случае с двухсоставной штангой короткие валы вставляются каждый в свою половину. После этого части штанги стыкуются по центру. Если их шлицы не попали, то можно просто покрутить рукой нижний редуктор. Далее состыкованная штанга зажимается обратно муфтой.

При нечастом использовании бензокосы такое обслуживание штанги нужно проводить каждый сезон. Применяемая смазка для ШРУС хорошо выдерживает высокую температуру, что исключает масляные потеки при долгой работе косы. Этот же состав может применяться и для смазки редукторов. В них ее можно запрессовывать шприцом, если тюбик не имеет носика. Частота смазывания редукторов выше, чем вала. Обычно производители рекомендуют это делать каждые 5 моточасов.

Как проверить правильность сделанной работы

Базовая проверка работоспособности моста производится путем замера температуры картера. Автомобиль должен проехать по сухой дороге 25-30 км, для проверки степени нагрева используется электронный термометр. Завод допускает повышение температуры картера около мест установки подшипниковых опор хвостовика до 90°С. Для грубой оценки степени нагрева может использоваться вода: нанесенная на корпус моста жидкость не должна вскипать. При повышенной температуре проводится повторная регулировка осевого зазора в подшипниковых опорах.

В процессе работы не допускается повышенный шум, который возникает из-за зазора между шестернями и смещения пятна контакта. В процессе притирки деталей посторонний звук не исчезает, а только увеличивается из-за ускоренного износа шестерен и подшипников. Стук в мосту, возникающий в момент резкого ускорения или сброса газа, указывает на чрезмерный зазор между зубьями. При обнаружении посторонних звуков требуется вернуться в зону ремонта и проверить регулировку зазоров в главной паре.

Ремонт редуктора мотоблока Нева МБ 2 своими руками

Автомеханик, специализируется на С/Х технике

Еще не так давно возделывать свои участки при помощи средств малой механизации было проблематично. Это было связано с рядом причин: небольшой выбор и стоимость товара, бьющая по карману землевладельца. Сейчас ситуация резко изменилась. На рынке представлена продукция различных компаний из стран ближнего и дальнего зарубежья.

Причем цена сельхозтехники вполне доступная. Появились надежные и многофункциональные помощники – мотоблоки, которые быстро и качественно обрабатывают участок земли: вспашка, окучивание, посадка, покос, а также уборка мусора и снега на придомовой территории. Все эти и другие операции выполняются посредством навесного оборудования, приводимого в движение редуктором мотоблока МБ 2.

При выходе из строя устройства процесс исправления поломок идентичен другим конструкциям мотоблоков

Самые распространенные нарушения в работе минитракторов, на которые стоит обратить свое внимание:

  • при остановке вращения коленчатого вала необходимо раскрутить редуктор и внимательно осмотреть внутренние элементы на предмет разрушения;
  • если из глушителя повалил белый дым – причина в карбюраторе;
  • двигатель замедляется и глохнет – необходимо дождаться остывания мотора, затем проверить уровень масла и почистить головку цилиндра и поверхность блока от загрязнений.

Элементарные правила пользования механизмом поможет избежать дорогостоящего ремонта агрегата.

Извлечение и смазка верхнего вала триммера

В первую очередь извлекаем нижнюю часть штанги из соединительной муфты, а затем муфту отсоединяем от верхней части штанги (здесь речь идет о муфте, соединяющей две половины штанги).

Триммер PRORAB-8406 с отсоединенной муфтой и нижней частью штанги

Теперь самое интересное: на некоторых видео, как на этом, удерживая клещами соединительную муфту вала, торчащую из верхней части штанги снизу, выбивают ее ударами по клещам из штанги вместе с подшипником качения (здесь речь идет о муфте, соединяющей верхний и нижний валы). У некоторых бензокос с разборной штангой, как на видео, муфта, соединяющая верхний и нижний валы, впрессована в подшипник качения.

С нашим триммером PRORAB-8406 и ему подобными такой номер не пройдет. У них нет подшипника качения, а соединительная муфта (втулка) является продолжением вала верхней штанги. В верхней части этого вала установлено стопорное кольцо, которое предварительно необходимо снять.

Место крепления верхней части штанги к корпусу муфты сцепления

  1. Отворачиваем центральный винт полностью. Он фиксирует верхнюю часть штанги, частично входя в просверленное в ней отверстие. Ослабляем боковые зажимающие винты и извлекаем штангу из корпуса муфты сцепления.
  2. Выдвигаем вал из верхней части штанги на себя, сколько позволяет люфт, чтобы добраться до стопорного кольца и снять его. Может понадобиться специальный съемник*. Извлекаем стопорное кольцо.

Стопорное кольцо на верхнем валу мотокосы

  1. Без стопорного кольца верхний вал легко извлекается из штанги с противоположной стороны. Смазываем** его, не забывая про шлицы во втулках (муфтах) на валу штанги и на валу сцепления.
  2. Смазанный вал устанавливаем на место в верхнюю часть штанги и фиксируем стопорным кольцом. Вставляем штангу в отверстие крышки муфты сцепления и совмещаем отверстие на штанге с резьбовым отверстием фиксирующего винта.
  3. Вкручиваем фиксирующий винт и закрепляем верхнюю часть штанги триммера боковыми винтами в крышке муфты сцепления.
  4. Очищаем соединительную муфту штанги от мусора и устанавливаем снизу на верхнюю часть штанги.

* У меня съемника нет, а для извлечения стопорного кольца использую две большие канцелярские скрепки. Предварительно их нужно распрямить, с одной стороны сделать полукольца для пальцев рук, а с другой – согнуть небольшие крючки.

** На многих видео мастера рекомендуют использовать смазку «Шрус-4», это лучший вариант. При ее отсутствии, для смазки вала штанги бензокосы можно использовать «Литол-24», который ориентирован на температуры до +130°С. А вот солидол, обладающий худшими смазывающими свойствами и работающий при температурах до +70°С, использовать не рекомендуется.

Однако, если срочно нужно смазать вал штанги мотокосы, а подходящих материалов нет, тогда солидол или даже обычное моторное масло будет лучше, чем совсем ничего.

Самостоятельный ремонт редуктора

Потребность отремонтировать шестеренчатый двухвальный редуктор может возникнуть по разным причинам. Процедура устранения большинства неисправностей крайне проста, не требует наличия каких-либо специальных знаний и умений. В большинстве случаев ремонт изделия проходит по стандартному алгоритму:

  1. Осуществляется слив масла с последующей очисткой узла от загрязнений.
  2. Чугунный или иной тип преобразователя разбирается, каждая деталь осматривается на предмет наличия повреждений, дефектов, чрезмерного износа.
  3. При обнаружении проблемных элементов их потребуется заменить на новые.
  4. Устройство собирается, меняется масло.

Существует сразу несколько типичных проблем, встречающихся среди подобного рода техники наиболее часто. Прежде всего, это сбой в скольжении сцепления, который устраняется заменой пружины и дисков. Если устройство начало издавать значительный шум при работе, скорее всего требуется немедленная замена масла, шестереночного механизма.

Как поменять масло в механизме

Одним из важнейших факторов, влияющих на срок службы редуктора различных типов, представляется наличие масла. Его требуется регулярно менять, что позволит избежать большинства проблем. Для этого следует придерживаться простейшей инструкции:

  1. Разместить редуктор в рабочем положении под небольшим наклоном.
  2. Осуществить контроль уровня масла. Нормальными показателями является 25-30 см щупа.
  3. Разместить мотоблок на возвышении, после чего отвернуть пробку на корпусе.
  4. Дождаться полного слива масла в емкость, залить новое с помощью соответствующего отверстия.

Для эксплуатации подойдет продукция большинства известных производителей, а также любое другое масло, которое соответствует ГОСТ-17479.

Как поменять сальник

Владельцам мотоблоков нередко приходится сталкиваться с поломкой сальников — простой неисправностью, которую можно быстро устранить. Для этого потребуется выполнять ряд несложных манипуляций:

  1. Демонтировать фрезы с вала, очистить их от загрязнений.
  2. Снять крышку, открутив соответствующие болты.
  3. Смонтировать новый сальник.

Своевременное выполнение подобной процедуры крайне важно для корректной работы агрегата, поскольку неисправность сальника приводит к интенсивному вытеканию масла, что может привести к более серьезным проблемам

Поломки стартера и редуктора

Редуктор передает вращательный момент от вала двигателя к режущему инструменту, его шестерни в процессе эксплуатации должны быть абсолютно чистыми и обязательно смазанными специальной смазкой.

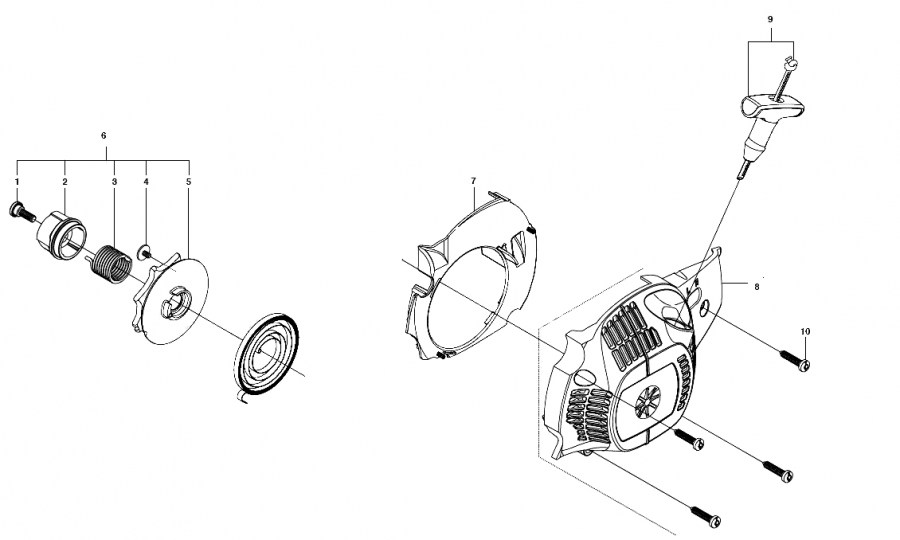

Стартер необходим для приведения триммера в рабочее состояние, его диагностика заключается в проверке натяжения шнура сцепленного с зубьями катушки стартера, которые часто разрушаются при резком запуске.

Нерабочий стартер в бензокосе не подлежит ремонту, его необходимо заменить на рабочий агрегат, в рамках проведения обязательного техосмотра или комплекса ремонтных мероприятий.

Отдельного внимания и ухода требуют режущие элементы, которые всегда необходимо очищать от грязи и скошенной травы после эксплуатации. Регулярный осмотр и тщательная подготовка устройства к работе поможет избежать дорогостоящего и затратного по времени ремонта, всегда быть уверенным в работоспособности бензокосы.

Не самый удачный вариант смазки. Мало чем отличается от низкобюджетной “графитки”.

Залог долгой работы любого механизма- правильно подобранная и качественная смазка. Сейчас на рынке множество подобной продукции и цена не всегда показатель качества.

Сложней подобрать смазку узкой направленности т.к. на них меньше спрос и продавцы не любят забивать ими склады.

После покупке триммера была приобретена смазка 3ton для редукторных передач.

смазка 3ton для редукторных передач

Упаковка в 100 гр. обошлась в 250 рублей. Для такого уровня смазки это дорого, но при покупке триммера нужного производителя не оказалось. Пришлось ехать на строительный рынок и с большим усилием найти хоть какую-то смазку для редуктора триммера.

На деле данная смазка оказалась дефицитным товаром и как только мне предложили 3ton, тут же его купил. Хотя поздней всё же сменю на более достойный вариант.

Смазка произведена в России в Московской области.

На самом деле, данная фирма неплоха в плане косметики по уходу за автомобилем, но для смазки техники я бы ее не купил.

В виду того, что триммер был практически без смазки решил рискнуть.

Кстати, данную смазку можно использовать для редукторов мотобуров т.е. она способна работать как на больших, так и на малых оборотах.

Цена всё же завышена т.к. за 200-250 рублей можно приобрести высококачественную смазку от именитого производителя.

Переходим к распечатке и использованию.

Сняв защитный колпачок мы видим конусообразный хоботок.

Открывание тюбика (придется резать) Тут сразу сказывается бюджетность бренда т.к. без дополнительного инструмента мы не сможем открыть тюбик. В моделях подороже тюбик открывается с помощью обратной стороны закрывного колпачка.

Кстати, каждая торговая марка триммера ориентируется на собственные бренды масел и смазок. Это делается специально для реализации своей продукции. На самом деле можно брать смазки любого бренда. Главное что бы они подходили по допускам.

Не поленился и отыскал старую смазку от известного бренда. Вот на мой взгляд это лучший вариант для работы механизма. Иными словами даже визуально видно превосходство одной смазки над другой.

В случае же с 3Ton внутри оказалось что-то сильно напоминающее смазку “ШРУС” с вкраплением графита. Даже запах один в один. Я конечно не проводил хим. анализ но с 98% долей вероятности могу сказать, что внутри тюбика обычная смазка для шарниров угловых скоростей.

В сравнении с нормальной смазкой

Как следствие, мы убеждаемся, что переплатили еще больше т.к. “ШРУС” стоит вообще копейки.

Нагнетается смазка удобно за счет конусной формы насадки.

Процедура смазки проста. Заправляем смазку, проворачиваем вал и заливаем еще. При снятом редукторе смазка может сочится с обратной стороны. Это даже неплохо т.к. таким образом вытесняем кислородную пробку из редуктора.

Набивка редуктора Так же этой смазкой промазал сам вал мотокосы. Вод для этой цели она подойдет оптимально.

Что в итоге?

Изначально обкосил 12 соток. Смазка в редукторе не утекла и осталась практически на прежнем уровне. Единственное- редуктор шумный. Тут не могу сказать точно, толи это от низкокачественной смазки, толи огрехи производства (коса новая).

По большому счету это обычная “графитка” и переплачивать за нее нет смысла.

Я использую ее как временный вариант и в ближайшее время заменю на более достойный образец.

Если бы у этой смазки цена была рублей 80, то я бы мог ее посоветовать, но за 250 покупать обычную графитовую смазку не имеет смысла. Поэтому, 3ton хорош в виде автокосметики. В качестве смазок и масел я предпочту что-то иное.

Достоинства

относительно удобно нагнетать в редуктор

Недостатки

  • обычная графитовая смазка
  • цена

Смазка редуктора триммера

Смазывание шестерен необходимо производить регулярно в соответствии с рекомендациями, изложенными в эксплуатационной инструкции используемой модели. Делать это нужно также, если:

  • были установлены новые шестерни;
  • от редуктора исходят нетипичные звуки во время работы триммера;
  • ножи тяжело вращаются.

При постоянном использовании триммера его передаточный механизм испытывает нагрузку от налипшей на ножи травы, грязи или из-за изменения крутящего момента. Смазочный материал нужно выбирать качественный, чтобы продлить срок службы редуктора.

Используемые виды смазки

При выборе смазки необходимо учитывать такие факторы:

  • степень адгезии состава с металлом узла;
  • бренд продукции;
  • расход смазочного материала передаточным механизмом.

Известные производители, например, Stihl, Husqvarna и прочие, кроме триммеров, выпускают и смазку к ним. Такая продукция не только уменьшает износ, но также защищает металл шестерен от коррозии. Поэтому для мотокос от этих брендов лучше использовать их же смазочную продукцию.

У разных моделей смазка расходуется по-разному. Это определяется в значительной степени интенсивностью использования мотокосы и нагревом передаточного механизма. Считается, что смазочного материала достаточно, если температура редуктора при работе не превышает 40°С.

По консистенции смазочные материалы для триммера могут быть:

По составу востребованными являются следующие виды смазок:

  • графитовые, значительно снижающие трение, вследствие чего вращение шестерней улучшается;
  • литиевые, являющиеся еще и отличным антикоррозийным составом, насыщенные повышающими износостойкость металла добавками без вредных веществ;
  • универсальные, содержащие минеральные масла высокой степени очистки и улучшающие эксплуатационные характеристики компоненты.

Примером подходящих смазок являются: Champion EP-0, Gear Grease OREGON, Олео-Мас, Азмол 158, Литол -24

Также следует обращать внимание на советы производителей по этому вопросу и использовать предлагаемые ими материалы. Купить их можно в специализированных торговых точках

Смазка Champion EP-0 универсальная 120 гр

Алгоритм самостоятельного смазывания редуктора

Для проведения смазывания передаточного механизма его предварительная разборка не нужна. В устройство уже заложено специальное отверстие для этих целей (оно показано на фото ниже)

Кроме шестерен при проведении смазки нужно уделить внимание таким элементам механизма:

Отверстие для введения смазки

Заливать масло либо вносить твердую смазку следует через тавотницу, закрытую винтом. При этом выполняют действия в следующей последовательности:

  • очищают от грязи и налипшей травы корпус редуктора, особенно тщательно участок вокруг заглушки, чтобы мусор не попал внутрь механизма;
  • с помощью соответствующего инструмента (часто он идет в комплекте с триммером) выкручивают пробку;
  • в открытое технологическое отверстие выбранный смазочный материал вводят из тюбика, либо используя шприц, как показано на фотографии далее;
  • вкручивают пробку на место.

Смазывание передаточного механизма

Если по какой-либо причине редуктор нужно разобрать, то старый смазочный материал необходимо полностью удалить со всей поверхности зубчатых передач и корпуса, вала, а только потом использовать новый. Разобранный механизм удобно смазывать твердыми составами.

Весь процесс смазки редуктора продемонстрирован в видеоролике:

Смазывать передаточный узел требуется минимум один раз в течение года, но рекомендуется это делать через каждые 20 часов интенсивного использования мотокосы. Если появятся первые признаки неисправностей с механизмом, то внести смазочный материал нужно как можно быстрее.

Видео: Как Разобрать Верхний Редуктор Триммера

Для бензиновых триммеров очень важно периодически чистить топливный бак и менять масла. Для увеличения срока службы электрического триммера проводится регулярное техническое обслуживание различных частей механизма

Техническое обслуживание оборудования не должно занимать много времени, так как оно заключается в процедуре смазывания трущихся деталей перед очисткой фильтра.

Обрезать свойства масла

В процессе производства триммерного масла используются специальные вещества, соответствующие экологическим нормам. После использования они способны разлагаться без вреда для окружающей среды. Поскольку консистенция композиции имеет уровень высокой вязкости, при нагревании масло уменьшается в плотности. Это обеспечивает надежную защиту элементов при максимальных температурах.

Производительность и длительность работы триммера определяется уровнем современного сервиса. Выполнение стандартных операций по уходу за устройством включает меры, которые сводятся к смазыванию коробки передач и очистке воздушного фильтра.

Процесс очистки фильтра включает в себя:

  • снятие кожуха и снятие элемента;
  • промывка корпуса бензином и сушка;
  • очистка места установки фильтра от пыли и масла.

Выполнив вышеуказанные действия, убедитесь, что шток не вращается во втулке. Затем они продолжают смазывать коробку передач, для чего некоторые садоводы используют твердое масло. Это потребует:

  1. Откручиваем заглушку.
  2. Налейте масло в емкость.

Чтобы обеспечить длительное использование садовой техники, для коробки передач допускается специальная смазка. Известные производители триммеров, в том числе Champion, Stihl, Makita, Husqvarna, производят собственные продукты для ухода за садовой техникой, что исключает возможные проблемы, связанные с поиском и подбором подходящих смазочных материалов.

Масло необходимо менять в коробке передач с частотой 50 часов работы агрегата в целом. Чтобы узнать более точные данные для конкретной модели, вы можете посмотреть ее технические данные. Необходим уход за валом триммера, поэтому его следует чистить и смазывать смазанным маслом сразу после покупки.

Как смазывать коробку передач

Перед первым запуском триммера выполняется ряд шагов:

  1. Осмотрите коробку передач.
  2. Подготовьте правильную топливную смесь.

Выполнение этих действий рекомендуется не только для новых устройств, но и при подготовке старых агрегатов к следующему сезону после хранения. Если масло имеется в небольших количествах или нет, это приводит к увеличению трения зубчатой ​​части коробки передач. Поскольку он должен работать на довольно высоких скоростях, перед запуском бензинового триммера необходимо регулярно проверять коробку передач.

Если шестерни перегреваются, это приведет к выходу из строя коробки передач. Чтобы предотвратить это, запустите и включите триммер, начиная с проверки и смазки редуктора. Чтобы залить масло в редуктор газовой оплетки перед его запуском:

  1. Удалите винт на изгибе корпуса коробки передач.
  2. Экструдировать литиевое масло в количестве 1-2 мл.
  3. Затянуть винт.

Жир добавляется в редуктор газового триммера каждые 8-10 часов работы агрегата.

Для этого в корпусе предусмотрено специальное технологическое отверстие. Проверяйте модуль смазки как до, так и после каждого использования оборудования.

Вывод

Вы можете купить специальный состав для редуктора в виде трубки с длинным носиком подачи, диаметр которого должен соответствовать размеру отверстия. Это не всегда так, поскольку модели разных производителей отличаются диаметром отверстий.

В этом случае садоводы должны предпочесть использовать медицинский шприц, что удобно, поскольку позволяет точно измерить порцию смеси.

Признаки распространенных неисправностей

Зная внутреннее устройство бензокосы и принцип ее работы, можно легко устранить неисправности своими руками. Некоторые поломки встречаются чаще всего и их выделяют как основные.

Неисправности двигателя следует искать, если мотокоса не работает или даже не заводится

Также стоит обратить внимание на эту часть косы, если при работе слышны необычные шумы или ощущается сильная вибрация. К проблемам с двигателем может привести и засорение воздушного фильтра. Если топливо не поступает в камеру сгорания, то следует искать причину в засоре топливного фильтра

Стоит также на него посмотреть, если инструмент не работает на малых оборотах

Если топливо не поступает в камеру сгорания, то следует искать причину в засоре топливного фильтра. Стоит также на него посмотреть, если инструмент не работает на малых оборотах.

Нет искры. Такое нередко встречается, если топливо заливает свечу.

Штанга мотокосы сильно вибрирует, из-за чего работа ею усложняется.

Чрезмерно греется редуктор за короткое время, что ощущается в ходе эксплуатации косы.

При низких оборотах слабо крутит леску, что сказывается на производительности.

Решетка стартера засорилась – причина перегрева двигателя и его прекращения работы. Стартер также может выйти из строя, когда шнур рвет при слишком резком запуске.

Засор карбюратора может быть из-за использования низкокачественного топлива

На карбюратор также важно вовремя обратить внимание, если течет смесь

Бензокоса глохнет после выключения в том случае, если карбюратор настроен неправильно.

2. Неисправность —  Не вращается нож, катушка.

Причина — Износ элементов трансмиссии.

Трансмиссия данных бензокос состоит из нижнего редуктора, вала и верхнего редуктора (чашка). Рассмотрим их подробнее.

Нижний редуктор.

Редуктор состоит из корпуса и шестеренчатой пары, которые подвержены износу.

Происходит это из-за отсутствия смазки в редукторе.

Не пренебрегайте данной процедурой в период эксплуатации бензокосы.

Контроль смазки  продлит жизнь редуктору.

В продаже встречаются комплекты шестеренок для данных редукторов, но их стоимость превышает 60-70% стоимости редуктора, к тому, же процесс их замены трудоемкий, простым решением будет – замена редуктора на новый.

Ведущий вал и штанга

Передачу тяги от двигателя к редуктору обеспечивает жесткий вал, на конце которого расположены шлицы. Из-за отсутствия смазки в редукторе шлицы могут износиться. В данной ситуации поможет только замена вала на новый

Обратите внимание, что бывает 3 вида валов (7 шлицов, 9 шлицов и «квадрат»). Длина вала, как правило, на таких моделях 152мм. Замена очень простая – демонтируем старый вал – устанавливаем новый

Замена очень простая – демонтируем старый вал – устанавливаем новый.

Верхний редуктор

В верхнем редукторе установлена чашка сцепления, на которой имеются шлицы под вал.

В случае их износа, потребуется ее замена.

Чашку можно заменить как отдельно, так и верхний редуктор целиком.

Для снятия чашки, необходимо снять стопорное кольцо (п.49), ловя его «ушки» в отверстиях чашки (п.48).

Обратите внимание, что на чашке также возможны варианты под вал (7 шлицов, 9 шлицов и «квадрат»)

Сцепление бензинового триммера

Вращается нож или катушка на холостом ходу (при условии «правильных настроек карбюратора)

При такой неисправности, потребуется заменить пружину сцепления, либо сцепление в сборе.

Замена сцепления:

Для замены сцепления необходимо открутить верхний редуктор трансмиссии. Далее выкрутить свечу зажигания и застопорить движение поршня специальным стопором. Откручиваем 2 винта крепления сцепления (п.57) с шайбами (п.56), снимаем сцепление в сборе и шайбы под ним (п.53). Меняем пружину на сцеплении, либо устанавливаем новое. Не забываем установить шайбы (п.53) затем сцепление, и закручиваем болты (п.57) с граверными специальными шайбами (п.56).

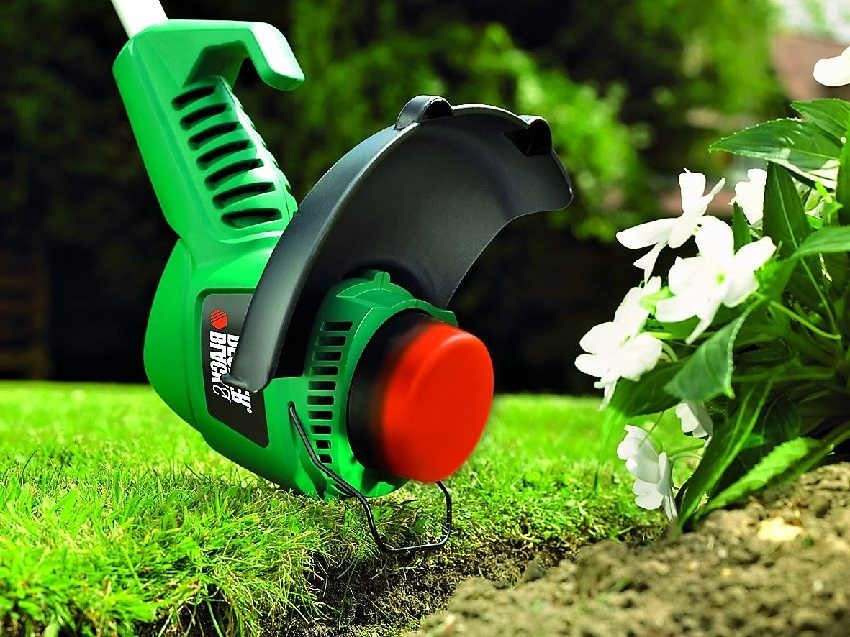

Распространенные неисправности электрических триммеров

Электрические триммеры отличаются от бензиновых устройств более упрощенной конструкцией. Условно электрическую косу делят на механическую и электрическую часть. Соответственно, выделяют такие же группы неполадок, случающихся с данным оборудованием.

Большинство поломок визуально выявить нельзя. Для этого понадобится воспользоваться различными приборами. Зрительно можно определить следующее:

  • нарушена целостность кабеля питания (с него сорвана изоляция, или он явно перебит);
  • западание или заклинивание пусковой кнопки;
  • механические внешние повреждения мотокосы;
  • проблемы с режущей частью;
  • остановку косы при забивании травой;
  • повреждение вилки.

Чтобы узнать, какая деталь сломалась в остальных случаях, потребуется разобрать электрокосу и последовательно проверить наиболее вероятные варианты

При этом обращают внимание на внешние проявления отклонений от нормальной работы устройства. Они способствуют установлению причины

Ремонт электрического триммера потребует наличия следующих приборов и инструментов:

  • отвертки-индикатора;
  • мультиметра или тестера;
  • паяльника;
  • набора ключей;
  • отверток с разными насадками.

Основные неисправности редуктора и способы их устранения

С редуктором электрического или бензинового триммера случаются различные поломки. Наиболее частые из них представлены в таблице далее. Там же можно найти причины их возникновения и методы устранения.

Неисправность редуктора Возможные причины поломки Способ устранения
передаточный узел сильно греется использование неподходящей (некачественной) смазки либо ее отсутствие нужно заменить либо добавить смазочный материал
шестерни новые и не притерлись следует для обкатки поработать непродолжительное время без сильных нагрузок с регулярными остановками, чтобы механизм успевал остывать
заедание вала во время вращения, появление люфта и стука разрушение или значительный износ какого-либо из подшипников заменяют вышедший из строя подшипник новым
передаточный механизм слетает со штанги мотокосы либо шатается повреждение его корпуса необходимо произвести замену детали
в некоторых случаях при незначительных повреждениях хомутом, изготовленным из металла, выполняют стягивание места с разломом
не фиксируется на трубе износ стыковочного места можно сделать подмотку из изоляционной ленты в месте крепления либо же поменять штангу
выходной вал с ножом не вращается либо останавливается в случае возрастания нагрузки износ зубьев на шестернях либо одной из них требуется замена взаимодействующей пары износившихся деталей

Подшипники разрушаются из-за применения неподходящей смазки либо по причине ее отсутствия. Также их повреждение вызывают тяжелые условия эксплуатации мотокосы и попадание посторонних частиц материала (например, поломанных металлических зубьев механических передач) из-за того, что целостность пыльников нарушена.

Чтобы снять подшипник, нужно разобрать редуктор и воспользоваться специальным съемником. Если его нет, то можно попробовать это сделать молотком с наставкой. В этом случае работать следует аккуратно, чтобы не повредить посадочное место. Использовать метод предварительного нагрева для съемки подшипника при этом не рекомендуется. Связано это с тем, что металл может потерять требуемые эксплуатационные характеристики.

Большинство неполадок редуктора легко можно устранить своими руками. Заменяемые детали рекомендуется приобретать «родные», предназначенные для используемой модели мотокосы.

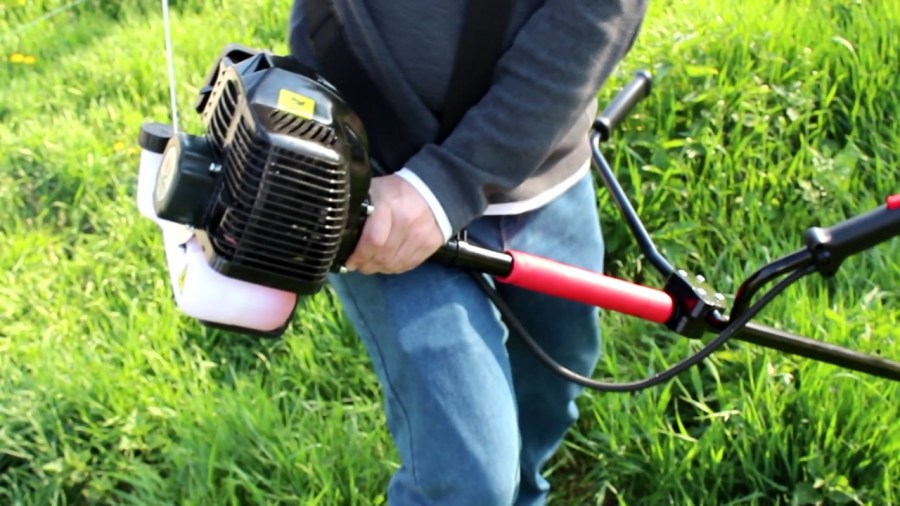

Устройство бензокосы и распространенные неисправности

Проще всего отдать бензокосу в ремонт, выделив из семейного бюджета определенную сумму средств, оперативный и качественный ремонт своими руками не менее прост и удобен при желании разобраться в конструкции бензокосы и исправить все неполадки.

Массовое и штучное изготовление триммеров основывается на использовании общепринятой технологии, типичная схема конструкции состоит из определенных элементов и частей, их важно знать при осуществлении самостоятельных ремонтных работ:

  • верхняя часть. Основа всей конструкции, где собраны все важные элементы, такие как стартер, карбюратор и двигатель бензокосы;
  • средняя часть. Полая штанга, внутри нее находится трос, соединяющий двигатель и редуктор, который приводит в движение режущую леску. В этой части находятся крепления для распределения веса всей конструкции и пояс для фиксации триммера на поясе человека, использующего триммер по назначению;
  • нижняя часть. В ней расположены редуктор и режущие элементы, которые скрыты под практичным кожухом, что защищает пользователя. Кожух обеспечивает повышенный уровень безопасности, предотвращая попадание в человека крупных фракций мусора, камешков и стекла во время работы с бензокосой.

Точно зная внутреннее устройство и принцип работы триммера можно самостоятельно осуществить ремонтные мероприятия для конструкции или замену отдельных, пришедших в негодность узлов, используя инструкцию по ремонту.

Самыми распространенными и часто встречающимися, подлежащими самостоятельному исправлению поломками агрегата можно назвать следующие проблемы:

  • неисправность двигателя, за счет которых бензокоса не заводится и не работает;
  • усиленная вибрация штанги мотокосы, что усложняет ее целевое использование;
  • увеличенный перегрев редуктора, его ускоренное нагревание в ходе эксплуатации;
  • медленное и слабое функционирование режущей лески при недостаточных оборотах;
  • засорение решетки стартера, вызывающее перегрев двигателя и его отказ от работы;
  • быстрое и частое засорение карбюратора за счет применения некачественного топлива;
  • засорение воздушного фильтра при несоблюдении мероприятий по уходу за устройством.

Все эти проблемы могут привести к тому, что прибор потеряет свою трудоспособность, прежде чем заказывать необходимые запчасти для безнокосы следует провести визуальный осмотр и диагностику прибора.

Особенного внимания требуют отдельные запчасти и агрегаты приспособления, для их проверки не придется обращаться к профессиональному мастеру, комплекс диагностических мероприятий поможет своими руками выявить следствие возникновения потери работоспособности.

Замена масла

Уровень смазочного средства показывает необходимость в его замене. Если время пришло, то процедуру выполняют следующим образом:

  1. Для начала выбирают горизонтальную площадку и ставят на нее мотоблок Нева МБ 2.
  2. Находят на двигателе пробку для залива машинного масла и очищают ее и поверхность рядом от всевозможных загрязнений. Пробка, она же является щупом, должна находиться в нижней части сбоку.
  3. Через отверстие заливают новое масло и проверяют уровень жидкости при помощи щупа.

Важно! Все работы выполняют при остывшем двигателе, иначе уровень масла будет завышен. Нельзя превышать максимальную отметку

Это увеличит расход смазочной жидкости, и масло начнет подтекать от переизбытка.

Штанга и привод рабочего органа


Рис. Штанга мотокосы Штанга имеет две очень важные функции: первая — образует жёсткий каркас всей конструкции, вторая — внутри металлической полой штанги проходит вал, который соединяет рабочий орган с двигателем. По внешнему виду штанги можно определить класс инструмента, если штанга изогнута — это удобно для работы, но в этом случае приводом служит гибкий вал, который не может передать большой крутящий момент. Если штанга прямая, внутри проходит жесткий металлический стержень, намного надежнее и крутящий момент он может передавать больше. Поэтому профессиональный инструмент имеет всегда прямые штанги.

Электрический триммер вибрирует

Многие пользователи косилок замечали, что через некоторое время после начала работы аппарата, он начинает сильно вибрировать. На некоторых триммерах, в основном в моделях подороже, установлена антивибрационная система в виде амортизаторов, рассоложенных между двигателем и штангой. Но в некоторых случаях от сильной вибрации не спасает даже она. Причиной того, что в триммере появляется сильная вибрация, может быть малое количество или полное отсутствие смазки на жестком или гибком валу, находящемся внутри штанги аппарата.

Замена смазки жесткого вала происходит следующим образом:

открутите редуктор, находящийся внизу штанги;

после снятия редуктора вы увидите конец вала, за который необходимо потянуть, чтобы извлечь деталь;

после извлечения вала, его необходимо обильно смазать специальной смазкой “Шрус-4” либо обычной — “Литол-24”;

  • нанесите небольшое количество смазки на вал и равномерно размажьте ее по всей длине детали, включая шлицы на концах стрежня (если они сработались, вал придется заменить);
  • после смазки вставьте вал обратно в штангу и поставьте редуктор на прежнее место.

Смазка гибкого вала выполняется следующим образом:

  • открутите и снимите косильную головку;
  • извлеките штангу из электродвигателя, открутив пару болтов;
  • вытащите гибкий трос из штанги;
  • смажьте тросик смазкой по всей длине.

Делается это так: сначала необходимо смазать конец тросика, а затем вставить его в штангу, после чего, по мере продвижения его внутрь трубы, следует наносить смазку на деталь и равномерно распределять ее по поверхности. Затем вставьте штангу с гибким валом в электрический двигатель и закрепите ее.
