Как разобрать и собрать обратно заднее колесо скоростного велосипеда

Содержание

Устройство

Перед тем, как разобрать заднее колесо велосипеда, установив его на специальную подставку, или любой другой компонент транспортного средства, необходимо изучить его устройство.

Оно состоит из следующих компонент:

  • втулка;
  • обод;
  • спицы;
  • покрышка с камерой или шина, в которых должно быть правильное давление.

Устройство втулки заднего колеса велосипеда достаточно простое: она крепится к ободу спицами (от 12 до 48 штук).

Размер колеса определяют по наружному диаметру, который варьируется от 14 до 29 дюймов. Горные модели велосипедов чаще комплектуют 26-дюймовыми колесами, в то время как гибридные или туристические — 28-дюймовыми.

Устройство заднего колеса скоростного велосипеда не предусматривает наличия спиц. Вместо них используется сплошной диск, обеспечивающий повышенную жесткость. Такая конструкция меньше сопротивляется встречному потоку воздуха, но обладает повышенной парусностью, что усложняет езду при боковом ветре.

Обод

Срок службы колеса зависит от устройства обода, а его прочность влияет на скорость и безопасность поездки. Современные велосипеды чаще всего комплектуют ободами, в сечение напоминающими коробку. Благодаря такой форме колесо обладает защитой от повреждения при наезде на жесткое препятствие.

В качестве материала для изготовления ободов чаще всего применяют сталь или сплавы алюминия. Стальной обод дешевле, но обладает большей массой и менее устойчив к коррозии. Наиболее современным материалом считается карбон, однако цена подобных моделей весьма велика.

Спицы

Достаточно уязвимая часть конструкции. Помимо массы велосипедиста, которая на них воздействует, спицы регулярно испытывают нагрузку, возникающую из-за неровностей дорожного покрытия. Спица фиксируется в ободе ниппелем. Наиболее распространенными материалами для изготовления являются сталь и алюминий.

Важно! Материалы ниппеля и спиц обязательно должны совпадать, иначе реакция между различными металлами не позволит в дальнейшем свободно подтягивать или менять спицы. В зависимости от процесса производства спицы могут быть:

В зависимости от процесса производства спицы могут быть:

    • катаными (самый дешевый вариант);
    • тянутыми (легкие, но более дорогие);
    • плоскими (наиболее дорогой вариант, превосходящий другие по массе и сопротивлению встречным потокам воздуха).

Спицовка

Спицовкой называется порядок фиксации втулки, обода и спиц. Она может быть радиальной или крестовой. Радиальная предусматривает установку втулки без пересечения спиц друг с другом. При крестовом происходит скрещивание спиц.

Втулка

Втулка располагается в центре колес и крепится к раме велосипеда. Обеспечивает вращение колеса, исключая проскальзывание и проворачивания. Задняя втулка способствует накату велосипеда — эффективности передвижения без затрат энергии.

Устройство задней втулки велосипеда предусматривает следующие конфигурации:

  • наличие свободного хода, отсутствие механизма торможения;
  • отсутствие свободного хода, наличие тормозного механизма;
  • наличие свободного хода и механизма торможения.

Интересно знать! При наличии тормоза втулки, состоящей из барабана с колодкой, появляется возможность остановки велосипеда с помощью педалей.

Размеры втулки, ее масса и качество влияют на накат и энергозатраты велосипедиста во время езды. Существует три вида этого узла.

  1. Втулка храповиком – современная задняя втулка предусматривает монтаж кассеты со звездочками на барабан. Подшипники располагаются ближе к середине, что негативно сказывается на равномерности распределения нагрузки. Подобными втулками принято комплектовать подростковые и недорогие модели велосипедов.

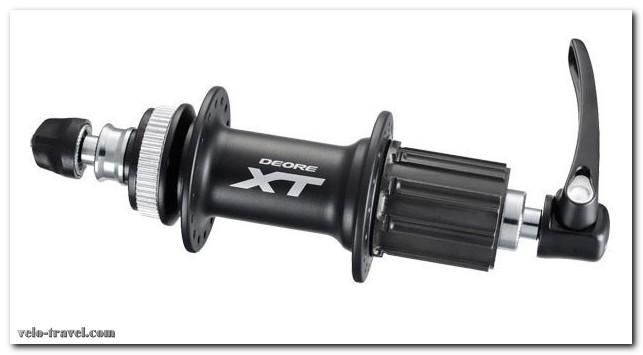

  2. Кассетная втулка является еще одним современным вариантом механизма. В данном случае кассета фиксируется посредством шлицов, расположенных на втулке. Подобные втулки надежны и способны выдержать нагрузки до 120 кг, поскольку подшипники в них располагаются ближе к краю.
  3. Планетарная втулка заднего колеса велосипеда — конструкция, которая совмещает в себе функции втулки и переключателя скоростей. Устройство втулки заднего колеса велосипеда этого типа достаточно сложное: механизм закрыт корпусом, что защищает его от попадания пыли и влаги. При этом цепь при работе с ним прослужит дольше, поскольку не изменяет положения для переключения скорости.

3-скоростная втулка имеет простую конструкцию, в то время как 5-ти или 7-скоростные механизмы лучше не разбирать. Шестерни планетарных систем при сборке устанавливаются в определенном положении. Такая работа требует наличия специального оборудования.

Материал для изготовления втулок

Если с передними втулками вопросов не возникает, то с задними, отличающимися наличием посадочного места для звездочек, их более, чем достаточно. В моделях, выпускаемых ранее, звездочки накручивались на резьбу и были цельными.

Но эта конструкция теперь в прошлом, поскольку у резьбовых соединений достаточно минусов:

  • возможность при установке сорвать резьбу;
  • неравномерный износ звезд и трещотки;
  • низкая жесткость и невысокая прочность;
  • значительные потери энергии

Их, правда устанавливают еще в отдельных моделях, отдавая предпочтение дешевизне, но, в общем, они уходят в прошлое, уступая место кассетам. Шлицевое соединение втулки и кассеты дает следующие преимущества:

  • малый вес;
  • уменьшение потерь за счет храпового механизма, установленного внутри барабана шлицевого;
  • увеличение жесткости благодаря большему расстоянию между подшипниками и повышение надежности (со шлицев кассету сорвать не реально);
  • простоту монтажа;
  • взаимозаменяемость отдельных звездочек без демонтажа кассеты.

Помимо храпового механизма, конструкция которого очень простая и представляет собой подпружиненные собачки, зубцами цепляющиеся за храповик, передавая на колесо тем самым крутящий момент от звездочек, существует другой вид втулок задних – роллерный.

Так выглядит классификация этих деталей в зависимости от типа крепления звездочек. Но, втулки также различаются креплением к велосипедной раме:

  • болтами;
  • при помощи эксцентриков.

Последние менее предпочтительны для экстремальных видов езды, поскольку недостаточно хорошо «держат» колеса. Для таких байков существуют эксцентрики MAXLELite и MAXLE, в которых отсутствует с одной стороны зажимная гайка.

На оси есть резьба вместо этого и на дропауте вилки велосипеда соответствующее ей резьбовое отверстия. Для установки, продевают Maxle эксцентрик через отверстие резьбовое, закручивают ось в нем, затем зажимают всю ось особым эксцентриком, представляющим собой рассеченную на 4 лепестка трубу – конус, которая и обеспечивает надежную фиксацию при зажиме.

Снятие колес

По возможности начните с установки велосипеда. Он должен быть установлен с левой стороны, когда снимаете заднее колесо. Не ставьте велосипед в вертикальном положении без заднего колеса, так как это может повредить задний переключатель.

1. Задние колеса: установите переключатель к внешней передаче и внутренней передней цепи колеса. Это ослабит цепь, и колесо будет легче снять.

2. Отсоедините обод тормоза, если он имеется. Механизмы выпуска типичных MTB и дорожных тормозов приведены ниже.

Примечание: С дисковыми тормозами колодки разъединения не требуются. Кроме того, при гидравлических дисковых тормозах не выжимайте рычаг тормоза, когда снимаете диск с велосипеда. В противном случае колодки закроются, и вам будет очень трудно поставить колесо обратно на велосипед. Используйте специально сконструированную распорку, такую как PP-1.2, если это необходимо.

3. :

  • Механизм эксцентрика для закрепления осей колес: потянуть наружу до конца рычаг данного механизма. При необходимости ослабить быстрый выпуск регулировочной гайки, чтобы убрать любые выступы на конце вилки.
  • Прямая ось: некоторые функции аналогичны оси механизма эксцентрика для закрепления осей колес – потяните рычаг наружу для отсоединения и поверните для ослабления. Некоторые прямые оси оснащены специальным устройством, которое должно ослаблять ось. Тем не менее, другие простые рычаги, которые необходимы для ослабления или затягивания, не используются.
  • Твердая ось: на оси колес с гайками необходимо ослабить снаружи обе гайки.

4. На переднем колесе – просто направляйте колесо вниз и из вилки. Для задних колес – потяните задний механизм переключения передач, чтобы винтики очистили цепь. Опустите колесо, направляя его вниз через тормозные колодки и вперед, чтобы очистить цепь и механизм переключения передач. Некоторые механизмы переключения передач имеют механизм сцепления, который затрудняет их поворот. Они имеют функции, благодаря которым можно легко снять колесо.

Для сцепления механизма переключения передач SRAM переместите нижний ролик вперед, чтобы ослабить цепь, и нажмите кнопку для фиксации его на месте.

Для сцепления механизма переключения передач Shimano необходимо найти рычаг включение/выключение и переместить его в нерабочее положение.

Переспицовка

Колеса играют огромную роль, потому следует уделять им достаточно внимания. Специалисты считают, что дешевый велосипед, если заменить его колеса на более качественные, будет гораздо лучше дорогих и раскрученных брендов.

В любом случае, переспицовка — весьма полезный навык, так как во многих сервисах по ремонту не производятся все нужные действия. Качество службы в этом случае снижается в разы.

Можно использовать на данном этапе некоторые специальные инструменты:

  • ;
  • ;
  • Станок для правки колес;
  • Прибор для .

Конечно, найти их у каждого нелегко, но, возможно, у кого-то все же окажется та или иная деталь. Без них можно спокойно обойтись, хотя они и способны существенно ускорить всю работу.

Итак, можно выделить следующие важные этапы:

Резьбу спиц вместе с ободом рекомендуется предварительно смазать, так как это поможет крепче затянуть их;
На заднем колесе работа начинается только с той стороной втулки, которая имеет резьбу. Вставив во фланец девять спиц, необходимо найти отверстие, которое будет ближе всех к вентильному, вставить в него спицу. Она будет ключевой;
От нее отсчитывается по часовой стрелке четыре отверстие, далее спица вставляется, ниппель закручивается. Другие спицы (7 штук) крепятся такие же способом;
Поворачиваем колесо левой стороной, после чего следует соединить девять спиц с ободом в левом наружном фланце;
Пересечения между ключевой и десятой быть не должно;
Спицевые головки находятся снаружи, особенно если они расположени на заднем колесе;
Спицы, которые считаются натяжными, а точнее, их головки будут расположены внутри. Одну из них следует продеть в фланцевое отверстие. Втулка закручивается, при этом другим спицам должно предаться направление относительно фланца по касательной. Две первых спицы сверху натяжная проходит вверху, а под третью она должна заходить внутрь;
При сборе ниппели следует лишь немного прикручивать. В противном случае, спицы не смогут достать до отверстий;
Равномерную натяжку лучше производить от месторасположения ключевой спицы

Очень важно, чтобы при этом закручивание ниппеля совершалось только на один оборот. Допускается сделать еще один-два дополнительно, если спица остается слишком слабой

Если же постепенно по мере закручивания становится понятно, что ниппели больше не закручиваются, значит, необходимо будет вернуться, вновь раскрутить их все и дальше закручивать каждый лишь на пол-оборота. Когда работа будет сделана, дополнительно можно будет без проблем любую спицу приладить сильнее.

На протяжении всей работы важно следить за соблюдением следующих моментов:

  • К работающему обязана быть повернута фигурная часть втулки;
  • Справа от человека будет находиться спица, которая около вентильного отверстия;
  • Соединение обода с правой стороны фланца производится обеими спицами;
  • Наличие трех отверстий, остающихся незанятыми.

Зонтик колеса всегда обязан располагаться в плоскости, которая проходит между задней втулкой и наконечниками не меньше половины расстояния. Если это не будет соблюдено, то велосипед постоянно будет пытаться повернуть в сторону. Если зонтик правильный, то расстояние от тормозных колодок до обода будет равным и когда колесо прямо, и когда оно повернуто.

УСТАНОВКА КАМЕРЫ НА МЕСТО

Необходимо немного накачать камеру, чтобы не повредить ее снова.

Вставляете ниппель в специальное отверстие обода и аккуратно вкладываете в середину покрышки всю камеру.

Заправляете края покрышки по всей ширине колеса в обод. Это должно получиться выполнить руками, но, если края никак не хотят становиться на место, возьмите монтажку и уже с ее помощью выполните задуманное. Делайте это внимательно, иначе у вас будет новый прокол.

Для того чтоб камера смогла внутри распрямиться, подкачайте немного колесо и разомните камеру, этого будет вполне достаточно, чтоб камера приняла правильное положение.

Прокачайте колесо до необходимого состояния. Для тог чтоб это сделать правильно, не боясь, что колесо неожиданно лопнет, после накачивания сдавите камеру двумя пальцами. Если ваши пальцы не могут преодолеть сопротивление, значит, камера накачана достаточно, можно отправляться в путь.

Запчасти для ремонта кассеты звездочек велосипеда

LockRing (стопорное кольцо, гайка) кассеты

LockRing — Гайка (стопорное кольцо) кассеты звездочек заднего колеса велосипеда

Если вы (ненароком) умудрились сорвать (сломать/потерять — нужное подчеркнуть) гайку крепления кассеты звездочек на заднем колесе (LockRing) — то вот вам пара ссылок, по которым можно купить как оригинальные гайки, так и аналоги. На eBay можно поиграть с фильтрами (слева, если вы читаете статью на компе) — и выбрать как нужную скорость (7-8-9-10-11), так и любого производителя (Shimano-SRAM-Campagnolo-etc).

  • eBay — Гайки кассеты звездочек заднего колеса
  • AliExpress — Гайки кассеты звездочек заднего колеса

Кассеты (звездочки) заднего колеса

Кассета велосипеда

Если вы обнаружите, что ваша кассета пришла в негодность (сточились зубья, проскакивает цепь) — можете посмотреть новые на тех же eBay и AliExpress. Опять же — на eBay можно поиграть с фильтрами (слева, если вы читаете статью на компе) — и выбрать как нужную скорость (7-8-9-10-11), так и любого производителя (Shimano-SRAM-Campagnolo-etc).

Кассеты звездочек 9 скоростей eBay ► https://alexonbike.ru/eBay9sk AliExpress ► https://alexonbike.ru/Ali9sk

Кассеты звездочек 10 скоростей eBay ► https://alexonbike.ru/eBay10sk AliExpress ► https://alexonbike.ru/Ali10sk

Кассеты звездочек 11 скоростей eBay ► https://alexonbike.ru/eBay11sk AliExpress ► https://alexonbike.ru/Ali11sk

Разборка корпуса, очистка и смазка

Ремонт рекомендуется делать на заспицованной втулке, иначе шансов потом собрать колесо будет мало, если только раньше не приходилось постоянно сталкиваться с разбором.

Как разобрать бестормозную втулку скоростного велосипеда? Последовательность действий:

При помощи съемника и хлыста снять кассету с оси.
Разомкнуть стопорное кольцо.
Извлечь шайбы и подшипники. Втулка может быть на насыпных или промподшипниках. В любом случае, главное запомнить их законное место и не потерять. То же касается и шайб.
Осматриваем повреждения на подшипниках: истертые детальки надо будет поменять на новые, пригодные для очищения в растворителе от грязи.
Вытаскивается ось целиком.
Чистится корпус от грязи. Внутренние полости протираются мягкой сухой тканью.
Смазывать детали нужно последовательно при их установке обратно. Первоначально кладется немного смазки на стенки корпуса
Особое внимание нужно уделить смазке подшипников.
Установка стопора и затяжка втулки крепежными гайками

Важно не перетянуть втулку, чтобы избежать трудностей при вращении колеса.

Как только кассета успешно отложена в сторону, приступаем к разборке втулки. Делается это только с противоположной стороны, обычно слева. С помощью ключа на 15 мм вывинчивается контргайка, которая крепит ось. Снимаем стопор, если он есть.

Вся мелочь в виде колечек и шайб раскладывается на заранее приготовленную бумажку в правильном порядке

Это крайне важно, иначе потом при сборке немудрено запутаться. Скручивается конус, и, наконец, ось начинает поддаваться

Прямо на ней видим подшипники.

Снимать подшипниковые детальки надо аккуратно, лучше поддевать их тонкой спицей или пинцетом.

Протираем каждый шарик тряпочкой, смоченной в ацетоне или бензине и складываем в сторону. Аналогично извлекаем «насыпь» или промподшипники с другой стороны.

Не путаем правые и левые детали, они приработаны к своей стороне и при установке, наоборот, могут вызывать диссонанс работы всей втулки, в частности, люфт. Не теряем ни единого шарика, иначе все придется менять! Иногда при вскрытии втулки рядом с осевой можно увидеть «труху» – шарики полностью стерлись и требуют замены. То же самое и при частичном истирании.

После извлечения оси смотрим на ее состояние. Ее рабочий ресурс, как правило, соизмерим с «расспицеванием» корпуса или заменой колеса, но мало ли. Даже при простом обслуживании она потребует очистки от наработанной грязи.

Внутреннее пространство втулки протирается сухой чистой тряпочкой или ватой. Слишком загрязненные участки можно пройти бензином. Протираем левый конус и проверяем крепление правого (со стороны звезд кассеты). Как только стенки обсохнут, самое время наносить новую смазку.

Немного рекомендаций: для втулки не пойдет цепная или какая-либо другая смазка, специальный состав лучше купить заранее. Для подшипников активно применяют буксол, можно использовать его. Намазывать толстый слой «на века» не стоит, потому что смазывающий состав выдавится и начнет поглощать грязь, из-за чего все детали износятся в разы быстрее.

Монтаж втулочных деталей: правые подшипники – ось колеса – конус – левые подшипники – стопор – шайбы и заклепки – контргайка. Вероятнее всего, после сборки потребуется регулировка задней втулки. Делается это только с левой стороны. С помощью того же ключа на 15 немного ослабляем контрящую гайку. Далее она до упора закручивается, а конус удерживается в фиксированном положении.

Таким образом, устраняется люфт оси, точнее, он сводится к минимуму. Возможно, придется повозиться не один раз, главное, добиться синхронного хода оси и всего колеса. Небольшой проворот все же допустим, перетягивание чревато затрудненным вращением.

И, конечно, проверка ремонта на практике. Испытываем велосипед в разных скоростных режимах, стараемся почувствовать, не люфтит ли колесо и насколько крепко оно фиксировано. Если все было сделано правильно, покатушки подарят комфорт и уверенность, в противном случае, придется вернуться к регулированию вторично.

Ремонтировать и обслуживать заднюю втулку своими руками довольно просто! Если предполагается замена всей детали, то останавливать свой выбор надо исключительно на той модели, которая поставлена на велосипед сейчас. Когда разобрать втулку не представляется возможным, лучше обратиться за помощью к специалисту, иначе можно повредить саму деталь.

http://veloinsider.ru/service/remont-zadnej-vtulki-velosipeda-svoimi-rukami.htmlhttp://sportzoom.ru/obsluzhivanie-zadnej-vtulki-velosipeda/http://velofans.ru/remont/zadnyaya-vtulka-velosipeda-ustroystvo

Устройство задних втулок с тормозом

Большинство односкоростных велосипедов, будь то дорожный или детский, снабжены задней втулкой со встроенным тормозным механизмом и механизмом свободного хода педалей. Такие втулки выполняют несколько следующих функций:

  • Передача крутящего момента от ведущей звезды шатунов к ведомой звезде задней втулки и соответственно самому колесу.
  • Свободный ход колеса относительно ведомой звезды. Как только ведомая звезда останавливается, колесо продолжает вращаться, не зависимо от педалей велосипеда.
  • Встроенный тормозной механизм позволяет тормозить путем вращения педалей в обратную сторону. Суть такая же, как в барабанных автомобильных тормозах с внутренними колодками.

Самые распространенные тормозные втулки типа «Торпедо». Такие втулки устанавливались на большинстве советских велосипедов и до сегодняшнего дня используются в производстве дорожных велосипедов. На самых старых советских и некоторых импортных велосипедах начала прошлого века устанавливали втулки типа «Иди». Так же в советское время были разработаны отечественные втулки с говорящим названием «Родина». Последние два типа в настоящее время почти не встречаются. Поэтому рассмотрим подробнее устройство только втулок «Торпедо».

Исходя из вышеприведенной схемы, рассмотрим, как происходят процессы внутри задней втулки.

  • Рабочий ход – во время поворота педалей ведущий конус вращаясь своими выступами сдвигает ведущие ролики вверх, тем самым заклинивая корпус втулки, тем самым вращая колесо.
  • Свободный ход – как только ведущий конус перестает вращаться, корпус сдавливает ведущие ролики в углубления между выступами, благодаря этому процессу теряется связь между ведущим конусом и корпусом. Потеря связи позволяет колесу свободно вращаться относительно педалей.
  • Торможение – когда велосипедист начинает давить педаль назад ведущий конус начинает вращаться в противоположную сторону и косыми выступами благодаря трению вращает тормозной конус. Тормозные ролики заходят в канавки тормозного барабана и тормозной конус вдвигается в барабан. Барабан раздвигается конусами с обеих сторон, прижимается к корпусу втулки и тормозит колесо.

Тип «Торпедо» обеспечивает наилучший вариант торможения. Чем сильнее усилия на педаль тем сильнее торможение – это обеспечивает плавное торможение.

Переборка втулки, выравнивание обода, замена камеры и покрышки

Техническое состояние велосипеда напрямую зависит от исправности всех его узлов, в том числе и переднего колеса. Проблем с ним не так много, но посещают они регулярно:

  • износ компонентов втулки, выработка смазки;
  • искривление обода – «восьмерки»;
  • пробои камеры, растрескивание покрышки.

Втулка обеспечивает неподвижное закрепление оси на дропаутах и равномерное беспрепятственное вращение колеса. Недостаточная смазка вызывает повышенное трение подшипников и, как следствие, их быстрый износ. Симптомы – колесо болтается, ярко выраженный люфт, затрудненное вращение, хруст.

Итак, как разобрать втулку: 1. Снять ось с дропаутов (смотрим выше).

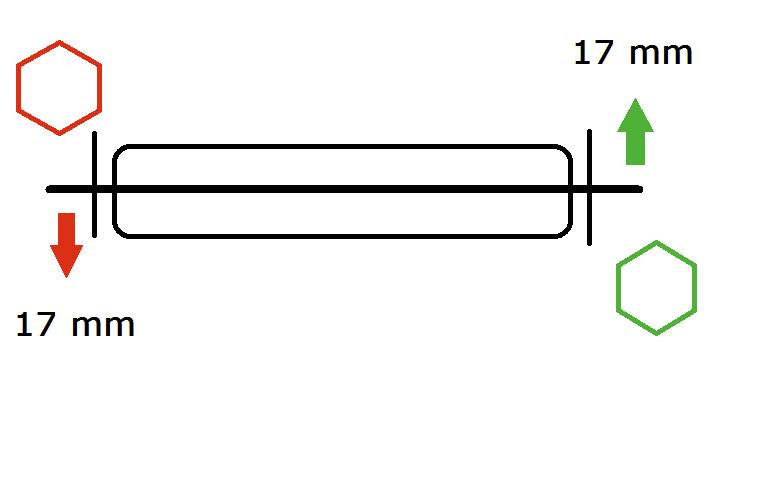

2. Ослабить крепежную втулочную гайку. Для этого понадобятся два ключа на 17 мм – одним жестко зафиксировать гайку справа, другим против часовой стрелки скрутить слева.

3. Свинтить конус. Для подцепки нужен будет ключ на 14, далее он легко скручивается руками.

4. Вытащить ось с противоположной стороны. Аккуратно вынуть левый подшипник из полости корпуса и стянуть правый с конуса.

Тщательно осмотреть всё, особенно подшипники. Поврежденные детали нужно заменить на новые.

Чистка, смазка и сборка втулки:

  1. Выдуть грязь из пустого корпуса.
  2. С помощью узкой кисточки или ватной палочки нанести смазку тонким слоем на внутренние стенки втулки.
  3. Протереть ось, конусы и подшипники керосином и дать высохнуть (если устанавливаем те же компоненты).
  4. Смазать ось, подшипники и конусы с внутренних сторон, которые прилегают к подшипникам. На подшипники смазки не жалеем: чем больше, тем лучше. Излишки аккуратно стереть чистой тряпочкой.
  5. Одеть правый подшипник на соответствующий конус той стороной, какой он стоял раньше.
  6. Просунуть ось во втулку и установить на нее левый подшипник.
  7. Аккуратно вкрутить конус. Его поверхность должна касаться, но не зажимать подшипник.
  8. Затянуть втулку гайкой.
  9. Поставить колесо на дропауты и зафиксировать.

Проверяем работу втулки – с силой раскручиваем колесо. Если все по переборке втулки было сделано правильно, колесо будет крутиться легко и беззвучно. Если вращение дается с трудом либо втулка «ходит» по оси, необходимо ослабить или подтянуть левый конус. Возможно, для точного результата регулировка потребуется несколько раз, тут главное – не спешить.

Восьмерки – самая неприятная проблема с колесами. Она в равной степени возникает и спереди, и сзади. Передняя восьмерка доставляет меньше дискомфорта, чем задняя, но все-таки на кривом колесе ездить не по кайфу. Рассмотрим, как быстро устранить дефекты обода велосипеда. Для работы понадобится универсальный спицевой ключ, выглядит он так:

Ремонт восьмерки делается следующим образом:

  1. Определить максимальную выпуклость колеса. В этой области подтянуть спицу на угол, кратный 1 обороту.
  2. Ослабить две спицы по краям на угол, вдвое меньше, на какой подтягивали центральную спицу.
  3. Следующие крайние спицы подтянуть на угол, вдвое меньший, на который ослабляли те две спицы.

И так далее, все зависит от величины искривления. На картинке представлена схема устранения 7-спицевой восьмерки.

Если кривизна расположена между спицами, делаем так:

Замена камер проще устранения дефектов обода, но и чаще требуется. Чтобы правильно и беспрепятственно снять и поставить покрышку, желательно воспользоваться специальными пластиковыми монтажками.

Как разобрать шину:

  1. Снять колесо с креплений вилки.
  2. Спустить воздух из камеры (если меняем только покрышку).
  3. Открутить защитный колпачок с ниппеля и слегка продавить его вниз.
  4. С противоположной стороны зацепить двумя монтажками борт покрышки.
  5. Третьей монтажкой подцеплять борт по бокам, до тех пор, пока покрышка не слезет с обода. Теперь можно достать камеру.

Собрать шину по следующей схеме:

  1. Немного накачать камеру, чтобы она распрямилась.
  2. Уложить камеру в покрышку.
  3. По стрелочке выбрать правильное направление шины.
  4. Вставить ниппель в отверстие обода.
  5. Затолкать борта покрышки в обод со стороны ниппеля к противоположному концу. Когда заталкивать станет тяжело, воспользоваться монтажками.
  6. Вытянуть трубку ниппеля наверх (для Schrader).
  7. Проверить, чтобы борта полностью легли в обод и надеть колесо на велосипед.

Переднее колесо на велосипеде – простой узел, который можно самостоятельно обслуживать дома своими руками: разобрать и собрать втулку, поменять шину и устранить искривления на ободе. Серьезные проблемы – поломка спиц, растрескивание корпуса втулки – потребуют помощи специалиста.

Когда нужно менять подшипник

Задача подшипника — фиксация деталей и правильное функционирование механизма, позволяющее, к примеру, плавно вращать педали. Чаще всего повреждается каретка — узел, который включает педали и шатуны. При выходе из строя подшипники, расположенные в каретке, будут мешать работать педалям.

Напрямую на работу этих деталей влияет тип каретки велосипеда. Механизм может быть открытым или закрытым. Закрытая каретка защищает подшипники от внешнего воздействия, грязь не попадает на деталь и не портит её. В открытой же каретке детали находятся в чашках, которые размещены в кареточном стакане и встроены в рамочную трубу, благодаря чему каретка вращается. Механизм сложный и подвержен внешним факторам больше, чем любая другая деталь велосипеда. Это приводит к частой замене его составляющих.

Разберёмся, для чего предназначены отдельные виды подшипников, принцип их работы.

Велоподшипник

Это интересно: Хранение велосипеда в гараже в зимнее время, создание условий для хранения, какие крепления для байков существуют, подготовительные работы

Разборка велосипедного колеса с целью устранения неисправностей

Прокол камеры – проблема, с которой велосипедисты сталкиваются чаще всего. Чтобы снять шину для замены камеры, необходимо предпринять следующее:

  1. Снять колесо с вилки байка вышеописанным способом.
  2. Спускаем остатки воздуха из камеры.
  3. Сняв колпачок с ниппеля, немного продавливаем внутрь обода.
  4. С противоположной стороны двумя пластиковыми монтажками нужно подцепить борт покрышки.
  5. Еще одной монтажкой держать борт покрышки, пока она не сойдет с обода.
  6. Достаем камеру.

Заклеив прокол или взяв запасную целую камеру, осуществляем сборку шины по следующей схеме:

  1. Слегка накачиваем камеру с целью ее распрямления.
  2. Помещаем камеру в покрышку.
  3. Глядя на стрелочки, выбираем правильное направление шины и пропускаем ниппель через отверстие в ободе.
  4. Устанавливаем борта покрышки на место – в обод. Действие осуществляется от ниппеля. Использование монтажек упростит процедуру.
  5. Вытягиваем ниппельную трубку наружу и проверяем, чтобы борта покрышки плотно стыковались с ободом.
  6. Надеваем колесо на вилку байка.

Болтающееся велосипедное колесо, люфт, видимый невооруженным глазом, затрудненное вращение, скрип – симптомы, красноречиво говорящие о том, что пора осмотреть втулку. Разборка втулки несколько сложнее, чем бортировать колесо, но также осуществимо непосредственно самим велосипедистом по следующей схеме:

Демонтируем ось с дропаутов. С помощью двух ключей на 17 мм ослабляем гайку, крепящую втулку. Правую гайку фиксируем, а левую скручиваем против часовой стрелки. Подцепив ключом на 14 мм, откручиваем руками конус

Осторожно вынимаем ось с противоположной стороны. Достаем левый подшипник из корпуса, а правый снимаем с конуса. Далее осуществляем осмотр и смазку деталей, чистку корпуса от грязи, пыли

После чего выполняем сборку колеса:

Далее осуществляем осмотр и смазку деталей, чистку корпуса от грязи, пыли. После чего выполняем сборку колеса:

  1. Правый подшипник устанавливаем на конус той же стороной.
  2. Ось помещаем во втулку и производим монтаж левого подшипника.
  3. Вкручиваем конус таким образом, чтобы поверхность лишь касалась подшипника, но не фиксировала его.
  4. Закрепляем втулку гайкой.
  5. Возвращаем колесо на дропауты и закрепляем.

Легкое и беззвучное вращение велосипедного колеса после его энергичной раскрутки говорит о том, что все сделано грамотно. Отцентровать переднее колесо байка, подкручивая или ослабляя конус, необходимо в том случае, если втулка «ходит» по оси или осталось затрудненное вращение.

КАК ПОСТАВИТЬ КОЛЕСО НА МЕСТО

Для этого нужно сделать так, чтоб цепь встала на звездочку как положено. Поэтому наденьте сначала на звездочку цепь, а уже после этого надеваем колесо на крепление. Если есть перчатки, оденьте их, а не то после такой установки отмыть руки очень тяжело. Надевайте колесо в крепление таким образом, чтобы не перепутать вращение.

Крепить колесо требуется достаточно прочно, чтоб оно не слетело при езде.

Верните тормоза на место, как было ране, это имеются в виду ободные тормоза.

Бывает, что, кажется, как будто цепь перекручена или неправильно стоит на звездочках, запуталась. Просто покрутите цепь вперед – назад с помощью педалей, или руки, не снимая колеса, дефект должен исправиться. Если отодвинуть в сторону механизм переключения скорости, расположенный в механизме цепи, и наденьте освободившуюся цепь как желаете.

После того, как все процедуры произведены, выполните пробный выезд. Проверьте, как ведут себя тормоза, не пропускает ли заплатка, и тогда можно смело отправляться дальше по своим делам.

Похожие записи:

Поделки из киндера своими руками Как сделать штурвал своими руками из дерева? Кварцевые резонаторы Как делать глиняные горшки в домашних условиях. как сделать глиняный горшок Что измеряет и показывает вольтметр Не работает утюг: что делать, как отремонтировать
