Как сделать арбалет в домашних условиях. делаем мини-арбалет, арбалет из карандашей и из бумаги своими руками

Содержание

Изготовление ложа для арбалета

Для того чтобы сделать ложе арбалета, потребуются заготовки из дерева. Подойдет цельная древесина или клееная, посмотрите на такие породы дерева как: дуб, бук, или ясень. Если говорить о размерах заготовок из дерева, то они представлены на чертежах. Форма ложи произвольная, это зависит от пожеланий пользователя и удобства. Выбор формы также зависит от ее правильного изготовления. Ложе от стрелкового оружия может упростить задачу изготовления арбалета для охоты своими руками. Ствол в ложе оставляет след, вот именно его нужно забить брусками из дерева, предварительно обработав это место, клеем определенного типа.

фото. Ложе арбалета

Изготовляя арбалет, обратите внимание на обработку направляющих тетивы и стрел. От правильности отделки будет зависеть точное попадание в мишень

Направляющие должны быть ровными и гладкими. Чтобы добиться нужных результатов используйте метод шлифовки на специальном фрезеровочном станке и обработку мелкой шлифшкуркой. Потом потребуется отполировать направляющие. Далее необходимо знать соотношение паза направляющей для стрелы диаметром примерно 8 мм. Крестовину, к которой прикреплены плечи, нужно установить на торцовом конце ложи. Крестовину можно изготовить из алюминиевого сплава или алюминиевой болванки, некоторые делают ее из дерева.

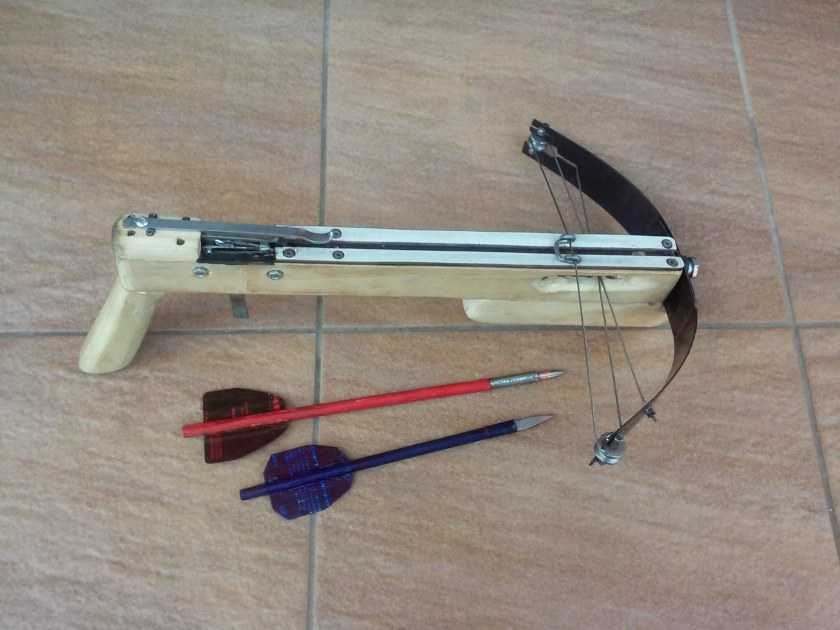

фото. Арбалет из дерева

Окно, предназначенное для вылета стрелы нужно сделать напротив паза, направляющего ее. Окно необходимо расположить на ложе крестовины с упругими составляющими. Крепительные элементы плечей, как правило, должны быть прикреплены болтами №8. Спусковой механизм арбалета выполненного своими руками будет аналогичен средневековому. На чертеже более детально показано, как устроен механизм, который называется спусковым, и описана схема его работы.

фото. Спусковой механизм в деталях

Тетива 1 возведена и сцеплена с выступом рычага А. При повороте рычага 2 сдерживается крючок спуска 3. Стрелок нажимает на крючок, одновременно высвобождается рычаг, а тетива выпрямляется и освобождает стрелу для полета. 4- ограничение упора в результате передвижения рычага. Чтобы сила удара на упор была несколько смягченной на трубку этого упора нужно надеть резину. После выстрела пружина 5 держит рычаг в фиксированном положении. Когда выполняется натяжка арбалета, происходит упор тетивы в выступ 6, а рычаг 2 становится на исходную позицию. На спусковой крючок пружина 6 действует таким образом, что при повороте происходит одновременное фиксирование тетивы и рычага. Чтобы предупредить случайное соскальзывание тетивы с выступа спусковой механизм закрывают крышкой 7, к которой прикреплена плоская пружина 8, удерживающая стрелу в процессе прицеливания. Подшипник 9 предназначен для ослабления силы спуска, он расположен на конце спускового крючка. Для уменьшения веса рычага, его необходимо сделать из легкого материала. Вместо пружин 5 и 6 можно использовать английские булавки.

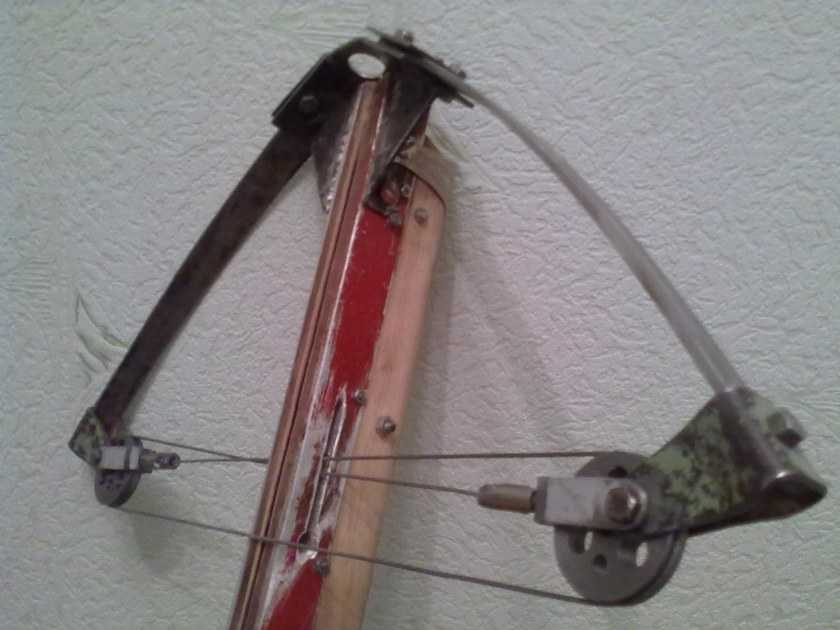

фото. Конструкция арбалета

Спусковой механизм для охотничьего арбалета можно установить в металлическом корпусе, который потом потребуется вставить в гнездо ложи и прочно закрепить шурупами. Такая конструкция позволит просто и надежно управлять арбалетом. Правда, чтобы сделать такой арбалет вам будут необходимы специальные станки для нарезания металла.

фото. Расположение прицельного механизма

Поскольку предполагается, что арбалет для охоты должен иметь прицельное приспособление из целика и мушки, то эти элементы необходимо установить так: целик на крышке спускового механизма, мушка на кронштейне упругого элемента несколько горизонтальней.

Читайте так же:
— Изготавливаем спусковой крючок сами. Как сделать спусковой механизм для арбалета своими руками

— Узнайте как сделать арбалет в домашних условиях. Как сделать самому арбалет из дерева

Видео обзор как сделать арбалет в домашних условиях:

Изготовление стрел

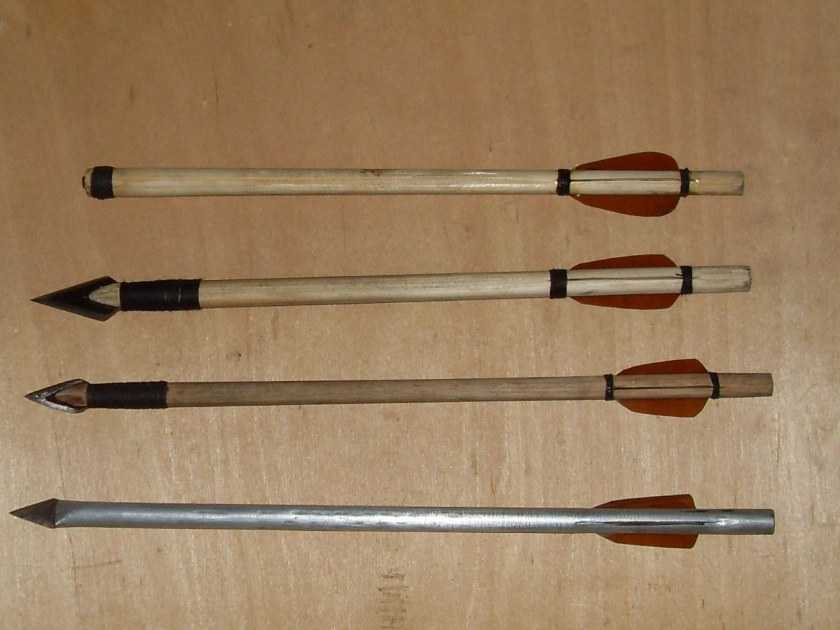

Стрелы для арбалета называются болтами. Это объясняется тем, что они идут укороченными – 16 дюймов против 29, как это демонстрируют разные арбалет своими руками видео. Диаметр остается прежним – 6-9 мм. Сама стрела делится на три части:

  • Наконечник;
  • Несущий стержень;
  • Оперение.

Для изготовления стержней надо использовать исключительно прочную древесину, диаметр которой приближен к диаметру непосредственно несущей основы. Чтобы сделать заготовку округлой, придется:

  • Очистить палку от коры и лишнего массива;
  • Просунуть заготовку в патрон от дрели или шуруповерта;
  • Запустить электроинструмент, держа его одной рукой;
  • Обхватить открытую часть заготовки наждачной бумагой и водя ею от одного конца к другому отшлифовать поверхность.

На выходе получится гладкий стержень, который остается дополнить наконечником и оперением.

Для оперения используется широкий скотч. Из него надо срезать два небольших прямоугольных отрезка, чтобы обхватить этими отрезками круглый стержень. После обхвата, скотч аккуратно прижимается, а края обрезаются под форму перьев.

На выходе получается арбалет, способный поражать мишень на расстоянии 20-40 метров. Улучшить меткость можно за счет крепления целика поверх спускового механизма. Более опытные стрелки дополняют арбалеты своими руками оптическими прицелами или коллиматорами.

Конструкция арбалета

Арбалет только на первый взгляд представляет собой простой лук с несущей основой. На самом деле его конструкция предусматривает:

  • Плечи – лук для натяжения стрел;
  • Колодку – элемент для крепления плеч к ложу;
  • Тетиву – натягиваемая опора под стрелы;
  • Направляющую – канал для фиксации стрелы;
  • Спусковой механизм – средство управления выстрелом;
  • Ложе – несущий каркас для всех перечисленных элементов, а также основа для удобного хвата арбалета.

В зависимости от требований пользователя арбалет может быть дополнен стременем, прицелом, цевьем, прикладом, ремнем. Но сначала лучше ограничиться базовым комплектом.

Инструкция по изготовлению стрел

Следуя нашей инструкции, вы сможете сделать 16-дюймовые стрелы в домашних условиях:

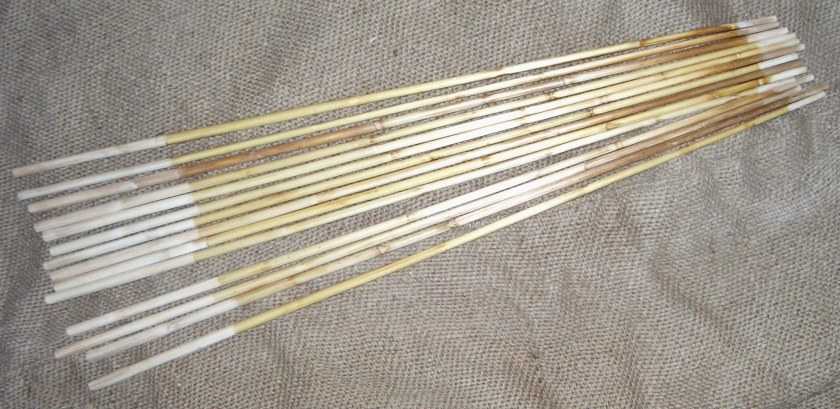

Стержень или древко можно сделать из твердых пород дерева, а можно использовать трубки из дюраля, текстолита, фибрагласа, длиной 16 дюймов.

Для того, чтобы сделать сменный наконечник, нарезаем резьбу на конце стрелы. Это делают закрепив стрелу в тисках. Плашку вставляют в вороток и вручную неспеша нарезают резьбу

Очень важно не перекосить нарезаемую резьбу, поэтому нужно следить, чтобы оси стрелы и плашки обязательно совпадали

Шлифуете заготовку мелкой шкуркой. Если вы решили сделать древко из дерева, на этом этапе проведите пробный выстрел в стену. Если нет расколов — то древесина выбрана правильно. Дерево должно быть обязательно прямослойное, если слои косые, то стрела сломается

Далее деревянную поверхность следует сделать влагоустойчивой, обработав воском или парафином. Также подойдут специальные составы для обработки лыж и досок для серфинга. Дюраль, текстолит и фибраглас, разумеется, ничем обрабатывать не нужно.

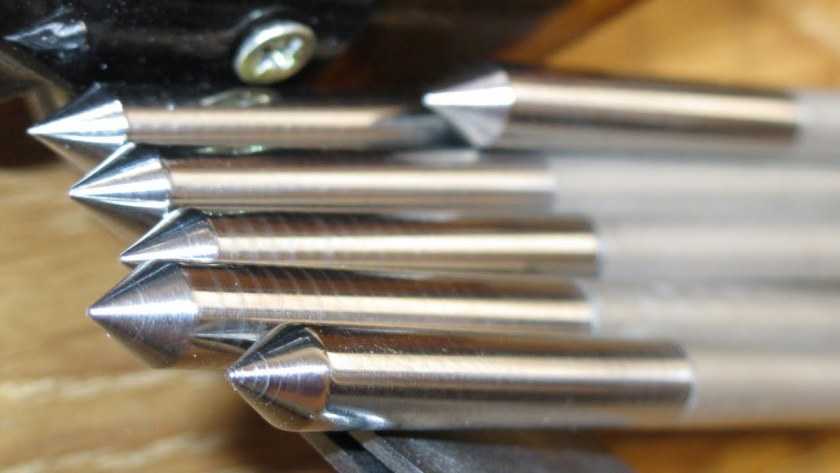

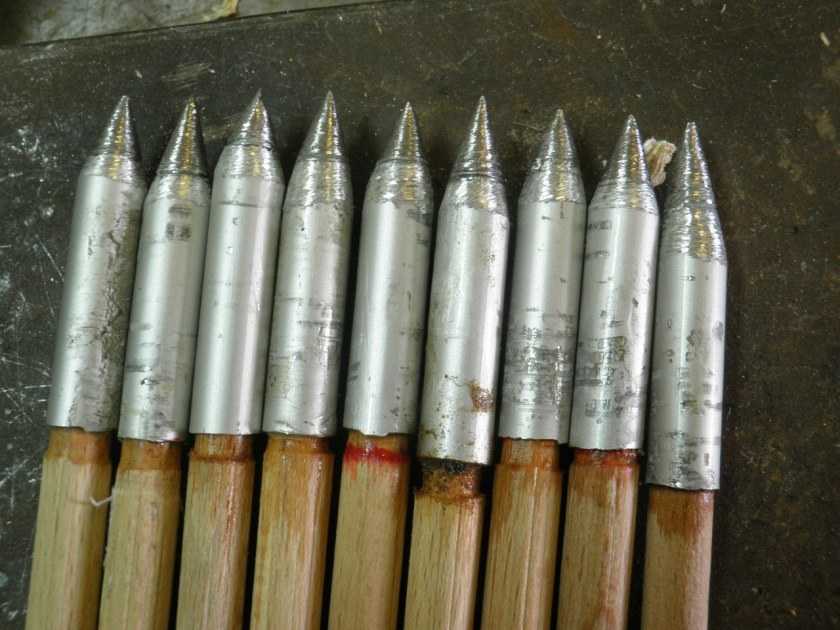

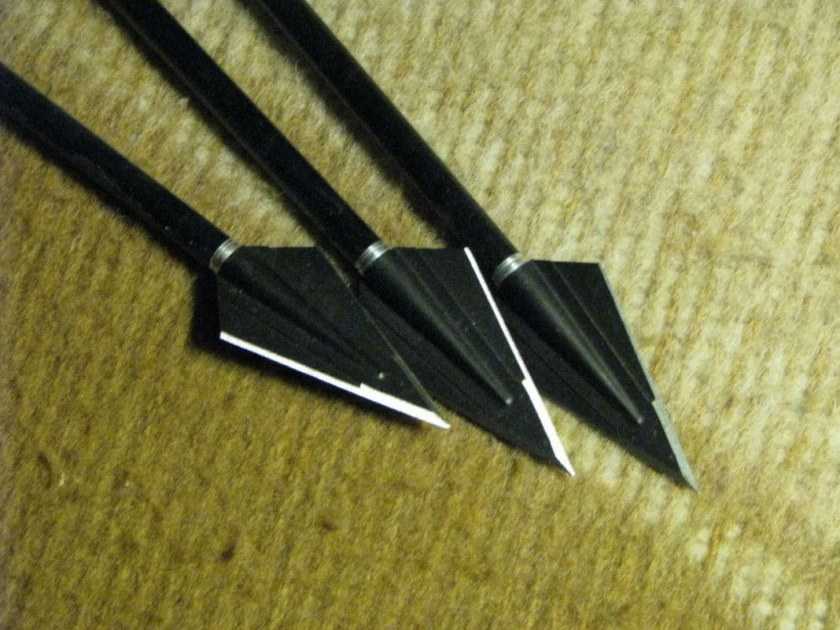

Определяемся с типом наконечника, который мы тоже в состоянии сделать своими руками. Они бывают колпачковыми, втульчатыми и врезными. Если ваш выбор остановился на втульчатом варианте, то сделайте пропил, вставьте в него наконечник и все вместе обмотайте крепкой проволокой, предварительно смазав суперклеем. Втульчатый наконечник вставляется внутрь древка. Такой тип особенно удобен, если вы в качестве заготовки для стержня используете алюминиевую, дюралевую, карбоновую или стеклопластиковую трубку. Наиболее просто сделать на токарном станке колпачковые наконечники. Задаем параметры и вытачиваем.

От длины и правильной установки оперения зависит стабилизация стрелы во время полета. Можно использовать как натуральное оперение, длиной 12 мм, которая является наиболее оптимальной для древка в 16 дюймов, посадив его на суперклей, так и сделать из пластика (например, из негодных банковских или телефонных карт).

Для вклейки оперения специальной пилкой делаем прорези глубиной 1 мм, и вставляем пластиковые заготовки, предварительно промазав их суперклеем. Можно выбрать из нескольких вариантов вклейки: прямой, угловой и спиральный. Количество перьев, как мы уже говорили ранее, должно быть 3-4 штуки, длиной около 12 мм. При соблюдении параметров и правильной установке, все они отлично балансируют траекторию полета и усиливают аэродинамику. Для вклейки оперения можно использовать специальный прибор — пероклейку.

Пероклейка — приспособление для вклеивания оперения

Завершающий этап: балансировка стрелы. Об этом надо позаботиться заранее, примерно сбалансировав стрелу весом наконечника и оперения. На конечном этапе точная балансировка достигается регулировкой длины тела стрелы. Обрежьте древко на 16 дюймов, проверьте выстрелом в мешок с песком

Здесь важно помнить два момента: если в приоритете бой издалека, то балансировать стрелу нужно на середине, если же в приоритете меткость — то на расстоянии одной третьей от наконечника и отправляйтесь на охоту

Зачем платить больше, если вы в состоянии сделать стрелы для арбалета своими руками? Удачной охоты вам и вашему верному арбалету!

Изготовление направляющей

Направляющей принято называть металлическую планку, в которую углубляется стрела и по которой она скользит во время выстрела. Соответственно, планка должна быть прямой и гладкой, чтобы стрелу не косило при каждом выстреле.

Прежде чем приступать к изготовлению направляющей, надо прорезать стамеской под нее канал шириной 1,5-1,8 см и глубиной 1,5-2,0 см. Он прорезается наверху и посередине ложа.

Канал начинается в районе отверстия под спусковой механизм и заканчивается на краю ложа – рядом с колодкой. Глубина канала по всему периметру должна быть одинаковой, чтобы направляющая села везде равномерно на арбалет чертежи из рессоры, которого выглядят не менее сложными, чем из направляющей.

Далее в канал погружается планка в виде металлической профильной трубы без одной стенки. Планка должна погрузиться полностью, чтобы края ее бортов не выступали наружу. Также направляющая не должна болтаться, поэтому размеры канала подгоняются четко под нее.

Для крепежа планки к каналу можно просверлить на дне первой отверстия под шурупы. Но шапки саморезов могут мешать стреле, поэтому направляющую часто фиксируют эпоксидным клеем.

Монтаж спускового механизма

Осталась последняя часть: пусковой механизм (рисунок 8).

Всего вариаций, как сделать спусковой механизм для арбалета в домашних условиях, три:

  1. Дедовский, деревянный: от торца ложи отмеряют некоторое количество сантиметров (зависит от возможностей тетивы) и, поставив засечку, делают углубление прямоугольной формы в полмиллиметра. Рекомендуется брать расстояние в 15-20 см от плеч натяжения. Следом сверлят отверстие в центре углубления. После этого у основания ложа со стороны дуги следует закрепить плоскую дощечку, в аккурат прилегающую к ранее просверленному отверстию, но снизу. В дощечке закрепляется цилиндр по диаметру схожий с отверстием. Дальше дело техники: тетива опускается в канавку, её подталкивает стержнем снизу, после чего она отправляет болт в полет. Такой взводной механизм для арбалета хорошо подходит для домашнего изготовления в свободное время на выходных.
  2. Изощренный, алюминиевый: реализуем только при наличии под рукой инструментов для работы по металлу: шлифстанок, резцы, токарный аппарат, напильники. Требует создания специальной детали. Устройство спускового механизма арбалета выглядит следующим образом: небольшой алюминиевый диск, с отверстием по центру и двумя выточками. Его форма видоизменена, на верхней части под углом 90 градусов проделан пилообразный зуб с ровной выточкой посредине. Параллельно ему, в нижней части проделан вырез под аналогичный зубчик, но без канавки. Механизм принимает нагрузку, не давая тетиве спрыснуть, упираясь в спусковой крючок. Для выстрела хватит одного нажатия, после чего рычаг запирающей детали выскочит из паза, блокиратор провернется по своей оси и отпустит тетиву.
  3. Искусные, механические: больше одной детали за раз. Сложные конструкции с передачей усилия. В упрощенном варианте представляют собой следующий трюк: в спусковой крючок арбалета упирается деталь-посредник, которая в свою очередь блокирует поползновения удерживающей тетиву части. Советуем заранее продумать чертеж, прежде чем реализовать этот вариант.


Рисунок 8. Спусковой механизм — основа успешного использования оружия Если вы замахнулись на мощность, то наверняка задумались о пружинах. Пружинный арбалет требует хорошо отлаженного взводного механизма, способного выдержать большие нагрузки, нежели деревянный. Для него потребуется сборка пускового блока из металла с рычажной передачей усилия.

Как сделать мощный арбалет для охоты или рыбалки

Чтобы создать настоящее боевое оружие для охоты или рыбалки, потребуются более серьезные детали и схемы. Из чего соорудить плечи? Возьмите металлическую дугу, ложе сделайте из дерева, тетиву — из эластичных синтетических волокон.

Механизм и крепления из болтов — самое сложное, сделать смогут только те, кто умеет работать по металлу. Но можно заказать необходимые запчасти в мастерской по чертежам, а далее собрать все дома. Зато болты и кивок легко делаются из дерева или пластика, стрелы с наконечниками — из дерева или железных стержней.

Собрать охотничий или подводный арбалет сможет не каждый. Поэтому работу лучше поручить мастеру, чтобы быть уверенным в результате.

Создаём арбалет из карандашей

Для этого нужно взять:

  1. Четыре карандаша.
  2. Семь резинок.
  3. Корпус от шариковой ручки.
  4. Скотч.

Приступим?

  1. Сначала нужно взять карандаши и соединить их по два вместе. Можно воспользоваться резинками или скотчем. Это будет лук и ложе арбалета.
  2. В передней части ложа приматываем снизу лук.
  3. Сверху на ложе приматываем скотчем корпус от ручки, это будет направляющая для стрелы. Её можно сделать из стержня той же самой ручки.
  4. Теперь надеваем на концы лука по одной резинке, а края их связываем нитками или скотчем, чтобы получилась цельная тетива. Теперь захватываем тетиву с вложенной стрелой, запускаем её в направляющую из корпуса ручки и отпускаем.

Вот как сделать арбалет, из карандашей, который отлично стреляет.

Арбалет пистолетного типа самый мощный: обзор популярных моделей

Каждая модель арбалета предназначена для достижения определенных целей. Чтобы выбрать самый мощный арбалет пистолетного типа, нужно ознакомиться с наиболее популярными моделями оружия.

Все они различаются:

  • скоростью вылета стрелы;
  • силой натяжения;
  • весом изделия.

МК-80 (пластик). Пистолетный арбалет, стреляющий стрелами с двумя перьями. Имеется автоматический предохранитель. Легко взводится. Для изготовления плеч используется композитный материал, для тетивы — прочная нить из полимеров. Предназначен для любителей увлекательного отдыха. Начальная скорость стрел — 48 м/с. Весит 0,6 кг. Усилие при натяжении дуг — 36 кгс.

«Аспид». Мощный и в то же время изящный арбалет-пистолет, относящийся к категории лидеров продаж. Многофункционален, предназначен для стрельбы стрелами и шариками. Для обеспечения безопасности оснащен предохранителем. Для охоты не подходит, создан для спортивных и развлекательных видов стрельбы. Натяжение — 36 кгс. Весит 1 кг.

МК-80А3. Один из самых мощных арбалетов пистолетного типа. Сделан из легкого металлического сплава, весит 0,8 кг. Конструкция имеет автоматический предохранитель и стременной взвод. Комплектуется алюминиевыми дротиками. Скорость стрел 48 м/с. Натяжение — 36 кгс.

«Скаут» (он же «Бегемот»). Для тех, кто ищет самый мощный арбалет пистолетного типа, «Скаут» подойдет как нельзя лучше. Это оружие отличается высочайшим качеством. Произведено оно компанией Poe Lang, выпускающей многие другие популярные модели. Основное его отличие от прочих модификаций в наличии оригинальных накладок рукоятки и корпуса, которые позволяют с уверенностью держать оружие в двух руках. Модель снабжается планкой для прицела. Скорость стрел — 50 м/с. Вес оружия — 0,85 кг. Натяжение — 36кгс.

«Тактик». Часто рекомендуется как самый мощный арбалет пистолетного типа для охоты, произведенный в России. Выпускается в разных модификациях. При стрельбе шариками получается добиться высоких результатов при охоте на птицу и дичь. Отличается невысокой ценой и неприхотливостью в уходе.

Арбалет из линеек, палочек, старого игрушечного лука

Не всегда под руками у мастера может оказаться сразу четыре карандаша. Тогда есть другие варианты. Например, удачной заменой карандашам могут послужить обычные школьные линейки. Скрепить их между собой можно при помощи клея или даже стянуть их между собой шурупом с гайкой.

Сложность может вызвать крепление резинки для пуска стрелы. Мастеру нужно будет сделать на концах линейки надрезы, за которые и будут крепиться резинки.

Если же будет принято решение использовать для пуска швейную резинку, то на концах поперечной линейки нужно просверлить отверстия. В пластмассовых линейках сделать отверстия легко при помощи нагретой иглы, шила или спицы.

Так как сделать домашний арбалет можно не только из карандашей или линеек, то нельзя не вспомнить о других материалах. Например, старый лук также может перевоплотиться в новую игрушку. Достаточно к середине лука перпендикулярно прикрепить школьную линейку либо сдвоенные карандаши. Далее алгоритм изготовления арбалета повторяет описанный выше: крепится трубочка, к концам лука привязывается пусковая резинка.

Если же изготавливать арбалет приходится на природе, где под руками нет ни старых игрушек, ни линеек, ни карандашей, то и ровные палочки, выточенные из веточек, могут послужить в качестве материала для игрушки. Алгоритм изготовления в точности повторяет мастер-класс, описывающий работу над арбалетом, сделанным из карандашей и резинок.

Лук и плечи

Для производства лука и плеч нужна прочная сухая древесина. Необходимо на заготовке под лук отметить середину, она должна оставаться самой толстой, остальные излишки можно начать состругивать от середины к краям, истончая плечи.

  • Крепление на лыжи своими руками: монтаж и советы как установить правильно различные виды креплений (115 фото и видео)

  • Как сделать замок своими руками: постройка декоративных средневековых замков и крепостей (110 фото)

  • Как сделать лыжи своими руками: выбор материалов и технология изготовления лыж в домашних условиях (105 фото и видео)

Для тетивы использовать синтетическую не тянущуюся нить или веревку.

Детский арбалет из карандашей

Материалы
, необходимые для изготовления улучшенного арбалета:

Карандаши — 4 штуки;
— тонкие резинки — 5-6 штук;
— ручка — 1 штука;
— клейкая лента (или скотч);
— широкие резинки — 2 штуки.

Инструменты:

Защитные очки;
— перочинный нож;
— плоскогубцы.

Боеприпасы:

Деревянные палочки.

Сборка метательного аппарата

При помощи четырех тонких резинок накрепко соедините попарно незаточенные карандаши. Обе пары должны быть одинакового размера и очень плотно скреплены.

Соедините обе пары карандашей крестообразно, как это показано на рисунке. Отцентрируйте верхнюю пару так, чтобы точка соединения находилась точно посередине. Это и будет передней частью арбалета. Удерживая всю конструкцию вместе, крепко перемотайте точку соединения резинкой.

Сначала разберите шариковую ручку. Чтобы удалить заглушку с конца, вам могут понадобиться плоскогубцы или нож. Пустой корпус от ручки будет стволом нашего мини арбалета. От остальных деталей ручки можете избавиться.

Установите корпус ручки поверх длинной пары карандашей, как это показано на рисунке. Затем закрепите его при помощи клейкой ленты

Важно, чтобы корпус располагался поверх резинок и они не мешали стрельбе, перекрывая ствол

Втяните две широкие резинки с обоих концов конструкции из очень сильно стянутых карандашей. Они должны крепко удерживать резинки на местах. Если же этого не происходит, то вам следует добавить дополнительные тонкие резинки. В этих широких резинках будет сконцентрирована вся мощь вашего арбалета.

Соедините оба конца резинок вместе как можно крепче при помощи клейкой ленты. Как только вам это удастся, постарайтесь создать небольшое углубление для боеприпаса. Возможно, вам понадобится несколько кусочков клейкой ленты, чтобы надежно соединить концы резинок. Несколько раз потяните за место скрепления, чтобы испытать его на прочность.

Ваш арбалет из карандашей полностью готов. Возьмите деревянную палочку, какие обычно используют при готовке, и зарядите ее в ствол, это будет ваш . Прекрасно подойдут для этой цели китайские палочки для еды. Захватив ее конец вместе с креплением резинок, потяните назад и прицельтесь. Разожмите пальцы и наблюдайте за полетом!

Всегда соблюдайте осторожность при использовании этого орудия. Никогда не направляйте его ни на кого из близких и всегда старайтесь обезопасить других

Деревянные палочки, как правило, имеют острые концы, что делает их весьма опасными. Для упражнений лучше всего подойдут мишени из пенопласта. Однако на случай промаха лучше не ставить их поблизости от хрупких предметов. Не пользуйтесь мини арбалетом, если любая из его резинок выглядит растянувшейся.

А стреляет такой, не такой уж и детский арбалет, на десять (а то и более) метров!

На картинках показан этап сборки. По ним вы без труда соберёте себе это интересное оружие. Удачи!

Еще несколько интересных поделок:

В статье вы узнаете как сделать из зубочисток декоративную беседку.

А – простые в изготовлении подставки для карандашей.

И про изготовление шкатулки из спичечных коробков.

Раздел НОВОСТЕЙ в мире стрельбы из лука. В этом разделе постоянно публикуются новости происходящие в стрелковом спорте, открытие новых секций или клубов, соревнования, турниры лучников, изменения в правилах соревнований, интервью тренеров и спортсменов-лучников и многое другое. Вы можете опубликовать свое объявление (статью, новость) о предстоящем (или прошедшем) соревновании, турнире, другом мероприятии. Пожалуйста, указывайте координаты организаторов, дату проведения, место и т.д.

Если случился такой казус, что в деревню родители для своего сынишки забыли взять игрушки, ничего не остаётся, как сделать арбалет из карандашей. Вообще, этот способ развлечь мальчика чрезвычайно удобен и вечером, когда на него вдруг нападёт болезнь «скучно, что делать?». Так как сделать арбалет из карандашей можно практически за полчаса с минимальными затратами, то это полезное занятие поможет ещё и сэкономить на покупке новой игрушки.

Третий шаг — подготовка направляющей трубочки

Когда основа арбалета выполнена, можно приступать к следующему этапу изготовления самострела. Для него мастеру потребуется трубочка, которая будет направлять стрелу.

В качестве трубочки хорошо использовать часть шариковой ручки или фломастера. Правда, придётся разобрать вещь, освободив трубочку от всего ненужного. Кстати, пластиковые одноразовые шприцы также могут быть использованы, если аккуратно убрать при помощи острого ножа или ножовки. Конечно, эту работу взрослый должен выполнять самостоятельно, не доверяя её ребёнку. Не стоит рисковать и подвергать здоровье подрастающей личности опасности.

Делаем лук арбалета

Начинаем изготовление лука, в процессе которого увидим структуру дерева и узнаем, как сделать арбалет в домашних условиях по древним технологиям. Итак, приступим, нужно срезать слои дерева, где присутствует его сердцевина. Если её оставить, то есть риск, что пойдут продольные трещины. После отмеряем середину лука и начинаем срезать лишний материал, изготавливая лук. При обработке необходимо следить за тем, чтобы его плечи были одинаковыми. Всё время проверяем на изгиб. Как только плечи начнут хоть немного поддаваться изгибу, нужно сделать пробную тетиву.

Пробная тетива – это прочная верёвка, на которой с одной стороны одна петля, а с другой — несколько, расположенных на разном расстоянии. Они нужны для того, чтобы измерять изгиб плеч лука. Чем больше материала срезается, тем сильнее их можно согнуть, при этом меняя петли на ближние. Натягивая пробную тетиву постоянно, легко отследить, равномерен ли изгиб после обработки лука. Ведь если смотреть только визуально, можно сильно ошибиться. Плотность дерева не во всех местах одинакова, поэтому с виду идеальный лук может изогнуться неравномерно. Иногда бывает, что толстый участок является слабым местом, а более тонкое, наоборот, не сгибается. Чтобы не ошибиться, нужно постоянно проверять лук. Только изучив все нюансы, можно сделать работающую копию, поняв, как сделать арбалет своими руками, и полностью отобразить мощь и красоту древнего оружия.

Виды арбалетов

Исторические арбалеты традиционно делились на легкие и тяжелые.

Легкие

Легкий арбалет обеспечивал вдвое большую, чем лук, энергию выстрела (до 150 Дж). Стрела легкого арбалета весила 50 г и вылетала со скоростью 70 м/с. Такие болты поражали живую силу противника на расстоянии 150 м, а с расстояния 80 м стрелку удавалось пробить кольчугу. Настильность траектории оставляла желать лучшего, стрельбу вели в основном навесом. Скорострельность легкого рычажного арбалета составляла 4 выстрела в минуту. Легкий арбалет весил 4 кг.

Тяжелые

У тяжелых арбалетов энергия стрелы на выходе из оружия доходила до 400 джоулей. Это больше, чем у пули на выходе из пистолета Макарова (340 джоулей). Дуга тяжелого арбалета имела размах до 1 метра, его болт весил 100 граммов, и скорость болта на выходе из оружия была 90м/с. Убойную силу болт сохранял на расстоянии 250 м. Кольчугу удавалось пробить со 100 метров. Скорострельность тяжелого арбалета была вдвое меньше, чем легкого: можно сделать два выстрела в минуту. Весил тяжелый арбалет 7 кг.

Боевое применение и легких и тяжелых моделей происходило в пехотном строю. Всадники не стреляли из арбалета в силу его технологических особенностей. Это оружие широко применялось при обороне крепостей. Известны также морские.

Арбалеты широко применялись в двух совершенно разных географических регионах: в Европе и в Китае.

Европейские

На европейских театрах военных действий арбалет царил на протяжении пятисот лет: с XI века до XVI. Были времена, когда Церковь запрещала это оружие в сражениях христианами против христиан.

Но в условиях постоянных войн на эти запреты мало кто обращал внимание. Арбалет был основным индивидуальным метательным стрелковым оружием

Большое испытание пришлось пройти арбалету за 116 лет Столетней войны между английской династией Плантагенетов и французской династией Капетингов.

Это только стойкая легенда, что в битве при Креси английские лучники с гигантскими луками «лонгбоу» решительно победили генуэзских арбалетчиков. Такое утверждение некорректно. Свою отрицательную роль сыграла влажная погода, это повлияло на боевые качества оружия. Еще важнее то, что итальянцы были на поле боя без «павез» (защитных щитов пехоты). А решил исход схватки тот факт, что генуэзцы оказались на поле битвы без основного боезапаса, оставшегося в обозе.

Так что при Креси проиграли итальянские наемники, но не арбалет.

Китайские

Китайский многозарядный арбалет, известный как «чо-ко-ну» имеет фантастическую для своего времени скорострельность. 50 выстрелов в минуту.


Китайский скорострельный арбалет «чо-ко-ну»

Такая невероятная скорострельность достигалась за счет оригинальной конструкции этой модели. Он имел своеобразную зарядную коробку, совмещенную с механизмом натяжения тетивы. Тетива натягивалась за счет отклонения назад специального рычага, который тянул за собой зарядную коробку. По пути из коробки выпадала в направляющий желобок стрела, и когда натяжитель достигал крайней задней точки, тетива освобождалась и, выпрямляясь, увлекала за собой стрелу. Похожая многозарядная конструкция была известна в Древней Греции, называлась она полибол. Но полибол был значительно менее скорострельным, чем чо-ко-ну. Чо-ко-ну – очень легкий арбалет, с невысокой пробивной способностью. Изобретательные китайцы увеличивали его поражающую способность, смазывая кончики стрел ядом.
