Как подключиться
Есть два варианта: когда порт AUX уже есть в магнитоле и второй, когда его нет. Во втором случае придется заняться самостоятельным изготовлением кабеля-переходника. Но такая ситуация обычно возникает с аппаратурой устаревших поколений. В первом случае подключение можно сделать тремя способами, о которых рассказывается далее.
Как работает Аукс в машине
АUX — не USB-порт, как многие ошибочно заявляют, не обрабатывает поступающий сигнал, а просто воспроизводит звук, что негативно сказывается на звучании дорожки или аудиокниги. Через Аукс (AUX), можно сделать музыку громче — её бывает трудно расслышать из-за слабых динамиков в подсоединяемом электронном девайсе, это может вывести водителя из психического равновесия.
Можно подключить телефон, флешку, или другое такое же устройство к машине через Аux. Это позволит говорить с собеседником в автомобиле по громкой связи, или слушать MP-3 плееры, которые без наушников бесполезны.
Обычно аппаратура в машине оснащена не одним, а двумя Аукс-портами: один маркирован aux-in, второй — out. Последний можно использовать вместо наушников — об этом говорит маркировка, гнездо служит для выхода звука, а не для подключения к нему устройств. Поэтому, если аудиосистема в машине работает некорректно, сначала нужно убедиться, что владелец не перепутал гнезда.
Как подключить айфон к Ауксу в машине
Теоретически такой вопрос может показаться даже глупым, достаточно подсоединить и можно слушать что угодно. Так бы оно и было, если бы у Аукса и айфона были схожие порты с кабелями. На многих гаджетах нет 3,5-миллиметрового входа, значит подключение не осуществить. Понадобится переходник с гнездом Mini Jack 3, 5 мм (каким подсоединяют наушники) с одной стороны и разъемом с другой. Его можно сделать самим, но лучше всего приобрести Bluetooth. Он предпочтительнее по нескольким соображениям:
- улучшается качество звучания треков;
- можно использовать сразу несколько устройств, так как на переходнике обычно несколько входов;
- легкость контроля — можно использовать пульт или ручки переключения.
Переходник удобнее еще и тем, что экономит место, так как ему не нужны постоянно запутывающиеся, скручивающиеся провода, которые тоже куда-то приходится девать и которые часто мешают сидящим впереди.
Следует помнить, что используемый таким образом телефон, подключённый через портал к Ауксу (AUX) в машине может также быстро разряжаться.
Как подключить телефон андроид через Аукс в машине — это надо знать
Возможности для подсоединения гаджета на платформе Андроид здесь также ограничены:
- специальный провод для магнитолы (продается в специализированных магазинах) или другой подходящий провод;
- переходник Bluetooth.
Часто для этого используют стандартный кабель мини-джек со штекером, как для наушников с одной стороны и разъемом с другой. При покупке такого провода лучше не экономить, иначе это отрицательно скажется на звучании, или система вообще не распознает их.
Как через аукс подключить флешку в машине
Для прослушивания звука с флешки, потребуются провод с преобразователем. Стандартный мини-джек, который используют для смартфонов, сюда не подходит, найти другой сложно.
Как сделать преобразователь для флешки своими руками
Преобразователь можно сделать и самим. Для него нужны:
- старые наушники;
- разъемы по типу «тюльпан»;
- провод на четыре жилки с медной обмоткой.
Понадобится также мультиметр — им проверяют провод наушников, он должен быть исправен.
Как правильно сделать USB-вход в своей автомагнитоле?
Для начала разбирают модулятор и под корпусом ищут микросхему. Главное – рассмотреть прошивку, определяющую функционирование устройства. На микросхеме обязательно пишут модель. Для переделки магнитолы под флеш-накопитель потребуется иметь разъем выведения звукового сигнала. На схеме находят audio out разъем, к нему припаивают провода. Проверить работу можно подсоединением колонок, и если идет сигнал – все сделано верно.
Чтобы установить USB в обычную магнитолу, необходимо уметь пространственно мыслить.
Для процесса пайки необходимо использовать провода экранированного типа. Они избавляют от лишних наводок. В имеющемся модуляторе, заряжающемся от автомобильного прикуривателя, в разъеме для питания скрывают микросхему стабилизатора. Данный «хвост» придется разобрать и достать плату.
Провод плейера отпаивается, а на его место крепят планку, а от нее кидают экранированные провода туда, где в магнитоле микросхема с местами в 12В.
Затем следует заклеить окно под кассетоприемник, чтобы не поломать конструкцию, вставив туда кассету. Ключевая работа на этом завершается. Остается лишь установить девайс в стандартный слот и слушать любимую музыку с USB-флешки. Видео для закрепления результата прилагается.
Даже на сегодняшний день есть некоторые современные автомобили, которые комплектуются магнитолами без USB разъёма, не говоря уже о старых машинах. Такое положение дел многих автовладельцев не устраивает, что наталкивает на поиск возможных решений. Один из доступных вариантов оснастить штатную магнитолу USB — подключить вход самостоятельно, сделать это несложно, но не все автомагнитолы преемлют такое решение.
Делаем aux на кассетный проигрыватель
Многие скажут, что таких автомагнитол в природе не осталось. Но это не правда. Конечно, такие раритеты не сравнимы с качеством проигрывателей таких брендов как Bose, тем не менее ещё остались ценители таких устаревших устройств. И поверьте, им так же хочется слушать любимые мелодии со своего смартфона или мп3 плеера через старенький кассетный проигрыватель в своём автомобиле. А для счастья им нужно:
- провода, экранированные 40 см, сечением 0.5 см;
- термоусадочные трубки;
- штекер 3.5 мм;
- средняя крестовая отвёртка.
Вытаскиваем магнитолу из ниши открутив болты крепления. Выкручиваем болты, удерживающие крышку устройства. Сняв крышку магнитолы, мы получим доступ к лентопротяжному механизму который крепится с помощью металлических защёлок. Отогнув защёлки извлекаем механизм получив тем самым доступ к регулятору громкости.

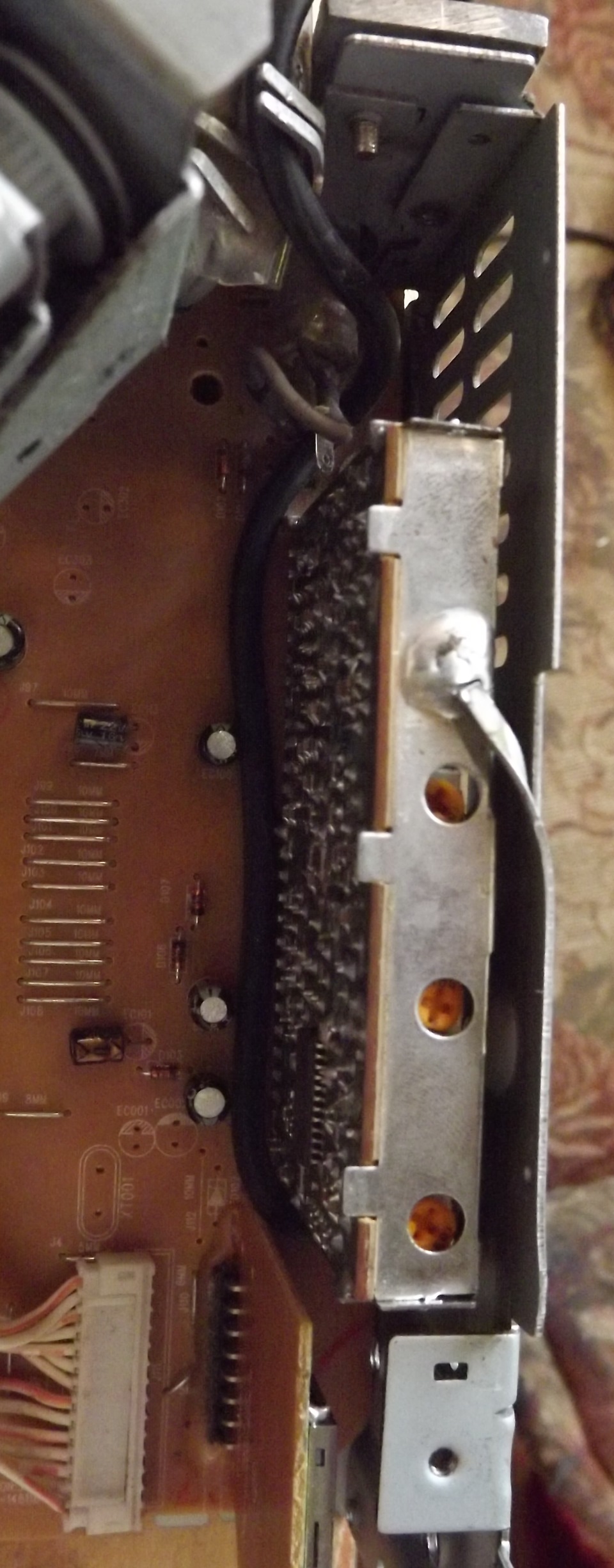

Плата автомагнитолы
Извлекаем его и припаиваем к нему три провода общий, для левого стерео канала и для правого стерео канала. Убираем провода в термоусадочный канал и собираем автомагнитолу. Установив проигрыватель на своё место выводим провод в салон или в бардачок и присоединяем к нему с помощью пайки штекер 3.5 мм.
Как мы видим установить aux выход можно на любой магнитоле. Многое конечно зависит от производителя изделия и конечно же от конструктивных составляющих. В современных моделях таких фирм как Bose нет необходимости задумываться о том, как подключить через aux любое мобильное устройство. Но к сожалению, на рынке радиоэлектроники ещё очень много устройств требующих серьёзных доработок.
Хоть сейчас на рынке автомагнитол AUX вход есть почти что на всех аппаратах, я расскажу при наличии рук, паяльника и куска провода с Джеком 3,5. сделать линейный вход в магнитолу. Многие могут сказать — «Трата времени, лучше поменять магнитолу и не париться!», я конечно согласен — так проще, но во первых всегда интересно попробовать что то сделать самому, а во вторых при такой доработке магнитолы можно подключить её в гараже к каким нибудь старым колонкам, и наслаждаться музыкой во время работы без каких либо материальных затрат.
Начнем с того что мне потребовалось.
1. Непосредственно магнитола и схема для неё.2. Паяльник и соответственно: припой, паяльная кислота. Паяльная лупа (Желательно, но не обязательно)3. Изолента. (Куда-же без неё?)4. акустический провод и стерео джек 3,5.5. 1,5 — 2 часа свободного времени.
Для того чтобы подключить в гараже необходимо зарядное устройство для аккумулятора, или любой другой источник питания 12 вольт. Есть вариант подключения с помощью БП от компьютера, но у меня с двумя колонками БП на 350 ватт не тянул. Магнитола включается, но как только включаешь песню сразу гаснет. Также можно подключить от аккумулятора, но его придеться постоянно заряжать, а при наличии зарядного — необходимость в аккуме отпадает.
Теперь непосредственно про сам процесс.

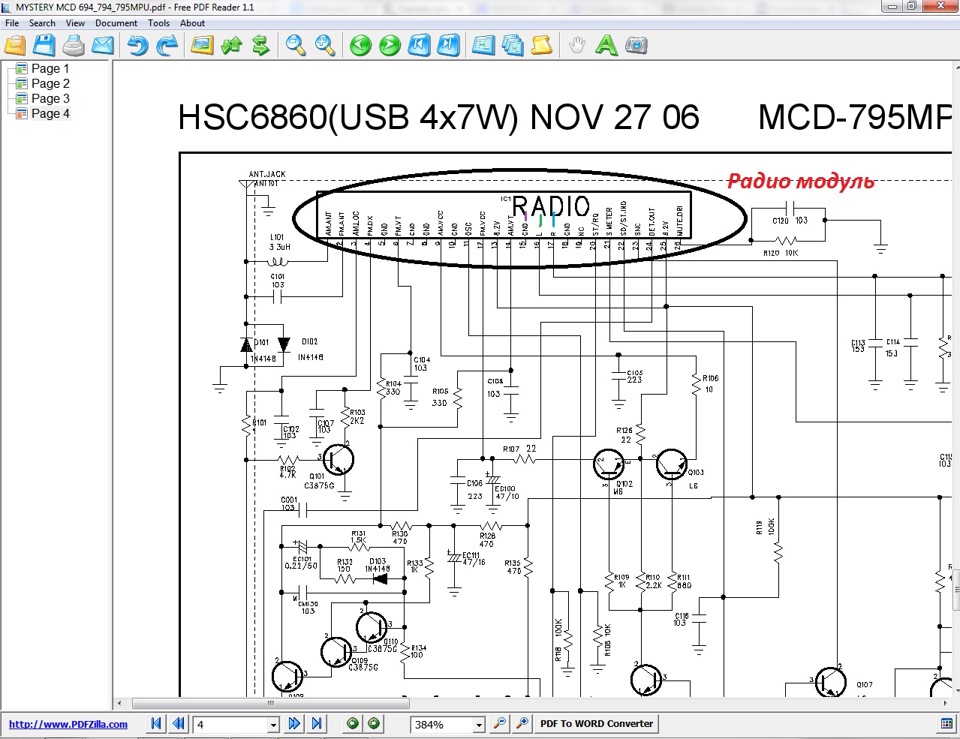

Прежде всего ищем схему магнитолы в GOOGLE. Потом находим на ней радио модуль.Теперь находите в этом модуле Пины правого , левого канала (L), и «землю» (GND). В моем случае это пины 15, 16, 17.
Разбираем магнитолу, находи модуль и считаем пины. Находим нужные и припаиваемся к ним, следите за тем чтобы не спаять пины вместе. Кстати «Землю» можно припаять на любой пин сс обозначением (GND) или на корпус радио модуля.

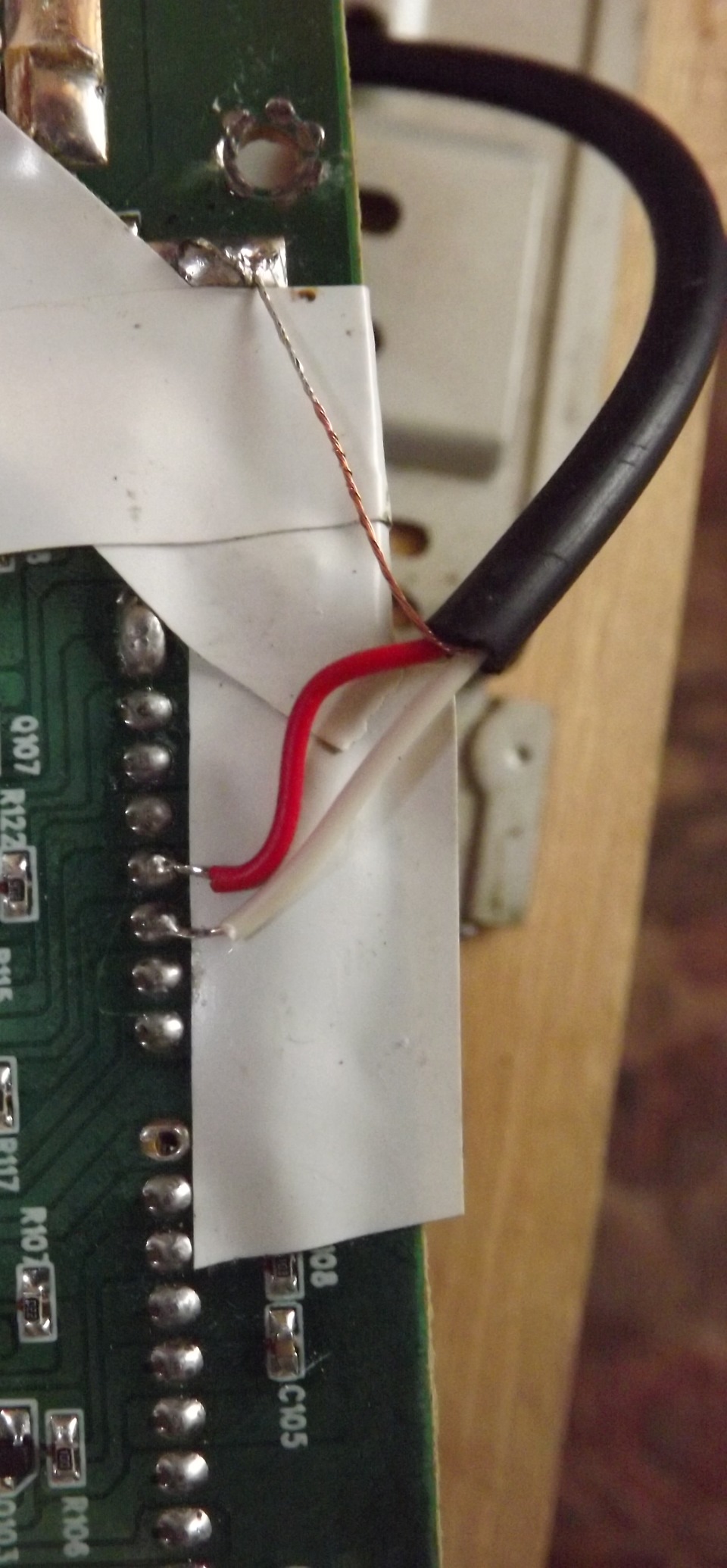

Под провода я приклеил изоленту чтобы их не замкнуло на другие контакты схемы.И выводим шнур за корпус магнитолы.
Затем собираем магнитолу и пробуем, если все будет припаяно правильно то при включении радио будут ловить станции, а как только подключите телефон — шум стихнет и звук будет приниматься с телефона.
Примечание: Если радио вам не нужно — можете обрезать контакты идущие от радио модуля к пинам правого и левого каналов в моем случае 16, 17. Под контактами я подразумеваю ножки на которых стоит радиомодуль на плате.
Вот как все примерно работает —
Зная, что такое AUX в автомагнитоле, водители смогут расширить функциональные возможности системы. Обозначение располагается на проигрывателе или на приборной панели. Аббревиатура AUX — это такое обозначение разъема в магнитоле, что позволяет подключить другие источники звука.
Как пользоваться
При обнаружении разъема Аукс на автомагнитоле водитель пытается определить, что это такое, как пользоваться этой функцией. Систему можно найти во многих устройствах, воспроизводящих звук. Однако на старых проигрывателях для кассет или в старых версиях CD магнитол линейного выхода нет. Но это не означает, что автолюбитель не сможет подсоединить плеер или смартфон, чтобы воспроизвести на динамиках свою музыку.
Чтобы начать прослушивание музыки в машине, потребуется определить, как через Аукс подключается воспроизводящее устройство, и начать слушать музыку с других источников. Если в магнитоле есть AUX-штекер, то для начала использования необходим провод, где размер jack должен быть 3,5 мм. С другой стороны переходника находятся несколько разъемов для подключения внешнего устройства. Если не найден соответствующий выход на проигрывателе, то владелец автомобиля способен сам сделать его. После подключения воспроизводящего девайса можно слушать музыку.
Как включить AUX
Если AUX в автомагнитолу был встроен изначально, то в системе потребуется его разблокировать. Чтобы включить на магнитоле Аукс как устройство, подающее сигнал на динамики, необходимо перевести проигрыватель в режим ожидания. Для этого следует нажать на кнопку SRC, затем — войти в меню при помощи MENU. Удерживать кнопку потребуется до тех пор, пока не произойдет активация системы. В меню следует прокрутить правой ручкой управления, чтобы переключить Аукс. На дисплее автомагнитолы может отображаться AUX ON/OFF, что означает, включен или выключен вход.
После того как на дисплее магнитолы будет написано, что Аукс включен, то следует нажать на кнопку MENU. Это поможет выйти из системы и сохранить настройку. Затем можно производить подключение AUX-провода к магнитоле.
Блютуз адаптер
Если по некоторым причинам использование штатных переходников невозможно, то можно приобрести bluetooth-адаптер. Устройство подключается к любому jack-разъему в 3,5 мм. В автомагнитоле блютуз-адаптер подсоединяется к AUX-входу. При помощи устройства происходит беспроводная передача звукового сигнала. К преимуществам подключения AUX с bluetooth-адаптером относят:
- Беспроводная передача сигнала. Провода в салоне мешают водителю и смотрятся некрасиво.
- Качественный звуковой кодек. Воспроизведение звуковых дорожек происходит без заедания, выводится чистый сигнал.
- Удобно и просто в использовании. Подключение адаптера проводится напрямую к AUX и подключается к автомагнитоле без дополнительных действий и манипуляций; для включения следует нажать на кнопку.
- Вывод звука с нескольких девайсов. Адаптер предусматривает подключение 2-3 внешних устройств.
- Bluetooth прост в управлении. Переключать музыку или настроить громкость можно при помощи голоса или дистанционного пульта; при необходимости используют кнопки на корпусе устройства.
Адаптер, подключаемый через AUX в проигрыватель в авто стоит в пределах 500 руб. К незначительным недостаткам относят то, что устройство требуется подзаряжать.
Кабель
Кроме адаптера есть специальный AUX-кабель для автомагнитолы, который продается в магазине техники для машин. Его можно найти в разделе аксессуаров. Иногда переходник уже имеется в заводской комплектации.
При этом разъем должен быть с одной стороны, как для наушников jack 3,5 мм, а с другой — предназначен для смартфона или иного внешнего девайса с музыкой. Чтобы подсоединить к магнитоле кабель, потребуется подключить Аукс в меню, а затем следует не перепутать 2 выхода и вставить штекер в Аукс с надписью «IN».
Проблемы, и как их решить
После впаивания или на штатной магнитоле у владельцев авто возникают проблемы с передачей звука.
При этом отмечают, что громкость тихая, или проигрыватель совсем не работает.
Играет тихо
Если звук через Аукс в устройство поступает слабо, то это может быть связано с повреждением провода. Чтобы устранить проблему, необходимо проверить кабель подключения. Для этого используют мультиметр.
Если прибор не показывает проблем, то стоит увеличить громкость на подключенном устройстве.
Не работает
Владельцы авто отмечают, что проигрыватель не издает звука. Если не работает AUX, то это может быть связано с тем, что в магнитоле выключен разъем. Иначе провод был бы подключен к Аукс OUT.
Чтобы решить эти проблемы, следует зайти в меню устройства и проверить, разблокирован вход или нет. Иногда проблема возникает в гнезде — для этого потребуется извлечь магнитолу и проверить соединение контактов.
Дубликаты не найдены
AUX это, если я не ошибась 3,5мм джек, как у стандартных наушников? У меня в магнитоле все просто – кнопка переключения режимов воспроизведени USB SD-Card радио AUX.
Выбираем реджим AUXПодключаем кабель вместо наушников в устройствеЗапускаме воспроизведение на устройстве (телефонплееркассетный патифон)Настраиваем громкость на устройстве и на магнитоле.
Если ещё совсем недавно верхом совершенства считались магнитолы, читающие CD-диски, то сейчас они уже морально устарели. И как правило, производители штатных автомобильных аудиоустановок просто не успевают реагировать на все новшества, одно из которых — симбиоз магнитолы и мобильного телефона. Как же соединить мобильное устройство с магнитолой в автомобиле? Чтобы послушать в машине музыку, можно воспользоваться любым из перечисленных ниже способов, например, подключить телефон через USB.
Что можно подключить с его помощью
Существует два типа устройств в этом звуковом интерфейсе аналогового типа. AUX OUT означает источник сигнала, а AUX IN – приёмник. Если соединить разъёмы с подобными надписями кабелем, то звуковой сигнал от источника попадёт на вход усилителя низкой частоты (УНЧ) принимающего устройства.
Далее мощность слабого сигнала будет усилена, а частотная характеристика подкорректирована регуляторами тембра или эквалайзером со стороны УНЧ. Возможно разделение частот по каналам, организация сабвуферов и прочих устройств из мира акустики.
От источника требуется лишь подача стабильного по динамическому диапазону сигнала с напряжением, достаточным для минимизации уровня электрических шумов и помех. Указанных выше величин порядка вольта или чуть ниже вполне достаточно.
Источники сигнала могут быть разными:
- мобильный телефон;
- телевизор;
- ноутбук;
- планшет;
- mp3-плейер;
- игровая приставка;
- цифровой радиоприёмник.
После простейшей коммутации экранированным кабелем с двумя одинаковыми разъёмами можно было задействовать для получения звука всю мощность и прочие возможности автомобильной магнитолы и её набора динамиков.
Особенности разъёма
В качестве стандартного разъёма AUX был выбран так называемый стереоджек – калибр mini-jack 3,5 мм с тремя контактами.
Крайний и кольцевой используются под сигнальные, соответственно левый и правый каналы, а корпус – общий или земляной, подключаемый к оплётке экрана.
Такого же типа разъёмы широко используются в компьютерной технике, мобильных устройствах и прочей аппаратуре для передачи акустических сигналов. Вне зависимости от применения на источнике или приёмнике, используются блочные розетки и кабельные вилки.
Соединитель очень компактен, в то же время достаточно прочен, что важно при мобильном использовании. Достаточно сказать, что через такой же разъём работают наушники и даже акустические системы бытовой аппаратуры
Установка AUX входа
AUX in не является обязательным атрибутом приборной панели автомобилей всех марок и моделей. Равно как и встроенных в эти автомобили магнитол. AUX in – не сложное устройство. Установить его можно на любой СТО. А при наличии технических навыков самостоятельно. Для этого потребуются:
- провод длиной 40-50 см. — 3 шт.
- разъём AUX с гнездом.
Алгоритм установки:
- Один конец каждого из проводов припаивается к каналу стерео-выхода проигрывателя.
- Противоположные концы выводятся наружу.
- Гнездо AUX с тремя контактами крепится к проводам.
- На приборной панели или автомагнитола подготавливается место для разъёма.
- На подготовленное место устанавливается разъём AUX.
Как подключиться к AUX-входу
Для подключения к аукс нужен кабель для автомагнитолы. Один его конец заканчивается штекером соответствующим линейному входу, а второй должен подходить устройству, которое предназначено для соединения. При осуществлении контакта между aux in на магнитоле и девайсом, с которого будут передаваться данные включение аукс происходит автоматически Главное чтобы он подходил к разъёму подключаемого устройства. С помощью такого переходника осуществляется передача данных с внешнего носителя в аудиосистему. Иногда такой кабель является частью комплекта какого-либо устройства. При необходимости его можно приобрести как отдельный самостоятельный аксессуар.
Основные способы подключения звукопередающих устройств к аукс входу в автомобиле описаны ниже.
Стандартный кабель minijack 3.5 мм
Является наследием эволюции телефонного штекера, который применялся в качестве связного на первых телефонных станциях. Размер первого поколения равнялся 6,35 мм. С середины прошлого века до сегодняшних дней наиболее востребован различными видами аппаратуры размер 3,5 мм. Называется он minijack.
Конструкция миниджека создана в формате TRS. Если не вдаваться в подробную терминологию, расшифровку и перевод, то упрощённо это означает три контакта обеспечивающие передачу стереозвука высокого качества.
Сегодня, благодаря исторической стандартизации оборудования, миниджек применяется практически в любой звуковой аппаратуре. Порт AUX лишь один из распространённых вариантов его использования.
Переходник AUX USB
Представляет собой кабель, на одном конце которого штекер миниджек для подключения к AUXвыходу, а на другом разъём USB. Он служит для того, чтобы к аудиосистеме в качестве внешнего звукового носителя подключать устройства с USB-выходом. Например ноутбук. Это – возможность прослушивать аудио файлы хранящиеся на нем, в том случае если автомагнитола способна считывать mp3 формат. Наличие в памяти файлов с другим расширением может вызвать осложнения при декодировании и притормаживать процесс.
Различаться могут такие переходники только длиной шнура. Для комфортного применения его в машине, лучше приобретать модель с коротким кабелем, не более 12 см.
Bluetooth адаптер
Современный гаджет устанавливающий беспроводную связь между устройствами различных типов. Наиболее технологичные модели обеспечивают устойчивый обмен данными на расстоянии 50-60 метров с высокой скоростью в диапазоне от 3-х до 24-х Мбит/с в зависимости от модели.
Отличительные преимущества bluetooth адаптера:
- невысокая стоимость;
- лёгкость и безопасность использования;
- эргономичность.
Широкий спектр назначений bluetooth переходника:
- передача звука;
- подсоединение проигрывателя к различным типам аудио воспроизводящих устройств;
- организация беспроводной блютуз сети.
Перечень способностей этого многофункционального устройства не исчерпан перечисленными пунктами.
Важно, что если выходным штекером bluetooth переходника является миниджек, то гаджет можно подключить к аукс входу. Это позволит позволяет не только прослушивать аудио треки из памяти смартфона или интернета, но и вести телефонные переговоры в формате «свободные руки»
В этом случае голос собеседника будет выводиться на аудиосистему автомобиля.
Как подключить флешкарту к AUX
Главным условием подключением флешки к аукс является наличие питания и выхода аудиосигнала. Поэтому переходник «гнездо USB — миниджек» не подойдёт. Потребуется специальный адаптер, который иногда называют CD-ченджером. Это же устройство может читать SDs-карты мобильных телефонов. Поддерживает телефонную bluetooth гарнитуру.
Конструкция адаптера включает в себя корпус с несколькими разъёмами. К AUX он подключается через разъём миниджек. С другой стороны подключается флешка. В этом случае магнитола распознаёт её как CD-диск.
Для того чтобы воспроизведение треков с USB накопителя было возможным, нужно на магнитоле создать папку, в которую будут загружаться файлы.
AUX в автомобиле
В современном мире насыщенном портативными коммуникационными устройствами, обладатель смартфона не представляет себе жизни без своего жужжащего друга. Идя на встречу требованиям рынка автопроизводители всё больше делают упор на интеграции телефонов и автомобиля. Огромное количество функций телефона усиливаются и поддерживаются мощной информационной системой современного авто.
Самой первой и популярной поддерживаемой функцией стало воспроизведение аудиоинформации. Присутствие «AUX»-входа в автомобиле помимо выше указанной возможности воспроизводить в пути любимые коллекции музыки и других аудиофайлов (учебные аудиокурсы, аудиокниги и пр.), имеет и другие преимущества.
Относительные, но плюсы присутствия «AUX»-входа в машине.
1. Не нужно тратиться на mp-3 диски.
2. Плеер, при возникновении необходимости, может полноценно заменить флешку.
Для подключения внешнего устройства к «AUX»-входу существует три варианта. Два из них предполагают трату финансов: приобретение стандартного переходника с контактом типа mini jack 3,5 mm или Bluetooth-аудио адаптера. Третий путь для увлечённых авто-радиолюбителей: переходник можно спаять самому. Потребуется два штекера, провод можно от наушников, паяльник и немного терпения.
После освобождения от внешней изоляции увидим по три провода. Одинакового цвета, ближе к пластмассовой базе в штекерах – база. Два других (зелёного и красного цвета) – к правому и левому каналам. Припаиваем их к «тюльпану» общий к металлическим основаниям, а от каналов к выводам разъёмов. После завершения работы соединения прозваниваем и изолируем.
Наиболее привлекательным кажется второй вариант. «AUX»-bluetooth адаптер является аппаратным ключом, подключаемым к любому 3,5 мм разъёму в т.ч. «AUX» стереосистемы. С его помощью осуществляется беспроводная передача звукового потока.
Среди плюсов этого варианта:
Отсутствие проводов в салоне.
Хороший кодек, поставляемый в комплекте, может повысить качество воспроизводимых композиций.
Сопряжение устройств осуществляется нажатием одной кнопки, дальше всё сделает сам адаптер.
Одновременно можно подключить несколько внешних устройств.
Среди недостатков:
Адаптер всё же нужно покупать.
Он требует подзарядки.
Таким образом через вход «AUX» к стандартной медийной системе вашего автомобиля, можно подключить портативные устройства (телефоны, ноутбуки, и др.).
AUX или линейный вход — это разъем, через который к автомобилю можно подключить внешний источник звука. Такую аббревиатуру можно обнаружить на автомагнитоле или непосредственно на приборной панели транспортного средства. Данное приспособление позволяет быстро подсоединить к акустической системе автомобиля МР-3 плеер, телефон, ноутбук или любое другое портативное устройство. При подключении аудио файлы с них будут напрямую транслироваться на встроенные динамики автомобиля.
Разъем AUX представляет собой небольшое круглое отверстие диаметром в 3,5 миллиметров. В него свободно входит штекер с конфигурацией фигурного металлического стержня, как для обычных наушников.
В дорогих машинах разъём AUX монтируется рядом с прикуривателем или магнитолой, и закрывается наружной крышкой, исключающей попадание во внутрь углубления влаги и пыли. Наличие входа избавляет владельца автомобиля от необходимости доукомплектовать салон многофункциональной магнитолой, и даёт возможность пользоваться не только ресурсами подключенного электронного носителя, но и воспроизводить музыку из интернета.
