Как рассчитать короб и сделать сабвуфер в машину своими руками: чертежи и схемы

Содержание

Как сделать корпус для саба своими руками

Если нужно сделать хороший коробок для сабвуфера, то лучше всего остановиться на самой сложной конструкции. Такая система называется бандпасс. Он бывает четвёртого порядка и шестого порядка. Система четвёртого порядка представляет собой двухкамерный ящик, где одна камера это закрытый короб, а другая играет роль фазоинвертора.

Бандпасс шестого порядка это конструкция с двумя фазоинверторами. Здесь самым сложным является расчёт второго порта и взаимное соотношение настроек каждого фазоинвертора. Две камеры имеют разные размеры и способны ограничивать воспроизводимые громкоговорителем частоты. Короб для двух сабвуферов сложнее всего проектировать, но оно обладает максимальным КПД. Для определения всех размеров таких звуковых систем используются специальные утилиты. Для расчёта любой конструкции сабвуфера подойдёт универсальная программа WinISD. У неё нет рускоязычного интерфейса, но разобраться в ней несложно. Чтобы сделать чертёж короба для сабвуфера достаточно загрузить в компьютер параметры используемого динамика.

Первый шаг: включение LPF фильтра

LPF (Low Pass Filter) — низкочастотный фильтр, который позволяет проигрывать динамикам басы, указанные при настройке, при этом ослабляется попадание высоких звуковых частот. Он может быть расположен на головном устройстве автомобиля или на усилителе и обозначается LPF или LP.

Его необходимо включить в диапазоне низких частот 50-63 Гц. Далее этот параметр будет дополнительно регулироваться, после того как будут установлены настройки остальных фильтров. Если LPF фильтр расположен и на панели автомагнитолы и на усилителе сабвуфера, включить его нужно только на одном устройстве. Рационально будет выбрать магнитолу, так как регулировку на усилителе проводить немного сложнее.

Советы по настройке сабвуфера

Спешка и правильная настройка акустической системы — несовместимые между собой вещи. На качественную настройку следует выделить несколько часов свободного времени.
Проверять звучание лучше всего на известных или любимых треках, где точно можно отличить правильное звучание от искаженного.
Прослушивать треки для проверки следует при закрытых дверях и окнах на водительском сидении, так можно уловить малейшие недочеты.
Не ограничивайтесь проверкой на одном треке, лучше всего будет внимательно прослушать несколько композиций различного жанра и с различным набором звуковых частот.
Не существует определенных параметров на которые нужно устанавливать показатели фильтров. В данной статье приведены лишь оптимальные и самые популярные установки параметров. Настраивать же необходимо, исходя из личных вкусовых предпочтений, следя за гармоничным звучанием фронтальных мидбасов и сабвуферной головки.

Отрегулировав все фильтры указанным образом, можно достичь громкого звучания сабвуфера, при этом он будет работать гармонично, не перекрывая общий музыкальный тон. Такая настройка подойдет для всех музыкальных жанров и поможет расширить диапазон их звучания.

Из чего можно сделать?

В домашних условиях корпус колонки изготавливается почти из чего угодно. В ход идут:

корпус от вышедшей из строя автомагнитолы;
корпус от светящегося кубика, в котором перегорела подсветка;
колонка- «яйцо» изготавливается из бумаги, свёрнутой во множество слоёв и пропитанной клеем (например, эпоксидным);
остатки ламината или паркета – после перестилания пола;
ДСП, материал МДФ, ДВП, натуральное дерево;
для портативных колонок подходит труба ПВХ (или полипропиленовая) наибольшего диаметра – вроде того, что применяют в проведении межэтажного сливного канала для санузлов всего дома;
фанера – при её распиливании соблюдайте осторожность: она легко даёт сколы и трещины, со временем изгибается.

Собираем короб для сабвуфера своими руками

Можно приступать к сборке. Мы используем 12-ти дюймовый динамик Lanzar VW-124.

Его диаметр 30 см, и первое что нужно сделать это вырезать отверстие под динамик. Минимальное расстояние от центра диффузора до стенки сабвуфера — 20 см. Мы отмеряли по 23 см (20 см + 3 см ширина фанеры) от края панели и прорезали отверстие електролобзиком. Далее вырезаем отверстие под фазоинверторную щель, в нашем примере она имеет размер 35*5 см.

Вместо щели можно использовать классический воздуховод — трубку. Теперь собираем фазоинверторную щель и крепим ее к передней панели сабвуфера. Проходим по стыкам жидкими гвоздями и закручиваем саморезами.

Почему “Стелс”?

Автомобильные сабы бывают открытого типа и закрытого. Открытые устанавливаются в задние полки или крепятся на заднее сиденье, что является не очень хорошим вариантом, так как пассажир будет ощущать всю мощь музыкальных вибраций.

Закрытые сабы выполнены в деревянном или пластиковом корпусе и устанавливаются в том же багажнике. Ну а решить проблему эстетики и рационального использования места помогут сабвуферы типа “Стелс”.

Название “Стелс” принадлежит американскому истребителю-бомбардировщику F — 117. Это первый самолет, воплотивший в себе технологию невидимости для наземных радаров. Что касается сабвуферов “Стелс”, то они изготавливаются таким образом, чтобы быть незаметными в багажнике машины. При осмотре открытого багажника они не бросаются в глаза. Тоже своеобразная невидимость.

Чертежи коробов для сабвуфера 15

Объём короба для низкочастотной акустической системы автомобиля рассчитывается исходя из диаметра диффузора и типа выбранной конструкции. Самой простой в изготовлении звуковой системой будет закрытый ящик. Его объём в литрах для 15 дюймового динамика будет составлять 45-60 литров.

Это «чистый» объём, то есть из внутреннего объёма короба нужно исключить объём занимаемый громкоговорителем. Можно сделать простой закрытый ящик из панелей одинаковых размеров. Они все по 42 сантиметра. Единственное, что сложно будет сделать, это вырезать в передней стенке круглое отверстие под динамик. Его диаметр 34,9 см.

Внутренний объём акустической системы получается равным 47 литрам, что вполне нормально для работы динамика 15 дюймов в закрытом объёме. В качестве материала лучше всего использовать мелкодисперсную плиту МДФ, толщиной 18-20 мм. Сборка конструкции выполняется на саморезах, которые для прочности системы нужно расположить как можно чаще. В процессе сборки короба, все внутренние щели в точках соединения пластин нужно обработать силиконовым герметиком. По некоторым данным МДФ, очень слабо, но пропускает воздух, поэтому специалисты рекомендуют пластины из этого материала, предназначенные для акустической системы, пропитать олифой или другим составом заполняющим поры.

Внутренний объём можно заполнить демпфирующим материалом типа синтепона или другого волокнистого материала. Эта процедура позволяет получить от закрытого ящика небольшого объёма, насыщенный и глубокий бас. Заполнение короба материалом виртуально увеличивает его внутреннее пространство, в среднем, на 40%. Считается, что лучшим составом для заполнения внутреннего объёма колонок является волокнистый материал типа ваты из полиэстера. Низкочастотная акустическая колонка на 50 литров, заполненная материалом будет работать как конструкция в 70 литров. При этом прозрачность и чистота басовых нот будет выше, и самые низкие частоты будут воспроизводиться сильно и отчётливо.

Какие материалы нам потребуются для сборки сабвуфера?

Многослойная фанера для корпуса сабвуфераМатериал для изготовления короба сабвуфера должен быть прочным, плотным и хорошо изолировать звук. Для этого отлично подойдет многослойная фанера или ДСП. Основные преимущества этих материалов – доступная цена и простота в обработке. Они достаточно прочны и обеспечивают хорошую шумоизоляцию. Мы будем делать сабвуфер из многослойной фанеры толщиной 30 мм.

Чтобы сделать короб для сабвуфера нам понадобится:

Саморезы по дереву (примерно 50-55 мм, 100 штук) Шумоизоляционный материал (шумка) Дрель и шуруповерт (или отвертка) Електролобзик Жидкие гвозди Герметик Клей ПВА Карпет, примерно 3 метра Клемник

Чертежи короба для сабвуфера

В данной статье мы будем делать короб под сабвуфер с 12-ти дюймовым динамиком. Рекомендуемый объем ящика для одного 10-12 дюймового динамика – 40-50 литров. Рассчитать короб под сабвуфер не сложно, вот примерная схема с размерами панелей

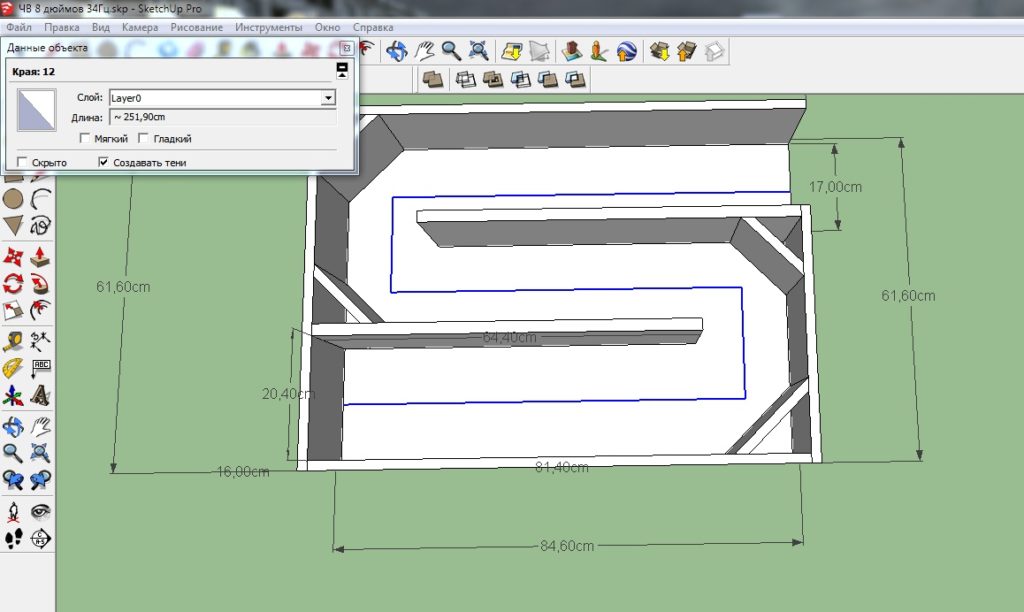

Схема и чертеж короба Стоит обратить внимание на минимальное расстояние от стенок корпуса до динамика. Оно, как и объем всего ящика, рассчитывается по внутренней поверхности

Собираем короб для сабвуфера своими руками

Можно приступать к сборке. Мы используем 12-ти дюймовый динамик Lanzar VW-124. 12-ти дюймовый динамик для сабвуфера Его диаметр 30 см, и первое что нужно сделать это вырезать отверстие под динамик. Минимальное расстояние от центра диффузора до стенки сабвуфера – 20 см. Мы отмеряли по 23 см (20 см + 3 см ширина фанеры) от края панели и прорезали отверстие електролобзиком. Далее вырезаем отверстие под фазоинверторную щель, в нашем примере она имеет размер 35*5 см.

Вырезаем щель фазоинвертора и отверстие для динамика

Вместо щели можно использовать классический воздуховод – трубку. Теперь собираем фазоинверторную щель и крепим ее к передней панели сабвуфера. Проходим по стыкам жидкими гвоздями и закручиваем саморезами

Собираем панели фазоинверторной щели Важно очень плотно закручивать саморезы, чтобы не оставить пустотелостей. Они будут создавать резонансные колебания, которые испортят звучание сабвуфера. Далее собираем боковые стенки короба, предварительно смазав их жидкими гвоздями, и плотно закручиваем саморезами

Боковые стенки короба На задней крышке короба нужно вырезать небольшое отверстие под клемник. Соединяем все части корпуса. Убеждаемся в том, что мы правильно вырезали и скрепили все части. Короб в сборке Вставляем динамик. Смотрим, любуемся

Далее собираем боковые стенки короба, предварительно смазав их жидкими гвоздями, и плотно закручиваем саморезами. Боковые стенки короба На задней крышке короба нужно вырезать небольшое отверстие под клемник. Соединяем все части корпуса. Убеждаемся в том, что мы правильно вырезали и скрепили все части. Короб в сборке Вставляем динамик. Смотрим, любуемся.

Внутренняя отделка

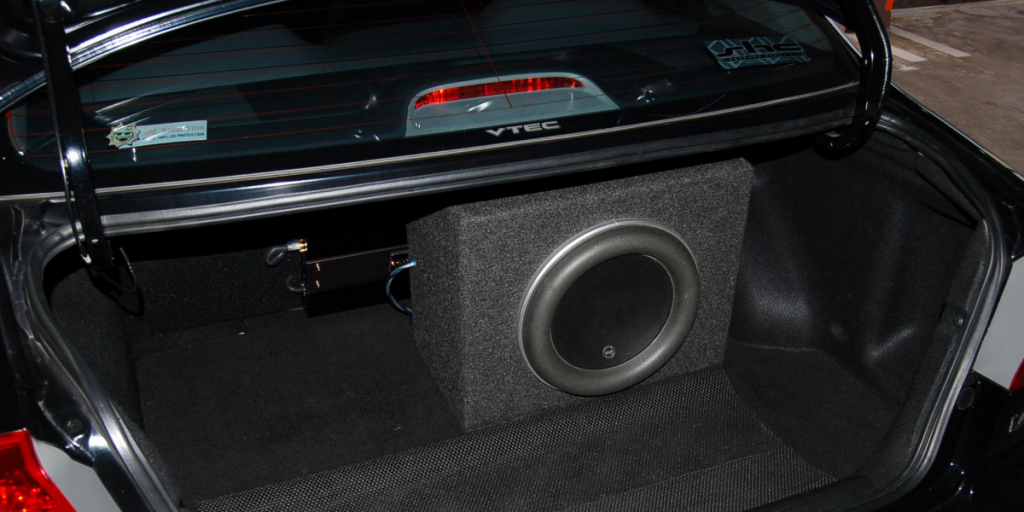

Переходим к внутренней отделке короба. Первое, что необходимо сделать это проклеить все стыки и щели эпоксидным клеем или герметиком. Далее с помощью клея ПВА приклеиваем на всю внутреннюю поверхность короба шумоизоляционный материал. Обклеиваем корпус шумкой Обклеиваем корпус шумкой Теперь обтягиваем всю внешнюю плоскость короба карпетом, включая щель фазоинвертора. Крепить его можно на эпоксидный клей или с помощью мебельного степлера. Короб обтянут карпетом Далее вставляем и плотно прикручиваем динамик. Сабвуфер почти готов, осталось только протянуть провода от динамика к клемнику и подключить усилитель. Установленный сабвуфер с усилителем Усилитель мы докупали, но его также можно сделать своими руками. Это довольно сложно, так как требует знаний и практики в области радиотехники. Также можно использовать готовые наборы и схемы для радиолюбителей, вроде Мастер-КИТ, и самостоятельно проводить сборку усилителя. Единственное требование к усилителю – его максимальная мощность должны быть меньше, чем максимальная мощность динамика.

Основные варианты корпуса

Прежде чем заказать производство, установку и настройку корпусного сабвуфера в машине под индивидуальный заказ, вы можете получить рекомендации наших специалистов по типу корпуса и месту его расположения. Существуют следующие основные типы:

Закрытый ящик – динамик в закрытом объёме с равномерной амплитудно-частотной характеристикой и хорошими импульсными параметрами. Оптимальный вариант сабвуфера для классики, джаза и рока.
Корпус с фазоинвертором – обеспечивает высокий КПД динамика и усиление баса, подходит для любого музыкального жанра.
«Стелс» — скрытый корпус, что позволяет сохранить полезный объём багажника авто. Может быть закрытым ящиком или оснащен фазоинвертором.
Динамики Free-Air – не требуют корпуса, сабвуфер работает в бесконечном объёме багажника. Подходит только для седана, звук зависит от заполнения багажного отсека автомобиля.
Корпусный Band-pass – закрытый объём с перегородкой, в которой расположен НЧ-динамик. По сути, это звуковой фильтр, настроенный на бас определенной частоты. Оптимален для воспроизведения активных низких частот при высоком звуковом давлении.

Полосовой громкоговоритель — Bandpass

Третий тип сабвуфера, довольно часто используемый в автоустановках (хотя и реже, чем два предыдущих) — полосовой громкоговоритель. Если закрытый ящик и фазоинвертор — акустические фильтры верхних частот, то полосовой, как и вытекает из названия — объединяет в себе фильтры верхних и нижних частот. Простейший полосовой громкоговоритель — одинарный 4-го порядка (single vented). Он состоит из закрытого объема, т.н. задней камеры и второго, снабженного тоннелем, как у обычного фазоинвертора (передняя камера). Динамик установлен в перегородке между камерами так, что обе стороны диффузора работают на полностью или частично замкнутые объемы — отсюда и термин «симетричная нагрузка».

Из традиционных конструкций полосовой громкоговоритель, в любом варианте — чемпион по эффективности. При этом эффективность прямо связана с шириной полосы пропускания. Частотная характеристика полосового громкоговорителя имеет вид колокола. Путем выбора соответствующих объемов и частоты настройки передней камеры, можно построить сабвуфер с широкой полосой пропускания, но органиченной отдачей, то есть колокол будет низким и широким, а можно — с узкой полосой и очень высоким к.п.д. в этой полосе. Колокол при этом вытянется в высоту.

Бандпасс — капризная штука в расчете и самая трудоемкая в изготовлении. Поскольку динамик закопан внутри корпуса, приходится идти на ухищрения по сборке ящика так, чтобы наличие съемной панели не нарушало жесткости и герметичности конструкции. Импульсные характеристики тоже не из лучших, в особенности при широкой полосе.

Чем же это компенсируется? Прежде всего, как говорилось — высочайшим к.п.д. Во-вторых — тем, что весь звук излучается через тоннель, а динамик полностью закрыт. При компоновке такого сабвуфера открываются немалые возможности для установки его в автомобиль. Достаточно найти небольшое местечко на стыке багажника и салона, где может разместиться жерло тоннеля — и путь мощнейшим басам открыт. Специально для таких установок фирма JLAudio, например, выпускает гибкие пластмассовые рукава-тоннели, которыми она предлагает соединять выход сабвуфера с салоном. Вроде шланга пылесоса, только толще и жестче.

Какой ящик для своего динамика выберете вы — решать конечно вам. А наша автостудия изготовит вам этот короб.

Расчет необходимого объема, вид корпуса

Изготовление корпуса для низкочастотного динамика начинается с определения нужного нам типа корпуса. Короба бывают:

с открытым корпусом;
с закрытым корпусом;
с фазоинвертором;
корпус бандпасс.

Тип и объем корпуса определить довольно просто. Для этого потребуется знать три характеристики динамика (оптимальный размер динамика для автомобильного сабвуфера 12 дюймов), они указаны на коробке от сабвуфера либо в инструкции, также можно найти эти характеристики на сайте производителя:

Fs – частота собственного резонанса;
Qts – полная добротность динамика;
Vas – эквивалентный объем динамика.

Тип корпуса определяется делением частоты резонанса Fs на добротность динамика Qts:

Fs/Qts>30 – открытый корпус;
Fs/Qts>50 – закрытый корпус;
Fs/Qts>85 – фазоинвертор;
Fs/Qts>105 – бандпасс.

Итак, с типом корпуса определились, как же рассчитать необходимые размеры, исходя из данного объема Vas? Произвести расчет корпуса сабвуфера лучше всего при помощи специальных программ, таких как Perfect Box 4.5, Blaubox, VASCalc. С помощью таких программ можно рассчитать короба любой геометрической сложности. Эти программы условно бесплатны, так что никаких проблем с законом. Чтобы сабвуфер хорошо лег в багажнике и при этом не занял полезное место, подходите к процессу замеров со всей серьезностью, будущий короб должен поместиться туда, куда вы задумали.

Делаем сабвуфер стелс своими руками

Важно очень плотно закручивать саморезы, чтобы не оставить пустотелостей. Они будут создавать резонансные колебания, которые испортят звучание сабвуфера

Далее собираем боковые стенки короба, предварительно смазав их жидкими гвоздями, и плотно закручиваем саморезами.На задней крышке короба нужно вырезать небольшое отверстие под клемник. Соединяем все части корпуса. Убеждаемся в том, что мы правильно вырезали и скрепили все части.Вставляем динамик. Смотрим, любуемся.

Крепить его можно на эпоксидный клей или с помощью мебельного степлера.Далее вставляем и плотно прикручиваем динамик. Сабвуфер почти готов, осталось только протянуть провода от динамика к клемнику и подключить усилитель.Усилитель мы докупали, но его также можно сделать своими руками. Это довольно сложно, так как требует знаний и практики в области радиотехники.

Надоело возить в багажнике огромный ящик? Тогда стелс сабвуфер просто создан для вас. Этот уникальный тип корпуса более практичный, чем классический ящик. Он не стоит квадратной коробкой посреди багажника и занимает меньше места. Зачастую стелс устанавливают во внутренней части крыла, иногда в нише вместо запасного колеса. Минимальный объем ящика, который требует 10-12 дюймовый динамик для нормальной работы — 18 литров.

Для изготовления пассивного стелс сабвуфера нам потребуются:

низкочастотный динамик;
защитная решетка и розетка для подключения к усилителю;
провод для подключения динамика к розетке;
многослойная фанера или ДСП (толщина 20 мм);
небольшой кусок ДВП;
эпоксидный клей;
кисточка;
стеклоткань;
монтажный скотч;
полиэтиленовая пленка;
саморезы по дереву;
дрель, лобзик.

Накладывать стеклоткань лучше внахлёст, чтобы не было очевидных стыков и швов.Лепим слои стеклоткани друг на друга, попутно смазывая их эпоксидным клеем, пока толщина листа не достигнет 10 мм (примерно 4-5 слоев).Материал будет застывать примерно 12 часов. Для ускорения процесса можно использовать лампу.

Теперь вырезаем дно сабвуфера и приклеиваем к нашему корпусу. Стык обрабатываем герметиком или проклеиваем эпоксидной смолой.В этом конкретном случае форму нужно подогнать под петли багажника, чтобы наш самодельный сабвуфер не мешал ему закрываться. После того, как мы отрезали все лишнее, вырезаем из ДСП боковые стенки и верхнюю крышку. Округлую часть изготавливаем из фанеры, мы это делали “на глаз”.

Чтобы фанере было проще придать округлую форму, ее необходимо сначала намочить, придать ей нужную форму, закрепить и дать высохнуть.

Далее мы можем замерить переднюю панель и вырезать ее. С помощью лобзика вырезаем круг для динамика. Для того, чтобы надежно прикрепить переднюю панель к корпусу, нужно закрутить ее саморезами со всех сторон. То есть на всей внутренней части панели нужно установить бруски, на расстоянии чуть большем, чем толщина фанеры (в нашем случае мы прикрепили бруски на расстоянии примерно 25 мм от края панели).

устанавливаем розетку и подключаем к ней динамик, но пока не прикручиваем его. Далее есть два варианта — покрасить сабвуфер, либо обтянуть карпетом. Покрасить немного сложнее, так как надо сначала выровнять поверхность. Для этого мы использовали универсальную шпаклевку.Выравниваем все наждачной бумагой, грунтуем и красим. Сабвуфер готов!

Из какого материала делать короб сабвуфера?

Материал для изготовления короба сабвуфера должен быть прочным, плотным и хорошо изолировать звук. Для этого отлично подойдет многослойная фанера или ДСП. Основные преимущества этих материалов — доступная цена и простота в обработке. Они достаточно прочны и обеспечивают хорошую шумоизоляцию. Мы будем делать сабвуфер из многослойной фанеры толщиной 30 мм. Чтобы сделать короб для сабвуфера нам понадобится: • Саморезы по дереву (примерно 50-55 мм, 100 штук) • Шумоизоляционный материал (шумка) • Дрель и шуруповерт (или отвертка) • Електролобзик • Жидкие гвозди • Герметик • Клей ПВА • Карпет, примерно 3 метра • Клемник

Какие материалы нам потребуются для сборки сабвуфера?

Чтобы сделать короб для сабвуфера нам понадобится:

Чертежи короба для сабвуфера

Собираем короб для сабвуфера своими руками

Вырезаем щель фазоинвертора и отверстие для динамика

Внутренняя отделка

Как рассчитать литраж корпуса

Что такое объём корпуса? Это одна из основных величин, от которой напрямую будет зависеть звучание динамиков в сабвуфере. Рассчитать объём корпуса можно двумя способами: с помощью профессиональных программ или вручную.

Помимо этого программы рассчитают размеры всех необходимых для изготовления деталей и элементов, поэтому вам придётся просто взять выведенные параметры и на их основании изготавливать коробку.

Как посчитать объём корпуса вручную

Расчёты без применения специализированного программного обеспечения проще, хотя невозможно будет представить себе модель будущего сабвуфера или размеры его корпуса.

Объём короба высчитывается по формуле V = h*L*A.

При этом в формулу необходимо подставить следующие значения:

h — высота короба;
L — длина короба;
А — его высота.

Зная все эти параметры, легко определить и объём корпуса сабвуфера.

Алгоритм программы учтёт все пожелания и сделает расчёт объёма и иных параметров корпуса быстро и правильно

Подготовка

Давайте разберемся как сделать корпус для сабвуфера! Для того, чтобы сделать сабвуфер своими руками вам понадобятся:

Чертеж;
Материалы: фанера или МДФ, клей, саморезы, клемник, провод для подключения;
Инструменты — лобзик, шуруповерт, карандаш, шаблон для посадочного отверстия или циркуль.

Чертеж

Имея на руках параметры корпуса для саба (объем, площадь и длина порта), можно сделать чертеж самостоятельно, воспользовавшись специальными программами (на мой взгляд SketchUp от Google самая удобная для этого). Но если короб делается для себя, то нет смысла тратить время на изучение софта и сделать все по старинке — от руки.

Если вы не умеете рассчитывать корпус, то читайте материал «Как рассчитать корпус для сабвуфера». Так же можно заказать платный расчет в интернете, как правило, к нему прилагается понятный чертеж для изготовления.

Пример чертежа корпуса с фазоинвертором (ФИ)

Материалы и крепеж

Материал корпуса

Для того что бы сделать короб для сабвуфера нужен материал, который должен как можно меньше вибрировать. Из опыта — лучше всего использовать МДФ (не крашеный, не ламинированный и т.п.)

МДФ (MDF — Medium Density Fibreboard). По русски — древесноволокнистая плита средней плотности.

МДФ легко обрабатывается, имеет хорошую плотность, благодаря структуре не имеет резонансов и не расслаивается — бас в таком коробе мягкий и плотный. МДФ стоит дороже фанеры, «боится» влаги.

Фанера — самый распространенный вариант, стоит дешевле МДФ.

Не используйте для изготовления короба для сабвуфера ДСП и старую мебель. Корпус из фанеры или МДФ всегда будет звучать лучше.

Не используйте материал тоньше 18 мм. и чем больше объем вашего корпуса тем толще должны быть стенки.

Во многих крупных магазинах, продающих листовой материал есть услуга распила по вашим размерам, там на станке для вас нарежут идеальные детали, останется только собрать корпус.

Крепеж

Для крепления лучше всего использовать желтые саморезы длиной, минимум в 2 раза превышающей толщину стенки. У черных часто отламываются головки, они тоньше и не такие прочные. Продвинутое решение — мебельные болты, но если это ваш первый саб, то проще будет с саморезами.

Желтые саморезы, черные саморезы, мебельные болты.

Закладные гайки для крепления сабвуфера к корпусу — это круто! Саб можно закрепить и на саморезы, но с болтами в закладных динамик притягивается максимально сильно, а так же в случае необходимости без повреждений снимается и устанавливается сколько угодно раз. А отполированные болты под шестигранник выглядят очень здорово.

Болт с закладной гайкой

Видео про установку закладных гаек (более удобный вариант):

Клей

Если вы пилите стенки лобзиком или ручной циркуляркой, то клей будет дополнительно выполнять роль герметика между неровными краями, для этого подойдут любые жидкие гвозди по дереву. Если же вы распускали материал на станке и края стенок корпуса идеальны, то клей наносите очень тонким слоем, но все равно не забудьте промазать стыки изнутри.

Клеммник

Вывести провода можно и напрямую, но лучше сделать короб для сабвуфера с клеммником.

Клеммник для корпуса

Используйте варианты с резьбой — они надежнее. Для круглых посадочных мест удобно прорезать отверстие с помощью насадки.

Провода

Вам понадобится отрезок провода для соединения катушки саба с выводным клеммником. Берите любой медный провод не тоньше 4 мм. в большинстве случаев этого будет достаточно.

Инструменты

Вам понадобятся:

Циркулярная пила — для распила материала, она может быть и ручной и стационарной, все зависит от ваших возможностей. Лобзиком лучше не распиливать, слишком не ровными будут края, даже если крепить направляющую планку, так как пилка все равно может гулять.

Ручная циркулярка

Лобзик — для выпиливания отверстия под динамик и под клеммник, так же это может быть фрезер, с его помощью отверстия получатся ровными и аккуратными. Для выпиливания стенки под круглый клеммник можно воспользоваться насадкой — пилой. Правильно подбирайте пилку для лобзика в соответствии с выполняемой работой.
Шуруповерт — для закручивания саморезов и сверления отверстий.

Как подобрать динамики для своего сабвуфера

Сабвуферы применяются в автомобилях для улучшения звучания музыки на низких частотах. Для обычного прослушивания мелодий или радиопередачи штатной аудиосистемы в машине бывает вполне достаточно, но ценители громкого и чистого звука на пониженных частотах предпочитают размещать в салоне сабвуфер.

Во время подбора динамиков для будущего изделия, автовладелец узнаёт, что по форме и размеру они могут быть круглыми или овальными. Обычно (исходя из габаритов салона автомобиля) выбираются круглые динамики с диаметром 10, 13 или 16 см, а также овальные длиной 15х23 см. Соответственно, чем больше диаметр динамика, тем качественнее будет воспроизводиться звук на низких частотах.

Как узнать, какие автомобильные динамики вам подойдут

Перед самостоятельным изготовлением сабвуфера в автомобиль требуется уточнить несколько основных тезисов:

на качество звучания музыки в машине форма динамиков никак не влияет;
на глубину и сочность звука влияет только размер динамика;
необходимо хорошо продумать, какой именно формы и размера нужны динамики, чтобы сабвуфер уместно смотрелся в салоне.

Дизайн не имеет первостепенного значения, поэтому при выборе динамика приоритетными являются его технические характеристики

Как сделать сабвуфер в машину

При изготовлении саба своими руками в машину сначала потребуется корпус. Его размеры и конструкция зависят от динамика и выбранной модификации. В низкочастотной акустике применяются три вида колонок:

Закрытый ящик
Фазоинвертор
Сложная конфигурация (бандпасс)

Закрытый ящик может иметь прямоугольную конструкцию, форму трапеции, со скошенной стенкой, или цилиндр. Низкочастотные колонки в виде цилиндра для самостоятельного изготовления не применяются из-за технических трудностей. Проще всего сделать обычный ящик. Размер такой конструкции определяется диаметром динамической головки. Эта величина обычно измеряется в дюймах и каждому размеру динамика должен соответствовать определённый объем ящика в литрах. Для разных размеров динамиков потребуется следующий объём закрытого ящика:

8 – 10 литров
10 – 14 – 24 литров
12 – 25 – 35 литров
15 – 36 – 56 литров

Существуют динамики 18 дюймов, но из-за больших размеров корпуса они, в автомобилях, применяются крайне редко. Как самому сделать недорогой саб в машину. Колонка закрытого типа обладает важными преимуществами перед другими устройствами.

Простой расчёт и сборка
Маленький объём
Хорошая частотная характеристика
Быстрый и отчётливый бас

Недостатком простой конструкции в виде закрытого ящика является самый низкий КПД. При изготовлении закрытого ящика прямоугольной конфигурации очень просто вырезать все детали конструкции. Сложным может оказаться только изготовление круглого отверстия под громкоговоритель. При расчёте объёма акустики нужно иметь в виду, что площадь занимаемая динамиком в этот параметр не входит. Так для громкоговорителя 8 дюймов вычисляется объём занимаемый динамиком и к нему добавляется 10 литров. Самому сделать сабвуфер в авто несложно, но нужно соблюдать некоторые рекомендации.
