Изготовление инфракрасного обогревателя своими руками
Современные ИК излучатели для обогрева жилья отличаются надежностью, практичностью и хорошим КПД. Подобные приборы выделяют инфракрасное излучение, которое без взаимодействия с воздухом способствует быстрому нагреву различных поверхностей в помещении. Таким образом, они эффективно преобразуют электричество в тепловую энергию.
Самый доступный вариант для домашней сборки – экономичный пленочный обогреватель, основу которого составляет нагревательная пленка.
Для работы потребуется подготовить следующие материалы и инструменты:
- два одинаковых куска стекла,
- фольга на алюминиевой основе,
- герметик,
- свеча из парафина,
- клей из эпоксидной смолы,
- электропровод с вилкой,
- держатель свечи,
- палочки для очистки сажи,
- губка для очистки стеклянной поверхности.
Собирается инфракрасный обогреватель своими руками по следующей схеме:
- Стекло тщательно очищается от загрязнений и обезжиривается.
- Собирается токопроводящая основа для обогревателя. Свечой с обратной стороны стеклянных заготовок наносится копоть, выступающая своеобразным проводником тока. Перед началом процедуры заготовки слегка охлаждаются.
- По периметру заготовок палочками очищается поверхность от копоти для получения ровной окантовки шириной 0,5 см.
- Из фольги вырезаются полоски шириной, равной площади токопроводящей стеклянной основы. Они будут использованы в качестве токопроводящих электродов.
- Одна заготовка укладывается на ровную поверхность закопченной стороной вверх, и по периметру тонким слоем наносится клей. На проклеенную поверхность накладываются полоски из фольги с небольшим сдвигом за края заготовки.
- Сверху накрывается второй заготовкой, соответственно, закопченной стороной вниз прижимается для схватывания клея. Все стыки тщательно обрабатываются герметиком.
- Проверка мощности готовой конструкции. Если показатель мощности не превышает 100 Вт на 1 кв. м помещения, тогда подключение обогревателя к сети осуществляется при помощи токопроводящего провода и вилки.
Мультиметром измеряется сопротивление токопроводящей основы обогревателя. Для подсчета мощности используется простая формула: N = U×U/R, где
N – мощность, U – напряжение электросети (220 вольт), R – сопротивление.
Например, R – 20 Ом, тогда N = 220×220/20. Результат – 2420 Вт. Этой мощности хватит для обогрева помещения площадью 25 кв. м.
Электрический обогреватель своими руками
Если делать электрический обогреватель своими руками, основой его работы должны быть инфракрасные лучи, которые нагревают не воздух, а предметы, находящиеся в комнате. Благодаря такому принципу, даже самодельный электрический обогреватель будет эффективным. К тому же, потребление электричества минимальное.
Чтобы сделать электрический обогреватель, можно использовать две пластины пластика и графитовую стружку. У хозяина получится эстетический, плоский прибор, который гармонично впишется в любой интерьер.
Делается графитовый обогреватель при наличии графитовой стружки (можно использовать старые, использованные трамвайные щетки), двух листов пластика (по 1 м 2 каждый), эпоксидного клея, куска провода с вилкой на конце.
- Первый этап. Нужно измельчить графит, если нет готового графитного порошка. Количество порошка влияет на эффективность обогревателя, потому его должно быть достаточно.
- Второй этап. Графитовый порошок смешивается с эпоксидным клеем. В результате такого действия получается отменный графитовый проводник, у которого есть большое сопротивление.
- Третий этап. Полученный состав графитного порошка и эпоксидного клея зигзагообразными широкими линиями наносят на одну из пластиковых пластин.
- Четвертый этап. Используя тот же эпоксидный клей, крепится вторая пластина сверху. Можно получившуюся конструкцию, после высыхания, поместить в деревянную раму. Это придаст обогревателю большей прочности.
- Пятый этап. Крепятся медные клеммы по обе стороны обогревателя. К ним подсоединяются провода с вилкой.
- Завершающий этап. Прибор готов к применению. Нужно включить его в розетку и проверить работоспособность.
Видео: изготовление обогревателя своими руками
Потребность в комфортном тепле возрастает в межсезонье и с наступлением холодов. Но далеко не все домовладельцы имеют возможность приобрести надежное отопительное оборудование заводского производства, стоимость которого часто бывает завышенной. В этом случае альтернативным вариантом становится самодельный обогреватель из доступных материалов, который с легкостью справится с поставленной задачей.
Общие рекомендации по созданию устройств
В стремлении сэкономить статью расходов многие хозяева, выбирая среди вариантов обогревателей, не спешат приобретать готовые заводские модели.
Ведь имея желание и обладая соответствующими навыками обогревающее устройство всегда можно сконструировать собственными силами.
Галерея изображений Фото из
С задачами обогрева отлично справится обычный радиатор, подключенный к мини-системе с циркуляцией горячей воды
Домашним мастерам, владеющим навыками сварщика и располагающим аппаратом, вполне под силу изготовление печи булерьян
Желающим оперативно соорудить прибор с минимальными затратами сил и труда пригодится регистр, оставшийся после демонтажа старой отопительной системы
Сваренный из труб регистр, как и оставшийся после демонтажа прибор, заливают либо просто водой, либо техническим маслом. В качестве нагревательного элемента используется обычный кипятильник или ТЭН от ненужной бытовой техники
Сделанный собственноручно обогреватель работает только в присутствии хозяев гаража. Расход энергии ввиду недолгого пребывания обычно невелик
Эффективно и наиболее экономично по сравнению с прочими электрическими приборами работает система из ИК-пленки
Если для временного обогрева помещения расходовать электроэнергию нерационально, лучше соорудить мини-печку, работающую на твердом топливе
Самодельная тепловая пушка
Остроумное решение с радиатором
Печка булерьян для обустройства гаража
Использование старого регистра
Самодельный электрический тип
Вариант электрического нагревателя для гаража
Инфракрасная пленка на стене гаража
Твердотопливная печка-буржуйка из трубы
При выборе варианта обогревателя для гаража, который можно сделать своими руками, многие руководствуются двумя параметрами:
- Обогревающее устройство должно легко активироваться, быстро прогревая помещение.
- Прибор должен иметь простую конструкцию, лишенную сложных деталей и элементов.
- Эксплуатация устройства должна осуществляться при минимальных финансовых затратах.
Всем этим требованиям отвечают три варианта описанных ниже самодельных обогревателей, которые работают от разных источников энергии: на газу, на твердом топливе и от электричества.
Немаловажное значение имеет и безопасность устройства. А потому независимо от способа отопления в гараже необходимо оборудовать систему отопления. Ведь уменьшение количества кислорода и скопление продуктов сгорания несет риск для жизни человека
Ведь уменьшение количества кислорода и скопление продуктов сгорания несет риск для жизни человека.
Мини-обогреватель для гаража
Иногда требуется очень компактный обогреватель для определённых целей. В таких ситуациях может выручить мини-тепловентилятор, сделанный из обычной консервной банки.
Чтобы его изготовить, делают следующие шаги:
- Готовят большую жестяную банку из-под кофе или других продуктов, вентилятор от компьютера, трансформатор на 12 Вт, проволоку из нихрома сечением 1 мм, диодный выпрямитель.
- Из текстолита вырезают рамку по диаметру банки и проделывают в ней два маленьких отверстия для натяжения спирали накаливания.
- Вставляют в отверстия концы нихромовой спирали и припаивают их к зачищенным электропроводкам. Для вариативности режимов и надёжности подсоединяют несколько спиралей параллельно и устанавливают регулятор мощности.
- Собирают электрооснастку обогревателя. Хорошо пропаивают и изолируют все соединения.
- Монтируют вентилятор внутрь банки болтами и кронштейном.
- Хорошо закрепляют электропровода, чтобы они не перегревались и не попадали в полости вентилятора при перемещениях обогревателя.
- Для доступа воздуха просверливают около 30 отверстий в дне банки.
- Для безопасности спереди надевают металлическую решётку или крышку с отверстиями.
- Для устойчивости делают из толстой проволоки специальную подставку.
- Включают в сеть и проверяют устройство.
Как собрать обогреватель
При окончании подготовительных работ, можно сооружать данное устройство. Для начала мы обрабатываем внутреннюю сторону стеклотекстолита наждачной бумагой, после сделать отступ (по два см), и по бокам (по три см). После берем лист, к которому непосредственно будем крепить проволочные спирали и рассчитываем непосредственно количество завитков.
После укладываем проволоку по уже готовой схеме, стараемся сильно натягивать проволоку.
После укладки 5-7 витков, закрепляем все бумагой проходим клеем. Удаляем спички, подровняем элементы закрепим бумагой. Края завитков фиксируются клеем и полосками из бумаги.
После в отверстия вставляются заклепки из металла, и наматывается на конец проволочного материала. Главное рассчитать проволоку, что бы правильно все закрепить
Закрепляем шайбами, это очень важно, чтобы проволока не соскочила. Так создается самодельный обогреватель

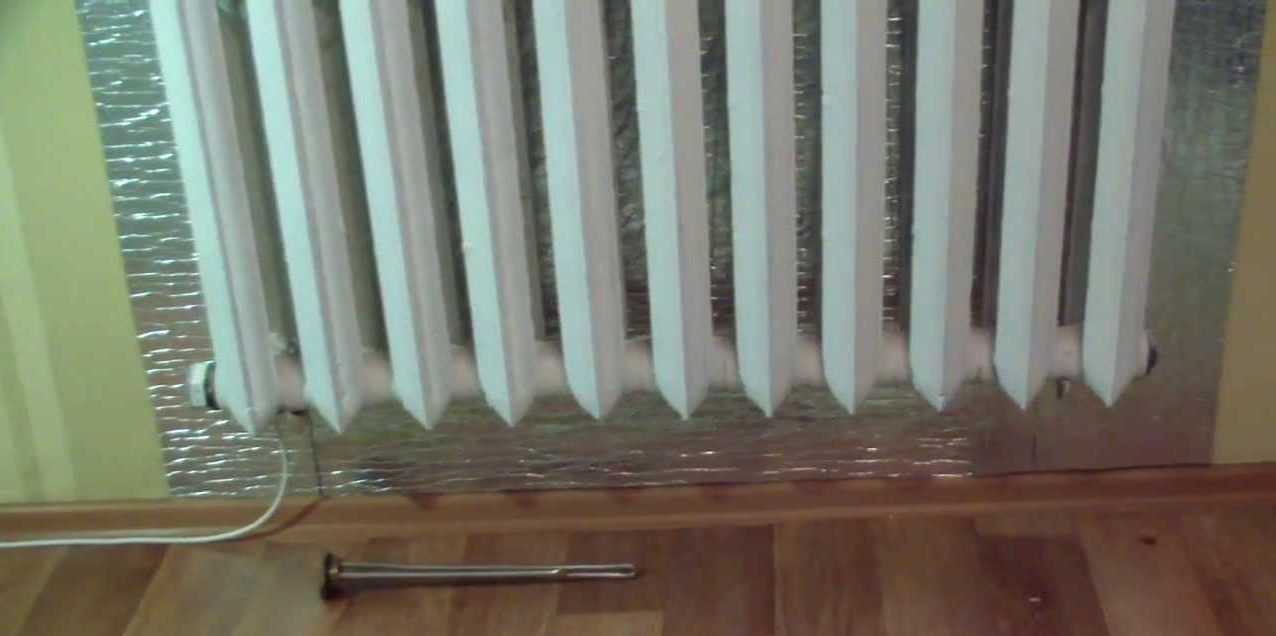

1 Использование трубчатого электронагревателя
Домашние мастера уже давно используют устройство из чугунной батареи и ТЭНа, которое имеет множество преимуществ. Главным достоинством можно считать экономный обогрев небольших помещений: курятника, гаража и т. п. , но при условии правильного подключения. Стоит отметить, что в таком варианте не нужно использовать дополнительные источники энергии.
Трубчатый электронагреватель состоит из трубок, внутри которых находится спираль. Внутренняя часть трубки не соприкасается со спиралью, так как установлена специальная изоляция. Если установить такой элемент в чугунную батарею, можно получить массу выгод, а именно:
- конструкция отвечает всем нормам и является полностью безопасной для людей;
- высокий коэффициент полезного действия;
- ТЭНы не занимают много места, поскольку их основная часть находится непосредственно в отопительной системе;
- экономичны в использовании, так как зачастую в них установлен терморегулятор;
- употребляют энергии в несколько раз меньше по сравнению с обычными отопительными котлами или системами «Тёплый пол»;
- для установки такого элемента обогрева не нужно получать какие-либо разрешения от контролирующих органов, достаточно вмонтировать его в систему сети.
https://youtube.com/watch?v=Yi6lwb8FnHk
Важно! Трубчатый электронагреватель устанавливается исключительно в горизонтальном положении, а включать его можно только тогда, когда система наполнена теплоносителем (водой или любой подготовленной жидкостью). ТЭНы имеют хороший уровень безопасности, поскольку в них вмонтирована система защиты от перегрева. Датчики контроля за температурным режимом размещаются как внутри, так и снаружи
Датчики контроля за температурным режимом размещаются как внутри, так и снаружи
ТЭНы имеют хороший уровень безопасности, поскольку в них вмонтирована система защиты от перегрева. Датчики контроля за температурным режимом размещаются как внутри, так и снаружи.
Самые новые модели трубчатых электронагревателей имеют два режима работы. Это позволяет их применять в разных целях, то есть и как основной источник теплоснабжения, и как дополнительный. В первом варианте ТЭН включается на полную мощность, а от перегрева его будет защищать система безопасности.
Для эффективного нагрева помещения котёл из батареи своими руками нужно сделать с ТЭНом подходящей мощности. Чтобы правильно подобрать трубчатый электронагреватель, необходимо рассчитать количество теплоносителя в батарее, а тогда уже покупать устройство соответствующей мощности.
Технические характеристики самодельных обогревателей
В большинстве случаев теплогенераторы, изготовленные своими руками являются копией тех устройств, которые выпускают в продажу официальные компании промышленным методом. Они могут уступать по качеству оригиналу по техническим характеристикам, но по ряду обстоятельств, владелицы квартир всё равно желают самостоятельно собрать подобный агрегат.
Дело в том, что при изготовлении своими руками, оборудование выходит в разы дешевле, поскольку при сборке используются подручные средства. Агрегат также получится собрать необходимых размеров и габаритов, самостоятельно выбрать корпус с желаемой прочностью. Это значит, что все технические характеристики мастер выбирает сам, отталкиваясь от размеров помещения, которое следует прогреть. К примеру, если используются тэны для сборки аппарата, то для обогрева одной комнаты сгодятся только два образца. Больше 4 тэнов на одну комнату обычно не используют.
Обогреватель из батареи сделаный своими руками может нарушать условия эксплуатации
Но сразу необходимо отметить, что самостоятельно изготовленный обогреватель может нарушать условия эксплуатации, составленные официальными производителями. Самоделка не такая безопасная, как покупной агрегат. Аппарат для обогрева будет непредсказуемым и может вылиться в неприятные последствия для окружающих. Это объясняется многими факторами:
- Нередко самодельно изготовленные обогревательные приборы вызывают пожары.
- Также отсутствуют легитимные гарантии производителя.
- Технические характеристики самодельного аппарата — неопределённые, а также при неумелой сборке получится неэстетичная конструкция.
Но если все эти недостатки не пугают мастера, а отопительный прибор в магазине приобретать нет желания, тогда можно переходить к самостоятельной сборке обогревателя.
12 В
Самодельный тепловентилятор может быть достаточно безопасным в низковольтном, на 12 В, исполнении. Мощности свыше 150-200 Вт от него не добиться, слишком большой, тяжелый и дорогой понадобится понижающий трансформатор или ИП. Однако 100-120 Вт как раз хватит, чтобы держать в подвале или погребе небольшой плюс всю зиму, что гарантирует от промерзших овощей и полопавшихся от мороза банок с домашними заготовками, а 12 В – напряжение, допустимое в помещениях с любой степенью опасности поражения электротоком. Большее в подвал/погреб и подавать нельзя, т.к. они по электротехнической классификации особо опасные.
Основа обогревателя-тепловентилятора на 12 В – обычный красный рабочий пустотный (пустотелый) кирпич. Лучше всего подойдет полуторный толщиной 88 мм (вверху слева на рис.), но сгодится и двойной толщиной в 125 мм (там же внизу). Главное – чтобы пустоты были сквозными и одинаковыми.
Устройство самодельного обогревателя на 12 В для подвала и гаража.
Устройство «кирпичного» тепловентилятора на 12 В для подвала дано там же на рис. Посчитаем нихромовые спирали-нагреватели для него. Берем мощность 120 Вт, это с некоторым запасом. Ток, соотв., 10 А, сопротивление нагревателя 1,2 Ом. С одной стороны, спирали продуваются. С другой – этот обогреватель должен долгое время работать без присмотра в довольно тяжелых условиях. Поэтому все спирали лучше включить параллельно: перегорит одна, остальные вытянут. И мощность регулировать удобно – достаточно отключить 1-2-несколько спиралей.
В пустотном кирпиче 24 канала. Ток спирали каждого канала 10/24 = 0,42 А. Мало, нихром нужен очень тонкий и, значит, ненадежный. Этот вариант сгодился бы для бытового тепловентилятора до 1 кВт и более. Тогда нагреватель нужно рассчитывать, как описано выше, на плотность тока в 12-15 А/кв. мм, и поделить получившуюся длину проволоки на 24. К каждому отрезку добавляется по 20 см на 10-см соединительные «хвостики», а середина свивается в спираль диаметром 15-25 мм. «Хвостиками» все спирали соединяются последовательно при помощи хомутиков из медной фольги: ее ленту шириной 30-35 мм навивают в 2-3 слоя на сложенные нихромовые проволоки и закручивают на 3-5 витков парой малых пассатижей. Для питания вентиляторов придется поставить маломощный трансформатор на 12 В. Такой обогреватель хорошо подойдет для гаража или прогрева автомобиля перед поездкой: как все тепловентиляторы, он быстро прогревает середину помещения, не тратя тепло на теплопотери сквозь стены.
Но вернемся в подвал. Посмотрим, сколько нихрома понадобится на уменьшенную до 10 А/кв. мм по соображениям надежности плотность тока. Сечение провода, ясно без расчетов – 1 кв. мм. Диаметр, см. расчеты выше – 1,3 мм. Такой нихром в продаже находится без затруднений. Необходимая длина на сопротивление 1,2 Ом – 1,2 м. А какова общая длина каналов в кирпиче? Толщину берем полуторную (меньше весит), 0,088 м. 0,088х24 = 2,188. Так нам достаточно просто продеть отрезок нихрома сквозь пустоты кирпича. Можно через одну, т.к. каналов по расчету нужно 1,2/0,088 = 13,(67), т.е. 14-ти хватит. Вот и обогрели подвал. И вполне надежно – такой толстый нихром и крепкая кислота не скоро разъест.
ИП и ИБП
Трансформатор на железе для обогрева подвала лучше взять (сделать) с отводами мощной обмотки на 6, 9, 12, 15 и 18 В, это позволит регулировать мощность обогрева в широких пределах. 1,2 мм нихром с обдувом потянет и 25-30 А. Для питания вентиляторов тогда нужна отдельная обмотка на 12 В 0,5 А и тоже отдельный кабель с тонкими жилами. Для питания нагревателя нужны жилы от 3,5 кв. мм. Мощный кабель может быть самый дрянной – ПУНП, КГ, на 12 В утечек и пробоя можно не опасаться.
Может быть, у вас нет возможности применить понижающий трансформатор, но завалялся импульсный блок питания (ИБП) от негодного компьютера. Его 5 В канала по мощности хватит; стандарт – 5 В 20 А. Тогда, во-первых, нужно пересчитать нагреватель на 5 В и мощность 85-90 Вт, чтобы не перегружать ИБП (диаметр провода выходит 1,8 мм; длина та же). Во-вторых, для питания 5 В нужно соединить вместе все красные провода (+5 В) и столько же черных (общий провод GND). 12 В для вентиляторов берут с любого желтого провода (+12 В) и любого черного. В-третьих, нужно закоротить на общий провод цепь логического запуска PC-ON, иначе ИБП просто не включится. Обычно провод PC-ON зеленый, но нужно проверить: снять с ИБП кожух и посмотреть обозначения на плате, сверху или со стороны монтажа.
Каталитический, керамический и конвекторный Ик-обогреватели
С каждым днем интернет предлагает все больше и больше вариантов создания своими руками отопительных приборов. Параллельно продажам газовых приборов можно встретить схемы и поэтапные разборы инфракрасных, керамических и каталитических обогревателей.
Самостоятельно изготовить данные модели не так легко, так как работа сопряжена с учетом более сложных технологических процессов и требует параллельно установки хорошей вентиляционной системы. Опытные специалисты рекомендуют сделать ставку на покупку уже готового агрегата, в котором учтены все технические стандарты и есть возможность автоматической блокировки или выключения.
Большой плюс моделей:
- пожаробезопасность,
- высокий коэффициент полезного действия с учетом оптимизации процесса горения,
- не такое интенсивное сжигание кислорода, если сравнивать с самодельными агрегатами,
- визуальная привлекательность и максимальная эргономичность для жилого помещения,
- легкость.
Можно ли сказать, что самодельные газовые обогреватели — удачная и выгодная замена заводским агрегатам и центральному отоплению? Нет, при всех достоинствах, самодельные газовые обогреватели могут быть лишь временной заменой и помощью на дачном участке или гараже.
Газовые нагревательные приборы
Как сделать электрообогреватель своими руками, уже описано выше, но не многие задумываются над тем, что существуют устройства, которые могут работать без электричества. К таким изделиям относятся газовые конструкции. Агрегат обеспечивает нагрев комнаты благодаря инфракрасному излучению, а также воздушной конвекции. Для производства потребуются такие материалы:
- сито, имеющее форму полусферы;
- сетка из металла;
- газовая горелка;
- оцинкованная сталь;
- закрывающий вентиль.
Все манипуляции проводятся последовательно. Пошаговая инструкция:
- 1. Из листов оцинковки необходимо вырезать две круглые заготовки. Размер последних должен совпадать с диаметром сита и иметь незначительные выступы.
- 2. На одну из заготовок при помощи болтового соединения крепят газовую горелку. Затем в противоположную сторону от горелки загибают выступы. На них фиксируется сито таким образом, чтобы оно закрывало горелку. В подобной конструкции сито нужно для рассеивания тепла.
- 3. Из металлической сетки сделать цилиндрическую конструкцию и закрепить к выступам так, чтобы сито и горелка были закрыты. В качестве фиксирующих элементов могут служить металлические заклепки. Внешне агрегат напоминает цилиндр, внутри которого размещается горелка, а сверху — сетка и сито.
- 4. Цилиндрическую конструкцию сверху закрывают второй заготовкой из стали, загибая выступы наружу. Затем к ней крепится верхняя часть изделия. Готовую систему подсоединяют к баллону или газовой магистрали при помощи специального шланга.
Техника безопасности
Сделать обогреватель несложно. Намного труднее сохранить здание от пожара при использовании самодельных устройств. Соблюдение правил техники пожарной безопасности — неотъемлемая часть любых работ с термонагревателями.
Всегда следует помнить:
- Нельзя использовать неисправные электроприборы.
- Нельзя оставлять такие приборы без присмотра и один на один с маленькими детьми.
- Заботливые родители стараются всегда проверять недоступность для детей опасных частей нагревателей.
- При возникновении возгорания сразу отключают электропитание прибора, а потом тушат его. Немедленно вызывают МЧС.
В качестве мер безопасности мудрые родители всегда учат своих детей правильному обращению с термонагревателями и объясняют, что можно делать, а что — нельзя и почему. Соблюдая правила пожарной безопасности и пользуясь только проверенными и надёжными нагревателями, живущие в доме будут наслаждаться теплом и уютом долгие годы.
Алгоритм работы по изготовлению обогревателя собственноручно;
Основные требования к самодельному обогревателю
Любой тип отопительного оборудования для дома, независимо от конструктивных особенностей и сложности изготовления, должен отвечать основным требованиям:
- Простота и доступность в сборке.
- Безопасность и надежность в эксплуатации.
- Экономичность в потреблении энергоносителей.
- Высокая производительность и рабочая мощность.
- Доступная стоимость конструктивных элементов и материалов.
- Эргономичность и удобство транспортировки.
- Долговечность и практичность.
Среди существующих обогревателей наиболее эффективными и производительными являются: инфракрасный, кварцевый и керамический излучатели, электрический конвектор.
Изготовление настольного тепловентилятора
Такой тип устройства является обогревателем и вентилятором в одном лице. При желании, самодельный тепловентилятор можно будет использовать в качестве импровизированного кондиционера.
Такой тип нагревателя удобен тем, что позволяет регулировать температуру нагрева и скорость вращения кулера.
Выбор необходимых материалов
Для создания тепловентилятора потребуются такие материалы:
- реостат;
- выключатель;
- разъем питания;
- электрический провод;
- светодиодная лента;
- компьютерный кулер на 12 Вольт;
- трехамперный источник питания на 12 Вольт;
Для фиксации обогревающего элемента потребуются также два десятисантиметровых прутка из медной проводки сечением 1,5 кв.мм.
Из инструментов необходимо подготовить:
- электролобзик;
- перфоратор или дрель;
- паяльник;
- кольцевая пила;
- клей для работ по дереву;
- «момент» или суперклей;
Чтобы зачистить деревянные заготовки, устранив вдоль кромок заусеницы, потребуется также мелкозернистая наждачная бумага.
Сборка деталей корпуса
Будущий обогреватель будет иметь форму куба. Корпус прибора собирают из деревянных досок толщиной в 9 мм.
- две квадратные заготовки размером 12*12 см;
- 3 детали размером 10,2*10,2 см;
- две прямоугольных заготовки 12*10,2 см;
- четыре небольших прямоугольника размером 1*1,5 см.
Для изготовления ножек конструкции от деревянной палочки D12 мм отпиливают по 2 заготовки длиной по 3 см каждая.
Чтобы упростить себе задачу, сделайте бумажные выкройки, размеры которых соответствуют габаритам заготовок 12х12 см. Разметку расположения дырок наносят непосредственно на выкройки. Их прикладывают к каждой из сторон и просверливают насквозь.
В заготовке 10,2*10,2 см, выдержав расстояние в 2,5 см от края, проделывают дырку D7 мм. На второй такой же заготовке делают две таких же дырочки, выдержав расстояние между ними в 2,5 см. На третьей заготовке 10,2*10,2 см по центру делают сквозной отверстие D9 см.
В каждой из четырех прямоугольных заготовок размером 1*1,5 мм проделывают дырочки D5 мм.
На длинной стороне прямоугольника размером 12*10,2 см, отступив от края на 1,2 см, проделывают два отверстия D12 мм, выдержав расстояние между ними в 7 см.
Внутрь корпуса устанавливают квадратную заготовку с просверленным отверстием в 9 см. После этого прикрепляют последнюю прямоугольную деталь, закрывая корпус конструкции. На завершающем этапе приклеивают ножки.
Монтаж обогревающих элементов
В роли обогревающего элемента будет выступать натянутая между двумя медными стержнями пружина. Чтобы определить подходит ли пружина, необходимо подключить ее 12-вольтному источнику питания и произвести замеры с помощью мультиметра.
Так для создания теплого потока вполне достаточно, если показания мультиметра будут составлять 2,5 А. С такими параметрами при питании в 12 Вт будет генерироваться порядка 30 В тепла.
Выбранную пружину припаивают к медным стержням, концы которых фиксируют на заготовки размером 1х1,5 см. Собранную конструкцию приклеивают к углам корпуса. К концам стержней припаивают оголенные «хвосты» электрического кабеля. После этого прикрепляют оснащенную отверстиями планку.
Зафиксировав кулер внутри корпуса, те же манипуляции выполняют с реостатом, выключателем и разъемом питания.
Если все элементы конструкции подключены правильно, то в момент включения реостата на светодиодной ленте загорится голубой свет. В момент включения выключателя светодиодная лента приобретет красный оттенок, который на фоне основного голубого создаст фиолетовый цвет. После этого начнет нагреваться пружина обогревателя.
Собранную конструкцию с наружной стороны остается только отшлифовать и обработать древесным воском, либо же в 2-3 слоя покрыть лаком.
Благодаря презентабельному внешнему виду такой обогреватель смело можно использовать не только для отопления гаража, но и при обустройстве жилых комнат.
