Самодельный мультимедийный проектор

Именно размеры матрицы главным образом влияют на четкость картинки. С уменьшением ее размеров качество картинки ухудшается. Поэтому единственное преимущество мультимедийного проектора — малые габариты. Его можно сделать своими руками, но времени это займет гораздо больше. Ведь потребуется реализовать схему, показанную далее:

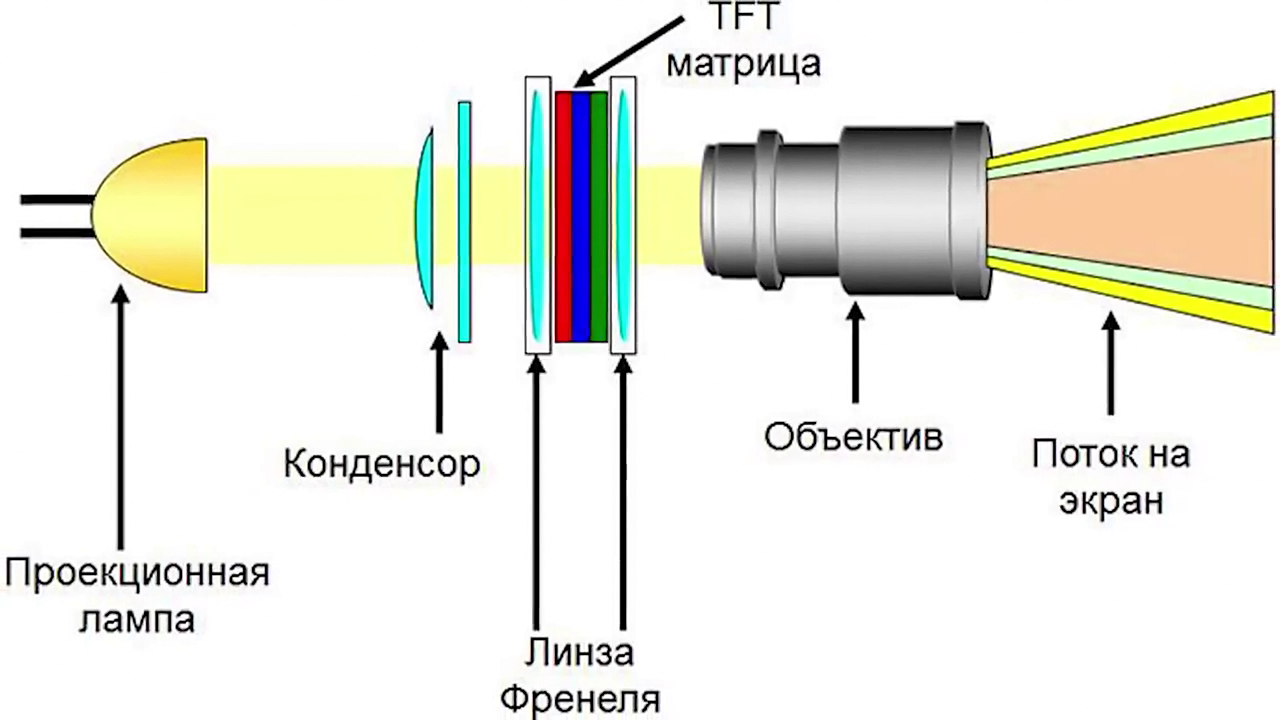

Оптическая схема проектора

Надо не только все разместить в самодельном корпусе, но и обеспечить правильную вентиляцию там, где она нужна, а также работоспособность гаджета и дистанционное управление им. Затраты на покупку комплектующих изделий однозначно будут существенно выше в сравнении с уже рассмотренной конструкцией. Но, тем не менее, существуют и самодельные мультимедийные проекторы. Один из них показан далее:

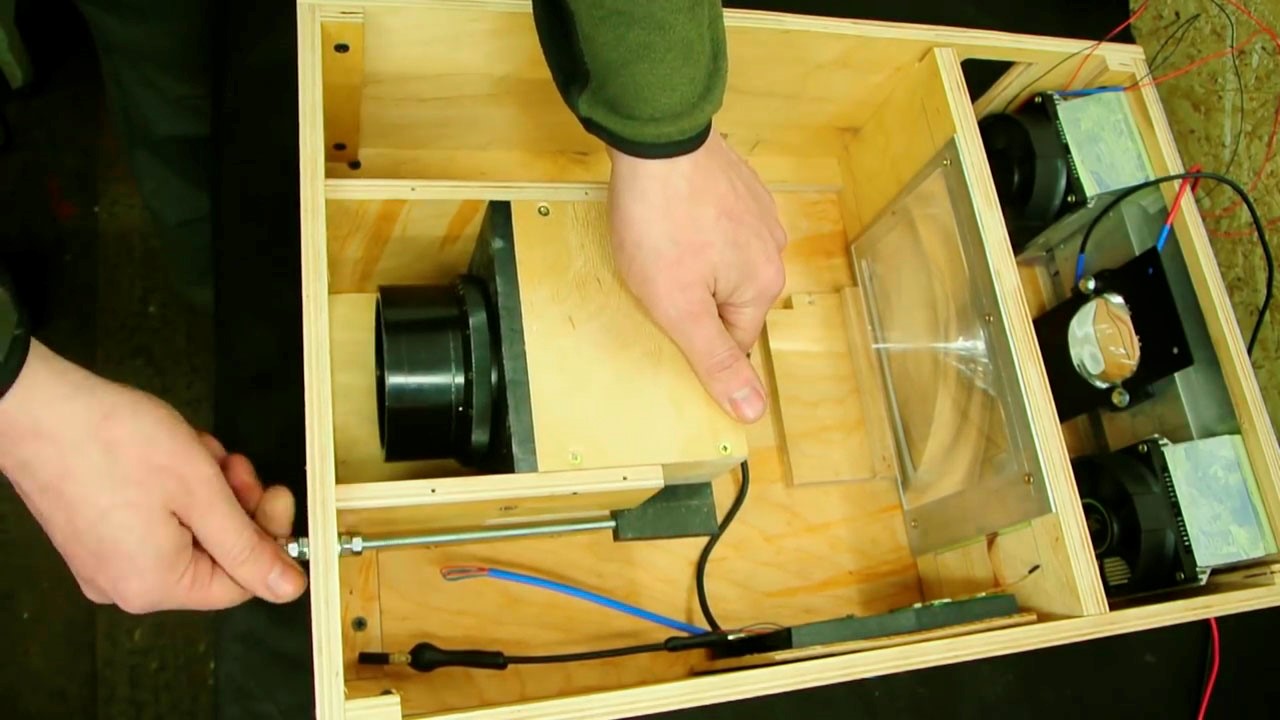

Самодельный мультимедийный проектор на основе матрицы от планшета

Нюансы изготовления прочих моделей видеопроекторов своими руками

Видеопроекторы от самодельщиков используются не только для коллективного просмотра фильмов, но и для создания различных видеошоу.

Лазерный проектор своими руками

Самодельный лазерный проектор создаётся для демонстрации простейшего лазерного шоу в домашних условиях. Сюжетом действа являются фигуры Лиссажу, спроецированные на светлую стену. Изображение получается после многократного отражения луча лазерной указки от нескольких вращающихся зеркал. При этом зеркала установлены под углом 2-5º к оси вращения, а оси расположены под углом одна к другой.

Сами зеркала диаметром 30 мм вырезаются из старого CD-диска и закрепляются клеем на оси электромоторчика от детских игрушек.

Установка зеркала на ось электромотора ФОТО: youtube.com

Достаточно подготовить два вращающихся зеркала, установить их под углом примерно 100º на плату. Рядом необходимо смонтировать два переменных резистора, подключить источник питания для моторчиков и спаять схему. На этой же плате крепится лазерная указка, направленная на одно из зеркал.

Самодельный лазерный проектор в сборе ФОТО: youtube.com

Резисторами настраивается скорость вращения зеркал.

Гобо-проектор своими руками

Гобо-проектор является современным светотехническим средством для показа рекламы. Его преимущества перед обычной рекламой в том, что он позволяет демонстрировать на любой поверхности яркую картинку очень больших размеров. Место размещения не требует никаких согласований, так как картинку можно выключить в любой момент. Изображение можно проецировать на любую стену подходящих размеров.

Гобо-проектор делается своими руками, но в домашних условиях его компоненты изготовить сложно. Можно, в лучшем случае, провести сборку из составляющих фирменного изготовления.

Гобо-проектор ФОТО: youtube.comОбъектив и механизм смены слайдов ФОТО: youtube.comКулер для охлаждения устройства ФОТО: youtube.com

Основными частями гобо-проектора являются: металлический корпус, лучше из нержавеющей стали; качественный проекционный объектив, желательно, снабжённый системой зуммирования; автоматизированная система установки и переключения демонстрируемых слайдов; источник света, потребляющий порядка 50 Вт; вентилятор для охлаждения.

Оптический блок гобо-проектора сменяемый, что позволяет работать на разных расстояниях от стены и с разными размерами изображения.

Голографический проектор своими руками

Такое устройство создаётся предельно просто.

Иллюстрация	Описание действия
ФОТО: youtube.com	Из коробки для CD-дисков вырезать четыре трапеции с основаниями 30 мм, 60 мм и высотой 35 мм. Склеить из них усечённую пирамиду
ФОТО: youtube.com	Установить пирамиду на включённый смартфон или планшет и наслаждаться зрелищем

Watch this video on YouTube

Лучшие среднебюджетные мини-проекторы

В этой категории находятся устройства, стоимость которых не превышает 60 тысяч рублей. Они мощнее своих бюджетных собратьев, обычно оснащены Wi-Fi модулем и могут управляться удаленно.

Уровень их свечения колеблется в пределах 4200-5000 люмен, контрастность достигает 15 000:1. Есть возможности масштабирования и обратной проекции.

Acer C101i

4.8

★★★★★

оценка редакции

88%

покупателей рекомендуют этот товар

Миниатюрный проектор позволяет выводить картинку на рабочую поверхность с достаточной четкостью и яркостью.

Благодаря своим скромным размерам и весом, соизмеримым со смартфоном, проблема с транспортировкой гаджета отпадает. Ресурс работы LED-модуля мини-проектора составляет от 20000 до 30000 часов.

Устройство без труда сопрягается с гаджетами на базе Android и iOS. Наличие в комплекте мини-штатива дает возможность установить проектор на любой поверхности. Встроенной батареи вполне хватает для проведения презентации или просмотра фильма.

Плюсы:

Наличие всех необходимых портов для подключения;
Встроенный модуль Wi-Fi;
Возможность подключения внешних динамиков;
Батарея, позволяющая работать автономно до 2 часов.

Минусы:

Отсутствие зума;
Сдвиг объектива по вертикали и горизонтали отсутствует.

Хотя модель по своим параметрам и не дотягивает до полноценного проектора, все же с поставленными задачами Acer C101i справляется отлично. Ну, а качество сборки и возможность всегда держать гаджет под рукой примиряет с некоторыми недостатками.

Everycom S6

4.7

★★★★★

оценка редакции

87%

покупателей рекомендуют этот товар

Удобный и многофункциональный китайский проектор размером с мобильный телефон. Настоящий развлекательный центр со встроенным аккумулятором и разъемом HDMI.

Устройство легко взаимодействует с компьютером, работает на матрице DLP и славится хорошей цветопередачей.

В развлекательном центре присутствует удобный разъем для наушников, USB-порт для мышки или клавиатуры. Предусмотрен специальный слот для карты памяти. Прилагается дистанционный пульт управления и инструкция с рекомендациями по использованию устройства.

Достоинства:

Встроенный Play Market;
Хорошая скорость передачи по Wi-Fi;
Поддержка Miracast для приема файлов с планшета или телефона.

Недостатки:

Низкое качество встроенного звука;
Кнопки управления неприятно пищат;
Ненадежный штатив.

Everycom S6 – уникальное и компактное устройство. Покупатели рекомендуют установить на него приложение Ace Stream – с его помощью можно скачивать торренты.

Cinemood Storytеller

4.6

★★★★★

оценка редакции

85%

покупателей рекомендуют этот товар

Удобный миниатюрный проектор-кубик со стороной 8 см предоставляет доступ к огромной библиотеке бесплатных мультфильмов. Такое устройство станет просто незаменимым для вечерних семейных просмотров.

Кинопроектор подходит для ежедневного использования, а его небольшие размеры позволят взять его с собой в путешествие.

Компактный кубик качественно переносит изображение на ровную поверхность. Чтобы воспользоваться его возможностями, не нужно каких-то особенных знаний – достаточно лишь внимательно изучить инструкцию. Устройство работает как от Wi-Fi, так и от USB.

Плюсы:

Небольшой вес – около 250 грамм;
Качественное изображение;
Встроенный динамик;
Собственная память на 32 ГБ;
Воспроизведение изображения с USB-носителей;
Есть интересные аксессуары в продаже, например чехлы с мультипликационными героями.

Минусы:

Небольшой запас яркости;
Автономное время работы – не более 5 часов.

Комфортное использование проектора возможно только в темное время суток, либо в темном помещении.

ЧИТАТЬ ТАКЖЕ

10 лучших проекционных экранов

Все необходимое

Если мы будем делать проектор для смартфона, то нам понадобятся: обычная картонная коробка (например, обувная), большая линза, которую можно благополучно вытащить из лупы, небольшое количество картона, скотч и клей.

Коробка проектора будет препятствовать попаданию света извне, предотвращая преломление и рассеивание изображения смартфона. Линза в данном проекте выполняет роль объектива. Она при должной настройке начнет фокусировать свет и переносить изображение на поверхность.

Конечно же, такое нехитрое устройство не выйдет идеальным, с четким и качественным изображением, но вы сможете изучить примитивное строение проектора и насладиться просмотром фильма в компании близких людей, а это самое главное.

Изготовление проектора своими руками на основе телефона

Современные гаджеты часто имеют солидное расширение, посредством которого можно получить качественную трансляцию видео. На них можно смотреть любые фильмы в интернете, а также самостоятельно снятые видео. Рассмотрим подробнее этапы изготовления такого девайса.

Простейший проектор

Чтобы изготовить простое устройство, понадобится минимум деталей. Однако рассчитывать на полноценное качество изображения в этом случае не стоит, так как большинство смартфонов не способны передавать изображение в достаточной яркости на дальнее расстояние. Тем не менее, это отличная альтернатива, если проектора вообще нет.

Что потребуется для работы

Для устройства проектора потребуется картонная или деревянная коробка, а также картонный корпус меньшим размером, в котором нужно сделать нишу для смартфона. Чтобы от стенок коробки меньше отражался свет, нужно закрасить её чёрным цветом. Для этого идеально подойдёт обувной крем или матовая краска. Также понадобится линза.

Подготовка всех элементов

Последовательность выполнения операций следующая.

Правильно обустраиваем короб. Для этого, внутреннюю часть корпуса окрасим тёмным цветом.
Помещаем в него коробку меньшего размера так, чтобы подготовленная ниша, в которую будет вставляться смартфон, была размером с экран.
Направляем открытую часть на свободный край второй коробки.
Готовим подвеску или подставку для линзы, устанавливаем её на столе, прикрепляем к ней увеличитель.
Его допускается крепить к картонной коробке, предварительно вырезав для этого специальную нишу.
Чтобы увеличитель не падал, его закрепляют посредством клеевого пистолета.

Сборка конструкции

Когда все детали скомпонованы, остаётся собрать их в единое целое. Вставляем включенный смартфон в подготовленную нишу и направляем картинку через линзу на полотно, установленное в качестве экрана.

Такой кинопроектор удобно использовать, если имеется пульт ДУ, который работает по Wi-fi, иначе для каждого переключения придётся извлекать телефон из коробки.

Процесс изготовления голографического проектора

Голографические проекторы способны точно передать картинку с любого мобильного гаджета, при условии включения максимальной яркости. Детали можно найти в своей мастерской или немного потратиться на приобретение в магазине нескольких подходящих элементов.

Список материалов и инструментов

Для быстрого создания 3D-проектора пригодятся:

корпус от CD-дисков;
клеевой пистолет;
малярный или канцелярский нож;
пассатижи;
смартфон;
специальное видео с голографической графикой;
соответствующий чертёж.

Важно соблюдать все размеры, которые прописаны в чертеже, иначе будет невозможно добиться чёткости изображения

Изготовление деталей для проектора

Для создания усечённой пирамиды, воспользуемся чертежом, который позволит рассчитать размеры каждой детали.

Рассмотрим пошаговый алгоритм:

При помощи чертежа отметим четыре одинаковых эскиза на пластике от футляра для дисков, и, воспользовавшись канцелярским ножом, аккуратно вырежем их.
Все эти детали склеиваем между собой клеевым пистолетом так, чтобы получилась усечённая пирамида.
При появлении на торцах выкроек зазубрин, они обрабатываются наждачной бумагой.
Устанавливаем смартфон на верхнюю часть пирамиды так, чтобы дисплей располагался по центру.
Сверху кладём тёмный или матовый картон (чтобы анимация не отзеркаливалась).

Аналогично можно использовать проектор в вертикальном положении. Но для этого необходимо будет сделать подставки, удерживающие смартфон и матовый картон.

Настройка изображения на смартфоне

Чтобы картинка полноценно отображалась на матовой поверхности, необходимо выполнить некоторые настройки экрана. Обязательно поставьте яркость на максимальный уровень, настройте цветность, чтобы она была естественной. В этой ситуации целесообразно установить автоматический режим контрастности, а цветовой фон в положение «Стандарт».

Как сделать проектор для мобильного своими руками

Просмотрим фильмов или фотографий на большом экране – это всегда занимательное действие. Но, для этого нужно купить проектор для мобильного телефона, однако смотря на его стоимость, хочется от такой идеи сразу отказаться. В этой статье мы решили рассказать вам, как сделать проектор для мобильного телефона своими руками из коробки, лупы и скотча. Рассмотрим пошаговую инструкцию и посмотрим несколько готовых приспособлений.

Как сделать проектор для мобильного телефона своими руками: необходимые материалы

Чтобы сделать проектор для телефона нам не нужно собирать множество материалов, понадобиться: коробка для обуви, острый нож, скотч, скрепка и лупа. Все эти материала можно без особых усилий найти у себя в кладовке.

Особое внимание хотелось бы остановить на лупе, она выступает самым важным элементом нашего проектора. Если у вас дома завалялась советского качества – используйте ее

Если нет, тогда в магазине не пытайтесь купить дешевую, ведь это приведет к ужасному качеству. Пытайтесь смотреть на хорошие варианты, в любом случае, вы ее сможете использовать и в последующем. Если говорить за кратность, то выбирайте Х10. Более подробную информацию вы узнаете в статье: изготовление лазерного уровня своими руками.

В первую очередь мы должны найти с вами коробку, она должна быть хорошего качества и иметь темные стенки, если нет можно будет на нее надеть черный мусорный пакет. Далее снимаем увеличительное стекло, прикладываем его к коробке и просто обводим. Стекло нужно прикладывать посредине, чтобы не допустить ошибку, проведите две диагонали.
Вырезаем отверстие на коробке с помощью обычного ножа.
Крепим стекло, для этого можно использовать скотч или изоленту.
Подготавливаем место к установке телефона. Лучше всего, если у вас есть специальный чехол. Если его нет, тогда можно попробовать использовать обычный скотч или сделать специальное приспособление с коробки.
Устанавливаем телефон – это самый важный этап. Заходим в комнату, где полностью отсутствует свет, и начинаем искать место установки телефона. Оптимально устанавливать его посредине коробки, но здесь все зависит от линзы, поэтому пробуйте несколько вариантов сразу.
Делаем отверстие и проводим провод для зарядки.
Вот так будет выглядеть проектор для телефона своими руками.

Сложностей нет никаких, есть определенные загвоздки, которые стоит брать в учет. Вот несколько ответов на ваши вопросы:

Как улучшить качество изображения на мобильном проекторе? – пробуйте найти лучшее место для установки телефона, также пытайтесь регулировать лупу.

Что делать если проектор для мобильного совсем не работает? – в этом случае, вы точно сделали ошибку с выбором лупы. Попробуйте посмотреть другие варианты. Посмотрите интересную статью, где мы изготавливаем датчик протечки воды и изготавливаем его из подручных материалов.

Как улучшить четкость изображения на мобильном проекторе? – как говорят умельцы, можно попробовать установить вторую лупу. С помощью нее можно будет дать более четкую картинку. Здесь увеличительное стекло будет выступать в роли инструмента для настройки качества. И телефон не будет находиться так далеко от первого стекла.

Вот такое видео мы нашли для вас, здесь вы узнаете, на что способен самодельный проектор для мобильного.

Что нужно сделать обязательно

Чтобы сделать проектор для андроид, необходимо в обязательном порядке проделать следующие советы:

Для передачи картинки нужно поставить изображение вверх ногами, для этого используйте мобильное приложение, одним из таких сейчас можно назвать Ultimate Rotation Control. Если вы этого не сделаете – картинка будет отображаться вверх ногами.
Яркость мобильного телефона ставим на максимум.
Комната должна быть темной, если света много – вы не увидите картинку.

Где купить мобильные проекторы

Нам недавно попалась на глаза отличная коробка с алиэкспресс, вот такой вид она представляет.

Это обычная коробка, но с помощью нее можно даже регулировать качество изображение, телефон устанавливать можно в любое место. Даже ноутбук можно подстроить под нее, что уже считается шикарным вариантом. Но, есть и одно существенное но – стоимость, сейчас цена такой коробки 40 долларов, а это много.

Есть и готовые заводские проекторы для мобильного телефона, но их мы рекомендуем покупать людям, которые действительно любят смотреть фильмы такими способами. Ведь средняя стоимость проектора – 250 долларов, и это еще средненький.

На основе планшета или ноутбука

Такой проектор обладает более высоким качеством изображения за счет большего экрана. Существуют как более «гуманные» способы выполнения, при которых цифровые устройства остаются целыми, так и методы для которых вам понадобиться извлечь графическую матрицу для трансляции изображения.

Чтобы изготовить проектор из ноутбука вам понадобится картонная коробка достаточно больших размеров, чтобы ее торцевая сторона была соизмерима с монитором, а длина составляла не мене 50см. Увеличительное стекло должно иметь довольно большие размеры, хорошо справятся с задачей линзы Френеля, также актуально использовать линзу от приспособления для полностраничного чтения книг. Чтобы собрать проектор вам понадобится выполнить следующие действия:

Прорежьте на торцевой поверхности коробки отверстие для увеличительного стекла.

Рис. 9: прорежьте отверстие для стекла

Его габариты делаются чуть меньше линзы, чтобы ее можно было закрепить на краях.

При помощи изоленты, скотча или силиконового герметика зафиксируйте объектив в отверстии.

Рис. 10: зафиксируйте линзу

Важно добиться плотного прилегания стекла к картону, чтобы исключить проникновение света в проектор извне. В стенке напротив сделайте отверстие для монитора ноутбука

В стенке напротив сделайте отверстие для монитора ноутбука.

Рис. 11: сделайте отверстие для монитора

При установке последнего край картона должен идти внахлест, чтобы свет, опять же, не проникал внутрь проектора.

Установите ноутбук вверх ногами так, чтобы клавиатура находилась на крышке коробки. По принципу оптического переворота картинки линзой.

Рис. 12: установите ноутбук

Простейший проектор из ноутбука готов, достаточно включить его в розетку и можете наслаждаться трансляцией любимого фильма. По такому же принципу можете использовать планшет для сборки проектора.

Принцип работы проектора

В основе проектора, как и всевозможных слайдеров, фильмоскопов, законы оптики: когда носитель изображения взаимодействует со световыми потоками, лучи преломляются, картинка увеличивается, транслируется на экран.

Методы как сделать проектор своими руками могут быть разными, в основе самого простого и элементарного – прохождение света через прозрачные носители (лупу, линзы), такие приборы называют диапроекторами. Эпипроекторы основываются на отражение от непрозрачных объектов. Цифровые мультимедийные DLP и LCD самые качественные, с предельно четкой картинкой, точной цветопередачей, поскольку традиционный принцип просвета лупы в них не используется. В первых поток отражается от специального чипа, создается логической матрицей, во вторых используется прозрачная LCD панель, обеспечивающая яркую, живую цветовую гамму.

Собрать цифровую мультимедийную конструкцию самостоятельно предельно сложно – потребуется синхронизация работы механики, оптики, цифровых частей. Но сделать проектор для телефона (диапроектор) или более сложную установку с цифровым оборудованием вполне возможно с минимальными познаниями в электротехнике (в первом случае их вовсе не потребуется).

ApowerMirror

Использование такого приложения, как ApowerMirror, технически не является беспроводным.. Я бы назвал это «полу-беспроводным».

Я говорю полу-беспроводным, потому что проектор и ваш ноутбук соединяются с помощью кабеля, такого как VGA или HDMI, но вы не привязаны к использованию компьютер для управления презентацией. Вы все еще можете передвигаться со своим телефоном.

Это приложение для зеркального отображения экрана имеет некоторые полезные функции, включая полноэкранный режим, запись активности на экране, создание снимков экрана и возможность рисовать или писать. экран как доска. Они также недавно выпустили пульт дистанционного управления PowerPoint.

Вот как можно использовать ApowerMirror для вывода экрана Android на большой экран.

1. Настройте проектор, подключив компьютер к проектору с помощью проводного соединения.

2. Установите приложение ApowerMirror на свой рабочий стол. Когда вы нажимаете кнопку «Загрузить», файл загружается напрямую, без отображения другой страницы.

3. Загрузите приложение на Android из Google Play Store.

4. Подключите компьютер и телефон к одной сети Wi-Fi.

5. Запустите приложение на своем ПК, а также на телефоне.

6. Отразите экран компьютера на своем телефоне, и вы сможете управлять своим компьютером с мобильного устройства. На вашем телефоне это будет выглядеть так.

Чтобы использовать эту программу, вам необходимо иметь бесплатную учетную запись. Доступно обновление, если вы сочтете его полезным и хотите больше функций.

Вы можете использовать любой из перечисленных выше методов для беспроводного подключения вашего телефона Android и проектора и отображения вашего контента на большом экране. экран проще.

Эта статья полезна?

Делаем проектор своими руками из коробки — способ №2

Аналогично первому случаю здесь нам потребуется проделать небольшое отверстие. Чтобы оно в центральной части коробки по диаметру было на несколько сантиметров меньше самой увеличительной линзы, нужно заранее расчертить ее место крепления. Для этого снаружи емкости прикладывается линза, и по ней при помощи маркера или же мягкого карандаша рисуется прямоугольник. Внутри получившегося изображения вычерчивается еще одна фигурка, однако здесь нужно отступить на пару сантиметров внутрь. Кстати, прямоугольник можно вычертить по контурам банковской карты. Линза надежно закрепляется на передней панели коробки.

Здесь нужно учесть, что рифленая часть увеличительной линзы должна быть размещена торцевой частью внутрь емкости. После закрепления лупы коробка складывается и закрывается. Внешний вид такого проектора вряд ли кому понравится, поэтому после окончательной его сборки рекомендуется его покрасить темной краской из баллончика.

Вариант, как сделать проектор из телефона своими руками

Выполнить проектор в домашних условиях можно с помощью обычной картонной коробки и телефона. Данный прибор не сложно выполнить своими руками. Для начала выполняют подготовительные работы и запасаются необходимыми инструментами. Для проектора потребуется картонная коробка, лупа с увеличением в 10 раз, острый нож, карандаш и изолента.

При желании линзу можно изготовить в домашних условиях. Для этого потребуются определенные знания и навыки. В качестве основы можно взять любую коробку, например, из-под обуви.

Последовательность создания проектора из телефона:

Для начала следует проделать отверстие для линзы. Его выполняют по центру коробки.
Дальше потребуется закрепить линзу в проделанном отверстии. Для этого используют изоленту. В некоторых случаях применяют силикон или специальный клей.
Далее потребуется установить подставку для смартфона. Для этого выбирают правильное место. При этом телефон должен крепко держаться и не шататься, чтобы изображение в итоге не получилось размытым.
Полученный прибор следует протестировать. Для этого в помещении следует задвинуть шторы. После пробного раза становиться понятным правильное размещение устройства.
На самом смартфоне потребуется установить специальную программу, которая будет переворачивать изображение, ведь лампа искривляет картину на 180 градусов.
С другой стороны коробки потребуется позаботиться об отверстии для зарядки телефона.

На этом самодельный картонный мини проектор считается готовым к использованию. Так получается домашний кинотеатр, где можно посмотреть фильмы всей семьей. Кроме этого это отличный вариант для просмотра фотографий большой компанией.

Делаем проектор своими руками из коробки — способ №2

Гобопроектор

Принцип проектора гобо упрощенно аналогичный как у лазерных указок. Это устройство часто используется для трансляции рекламных логотипов, текстов картинок.

Используется:

обычный LED прожектор освещения, к нему припаян провод с выключателем;
вместо защитного стекла лампочки — линза. Для опытов, а также для объектива может понадобиться несколько их разновидностей. Лупы можно купить в специализированных магазинах оптики, в интернете;
отрезок пластиковой канализационной трубы с муфтой;
термостойкий герметик (для удобства его набирают в шприц);
трафареты, их заказывают в полиграфии или можно сделать самому, распечатать и вырезать из простой бумаги.

Сборка:

Извлекается лампочка из рефлектора, на ее место ставят светодиод от 100 Вт.
К лампе припаивается провод с переключателем.
В рефлектор вставляется лупа (толстая выпуклая 10-кратная), все закрепляется герметиком (красная смесь на фото) — это конденсор. Сверху — еще одна линза, но уже тоньше, например, 3 или 4-кратная.
В качестве объектива также подбирают одну или две линзы, например, 50 миллиметровые с 5 кратным увеличением (если поставить две, картинка будет в 2 раза больше).
Делаем объектив из муфты и трубы, диаметр последней подбираем под линзы.

Как будет происходить воспроизведение файлов?

Все очень просто — изображение с мобильного телефона проецируется через увеличительное стекло на стену. Вам удастся увеличить экран в десятки раз, при этом сохранить истинное качество изображений.

Напоследок отметим несколько нюансов по установке мобильного телефона. Из уроков физики мы знаем, что изображение, проходящее через увеличительное стекло, получается перевернутым. В связи с этим телефон в коробке должен быть повернут на 180 градусов. А для регулировки четкости изображения достаточно подвигать экран мобильника задней стенки коробки, тем самым настраивая нужный фокус.

Изготовление самодельного проектора в домашних условиях

Самодельный мультимедийный проектор
