Как скрутить провода правильно

Чаще всего скрутка применяется при ремонте электропроводки, шнуров и переходников (включая слаботочные) бытовой техники и аппаратуры. Если вести речь о домашней электросети, то нормами предусмотрено использование в домах провода с сечением токонесущей жилы 1,5–2,0 мм из меди и 2,5–4,0 мм из алюминия. Обычно для разводки используют провода марок ВВГ и ПВ в полихлорвиниловой оболочке. Силовые шнуры марок ШВЛ и ШТБ с резиновой или ПВХ изоляцией имеют сечение 0,5 – 0,75 мм. Пошагово сращивание проводов между собой можно производить следующим образом:

Обезжириваем оголенные концы проводов, протерев ацетоном/спиртом.
Удаляем слой лака или оксидную пленку, зачищая проводники наждачной бумагой.
Накладываем кончики так, чтобы они скрестились. Накручиваем по часовой стрелке не менее 5 витков одной жилы на другую. Чтобы скрутка получилась плотной, используем плоскогубцы.
Изолируем открытые токонесущие части проводов с помощью изоленты, или накручиваем изолирующий колпачок. Они должны заходить за изоляцию на 1,5–2,0 с, чтобы прикрыть оголенные участки проводников.

Для сращивания между собой многожильного зачищенного провода с одножильным используется другая техника навивки:

Многожильным проводом обкручивается одинарный провод, оставляя свободным конец без навивки.
Конец одножильного провода загибается на 180°так, чтобы он прижал скрутку, затем прижимается плоскогубцами.
Место соединения должно быть прочно зафиксировано изолентой. Для лучшей эффективности следует использовать изолирующую термотрубку. Для этого отрезок кембрика нужной длины натягивается на соединение. Чтобы он плотнее обхватил проводку, трубку следует прогреть, к примеру, феном или зажигалкой.

При бандажном соединении свободные концы кладутся друг к другу и сверху обматываются имеющимся отрезком провода (бандажом) из однородного материала. Сцепка желобком предусматривает, что перед взаимным перекручиванием конфигурируются небольшие крючки из концов провода, они перецепляются между собой, затем края обматываются. Существуют более сложные разновидности параллельных/последовательных соединений. Соединение проводов методом скрутки используют профессиональные электроремонтники при проведении восстановительных работ.

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

надежность;
механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

зачистка изоляции;
зачистка проводов до чистого металла;
провода нужно скрутить и вставить в гильзу;
проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

зачистка изоляции;
зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

зачистка изоляции на 5-7 мм;
удаление оксидной пленки;
установка проводников в гнезда друг напротив друга;
фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

ножевые и штыревые;
винтовые;
зажимные и самозажимные;
колпачковые;
ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

дешевые приборы обладают низким качеством;
соединить можно только 2 провода;
не подходят для многожильные проводов.

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

в первых соединение производится внутри изделия;
во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Соединение проводов с накидными клеммами

Широко применяются в бытовой технике и автомобилях разъемное соединение проводников с помощью накидных клемм, которые надеваются на контакты толщиной 0,8 и шириной 6,5 мм. Надежность фиксации клеммы обеспечивается наличием по центру контакта отверстия, а в клемме выступа.

Иногда проводники отламываются, а чаще сама клемма обгорает из-за плохого контакта и тогда возникает необходимость ее замены. Обычно клеммы напрессовываются на концы проводников с помощью специальных клещей. Опрессовку можно сделать и плоскогубцами, но не всегда есть под рукой новая клемма на замену. Можно с успехом использовать бывшую в употреблении, смонтировав клемму по следующей технологии.

Сначала нужно подготовить для повторного монтажа старую клемму. Для этого, удерживая клемму плоскогубцами за место запрессовки, нужно развести в стороны шилом или отверткой с тонким жалом обжимающие изоляцию усики. Далее провод многократно перегибается, до облома его в месте выхода из запрессовки. Для ускорения можно подрезать это место ножом.

Когда провод отделен от клеммы, надфилем подготавливается место для его припайки. Можно и полностью сточить до освобождения оставшегося провода, но в этом нет необходимости. Получается плоская площадка.

Полученная площадка прорывается припоем. Проводник тоже зачищается и залуживается припоем с помощью паяльника.

Осталось приложить проводник к подготовленному месту клеммы и прогреть паяльником. Усики, фиксирующий провод загибаются после припайки провода к клемме, так как если их обжать до пайки, то усики проплавят изоляцию.

Осталось натянуть изолирующий колпачок, надеть клемму на нужный контакт и проверить надежность фиксации, подергав за провод. Если клемма соскочила, то необходимо поджать ее контакты. Самодельно одетая на провод пайкой клемма на много надежнее, чем полученная обжимкой. Иногда колпачок одет так плотно, что его не снять. Тогда его нужно разрезать и после монтажа клеммы ее покрыть изоляционной лентой. Можно натянуть и отрезок хлорвиниловой или термоусаживающейся трубки.

Кстати, если хлорвиниловую трубку подержать минут пять в ацетоне, то она увеличивается в размере раза в полтора и делается пластичная, как резина. После испарения из ее пор ацетона, трубка возвращается в свой исходный размер. Я таким способом лет 30 назад изолировал цоколя лампочек в елочной гирлянде. До сих пор изоляция в отличном состоянии. Эту гирлянду из 120 лампочек на 6,3 В вешаю ежегодно на елку до сих пор.

Соединяем провода без труда

Можете убрать дежурную изоленту в дальний ящик: она больше не понадобится. Вместо этого:

Идем в ближайший магазин и покупаем клеммы (зажимы). Цена вопроса – 8–50 рублей. Желательно взять клеммы WAGO 222 с рычажками. Как объяснил электрик, они самые надежные и простые в применении.
Зачищаем оба провода на глубину клеммника, примерно на 1 см.
Жилы многожильного провода собираем в тугой пучок и слегка подкручиваем.
Оба проводника должны быть прямыми и чистыми.
Поднимаем рычажки и засовываем оба провода в отверстия. Зажимаем, опустив рычаги вниз.

Готово. При таком способе соединения не нужно задумываться о качестве скрутки и изоляции. Длина проводки остается прежней. Если нужно, рычажок можно поднять и извлечь провод – то есть зажим многоразовый.

Зажим WAGO 222 бывает на 2 отверстия и больше. Он рассчитан на присоединение медных одно- и многожильных проводов с площадью сечения 0,08–4 мм, используемых в бытовых электросетях с напряжением до 380 В. С помощью клеммника подключают лампы, счетчики электроэнергии, гирлянды и многое другое.

Виды клеммников

Стоит сказать, что клеммники бывают разные:

Винтовые зажимы в полиэтиленовой оболочке. Самые распространенные, недорогие и конструктивно простые. Внутри изолирующей оболочки находится латунная гильза с двумя винтами – с их помощью прикручиваются провода, вставленные в отверстия с двух сторон. Минус вот в чем: винтовые клеммы плохо подходят для алюминиевых жил и многожильных проводов. Под постоянным давлением винта алюминий становится текучим, а тонкие жилы разрушаются.
Винтовые клеммники с металлическими пластинами. Более надежная конструкция. Провода зажимаются не винтами, а двумя пластинками с характерными выемками. За счет увеличенной поверхности прижима такие клеммы подходят для многожильных проводов и алюминия.
Самозажимные экспресс-клеммники. Не менее простая конструкция, но гораздо более удобная. Достаточно засунуть провод в отверстие до упора, и он окажется надежно зажатым. Внутри находятся миниатюрная шинка из луженой меди и фиксирующая пластинка. Также нередко производители помещают внутрь пасту – смесь технического вазелина и кварцевого песка. Она снимает оксидную пленку с поверхности алюминия и впоследствии не дает ей образоваться вновь.

Для соединения алюминиевого провода с медным (неважно, сколько у них жил) необходим специальный клеммник с пастой. Дело в том, что медь и алюминий образуют гальваническую пару. При взаимодействии металлов запускается процесс разрушения

Сопротивление в точке соединения растет, вследствие чего конструкция начинает нагреваться. Нередко это приводит к плавлению изоляции или, еще хуже, искрению. Чем больше ток, тем быстрее происходит разрушение

При взаимодействии металлов запускается процесс разрушения. Сопротивление в точке соединения растет, вследствие чего конструкция начинает нагреваться. Нередко это приводит к плавлению изоляции или, еще хуже, искрению. Чем больше ток, тем быстрее происходит разрушение.

Важно знать и применять, а зачем?

Электрический ток – источник повышенной опасности. Пренебрежение правилами монтажа электросети могут привести к таким последствиям, как:

поражение током;
отравление токсичным дымом горения изоляции;
пожар.

Некачественная скрутка является одной из причин таких последствий. В местах плохого соединения проходящий ток испытывает повышенное сопротивление. Возникающая при этом тепловая энергия не успевает рассеяться, происходит чрезмерное нагревание. При увеличении нагрузки на этом участке цепи сопротивление еще больше вырастает, и происходит короткое замыкание.

Выполненные соединения проводов скруткой с соблюдением правил гарантирует безопасную работу сети. В месте контакта не станет расти сопротивление, ток будет проходить по проводнику. Соединенные электрические провода можно скрыть в коробку или под штукатурку. Последствий при соблюдении инструкций по скрутке не будет.

Виды скруток

Надежная и плотная скрутка уберегает от непредвиденных аварийных ситуаций

Важно выполнить ее максимально правильно. Даже малейшие нарушения техники безопасности способны стать поводом для возгорания. По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа

Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами

По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа. Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами.

Известны простые способы, с помощью которых реально безопасно и прочно произвести соединение. Они не представляют сложности даже для новичка. При выполнении допускается использование как двух проводов, так и нескольких. Обычно используют следующие известные виды скруток:

бандаж;
желобок;
простой метод ответвления.

Виды скруток проводов

Вышеуказанные скрутки электрических проводов являются вполне надежными электрическими соединениями. Но для реализации требуются определенные навыки с работой ручного инструмента. Обучиться самостоятельно доступно каждому человеку, который практикует ремонт электропроводов.

Бандаж – один из способов скрутки проводов, часто применяемых в быту. Для него характерно применение дополнительного отрезка, который накладывается на соединяемые токопроводящие жилы. Это неплохой метод для последовательного, параллельного и ответвленного соединения.

Многожильные

Новички иногда задаются вопросом: «как соединить одножильный и многожильный медный провод?». В действительности главным требованием является плотное и надежное прилегание площади поперечного сечения жил друг к другу. Зная, сколько проводов можно скручивать в одну скрутку, можно быстро выполнить поставленную задачу. Количество электрических жил зависит от их поперечного сечения. Чем оно больше, тем меньше проводов допускается к процессу скручивания. И наоборот: чем меньше поперечное сечение токопроводящих жил, тем большее количество проводов можно скручивать.

Соединение многожильных проводов скруткой методом «желобок» не представляет сложности. Это более простой способ при выполнении работы, чем «бандаж». В данном соединении необязательно использование дополнительного отрезка проводки. Полноценное соединение проводов скруткой в этом случае осуществляется непосредственно самими проводами. Они укладываются параллельно, последовательно либо ответвлением.

Перед тем, как скрутить три провода вместе, необходимо освободить концы жил от изоляции и при помощи ручного инструмента произвести скручивание. Допустимо применение методов «желобка» и «бандажа», а так же простого ответвления. Максимальное количество проводов в скрутке с использованием последнего способа зависит от диаметра токопроводящей жилы. Даже при самом малом диаметре жил их количество не должно быть более шести. Начинающие электрики задаются вопросом: «как сделать скрутку из 4 проводов?». Наиболее оптимально произвести данное действие методом «желобка» либо «простого ответвления».

Крутим сами

При профессиональном монтаже для выполнения соединения используют специальные зажимы — СИЗ (соединительный изолирующий зажим), при их применении итоговая скрутка разрешена с точки зрения ПУЭ, но стоит помнить, что такое устройство не рассчитано на высокие токи.

Итак, как же правильно скручивать провода в домашних условиях? Для проведения данной манипуляции необходимо:

заранее учесть все нюансы (расположение, нагрузка подключаемой техники и так далее);
обзавестись необходимыми инструментами (плоскогубцы, нож, наждачная бумага, термоусадка, желательно иметь термофен и устройство для снятия изоляции, шуроповерт при его наличии).

Рассмотрим ситуацию с плетением из шнура с монолитной жилой:

Необходимо зачистить концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа

Крайне важно снять изоляцию и не оставить на жиле глубоких порезов.
Потом на один из концов надеваем термоусадку.
После чего обезжириваем зачищенные поверхности спиртом/ацетоном/уайт-спиритом.
Затем, взяв наждачную бумагу, зачищаем жилы проводов.
Накладываем жилы параллельно друг другу, удерживаем плоскогубцами.
Выполняем плетение (в соответствии со схемой) по часовой стрелке, не менее 5 витков для одно жилы. Жилы должны плотно прилегать друг к другу.
Сдвигаем термоусадку на место контакта и прогреваем феном или зажигалкой. Важно, чтобы термоусадка плотно «взялась» на месте скрутки.

Важно, чтобы термоусадка плотно «взялась» на месте скрутки.

С многожильным шнуром ситуация обстоит немного иначе:

Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа

Крайне важно аккуратно снять изоляцию и не повредить/отрезать жилы шнура.
На один из концов шнура надеваем термоусадку.
Распускаем жилы каждого шнуры на небольшие «косички».
Обезжириваем полученные «косички» спиртом/ацетоном и так далее.
Накладываем жилы друг на друга из каждого шнура между собой.
Сплетаем между собой воедино, делая соединение плотным (не менее 5–6 витков на косичку).
Сдвигаем термоусадку на место скрутки, прогреваем феном/зажигалкой. Термоусадка должна плотно «сесть» на месте соединения.

При необходимости создания «сплетки» из моножильного и многожильного шнуров, алгоритм так же меняется, причем крайне желательно плести по методу «Ответвление»:

Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа. Следим за тем, чтобы не повредить жилы каждого из шнуров.
Надеваем термоусадку на один из шнуров.
Обезжириваем зачищенные участки спиртом/ацетоном и так далее.
Одножильный конец загибаем на 180 градусов, так, чтобы он потом прижал скрутку.
Крутим многожильный шнур вокруг одножильного конца в соответствии со схемой (по часовой стрелке), не менее 5–6 витков, чем больше, тем лучше.
Зажимаем заранее отогнутый конец одножильного провода и прижимаем его к выполненной скрутке плоскогубцами.
Сдвигаем термоусадку на место контакта, прогреваем феном/зажигалкой. Следим за тем, чтобы термоусадка была хорошо зафиксирована на месте скрутки.

На этом можно считать работы выполненными грамотно и качественно. При следовании инструкциям и соблюдении всех необходимых мер вы гарантированно получите качественное соединение на долгое время.

Способы изоляции

Соединение кабелей без изоляции непригодно для работы. Чтобы доделать скрутку до конца, ее обязательно нужно защитить от внешней среды. Для этого необходимо подобрать одни из изоляционных материалов:

тряпичная или ПВХ изолента;
термоусаживаемые трубки;
соединительный изолирующий зажим (СИЗ).

Изоляция с помощью СИЗ колпачков

Изолента — наиболее старый и знакомый каждому монтажнику вариант. Термоусаживаемые трубки удобны. Их основное достоинство — компактность. СИЗы — самый быстрый метод изолирования. Они выполнены в виде колпачков, надеваемых на оголенные концы проводов.

ПУЭ не рассматривает скрутку как разрешенный способ подключения проводов. Однако такое соединение крайне распространено в слаботочных цепях. Не зная, как правильно выполнить скрутку, не получится надежно соединить кабель.

Изоляция скруток с помощью изоленты

Хорошая скрутка имеет минимальное переходное сопротивление. Контакт должен быть максимально прочным и герметичным. Если скрутить провода с соблюдением этих правил и по контакту не будет протекать большой ток, то он прослужит десятки лет.

Сколько проводов должно быть в скрутке

Чаще всего, рекомендуется собирать не более 6ти жил сечением 2,5мм.кв. в одну скрутку, а лучше, особенно если мало опыта, не более 4х. Кабели с таким сечением применяются в квартирах для розеточных групп.

Проводников сечением 1.5мм.кв., используемых для освещения, можно взять и больше. А кабели, идущие на электроплиту, с сечением жил 6мм.кв, как вы понимаете даже шесть штук аккуратно соединить на скрутку без опыта очень тяжело.

Чтоб не заучивать максимально рекомендованное для скруток количество проводов:

Есть простое правило:

Суммарное сечение всех жил в скрутке не должно превышать 16 мм.кв, а общее количество проводов 6ти штук

Стандартные распределительные коробки, чаще всего имеют до 6ти мест ввода кабеля, соответственно скруток с большим количеством проводников обычно не получается.

Еще одно простое объяснение ограничению максимального количества жил следующее – большее их количество просто не позволит качественно ухватить их инструментом при работе.

Поэтомуо я рекомендую не скручивать более 6 проводов одновременно. Но, при определенной сноровке и сильных руках, либо при использовании различных приспособлений, можно в редких случаях свивать до 8 штук.

Ниже представлена таблица, в которой указано рекомендованное максимальное количество проводов в одной скрутке, для разных сечений кабеля:

Сечение провода мм.кв

Количество проводов в скрутке
Рекомендовано
Максимальное

1.5
6
8

2.5
4
6

4
3
4

6
2
2

10
2
2

Старайтесь, при электромонтаже, избегать случаев, когда необходимо скрутить большее количество проводов, чем рекомендуется здесь.

Всегда лучше сделать дополнительную распределительную коробку, чем получить некачественное соединение, которое затем доставит вам массу проблем.

И еще раз хочу напомнить, официально, простая скрутка в электрике запрещена и используется лишь в комплексе с другими методами соединения – сжимом, сваркой и т.д.

Я уверен, что найдётся масса людей, которая скажет, что с легкостью качественно скручивает и большее количество жил, и получаемое соединение максимально надежно. Я спорить с этим не стану, более того, в моей практике приходилось делать и такое (я проводники всегда свариваю, после скрутки).

Ярким примером этого, может быть статья о наращивании вводного кабеля в квартиру, где скручивалось 3 провода по 6мм.кв. При применении определенных технологий это возможно, но делать это постоянно я не советую, используйте такую возможность лишь как исключение.

А как считаете вы? Расскажите о своём опыте монтажа скруток и максимального количество проводов, которые получается сделать качественно. Особенно интересует мнение начинающих электриков, которые решили сделать проводку в квартире или на даче.

Скрутка

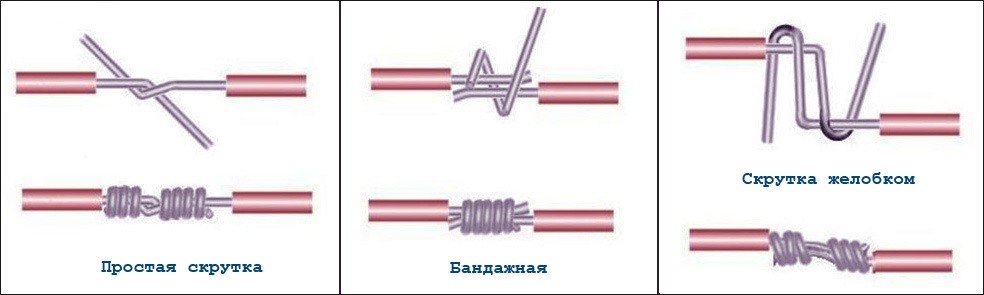

Сделать скрутку можно одним из трех способов:

простая скрутка;
бандажная;
скрутка желобком.

Первый способ чаще всего применяется в быту. Правильно выбранный инструмент, использование колпачков СИЗ позволяет получить хороший контакт.

Данным способом соединяются концы в распределительной коробке.

Бандажная скрутка применяется, чтобы делать соединения проводов большого диаметра. Чтобы обеспечить прочное соединение алюминиевых жил, используется скрутка желобком.

Если технология соединения в распределительной коробке выполняется точно, то контакт может служить долго и надежно.

Все перечисленные виды скрутки требуют определенного навыка в работе.

Указанными способами рекомендуется соединять провода сечением до 10 квадратов. В распределительной коробке бытовой цепи используются провода сечением 1,5 – 2,5 квадрата.

При сечении провода от 6 квадратов и выше колпачки СИЗ в распределительной коробке не применяются.

Чтобы укрепить бандажную скрутку,применяется пайка. Технологическими инструкциями не допускается простая скрутка алюминиевого и медного проводов.

Делать такие соединения можно после предварительного лужения меди.

Для соединения многожильных кабелей и проводов используются все перечисленные способы. Делать все операции в распределительной коробке нужно аккуратно. Особенно в том случае, когда в кабеле больше трех жил.

При выполнении таких работ рекомендуется применять колпачки для скрутки проводов. Перед началом необходимо зачистить концы провода наждачной бумагой.

Если требуется сделать дополнительный отвод на определенном участке линии, то все действия выполняются по стандартной и знакомой схеме.

Чтобы сделать надежную скрутку алюминиевых проводов, от электромонтера требуется теоретическая подготовка и практический навык.

Обладая достаточным опытом, он может быстро выполнить любое подключение. При этом место скрутки — нужно обязательно зачистить. Окись алюминия имеет изолирующие свойства.

Если контакт в месте скрутки греется, то вероятнее всего, что зачистка алюминиевого провода была сделана не качественно. Не секрет, что делать все операции нужно правильно.

Этот закон строго действует в электротехнике. Инструмент у монтера должен быть хорошим и экзамен по правилам эксплуатации электрических установок — он обязан сдавать в определенные сроки.

Метод пайки радиодеталей на плату

Монтаж элементов микросхемы выполняют так:

Очищают выводы от оксидной пленки, лудят их. Сопоставляют места контакта, закрепляют пинцетом.
Проводят жалом паяльника с припоем и флюсом по обрабатываемому месту. Убирают инструмент, удерживая спаянные детали в неподвижном состоянии.
Удаляют пинцет после остывания припоя.

Воздействие высокой температуры должно быть кратковременным. При неудачных попытках контактным площадкам дают возможность остыть. При работе с диодами и светодиодами пинцет лучше устанавливать между корпусом и местом пайки: инструмент будет отводить лишнее тепло.

Блог

Скрутка проводов, под запретом у профи!

Не так давно на одном объекте в Минске, увидел электриков, которые скручивали провода и вмазывали их в стены. На мое замечание, они оправдывались, что у них так все делают. Оказалось, что ребята приехали с региона, и для них такой метод соединения обычная практика – дешево и быстро. Для таких “мастеров” хочу напомнить, что скручивать провода, и так их оставлять – НЕЛЬЗЯ!

Согласно технических норм в РБ, обычная скрутка в электропроводке запрещена:

Действительно ПУЭ, не разрешает использовать скрутку для соединения проводов. Однако медная скрутка, если сделана профессиональным мастером, может спокойно держать нагрузку в 16 А, без каких либо негативных последствий. Если нагрузка больше то контакт будет ухудшаться, и со временем выгорит.

Важно

Тут еще один интересный парадокс: несмотря на то, что скрутку сильно ругают, все спаленные скрутки, которые мне приходилось видеть, были выполнены не профессионально. Большинство из них были алюминиевыми. Алюминий вообще очень капризный проводник, он плохо ведет себя в любых соединениях и требует особого внимания. Но даже такие скрутки, вполне справляются с бытовыми нагрузками в квартирах.

Однако, не смотря на это, скрутки это зло. Почему?

Во-первых, у них большое переходное сопротивление и во-вторых они очень чувствительны к импульсным токам. К тому же не все умеют делать скрутки правильно.

А какой должна быть скрутка? Правильная скрутка должна быть длиной 3-5см (зависит от сечения и количества жил – чем толще и больше, тем длиннее), закручена сильно но “без барашков”.

Типичные ошибки при скрутках:

На фото я постарался сымитировать неправильные соединения проводов, которые приходилась встречать в квартирной электропроводке:

Вариант а) – недостаточная длина скрутки.
Варианты б) и д) – это вообще не скрутки, но одни из самых любимых соединений домашних “очумельцев”.
Варианты в) и г) – не докрученная и плохо скрученная скрутки.

Еще одни из самых распространенных видов соединений это скрутка алюминиевой жилы с медной:

и соединение моно жилы и многожильного провода:

Все это,пример плохих соединений. Применять такие соединения в электропроводке – НЕЛЬЗЯ!

Где можно использовать СКРУТКУ ПРОВОДОВ?

Обычную скрутку проводов я использую только как временное соединение или как подготовительную операцию для других видов соединений (например, для сварки или пайки).

Резюме: Скрутка – это плохо! Используйте надежные виды соединений: сварку, опрессовку, сжимы 3М.

Как правильно делать скрутку проводов медных и алюминиевых
