Как правильно согнуть медную медную трубу своими руками?

Спиральный изгиб в домашних условиях

Новичкам бывает непросто согнуть латунную или медную трубку в спираль. Для решения проблемы понадобится киянка из резины и 2 опоры. Внутрь засыпается песок или, что менее желательно, лед. Трубка кладется 2 концами на точки опоры. После этого точка сгиба постепенно нагревается. Как только материал стал поддаваться, в руки берется киянка. С ее помощью нужно гнуть трубу. Каждое действие должно быть максимально взвешенным, иначе материал просто треснет.

Снизить вероятность возникновения ошибок помогут следующие рекомендации:

• Если трубка слишком твердая, ее нужно немного обжечь для предания большей гибкости;
• Как только она остыла, в нее засыпается наполнитель, после чего ее проще загнуть под необходимым углом;
• Применение опоры цилиндрической формы придаст изделию ровную форму.

Прокладка канализации или водопровода требует повышенного внимание к качеству используемых труб. Придать им необходимую форму можно самостоятельно или при помощи гидравлического оборудования

Вне зависимости от выбора нужно быть предельно осторожным. Поверхность трубы нельзя подвергать чрезмерному нагреву. Не стоит сильно по ней бить, иначе труба просто треснет в точке изгиба.

Изделия из меди пользуются большим спросом в сфере жилищно-коммунального хозяйства, а именно − при обустройстве водопроводных и отопительных сетей, а также − при ведении различных ремонтных работ. Медные трубки являются неотъемлемыми составляющими системы отопления при монтаже теплых полов. Популярность этого химического элемента объясняется его превосходными характеристиками: прочностью, гибкостью и стойкостью к коррозии. А так как изделия из меди укладываются, в основном, под определенным углом, то информация − как гнуть медную трубку в домашних условиях − для многих окажется весьма полезной. Стоит сразу заметить, что можно загнуть трубу без трубогиба, это весьма удобно во многих случаях.

Способы сгибания медной трубы

Для ручного сгибания трубы, выполненной из любого металла, всегда используется высокая температура. Металлическую поверхность нагревают с помощью газовой горелки или паяльной лампы в месте сгиба

После достижения требуемой температуры трубе можно осторожно придать нужную форму, осторожно согнув под необходимым углом

Рекомендуем ознакомиться: Какую лучше трубу выбрать для дымохода

С помощью пружины

Простая металлическая пружина – самый простой способ согнуть трубу в домашних условиях. Для этого требуется прочная пружина из стали, чей внутренний диаметр совпадает с сечением трубы.

Сгибание трубы происходит следующим способом:

• пружина надевается поверх;
• труба прогревается полностью или частично с помощью горелки;
• после нагрева металл можно сгибать физическим усилием;
• когда она примет нужную форму, необходимо дать ей остыть.

С помощью песка

Еще один способ согнуть медный трубопрокат – с помощью песка. В этом случае также придется нагревать трубу в области сгиба. Песок, как и пружина, служит для сохранения формы изделия во время деформации.

Он предотвращает неравномерное перераспределение структуры металла и не дает трубке сломаться в случае превышения физического усилия. С помощью песка трубу сгибают так:

один конец закрывается заглушкой или пробкой;
в полость изделия насыпается чистый и сухой песок;
другой конец закрывается пробкой;
в точке сгиба металл нагревается газовой горелкой;
внешний конец прижимается к опоре (столу, стене);
другой конец осторожно загибается под нужным углом.

Придавая трубе необходимую форму, нужно дать ей остыть, после чего можно удалить заглушки и высыпать песок. Во время заполнения трубы сыпучим материалом нужно периодически встряхивать и постукивать ей по столу, чтобы песок равномерно распределился в полости трубы.

Рекомендуем ознакомиться: Частичная и полная замена труб отопления в квартире

С помощью трубогиба

Для профессиональной гибки трубы под любым углом используется специальный трубогиб. Это ручное, гидравлическое/пневматическое или электрическое устройство, оснащенное специальными вальцами, сменными насадками и зажимами, позволяющими работать с трубами любого диаметра.

Ручные трубогибы – самый простой и доступный способ профессиональной гибки, который можно использовать в домашних условиях. Преимущества ручного устройства – мобильность и небольшой вес, такой трубогиб не занимает много места в гараже или в кладовой. Недостаток у него один – необходимость прикладывать значительное физическое усилие, из-за чего с его помощью можно гнуть относительно тонкие трубы.

Гидравлические и пневматические трубогибы не требуют применения силы со стороны исполнителя, позволяя гнуть трубы любого диаметра. Недостаток у механических устройств – более высокая цена и большие габариты. Не каждый может позволить себе покупку профессионального оборудования, особенно когда работа срочная.

Электрический трубогиб, который отличается максимальной производительностью, обычно применяется в промышленных условиях. Принцип его работы тот же, что и у ручного инструмента, но с помощью электрического трубогиба можно более точно настраивать угол сгиба.

Для разовых работ покупать сложное и дорогостоящее электрооборудование нецелесообразно. Если есть необходимость сгибать толстые медные трубы, можно поискать предложения по аренде в интернете.

Как согнуть трубу в спираль

Описанные выше способы гибки труб подходят для относительно простых задач: согнуть трубу под углом от 30 до 90 градусов. Иногда требуется выполнить более сложную работу, например, придать трубе форму спирали для дизайнерского проекта системы отопления и других нестандартных задач. Сделать это вручную несложно, но это более трудоемкий и длительный процесс, требующий аккуратности.

Проще всего согнуть в спираль с помощью заготовки цилиндрической формы. Для гибки также требуется заполнить полость трубопроката песком и закрыть с обоих концов заглушками. Один конец медной трубки фиксируется между прочной вертикальной опорой и цилиндрической заготовкой, а область гибки прогревается горелкой.

Рекомендуем ознакомиться: Что такое и правила монтажа коаксиального дымохода для котла

После достижения требуемой температуры внешний конец трубы заводится в одну или другую сторону с помощью мускульной силы. Шаг между секциями спирали необходимо контролировать, легонько постукивая по трубе резиновым молотком.

Варианты проведения работы

Трубогиб существовал не всегда. И тем не менее раньше как-то выходили из ситуации, если требовалось согнуть трубу. Для этого и сейчас можно применять следующие методики:

• Использование колышков. Предварительно трубу следует заполнить сыпучим песком, чтобы не повредить изделие, а с обоих концов установить заглушки. Затем в землю закрепляются колышки, которые будут использоваться в качестве рычага. Таким способом производится изгиб изделий небольшого диаметра, где не требуется больших усилий. Поверхность материала не должна быть оцинкованной, поскольку это приведет к ее разрушению.
• Разогрев изгибаемого участка. Заготовку требуется зажать в тиски. Газовой горелкой разогревается участок, который нужно будет гнуть. Степень разогрева можно проконтролировать, поднеся бумагу, которая должна задымиться. Визуально при этом металл разогревается до красного цвета.
• При помощи стальной пружины. Таким способом можно гнуть изделия из цветного металла, где не требуется приложения больших усилий. При вставлении пружинящего элемента во внутреннюю полость и осуществляется процесс изгибания.

Особенность работы с медными трубками

Особенности работы с трубками из меди определяются свойствами материала. Из-за высокой пластичности заготовка в месте сгиба может треснуть или потерять форму внутреннего канала

Поэтому при гибке важно повысить прочность материала по определённым методикам

По причине высокого теплового расширения при значительных температурных колебаниях медь может деформироваться. Особенно это касается массивных труб. Метод нагрева эффективен для тонкостенных конструкций.

При выполнении гибки нужно пользоваться следующими рекомендациями:

• опорная поверхность должна быть ровной и прочной, стойкой к термическому воздействию;
• при изгибании труб с засыпкой песка во внутреннюю полость торцы нужно закрывать деревянными пробками, а в ходе самого процесса конструкцию периодически встряхивать;
• чтобы предотвратить разрыв стенки, заготовку нужно прогревать и медленно деформировать;
• недопустим перегрев конструкции, когда внутри находится песок;
• после горячего деформирования конструкцию требуется опустить в ёмкость с холодной водой и довести до комнатной температуры;
• после остывания убирают пробки и высыпают песок;
• рекомендуется продуть изделие для удаления остатков мусора.

Особенности производства, свойства алюминиевых труб

Трубные профили из алюминия делятся по способу производства на три группы:

• холоднодеформированные;
• прессованные;
• сварные.

Трубопрокаты из алюминия производят разными способами

Первая позиция – алюминиевые трубы диаметром 6-150 мм. Они носят общепромышленное назначение и выпускаются по ГОСТу под номером 18475-87.

Суть технологии заключается в том, что берется алюминиевая болванка, в которой сверлится сквозной отверстие вдоль оси. Затем заготовку прокатывают между роликами, формируя сечение готового изделия.

Вторая позиция – это алюминиевые трубы диаметром 6-220 мм, изготавливаемые по ГОСТ 18482-79. В основе технологии лежит метод прессования разогретой заготовки на специальном стане. Заготовку укладывают на матрицу и прессуют до образования требуемой формы. Далее полуфабрикат прокатывают на стане через ролики.

Третья позиция – это алюминиевые трубы, изготавливаемые или из листа, или из ленты, она же штрипс, методом скручивания и сварки по шву с внутренней и внешней стороны. Обязательно в качестве конечного этапа проводят горячий отпуск готового изделия. Причина – снятие внутренних напряжений на сварочных участках.

Алюминиевые трубы можно разделить еще на две категории по толщине стенки:

• до 5 мм – тонкостенные;
• более 5 мм – толстостенные.

Толстостенные модификации

В процессе производства нередко применяют дополнительные операции, которые улучшают технические и эксплуатационные характеристики. Все дело в самом металле. При температурах ниже +20°С при деформации может произойти излом конструкции. Поэтому применяют или термообработку, например отжиг или закаливание, или механическую обработку – нагартовку, другое название – наклеп.

Оба варианта улучшения дают возможность сделать из пластичного и мягкого металла твердый и прочный. Именно такие профили используются в разных конструкциях.

И все же высокая пластичность – главное достоинство алюминиевых труб. То есть деформировать, согнуть изделие несложно, при этом оно не теряет своих качеств и свойств.

Где применяются алюминиевые изделия

Область использования широка. Причины популярности:

• продукция из алюминия не требует особого технического обслуживания;
• легкость получаемых конструкций;
• простота в транспортировке и монтаже, в т. ч. и если изделие требуется согнуть.

Основные сферы применения:

1. Сельское хозяйство. Из алюминиевых труб сооружают дренажные и поливочные системы, собирают ограждения для мелких животных и растений.
2. Нефтедобыча. Алюминиевые трубы инертны к нефтепродуктам, не изменяют своих характеристик под их действием.
3. Системы вентиляции. Изделия из алюминия легко поддаются деформации, резке и сверлению, их достаточно просто согнуть, что упрощает процесс монтажа вентиляционных воздуховодов и шахт.
4. Строительство. Из алюминиевых труб изготавливают каркасы для беседок, ангаров и навесов. Делают перила, козырьки, ограждения. Сегодня все чаще стали использовать в сооружении навесных фасадов.
5. Мебель – стулья, кресла, столы и прочее.
6. Реклама – щиты, стойки, каркасы под витрины.

Способы сгибания медной трубы

Для ручного сгибания трубы, выполненной из любого металла, всегда используется высокая температура. Металлическую поверхность нагревают с помощью газовой горелки или паяльной лампы в месте сгиба

После достижения требуемой температуры трубе можно осторожно придать нужную форму, осторожно согнув под необходимым углом

Рекомендуем ознакомиться: Как соорудить стеллаж из металлической профильной трубы

С помощью пружины

Простая металлическая пружина – самый простой способ согнуть трубу в домашних условиях. Для этого требуется прочная пружина из стали, чей внутренний диаметр совпадает с сечением трубы.

Сгибание трубы происходит следующим способом:

• пружина надевается поверх;
• труба прогревается полностью или частично с помощью горелки;
• после нагрева металл можно сгибать физическим усилием;
• когда она примет нужную форму, необходимо дать ей остыть.

С помощью песка

Еще один способ согнуть медный трубопрокат – с помощью песка. В этом случае также придется нагревать трубу в области сгиба. Песок, как и пружина, служит для сохранения формы изделия во время деформации.

Он предотвращает неравномерное перераспределение структуры металла и не дает трубке сломаться в случае превышения физического усилия. С помощью песка трубу сгибают так:

один конец закрывается заглушкой или пробкой;
в полость изделия насыпается чистый и сухой песок;
другой конец закрывается пробкой;
в точке сгиба металл нагревается газовой горелкой;
внешний конец прижимается к опоре (столу, стене);
другой конец осторожно загибается под нужным углом.

Придавая трубе необходимую форму, нужно дать ей остыть, после чего можно удалить заглушки и высыпать песок. Во время заполнения трубы сыпучим материалом нужно периодически встряхивать и постукивать ей по столу, чтобы песок равномерно распределился в полости трубы.

Рекомендуем ознакомиться: Как навсегда избавиться от появления конденсата в вентиляционной трубе?

С помощью трубогиба

Для профессиональной гибки трубы под любым углом используется специальный трубогиб. Это ручное, гидравлическое/пневматическое или электрическое устройство, оснащенное специальными вальцами, сменными насадками и зажимами, позволяющими работать с трубами любого диаметра.

Ручные трубогибы – самый простой и доступный способ профессиональной гибки, который можно использовать в домашних условиях. Преимущества ручного устройства – мобильность и небольшой вес, такой трубогиб не занимает много места в гараже или в кладовой. Недостаток у него один – необходимость прикладывать значительное физическое усилие, из-за чего с его помощью можно гнуть относительно тонкие трубы.

Гидравлические и пневматические трубогибы не требуют применения силы со стороны исполнителя, позволяя гнуть трубы любого диаметра. Недостаток у механических устройств – более высокая цена и большие габариты. Не каждый может позволить себе покупку профессионального оборудования, особенно когда работа срочная.

Электрический трубогиб, который отличается максимальной производительностью, обычно применяется в промышленных условиях. Принцип его работы тот же, что и у ручного инструмента, но с помощью электрического трубогиба можно более точно настраивать угол сгиба.

Для разовых работ покупать сложное и дорогостоящее электрооборудование нецелесообразно. Если есть необходимость сгибать толстые медные трубы, можно поискать предложения по аренде в интернете.

Как согнуть трубу в спираль

Описанные выше способы гибки труб подходят для относительно простых задач: согнуть трубу под углом от 30 до 90 градусов. Иногда требуется выполнить более сложную работу, например, придать трубе форму спирали для дизайнерского проекта системы отопления и других нестандартных задач. Сделать это вручную несложно, но это более трудоемкий и длительный процесс, требующий аккуратности.

Проще всего согнуть в спираль с помощью заготовки цилиндрической формы. Для гибки также требуется заполнить полость трубопроката песком и закрыть с обоих концов заглушками. Один конец медной трубки фиксируется между прочной вертикальной опорой и цилиндрической заготовкой, а область гибки прогревается горелкой.

Рекомендуем ознакомиться: Как устроен водопроводный вентиль и особенности его ремонта

После достижения требуемой температуры внешний конец трубы заводится в одну или другую сторону с помощью мускульной силы. Шаг между секциями спирали необходимо контролировать, легонько постукивая по трубе резиновым молотком.

Как согнуть медную трубу методом спирали

Порой выполнить загибание труб обычными способами не удается из-за нестандартных параметров, например, квадратной, а не цилиндрической формы заготовки. Чтобы понять, как загнуть медную трубу в таком случае, нужно, прежде всего, приобрести киянку из резины и пару опор. Затем засыпать полость трубки песком либо наполнить льдом (зимой); изделие установить концами на опоры; подогреть место сгиба; при помощи киянки придать ей соответствующую форму.

Нередко мастерам приходится по заказу сгибать трубу из меди в спираль.

Для этого потребуется:

1. Обжечь заготовку для большей гибкости.
2. Дать полностью остыть.
3. Засыпать внутрь трубы песок либо заморозить там воду.
4. Согнуть изделие руками или с помощью паяльной лампы, которая поможет значительно ускорить и облегчить процесс гибки.

Можно при сгибании трубы из меди воспользоваться опорой цилиндрической формы, и тогда спираль получится идеально ровной.

Как видим, методов, как гнуть медные трубы, придумано много. Но на каком бы из них вы не остановились, нужно строго придерживаться основных правил. В первую очередь, все действия выполнять аккуратно и неторопливо во избежание деформации и разрыва стенок трубы. Порой неожиданное резкое движение способно привести к негативным необратимым последствиям и отбраковке изделий.

Прислушайтесь к нашим полезным советам, и вы без труда согнете в домашних условиях медную заготовку для будущего водопровода или системы отопления.

https://youtube.com/watch?v=DYiZURh7JB4

Необходимость согнуть медную трубку возникает в момент проведения строительно-монтажных работ, связанных с обустройством теплого пола, канализации или водопровода. Выбор в пользу этого материала обусловлен его износостойкостью и универсальностью. Даже при длительной эксплуатации медь практически не подвержена коррозии. На этапе проектирования системы учитываются все изгибы трубы. Это позволит с ювелирной точностью выполнить установку. Чем меньше «заторов» образуется на пути жидкости, тем выше КПД системы.

Как своими руками изготовить эффективный трубогиб?

Чтобы изготовить сам трубогиб, требуются хорошие и прочные материалы:

• 2 стальных ролика;
• сварочный аппарат;
• металлическая труба — диаметром более 1,5 мм и длиной 1,5 м;
• металлические полоски размером 0,15×0,6 мм, толщиной 5 мм — 4 шт.;
• металлическая пластина шириной 6 см, толщиной 3 см, длиной 25 см;
• 2 болта диаметром 2 см и 1,3 см;
• металлическая пластина 30×30 см и толщиной 0,3 см;
• тиски, молоток, линейка и наждачная бумага.

К процессу изготовления устройства можно приступать после подготовки всех элементов и чертежа, на котором указано расположение главных деталей:

1. Вначале проверяют отверстия в роликах и диаметр болтов. Они должны соответствовать друг другу.
2. В металлических планках просверливают 2 отверстия — 2 см и 1,3 см. Расстояние между ними должно составлять 8 см.
3. В центре несущей станины проделывают отверстие диаметром 2 см и вставляют в него болт. При этом его приваривают к пластине, не выводя с обратной стороны станины.
4. Затем подготавливают конструкцию П-образной формы. Для этого используют пластины размером 150×60 мм, болт 1,3 см, маленький ролик, стальную полоску 3,5×6 см. Прежде чем сварить все детали между собой, в отверстия вставляют болт с роликом.
5. Болт двумя концами закрепляют на стальных планках, получается конструкция в форме рогатки с большим отверстием, которое будет располагаться с открытой стороны изделия.
6. К рогатке приваривают трубу. Для нее к стальной станине приваривают опорную планку. При этом расстояние между линией планки и осью главного болта должно соответствовать радиусу крупного ролика + 1,3 см.
7. Внизу станины закрепляют планку 150x 60 мм.
8. Ролик большого размера вставляют в рогатку. На главный болт насаживают конструкцию и закручивают ее гайкой.

Трубогиб готов, его зажимают в тисках и тестируют.

Как гнуть медную трубу – обзор способов

Существует несколько вариантов проведения работ, каждый из которых имеет свои особенности.

Пружинный

Пружинный метод применяется чаще всего при работе в замкнутых пространствах небольшой площади. Он позволяет обеспечить сгибание медной трубы практически под любым углом.

Для этого используют пружину, диаметр которой соответствует размеру отрезка медной трубы. Приобрести ее можно в строительных магазинах. Для загибания труб большого диаметра пружину вставляют между внутренними стенками заготовки, для тонких конструкций – надевается сверху.

Если необходимо загнуть участок медной заготовки, удаленный от торца, пружину продвигают к нему.

Поместив пружину внутрь заготовки, поверхность медной трубы нагревают с помощью паяльной лампы или газовой горелки. Степень прогрева определяют по изменению оттенка поверхности. Хорошо прогретый отрез трубы загибают под необходимым углом и оставляют до полного остывания.

Для придания заготовке округлой формы при загибании можно в качестве шаблона использовать стальные трубы и диски соответствующего диаметра. Когда остывшая труба примет окончательную форму, остается только вытащить пружину.

Ручной

Трубогиб представляет собой переносной инструмент, который путем фиксации одного из концов и места загиба пустотелой трубы с последующим перемещением второго конца заготовки выполняет загиб по заданному диаметру.

В зависимости от типа устройства трубогибы делят на три вида:

• Рычажные – конструкцию образуют два рычага, на первом из которых находится башмак, а другом установлен гибочный шаблон. На каждой стороне рычагов нанесены отметки, ориентируясь на которые заготовке удобно придавать точный угол наклона. Совместив нулевые отметки и зафиксировав трубку в скобе, с помощью рычагов выполняют сгибание. С помощью этого инструмента медные заготовки можно загибать даже под углом в 180°.
• Пружинные – представляют собой стальные пружины, один из концов которых напоминает воронку. Отрезок трубы вставляют в пружину и выполняют загибание, придавая желаемый угол наклона.
• Гидравлические – относятся к разряду профессиональных. Славятся высокой скоростью и способностью гидравлики перенимать на себя все нагрузки оператора.
• Электрические – принцип работы инструмента схож с ручным рычажным аналогом. Радиус загиба задается с помощью съемных сегментов. Надев заготовку на трубогиб, посредством электропривода выполняют загибание. Этот тип трубогиба целесообразно применять при больших объемах работ.

Инструменты пружинного и рычажного принципа действия эффективны для сгибания недлинных отрезков медных трубок, имеющих небольшой диаметр. С конструкциями большого диаметра способны справиться только гидравлики.

Песочный

Для придания трубе желаемого угла наклона работу выполняют в несколько этапов:

1. Один из торцов заготовки забивают деревянной заглушкой. Затем чистым просеянным и хорошо высушенным песком заполняют полость трубы, время постукивая ее торцом о деревянное основание. Заполнив полость почти до верха, на открытый конец заготовки надевают такую же пробку.
2. Подлежащий загибанию участок прогревают все той же паяльной лампой или горелкой до тех пор, кора поверхность не окрасится в более темный оттенок. Проверить достаточность нагрева проще всего, поднеся лист бумаги к поверхности. Если от соприкосновения с металлом он загорелся, нагревать больше не нужно. При прогревании заготовки, необходимо вращать ее вокруг своей оси, чтобы пламя охватило все стороны трубы.

Приспособления для гибки труб

Вопрос о том, как согнуть трубу без трубогиба, не вызовет затруднений, если использовать для выполнения этой операции простейшие приспособления. Выполнять холодную гибку труб можно с помощью следующих устройств.

• В тех случаях, когда согнуть необходимо мягкую (алюминиевую) или стальную трубу с высотой профиля не больше 10 мм, используется горизонтальная плита с отверстиями, в которые вставляются упоры – металлические штыри. При помощи этих штырей и выполняется гибка изделий по требуемым параметрам. У данного метода есть два серьезных недостатка: невысокая точность гибки, а также то, что при его использовании необходимо прикладывать значительные физические усилия.
• Изделия с высотой профиля 25 мм лучше гнуть при помощи роликовых приспособлений. Труба надежно фиксируется в тисках, а к той ее части, которую надо согнуть, усилие прикладывается при помощи специального ролика. Данное приспособление позволяет получить более качественный изгиб, но также требует приложения физических усилий.

Вариант, что называется, на скорую руку. Длинный рычаг этого крайне незамысловатого приспособления позволяет справиться с довольно толстыми трубами

Сделать разовый изгиб трубы помогут элементарные приспособления

Для формирования на стальных или алюминиевых профтрубах изгиба с большим радиусом кривизны используют неподвижные округлые шаблоны, на которых монтируют специальные хомуты для фиксации изделия. На таком приспособлении трубу гнут также вручную, с усилием укладывая ее в паз шаблона, форма которого точно соответствует требуемому радиусу изгиба.

Фанера и металлические скобы – это всё, что нужно для изготовления гибочного шаблона

Гибочная плита

Чтобы эффективно гнуть стальные или алюминиевые трубы в домашних условиях, можно изготовить модернизированную гибочную плиту, воспользовавшись следующими рекомендациями.

1. Роль такой плиты играет панель, которую вырезают из листового металла большой толщины.
2. Панель, выполненную таким образом, приваривают к стойке, которая устанавливается на специальный пьедестал.
3. В панели просверливается два отверстия, необходимые для установки болтов, служащих упорами для профильной трубы.
4. На один из болтов-упоров устанавливается специальная насадка, при помощи которой и регулируется радиус изгиба.
5. Чтобы обеспечить соосность отрезков трубы, прилегающих к сгибу, над заготовкой размещают металлическую пластину, фиксируемую болтами.

Схема стенда для гибки профильных труб

Принцип изготовления несложного самодельного гибочного устройства

Гибка по оправке

Для гибки в домашних условиях профильных трубных изделий, высота стенки которых не превышает 25 мм, можно изготовить специальную оправку. В этих целях лучше использовать габаритный верстак, на поверхности которого будет достаточно места для такого приспособления. Для выбора оптимального места расположения элемента, фиксирующего сгибаемую трубу, на одном конце верстака выполняются часто расположенные отверстия. За обеспечение требуемого радиуса изгиба профтрубы отвечает специальный шаблон, который можно изготовить из толстой фанеры или металлического уголка, если вы собираетесь часто его использовать.

Сгибание профильной трубы при помощи оправки

Применение профилегиба

Конечно, если вам предстоит значительный объем работ по гибке профильных труб, лучше изготовить для этого специальный станок, чертежи которого несложно найти в интернете. Не будем здесь разбирать данный вопрос, так как более чем детально рассмотрен в статьях по ссылкам ниже.

Один из многочисленных вариантов самодельного профилегиба

Не обойтись без такого станка и в том случае, если вам надо согнуть трубы с большим сечением профиля. Основными рабочими органами такого станка, отличающегося широкой универсальностью, являются три валка, два из которых фиксируются неподвижно, а за счет изменения положения третьего регулируют радиус изгиба изделия. В качестве привода такого устройства используется цепная передача и рукоятка, которую вращает оператор.

Способы сгибания медной трубы

Есть несколько способов, которые применяют в домашних условиях при гибке медных труб. Какой из них выбрать, зависит от вида материала и имеющегося в наличии оборудования. Весь рабочий процесс по сгибанию медной трубы своими руками проводят на открытом воздухе или в хорошо проветриваемом помещении с помощью нагревательного инструмента.

С помощью пружины

Согнуть медную трубу можно с помощью пружины. Это самый простой и популярный способ. Для работы выбирают пружину с толстой жилой и частыми витками. Она должна быть изготовлена из стали высокого качества, свободно помещаться внутрь трубы и соответствовать ее длине. Если пружина короче по размеру, то к ней цепляют проволоку, которая поможет легко вытащить ее. Для тонких медных изделий выбирают пружину большего диаметра, трубу располагают внутри нее. Процесс работы:

1. Заготовку нагревают с помощью газовой горелки или паяльной лампы.
2. При достижении высокой температуры труба начнет изменять свой оттенок. В этот момент она становится достаточно гибкой и заготовку можно погнуть.
3. Готовое изделие оставляют остывать. Пружину достают, когда труба полностью остынет.

С помощью песка

Если в наличии нет специального оборудования, то загнуть медную трубу можно путем нагрева. Но чтобы она не деформировалась, понадобится опорная поверхность, нагревательный прибор, 2 куска древесины и песок. Чтобы уменьшить риск деформации, используют речной песок. Он должен быть просеянным и сухим. Процесс работы:

1. Одну сторону изделия затыкают деревянной пробкой, затем внутрь засыпают песок. Чтобы песок лег равномерно и плотно, трубу постоянно встряхивают и простукивают.
2. Затем ее затыкают пробкой с другой стороны.
3. Перед тем как загнуть, медную трубку устанавливают на твердую поверхность и постепенно нагревают.
4. Нельзя допускать ее перегрева, т. к. под напором песка труба может лопнуть.
5. Как только изделие примет нужную форму, его помещают в холодную воду.
6. Когда оно полностью остынет, песок высыпают. Чтобы внутри не оставалось мусора, изделие продувают.

С помощью трубогиба

Специальный инструмент трубогиб работает с трубами любого диаметра и позволяет их сгибать профессионально под любым углом. Он имеет зажимы, съемные насадки и специальные вальцы. Инструмент бывает электрическим, ручным и пневматическим:

1. Ручные модели. Это мобильное легкое устройство, которое можно хранить в кладовке или гараже. При работе с ручным трубогибом необходимо прилагать физические усилия. Так как гнуть с его помощью возможно только тонкие трубы, устройство используют в домашних условиях.
2. Пневматические модели. При работе с инструментом физическая сила человека не требуется, поэтому он подходит для работы с изделиями различных диаметров. Это профессиональное оборудование, имеющее большие размеры и высокую стоимость.
3. Электрические модели. В отличие от остальных моделей, электрическое устройство обладает высокой производительностью и используется в промышленных условиях. Позволяет точнее корректировать угол сгиба.

Не стоит для работы в домашних условиях приобретать дорогое профессиональное оборудование. Т. к. его можно взять в аренду.

Как согнуть трубу в спираль?

Иногда трубы имеют нестандартную форму, такую как квадратную, и с их загибанием возникают проблемы. Для работы с такими изделиями понадобятся: 2 опоры и резиновая киянка. Процесс сгибания:

1. Полость трубы засыпают песком. Если работа проходит в зимний период, то полость заливают водой и замораживают до состояния льда.
2. Изделие закрепляют на опорах, а место сгиба нагревают.
3. Затем с помощью киянки трубу выгибают.
4. Перед тем как загнуть медную трубку в спираль, ее нужно обжечь. Она приобретет гибкость и когда остынет, ее можно будет формировать руками.
5. Чтобы облегчить процесс гибки, используют паяльную лампу.

Опора в форме цилиндра поможет сформировать ровную спираль.

Пошаговая технология пайки меди

Пайка медных труб начинается с подготовки соединения. От качества подготовки зависит надежность соединения, потому уделяйте этому процессу достаточно времени и усилий.

Пайка медных труб состоит из нескольких этапов

Подготовка соединения

Как уже говорили, срез трубы должен быть строго вертикальным, без заусенец, труба не должна быть замятой, край — ровный и гладкий. Если есть хоть небольшие отклонения, берем фаскосниматель или наждачную бумагу и доводим срез до идеала.

Надо снять окислившийся слой

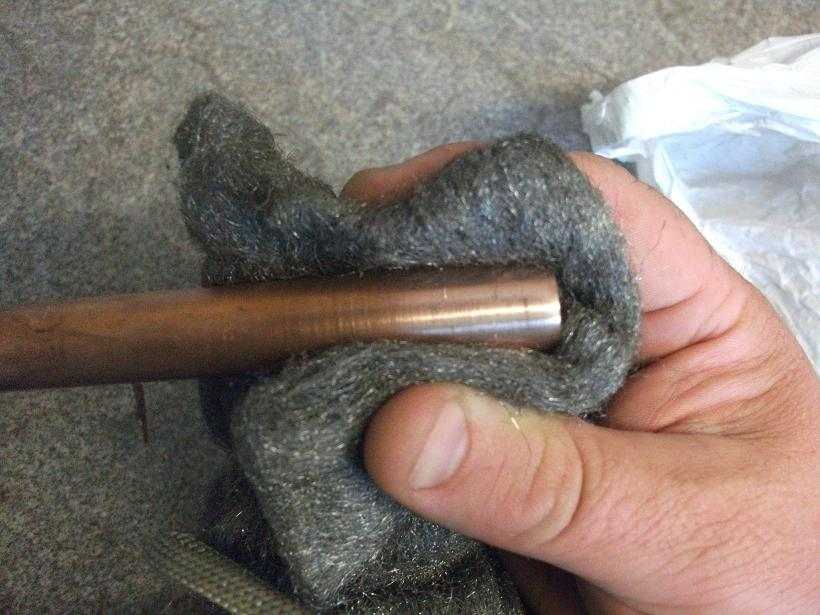

Далее берем фитинг, вставляем в него трубу. та часть, которая заходит в раструб требует очистки. Трубу вынимаем и шкуркой снимаем верхний окисленный слой с этой части трубы. Потом ту же операцию проводим с внутренней поверхностью раструба.

Нанесение флюса

Флюс наносится на всю зачищенную поверхность — снаружи трубы и внутри фитинга. Тут никаких сложностей — кисточкой равномерно распределяют состав.

Нанесение флюса

Пайка

Обработанные фрагменты трубопровода вставлюятся один в другой и фиксируются. Если есть помощник — он может придержать части неподвижно. Если нет — придется ухищряться самостоятельно. Далее разжигается горелка, пламя направляется на место соединения. Температура пламени — от тысячи градусов и выше, а нагреть место соединения надо до 250-300 °C, а это занимает 15-25 секунд. Можно при этом ориентироваться на цвет флюса — как только он потемнел, пора вводить припой.

Правильное расположение горелки при пайке медных труб своими руками

Чтобы прогрев был равномерный, пламя горелки направляйте посередине стыка. Тогда прогревается вся зона сварки более равномерно.

Пайка медных труб мягким припоем

Припой вводят в место стыка — где соединяется фитинг и труба. По мере нагрева, он начинает плавиться, растекается и заполняет зазор между элементами. Нанести его можно только на половину длины — расплавившись, он затечет в остальное соединение. Собственно, это все — пайка медных труб закончена. Все остальные соединения делают также.

При использовании жесткого припоя все почти также, только применяются другие горели — газопламенные, и в процессе пайки надо трубу проворачивать, наматывая размягчившийся припой на трубу.

Похожие записи:

Как разобрать автомобильный разъем и извлечь клемму Крышка в стоге сена Как выкрутить сломанную шпильку: обзор эффективных способов Мини электростанция для дома своими руками Цепной съемник масляного фильтра: как использовать, для чего предназначен, необходимые материалы и оборудование для изготовления съемника сделать самому своими руками Электрические схемы бесплатно. схема укв конвертера фм в чм кварцевая
