Увеличиваем ток (ампераж) блока питания

Ремонт блока питания

При достаточно уверенном владении паяльником отремонтировать БП своими руками не так сложно, тем более что большинство операций сводятся к замене простых деталей с двумя-тремя выводами, не требующими особых навыков или оборудования для демонтажа.

Так как вопрос «как отремонтировать компьютерный БП» вряд ли возникнет у профессионально владеющего соответствующим инструментом (паяльной станцией, оловоотсосом и т.д.) человека, в дальнейшем мы будем исходить из минимального набора самых распространенных приспособлений. Следовательно, нам понадобится паяльник мощностью в пределах 65 Вт с плоской заточкой жала, припой, бескислотный флюс (канифоль), пинцет и плоская отвертка. Удалить лишний припой можно с помощью зачищенного многожильного медного провода, внесенного под флюсом в каплю расплавленного олова.

При замене крупногабаритных элементов наподобие конденсаторов нужно последовательно разогреть точки пайки их ножек, по возможности убрать лишний припой и далее, либо поочередно прогревая ножки и наклоняя корпус конденсатора из стороны в сторону извлечь его, либо, если размеры жала паяльника это позволяют, одновременно нагреть обе точки пайки и быстро выдернуть конденсатор из отверстий в плате

При этом, как и при работе с другими элементами, важно минимизировать время воздействия паяльника на плату и деталь

Транзисторы и мощные диоды при их замене устанавливаются в отверстия на плате таким образом, чтобы из крепежное отверстие совпало с резьбой в теле радиатора. Перед прикреплением к радиатору поверхность детали смазывается термопроводной пастой (КПТ -8 или ее аналоги).

Заменяя электролитический конденсатор или диод, необходимо помнить, что это элемены полярные, и их установка должна строго соответствовать рисунку на плате (у конденсаторов, кроме танталовых, полоска обозначает отрицательный полюс).

Еще один материал про ремонт БП компьютера

После ремонта блока питания не стоит спешить устанавливать его в компьютер – лучше всего повторить проверку, описанную ранее.

Схема блок питания на tl494 с регулировкой напряжения и тока

Представляем схему импульсного самодельного блока питания на микросхеме tl494 с возможностью регулировки выдаваемого напряжения и тока.

Такой блок питания обычно называют лабораторным блоком питания потому что при помощи него можно запитать как низковольтные маломощные потребители так и зарядить аккумулятор. Такой блок питания может выдать 30 Вольт при силе тока до 10 А.

Составные части импульсного блок питания на tl494

Блок питания можно разделить на 3 части:

Внутренний блок питания

Это блоки питания необходим для запитки вентилятора охлаждения, шим контроллера и вольтамперметра. Сюда подойдет любой блок питания с небольшой мощностью. Лучше конечно не собирать свой а использовать готовые решения, к примеру можно взять AC-DC преобразователь.

2 Блок управления.

Блок состоит из микросхемы TL494 и драйвера на 4-х транзисторах.

Схема включения TL494 получается очень простая, такая схема подключения довольно распространена у радиолюбителей. При помощи резистора R4 осуществляется регулировка напряжения от 0 до максимального значения, а при помощи R2 задается максимальное значение силы тока.

Резисторы R11 и R12 можно использовать многооборотные.

Блок управления можно собрать на отдельной плате.

Печатная плата блока управления

3 Силовая часть

Большую часть деталей можно взять из старого блока питания компьютера, входной фильтр, выпрямитель, конденсаторы тоже берем из него.

Далее нам необходимо изготовить трансформатор управления силовыми ключами. Большинство радиолюбителей пугает тот факт что придется изготавливать трансформатор. Но в нашем случае все просто.

Для изготовления трансформатора понадобится колечко R16 x 10 x 4.5 и провод МГТФ 0.07 кв. мм. Провод берем 3 отрезка по 1 метру и делаем 30 витков в 3 провода на кольце.

Дроссель L1 также наматывается на ферритовое кольцо медным проводом длинной 1.5-2 метра и сечением 2 мм. Такая намотка позволят достичь приблизительно требуемой индуктивности.

Во множестве блоков питания есть второй дроссель на ферритовом стрежне, в качестве L2 можно взять его.

Силовой трансформатор тоже берется из блока питания от компьютера, но выходное напряжение будет 20 Вольт. Для того чтобы получить 30 Вольт, силовой трансформатор нужно перемотать. Для больших токов предпочтительнее брать ферритовые кольца.

Схема блок питания на tl494 с регулировкой напряжения и тока

Расчет для нашего блока питания 30 вольт 10 ампер. Трансформатор-донор из компьютерного блока питания оказался 39/20/12:

Внешний вид готового блока питания

Лучшие блоки питания мощностью от 1000 Вт

Несмотря на постоянный рост энергопотребления у современных комплектующих, чаще всего пользователям не нужны блоки питания с мощностью в 1 кВт, а то и больше. Конечно, можно подбирать компоненты с заделом на будущий апгрейд. Но даже в этом случае вы ещё долго не сможете «выжать» максимум из своего блока питания, поэтому он вскоре устареет и всё равно потребует замены на новый. Целесообразной такая мощность будет в системах с несколькими видеокартами, которые, как известно, потребляют больше всего энергии. То есть речь идёт о ПК, использующихся для рендеринга либо аналогичных задач.

1. Chieftec BDF-1000C 1000W

Идеальное соотношение стоимости и качества. Надёжные компоненты и эффективная система охлаждения с тихим 140-миллиметровым вентилятором. Выбор покупателей. Да что уж там, в нашей редакции многие выбрали себе именно Chieftec из серии Proton. К слову, в рамках данной линейки доступен не только киловатник BDF-1000C, но и модели с меньшей мощностью, поэтому вы сможете подобрать себе оптимальный вариант.

При стоимости около 6 тысяч рублей производитель предлагает японские компоненты и полностью модульное подключение кабелей. Официальная гарантия на данную модель составляет, к сожалению, всего 2 года. Но как показывает практика, устройство служит значительно дольше этого срока, а если и обнаруживается заводской брак, что случается чрезвычайно редко, то предоставленного гарантийного срока вполне хватает для замены.

Достоинства:

• ток 83А по линии 12V;
• полная модульность;
• длина и гибкость кабелей;
• тихая система охлаждения;
• прекрасное сочетание стоимости и возможностей;
• аргументированная стоимость.

2. AeroCool KCAS PLUS 1000GM 1000W

И вновь AeroCool. К слову, единственный бренд, что представлен сразу в трёх категориях нашего обзора. KCAS PLUS 1000GM относится к премиальной линейке. Данная модель имеет сертификацию 80 Plus Gold. При мощности в 1 кВт блок обеспечивает 960W по линии 12V, а также в общем 120 Ватт на линиях 3.3 и 5 Вольт. Как и описанная выше модель из младшей линейки, 1000GM имеет частично модульное подключение кабелей. Сила тока по линиям 3.3 и 5V составляет 20 ампер, а по 12-вольтовой – 80. Охлаждается устройство нешумным вентилятором 140 мм собственного производства.

Достоинства:

• автоуправление скоростью вентилятора;
• систему охлаждения не слышно до нагрузки 60%;
• простота установки;
• высокая мощность по основной линии 12 Вольт;
• сертификация блока по золотому стандарту.

Недостатки:

немного жёсткие кабеля.

3. Corsair RM1000x 1000W

Следующая модель вполне могла бы стать лидером нашего обзора, если бы не её очень нескромная стоимость в 12-13 тысяч рублей. Да, это немало, но в отзывах блок питания Corsair RM1000x всячески хвалят даже с учётом такого внушительного ценника. Но это вовсе не напрасно, поскольку данная модель действительно безупречна.

Поставляется БП в красивой коробке, где содержится сам блок в фирменном мешочке, а также кабели (все они здесь съёмные) в отдельной сумке. Также в комплекте имеется неплохой набор стяжек. Блок увесистый и красивый, его грани скошенные. Винты, крепящие вентилятор, здесь шестигранные. Сама «вертушка» на 135 мм очень тихая.

Достоинства:

• полностью модульная конструкция;
• в комплекте много кабелей и стяжки;
• отличная сборка, качественные компоненты;
• стабильность работы;
• тихий и эффективный вентилятор охлаждения;
• продвинутые и надёжные защитные системы.

Недостатки:

довольно внушительная стоимость.

4. COUGAR CMX1200 1200W

И наконец лучший компьютерный блок питания в рейтинге – COUGAR CMX1200. Данный вариант подойдёт для очень производительных систем, которым требуется надёжность и максимальная стабильность. Стильный дизайн корпуса, имеющего чёрно-оранжевую расцветку, украсит корпуса с прозрачными стенками. Основной слот в данной модели 20 + 4 пиновый. Для процессора предусмотрен единственный 4 + 4, а на видеокарту доступно сразу два 6 + 2 pin. Блок питания поддерживает модульное подключение кабелей, которые сделаны плоскими для упрощения их скрытного прокладывания по корпусу.

Достоинства:

•  материалы и элементная база не вызывает никаких вопросов;
• соотношение цена/мощность;
• высокая степень защищенности;
• главные узлы японского производства;
• модульное подключение кабелей.

Как повысить силу тока в блоке питания?

В интернете часто можно встретить вопрос, как повысить I в блоке питания, не изменяя напряжение. Рассмотрим основные варианты.

Блок питания на 12 Вольт работает с током 0,5 Ампер. Как поднять I до предельной величины? Для этого параллельно БП ставится транзистор. Кроме того, на входе устанавливается резистор и стабилизатор.

При падении напряжения на сопротивлении до нужной величины открывается транзистор, и остальной ток протекает не через стабилизатор, а через транзистор.

Последний, к слову, необходимо выбирать по номинальному току и ставить радиатор.

Кроме того, возможны следующие варианты:

• Увеличить мощность всех элементов устройства. Поставить стабилизатор, диодный мост и трансформатор большей мощности.
• При наличии защиты по току снизить номинал резистора в цепочке управления.

Имеется блок питания на U = 220-240 Вольт (на входе), а на выходе постоянное U = 12 Вольт и I = 5 Ампер. Задача — увеличить ток до 10 Ампер. При этом БП должен остаться приблизительно в тех же габаритах и не перегреваться.

Здесь для повышения мощности на выходе необходимо задействовать другой трансформатор, который пересчитан под 12 Вольт и 10 Ампер. В противном случае изделие придется перематывать самостоятельно.

При отсутствии необходимого опыта на риск лучше не идти, ведь высока вероятность короткого замыкания или перегорания дорогостоящих элементов цепи.

Трансформатор придется поменять на изделие большего размера, а также пересчитывать цепочку демпфера, находящегося на СТОКЕ ключа.

Следующий момент — замена электролитического конденсатора, ведь при выборе емкости нужно ориентироваться на мощность устройства. Так, на 1 Вт мощности приходится 1-2 мкФ.

Также рекомендуется поменять диоды с выпрямителями. Кроме того, может потребоваться установка нового диода выпрямителя на низкой стороне и увеличение емкости конденсаторов.

После такой переделки устройство будет греться сильнее, поэтому без установки вентилятора не обойтись.

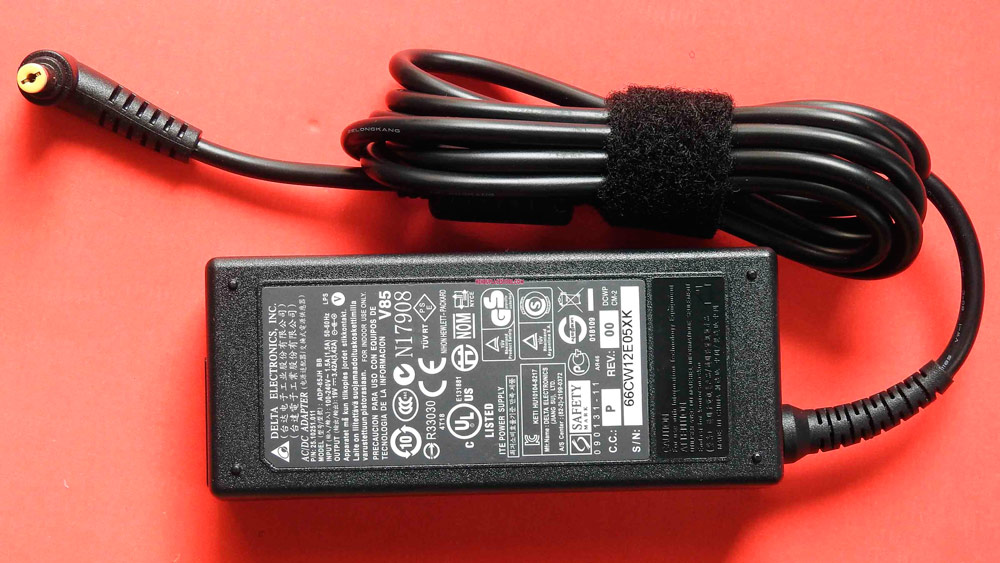

Как переделать БП ноутбука в зарядное устройство

Блок питания настольного ПК и ноутбука – это абсолютно разные девайсы, но и ноутбучный блок можно приспособить для зарядки АКБ. У переносного компьютера выходное напряжение 19 В – это больше того, что нужно, так что здесь задача противоположная – понижение напряжения.

Рассмотрим алгоритм переделки блока питания ноутбука Great Wall в ЗУ для авто:

первая задача – демонтировать блок питания

На разных моделях эта операция может иметь свои нюансы, нам важно не повредить БП при разборке. В ноутбуках блок питания представляет собой плату, в нашем случае это БП, работающий на двух микросхемах, TEA1751/1761

Вы можете узнать выходной вольтаж блока, подключив к выходам вольтметр. У нашей модели БП рабочий номинал на выходе составил 18,2 В;
для выполнения задачи снижения выходного напряжения до 14,4 В нужно найти резистор, соединяющий положительный вывод БП с 6 контактом микросхемы ТЕА176. Выпаиваем его и заменяем на подстроечный резистор номиналом 22 кОм, предварительно настроенный на 18 кОм (номинал родного резистора). Паяльные работы следует выполнять максимально аккуратно – все детали микросхем расположены очень плотно, так что шанс повредить их существует. Понижаем величину подстроечного сопротивления, пока не получим на выходе нужные 14,4 В;

теперь подстроечный резистор можно выпаять, после чего нужно измерить его сопротивление (мы получили 12,3 кОм). Впаиваем на его место постоянный резистор с таким сопротивлением (если точного номинала подобрать не удаётся, можно использовать два резистора с суммарным сопротивлением, равным заданному, например, на 10 кОм и 2,4 кОм). Впаивать в плату их нужно после того, как концы резисторов заключены в термокембрик;
теперь можно протестировать напряжение на выходе, у нас получилось 14,3 В, и этого достаточно для выполнения зарядки аккумулятора авто;

приступаем к обратной операции – сборке нашего блока питания, превращённого в автомобильную зарядку. Останется подключить провода с зажимами. Перед их впаиванием убедитесь в правильности соблюдения полярности: минусовый контакт должен стать центральным проводом, плюсовый – оплёткой.

Такое зарядное устройство будет ничуть не хуже того, что получится из БП стационарного компьютера. Во время процедуры зарядки батареи величина тока будет изменяться в пределах 2-3 А. Когда этот показатель упадёт до 0,25-0,5 А, зарядку можно прекращать. Для облегчения контроля над ходом зарядки аккумулятора ЗУ желательно оснастить амперметром, а также светодиодом, который будет предупреждать автовладельца об окончании зарядки.

Как видим, в переделке компьютерного БП в зарядку нет ничего сложного – достаточно минимальных знаний в схемотехнике и умений обращаться с паяльником.

Описание устройства

Излучатель – бескорпусный светодиод, – как правило, помещают в верхней части металлического корпуса, а в нижней – на кристаллодержателе – укрепляют кристалл кремниевого фотоприемника, например фототиристора. Все пространство между светодиодом и фототиристором заливают твердеющей прозрачной массой. Эту заливку покрывают отражающим внутрь световые лучи слоем, который препятствует рассеянию света за пределы рабочей зоны. Мало отличается от описанной конструкция резисторного оптрона.

Здесь в верхней части металлического корпуса укреплена сверхминиатюрная лампа накаливания, а в нижней – фоторезистор на основе селенистого кадмия. Фоторезистор изготавливают отдельно, на тонкой подложке из ситалла. На нее напыляют пленку из полупроводникового материала – селенида кадмия, а затем – формообразующие электроды из токопроводящего материала (например алюминия). К электродам приваривают выходные выводы. Жесткое соединение лампы и подложки между собой обеспечивается затвердевшей прозрачной массой. Отверстия в корпусе для выводов оптрона залиты стеклом. Герметичное соединение крышки и основания корпуса обеспечено сваркой.

Вольт-амперная характеристика (ВАХ) тиристорного оптрона примерно такая же, что и у одиночного тиристора. При отсутствии входного тока (I=0 – темновая характеристика) фототиристор может включиться только при очень высоком значении приложенного к нему прямого напряжения (800…1000 В). Так как практически приложение столь большого напряжения недопустимо, то эта кривая имеет чисто теоретический смысл.

Если приложить к фототиристору прямое рабочее напряжение (от 50 до 400 В, в зависимости от типа оптрона), включение прибора возможно только при подаче входного тока, который теперь является управляющим. Скорость включения оптрона зависит от значения входного тока. Типичные значения времени включения t=5…10 мкс. Время выключения оптрона связано с процессом рассасывания неосновных носителей тока в переходах фототиристора и зависит только от значения протекающего выходного тока. Реальное значение времени выключения находится в пределах 10…50 мкс.

Будет интересно Что такое транзистор

Максимальный и рабочий выходной ток фоторезисторного оптрона резко уменьшается при увеличении температуры окружающей среды выше 40 градусов по цельсия. Выходное сопротивление этого оптрона до значения входного тока 4 мА остается постоянным, а при дальнейшем увеличении входного тока (когда яркость свечения лампы накаливания начинает возрастать) резко уменьшается. Кроме описанных выше, существуют оптроны с так называемым открытым оптическим каналом. Здесь осветителем служит светодиод инфракрасного излучения, а фотоприемником могут быть фоторезистор, фотодиод или фототранзистор.

Отличие этого оптрона в том, что его излучение выходит наружу, отражается от какого-либо внешнего предмета и возвращается в оптрон, к фотоприемнику. В таком оптроне выходным током может управлять не только входной ток, но также изменение положения внешней отражающей поверхности. У оптронов с открытым оптическим каналом оптические оси излучателя и приемника расположены либо параллельно, либо под небольшим углом. Существует конструкции подобных оптронов с соосным расположением оптических осей. Такие приборы называют оптопрерывателями.

Оптрон или оптопара.

Как повысить силу электрического тока. Сопротивление проводников. Удельное сопротивление

Закон Ома является самым главным в электротехнике. Именно поэтому электрики говорят: «- Кто не знает Закон Ома, пусть сидит дома». Согласно этому закону ток прямо пропорционален напряжению и обратно пропорционален сопротивлению ( I = U / R ), где R является коэффициентом, которое связывает напряжение и силу тока. Единица измерения напряжения – Вольт, сопротивления – Ом, силы тока – Ампер. Для того, чтобы показать, как работает Закон Ома, разберем простую электрическую цепь. Цепью является резистор, он же – нагрузка. Для регистрации на нем напряжения используется вольтметр. Для тока нагрузки – амперметр. При замыкании ключа ток идет через нагрузку. Смотрим, насколько соблюдается Закон Ома. Ток в цепи равен: напряжение цепи 2 Вольта и сопротивление цепи 2 Ома ( I = 2 В / 2 Ом =1 А). Амперметр столько и показывает. Резистор является нагрузкой, сопротивлением 2 Ома. Когда замыкаем ключ S1, ток течет через нагрузку. С помощью амперметра измеряем ток цепи. С помощью вольтметра – напряжение на зажимах нагрузки. Ток в цепи равен: 2 Вольта / 2 Ом = 1 А. Как видно это соблюдается.

Теперь разберемся, что нужно сделать, чтобы поднять силу тока в цепи. Для начала увеличиваем напряжение. Сделаем батарею не 2 В, а 12 В. Вольтметр будет показывать 12 В. Что будет показывать амперметр? 12 В/ 2 Ом = 6 А. То есть, повысив напряжение на нагрузке в 6 раз, получили повышение силы тока в 6 раз.

Рассмотрим еще один способ, как поднять ток в цепи. Можно уменьшить сопротивление – вместо нагрузки 2 Ом, возьмем 1 Ом. Что получаем: 2 Вольта / 1 Ом = 2 А. То есть, уменьшив сопротивление нагрузки в 2 раза, увеличили ток в 2 раза. Для того, чтобы легко запомнить формулу Закона Ома придумали треугольник Ома:

Как можно по этому треугольнику определять ток? I = U / R. Все выглядит достаточно наглядно. С помощью треугольника также можно написать производные от Закона Ома формулы: R = U / I; U = I * R. Главное запомнить, что напряжение находится в вершине треугольника.

В 18 веке, когда был открыт закон, атомная физика находилась в зачаточном состоянии. Поэтому Георг Ом считал, что проводник представляет собой что-то, похожее на трубу, в которой течет жидкость. Только жидкость в виде электротока.

При этом он обнаружил закономерность, что сопротивление проводника становится значительнее при увеличении его длины и меньше при увеличении диаметра. Исходя из этого, Георг Ом вывел формулу: R = p *l / S, где p – это некоторый коэффициент, умноженный на длину проводника и деленный на площадь сечения.

Этот коэффициент был назван удельным сопротивлением, характеризующим способность создавать препятствие протеканию эл.тока, и зависит из какого материала изготовлен проводник. Причем, чем больше удельное сопротивление, тем больше сопротивление проводника.

Рассмотрим, какие бывают проводники. На сегодняшний день самым распространенным является проводник из меди.

Из-за низкого удельного сопротивления и большой устойчивости к окислению, при этом довольно низкой ломкости, этот проводник все больше и больше находит применение в электрике.

Постепенно медный проводник вытесняет алюминиевый. Медь применяют при производстве провода (жил в кабелях) и при изготовлении электротехнических изделий.

Вторым по применению можно назвать алюминий. Он часто используется в старой проводке, на смену которой приходит медь. Также применяется при производстве проводов и изготовлении электротехнических изделий. Следующий материал – это железо.

Оно обладает удельным сопротивлением гораздо больше, чем медь и алюминий (в 6 раз больше, чем у меди и в 4 раза выше, чем у алюминия). Поэтому, при производстве проводов, как правило, не применяется.

Зато применяется при изготовлении щитов, шин, которые благодаря большому сечению обладают низким сопротивлением. Также как крепежное изделие.

Золото в электрике не применяется, так как оно достаточно дорогое. Благодаря низкому значению удельного сопротивления и большой защиты от окисления применяется в космических технологиях.

Латунь в электрике не применяется.

Серебро чаще всего применяется в военной технике высокочастотных приборов. В электрике применяется редко.

Вольфрам применяется в лампах накаливания. Благодаря тому, что он не разрушается при высоких температурах, его используют в качестве нитей накаливания для ламп.

Стабилизатор или фильтр?

Удивительно, но чаще всего для питания усилителей мощности используются простые схемы с трансформатором, выпрямителем и сглаживающим конденсатором. Хотя в большинстве электронных устройств сегодня используются стабилизированные блоки питания. Причина этого заключается в том, что дешевле и проще спроектировать усилитель, который бы имел высокий коэффициент подавления пульсаций по цепям питания, чем сделать относительно мощный стабилизатор. Сегодня уровень подавления пульсаций типового усилителя составляет порядка 60дБ для частоты 100Hz , что практически соответствует параметрам стабилизатора напряжения. Использование в усилительных каскадах источников постоянного тока, дифференциальных каскадов, раздельных фильтров в цепях питания каскадов и других схемотехнических приёмов позволяет достичь и ещё больших значений.

Питание выходных каскадов чаще всего делается нестабилизированным. Благодаря наличию в них 100% отрицательной обратной связи, единичному коэффициенту усиления, наличию ОООС, предотвращается проникновение на выход фона и пульсаций питающего напряжения.

Выходной каскад усилителя по сути является регулятором напряжения (питания), пока не войдет в режим клиппирования (ограничения). Тогда пульсации питающего напряжения (частотой 100 Гц) модулируют выходной сигнал, что звучит просто ужасно:

Если для усилителей с однополярным питанием происходит модуляция только верхней полуволны сигнала, то у усилителей с двухполярным питанием модулируются обе полуволны сигнала. Большинству усилителей свойственен этот эффект при больших сигналах (мощностях), но он никак не отражается в технических характеристиках. В хорошо спроектированном усилителе эффекта клиппирования не должно происходить.

Чтобы проверить свой усилитель (точнее блок питания своего усилителя), вы можете провести эксперимент. Подайте на вход усилителя сигнал частотой чуть выше слышимой вами. В моём случае достаточно 15 кГц :(. Повышайте амплитуду входного сигнала, пока усилитель не войдёт в клиппинг. В этом случае вы услышите в динамиках гул (100Гц). По его уровню можно оценить качество блока питания усилителя.

Предупреждение! Обязательно перед этим экспериментом отключите твиттер вышей акустической системы иначе он может выйти из строя.

Стабилизированный источник питания позволяет избежать этого эффекта и приводит к снижению искажений при длительных перегрузках. Однако, с учётом нестабильности напряжения сети, потери мощности на самом стабилизаторе составляют примерно 20%.

Другой способ ослабить эффект клиппирования это питание каскадов через отдельные RC-фильтры, что тоже несколько снижает мощность.

В серийной технике такое редко применяется, так как помимо снижения мощности, увеличивается ещё и стоимость изделия. Кроме того, применение стабилизатора в усилителях класса АВ может приводить к возбуждению усилителя из-за резонанса петель обратной связи усилителя и стабилизатора.

Потери мощности можно существенно сократить, если использовать современные импульсные блоки питания. Тем не менее, здесь всплывают другие проблемы: низкая надёжность (количество элементов в таком блоке питания существенно больше), высокая стоимость (при единичном и мелко-серийном производстве), высокий уровень ВЧ-помех.

Типовая схема блока питания для усилителя с выходной мощностью 50Вт представлена на рисунке:

Выходное напряжение за счёт сглаживающих конденсаторов больше выходного напряжения трансформатора примерно в 1,4 раза.

Статьи, Схемы, Справочники

Стабилизированный источник питания 3 вольт на транзисторе КТЕ. В данной статье рассмотрим вариант нетрадиционного использования операционного усилителя. При выходном напряжении 3 вольт схема обеспечивает ток в нагрузке до мА, коэффициент стабилизации около , ток короткого замыкания почти 1 ампер. Стабилизированный лабораторный блок питания 12 вольт. Описываемый в статье лабораторный источник питания обеспечивает стабилизацию как тока, так и напряжения. Его сердцем является электронный стабилизатор — именно он отвечает за все выходные параметры устройства.

Поиск данных по Вашему запросу:

Продвинутые способы изменения напряжения по линии 12В

Вышеприведенный способ поднятия напряжения по линии 12В посредством нагрузки линии 5В является простым, но не самым верным способом. Достоинство, безусловно, имеется. Простота сборки, повторяемость, доступность элементной базы – вот основные плюсы вышеприведенной конструкции. Однако самым верным путем является не нагрузка 5В канала, а простая подстройка переменного резистора внутри блока питания. Как правило, значение напряжения по 12В каналу определяется с помощью резистивного делителя. Изменив положение подстрочного резистора, мы получим увеличение или уменьшение напряжения по 12В линии. Точное месторасположение, номинал, способ регулировки зависит от конкретной модели блока питания. Данный способ, хоть и является самым правильным, требует от вас знания схемы, а также представления о работе блока питания. Некоторые блоки питания не имеют таких подстрочных элементов в принципе, там приходится менять один из постоянных резисторов, чтобы хоть как-то повлиять на работу ШИМ микросхемы.

Переделка БП ATX в регулируемый или лабораторный блок питания

А теперь самое время сделать из БП компьютера своими руками импульсный лабораторный блок питания. Дорабатывать будем блок питания, ШИМ контроллер которого собран на специализированной микросхеме TL494 (она же: μА494, μPC494, M5T494P, KIA494, UTC51494, AZ494AP, KA7500, IR3M02, AZ7500BP, КР1114ЕУ4, МВ3759 и подобные аналоги).

Для примера мы доработаем блок питания, схема которого приведена ниже. Поняв идею вносимых изменений, подобрать алгоритм переделки любого другого блока не составит особого труда.

Разбираем БП, вынимаем плату. Сразу же отпаиваем все ненужные провода шлейфов питания, оставив один желтый, один черный и зеленый.

Также выпаиваем сглаживающие электролитические конденсаторы по всем линиям питания. На схеме они обозначены как С30, С27, С29, С28, С35. Мы собираемся существенно (до 25 В по шине +12 В) поднять выходное напряжение, на которое эти конденсаторы не рассчитаны. На место того, что стоял по шине +12 В, устанавливаем конденсатор той же или большей емкости на напряжение не менее 35 В. Остальные места оставляем пустыми. Зеленый провод припаиваем на место, где был любой черный, чтобы разрешить блоку питания запускаться. Теперь можно заняться доработкой контроллера.

Взглянем на назначение выводов микросхемы TL494. Нас интересуют два узла – усилитель ошибки 1 и усилитель ошибки 2. На первом собран стабилизатор напряжения, на втором – контроллер тока. То есть нас интересует обвязка выводов 1, 2, 3, 4, 13, 14, 15, 16.

Изменим схему обвязки таким образом, чтобы усилитель ошибки 1 отвечал за регулировку выходного напряжения, а усилитель 2 – за регулировку тока. В первую очередь перережем дорожки, обозначенные на приведенной ниже схеме крестиками.

Теперь находим резисторы R17 и R18. Первый имеет сопротивление 2.15 кОм, второй 27 кОм. Меняем их на номиналы 1.2 кОм и 47 кОм соответственно. Добавляем в схему два переменных резистора, один постоянный на 10 кОм (отмечены зеленым), клеммы для подключения внешнего потребителя, амперметр и вольтметр. В результате у нас получится вот такая схема.

Как видно из схемы, резистор на 22 кОм позволяет плавно регулировать напряжение в пределах 3-24 В, резистор 330 Ом – ток от 0 до 8 А. Кл1 и КЛ2 служат для подключения нагрузки. Вольтметр имеет предел измерения 25-30 В, амперметр – 10 А. Приборы могут быть как стрелочными, так и с цифровыми шкалами, главное, малогабаритными – ведь они должны войти в корпус блока питания. Можно начинать проверку и градуировку.

Все в порядке? Включаем БП напрямую в сеть, выводим движки резисторов в нижнее по схеме положение. К клеммам КЛ1, Кл2 подключаем нагрузку –  2 лампы дальнего света, включенные последовательно. Вращаем резистор регулировки напряжения и убеждаемся по встроенному вольтметру, что напряжение плавно изменяется от 3 до 24 вольт. Для верности подключаем к клеммам контрольный вольтметр, к примеру, тестер. Градуируем ручку регулятора напряжения, ориентируясь по показаниям приборов.

Возвращаем движок в нижнее по схеме положение, выключаем блок питания, а лампы соединяем параллельно. Включаем блок питания, устанавливаем регулятор тока в среднее положение, а регулятор напряжения – на отметку 12 В. Вращаем ручку регулятора тока. При этом показания амперметра должны плавно изменяться от 0 до 8 А, а лампы – плавно менять яркость. Градуируем регулятор тока, ориентируясь по показаниям амперметра.

Отключаем устройство и собираем его. Наш лабораторный блок питания готов. С его помощью мы можем получить любое напряжение от 3 до 24 вольт и устанавливать ограничение тока через нагрузку в пределах 0-10 А.

Что насчёт качества?

Недорогие блоки питания для компьютеров, уровень которых захватывает ведущие положения, не более, чем фантазия или обычная маркетинговая хитрость. Огромную популярность на рынке берет продукция немецкого производителя. Всякий ряд их блоков имеет все виды защит и заявленные ими рейтинги на разных обзорах.

В разряде блоков питания уже десятый год подряд компания PC Games Hardware получает титул “Производитель года”.

Ну, а прямым соперником немецкому бренду по отличному качеству продукции является издание родом из Тайваня. У него имеется множество отделений в США, Европе, Японии и других пункта. Продукция SeaSonic разделена на массы серий, любая из которых точно может представить разные комплекты характеристик для любого бюджета.

В большинстве отечественных бюджетных ПК установлен блок питания Zalman он один из очевидных победителей в народных массах. Южнокорейский бренд за 17 лет своего существования сумел вырасти в корпорацию международного класса, охватив множество IT-сфер. Игровые клавиатуры, мыши, бесшумные корпуса, тихие системы охлаждения, да это ещё неполный список того, чем известна компания по всему миру. За все годы своей деятельности любой блок питания Zalman – это один из первых кандидатов на установку в бюджетную игровую систему.

С уверенностью можно сказать, что такой нарицательный статус южнокорейская продукция получила явно не из-за одной лишь рекламной компании. Ну тоже отлично проявила себя компания Thermaltake. Блоки питания, отзывы о которых в целом формируют положительное впечатление, как минимум стоят детального просмотра.

Главная доля всей продукции этой компании относится к дорогостоящему Hi-End классу. Но это не значит, что она не предлагает интересных вариантов по более скромной стоимости.

1. Главный разъем, подключающийся к материнской плате. Сейчас в новых блоках он имеет 24 контактна. Он один в блоке питания. Он нужен для регулирования блоком питания со стороны материнской платы. А для устаревших плат требуется 20 контактный разъем. Это требуется принимать в сведение при выборе БП. Можно выбрать оптимальную версию это универсальный БП, его разъем сделан по форме 20+4 pin.
2. Разъем питания центрального процессора. В многочисленных случаях он один, 4-контактный и подключается к отдельной розетке на материнской плате.
3. Разъем питания PCI_E, как правило, это шести контактный разъем, рассчитанный для питания видеокарты. БП имеет 1 или 2 таких разъема. Для кое-каких мощных видеокарт необходима введение питания по 8-ми контактному разъему. К этому требуется определенный блок питания.Обычные или модульные провода. У стандартного блока питания все провода приделаны к нему прочно. Пусть какая-либо определенная часть не применяется, отсоединить от БП ее невозможно.

Ну что, давайте с вами теперь узнаем о мотивах порчи блоков питания

Многие обладатели компьютерной техники встречаются с таким затруднением, как неисправность блока питания. Виновниками повреждений является дефект выпрямителя, отклонение образовывающих долей фильтра, исход из строя микросхем.

Он так сказать “торчит” перед сетевым фильтром и если он испорчен, то его нужно сменить на так сказать свежий, прямо такого же образца.

Затем подобает продолжить диагностику. Необходимо обследовать плату блока питания на наличие каких-либо неполадок. Посмотрите на невредимость выводов и пайков. И дальше проверьте на высоковольтный ключ, фильтр и выпрямитель. Тут вам понадобится омметр. Ну и конечно узнайте точно, не имеется ли нареканий на конденсаторах.

Еще одна причина это перегрев. Сгореть блок питания может из-за прекращения работы кулера. Иногда можно возобновить его работы, просто вычистить его. А если его нельзя восстановить, то просто замените его. Надеюсь, что данная статья была для вас полезна.
