Никель-кадмиевые аккумуляторы

Содержание

Никель-кадмиевые (обозначение – Ni Cd)

В силу низкой стоимости, российского> автопрома комплектуют большинство моделей шуруповертов именно такими батареями. Цена определяет эксплуатационные свойства, не они невысокие. Рабочее напряжение исправного не заряженного элемента – 1,3.5 вольта. Достоинства:

  • Безусловно – цена
  • Хорошо переносят низкие температуры – это позволяет держать инструмент не в теплой кладовке, а на балконе или в гараже
  • При длительном хранении в разряженном состоянии практически не теряет заводские характеристики. Это свойство особенно полезно для домашнего применения прибора – когда он используется от случая к случаю

Токсичное производство, поэтому фабрики по их изготовлению расположены в т.н. странах третьего мира, что определяет качество не культуру производства
Обладают эффектом памяти

Если батарею постоянно недозаряжать, как нефть «запоминает» новые показатели емкости, не рабочее время снижается. Лечится с использованием дорогих зарядных устройств, которые, вы, не входят в комплект шуруповертов эконом класса.

До начала работ батарею кто раз приходится заряжать.

Даже полностью заряженного исправного аккумулятора хватает ненадолго. Это ограничивает область применения – вам нельзя надолго удаляться от стационарного источника питания.

Ограниченное количество циклов «заряд-разряд»

При интенсивном использовании быстро выйдут из строя.

Ремонт АКБ шуруповерта своими руками

При возникновении неполадок системы питания в первую очередь необходимо определить причину их возникновение. Практически все неисправности, связанные с ремонтом батареи шуруповерта можно устранить самостоятельно. Для этого не потребуется использования специализированного инструмента и достаточно набора слесарных отверток и паяльника.

Диагностика неисправностей аккумулятора

  1. Перед тем, как проводить ремонт АКБ шуруповерта литий-ионного типа необходимо полностью его зарядить, а элементы на основе NiCd или NiMH наоборот требуется разрядить до нуля, дабы не спровоцировать появления «эффекта памяти».

    Универсальный мультиметр

  2. Далее производим непосредственный процесс разборки корпуса АКБ, который может быть смонтирован посредством клеев или винтового соединения. В случае с клеевой фиксацией понадобиться острый канцелярский нож, которым легкими движениями проводим по шву корпусу и крышки.
  3. После вскрытия элементного отсека аккумулятора шуруповерта визуальным осмотром выявляем неполадки на предмет механических повреждений блоков, разрывов электрических проводов (паек), подтеков реагентов или вздутия.

    Диагностика банки с помощью лампочки

  4. Последовательно с помощью универсального мультиметра производим замеры напряжения на каждой из банок. Для литий-ионных элементов на экране тестера должны появиться цифры в диапазоне от 3.6 до 3.8 Вольт. Для АКБ никель-кадмиевого или никель-металлгидридного типа это значение должно варьироваться в пределах от 1.2 до 1.5 В. Значения напряжения при замерах должно быть идентичным на каждом из элементов.
  5. С целью определения «просаженной» банки подключаем к ее контактам обычную автомобильную лампочку и даем поработать несколько минут. После повторения этой операции с каждым элементов АКБ шуруповерта вновь замеряем начальное напряжение. Выявленные банки с более низким напряжением и будут считаться дефектными.

Определив неисправные источники питания АКБ требуется выбрать один из путей восстановления ее работоспособности. В первом случае достаточно добавить дистиллированной воды в дефектные банки в случае испарения электролита и зарядить их током с более высоким напряжением, отличным от номинального. Второй способ заключается в полной замене отдельных элементов новыми. Многие специалисты рекомендуют применять именно второй путь решения проблемы, так как нет гарантии, что восстановление свойств банки даст желаемые результаты.

Восстановление батареи шуруповерта

На практике доказано, что восстановить дефектную банку АКБ можно только в источниках питания с «эффектом памяти», каковыми и являются никель-металлогидридные и никель-кадмиевые элементы. Для этих целей потребуется профессиональное зарядное устройство с возможностью настройки параметров силы тока и напряжения. Устанавливаем на панели ЗУ напряжение порядка 4 Вольт с силой тока 200мА и воздействуем исключительно на дефектные банки, выявленные при диагностике АКБ.

Заполнение банки АКб дистиллированной водой

Восстановить аккумулятор шуруповерта можно путем проделывания небольшого отверстия в оболочке и доливании дистиллированной воды в электролит. Для этого берем тонкое сверло до 1,5 мм и откачиваем медицинским шприцем 1 кубический сантиметр электролита. В освободившееся пространство доливаем такое же количество воды и герметизируем отверстие посредством герметика или эпоксидной смолы. После подключения банок в одну цепь и сборки корпуса производим 5-6 раз процедуру зарядки и разрядки, чтобы сформировать так называемую «память» в источнике питания.

Замена дефектных банок АКБ шуруповерта

Рекомендованный специалистами способ заключается в замене неисправного элемента питания новым.

Подключение нового элемента питания АКБ шуруповерта

Для этого необходимо посредством обычных бокорезов отсоединить от общей пластины дефектную банку и на его место припаять новую батарею. Стоит отметить, при отрезки старой банки необходимо оставить достаточный конец контакта для возможности припайки нового элемента. После сборки всех банок необходимо несколько раз повторить цикл заряда/разряда, чтобы выровнять напряжение в каждом элементе (порядка 1.3В)

При выполнении процедуры пайки важно не перегреть элемент, так как это может сказаться на его дальнейшей работоспособности

Ремонт литий-ионной АКБ шуруповерта производится аналогично, за исключением отключения/подключения управляющей платы.

Распространённые типы аккумуляторов для инструментов

Человеком придумано несколько десятков типов аккумуляторов, каждый из которых имеет свои определённые особенности. Но в распоряжении конструкторов электрической техники, будь то шуруповёрт или сабельная пила, находятся лишь некоторые из них, которые наиболее полно отвечают списку требований — компактности, безопасности, а также нетребовательности в обслуживании.

Принцип работы аккумулятора для электроинструмента — это химические процессы, протекающие в электролитической среде между двумя электродами — анодом и катодом. Обратимость этих процессов при пропускании электрического тока через составляющие части позволяет многократно перезаряжать элементы питания.

  • Ni-Cd. Структура никель-кадмиевых батарей подразумевает катод из химических соединений никеля, а анод — из кадмия в виде закиси его гидрата или в металлической форме. Электролит представляет собой щёлочь на основе калия. Благодаря низкому сопротивлению этот тип батарей не нагревается при значительной нагрузке ни при питании прибора, ни при зарядке током большого напряжения. Благодаря этому никель-кадмиевые элементы удобно применять в мощных приборах — ударных шуруповёртах, болгарках, цепных пилах. Батареи могут храниться длительное время в разряженном состоянии и не боятся умеренных отрицательных температур.
  • Ni-Mh. Спустя годы использования никель-кадмиевых батарей были выявлены их существенные недостатки: это эффект памяти, из-за которого во время эксплуатации нужно было внимательно следить за полным разрядом батарей, иначе их ёмкость сокращалась Появление устойчивых водородных гидридов соединений никеля с другими металлами привёл к появлению нового типа аккумулятора, а вот анод состоял уже из оксида никеля. Благодаря этому удалось решить вопрос с плохими экологическими показателями, на которые влиял токсичный кадмий. Металлгидридные батареи в меньшей степени подвержены эффекту памяти, а вот ёмкость при тех же размерах примерно на пятую часть больше. Правда, величина саморазряда в состоянии покоя не уменьшилась, а количество циклов, наоборот, стало меньше. И хотя металлогидридные аккумуляторы почти вытеснили никель-кадмий в бытовом секторе в форматах АА и ААА, шуруповёрты и рубанки комплектуются ими лишь изредка.
  • Литий-ионные. Этот стандарт пришёлся ко двору как нельзя кстати. Катод (преимущественно из кобальтата лития) в них изготавливается на алюминиевой фольге, а анод — на медной. В результате протекания электрического тока выделяются ионы лития, которые проникают в другие материалы, например, графит. Благодаря минимальному саморазряду, а также почти полному отсутствию эффекта памяти литий-ионные устройства повсеместно вытесняют другие виды батарей в современных инструментах. Правда, есть у них и недостатки. Они крайне требовательны к условиям зарядки, поэтому оснащаются микроконтроллерами, ограничивающими зарядный ток, а также отключающими аккумулятор при достижении критического низкого порога заряда. Если такой контроллер выходит из строя, батарея может перегреться и даже взорваться. Негативно сказываются и низкая температура окружающей среды, так что хранить аккумуляторный электроинструмент в холодном гараже не стоит.

3 Меняем элементы – самый надежный способ

Понадобятся либо банки из старого аккумулятора, в котором остались исправные элементы, либо придется купить новые, стоят они недорого

При покупке обращаем внимание на размеры и емкость – они должны совпадать с имеющимися элементами. Негодные банки выбрасываем, на их место впаиваем новые

Соединять желательно, используя родные пластины или медные, подходящие по размерам.  Соблюдение сечения важно – при зарядке через контакты проходит большой ток

Если площадь недостаточна, они греются, срабатывает защита

Соединять желательно, используя родные пластины или медные, подходящие по размерам.  Соблюдение сечения важно – при зарядке через контакты проходит большой ток. Если площадь недостаточна, они греются, срабатывает защита. Замена питательных элементов аккумулятора

Замена питательных элементов аккумулятора

На собранной батарее выравниваем потенциалы, так как они разные. Ставим на зарядку на целую ночь, сутки аккумулятор пусть отдохнет, затем измеряем величину напряжения. В идеале на всех элементах должен быть одинаковый показатель. Переходим к разряду аккумулятора до его полного истощения. Процедуру повторяем еще дважды. Следует сказать, что такая тренировка необходима не только при ремонте, ее следует проводить каждые три месяца, чтобы продлить срок службы аккумулятора.

Что необходимо знать перед переделкой

Перед тем, как шуруповерт переделать на литий ионные, необходимо точно знать напряжение, выдаваемое старым блоком. Эти показатели указаны на наклейке, налепленной на батарею. При отсутствии сведений акб разбирают, величину напряжения определяют по числу установленных элементов.

Li-ion батареи обладают следующими положительными свойствами:

  • низким саморазрядом;
  • высокой удельной емкостью;
  • отсутствием эффекта памяти.

Есть у них и свои особенности. Их нельзя нагревать выше 45 градусов, боятся температурных перепадов, глубокой разрядки, перезарядки. Емкость приборов на холоде снижается. После того как будет выполнена замена никель-кадмиевых на литий-ионные можно не ждать, когда аккумулятор разрядится, а заряжать в любое время.

Нельзя применять разные виды батареек, а также старые с ноутбука. В сборке у всех аккумуляторов должен быть наименьший разбег емкости и характеристик. Последние необходимо сравнить со значениями обозначенного напряжения и тока разряда. Например, для сборки аккумуляторного блока питания в 14 вольт нужно поставить контроллер с аналогичным уровнем напряжения, обязательно установить защитную плату. В противном случае во время работы литий-ионный элемент перегреется, произойдет возгорание.

Параметры [ править | править код ]

  • Теоретическая энергоёмкость: 237 Вт·ч/кг
  • Удельная энергоёмкость: 45–65 Вт·ч/кг
  • Удельная энергоплотность: 50–150 Вт·ч/дм³
  • Удельная мощность: 150…500 Вт/кг
  • ЭДС = 1,37 В
  • Рабочее напряжение = 1,35…1,0 В
  • Нормальный ток зарядки = 0,1…1 C, где С — ёмкость
  • Срок службы: около 100—900 циклов заряда/разряда.
  • Саморазряд: 10% в месяц
  • Рабочая температура: −50…+40 °C

В настоящее время использование никель-кадмиевых аккумуляторов сильно ограничено по экологическим соображениям, поэтому они применяются только там, где использование других систем невозможно, а именно — в устройствах, характеризующихся большими разрядными и зарядными токами. Типичный аккумулятор для летающей модели можно зарядить за полчаса, а разрядить за пять минут. Благодаря очень низкому внутреннему сопротивлению аккумулятор не нагревается даже при зарядке большим током. Только когда аккумулятор полностью зарядится, начинается заметный разогрев, что и используется большинством зарядных устройств как сигнал окончания зарядки. Конструктивно все никель-кадмиевые аккумуляторы оснащены прочным герметичным корпусом, который выдерживает внутреннее давление газов в тяжёлых условиях эксплуатации.

Цикл разряда начинается с 1,35 В и заканчивается на 1,0 В (соответственно 100% ёмкости и 1% оставшейся ёмкости)

Электроды никель-кадмиевых аккумуляторов изготавливаются как штамповкой из листа, так и прессованием из порошка. Прессованные электроды более технологичны, дешевле в производстве и обладают более высокими показателями рабочей ёмкости, в связи с чем все аккумуляторы бытового назначения имеют прессованные электроды. Однако прессованные системы подвержены так называемому «эффекту памяти». Эффект памяти проявляется, когда аккумулятор подвергают зарядке раньше, чем он реально разрядится.

В электрохимической системе аккумулятора появляется «лишний» двойной электрический слой и его напряжение снижается на 0,1 В. Типичный контроллер устройства, использующего аккумулятор, интерпретирует это снижение напряжения как полный разряд батареи и сообщает, что батарея «плохая». Реального снижения энергоёмкости при этом не происходит, и хороший контроллер может обеспечить полное использование ёмкости аккумулятора. Тем не менее, в типичном случае контроллер побуждает пользователя выполнять всё новые и новые циклы зарядки. А это и приводит к тому, что пользователь своими руками, из лучших побуждений, «убивает» батарею. То есть можно сказать, что батарея выходит из строя не столько от «эффекта памяти» прессованных электродов, сколько от «эффекта беспамятства» недорогих контроллеров.

Бытовой никель-кадмиевый аккумулятор, разряжаемый и заряжаемый слабыми токами (например, в пульте дистанционного управления телевизора), быстро теряет ёмкость, и пользователь считает его вышедшим из строя. Так же и аккумулятор, длительное время стоявший на подзарядке (например, в системе бесперебойного питания) потеряет ёмкость, хотя его напряжение будет правильным. То есть использовать никель-кадмиевый аккумулятор в буферном режиме нельзя. Тем не менее, один цикл глубокой разрядки и последующая зарядка полностью восстановят ёмкость аккумулятора.

Читать также: Методы химико термической обработки

При хранении NiCd-аккумуляторы также теряют ёмкость, хотя и сохраняют выходное напряжение. Чтобы избежать неверной разбраковки при снятии аккумуляторов с хранения, рекомендуется хранить их в разряженном виде — тогда после первой же зарядки аккумуляторы будут полностью готовы к использованию. Для полной разрядки батареи и выравнивания напряжений на каждом разряжаемом элементе можно подключить цепочку из двух кремниевых диодов и резистора на каждый элемент, тем самым ограничив напряжение на уровне 1-1.1 В на элемент. При этом падение напряжения на каждом кремниевом диоде составляет 0,5–0,7 В, поэтому выбирать диоды для цепочки необходимо вручную, используя, например, мультиметр. После длительного хранения батареи необходимо провести два-три цикла заряд/разряд током, численно равным номинальной ёмкости (1C), чтобы она вошла в рабочий режим и работала с полной отдачей.

Шаг 7: Разряд!

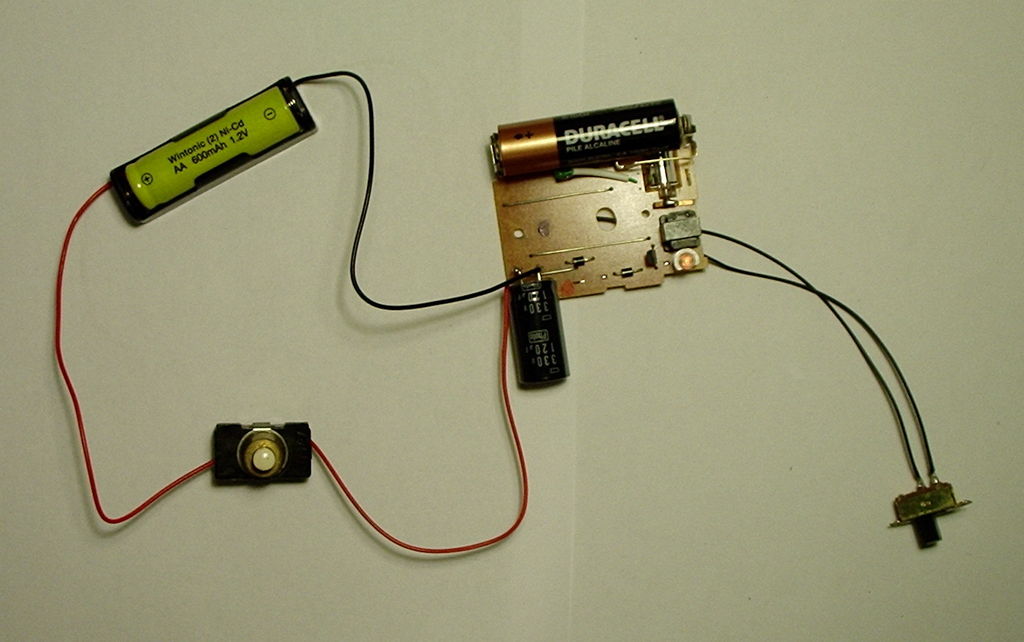

Чтобы вернуть к жизни нерабочий Ni-Cd аккумулятор, поместите его в батарейный отсек, а рабочий щелочной элемент питания – в отсек на плате камеры.

Включите выключатель зарядки и подождите, пока лампочка не загорится. Как только она загорится, нажмите кнопку, и вы услышите громкий звук «ПОП». Это нормально, так и должно быть. Это означает, что аккумулятор был «мертв», и теперь вы «оживили» его! Для большей уверенности, что дендриты разрушены и АКБ удалось реанимировать пропустите разряд через батарею еще раз.

После восстановления, зарядите полностью аккумулятор в предназначенном для этого зарядном устройстве.

Вот и все. Пользуйтесь!

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Как можно еще восстановить элементы аккумулятора

В случае когда по какой-либо причине не удается восстановить батарею заменой неисправных банок, можно попытаться их реанимировать. Только следует учесть, что этого невозможно сделать с литий-ионными банками. Реанимировать можно только батареи с никель-кадмиевыми элементами.

Осуществить реанимацию можно двумя способами:

  • с помощью тисков, пассатиж или молотка произвести уплотнение сжатием банок с выявленным дефектом;
  • сделать прошивку неисправных банок под большим напряжением.

Восстановление банок

Не следует выбрасывать банки, которые не прошли проверку. Часто причина их неисправности – это выкипание электролита или вытекание дистиллированной воды. Это происходит сквозь уплотняющую резинку между средней шиной батарей и ее корпусом. Электролит обычно выкипает при интенсивной зарядке.

Чтобы проверить, можно ли ее восстановить, необходимо попытаться зарядить батарею, которая показывает полный «нуль», импульсным напряжением 12 V, пропущенным через сопротивление в 40-50 Ом. Но при этом нужно внимательно следить, чтобы она не перегрелась. После произведенной зарядки проверить напряжение, и если его по-прежнему нет, тогда аккумулятор подлежит полной утилизации.

Если в батарее после зарядки появилось небольшое напряжение, значит, ее еще можно восстановить. Чтобы пополнить выкипевший электролит, в боковой поверхности просверливается небольшое отверстие, в которое может поместиться только игла от шприца. Через это отверстие в батарею шприцем закачивается вода или новый электролит. Просверленное отверстие заделывается силиконом, и ее можно попытаться зарядить через сутки.

Устранение «эффекта памяти»

Часто аккумулятору нужно восстановление после приобретения эффекта памяти, появляющегося у него после многократных коротких подзарядок, когда не производится его полная зарядка. Эта болезнь распознается достаточно просто. Батарея очень быстро разряжается после полной зарядки, но после небольшого перерыва может снова возобновить свою работу на короткий срок. Проблема частично решается следующим способом:

Рекомендуется полностью зарядить батарею с помощью небольшого напряжения. После этого, применяя минимальные нагрузки, ее следует разрядить. Минимальные нагрузки обеспечивают медленную (плавную) разрядку батареи, которая позволяет просадить целиком все ее пластины и наружный слой.

Для разрядки лучше всего использовать лампочку на 12 V, которая подсоединяется к боковым клеммам аккумулятора. Новую зарядку можно производить после того, как лампочки перестанет гореть.

Перед тем как использовать аккумулятор для работы, вышеописанную процедуру рекомендуется повторить в течение 3-5 раз. После этого емкость батареи, возможно уменьшиться, но использование такого метода восстановления, является довольно успешным и может продлить её службу как минимум ещё на некоторое время.

Справка

Если после разборки аккумулятора невозможно прочитать на элементах батарей их маркировку, а без определения данных, качественный ремонт практически невозможно произвести, необходимо обратить внимание на обозначение материала их изготовления:

  • батареи никель-кадмиевые, обозначаются символами Ni-Cd. Номинальное напряжение каждого элемента равно 1,2 V;
  • никель-металл-гидридные элементы обозначены как Ni-Mh. А указанное напряжение аналогично никель-кадмиевым и составляет 1,2 V;
  • аббревиатура Li-Ion соответствует литий-ионному аккумулятору с напряжением 3,6 V.

Важно

При подборе новых элементов питания для замены вышедших из строя, следует обращать внимание на их размеры и данные, которые максимально должны совпадать с оригиналами

Ремонт аккумуляторных батарей шуруповертов

Перед разборкой и ремонтом аккумулятор полностью заряжается штатным зарядным устройством. Восстановление производится в следующей последовательности:

Разборка корпуса

Корпус батареи состоит из двух  частей. Встречается соединение на шурупах – в таких случаях разбор не представляет труда.   При клеевом соединении  необходимо тщательно обстучать киянкой места склейки. По мере разрушения клеевого слоя  необходимо прикладывать усилия для разъединения частей. Может помочь острый тонкий нож, который вводится в щель между частями.

Определение дефектных банок

Порядок действий для определения дефектных банок:

  • элементы внимательно осматриваются;
  • выявляются вздутые, со следами вытекшего электролита на корпусе и т. п., которые невозможно починить, для замены;
  • тестером проверяется выходное напряжение на каждой банке. В никель-кадмиевых и никель-металлогидридных элементах  должно быть 1,2 V, в литий-ионных – от 3, 6 до 4 V  в зависимости от модели. Если аккумулятор эксплуатируется долго,  показатели будут меньше, однако снижение не должно превышать 10-20%. Цель проверки – выявить аккумуляторы, имеющие заряд меньше половины от номинала.

Электрическая емкость снижается вследствие неравномерности заряда элементов штатной зарядкой. Устройство отключается,  когда температура бочки, на которой установлен термодатчик,  достигнет значения  полного заряда.  Часть элементов при этом могут быть недозаряжены.    Это губительно для никель-кадмиевых батарей, так как  из-за эффекта памяти  после нескольких циклов с неполным зарядом их характеристики значительно ухудшаются.

Восстановление элементов

Алгоритм восстановления банок:

  • разряженный элемент подключается с соблюдением  полярности к универсальному зарядному устройству, например Imax B6. Прибор проводит зарядку-разрядку основных типов аккумуляторов токами разной силы в автоматическом режиме с постоянным контролем состояния батарей;
  • проводится 2-3 цикла полный заряд/полный разряд током, соответствующим типу батареи. Обычно этого достаточно для получения высокого заряда батарейки. Процесс повторяется с другими разряженными элементами. Необходимо помнить, что для устранения эффекта памяти Ni-Cd аккумулятору необходимо 5-6 циклов глубокий разряд/максимальный заряд.

Существуют и другие способы восстановления работоспособности батарей:

  • кратковременное воздействие токами, значительно превышающими силу токов зарядки. Утверждается, что таким способом можно быстро восстановить любую «убитую» батарею. Действительно, при импульсном воздействии тока в 10 и более раз превышающего силу тока зарядки Ni-Cd и Ni-MH батареи быстро достигают номинальной емкости. Однако эффект такого воздействия длится 2-3 цикла, затем батарея обычно восстановлению не подлежит.
  • добавление внутрь корпуса элемента дистиллированной воды: в корпусе сверлится небольшое отверстие, через него внутрь вводится 1 куб. см. дистиллята, проводится полная зарядка элемента. Через несколько дней проверяется уровень заряда: если он низкий, внутрь вводится еще 1 куб. см. воды и батарея вновь заряжается.

При достижении нормальных показателей емкости и напряжения корпус герметизируется, и аккумулятор готов к работе. Этот способ более эффективен, чем способ зарядки высокими импульсными токами.

Сборка аккумулятора

После того, как ремонт АКБ шуруповерта завершен, батарею можно собирать:

  • элементы вставляются в основание корпуса батареи без больших усилий – соединения пайкой не так надежны, как сварные и могут повредиться;
  • провода, идущие на клеммы батареи, укладываются без сильных перегибов. Не допускается их  соприкосновения друг с другом или с полюсами банок;
  • при сборке литиевых батарей плату-контроллер  изолируют от элементов прокладкой из картона, полиэтилена и т. п., чтобы  избежать короткого замыкания в схеме;
  • части корпуса соединяются друг с другом шурупами, если это предусмотрено конструкцией,  или с помощью клея.  Рекомендуется клей-герметик – соединение получается надежное и  герметичное, в при необходимости быстроразъемное.

Не заряжается аккумулятор

Шуруповерт после продолжительного пользования, бывает, выходит из строя. Его рабочий элемент может перестать заряжаться, что приведет к невозможности выполнения функциональных способностей инструмента, инструмент, грубо говоря, «умрет».

Для того чтобы продлить жизнь инструменту, чтобы не пришлось убрать его из зоны видимости, можно попробовать поочередно три метода. Каждый последующий считается более сложным и затратным. Они заключаются в:

  • восстановлении и увеличении емкости после обратимой ее потери (эффект памяти);
  • добавлении дистиллированной воды в электролит;
  • замене некоторых или всех блоков батареи.

Технические характеристики модели

Описываемая выше модель шуруповерта имеет напряжение аккумулятора в 10,8 В. В металле вы сможете проделать 10-мм отверстия, тогда как в древесине – 22-мм. Работает устройство за счет щеточного двигателя. Вы должны учитывать, что в оборудовании нет функции удара, зато есть реверс.

В комплекте поставляется два аккумулятора, имеется функция тормоза двигателя и блокировки шпинделя. Максимальный крутящий момент составляет 34 Нм. Кроме того, оператор сможет работать в одной из двух скоростей. Количество ступеней крутящего момента равно 20. Весит устройство всего лишь 0,8 кг, что очень удобно для длительной работы.

Как правильно разряжать батарею

Независимо от того, используется ли медленная или быстрая зарядка, необходимо следить за тем, чтобы ни один из элементов NiCd не перезаряжался. Поэтому необходимо уметь определять конец заряда. Есть несколько методов достижения этого.

  • Базовое зарядное устройство: некоторые базовые зарядные устройства NiCd, которые можно купить, просто заряжают около C / 10. Они не включают в себя таймер и предполагают, что пользователь снимает зарядку, когда заряжается элемент. Этот режим не совсем удовлетворителен, так как ячейки будут перегружены, если пользователь забудет и в результате получит повреждение. Также нет возможности узнать точное состояние зарядки перед началом зарядки.
  • Истекшее время / таймер: некоторые из самых основных зарядных устройств предполагают, что элементам потребуется полная зарядка, и, зная их емкость, им можно дать заряд в течение заданного времени. Это простой способ зарядки никель-кадмиевых элементов и аккумуляторов. Одним из основных недостатков этой формы прекращения зарядки является то, что предполагается, что все батареи полностью разряжены до того, как их зарядить. Чтобы обеспечить разрядку аккумуляторов, зарядное устройство может поместить элемент в цикл разрядки.Это не особенно точный метод перезарядки батарей и элементов, потому что количество заряда, которое они могут удерживать, изменяется в течение их полезного срока службы. Однако это лучше, чем отсутствие какой-либо формы прекращения заряда.
  • Подпись напряжения: Подпись напряжения Зарядные устройства NiCd используют подпись напряжения никель-кадмиевого элемента, чтобы определить, где он находится в пределах своего цикла зарядки.Обнаружено, что, когда никель-кадмиевая батарея полностью заряжена, наблюдается небольшое падение напряжения на клеммах. Микропроцессорные зарядные устройства способны контролировать напряжение и определять точку полной зарядки, когда они прекращают процесс зарядки.Эту форму прекращения заряда NiCd часто называют отрицательным дельта-напряжением, NDV. Он обеспечивает наилучшую производительность при быстрой зарядке, поскольку отрицательная точка дельта-напряжения более очевидна при использовании быстрой зарядки.
  • Повышение температуры. Метод определения времени окончания быстрой зарядки – это метод измерения температуры. Проблема в том, что это неточно, потому что ядро ячейки будет иметь гораздо более высокую температуру, чем периферия. Для нормальных скоростей зарядки скорость повышения температуры может быть недостаточной для точного определения.

Выпуск газа из литий-ионных аккумуляторов

В литий-ионном аккумуляторе находится несколько отдельных батареек. В процессе эксплуатации одна или несколько из них могут перегреться, что приведет к испарению электролита. Таким образом, внутри батарейки скопится большое количество газа и она вздуется, выгнув термопластину. Чтобы решить проблему необходимо:

  1. Разобрать аккумулятор.
  2. С помощью мультиметра найти неработающую батарейку. Ее напряжение будет равно 0.
  3. Далее необходимо достать ее из цепи и выпустить газ. Сделать это можно двумя путями:
  • Взять ножницы, изогнутые на конце или любой другой схожий инструмент, подсадить их под плюсовой контакт и аккуратно вдавить вздутую пластину вниз. При этом газ где-то проделает отверстие наружу, чтобы найти себе дорогу. На самом деле, данный способ лишь на короткое время восстанавливает работоспособность батарейки. Впоследствии, через проделанное газом отверстие испарится весь электролит, без которого батарея работать не будет.
  • Взять небольшие кусачки и отсоединить плюсовой контакт так, чтобы его можно было отогнуть (не нужно отрезать полностью). Далее необходимо воспользоваться шилом, с затупленным концом, которое вставляется под один из краев изогнутой пластины и постепенно проталкивать его внутрь (рассоединить пластину и край батареи). Когда газ выйдет (будет слышно), вздутую пластину нужно вдавить на место, а проделанное отверстие запаять паяльником или замазать силиконом. И также запаять отсоединенный вначале контакт.

Теперь необходимо зарядить батарейку при помощи прибора IMAX.

https://youtube.com/watch?v=aAm5qsyNIMI

Виды батарей для АКБ шуруповертов, плюсы и минусы

Главное требование к батарее шуруповерта – она должна быстро восстанавливаться после разряжения. Иначе толку с такого устройства нет ни малейшего. Быстрое восстановление аккумулятора шуруповерта могут обеспечить батареи трех видов. Сейчас – подробнее о каждом.

Разные виды аккумуляторов

Никель-кадмиевая (Ni-Cd)

Самый старый из трех видов. Номинальное напряжение такой батареи составляет 1,35 В, в конце разрядного цикла – 1 В. Количество циклов – до 900, на это влияет качество сборки и материалов.

АКБ типа Ni-Cd

Никель-металлгидридная (Ni-MH)

Последователь аккумулятора типа ni-cd, призванный восполнить минусы кадмиевого устройства. Номинальное напряжение – 1,25 В, в конце цикла – 1,1 В. Количество циклов – до 800.

АКБ типа Ni-MH

Литий-ионная (Li-Ion)

Напряжение в батареях этого типа значительно выше, чем у двух предыдущих – 3,7 В в начале разрядного цикла и 2,5 В в конце. Количество циклов – до 600. На этом достоинства аккумуляторов заканчиваются, а минусов достаточно:

  • при регулярном разряжении до упора прослужат недолго;
  • даже при полной зарядке в нерабочем режиме ежемесячно «съедается» больше 1% заряда;
  • в целом менее продолжительный срок эксплуатации, чем у Ni-Cd и Ni-MH, и частота использования на это мало влияет;
  • стоят дороже, чем два других типа;
  • пожароопасные.

АКБ типа Li-Ion
