Как правильно, быстро и безопасно выпаять радиодетали из платы, чтобы ничего не повредить

Как выпаять микросхему

Итак, в первую очередь нужно запомнить, как именно стояла микросхема. Чтобы не путаться в дальнейшем, следует знать, что у каждой микросхемы есть ключ, то есть, специальная метка, от которой происходит нумерация контактов. Во всех микросхемах нумерация выводов осуществляется против часовой стрелки.

Чтобы выпаять микросхему нам понадобится смазать контакты гелевым флюсом, после чего нагреть микросхему феном, при температуре 300-250 градусов.

После того, как припой начнёт расплавляться, нужно будет осторожно поддеть микросхему пинцетом, после чего аккуратно вытащить её из посадочного гнезда

Особенности демонтажа

Известно множество технических приёмов, позволяющих выпаивать микросхему паяльником, каждый из которых имеет свои достоинства и недостатки.

Извлечь электронные детали из плат без повреждений контактов можно следующими способами:

• за счёт прогрева мест спайки одним лишь паяльником (с добавлением флюса);
• посредством специального отсоса, удаляющего расплавленный припой с контактных площадок;
• применением металлической оплётки от коаксиального кабеля, прикладываемой к отпаиваемой ножке;
• с использованием теплопроводящих металлических пластин (лезвий) или медных насадок, имеющих прорези под контактные пятачки микросхем.

Первые три метода пригодны при наличии паяльника, мощность которого превышает 25 Ватт.

Вариант применения специальных насадок предполагает замену рабочего жала и годится лишь в сочетании с «мощными» паяльными станциями (более 40 Ватт), способными прогреть её вместе с впаянными в плату контактами.

К тому же этот способ выпаять деталь годится только для микросхем с подходящим под конфигурацию насадки расположением ножек. Большее распространение получил подход, когда в качестве нагревателя используется обычное бритвенное лезвие.

Типы микросхем

Большое разнообразие корпусов микросхем привело к тому, что методика выпаивания стала различаться. Раньше наибольшее распространение имели микросхемы со штыревыми выводами для монтажа в отверстия печатной платы. В дальнейшем, с увеличением степени интеграции, широким распространением автоматизированных линий пайки, стали использоваться элементы для поверхностного монтажа с плоскими или шариковыми выводами.

Для ИМС (интегральных микросхем) с выводами для пайки в отверстия характерны корпуса типа DIP и SIP с двумя и одним рядом выводов, соответственно.

Поверхностный монтаж (SMD) допускает установку ИМС с выводами таких типов:

• Плоские выводы, выведенные наружу корпуса, – SOIC, SOP, QFP (квадратный корпус);
• Плоские ножки, загнутые вовнутрь, под корпус, – SOJ, PLCC, QFJ;
• Шариковые выводы – BGA.

Каждая из разновидностей имеет по несколько подвидов. Общее число типов корпусов исчисляется десятками.

Корпус DIP

Дополнительная тренировка

Для дополнительной тренировки можно попробовать паять различные ненужные платы от компьютеров и смартфонов. На материнских платах существует много SMD и DIP компонентов. Только долгие и упорные часы практики помогут развить навыки в пайке.

Сетка

В качестве упражнения можно попробовать спаять сетку из проводов. Качество пайки оценивается по нагрузке на эту спаянную сетку проводов. Если паяные соединения не рвутся под нагрузкой, то пайка отличная.

Конструкторы

Так же отлично помогают радиоконструкторы.

Они учат понимать электрические схемы и тонкости пайки. Следует начинать с простых конструкторов, например с мигалок или дверных замков. По мере повышения мастерства, можно повышать уровень сложности, доходя до сложных LED кубиков.

Пайка кислотой

Кислота используется только в крайнем случае, когда сильно окисленная поверхность не поддается лужению. Все детали, провода и разъемы могут отлично паяться без кислоты.Подробнее о паяльной кислоте

Как и чем паять микросхемы — пайка микросхем своими руками

Перед тем, как выпаивать микросхему, подготовьте всё необходимое для этих целей, а именно:

• Фен для пайки — именно им и следует осуществлять выпаивание микросхемы с плат или же можно воспользоваться паяльной станцией;
• Гелевый флюс Flux Plus или ему подобный;
• Пинцет для захвата микросхемы;
• Медную оплётку от ТВ кабеля или специально предназначенную для этих целей, например, такую как — Goot Wick. Она нам понадобится, чтобы впаять на место новую микросхему;
• Электрический паяльник;
• Оловянно-свинцовый припой и флюс к нему;
• Спирт или специальную жидкость для очистки контактных дорожек платы.

Для впаивания микросхемы назад автор рекомендует использовать флюс ЛТИ-120. Это нейтральный флюс, который не причинит вреда микросхеме.

Необходимый инструмент

Паяльник

Старые модели

Обеспечить нормальный прогрев контактных дорожек плат и выводов полупроводников позволяет правильно подобранный паяльник.

Универсальной конструкцией обладает старая модель ЭПСИ типа «Момент» с мощностью 65 ватт. Ее не сложно изготовить собственными руками.

Раньше широко использовались модели резистивного типа с нагревательным элементом из тонкой нихромовой проволоки.

Современные паяльники

Под конкретные условия пайки сейчас можно приобрести различные виды моделей, снабженные всевозможными функциями.

Например, для выпаивания микросхем, транзисторов и диодов специально создан паяльник с отсосом олова.

Он быстро разогревает слой застывшего припоя и легко удаляет его в жидком состоянии с контактной площадки.

Держатели радиодеталей

При нагреве ножки транзистора для залуживания и пайки всегда следует отводить тепло от корпуса и полупроводникового слоя каким-либо металлическим предметом.

С этой целью обычно применяют пинцет или зажим типа крокодил. Однако, удобнее всего работать медицинским инструментом с тонкими ножками, которым пользуются хирурги при проведении операций.

Фиксация электронных плат

Радиодетали и платы обычно имеют маленькие размеры, требуют надежной фиксации в пространстве. Паять их на весу опасно: небольшое неверное движение способно повредить всю конструкцию.

При работе с ними одна рука уже занята: в ней паяльник. А второй необходимо выполнять еще какие-то дополнительные действия. Выручают в этом случае заводские или самодельные тиски, держатели, струбцины. Ими необходимо обязательно пользоваться.

Иглы для пайки

Их в момент расплава припоя вставляют внутрь гильзы платы для отделения ножки радиодетали от контактной дорожки.

Домашнему мастеру можно купить готовый набор в магазине, например, через интернет в Китае или своем городе.

Для этих же целей хорошо подходят медицинские иглы от шприцов. Их наконечники требуется обточить до прямого угла.

Инструмент для удаления расплавленного олова

Существует несколько способов, позволяющих убрать жидкий припой из места расплава:

• стряхивание на пол, стол или другую поверхность;
• сметание кисточкой или щеткой;
• отсос;
• впитывание в специальную оплетку.

Первые два метода относятся к экстремальным, ими пользуются в крайних случаях. Для нормальной качественной работы подходят два последних способа.

Метод отсоса жидкого олова

Приспособленный для него инструмент называют оловоотсосом. Внешний вид и конструкция одной из многочисленных моделей показана на картинке.

Перед работой у него взводят пружину. Когда припой расплавлен до жидкого состояния, то наконечник устройства прикладывают к нему и нажатием кнопки заставляют усилием освобожденной пружины придать движение поршню для обеспечения разрежения, которое и втягивает жидкий металл в специальную полость.

Демонтажная оплетка

Она изготавливается плетением из мягкой медной проволоки. Работать с ней довольно просто: на расплавленный припой накладывают отрезок оплетки, а он быстро впитывает в себя жидкое олово.

Демонтажная оплетка продается в строительных магазинах. Альтернативой ей может служить экранирующая жила от старого коаксиального кабеля для телевизоров, выпускаемая еще в советские времена. Ее пропитывают флюсом их спирта и канифоли.

Распайка планарных деталей

Итак, как происходит сам процесс? Кое-что почитайте тут. Мы откусываем маленькие кусочки припоя (сплава) Розе или Вуда. Наносим наш флюс, обильно, на все контакты микросхемы. Кладем по капельке припоя Розе, с обоих сторон микросхемы, там где расположены контакты. Включаем паяльник, и выставляем с помощью диммера, мощность ориентировочно ватт 30-35, больше не рекомендую, есть риск перегреть микросхему при демонтаже. Проводим жалом нагревшегося паяльника, вдоль всех ножек микросхемы, с обоих сторон.

Демонтаж с помощью сплава Розе

Контакты микросхемы у нас при этом замкнутся, но это не страшно, после того как демонтируем микросхему, мы легко с помощью демонтажной оплетки, уберем излишки припоя с контактов на плате, и с контактов на микросхеме.

Итак, мы взялись за нашу микросхему пинцетом, по краям, там где отсутствуют ножки. Обычно длина микросхемы, там где мы придерживаем ее пинцетом, позволяет одновременно водить жалом паяльника, между кончиками пинцета, попеременно с двух сторон микросхемы, там где расположены контакты, и слегка тянуть ее вверх пинцетом. За счет того что при расплавлении сплава Розе или Вуда, которые имеют очень низкую температуру плавления, (порядка 100 градусов), относительно бессвинцового припоя, и даже обычного ПОС-61, и смещаясь с припоем на контактах, он тем самым снижает общую температуру плавления припоя.

Демонтаж микросхем с помощью оплетки

И таким образом микросхема у нас демонтируется, без опасного для нее перегрева. На плате у нас образуются остатки припоя, сплава Розе и бессвинцового, в виде слипшихся контактов. Для приведения платы в нормальный вид мы берем демонтажную оплетку, если флюс жидкий, можно даже обмакнуть ее кончик в нее, и кладем на образовавшиеся на плате “сопли” из припоя. Затем прогреваем сверху, придавив жалом паяльника, и проводим оплеткой вдоль контактов.

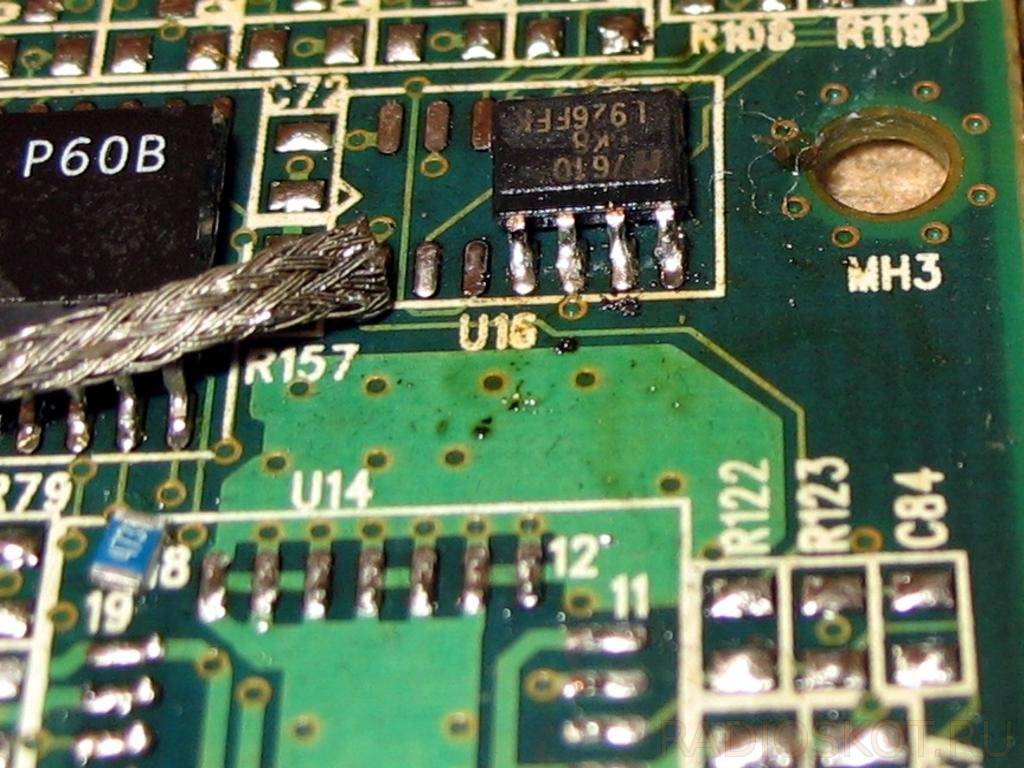

Выпаивание радиодеталей с оплеткой

Таким образом весь припой с контактов впитывается в оплетку, переходит на нее, и контакты на плате оказываются очищенными полностью от припоя. Затем эту же процедуру, нужно проделать со всеми контактами микросхемы, если мы собираемся запаивать микросхему в другую плату, или в эту же, например после прошивания с помощью программатора, если это микросхема Flash памяти, содержащая прошивку BIOS материнской платы, или монитора, или какой либо другой техники. Эту процедуру, нужно выполнить, чтобы очистить контакты микросхемы от излишков припоя. После этого наносим флюс заново, кладем микросхему на плату, располагаем ее так, чтобы контакты на плате строго соответствовали контактам микросхемы, и еще оставалось немного места на контактах на плате, по краям ножек. С какой целью мы оставляем это место? Чтобы можно было слегка коснувшись контактов, жалом паяльника, припаять их к плате. Затем мы берем паяльник ЭПСН 25 ватт, или подобный маломощный, и касаемся двух ножек микросхемы расположенных по диагонали.

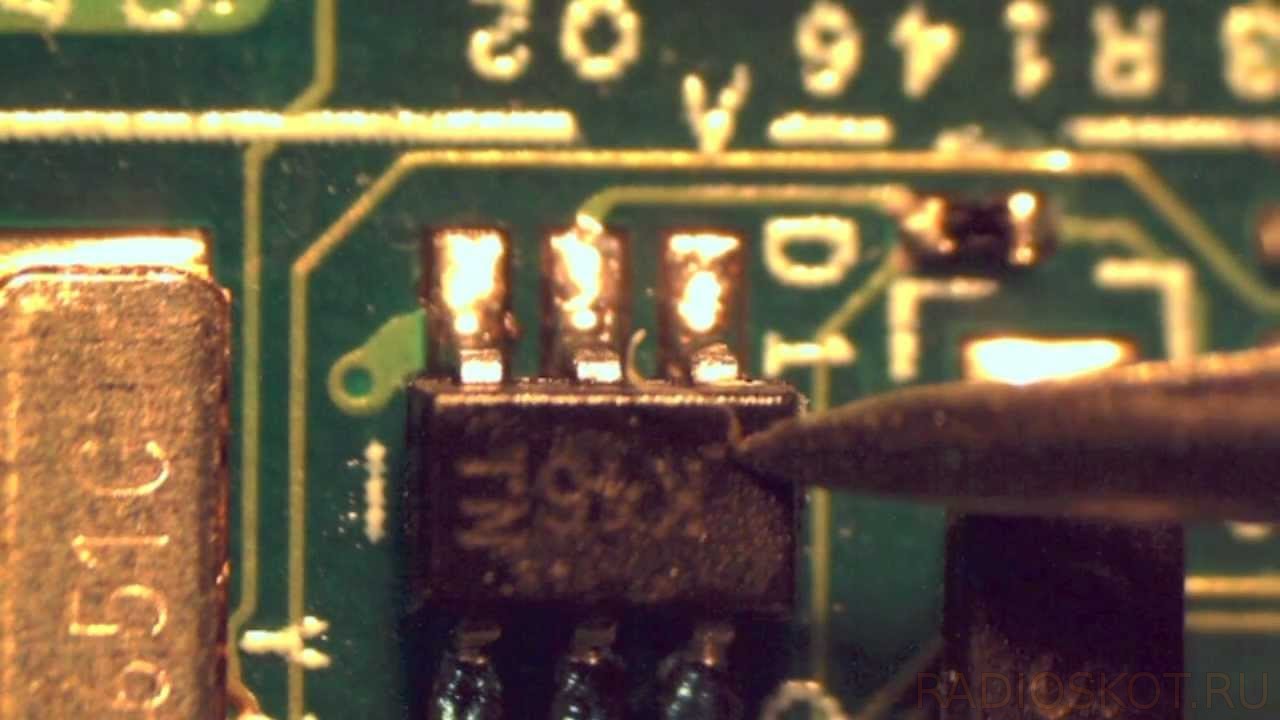

Припаивание SMD радиодеталей паяльником

В итоге микросхема у нас оказывается “прихвачена”, и уже не сдвинется с места, так как расплавившийся припой на контактных площадках, будет держать микросхему. Затем мы берем припой диаметром 0.5 мм, с флюсом внутри, подносим его к каждому контакту микросхемы, и касаемся одновременно кончиком жала паяльника, припоя, и каждого контакта микросхемы. Использовать припой большего диаметра, не рекомендую, есть риск навесить “соплю”. Таким образом, у нас на каждом контакте “осаждается” припой. Повторяем эту процедуру со всеми контактами, и микросхема впаяна на место. При наличии опыта, все эти процедуры реально выполнить за 15-20 минут, а то и за меньшее время. Нам останется только смыть с платы остатки флюса, растворителем 646, или отмывочным средством Flux Off, и плата готова к тестам, после просушивания, а это происходит очень быстро, так как вещества применяемые для смывания, очень летучие. 646 растворитель, в частности, сделан на основе ацетона. Надписи, шелкография на плате, и паяльная маска, при этом не смываются и не растворяются.

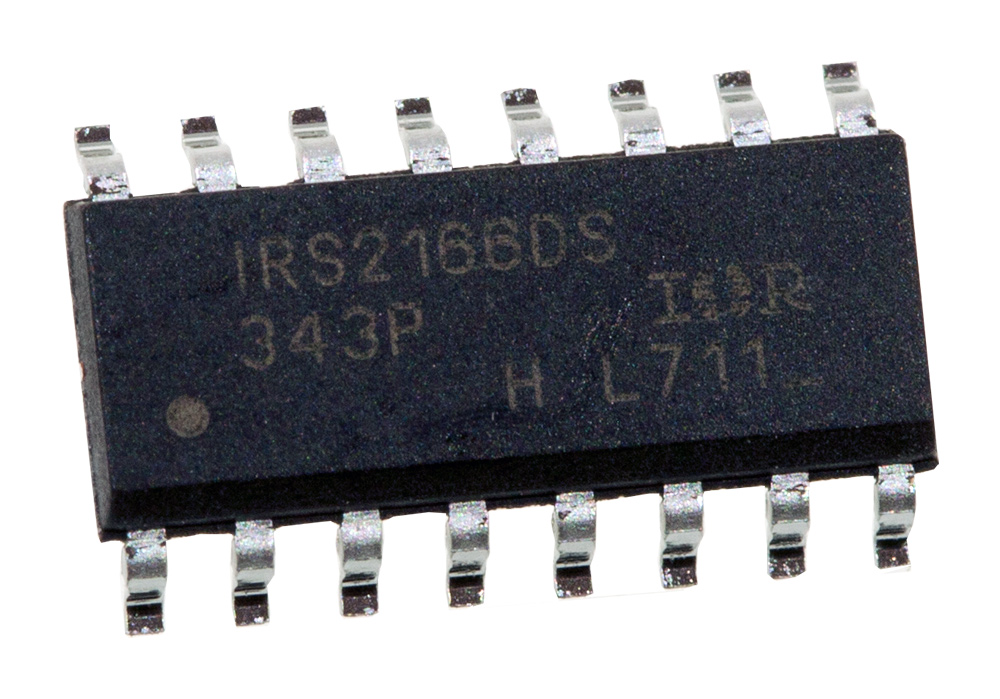

Единственное, демонтировать таким образом микросхему в корпусе Soic-16 и более многовыводную, будет проблематично, из-за сложностей с одновременным прогреванием, большого количества ножек. Всем удачной пайки, и поменьше перегретых микросхем! Специально для Радиосхем — AKV.

Инструментальная электроника развивается одновременно с электроникой общей, что выливается в непрерывное совершенствование применяемых во время ремонта инструментов.

Одним из таких инструментов стал паяльный фен. Многие современные бытовые приборы, такие как телевизоры, планшеты, ноутбуки, можно отремонтировать только с его помощью.

В каких случаях паять феном не получится

Паяльный фен как правило достигает мощности не боле 500 Вт. Чем меньше мощность, тем меньше можно прогреть площадь платы.

Для массивной платы необходим нижний подогрев. Чаще всего это плита, которая нагревается до 100 – 200 °C. Печатную плату получится равномерно прогреть. А с помощью фена довести до плавления припоя.

Так же можно использовать строительный фен. Он имеет большее сопло, и его мощность может быть до 3000 Вт. Однако, строительный фен тоже не выход. Из-за того, что греется только деталь и небольшое окружающее пространство вокруг, после пайки плата деформирмируется от высокой разницы нагрева, тем самым отрываются выводы от площадок (особенно это кается больших BGA деталей).

Необходимость в демонтаже радиоэлементов возникает в нескольких случаях:

• Демонтаж неисправного элемента;
• Ошибочная установка радиодетали;
• Выпаивание из платы – донора ввиду отсутствия новой микросхемы.

Во всех этих случаях, кроме первого, основные условия – сохранение целостности и рабочего состояния выпаиваемой детали и целостность печатной платы.

Для выполнения этих работ требуется соблюдение аккуратности и несложных правил, которые были разработаны еще тогда, когда большая часть номенклатуры радиодеталей была в дефиците. Остро стоял вопрос, как выпаять дорогую микросхему из платы, не повредив ее.

Зачем это нужно

Чтобы выпаять радиодетали из платы, нужно заранее подготовить некоторые инструменты и материалы. Например, в процессе демонтажа точно понадобится паяльник, без которого провести этот процесс невозможно.

Но кроме паяльника могут пригодиться и другие инструменты:

Подготовьте пинцет, который поможет извлекать разогретые радиодетали. Можно использовать другие зажимы, например, зажим вида «крокодил», как на фотографии ниже. С помощью зажима можно плотно захватить деталь, кроме того, зажимы хорошо отводят тепло.
Для проведения демонтажа может пригодиться полая игла. Они стоят недорого и встречаются во многих строительных магазинах

Такая игла поможет Вам за короткий промежуток времени и осторожно выпаять деталь.

Оплётка для демонтажа. Выполняет роль губки

Данный материал впитает в себя припой, благодаря которому можно очистить плату.
Приобретите оловоотсосы. Цель применения этого инструмента кроется в названии. Такое приспособление послужит хорошим помощником при выпаивании радиодеталей.

Вам будет лучше видно все детали, и Вы не столкнётесь со многими проблемами в процессе демонтажа.

Типы микросхем

В настоящее время существует ряд корпусов, но наиболее широко распространены всего два, да и по факту все остальные разновидности являются вариантами двух основных типов:

• DIP – грубо говоря, этот вариант корпуса для внутреннего монтажа, ножки этого контроллера помещаются в отверстия на плате;
• SMD – этот тип микрочипов предназначен для поверхностного монтажа, в этом случае на плате размещаются «пятачки», к которым и припаяны ножки микросхемы.

Каждый вариант обладает своими достоинствами и недостатками. Но в рамках статьи интересны их особенности в плане распайки. Как выпаять микросхему в том или ином корпусе, разберём чуть ниже.

Сборка термофена своими руками

Главное предназначение термофена – это спайка материалов. Такие материалы, как каучук, линолеум, ПВХ-пленка, спаиваются с помощью наполнения сварного шва сплавом присадочного жгута, этого можно достичь горячим воздушным потоком. Расплавление жгута происходит с помощью его нагрева до 350С. Такой способ является основным во время пайки линолеума при настиле на пол. Термофен значительно упрощает задачу изгибания пластиковых труб, листов и профилей. Прогрев при изгибе пластика обеспечивается в диапазоне температур 350-450С на пониженной скорости воздушного потока. Нагрев пластика обязан происходить постепенно и медленно. Сборка термофена своими руками начинается с создания спирали нагревательной части. Спираль накручивается на стальную проволоку сечением 4-7 мм с натяжкой. Спираль желательно наматывать проволокой из фехраля или нихрома сечением 0,5-0,6 мм. Размер спирали высчитывается с учетом условия, что ее электрическое сопротивление будет составлять приблизительно 75-95 Ом.

Спираль обматывают на трубчатое основание от галогенной лампы для прожектора или паяльника (к примеру, паяльник ЭПСН100). Витки спирали укладывают равномерно по все площади основания с небольшим зазором (контакт витков друг с другом недопустим). Сверху уложенной спирали закрепляется слой из асбеста или с натяжной наматывается слой стекловолокна. Данный слой лучше всего закрепить термоустойчивым клеевым составом. После на слой клея одевается термоизоляционная трубка (кварцевое стекло, керамика, фарфор и так далее). Концы спирали нужно вывести наружу. При этом торцы нагревательного элемента и участки вывода лучше всего обработать термоустойчивым клеем.

Собранный нагревательный элемент устанавливается во внутренний канал корпуса термофена. Но предварительно нужно место установки проложить кварцевыми пластинами, слюдой или асбестом, для дополнительной термоизоляции. Выходы спирали, с помощью винтового крепления, соединяются с проводом электрического питания. Этот электропровод обязан иметь теплостойкую изоляцию – волокнистую изоляцию либо фторопласт. Провод нужно проложить через пусковой включатель и реостат для регулирования напряжения, которое подается на спираль.

В обратной части корпуса закрепляется воздушный нагнетатель четко соосно с отверстием нагревательного элемента. Если компрессор или нагнетательный элемент не может поместиться в корпусе, то его можно зафиксировать снаружи торца корпуса. В данном случае к нему нужно присоединить направляющую трубке для потока воздуха. Данная трубка обязана проходить к нагревательному элементу изнутри корпуса и устанавливаться четко соосно его каналу.

От нагнетателя выводятся провода для электрического питания, которые подсоединяются с проводом для нагревателя таким образом, чтобы включатель одновременно мог управлять питанием двух элементов. Реостат регулировки воздушного потока необходимо ввести в цепь электропровода для нагнетателя – его работа не зависит от включения нагревателя.

Электропровод питания выводится наружу внизу рукояти корпуса, а клавиша или кнопка включателя и рычаги реостатов крепятся в удобном вам месте с наружно стороны корпуса. После половинки корпуса соединяются и крепятся между собой. Монтируется концевая часть из термоизоляционного материала в форме конуса или цилиндра. Крепится металлическое сопло. В конструкции лучше всего предусмотреть сменные сопла с различным выходным диаметром.

Принцип работы термофена

Фен для пайки своими руками работает таким образом. Во время нажатия на спусковую кнопку включается нагреватель и вентилятор. Нагретый воздух узким потоком перемещается в необходимую точку. При достижении установленной температуры, воздушный поток расплавляет флюс и припой, а также нагревает соединяемые детали. Таким образом, происходит спайка деталей.

Пайка микросхем

Если есть желание применить фен в роли паяльника небольших деталей, к примеру, микросхем, то температуру воздушного потока необходимо повысить до 750-800С. Прогретый воздух обязан расплавить припой и в тоже время раскалить металл спаиваемой детали практически докрасна. Воздушный поток обязан иметь узконаправленную форму. Для этого термофена мощность нагревательной части нужно повысить до 2,3-2,6 кВт. В значительной мере увеличивается требование к термической устойчивости материала корпуса аппарата, а рукоять при этом обязана иметь температуру, которая комфортна для рук человека, чтобы пайка не превратилась в муку. В некоторых конструкциях фенов для удобства эксплуатации и в роли дополнительной тепловой защиты устанавливается резиновое покрытие рукояти.

Основные способы демонтажа микросхем

Перед тем как начинать выпаивать микросхемы, необходимо определить, какой тип корпуса детали используется в конкретном случае. Несмотря на большое разнообразие радиодеталей, существует два основных вида крепления микросхем на печатной плате:

• ножки микросхемы вставляются внутрь специальных отверстий на плате;
• монтаж поверхностного типа предусматривает наличие на плате контактных площадок, к которым припаиваются ножки радиодетали.

Существует несколько способов с применением различных инструментов для пайки, которые позволяют эффективно упростить процесс демонтажа микросхем:

• прогрев места соединения контактной площадки с ножкой радиодетали одним паяльником;
• демонтаж микросхемы с помощью металлической оплетки коаксиального кабеля;
• применение специального отсоса, способствующего удалению припоя от места пайки;
• использование медицинской иглы для демонтажа;
• выпаивание микросхемы с помощью металлических теплопроводящих пластин;
• использование специальных составов с пониженной температурой плавления (сплав «Розе» или «Вуда»).

Выбор способа демонтажа во многом зависит от знания технических характеристик микросхемы (температуры нагрева, типа корпуса), а также от практических навыков радиолюбителя.

Что необходимо для работы

Паяльный фен, который еще называют термовоздушной паяльной станцией, представляет собой многокомпонентный инструмент с большим числом функций, для ремонта современных устройств. Он позволяет выполнять пайку компонентов СМД, конденсаторов, светодиодов и других деталей. То же касается и чипов BGA-типа, делающих монтаж более плотным. Сегодня почти каждая электронная начинка в современных устройствах изготовлена таким образом.

Чтобы паять смд-компоненты, необходимы такие материалы и приборы:

• собственно, сам фен;
• насадки к нему;
• флюс с паяльной пастой;
• оплетка из меди;
• какое-нибудь приспособление для поддевания деталей (пинцет, например);
• средне-мягкая щеточка;
• линза;
• паяльник с более тонким жалом по сравнению со стандартным;
• трафарет для «перекатки».

Оплетка для выпайки деталей

Многие профессионалы, а так же радиолюбители не понаслышке знают о достоинствах такого вспомогательного «инструмента», как оплетка для выпайки. Правильное ее применение в работе, позволяет быстро и качественно избавляться от олова на контактах, без их повреждения.

Оплетку можно:

• Приобрести в магазине. Насчитывается огромное количество видов;
• Изготовить самостоятельно из подручных материалов.

Выпаивание деталей при помощи оплетки происходит следующим образом. Нагревается до нужной температуры паяльник. К нужному контакту прикладывается оплетка и производится нагрев контакта паяльником. Затем небольшими круговыми движениями убирается олово с контакта.

Покупка оплетки не составит огромного труда. Но из – за ее немалой стоимости и высокого расхода при работе, отличным решением будет, изготовить ее своими руками. Для этого понадобится коаксиальный (радиочастотный) кабель или старые многожильные провода небольшого сечения.

Для изготовления оплетки из кабеля, понадобится небольшой его отрезок. Удаляется верхняя изоляция. Затем снимается медная оплетка кабеля (берите небольшие отрезки, это обеспечить удобное снятие оплетки). Снятую оплетку необходимо сплющить и пропитать спирто – канифольным флюсом.

Что бы сделать оплетку из проводов, понадобиться несколько мелких проводов (подойдут от наушников). Снимается изоляция, несколько проводков скручиваются вместе. Далее их нужно расплющить при помощи молотка. Осталось пропитать флюсом.

Использование медицинских иголок

Приобретается такой инструмент в обыкновенной аптеке. Толщина иголки не должна быть очень большой, чтобы пролезала в монтажное отверстие, но и не слишком маленькой, иначе ее нельзя будет поместить на вывод микросхемы. Кончик иглы необходимо спилить, чтобы получилась некая трубочка.

Сама иголка помещается на вывод микросхемы, а место спая разогревается паяльником. Далее иголка проходит в монтажное отверстие, где ее нужно начинать сильно вращать, до того момента, как припой застынет. После этого можно считать, что ножка микросхемы была изолирована от припоя, а значит и сам элемент может быть освобожден.

Распайка микросхемы – очень трудный и кропотливый процесс. Необходимо правильно подобрать инструменты, чтобы работать было намного проще. Паяльник нужно использовать в самую последнюю очередь, когда больше ничего нет под рукой. Главное следить, чтобы микросхема не перегревалась, иначе система полностью выйдет из строя.

Что такое пайка

Не ссылаясь на «википедию», объясним своими словами. Пайка, это соединение металлических контактов с помощью токопроводящего расплава, с последующим его застыванием. При этом, в отличие от сварки, ни одна из соединяемых деталей не должна плавиться в процессе. Разумеется, после застывания токопроводящего расплава (припоя), должна быть обеспечена надежная электропроводимость соединения. Сопротивление контактов не может влиять на характеристики электросхемы.

Общие правила работы с паяльником (подробно все эти пункты мы рассмотрим в обзоре)

Место соединения должно быть механически зачищено от загрязнений, защитного покрытия и окислов (если позволяют размеры и конструкция деталей и проводников)

На чем можно акцентировать внимание: некоторые металлы в принципе не могут быть очищены от оксидной пленки, по крайней мере на воздухе. Только под непрерывным слоем специальных флюсов (речь идет об алюминии и сплавах на его основе)

Дело в том, что «крылатый металл» окисляется моментально.
Для обезжиривания точки соединения применяются специальные очистители: флюсы. Они не должны оказывать разрушающего воздействия на металл, с которым вы работаете. Даже если место соединения кажется идеально чистым, пайка без флюса практически невозможна. При касании нагретого жала паяльника, происходит термическое окисление.

А флюсы при нагреве активируют свои очистительные свойства, и не просто удаляют невидимые загрязнения, но и препятствуют окислению.

Для различных материалов разработаны специальные флюсы. Используются даже кислоты.

Форма и размеры рабочего кончика жала паяльника должны соответствовать контактам и условиям пайки. Материал не имеет значения: это может быть медь, керамика, или твердые сплавы, покрытие серебряным напылением.
Выбор мощности — для пайки печатных плат подойдет диапазон 25–60 Вт. Слишком высокая температура может не просто перегреть место пайки, некоторые радиодетали выходят из строя при термическом воздействии. Обратная сторона медали: низкая температура будет отводиться из зоны пайки массивными контактами или толстым теплопроводным проводником. Придется долго держать жало в рабочей зоне — отсюда снова перегрев деталей. Например, когда встает вопрос, как выпаять конденсатор, важно точно знать градус. Золотое правило пайки: высокая температура и кратковременный нагрев. Это умение приходит только вместе с опытом.
Подбор припоя. С точки зрения адгезии — все виды работают неплохо. То есть, подбор для определенного металла контактов — это не задача №1. А вот к температуре плавления следует относиться внимательно. С одной стороны, легкоплавкие составы позволяют минимизировать тепловое воздействие на детали. С другой стороны — это создает две дополнительные проблемы:Во-первых, легкоплавкий припой так же быстро «отпаивается». Если температурный режим контактного соединения не очень благоприятен, есть возможность потери контакта при работе.Во-вторых, вы обязательно столкнетесь с тем, что припой уже в жидком состоянии, а контакты еще не прогрелись для нормальной адгезии. В результате снова перегрев точки пайки.

Повторимся, это лишь теоретические основы, из которых пока не ясно, как паять паяльником. Подробные инструкции увидите далее.

Как выпаять деталь с помощью паяльника и иглы

Чтобы долго не рассказывать весь процесс, мы нашли для вас в сети вот такое видео. Посмотрев его, вы сможете понять, как безопасно вытянуть радиодеталь из платы.

Если использовать оплетку, то здесь вообще ничего сложного нет. Перед началом пайки необходимо намочить конец обмотки канифольно-спиртовым флюсом. Затем помещаем оплетку на место выпаивания (припой). Оплетку нужно прогреть жалом паяльника, она должна впитать в себя припой. Затем можно без усилий вытянуть вывод из деталей. Такой способ является самым простым, но далеко не всегда под рукой может оказаться оплетка.

Также читайте:Как сделать проектор для мобильного своими руками.Как меньше платить за свет.Что делать если соседи воруют электричество.

Одним паяльником

Отпаять детали с платы обычным паяльником можно, если захватывать припой смоченным во флюсе жалом. Суть этого известного метода заключается в том, что после удаления очередной порции расплавленного олова оно стряхивается или обтирается о влажную тряпку. При каждом подходе остриё наконечника заново смачивается кисточкой со свежим флюсом, после чего производится захват очередной порции расплава. Перед смачиванием рекомендуется хорошо прогреть жало в обычной паяльной канифоли.

Для беспрепятственного удаления деталей с большим количеством контактов (исключая планарные микросхемы) такая операция должна повторяться несколько раз. При её выполнении нужно следить за тем, чтобы контактные пятачки не перегрелись и не оторвались впоследствии вместе с ножками.

После того, как основная масса припоя удалена с соединительных площадок – можно будет с небольшим усилием поддеть микросхему со стороны платы и отделить её, выпаяв полностью.
