Расчет и сборка антенны «тройной квадрат» для dvb-t2

Антенна для 3g модема: лайфхак по изготовлению своими руками

Немало людей в современном мире использует мобильный интернет — с помощью него человек может дистанционно общаться, получать информацию и даже работать. Но не всегда провайдер предоставляет пользователям стабильную скорость соединения из-за особенностей приёма связи, который может быть ограничен особенностями рельефа, большим расстоянием до передатчика и прочими факторами.

Самодельная антенна для 3g модема поможет вам улучшить скорость и дальность приёма сигнала. Предлагаем вам несколько инструкций, как сделать антенну для 3G модема своими руками.

Способ Харченко

Недавно мы писали, как своими руками сделать антенну для приёма телевидения. Но знали ли вы, что аналогичным образом можно сделать самодельную антенну для 3G модема?

Нам потребуется:

• Медный провод или проволока, потребуется участок примерно в 30 сантиметров;
• Коаксиальный кабель сопротивлением 50 или 75 Ом;
• Разъём для подключения антенны к модему;
• Кусок фольги или DVD-диск в качестве рефлектора;
• Инструменты: нож, паяльник, пассатижи, клей, линейка и карандаш;
• Пластиковая крышка от бутылки для разделения антенны от рефлектора.

Изготовление биквадрата Харченко

На фотографиях самодельных антенн для 3G модемов можно увидеть его примерный вид. Для начала необходимо сделать на медной проволоке разметку карандашом: длина внешней стороны каждого из квадратов должна составлять примерно 35-36 мм.

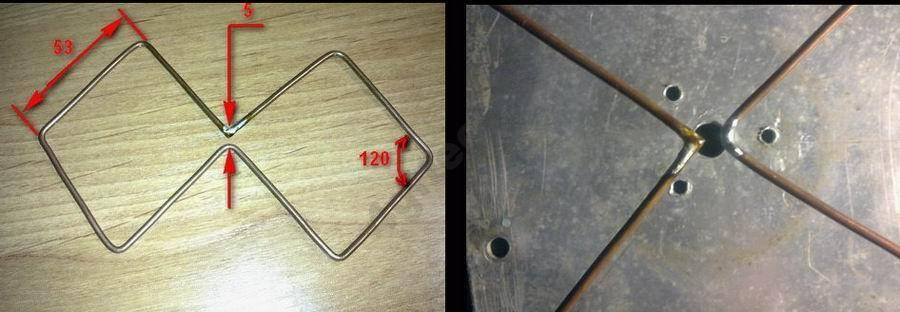

Аккуратно погнуть проволоку по разметке, помогая себе пассатижами. Должна получиться симметричная конструкция из двух квадратов, соприкасающихся углами. Оставшиеся куски проволоки удалить.

Проделать в крышке отверстие, в него продеть конец кабеля. Кабель раздилать, оголив внутренний проводник и экран для пайки.

Через отверстие вставить диск-рефлектор в провод, продвинуть его к антенне и приклеить к крышке. Припаять к кабелю с другой стороны разъём для подключения к модему. Подсоединить антенну к модему. Наслаждаться результатом своей работы!

Антенна «двойное кольцо»

Следующий способ создания самодельной антенны сложнее в исполнении, но даёт больший эффект. Для его выполнения потребуется:

• Медная проволока или провод;
• Рефлектор — плоская длинная консервная банка, кусок фольги и т.д;
• Коаксиальный кабель с сопротивлением 75 Ом;
• Короткая металлическая трубка, в которую можно продеть кабель;
• Разъём для подключения антенны к модему;
• Инструменты: паяльник, нож, линейка и карандаш.

Подробная инструкция по изготовлению:

• Поищите в Интернете схему Bi-Loop антенны для 3g модема  — на ней вы увидите похожую на антенну Харченко конструкцию, но в виде двух колец;
• Сделать карандашом на проволоке разметку: для волн длиной 2050 МГц длина каждого кольца должна составлять примерно 146 мм;
• Аккуратно согнуть из проволоки двойное кольцо. Также можно изготовить два кольца с зазорами длиной примерно 3 мм и припаять их концами друг к другу, оставив зазоры открытыми;
• Изготовить рефлектор. Минимальные размеры: высота — 120 мм, ширина — 170 мм. Подойдёт любая металлическая панель, из подручных средств можно использовать фольгу или жесть от консервной банки;
• Проделать посередине рефлектора отверстие, через которое вставить металлическую трубку —со стороны соединения с антенной длина трубки должна составлять примерно 18 мм! Припаять трубку к рефлектору с другой стороны;
• Разделить ножом кабель: экран следует запаять, а проводник слегка оголить;
• Продеть кабель в трубку и припаять к ней антенну: верхнюю часть следует припаять к проводнику, а нижнюю — к медной трубке;
• Запаять трубку и оплётку кабеля;
• Дополнительно для усиления сигнала можно использовать спутниковую тарелку, установив готовую антенну на кронштейн;
• Другой конец кабеля следует соединить с разъемом для подключения к модему с помощью паяльника;
• Подключить антенну к модему. Готово!

Теперь вы знаете несколько способов, как сделать антенну для 3G модема своими руками. Приведённые выше способы должны помочь вам решить проблемы с низкой скоростью интернет-соединения.

Установка антенны Харченко для ТВ

Использование антенны стало набирать популярность после появления радиосвязи. Инженер Харченко в 1961 года разработал конструкцию в виде двух ромбов, с помощью которой стало возможно ловить передачи. Такой прибор используется и сегодня, однако уже для цифровых сигналов.

Антенна Харченко – палочка выручалочка для тех, кто хочет сэкономить. Она пользуется высоким спросом на дачных участках и в сельской местности.

В данной статье описан монтаж данной конструкции, а также доступные расчеты антенны Харченко для цифрового ТВ.

Антенна Харченко для цифрового ТВ

В 60-х годах прошлого столетия, Харченко сконструировал антенну, составляющую двойной квадрат из проволоки. Незамкнутыми углами квадраты соединяются между собой. В этом же месте подключаются к телевизионному кабелю. В свою очередь, на задней части конструкции устанавливается решетка из такого материала, который может провести ток.

Бабочка — одно из названий антенны

В простонародьи, данная конструкция имеет и другие названия. Часто ее называют:

• Зигзагообразная антенна Харченко;
• Восьмерка;
• Бабочка;
• Биквадратная антенна телевизора.

В настоящее время, успешно используется антенна Харченко не только для аналогового телевидения, но и для цифрового. Это связано с активным переходом телевидения на новый формат – цифровой. Он ведется на частотах дмв расчета на каналах 21-69 способом мультиплекса. А поэтому и конструкция должна быть подходящей.

Поскольку не все телевизоры оснащены встроенной антенной, то сообразительные хозяева изготавливают самодельные антенны Харченко для цифрового ТВ, их еще называют – домашние самоделки. Такие приборы работают не хуже купленных на рынке.

В данном видео вы подробнее узнаете о данном антенне:

Действительно, такое устройство обладает преимуществами, которые сложно опровергнуть:

• сборка такой конструкции требует минимум деталей и навыков;
• можно собрать даже школьнику средних классов;
• монтаж занимает около получаса;
• бюджетность;
• бессбойное функционирование устройства.

Далее, будет подробно рассказано о монтаже в домашних условиях.

Важно! Если вы до сих пор не знаете, как выглядит этот прибор, рекомендуется просмотреть чертеж ТВ-антенны Харченко заранее в интернете, просто открыв картинки. Монтаж любого прибора можно разделить на этапы

Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена

Монтаж любого прибора можно разделить на этапы. Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена.

Поэтому, сборку антенны этого вида делят на такие стадии:

• подготовительная работа;
• сборка;
• испытание.

Так и в нашем случае, советуется рассматривать все поэтапно.

Подготовительная стадия

Начинать любую работу нужно с узнавания, какие материалы и инструменты потребуются для монтажа.

Для того чтобы собрать Z-антенну для цифрового ТВ своими руками в домашних условиях, понадобятся следующие элементы:

1. Проволоки. Желательно использовать проволоку из меди или алюминия, диаметр которой составляет в среднем 3 мм. Если под рукой нет проволоки, а имеется трубка или полоса, которая проводит ток, из аналогичного материала, то можно выгнуть и эти элементы.
2. Кабель коаксиальный.
3. Штекер.
4. Крепление для конструкции. Оно зависит от месторасположения будущего прибора. К примеру, на последних этажах высотного дома, такую установку можно повесить на окно или на шторы. Если же приспособление будет использоваться в частном секторе, то прикрепить ее лучше к шесту на крыше.

Антенна Харченко для телефона

Выносная антенна направленного действия способна существенно увеличить возможности мобильного телефона и повысить качество связи при нахождении абонента в отдаленной местности. В продаже не всегда можно встретить наиболее подходящий вариант, поэтому лучшим выходом из положения становится антенна Харченко для сотовой связи, изготовленная из подручных материалов своими руками.

Наиболее доступный вариант представляет собой стандартную конструкцию, рассмотренную выше. Такая антенна размеры должна иметь исходя из конкретных условий эксплуатации. Все необходимые материалы продаются в хозяйственном магазине. Наиболее простые конструкции могут напрямую соединяться с кабелем и не требуют каких-либо специальных настроек.

Необходимо в первую очередь запастись медной проволокой, диаметром 2-3 мм. Можно взять изолированный провод и снять с него изоляцию. Если соединения будут производиться без пайки, потребуются специальные разъемы для антенн F-типа и соединители. Когда планируется две антенны Харченко соединить в параллель возможно понадобится рефлектор, который может быть жестяным или алюминиевым. Изоляция стыков выполняется с помощью термоусадочной трубки или изоленты. Для соединения методом пайки потребуется паяльник.

Медная проволока, подготовленная заранее, изгибается и превращается в зигзагообразную рамку, представляющую собой два ромба. Стороны каждого из них имеют длину 80 см, а общее расстояние между противоположными углами составит 226 см. Далее калькулятор антенны определяет точку соединения этих ромбов, как место соединения с кабелем. К данной точке припаивается кусок кабеля, размером 50 см, а к его противоположному концу накручивается разъем F-типа. Далее к разъему подключается основной кабель необходимой длины.

В некоторых случаях расчет антенны Харченко онлайн предполагает установку рефлектора, значительно усиливающего прием сигнала в определенной местности. Конструкция получается такая же, как антенна для т2, когда выполняется соединение между собой нижнего конца рамки и рефлектора через оплетку кабеля. С этой целью в рефлектор дополнительно вкручивается болт длиной 50 мм, к которому с помощью стяжки притягивается разъем F-типа. Предварительно к этому разъему припаивается кабель и рамка, расположенная на расстоянии свыше 40 мм. Таким образом, антенна Харченко для мобильного телефона, сделанная самостоятельно в наиболее простом варианте, готова к использованию.

Для непосредственного соединения приемного устройства с мобильным телефоном используется пигтейл, представляющий собой специальный провод. Один его конец соединяется с антенным кабелем, а другой – при помощи разъема с антенным гнездом телефона. В данном случае проблема рассчитать антенну отсутствует и какие-либо отдельные настройки не требуются, достаточно всего лишь наиболее оптимально расположить антенну, ориентируясь на качество принимаемого сигнала. Мачту с приемным устройством рекомендуется устанавливать, как можно ближе к дому, лучше всего возле окна, чтобы максимально уменьшить длину кабеля.

Тестирование

Собранную антенну необходимо проверить. Чтобы протестировать цифровое телевещание, на приставке в главном меню или телевизоре нужно запустить автонастройку каналов. Такая процедура займёт всего несколько минут.

Для поиска каналов в ручном режиме потребуется ввести их частоту. Чтобы не тратить время на осуществление полного поиска, а также при наличии уже настроенных каналов, можно облегчить этот процесс. Для этого выбираются два канала, на каждом из них устанавливается частота любого канала от разных пакетов (каждый из этих мультиплексов для вещания всех телеканалов использует один частотный диапазон).

Для тестирования изготовленного устройства достаточно убедиться в качестве телевизионной трансляции. Хорошее качество изображения будет свидетельствовать о правильности выполнения работ. В итоге будет или получена качественная картинка, или она будет полностью отсутствовать.

При появлении помех можно попробовать повернуть антенну, наблюдая за изменением качества изображения. При определении оптимального расположения телеантенны её необходимо прочно зафиксировать, но обязательно в направлении телевышки.

Антенна Харченко – универсальный и практичный прибор, обеспечивающий приём слабых сигналов. Устройство можно собрать собственноручно и использовать вместо заводской антенны с усилителем. Изготовление антенны под силу каждому человеку. Достаточно найти материал, выполнить правильные расчёты и в точности следовать полученным сведениям при изготовлении прибора.

Связь и антенны Харченко

Позже станет очевидным: устройство оригинальной антенны Харченко, мягко говоря, отличается от обозреваемого сегодня в сети. Не то чтобы любили, как говаривал Маяковский, копаться в доисторическом г…., но основы теории необходимо изучить, дабы избежать ошибок, знать особенности работы конструкции. Собираемся рассказать, как самостоятельно сделать антенну Харченко. Автор монографии избегает дачи указаний по выбору толщины проводов, говорит: снижение диаметра негативно влияет на диапазон. Самодельная антенна Харченко способна покрыть цифровое телевидение спектра 470 – 900 МГц. Характеристики устройства восхитительные, согласование не отличается великой сложностью. Расскажем, как сделать антенну Харченко, избегая углубляться в теорию. Рудокопам рекомендуем поштудировать оригинальное тематическое издание автора.

Антенна

Длина провода биквадрата частоты 14 МГц составляет примерно 21 метр. Столько кабеля-полевки понадобится, чтобы сделать нехитрое приспособление. Запитывается устройство телевизионным коаксиальным проводом (волновым сопротивлением 75 Ом). Очевидцы уверены: настройка антенне Харченко не требуется. Последнее склонны авторы считать небольшим (гигантского размера) преувеличением. Вдумайтесь! Можете бороздить природный ландшафт, устлав спину двумя мотками провода:

• моток полевки;
• моток коаксиального телевизионного кабеля.

Потом разверните антенну, дальность действия которой просто восхитительна. Поляризация зависит от того, каким боком повернуть восьмерку. Расположим нехотя, как пишется значок циферки в учебниках арифметики – станем принимать телевидение, завалим набок, образуя бесконечность – ловиться начнет радиовещание. Поскольку полевка хорошо гнется, разгибается обратно: не нравится один канал, можем быстро сориентировать антенну на другой. Проблема опостылевшая: лишний провод, который излишен полезным нуждам, придется либо обрезать, либо смотать бухтой, разместить так, чтобы не создавалось помех приему. А сие не такая тривиальная задача, как кажется первому встречному:

• положишь горизонтально – станет ловить телевидение;
• протянешь до земли – станет принимать вертикальную поляризацию промежуточный провод;
• повесишь на сук – ловиться будет вертикальная поляризация.

Каким боком ни поверни лишний кабель, как ни уложи, гарантирована помеха. Проверьте азимуты, постарайтесь найти, угол прихода вещания. Если направление единственное, обматываем проводом длинную палку, размещаем перпендикулярно линии взгляда на станцию, минимизируя до нуля паразитный эффект.

Всеволновая логопериодическая

Помимо работы с короткими волнами дециметрового диапазона, такая антенна может принимать сигналы в широкополосном спектре. Это полезная функция, если планируется принимать «цифру» в формате DVB-T2 и подключать источник аналогового сигнала.

Переход на цифровое вещание не означает полного ухода от МВ. От местных аналоговых станций никто не откажется, пока не заработает третий мультиплекс с местными каналами на всей территории России. Или пока не будет добавлено вещание четвертого (в формате 3G либо схожем).

Прием сигналов со всех диапазонов возможен в следующих случаях:

• В конструкции встроены вибраторы длиной не менее метра.
• Устройство имеет не только два штыря с вибраторами для дециметрового диапазона. У него как минимум пара «усов» с телескопическими штырями для приема метрового вещания.

Такая конструкция обычно характерна для комнатной антенны. На мачте или выносном настенном кронштейне трудно вручную раздвигать «телескопы» и ориентировать их в сторону передающей станции.

Возможны также конструктивные совмещения логопериодической антенны с плоской метровой, использование параллельного волнового канала и пр. Однако особо сложные конструкции требуют дополнительных расчетов как по коэффициенту усиления, так и по прочности антенны. Поэтому широкого распространения не получили устройства ни промышленного производства, ни собранные своими руками.

По той же причине почти не используются популярные в 60-х годах сферические телеантенны. У них очень интересные характеристики приема, но они слишком уж нетривиальны при расчетах, в конструировании и обслуживании. Проще рассчитать и изготовить волновой канал, плоский би- или триквадрат Харченко или логопериодическую антенну, чем подгонять сферу под частоты современного цифрового ТВ.

Антенна Харченко для приема DVB-T2

Сегодня существует несколько модифицированных версий антенны для цифрового ТВ, которые представлены приемником круглой, треугольной, «бабочка» и др. форм. Но самой стабильной и качественной остается именно биквадратный (двойной квадрат) вариант, сборка которого и будет рассматриваться.

Расчет

Перед изготовлением требуется рассмотреть исходные характеристики и провести расчет антенны Харченко. Чертежи и ее схема составляются на основе единственной величиной — частотой, на которой идет сигнал. Она измеряется в Герцах (Гц) и обозначается буквой F. Она напрямую влияет на длину электромагнитного излучения (ƛ), которая вычисляется формулой 300/F.

В качестве примера берется частота вещания первого и второго мультиплексов в Москве — 546 и 498 МГц (мегагерц). Следовательно, нужна двухдиапазонная антенна.

Подставляя оба значения в формулу, находится длина волны излучения сигнала:

• ƛ1 = 300/546 = 0.55 м = 550 мм;
• ƛ2 = 300/498 = 0.60 м = 600 мм.

В итоге получается длина волн 5.5 и 6.0 дм, для их приема нужны антенны диапазона ДМВ, которые называются дециметровыми. Теперь легко вычислить ширину волны в поперечнике, которой она проецируется на приемник. Она равна ½ длины и составляет 275 и 300 мм для первого и второго мультиплексов.

Для качественного приема цифрового сигнала размер каждого ребра биквадрата должен в точности соответствовать половине проецируемой ширины волны в поперечнике (или ее полудлины). В качестве материала может служить алюминиевая жила или медная трубка. Идеальным вариантом будет медная проволока 3 — 5 мм. У нее устойчивая геометрия и она хорошо гнется.

Сборка

Приемник изготовляется из двух независимых заготовок. Каждая из них будет представлять форму правильного ромб со сторонами 137.5 и 150 мм. Т.к. у данной фигуры все стороны равны, на разрыве будут короткие стороны. Для упрощения процесса нужно отрезать провод длиной 2х137.5 + 2х150 = 575 мм и от краев отмерить 150 мм, а также поставить отметку посередине. Отмеченные точки — это места изгиба. В итоге должно получиться два одинаковых ромба со смежными укороченными сторонами на разрыве.

На следующем этапе изготовления антенны для цифрового ТВ своими руками нужно соединить обе ромбовидные заготовки в единую конструкцию. Для этого их нужно расположить разрывами друг к другу и сварить симметричные концы. Если нет сварочного аппарата, можно использовать холодную пайку или надежный крепеж. В последнем случае заготовки должны быть соединены токопроводящим элементом!

Важно! У готовой самодельной конструкции должна быть ровная плоскость. Чтобы ее соблюсти рекомендуется перед спайкой или креплением зафиксировать заготовки.

Рефлектор

Приемник готов и осталось выбрать рефлектор. В качестве него может служить любая металлическая пластина или фазированная решетка (например, медный экран).

Его нужно выбирать с соблюдением двух условий:

• расстояние между рефлектором и приемником составляет ƛmax/7;
• площадь активной (токопроводящей) поверхности рефлектора на 20% больше площади биквадрата антенны;
• приемник должен «лежать» внутри плоскости рефлектора.

Сначала нужно вычислить площадь приемника, который включает два «квадрата», следовательно, она составит 2х(150х150) мм = 45 000 мм2. Для удобства подбора рефлектора лучше перевести значение в сантиметры — 45 000/100 = 450 см2. В итоге, площадь рефлектора должна быть более 450х1.2 = 540 см2. В качестве примера им может стать лист 20х27 см.

Важно! Учитывая, что из за «разрывов» фактическая площадь биквадрата меньше расчетной, в качестве исходной берется именно последняя. Во-первых, фактическую поверхность рассчитать невозможно

А во-вторых, такой подход гарантирует, что площадь рефлектора всегда будет >120% площади приемника.

Теперь нужно рассчитать расстояние между рефлектором и приемником — L = ƛmax/7 = 600/7 = 85.714 мм = 8.5714 см. В качестве практического берется округленное значение

Важно, чтобы между результатом и выбранным значением погрешность не превышала толщину проводника. При использовании провода диаметром 3 мм между приемником и рефлектором в данном случае расстояние может составлять 8.3 —8.8 см

К готовой антенне Харченко для цифрового ТВ припаивается один конец кабеля с сопротивлением 50 — 75 Ом, а к другому — штекер. Как подключить кабель к антенне? Это вопрос надежности — лучше к верхнему основанию, а нижнее использовать в качестве крепежа.

Советы и техника безопасности

Во время конструирования антенны Харченко стоит учитывать не только качество проводящих материалов или точность расчетов формул, но и технику безопасности, так как пользователю придется работать с токопроводящими элементами. Перед подключением к сети все оголенные концы проводов должны быть изолированы.

Для симметричных ромбов можно использовать алюминиевый прут, однако данный материал заметно уступает по качеству передачи сигналов медному проводнику.

Лучшим вариантом окажется использование медных хомутов или проволоки, которой можно будет скрепить выступающие концы. Также рекомендуется устанавливать конструкцию как можно выше, ведь от этого зависит скорость передачи.

Антенна из жестяных банок

Чтобы собрать простую антенну своими руками для цифрового ТВ , используйте коаксиальный провод, несколько алюминиевых или жестяных банок. Желательно также подготовить небольшую трубу из пластика. Выбор материала для основания очевиден – планка из древесины.

Советуем изучить Эквивалентное сопротивление

К материалу выдвигается только одно требование – внутренняя поверхность должна быть ровной, а не ребристой. Каждый желающий способен сконструировать телеантенну, придерживаясь простой пошаговой инструкции:

1. Сначала тщательно вымойте банки, а потом подождите, пока они высохнут.
2. Обработайте конец антенного провода.
3. Снимите изоляцию центральной жилы, а потом скрутите оплётку.
4. У вас есть два проводника, которые необходимо прикрепить к банкам.
5. Проводники при желании можно припаять, если под рукой есть необходимый инструмент. Альтернативный вариант – закрепить проводники саморезами.
6. Скрутите петли на концах проводников. В них нужно продеть саморезы, а уже потом закрепить их на банках.
7. Используйте мелкозернистую наждачную бумагу, чтобы тщательно отчистить металлическую поверхность банок, следует снять краску.
8. Закрепите банки на основании, которым может быть планка из древесины или пластиковая труба.
9. Универсальных замеров не существует. Всё необходимо просчитывать в индивидуальном порядке.
10. Вставьте антенный кабель в телевизор или ресивер и попытайтесь настроить цифровые каналы.

Из пивных банок

Жестяные и алюминиевые пивные банки использовать можно, но предварительно снимите краску мелкозернистой наждачной бумагой. Не стоит питать иллюзий, рассмотренный вариант – аварийное решение. Поэтому при оптимальном стечении обстоятельств в хорошем качестве и без помех будет транслироваться всего лишь несколько телеканалов.

Вне всяких сомнений, конечный результат определяется в связи с тем, как далеко расположен ретранслятор сигнала. Причиной появления дополнительных помех может стать ландшафт, деревья, высокие здания. Конечно, качество изготовления телеантенны тоже играет свою роль.

Делаем биквадратную антенну в домашних условиях

Самодельная антенна собирается за 30-40 минут. К тому же элементы конструкции изготавливаются из самых обычных материалов, которые с большой долей вероятности уже есть у вас дома или в гараже.

Необходимые материалы и инструменты

Основные материалы:

• медный провод сечением 1,5–5 миллиметров, длиной около метра;
• обычный антенный провод (коаксиальный), 3–5 метров;
• паяльник, соответственно, припой и канифоль;
• штекер для телевизора;
• напильник или наждачная бумага для зачистки провода;
• рулетка или линейка;
• маркер либо фломастер.

Дополнительные материалы, которые могут понадобиться:

• основа для антенны (например, деревянная рейка);
• клей;
• изоляционная лента.

Ручной расчет

Размеры антенны Харченко напрямую зависят от диапазона принимаемых частот.

Пример:

В Москве вещание 1 мультиплекса идет частоте 546 МГц (ТВК 30), 2-ого — на 498 МГц (ТВК 24 ). Я хочу принимать оба пакета, поэтому беру среднее значение:

(546 + 498)/2 = 522 МГц.

1. Вычисляем длину волны по формуле: λ = с/F, где: λ — длина волны; с — скорость света (3×108 м/с); F — частота.
2. Подставляем значения: λ = 300/522 ≈ 0,5747 м = 57,47 см.

Можно использовать полученную величину, но для практического применения она может оказаться слишком большой. Мы имеем право взять ровно половину или четверть длины волны:

λ/2 = 0,5747/2 ≈ 0,287 м = 28,7 см.

λ/4 = 0,4918/4 ≈ 0,143 м = 14,3 см.

Зная длину волны, производится расчет размеров рамки. На примере значения 575 мм получаем следующее:

• длина внешней стороны ромба: 575/4 = 143,75 мм;
• общая длина проволоки – 1150 мм.

Калькулятор антенны Харченко

Можно поступить проще: рассчитать все параметры с помощью онлайн-калькулятора. Алгоритм его работы аналогичен представленному выше, действие всех формул автоматизировано. На выходе получится готовый чертеж с размерами «двойного квадрата».

Калькулятор не помещается в окно полностью, поэтому прокручивайте голубое окно вверх-вниз, вправо-влево, чтобы заполнить все поля.

Сборка

1. Возьмите проволоку. Для антенны подойдет только медь (алюминий или другой металл надежно спаять не получится, а от качества соединения контактов будет зависеть чистота принимаемого сигнала).
2. С помощью линейки и маркера отметьте 8 одинаковых отрезков, длину которых (L1) вы рассчитали на калькуляторе.
3. На чистом листе бумаги нарисуйте шаблон будущей рамки телеантенны, соблюдая вычисленные размеры.
4. Согните проволоку по отметкам, ориентируясь на шаблон. Должна получится ровная восьмерка с углами 90°.
5. Используя напильник или наждачную бумагу, зачистите края проволоки и место сгиба граней, а затем зафиксируйте свободные концы тонкой медной проволокой.
6. Спаяйте концы между собой.
7. Возьмите антенный провод, оголите его примерно на 2 см для и припаяйте к рамке антенны: центральная жила на один сгиб, экран — на второй. На другой конец кабеля установите RF-штекер.
8. Заизолируйте все места пайки. Можно использовать силиконовый герметик или простую изоленту.

Настройка

После сборки включите телевизор и выполните поиск цифровых каналов. Если у вас приставка — запустите автопоиск на ней. Дальше анализируйте:

• Прием сигнала хорошего качества. Можно закрепить полученную рамку на любую поверхность при помощи клея или жидких гвоздей. Кабель тоже нужно зафиксировать, чтобы не нарушать слабое место пайки.
• Качество принимаемого сигнала недостаточно хорошее. Попробуйте переместить антенну: меняйте вертикальные и горизонтальные углы наклона. Если это не помогает, то нужно усилить принимаемый сигнал, используя рефлектор.

Расчет антенны

Узнаем свои частоты обоих пакетов DVB-T2 в своей местности. Для этого можно перейти на сайт Интерактивной карты ЦЭТВ и посмотреть какая вышка к вам ближе, один или оба пакета каналов вещает и на каких частотах. У нас в пригороде Санкт-Петербурга это 586 МГц и 666 МГц.

Теперь зная частоты пакетов нам нужно рассчитать длину стороны квадрата нашей DVB-T2 антенны. Она равна четверти длины волны.

Можно посчитать по формуле. Она довольно простая:

То есть для наших 586МГц: 300000000/586000000=0,51 метр. Четверть длины волны соответственно 0,51/4=0,127 метра или 12,7 см.

Для второго мультиплекса 666МГц рассчитываем аналогично и получаем 11,2 см.

Кому совсем лень считать по формуле могут воспользоваться автоматическим калькулятором для расчета антенны биквадрат Харченко по этой ссылке.

Нас интересует L1. H и B для антенны с рефлектором (решетка), усиливает сигнал. Я делал без него.

Теперь если мы делаем антенну на два пакета каналов DVB-T2, определяем среднюю длину. То бишь складываем наши длины и делим пополам.

L1=(12,7+11,2)/2=11,95 округляем до 12 см.

Антенна Харченко для приема DVB-T2

Сегодня существует несколько модифицированных версий антенны для цифрового ТВ, которые представлены приемником круглой, треугольной, «бабочка» и др. форм. Но самой стабильной и качественной остается именно биквадратный (двойной квадрат) вариант, сборка которого и будет рассматриваться.

Расчет

Перед изготовлением требуется рассмотреть исходные характеристики и провести расчет антенны Харченко. Чертежи и ее схема составляются на основе единственной величиной — частотой, на которой идет сигнал. Она измеряется в Герцах (Гц) и обозначается буквой F. Она напрямую влияет на длину электромагнитного излучения (ƛ), которая вычисляется формулой 300/F.

В качестве примера берется частота вещания первого и второго мультиплексов в Москве — 546 и 498 МГц (мегагерц). Следовательно, нужна двухдиапазонная антенна.

Подставляя оба значения в формулу, находится длина волны излучения сигнала:

• ƛ1 = 300/546 = 0.55 м = 550 мм;
• ƛ2 = 300/498 = 0.60 м = 600 мм.

В итоге получается длина волн 5.5 и 6.0 дм, для их приема нужны антенны диапазона ДМВ, которые называются дециметровыми. Теперь легко вычислить ширину волны в поперечнике, которой она проецируется на приемник. Она равна ½ длины и составляет 275 и 300 мм для первого и второго мультиплексов.

Сборка

Приемник изготовляется из двух независимых заготовок. Каждая из них будет представлять форму правильного ромб со сторонами 137.5 и 150 мм. Т.к. у данной фигуры все стороны равны, на разрыве будут короткие стороны. Для упрощения процесса нужно отрезать провод длиной 2х137.5 + 2х150 = 575 мм и от краев отмерить 150 мм, а также поставить отметку посередине. Отмеченные точки — это места изгиба. В итоге должно получиться два одинаковых ромба со смежными укороченными сторонами на разрыве.

На следующем этапе изготовления антенны для цифрового ТВ своими руками нужно соединить обе ромбовидные заготовки в единую конструкцию. Для этого их нужно расположить разрывами друг к другу и сварить симметричные концы. Если нет сварочного аппарата, можно использовать холодную пайку или надежный крепеж. В последнем случае заготовки должны быть соединены токопроводящим элементом!

Рефлектор

Приемник готов и осталось выбрать рефлектор. В качестве него может служить любая металлическая пластина или фазированная решетка (например, медный экран).

Его нужно выбирать с соблюдением двух условий:

• расстояние между рефлектором и приемником составляет ƛmax/7;
• площадь активной (токопроводящей) поверхности рефлектора на 20% больше площади биквадрата антенны;
• приемник должен «лежать» внутри плоскости рефлектора.

Сначала нужно вычислить площадь приемника, который включает два «квадрата», следовательно, она составит 2х(150х150) мм = 45 000 мм2. Для удобства подбора рефлектора лучше перевести значение в сантиметры — 45 000/100 = 450 см2. В итоге, площадь рефлектора должна быть более 450х1.2 = 540 см2. В качестве примера им может стать лист 20х27 см.

Теперь нужно рассчитать расстояние между рефлектором и приемником — L = ƛmax/7 = 600/7 = 85.714 мм = 8.5714 см. В качестве практического берется округленное значение

Важно, чтобы между результатом и выбранным значением погрешность не превышала толщину проводника. При использовании провода диаметром 3 мм между приемником и рефлектором в данном случае расстояние может составлять 8.3 —8.8 см

К готовой антенне Харченко для цифрового ТВ припаивается один конец кабеля с сопротивлением 50 — 75 Ом, а к другому — штекер. Как подключить кабель к антенне? Это вопрос надежности — лучше к верхнему основанию, а нижнее использовать в качестве крепежа.

Современное цифровое телевещание

Преимущества диапазона ДМВ

В последние годы в секторе эфирного телевещания наблюдаются заметные перемены, оказывающие определённое влияние на то, какая антенна дециметрового диапазона оптимально подходит для отдалённых районов

Особо важно, что сегодня практически всё телевещание ориентировано на цифровой ДМВ диапазон, для перекрытия которого потребуются те же дециметровые антенны

Одна из причин, по которым этим частотам отдаётся предпочтение, – хорошо известный всем экономический фактор. Дело в том, что современное оборудование передающих станций, а также волновые каналы (фидеры) и антенны сильно подешевели. Добавим к этому снижение расходов на обслуживание передающих систем и других станционных устройств.

Помимо этого, антенны дмв диапазона в комплекте с соответствующей цифровой аппаратурой обеспечивают следующие преимущества:

• Если применять дмв антенну в личных целях, то удаётся принимать сигнал даже в удалённых от городской черты местах, считающихся ранее недоступными;
• В отдалённых районах перекрытие диапазона обеспечивается за счет мощности передатчиков без необходимости применения ретрансляционных вышек;
• Ещё одно достоинство приёмников этого класса – низкая чувствительность цифрового ДМВ сигнала к помехам.

Обратите внимание! У цифрового сигнала имеются определённые недостатки, чаще всего проявляющиеся при наличии в передающем тракте каких-либо рассогласований. Следствием этого является появление характерных разрывов в изображении при его достаточно высоком качестве. Причиной таких нарушений могут стать заметные искажения по фазе, вызванные отклонениями характеристик тракта от нормы

Причиной таких нарушений могут стать заметные искажения по фазе, вызванные отклонениями характеристик тракта от нормы

Следствием этого является появление характерных разрывов в изображении при его достаточно высоком качестве. Причиной таких нарушений могут стать заметные искажения по фазе, вызванные отклонениями характеристик тракта от нормы.

Особенности ДМВ антенн

Современная дмв антенна отличается от своих предшественниц тем, что на первое место начинают выходить её индивидуальные качества (прежде всего, усиливающий эффект). Поэтому она может применяться практически на любом (в пределах прямой видимости) удалении от передающей станции. При использовании такой антенны за счёт обработки сравнительно слабых сигналов в усилительной приставке удаётся добиться высокого качества изображения. Основные параметры приёмно-усилительного тракта задаются следующими техническими требованиями:

Его амплитудно-частотная характеристика (АЧХ) должна быть по возможности равномерной во всей полосе принимаемых частот (смотрите график на рисунке ниже);

График АЧХ

• Наличие на ней небольших провалов и пиков не должно приводить к появлению фазовых искажений и разрывов в изображении;
• Электронную часть приёмного тракта необходимо согласовывать с фидером во всём диапазоне принимаемых частот.

При соблюдении этих условий антенна для цифрового тв не нуждается в дополнительных устройствах, обеспечивающих её адаптацию к местным условиям приёма.

Похожие записи:

Какие породы деревьев лучше всего подходят для растопки бани Установка насоса в систему отопления частного дома Все об электробурах Азы сварки металла инвертором для начинающих Установка светодиодных ламп 12v в люстре вместо галогеновых Делаем сами умную и автоматизированную теплицу: проекты и что внедрить
