Как выбрать лучшую веерную картофелекопалку: виды, устройство, принцип действия, критерии отбора, обзор 5 популярных моделей, их плюсы и минусы

Содержание

Устройство и как работают картофелекопалки для мотоблоков

Основной принцип, на котором строится работа картофелекопалки, заключается в выкапывании клубней и рыхлении почвы. Несмотря на то, что эти действия можно повторить вручную, использование оборудования позволяет ускорить процесс в несколько раз.

Классическая конструкция имеет простой вид. Как правило, состоит устройство из зубьев, сошки, наконечника и планки. В зависимости от вида агрегат может быть оснащен вибратором, колесами или редуктором.

Работает картофелекопалка по элементарному принципу. С помощью зубьев устройство погружается в почву на необходимую глубину и выкапывает клубни. Затем плоды перемещаются на верхний слой земли, предварительно просеявшись от излишков грунта.

Классическая картофелекопалка механизирована лишь частично, при сборе урожая выкопанные клубни необходимо собирать вручную Внимание! Устройство применимо не только для картофеля, часто агрегат используют при сборе свеклы, лука, чеснока и прочих корнеплодов. Главное условие, которое нужно учесть при изготовлении копалки для разных видов культур, – расстояние между зубьями

Виды картофелекопалок для мотоблока МТЗ

Такие устройства обычно относятся к одной из двух разновидностей:

Стержневой механизм. Он состоит из металлического лезвия, которое по виду напоминает штык лопаты. Из его верхней части выходит несколько расходящихся металлических прутьев. Это лезвие поддевает землю ниже, чем расположены клубни. Далее смесь земли, клубней картофеля и камней постепенно перемещается на прутья. В результате земля осыпается, картофель остаётся на них. Далее он перемещается назад по мере движения и падает на землю.
Вибрационный механизм состоит из лемеха и решётки. Лемех представляет собой горизонтальный нож, который взрезается в землю ниже, чем расположены клубни. Далее картошка попадает на решётку, которая сильно вибрирует. В результате земля падает на землю, комья разбиваются и тоже просыпаются сквозь прутья решётки. Картошка постепенно перемещается назад и падает на землю.

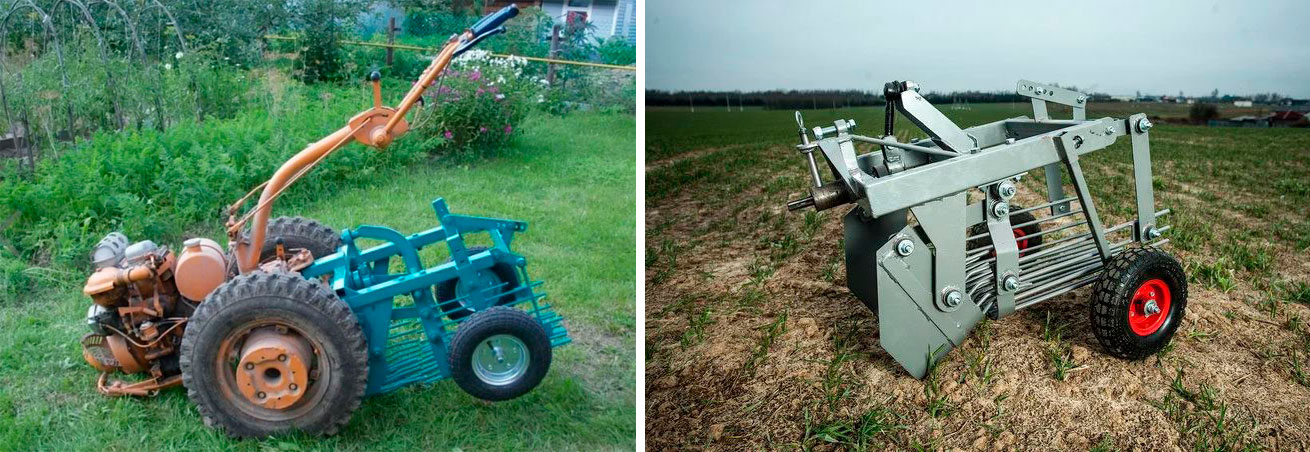

Вибрационная картофелекопалка

На заметку. Второй тип картофелекопателя является более мощным и демонстрирует более качественную работу, по сравнению с первым.

Для работы с таким мотоблоком нужны следующие модели навесок:

Прицепной картофелекопатель ККМ-1 – это механизм вибрационного вида. Эта машина хорошо работает на лёгких или почвах средней плотности. Весит она 40 кг, имеет размер захвата, равный 37 см. Скорость работы может достигать 0,2 га в час. Лезвие работает на глубине, не превышающей 20 см.

Интересно. Эта картофелекопалка для МТЗ может быть использована не только для картофеля, но и при сборе лука, свёклы и других корнеплодов.

КВМ-3 также является картофелекопалкой грохотного типа

Её важной особенностью является способность работать на плотных почвах. Для того, чтобы использовать данное устройство, потребуется присоединить к нему дополнительный нож

Этот механизм имеет вес, равный 39 кг

Производительность данной модели – до 0,2 га в час, размер захвата равен 37 см. КМ-1 также можно эффективно использовать как на лёгких, средних, так и на тяжёлых и плотных почвах. В последнем случае рекомендуется картофелекопалку использовать на второй скорости. В этом случае ширина захвата – 44 см. Максимальная глубина погружения в землю равна 18 см. КМ-1 весит 38 кг. Модель «Полтавчанка» обычно используется для обработки участков, которые имеют площадь, не превышающую 2 га. Её используют на среднетяжёлых грунтах. В этой модели предусмотрена возможность регулировки высоты колёс. Производительность не превышает 0,2 га. Захват равен 39 см. Вес этого устройства составляет 35 кг

Этот механизм имеет вес, равный 39 кг. Производительность данной модели – до 0,2 га в час, размер захвата равен 37 см. КМ-1 также можно эффективно использовать как на лёгких, средних, так и на тяжёлых и плотных почвах. В последнем случае рекомендуется картофелекопалку использовать на второй скорости. В этом случае ширина захвата – 44 см. Максимальная глубина погружения в землю равна 18 см. КМ-1 весит 38 кг. Модель «Полтавчанка» обычно используется для обработки участков, которые имеют площадь, не превышающую 2 га. Её используют на среднетяжёлых грунтах. В этой модели предусмотрена возможность регулировки высоты колёс. Производительность не превышает 0,2 га. Захват равен 39 см. Вес этого устройства составляет 35 кг.

Картофелекопалка ККМ-1

Но картошку, перед тем как выкопать, необходимо изначально посадить. Лопатой это делать долго, потому есть потребность в автоматизации этого процесса. Для этого необходима картофелесажалка.

От производителя

Официально от производителя картофелесажалок не предусмотрено сморгонским заводом. Однако благодаря универсальности МТЗ-09Н всегда можно подобрать продукцию других производителей.

Картофелесажалка КСП-02

Аналоги

Принцип работы этой картофелесажалки основан на переднем плуге, который выкапывает борозды для посадки картофеля, затем через определенный шаг времени транспортная лента кладет картофель в землю, а потом два диска в конце закапывают борозду. Благодаря этому можно посадить картошку любых размеров на фиксированную глубину.

От производителя

Создание картофелесажалки значительно облегчило трудозатратную работу фермеров. Конструкторы предусмотрели универсальность крепления, поэтому устройство можно крепить и на мотоблок, и на минитрактор. Моделей сажалок существует много. Все имеют различный принцип действия, формы и, соответственно, удобство в использовании.

Картофелесажалка для мотоблока МТЗ КСМ-1

Плюсы и минусы транспортерных моделей

Многим кажется привлекательным простота модели и возможность эксплуатации одновременно двух эксцентриков. Но в них есть специфически узлы – сайлент-блоки, которые не выдерживают регулярных нагрузок, изнашиваются и требуют ремонта или замены. В этом плане транспортерные модели более надежны. Они имеют специальные редукторы, позволяющие им оптимизировать их работу. Благодаря конструкции можно легко изменить скорость движения ленты в зависимости от состояния грунта. Вместо сайлент-блоков они оснащены подшипниками, что также повышает надежность техники.

Если сравнить по эффективности, то между моделями нет принципиальной разницы. Транспортерная модель может превосходить тем, что после нее урожай остается на поверхности земли. А грохотные оставляют урожай в немного смешанном виде с грунтом.

Популярные модели: Ярило, КМ-4.

Характеристика грохотных моделей

Их известные представители: ККМ-1, КВМ-3, «Полтавчанка», КМ-1 для мотоблока МТЗ.

Картофелекопалка КВМ-3

Конструкция состоит из активного лемеха и грохот решетки. Территория для маневрирования техники должна быть не менее 60-70 см. в ширину. Лемех подрезает пласт земли, куда внедряется решетка. За счет вибрирующих движения просеивается грунт и отделяется урожай. Сила вибрации такая, чтобы просеять большие, слипшиеся куски грунта. После просеивания урожай остается на поверхности грунта.

Преимущества моделей:

широкий охват почвы – исключает остатки урожая в почве;
хорошо отделяет грунт от картофели;
можно использовать для выкапывания других видов урожая: чеснок, свекла, морковь и т.д.;
удобство в эксплуатации;
экономичный расход топлива;
оптимально для работы на больших участках земли.

Недостатки:

высокая стоимость;
не рационально использовать на больших участках.

Плюсы и минусы веерных картофелекопалок

Веерные модели представляют собой механизм, сооруженный по типу лопаты с вогнутыми во внутрь краями. К краям привариваются металлические прутья. Копание происходит с помощью острых концов. Обладает следующими недостатками и преимуществами.

Веерная картофелекопалка

Преимущества:

легко устанавливается на мотоблок;
совместимость с мотоблоками, у которых минимальная мощность мотора. Например, это НЕВА МБ;
надежность конструкции;
высокая производительность;
простота конструкции позволяет изготовить на заказ в любом регионе;
доступная стоимость.

Недостатки:

веерные модели могут работать с небольшим участком грунта. Это обычно до 20 см. в ширину и до 15 см. в глубину;
часто повреждает картофелины;
около 15% урожая остается под грунтом;
мотоблок с веерной картофелекопалкой расходует много топлива;
урожай необходимо собрать вручную;
способна работать только с легким, рыхлым грунтом.

Виды картофелекопалок и их устройство

Картофелекопалки – это хороший выбор работы с почвами средней и легкой тяжести. Производителями сельхозтехники выпускаются различные виды картофелекопалки для мотоблоков, тракторов и мини-тракторов. Отличаются друг от друга они принципами функционирования и техническими моментами.

При выборе необходимой модели надо тщательно изучить все характеристики устройства, учитывать особенности грунта и предстоящие объемы работ

Очень важно сделать правильный выбор, чтобы уберечь себя от лишних проблем и трудностей в процессе эксплуатации картофелекопалки

Картофелекопалка универсальная

Универсальная картофелекопалка, которую еще называют стрельчатая, веерная, дельфин, лапа, напоминает лопату с приваренными прутьями. Картофелекопалка подрывает острым концом грунт посредине рядка, и клубни картофеля попадают на зубцы. После этого лишняя почва стряхивается, а клубни остаются на поверхности. Вот почему расстояние между зубцами не должно превышать размеры маленького клубня картошки.

Копалки быстро и легко обрабатывают картофельные, луковые, чесночные, свекольные и морковные посевы. В ходе уборки корнеплоды не повреждаются и сохраняют товарный вид. Угол наклона копателя и глубина погружения регулируются тракторной сцепкой.

Для таких аппаратов подходят легкие и средние почвы Универсальная картофелекопалка — одна из самых простых, из-за чего имеет ряд плюсов и минусов.

Начнем с плюсов:

Данный вид картофелекопалки легко крепить к мотоблоку.
Она может быть использована даже с мотоблоками малой мощности.
Универсальная копалка разработана в разных видах.
Копать можно на большей скорости (2-й и 3-й передаче).·
Цена универсальной копалки довольно низкая.

Глубина копки 15 см и ширина захвата до 20 см, это меньше, чем у вибрационной и транспортерной.
Во время копки картофеля в земле может оставаться 10—15% всего урожая.
Собирая урожай вручную, приходится разгребать землю, что замедляет уборку картофеля.
Одним из неудобств может стать то, что копать нужно через рядок или предварительно собрав урожай с предыдущего рядка.
На больших площадях, более 50 соток, расход топлива и физических сил будет гораздо больше, поэтому выгоднее выбрать другую модель копалки.
Для таких аппаратов подходят только легкие и средние почвы.

Нельзя не отметить еще одно – техника долговечная и отличается высокой степенью надежности.

Картофелекопалка вибрационная

Большой популярностью среди фермеров пользуется картофелекопалка вибрационно-грохотного типа. Основными рабочими элементами являются лемех (активный нож) и вибрационный стол (решетка).

Лемех срезает слой грунта вместе с клубнями картофеля. Попадая на решетку, клубни с помощью вибрации очищаются от грунта, даже если они сильно пристали. После этого картофель ложится на поверхность почвы в рядок. Потом ими наполняют сетки и мешки вручную.

Картофелекопатели грохотного типа выбирают из почвы почти все клубни (до 98 процентов).
Грохотная картофелекопалка имеет ряд преимуществ:
Справится с копкой картофеля на более тяжелых грунтах.
Корнеплоды после выкопки не нужно искать в земле, все они остаются на поверхности.
Ускоряет процесс выкопки картофеля, что экономит время.
Практически ничего не остается в грунте.
Хорошо очищает клубни от грунта.
Удобна в использовании на больших площадях, экономит силы и снижает расход топлива.
Не повреждает картофель.

Есть несколько минусов:

Более высокая стоимость вибрационной картофелекопалки, по сравнению с универсальной.
Использование грохотной картофелекопалки нецелесообразно на маленьких участках.
Минимально, но вибрации отдают в мотоблок или мототрактор, что чувствуется при управлении.

При покупке грохотной модели картофелекопалки под мотоблок надо убедиться, что в мотоблоке есть ВОМ или возможность подключить агрегат при помощи шкива. Специалисты рекомендуют заранее проверять совместимость картофелекопалки с мотоблоком. Вибрационно-грохотные картофелекопалки имеют глубину подкапывания от 150 до 200 миллиметров и ширину захвата 360-400 миллиметров.

Картофелекопалка транспортерная

Транспортерная картофелекопалка еще имеет название ленточная или конвейерная. Эта копалка напоминает вибрационную, однако вместо вибрирующей решетки для очистки урожая в них применяется конвейерный механизм – лента. По ленте движется картофель, где он отлично очищается от грунта. Кроме того, грунт очищается, даже если он влажный и сильно прилип к клубням.

Самодельная картофелекопалка для мотоблока своими руками: инструкция, чертежи и схемы

Сбор урожая картофеля отнимает много сил. Чтобы упростить этот процесс фермеры применяют картофелекопалку совместно с мотоблоком. Мастера-фермеры делают картофелекопалку своими руками, так как конструкция не сложная, а дальнейшая работа станет намного проще. Для большей эффективности картофелекопалку нужно использовать в комплекте с мотоблоком. Прежде чем начать конструировать такое приспособление как мотокультиватор, рекомендуется изучить чертежи и посмотреть видео.

Транспортерная

Конструкция транспортерной картофелекопалки к мотоблоку несложная По центру механизма размещена транспортная лента, при помощи которой собранный урожай корнеплодов движется по ленте вверх, очищаясь от грязи и налипшей почвы. Транспортная лента движется по кругу используя мощность от крутящего элемента мотоблока посредством цепей, вариатора, шестеренок. Сделать картофелекопалку своими руками можно, но нужно соблюдать технику.

Плюсы транспортерного копателя:

не повреждает картошку;
простота в управлении;
совместима с мотоблоками большой мощности и маленькими тракторами.

К минусам транспортерной КК можно отнести вероятность попадания в транспортер посторонних предметов, которые могут заклинить механизм и вывести из строя

Как сделать самодельную картофелекопалку для мотоблока

Прежде, чем приступить к изготовлению картофелекопалки для мотоблока, следует определиться, какой именно вид копалки вы хотите иметь в своем хозяйстве. Это во многом зависит от плотности почвы, так как, например, простая стрельчатая копалка легко справится с легкими почвами. При почве с плотной структурой простая копалка вам мало чем поможет – здесь более уместна конструкция с транспортерным механизмом.

Сделать простую картофелекопалку достаточно легко – для этого не требуются особые знания и умения.

Сошку для стрельчатого типа можно вырезать из старой лопаты, а в качестве направляющих стержней используются зубья от вил или арматура.

Необходимые инструменты и материалы

Чтобы сделать мотоблочный картофелекопатель вибрационного типа, потребуется немного больше времени и умения, а также специальные инструменты и оборудование.

Итак, нам в распоряжение нужно:

аппарат для сварки;
угловая шлифовальная машина (болгарка);
электродрель и сверла по металлу;
набор ключей;
кувалда (тяжелый молоток);
уровень, штангенциркуль, угольник,

Когда все будет в наличии, можно приступать к изготовлению агрегата.

Потребуются следующие материалы:

металлический профиль П-образный (швеллер №8);
сталь листовая толщиной около 8 мм;
стальные или железные прутья 10 мм в сечении;
железный уголок (металлопрокат);
металлическая труба для стоек;
крепежные элементы – пластины и стальные болты с гайками №10;
роликовая цепь;
колеса – металлические или на резиновом ходу.

Изготовление и сборка картофелекопалки

В конструкцию вибрационного картофелекопателя для мотоблока входят:

рама-основа;
лемех для вскапывания;
подвесная система;
тяга регулировки;
грунтозацепы или колеса.

Сборку мотоблочного агрегата начнем с изготовления отдельных составляющих.

Рама сваривается из железного швеллера №8 и уголка 63×40 мм. Длина рамы должна быть приблизительно 120 см.

Один швеллер привариваем на расстоянии одной трети от начала рамы, а второй – приблизительно на расстоянии 1/6 от переднего края. Швеллеры послужат основанием для крепления регулятивной части копалки.

К боковым краям рамы с обеих сторон вертикально к земле привариваем на расстоянии друг от друга 10 см металлические стойки разной длины, начиная от 50 см (далее – 40, 30 и т.д.). К этим стойкам будет приварено основание для прутьев решетки.

К коротким стойкам с обеих сторон рамы наварите остатки швеллера. В итоге вы должны получить два жестких треугольника, на которые будет крепиться лемех.

Вырезаем из листового металла пластину нужной длины шириной приблизительно 30 мм и привариваем один ее конец к любому из полученных треугольников. Даем остыть, затем изгибаем ее при помощи кувалды и прикручиваем ко второму треугольнику на болтах.

Для изготовления лемеха подойдут металлические пластины, старый плуг или разрезанный вдоль кусок трубы диаметром 200 мм. Изгибаем по типу плуга и делаем округлую заточку детали, чтоб при работе не резать клубни картофеля. Крепим лемех к кожуху элеватора на четырех болтах, надежно затянув гайки.

Нарезаем арматуру на прутья необходимой длины так, чтобы один конец можно было приварить к металлической пластине, а другой свободно выступал за пределы рамы мотоблочной копалки. Привариваем прутья к металлической пластине, оставляя второй конец свободным, на расстоянии 4-5 см друг от друга. На боковые стороны элеватора поверх прутьев можно наварить полосы из листового металла, чтобы клубни не вываливались по бокам.
Свободные концы арматуры навариваются на металлическую скобу, изготовленную из полосы металла или трубы небольшого сечения. Скоба для подвижности укрепляется на конце рамы с помощью шарниров.

При желании элеватор можно заменить очистительным барабаном. Он изготавливается в форме полуцилиндра из металлических полос и арматуры.

Устанавливаем редукционный узел, который позволит изменять наклон элеватора и угол наклона лемеха. Редукционный блок крепится к стержню ползунка на подшипниках.

Крепим с помощью звездочек стержень соединяющего моста. Навариваем на него с обоих концов металлические диски и крепим колеса.
Крепят картофелекопалку к мотоблокам разных типов аналогично креплению другой техники.

Какой бы тип копалки вы ни выбрали, в любом случае самодельные картофелекопалки для мотоблока существенно облегчают земледельческий труд и при этом помогают значительно сэкономить на приобретении копалки промышленного производства.

Изготовление копалки грохотного типа

Грамотно и детально составленные чертежи картофелекопалки позволят самоделке легко агрегатироваться с мотоблоками Нева, МТЗ и др.

Поэтапно грохотная картофелекопалка собирается следующим образом:

Изготовление рамы. Профильная труба 40х40 распиливается на отрезки 1200 (2 шт.) и 800 мм (2 шт.). Части сваривают предельно аккуратно. Должен получиться прямоугольник.
Перемычки для установки вертикальных регулировочных тяг. Крепят на четверть длины рамы.
Элементы (длиной 150 мм) для крепления колес крепят с другого конца.
Вертикальные стойки. Отступив 5 см от края, крепят 2 квадратных элемента (50х50 и 30х30 см) со стороны перемычек. Затем, отмерив 40 см, приваривают профиль. Стойки соединяют.
Изготовление рала. Лопасти выкраивают по чертежу и вырезают из металла толщиной 0,3 мм. Из 2 полученных деталей сваривают плуг.
Конструирование решетки. Из прутьев 10-миллиметровой арматуры нарезают отрезки длиной 1,2 м, приваривают с шагом 5 см.
Готовую конструкцию оснащают колесами.

В качестве образца перед изготовлением механизма в домашней мастерской можно ознакомиться с моделями, выпускаемыми на заводах сельхозмашин. Например, модульная картофелекопалка грохотного типа КВМ-3 оснащена статическим ножом и столом-вытряхивателем, двигающимся по эллипсной траектории.

Грохотная копалка Полтавчанка имеет небольшие размеры и может работать с любыми мотоблоками, в комплектации есть штифт и ремень. Роликовый переходник позволяет монтировать агрегат на мотоблоки с задним валом отбора мощности. Шкив устанавливают с левой и правой сторон, перемещаются и все рабочие элементы.

Общая информация о механизме

Картофелекопалка представляет собой специальное прицепное устройство для мотоблока или мини-трактора, которое позволяет отделить клубни от грунта и произвести их отвал на поверхность. После остаётся лишь собрать клубни в подходящую тару. Картофельный бизнес будет успешно развиваться с таким устройством благодаря механизации.

Типы устройства:

стрельчатый;
грохотный или вибрационный;
транспортёрный.

Подобное устройство эффективно только на мягкой и сухой почве. Влажный грунт будет подрезаться комками, что не позволит отделить от него картофель. Для этого потребуются дополнительные усилия. Простота конструкции не должна подкупать фермеров северных регионов — устройство попросту не будет работать. Однако самодельная картофелекопалка для мини-трактора стрельчатого типа делается быстро, даже без чертежей — это весомое преимущество.

Механизм вибрационного типа (его ещё называют грохотным) состоит из лемеха, ствола и привода. Это производительное устройство, но сложное в изготовлении. Движущиеся детали добавляют проблем при сборке. Принцип действия:

Лемех подрывает землю вместе с плодами.
Материал попадает на стол из прутьев, где земля разрыхляется и просыпается вниз сквозь сито.
С противоположной стороны поверх земли ссыпаются клубни.

Установка с транспортёром позволяет работать на любом типе мотоблока или мини-трактора. Конструкция похожа на грохотную копалку, но сразу за лемехом стоит транспортёр. Его назначение — поддержать клубни на платформе для их лучшей очистки от налипшей земли. Устройство практичнее вибрационной копалки и подходит для любых типов земли. На мягкой сыпучей почве применять копалку с транспортёром нецелесообразно.

Выбор конструкции необходимо делать в зависимости от типа почвы, на которой предстоит работать. Правило простое: чем легче почва, тем проще нужен картофелекопатель. Можно изготовить и транспортёр, но он не пригодится на сухом песке. Это будут лишние затраты. Однако, если необходимо изготовить картофелекопалку к мини-трактору своими руками, чертежи и размеры следует подбирать так, чтобы механизм гармонично подходил к тяговому устройству.

Обзор лучших моделей картофелесажалок

КС 1А — это отечественная модель, помогающая упростить посадку клубней и сократить время. Агрегат весит 33 кг. Ширина колес равна 60 см. На 1 м машина высаживает пять клубней. Клубни опускаются в землю по одной штуке, а специальные диски их зарывают и выравнивают почву. Данная модель подходит к мотоблокам: Нева, Ока, Кадви, Салют и Фаворит. Стоимость КС-1А варьируется между 14500 и 15500 руб. Агрегат можно приобрести в любом специализированном магазине сельхозтехники.

КС 1 — российская модель, которая подходит как к отечественным мотоблокам, так и к импортным. За час засеивает 0,2 га земли. Расстояние между колесами — 70 см. Высаживает по 5-6 картофелин на 1 м. Цена этой модели от 12000 руб до 14000 руб.

При выборе картофелесажалки обращают внимание на объем бункера, габариты, возможность работать с другой техникой. Для небольшого участка подойдет устройство с малым объемом чаши, и обойдется оно дешевле. Единственным неудобством такого приспособления является частая остановка работы для заполнения чаши посадочными клубнями

Единственным неудобством такого приспособления является частая остановка работы для заполнения чаши посадочными клубнями.

Для совмещения с другими мотоблоками есть всевозможные переходники, которые в случае надобности подстраиваются под любую имеющуюся технику. Легкие модели подходят для участков с небольшой площадью. Для обработки больших земель подходит тяжелая техника.

Быстрый сбор урожая важен не только для фермеров, но и для хозяев приусадебных участков. Копка картофеля за один-два дня особенно актуальна в холодную, дождливую осень, когда трудно выбрать погожий день для выхода на поля. Ускорить работу поможет картофелекопалка, своими руками можно сделать простой и эффективный агрегат, по производительности не уступающий заводским аналогам.

Вибрационный вариант своими руками

Копалка грохотного (или вибрационного) типа имеет движущиеся части, что существенно усложняет конструкцию, поэтому механизм требует точного изготовления. Однако устройство такого типа неплохо показывает себя на твёрдом и влажном грунте, хорошо его подрезая. Нужно знать, как сделать картофелекопалку своими руками без применения посторонней помощи, чтобы сэкономить.

Порядок изготовления:

Формируют раму. Распиливают трубу на 4 части. Желательно использовать заготовки с квадратным сечением — такие легче стыковать. Нужно два отрезка длиной 120 см, и два — длиной 80 см. Сечение трубы — 4 на 4 см. Части соединяют сваркой в прямоугольник.
Устанавливают перемычки, которые будут служить основанием тяг управления. С одной стороны монтируют элементы на четверть длины основания рамы, а с другой — две заготовки для крепления колёс. Для этого понадобятся две трубки диаметром 3 см и длиной 15 см.
Устанавливают стойки по вертикали. Со стороны, где находятся перемычки, на расстоянии 5 мм от края рамы закрепляют 2 листа длиной 50 см. На расстоянии 20 см от них устанавливают стойки длиной 4 см. Затем отступают ещё 40 см и ставят стойки длиной 30 см.
Рало выполняют из металлического листа. Он должен быть размером 40 на 40 см и толщиной не менее 3 мм. Заготовку жёстко крепят к стойкам снизу. Вторую заготовку размером 70 на 70 см и толщиной 4 мм сваривают встык с первой, потом кувалдой выгибают форму в виде конуса.
Решётку делают из металлических прутьев диаметром 1 см. Внизу они крепятся к ралу, а второй конец выходит за периметр рамы. Понадобится от 10 до 15 прутьев. Для дополнительной жёсткости следует приварить два прута поперёк конструкции.
Колёса устанавливают в заранее подготовленное место.

Работы по изготовлению несложные. Из того что требует специальных навыков, нужно только уметь работать со сваркой. Чертежи и размеры грохотной самодельной копалки могут отличаться в зависимости от модели мини-трактора МТЗ или мотоблока. Для последнего следует делать такое устройство, которое не будет мешать управлению. Не стоит забывать о весе — управление громоздким механизмом будет сильно утомлять.

Инструкция по эксплуатации

Перед тем как приступить к работе с агрегатом изучите инструкцию, которая прикладывается к спецтехнике. Проверьте те места, где расположены крепления, если они разболтались, то обязательно затяните их. Так работоспособность картофелекопалки не упадет.

Предварительно проведите все ремонтные работы и обязательное техническое обслуживание. Если во время работы возникли какие-то неполадки, то выключите двигатель трактора, а уже после этого приступайте к ремонту техники.

Инструкция по применению

Не допускайте к агрегату посторонних людей, чтобы в первую очередь оградить их от травм. Не стоит превышать допустимую рабочую мощность картофелекопалки, если вы не хотите преждевременной поломки.

Соблюдайте временный режим работы, ведь для некоторых агрегатов можно работать только определенное время, после чего нужно давать передышку картофелекопалке.

Если вы работаете в горных местностях, то необходимо уменьшить скорость передвижения во время работы, иначе перегреется двигатель.

Параметры выбора

Картофелекопалки отличаются по таким параметрам:

Размеры – чем больше длина и ширина рабочего механизма, тем больше продуктивность работы картофелекопалки. Узкие приспособления больше подходят для одиночных грядок в домашнем хозяйстве, тогда как более широкие аналоги с захватом применяются для уборки картофеля более, чем с гектара земли.
Способ очистки картофеля от грунта – этот фактор учитывается, в зависимости от особенностей почвы региона, где планируется использовать картофелекопалку. Если рыхлый чернозем легко поддается пушению, то суглинистые и песчаные почвы нуждаются в дополнительной чистке.
Принцип работы – учитывая этот показатель, определяется продуктивность работы приспособления.
Наличие/отсутствие дополнительных колес – крупные агрегаты должны иметь дополнительную точку опоры, иначе мотоблоку будет сложно выполнять свою основную работу.
Способы крепления – оптимальным вариантом считается винтовой способ присоединения картофелекопалки к мотоблоку. Это позволяет отсоединить приспособление в любой момент времени. Некоторые модели крепятся исключительно с помощью сварки.

Многие фермеры также обращают внимание на торговую марку и цену. Эти два показателя не являются ключевыми, но во многом определяют продуктивность работы агрегата.

Правила применения

Вы считаете веерную картофелекопалку эффективной?

Конечно!Не особо

Для начала использования устройства нужно предварительно правильно высадить картофельные клубни:

Глубина посева не должна превышать 12 см (с насыпью – не более 5-7 см).
На протяжении вегетативного периода нужно регулярно проводить рыхление грунта и окучивание посадок, удалять сорную траву.
Перед сбором урожая требуется срезать с обрабатываемого участка всю ботву и прочую поросль, а также убрать мусор (камни, ветки).

Мнение эксперта
Куликов Владимир Сергеевич

Копалка погружается на глубину около 20 см для эффективного сбора корнеплодов. Ряды посевов должны располагаться по прямой линии с достаточными промежутками для прохода колёс мотоблока.

Как выбрать лучшую картофелекопалку для мотоблока: их типы, особенности эксплуатации, рейтинг и обзор 5 популярных моделей, их плюсы и минусы, полезные советы и рекомендации
Как выбрать лучшую картофелекопалку для мини-трактора: виды, принцип работы, обзор 5 популярных моделей, их плюсы и минусы, на что смотреть перед покупкой
Обзор навесного оборудования для культиватора: основные виды и область их применения, что из них совместимо, а что нет
Как сделать картофелекопалку своими руками: виды, принцип работы, инструкция по изготовлению веерной, вибрационной или транспортерной модели, необходимые материалы, инструменты, алгоритм монтажа

Общая информация о механизме

Типы устройства:

стрельчатый;
грохотный или вибрационный;
транспортёрный.

Стрельчатая картофелекопалка отличается простой конструкцией и легко подходит для любого мини-трактора. Движимые части в устройстве отсутствуют, что упрощает изготовление. Копалка подрезает грунт ножом. Далее земля попадает на стальные прутья, откуда ссыпается виз. Плоды картофеля задерживаются прутьями и падают поверх грунта в чистом виде.

Лемех подрывает землю вместе с плодами.
Материал попадает на стол из прутьев, где земля разрыхляется и просыпается вниз сквозь сито.
С противоположной стороны поверх земли ссыпаются клубни.

Вибрационный стол усложняет конструкцию, но позволяет работать на твёрдом и влажном грунте. Благодаря вибрации комки земли разбиваются, а плоды становятся относительно чистыми.

Модели картофелекопалок

В продаже есть разные модели картофелекопалок именно для мотоблока Нева:

Вибрационная Полтавчанка. Рассчитана на средние типы почв. Ширина захвата участка земли — 39 сантиметров, глубина — 18 сантиметров. Ее вес составляет 34 килограмма, а рабочая скорость — 2-3 километра в час;

КВМ-3. Картофелекопатель грохотного типа. Отличие данной модели состоит в том, что вы сможете присоединить дополнительный нож для создания большей вибрации

Это очень важно при работе на тяжелых почвах, когда земля плохо стряхивается с клубней. Масса — 39 килограмм, скорость — 1-2 километра в час, ширина захвата земли — 37 сантиметров, глубина — 20 сантиметров;

ККМ-1

Это модель грохотного, которая отлично подходит не только для уборки урожая картофеля, но и буряка, моркови, лука, и других корнеплодов. Вы сможете регулировать глубину выкапывания земли, а также мягкость сепарирования за счет изменения оборотов мотора самого мотоблока. Подходит для легких и средних типов почв. Вес — 40 килограмм, ширина захвата земли — 37 сантиметров, глубина — 20 сантиметров, скорость — 1,1 — 2,1 километра в час;

Вибрационный картофелекопатель для мотоблока Нева. Это небольшой агрегат грохотного типа весом 34 килограмма. Ширина обработки земли — 36 сантиметров, глубина — 20 сантиметров, скорость — 1-2 километра в час. При этом стоимость достаточно бюджетная. Отличный вариант в соотношении цена-качество.

Веерная картофелекопалка

Устройство и как работают картофелекопалки для мотоблоков

Виды картофелекопалок для мотоблока МТЗ

От производителя

Аналоги

От производителя

Плюсы и минусы транспортерных моделей

Характеристика грохотных моделей

Плюсы и минусы веерных картофелекопалок

Виды картофелекопалок и их устройство

Картофелекопалка универсальная

Картофелекопалка вибрационная

Картофелекопалка транспортерная

Самодельная картофелекопалка для мотоблока своими руками: инструкция, чертежи и схемы

Транспортерная

Как сделать самодельную картофелекопалку для мотоблока

Необходимые инструменты и материалы

Изготовление и сборка картофелекопалки

Изготовление копалки грохотного типа

Общая информация о механизме

Обзор лучших моделей картофелесажалок

Вибрационный вариант своими руками

Инструкция по эксплуатации

Параметры выбора

Правила применения

Общая информация о механизме

Модели картофелекопалок

Похожие записи:
