Катушка для поливного шланга

Как сделать своими руками?

Для владельцев садовых участков шланг для полива жизненно необходим, катушка для его сматывания также нужна. Необязательно ее покупать в магазине, сделать подобный узел можно самостоятельно, стоить это будет немного. Чтобы сделать самодельную катушку для шланга, следует продумать, какой материал лучше использовать. Для сердцевины может подойти обрезок трубы, стальная полоса, крепление 22х5 мм. С боковинами дела обстоят несколько сложнее. Материал должен быть прочный, который не боялся бы влаги и перепада температур.

Некоторые умельцы монтируют крышки от больших тазов или кастрюли, это не кажется плохой идеей, металл там вполне крепкий. Перед началом монтажа следует сделать чертежи (их можно найти в интернете), в них рекомендуется проставить точные размеры будущего устройства. У старых металлических емкостей срезают днище, отступ делается от края пару сантиметров. Такой вариант тоже кажется вполне допустимым.

Чаще всего для этих целей используются:

  • старые тазы;
  • емкости от стиральных машин;
  • большие кастрюли.

Всего для боковины катушки требуется металлическая окружность диаметром 35 см. Из металлической полосы создается каркас, по центру привариваются обрезки тонкостенной трубы. Иногда для большей жесткости вставляются фрагменты из труб ПВХ. В центре чертится окружность диаметром 142 мм, сверлится 4 отверстия. Чтобы исключить перегибы шланга при крепеже к оси используется штуцер, к нему крепится поливочный шланг. Еще лучше монтировать тройник, в этом случае появляется «свобода маневра», можно согнуть шланг по любым острым углом. Лишние отверстия можно залить пеной или силиконом.

Шпильки лучше всего вырезать из арматуры «8». Чтобы прикрепить раму, можно применить те же шпильки, в качестве ручек на них надеваются фрагменты ПВХ трубы. На шланг натягивается коннектор, подключается к оси и наматывается. Во время намотки следует отслеживать, чтобы шланг не перекручивался. Если все сделать правильно, то изделие по прочности не будет уступать фирменному экземпляру. Также можно поставить колесики от стиральной машины, чтобы можно было перемещать агрегат по помещению мастерской. На такую катушку вполне подойдет шланг диаметром 4 см. В чем заключается выгода:

  • барабан расчищает рабочее пространство;
  • повышается мобильность, если барабан прикреплен к колесам;
  • сокращается время на размотку и монтаж;
  • не возникает заломов;
  • удобно хранить в любом хозяйственном помещении.

Второй вариант – бюджетный, используется фанера, которую можно покрыть специальным праймером, затем покрасить масляной краской. Подобная обработка продлит срок службы фанеры раза в 3-4. Боковые стенки будущего барабана вырезаются в виде окружностей из фанеры (10 мм), диаметр 435 мм. В центре просверливаются отверстия (14 мм), они будут использоваться для инсталляции в них барабана.

Ось можно изготовить, взяв металлический прут или штырь диаметром 10 мм. Следует учитывать некоторый запас по длине, он должен быть больше, чем расстояние между боковинами

Важно правильно распределить поперечные фиксаторы. Делаются они из реек (размер 26х11 мм, всего 8 штук)

Располагаются рейки равномерно по всей окружности.

Саморезами фиксируются рейки с использованием уголков (две штуки на одну рейку). Фиксатор толкателя делается с использованием особой накладки. Это доска (20 мм), в которой просверливается отверстие 12 мм, затем прямоугольный участок перепиливается пополам. Полученные половинки крепятся с внешних сторон боковин. Толкатель изготавливается из стальной пластины (толщина 2 мм), размер 12х110 мм.

Толкатель закрепляется с помощью винта, который проходит через ось, ставится таким способом, чтобы ось выходила наружу на 45 мм. Проще всего прикрепить подставку, для этого нужны будут обрезки доски (14 мм ширина), промежуток между опорами 45 мм. Фиксируются они поперечными деревянными плашками. Подставка закрепляется на вертикальной плоскости с использованием фиксаторов, кронштейнов, уголков и т. п.

В основании опор следует создать «посадочный» паз, чтобы узел не соскакивал, делается специальный замок, который вырезается из стальной полосы (толщина 2 мм, ширина 20 мм). После изготовления барабан следует протестировать в полевых условиях. Перед началом работы рекомендуется тщательно проверить все стыки и узлы, не должно быть какого-либо люфта или плохого крепежа. Если все нормально, то тогда можно присоединять шланг. Барабан также можно сделать из ПВХ труб, для этого только в хозяйстве нужен специальный сварочных агрегат для ПВХ изделий. Обычно применяются трубы 30 мм. Преимущество такого изделия:

  • не подвержено коррозии;
  • имеет хорошую прочность;
  • весит мало, легко транспортировать.

Производители и модели

Существует несколько торговых марок, которые зарекомендовали себя с самой лучшей стороны. Цены на продукцию довольно высокие, но катушки имеют длительный срок службы, они надежны и работают безотказно. К ним относятся торговые марки Gardena и Hozelock.

Катушки Gardena обладают автоматическим сматыванием, шланг не перекручивается, не «ломается». Опора у катушки надежная, конструкция устойчивая. Система имеет компактные параметры, обладает эргономичной ручкой шланга. Изделие можно брать, например, в туристический поход, использовать в дачных работах, применять в производственном цеху малого предприятия.

Барабан Hozelock предназначен для шлангов, которые способны выдержать повышенное давление. Катушка сделана из современных инновационных материалов, которые могут работать в агрессивных средах. Модели могут иметь как инерционную смотку, так и автоматическую. Барабаны могут перемещаться на тележках-платформах, также есть стационарные конструкции. Перед покупкой рекомендуется внимательно познакомиться с ТТХ, посмотреть, как устройство работает в различных средах. Например, в химической пищевой индустрии используется материал:

  • прочный ПВХ;
  • нержавейка.

Барабаны Hozelock по критерию цена/качество, такие устройства весьма приемлемы.

Изготовление катушки для шланга своими руками- фото

1.Трубы внутри барабана подают воду в шланг и являются осью вращения катушки.

2.При выборе ширины и диаметра барабана исходил из необходимости доступа к трубам во время монтажа и эксплуатации.

3.Размеры катушки взял немного больше заводских, чтобы можно было нарастить длину шланга.

4.Размеры заготовок для кронштейна вымерял по месту с учётом зазоров и толщины шайб.

5.При склеивании кронштейна в дело пошли все имеющиеся струбцины.

6. После высыхания клея обрезал выступающие части, обработал шкуркой и просверлил отверстия под ось.

7.Перед окончательной сборкой покрыл кронштейн акриловым лаком.

8.Металлический соединитель при подключении к подводящей трубе позволяет катушке вращаться, не нарушая герметичности.

9.Фитинг для подключения шланга собрал под углом, чтобы он не перегибался. Дополнительным заглушённым отводом, вставленным в отверстие в толстой рейке барабана, зафиксировал катушку на оси.

10.Подключены внешние трубы для подачи воды.

11.Для облегчения отпиливания элементов колеса-штурвала я оснастил пилу маленькой «кроваткой» с боковым упором.

12.Колесо состоит из 8 элементов, ступицу выточил из ветки орешника, а спицы — из сосны.

13.Отверстия под шканты делал ближе к внутренней стороне элементов колеса. После скругления наружного периметра восьмигранника они окажутся в центре.

15.Для стяжки колеса при склеивании использовал ремённую стяжку для рамок, из которой вынул вставки для углов, и струбцины.

16.Штурвал с вклеенной заглушкой.

Предисловие

Вряд ли вы являетесь разводчиком суккулентов, если не прошли мимо заголовка статьи. В наших широтах каждый, кто хочет разбить сад и огород, должен позаботиться о надлежащем поливе растений. Марафон с лейкой, по старинке, пусть проходит теща, а для любимой жены придется прикупить шланг поливочный на катушке.

Скупой платит дважды

Эта пословица работает почти всегда. В данном случае тоже. Проблема не в самой конструкции. К ней как раз нареканий нет. Она достаточно дубовая, чтобы сломаться и яркая, чтобы радовать взгляд.

Проблема в соединениях со шлангами. В таких катушках есть два соединения. Одно с внешней стороны. Через него изделие подключается к водопроводному крану. Второе — внутри катушки, чтобы подключить наматываемый шланг.

Чем лучше эти соединения, тем меньше потерь воды, тем меньшая лужа будет образовываться под катушкой.

В моем конкретном случае это не такая уж проблема. Изделие стоит где-нибудь на газоне и вытекающая вода только дополнительно увлажняет почву. Но если бы шланг от крана до катушки был коротким, то лужа образовывалась бы непосредственно рядом с домом. Насколько уместно устраивать болото рядом с жилищем — решайте сами.

У катушек известных производителей потери воды практически отсутствуют. Просто однажды я видел, как работает катушка Hozelock. Там, конечно, из соединений тоже капало, но самую малость. В моей катушке потеря воды более значительная. Не знаю, может быть, это проблема моего конкретного изделия. Или руки нет тем концом вставлены. Но, попробовав разные варианты быстросъемных насадок, я пришел к выводу, что проблема именно в самой катушке.

Мораль: если использовать изделие вдали от дома и других мест, которые нежелательно затапливать, то вполне можно обойтись таким как у меня недорогим вариантом. Если же катушка будет стоять стационарно около дома или вообще висеть на стене, лучше заплатить чуть больше и купить более качественную вещь. Или купить дополнительно тазик и подставлять его под обновку, чтобы не устраивать потоп.

Советы по выбору

При покупке бобины следует акцентировать внимание на том, какой шланг будет применяться в работе. Рациональнее использовать для поливочных работ шланги профессиональные, они обладают хорошим запасом прочности (срок эксплуатации до 12 лет). Подобные изделия имеют преимущества:

Подобные изделия имеют преимущества:

  • они пластичны, легко складываются;
  • огибают различные препятствия под острыми углами;
  • не «застывают» от ледяной воды.

Выбирая катушку для сматывания, следует уделять внимание таким параметрам шланга:

  • сечение;
  • протяженность;
  • из какого материала сделана вещь.

В качестве аграрного инвентаря шланг и катушка должны быть одной торговой марки, подобная совместимость гарантирует, что не будут происходить утечки. При выборе рекомендуется использовать такие критерии:

  • Тип фиксации шланга на стену.
  • Какие колеса присутствуют у мобильной модели.
  • Какое крепление у стационарных версий. Они должны быть прочны и выдерживать большие нагрузки.
  • Если рукава имеют большую длину, то имеет смысл использовать основание, в котором есть большие диаметры и ширина.
  • Из какого материала изделие изготовлено.
  • Какой грунтовкой и эмалью окрашено устройство.
  • Из какого металла катушка изготовлена. Дольше служат модели, сделанные из нержавейки, они выдерживают большие нагрузки и не подвержены коррозии.

Опорная рама «тележки» должна быть широкой и сделанной из прочного металла, в этом случае она будет устойчива, не будет переворачиваться от различных нагрузок при натяжении шланга. Колесики «тележки» должны быть широкие, это обеспечит комфортное и плавное передвижение.

Ровное наматывание шланга можно делается с использованием ручки, которая должна быть удобной.

Деревянная катушка для поливного шланга своими руками

Деревянная катушка для поливного шланга своими руками


В теплое изоляционно-удаленное лето 2021 года я много времени проводил на даче. А куда деваться? Все планируемые поездки/отпуска накрылись, а в квартире я с апреля насиделся вдоволь. Жена развила бурную деятельность — цветочки/ягодки плюс газончики/грядочки. В какой-то момент я устал запинаться о поливочные шланги и решил занять руки и голову. Конечно, катушка для шланга не бог весть какой «проект», — готовую в магазине можно за пару тысяч купить. Но на любой даче огромное количество всякого шмурдяка, который валяется годами, потому как выкинуть жалко. Поэтому я решил катушку изготовить, — из того, что есть. А было у меня много чего: обрезки фанеры, куча всякого крепежа + разобранный старый стальной водопровод на 3/4 дюйма (трубы, сгоны, угольники, тройники и прочая и прочая).Использованные материалы:

  • сгон (2 штуки),
  • тройник на 3/4,
  • уголок на 3/4,
  • контргайка (2 штуки),
  • заглушка,
  • штуцер для шланга (2 штуки),
  • фиксатор трубы (2 штуки).


Самый мешающий шланг (он же самый длинный) у меня был 19 мм диаметром (3/4 дюйма). Я на бумажке быстренько посчитал максимальный размер бобины и приступил к реализации. Окружности размечал с помощью центровочного шурупа и карандаша на веревочке. В общем, три часа с лобзиком, отверткой и гаечным ключом, и катушка готова. Красил тоже тем, что было в наличии. В магазине пришлось покупать только мелочевку: два штуцера для подключения вводного и выводного шлангов, две контргайки, торцевую заглушку и уголок на 3/4 с внешней резьбой. Да, еще купил два фиксатора полипропиленовых труб — для переноски. Катушка.


Переноска.


Самодельная катушка для поливочного шланга готова к испытаниям.


Конечно, проект «из того, что было» имеет свои минусы. Сгоны у меня были от старого водопровода — одинаковой длины. Если бы покупал, то взял бы разные. Испытания подтвердили мои опасения: внутренний вывод надо смещать максимально близко к боковине. А так шлангу мало места, и он заламывается при переходе на бобину. Пришлось напрячь голову и поскрести по сусекам. В результате был найден пластиковый держатель для шланга стиральной машины. Он был немного обрезан, подогнут и прикручен в качестве направляющей для поливного шланга. Диаметр вывода стиралки, как раз, 3/4 дюйма — встало идеально, и шланг перестал заламываться. Держатель был такой (фото не мое), прикручивал его к катушке тремя шурупами на внутренний вал


Катушка в деле. Первоначально я планировал делать ручку для наматывания шланга на катушку. В результате не стал. Все варианты выходили сильно дорогими в реализации. А катушек планировалось три штуки — две под шланги и одну под провод удлинителя для газонокосилки. Как оказалось, — катушка прекрасно крутится руками, правда, не очень быстро. Пару недель так и крутил. А потом просто «сделал» универсальную ручку. К сожалению, фото оригинала не делал, а сама конструкция осталась на даче. Короче, я просто взял самый маленький разводной ключ, вставил в отверстие на ручке длинный болт и прихватил его гайкой. Потом просто просверлил «туннель» в деревянном цилиндрике. В результате заимел быстросъемную ручку для любой своей катушки. Для наглядности изобразил примерный вид своей универсальной ручки. В реальности сам ключ там в полтора раза меньше, болт в два раза больше, а деревянная рукоять имеет отверстие

Без чего не получить урожай – живительная влага

Если серьезно, не обольщайтесь малой площадью земельного участка. Сэкономить на таком необходимом инвентаре, как шланг садовый на катушке, не удастся. Горький лук, растрескавшаяся морковь, мелкие капустные кочаны, причудливые по форме огурцы – все это результат недостаточного увлажнения почвы.

Переместите механизм в нужное место, размотайте шланг, подключите к источнику воды, включите воду, полейте огород, смотайте шланг, поместите инвентарь на хранение… Следуйте этой предельно простой инструкции – и сохраните здоровье позвоночника на долгие годы. Такой огород в удовольствие, согласитесь!

Более практичным решением (для очень любимой жены) является приобретение катушки на колесах. Такая конструкция и вовсе легка в эксплуатации, ведь благодаря колесам механизм не нужно поднимать – удобно для совсем юных и пожилых огородников, женщин в положении. Существуют модели, пригодные для использования на земельных участках разных площадей.

Заключительная часть

Без сомнения, подобное хранение шланга более удобно. Для полива не всегда требуется вся длина, а здесь его можно вытянуть совсем немного и начать работу. Да и обратная намотка значительно упростится.

Так хранить шланг значительно прощеФОТО: youtube.comМожно размотать совсем немного и подключитьФОТО: youtube.com

Watch this video on YouTube

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные рассказы от первого лица будут опубликованы на страницах нашего онлайн-журнала.

ФОТО: YouTube-канал Workshop Diy

Предыдущая ИСТОРИИЗабор из полимерно-древесного композита: самостоятельный монтаж
Следующая ИСТОРИИКогда руки крюки: вторая жизнь старой кружки

Как выбрать устройство

Катушки могут различаться по назначению, материалам и конструкции. В перечне присутствуют следующие модели:

настенные автоматические;

Настенная катушка

бобины, оснащенные осью для вращения;

Бобина

передвижные катушки.

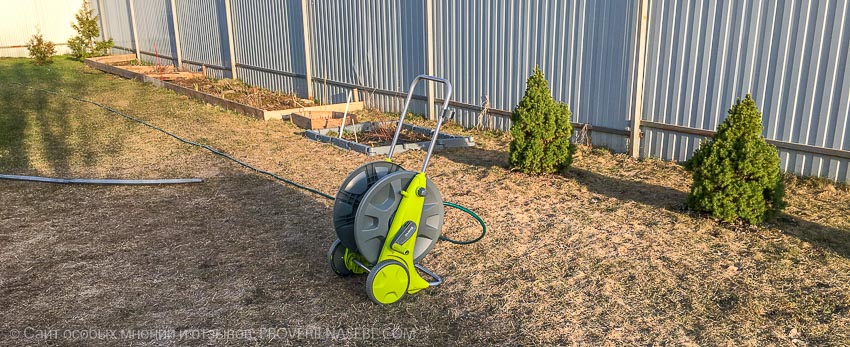

Мобильная катушка

Бобины изготавливают из пластика, металла, пластмассы и дерева.

Чтобы подобрать устройство, необходимо ориентироваться на следующие факторы:

  1. Длина шланга – она составляет от 20 до 100 метров. Он данного показателя зависит диаметр катушки.
  2. Тип приспособления – оно может быть стационарным и мобильным. Катушку из первой категории можно укрепить на стене или поставить на пол. Автоматические инерционные коробки обеспечивают надежную фиксацию и быстрое сматывание шланга после использования. Мобильные катушки Karcher оснащены тележкой, поэтому их можно с легкостью перемещать по земельному участку.
  3. Производитель – качество продукции должно быть подтверждено соответствующей документацией и отзывами потребителей.
  4. Стоимость катушки для шланга (20, 50, 80, 100 м) – при применении профессиональных шлангов следует отдать предпочтение катушкам из той же ценовой категории. Желательно, чтобы производитель был один. В этом случае садовое оборудование могут эксплуатировать на протяжении 5-10 лет. Изделия Karcher производят из качественных экологичных материалов. Благодаря этому можно избежать проблем со скручиванием, перегибом и воздействием холодной воды.

Чтобы создать сети для полива применяют разветвители и коннекторы. В схему часто включают специальные распылители и наконечники. С их помощью обеспечивают защиту почвы и зеленых насаждений.

Сеть для полива

Идеально для приусадебных участков

Наиболее современные модели катушек со шлангами превращают полив огорода в прогулку по саду. Длина шланга варьируется и может достигать от десяти до сотни метров.  С помощью такого помощника трудности полива газона, клумб и  огорода забываются быстро.

Исключительным преимуществом механизма на катушке является его стабильность, обеспечиваемая устойчивой металлической опорой. Последняя, как правило, изготовлена из алюминия. Изделия оснащаются удобными ручками-трансформерами, регулируемыми по высоте, что делает их универсальными для покупателей любого роста. После окончания работ достаточно сложить рукоятку и наклонить внутрь, чтобы инвентарь не занимал много места при хранении.

Конечно, есть мастера на все руки, которые могут сделать катушку под садовый шланг своими руками. Для этого можно применить уже полуготовые решения использованных катушек от канатов или проволоки – главное придумать, как это изделие поместить на ось, чтобы оно свободно вращалось. Задачка для школьного урока труда. Впрочем, если не хочется пачкать белы ручки, то в магазинах можно без труда найти оговариваемые изделия и в различной модификации. Каждый огородник подберет для себя требуемый вариант.

Изготовление механизма катушки

Работу следует начать с распиливания отрезка серой трубы вдоль. Это легко сделать при помощи болгарки. После этого все края аккуратно обрабатываются. Это делается для того, чтобы серый отрезок легко надевался на коричневую трубу.

При помощи болгарки серая труба распускается вдольФОТО: youtube.com

Теперь необходимо надеть разрезанную серую трубу на коричневую (предварительно промазав её любым клеевым составом), а также вставить в неё заглушку. Естественно, что серый отрезок расширится и между краями появится щель. Её нужно залить силиконом при помощи термопистолета. Остаётся дождаться, пока разогретый силикон застынет. Это будет основной частью механизма катушки для сматывания шланга, однако с ней ещё предстоит поработать. А пока стоит заняться другими деталями.

Просвет замазывается при помощи термопистолета, после чего можно приступить к дальнейшей работеФОТО: youtube.com

Процесс изготовления

Отступив пару сантиметров от края дна, отчертил линию и ножовкой отрезал днище

Диаметр боковин составил 30см. Длина сердцевины катушки 33 см. Поскольку диаметр канализационной трубы довольно мал для навивки шланги, я ее разрезал вдоль и в дальнейшем расширил.

Из полосы 20х4мм был сварен каркас. По центру каркаса приварены отрезки тонкостенной трубы 3/4″ (чтобы в нее свободно входила ось – труба 1/2″).

Поскольку тазик оказался не особо жестким, то для увеличения жесткости, решил приклеить вставки из ПВХ пластика. Спросите, почему бы сразу не сделать боковины из ПВХ пластика? Дело в том, что ПВХ пластик довольно мягок и легко царапается. Через 1-2 года внешний вид у такой катушки будет не ахти. Для жесткости, можно было бы использовать и фанеру (установив ее с внешней стороны, чтобы не контактировала с влагой), но у меня ее просто напросто не оказалось.

Относительно центра очертил окружность диаметром 140мм и просверлил четыре отверстия для шпилек, и центральное отверстие для 1/2″ трубы.

Чтобы было меньше перегибов шланга при подключении к оси, поначалу хотел использовать в качестве тройника фильтр грубой очистки, где вместо фильтра вкручивался штуцер для подключения коннектора поливочного шланга. Но не тут, то было, высота от центра оси до края коннектора оказалась больше диаметра сердцевины.

Пришлось искать другой вариант, который оказался на много проще, используя обычный тройник и уголок, можно получить какой угодно угол.

Трубу, которая не задействована в водоснабжении я попросту залил силиконовым герметиком, дабы не мучиться потом с его герметизацией на выходе, при чем на выходе будет установлена рукоятка для намотки.

Шпильки были изготовлены из 10мм прутка

Поскольку шпильки были установлены по радиусу большему чем радиус канализационной трубы, то чтобы надеть канализационную трубу на шпильки, ее пришлось нагреть строительным феном. В итоге получился довольно солидный зазор, который оказался вполне удобным для подключения коннектора к штуцеру.

Для соединения рамы использовались те же шпильки из 10 мм прутка, а в качестве ручек, на шпильки были одеты отрезки полипропиленовой трубы.

С рамой я немного не угадал, и отрезки труб, в которые заводится ось катушки, оказались короткими.

Чтобы при намотке катушку не телепало из стороны в стороны на ось поставил шайбы (из полипропиленовой трубы).

Теперь остается надеть коннектор на шланг, подключить к оси катушки и намотать шлангу. Первоначальную намотку лучше производить вдвоем, чтобы один разматывал шлангу, а другой наматывал на катушку, таким образом, вы избежите перекручивания шланги.

Я думаю, что катушка для шланга изготовленная своими руками получилась ничуть не хуже заводской. Напоследок хочу отметить, что если сделать верхнюю часть каркаса более длинной, то для удобства передвижения можно установить колесики от ручной тележки.

Вместимость данной катушки ориентировочно на 40м шланги диаметром 1/2″.

Удобная катушка для поливочного шланга своими руками

Удобная катушка для поливочного шланга своими руками


Пока не пришла весна — пора бы подготовиться к поливочному сезону. В связи, с чем и была приобретена шланга длиной 30м. Но учитывая, что место полива находится вдали от дома, и шлангу оставлять на участке нельзя (ибо сопрут), а каждый раз разматывать и сматывать не интересно, то придется самому сделать катушку для шланга (мысль приобрести катушку у меня отпала, как только узнал цену на них!). Было желание сделать катушку, которая была бы такой-же функциональной, как и заводская, прослужила бы много лет и не уступала бы по эстетичности. Для изготовления катушки своими руками, первым делом занялся поиском материалов. Если с рамой и сердцевиной все было более-менее понятно — отрезок канализационной трубы и полоса 20х4мм (то, что имелось в наличии), то для боковин ничего подходящего не нашлось.


Фанеру отбросил сразу, поскольку постоянно будет контактировать с влагой (конденсат от шланги), поэтому рассчитывать на то, что катушка прослужит долго, не стоит. Более долговечные варианты и при этом имеющие привлекательный внешний вид, которые мне пришли в голову, это применение крышек от большой кастрюли (выварки) или применение днища от пластикового тазика. Поскольку крышки отдельно не продавались, были приобретены два тазика (явно не для пищевых продуктов), по довольно низкой цене.


Отступив пару сантиметров от края дна, отчертил линию и ножовкой отрезал днище.


Диаметр боковин составил 30см. Длина сердцевины катушки 33 см. Поскольку диаметр канализационной трубы довольно мал для навивки шланги, я ее разрезал вдоль и в дальнейшем расширил.


Из полосы 20х4мм был сварен каркас. По центру каркаса приварены отрезки тонкостенной трубы ¾» (чтобы в нее свободно входила ось – труба ½»).


Поскольку тазик оказался не особо жестким, то для увеличения жесткости, решил приклеить вставки из ПВХ пластика. Спросите, почему бы сразу не сделать боковины из ПВХ пластика? Дело в том, что ПВХ пластик довольно мягок и легко царапается. Через 1-2 года внешний вид у такой катушки будет не ахти. Для жесткости, можно было бы использовать и фанеру (установив ее с внешней стороны, чтобы не контактировала с влагой), но у меня ее просто напросто не оказалось.


Относительно центра очертил окружность диаметром 140мм и просверлил четыре отверстия для шпилек, и центральное отверстие для ½» трубы.


Чтобы было меньше перегибов шланга при подключении к оси, поначалу хотел использовать в качестве тройника фильтр грубой очистки, где вместо фильтра вкручивался штуцер для подключения коннектора поливочного шланга. Но не тут, то было, высота от центра оси до края коннектора оказалась больше диаметра сердцевины.


Пришлось искать другой вариант, который оказался на много проще, используя обычный тройник и уголок, можно получить какой угодно угол.


Трубу, которая не задействована в водоснабжении я попросту залил силиконовым герметиком, дабы не мучиться потом с его герметизацией на выходе, при чем на выходе будет установлена рукоятка для намотки.


Шпильки были изготовлены из 10мм прутка


Поскольку шпильки были установлены по радиусу большему чем радиус канализационной трубы, то чтобы надеть канализационную трубу на шпильки, ее пришлось нагреть строительным феном. В итоге получился довольно солидный зазор, который оказался вполне удобным для подключения коннектора к штуцеру.


Для соединения рамы использовались те же шпильки из 10 мм прутка, а в качестве ручек, на шпильки были одеты отрезки полипропиленовой трубы.


С рамой я немного не угадал, и отрезки труб, в которые заводится ось катушки, оказались короткими.


Чтобы при намотке катушку не телепало из стороны в стороны на ось поставил шайбы (из полипропиленовой трубы).


Теперь остается надеть коннектор на шланг, подключить к оси катушки и намотать шлангу. Первоначальную намотку лучше производить вдвоем, чтобы один разматывал шлангу, а другой наматывал на катушку, таким образом, вы избежите перекручивания шланги. Я думаю, что катушка для шланга изготовленная своими руками получилась ничуть не хуже заводской. Напоследок хочу отметить, что если сделать верхнюю часть каркаса более длинной, то для удобства передвижения можно установить колесики от ручной тележки. Вместимость данной катушки ориентировочно на 40м шланги диаметром ½».

26.02.2016

Оценить самоделку, мастер-класс, идею. Комментарии

«послеобеденная лень» или «катушка для поливочного шланга» — Сообщество «Сделай Сам» на DRIVE2

дратути!

всем, наверное, известно то самое ощущение (особенно после обеда), когда вроде бы нужно что-то делать (тем более, что дел дохрена), но руки как бы «не поднимаются». проще говоря: «не стоИт» на работу…

вчера и меня настигло это «нестояние». минут 20 я бродил по участку с мыслями: «с чего бы начать?», но «раскачаться» все никак не получалось.

  • и тут, когда я очередной раз споткнулся о валяющиеся «кольца» поливочного шланга, я понял, куда применить свою послеобеденную лень…
  • традиционно все родилось из «мусора», ибо ехать что-то ПОКУПАТЬ для «изделия» было так же ЛЕНЬ!=)
  • итак, что у меня «валялось»:обрезки полипропиленовых труб длиной по 30см.кусок фанеры 12мм
  • полипропиленовые фитинги, которые в загородном хозяйстве всегда где-то да нужны.

искать циркуль было ЛЕНЬ, по-этому я обвел окружность при помощи банки из-под майонеза. (диаметр дна где-то 25см).этого мне показалось маловато и я обвел на другом обрезке фанеры «горло» банки. там уже порядка 30-ти + — .

ну дальше все и так понятно… «варим трубы».никаких специальных размеров не выдумывал, ибо ходить и что-то мерить было ЛЕНЬ.

просто тупо брал обрезки и «варил» их с фитингами.

для втулки катушки использовал березовую чушку из дровеника, ибо че-то точить, пилить и строгать было ЛЕНЬ.немного кривая, но и так сойдет!

в результате нехитрых манипуляций, получилась вот такая хрень.

  1. ибо бегать и искать как правило тоже ЛЕНЬ.
  2. с слову… насадка очень «туго» входит во внутренний диаметр трубы 20мм.
  3. так что выпасть не должна.
  4. таким образом все 40 метров шланга поместились на этой «катушке».
  5. ***
  6. ну фсьо.можно кидать какашки на вентилятор, а я поел за поп-корном… =)
