Схемы трансформатора Тесла
Устройство собирается по одной из прилагаемых схем, номиналы могут меняться, поскольку от них зависит эффективность работы устройства. Сперва наматывается около тысячи витков эмалированного тонкого провода на пластиковый сердечник, получаем вторичную обмотку. Витки лакируются или покрываются скотчем. Количество витков первичной обмотки подбирается опытным путем, но в среднем, это 5-7 витков. Далее устройство подключается согласно схеме.
Для получения эффектных разрядов достаточно поэкспериментировать с формой терминала, излучателя искрового свечения, а о том, что устройство при включении уже работает, можно судить по светящимся неоновым лампам, находящихся в радиусе полуметра от прибора, по самостоятельно включающихся радиолампах и, конечно, по плазменным вспышкам и молниям на конце излучателя.
Как сделать катушку Тесла своими руками
1. Схема трансформатора Тесла
Как Вы видите, в данной схеме минимум элементов, что нисколько не облегчает нашу задачу. Ведь чтобы она работала необходимо её не только собрать, но и настроить! Начнём по-порядку:
МОТЫ: такой трансформатор есть в микроволновке. Представляет собой обычный силовой трансформатор с одной лишь разницей, что его сердечник работает в режиме, близком к насыщению. Это означает, что несмотря на малые размеры, он имеет мощность до 1,5 кВт. Однако, есть и отрицательные стороны у такого режима работы. Это и большой ток холостого хода, около 2-4 А, и сильный нагрев даже без нагрузки, про нагрев с нагрузкой я молчу. Обычное выходное напряжение у МОТа — 2000-2200 вольт при силе тока 500-850 мА.
У всех МОТов первичка намотана внизу, вторичка сверху. Делается это для хорошей изоляции обмоток. На вторичке, а иногда и на первичке намотана накальная обмотка магнетрона, около 3,6 вольт. Причём между обмотками можно заметить две металлические перемычки. Это — магнитные шунты. Основное их назначение — замкнуть на себя часть создаваемого первичкой магнитного потока и таким образом ограничить магнитный поток через вторичку и её выходной ток на некотором уровне. Делается это из-за того, что при отсутствии шунтов при коротком замыкании во вторичке (при дуге) ток через первичку многократно возрастает и ограничивается лишь её сопротивлением, которое и так очень мало. Таким образом, шунты не дают трансу быстро перегреться при подключенной нагрузке. Хотя МОТ и греется, но в печке ставят нехилый вентилятор для его охлаждения и он не сдыхает. Если же шунты удалить, то мощность, отдаваемая трансом, повышается, но перегрев происходит гораздо быстрее. Шунты у импортных МОТов обычно хорошо залиты эпоксидкой и их не так просто удалить. Но сделать это всё-же желательно, уменьшится просадка под нагрузкой. Для уменьшения нагрева могу посоветовать засунуть МОТ в масло.
Напряжение хотя и мало по сравнению со строчником, но сила тока, в сто раз большая, чем безопасный предел 10мА сделает твои шансы остаться живым практически равными нулю.
Могу огорчить некоторых людей, сообщив о том, что МОТ, хотя и идеальный источник питания для катушек тесла (малогабаритный, мощный, не сдыхает от ВЧ как NST), но его цена колеблется от 600 до 1500 и выше рублей. К тому же даже если вы имеете такие деньги, вам придётся изрядно побегать по радиорынкам и магазинам в его поисках. Лично я так и не нашёл импортного МОТа, не нового, не подержанного. Но я нашёл МОТ от советской микроволновки «Электроника». Он обладает гораздо большими размерами, чем импортные и работает как обычный транс. Называется он ТВ-11-3-220-50. Его примерные параметры: мощность около 1,5 кВт, выходное напряжение ~2200 вольт, сила тока 800 мА. Приличные параметры. Причём на нём, кроме первички, вторички и накальной присутствует ещё обмотка на 12 В, как раз для питания кулера на искровик теслы.
Автор нашей Теслы использовал вот такие моты:
И ещё:
КАПЫ: Подразумеваются высоковольтные керамические конденсаторы (серий К15У1, К15У2, ТГК, КТК, К15-11, К15-14 -для установок высокой частоты!) Самое сложное — это найти их. Представляем фоторобот:)))
Фильтр от ВЧ: соответственно две катушки, выполняющие функцию фильтров от напряжения высокой частоты. В каждой 140 витков медного лакированного провода 0.5 мм в диаметре.
Очень хорошо различимы на этом рисунке:
И ещё:
Как проверить катушку
Для проверки работоспособности катушки Теслы включаем питание и подносим к устройству люминесцентную лампочку – она должна светиться. Это подтверждает наличие электромагнитного поля в катушке. Если устройство не функционирует, необходимо поменять местами выводы первой обмотки, после чего проверить транзистор – возможно, он пробит.

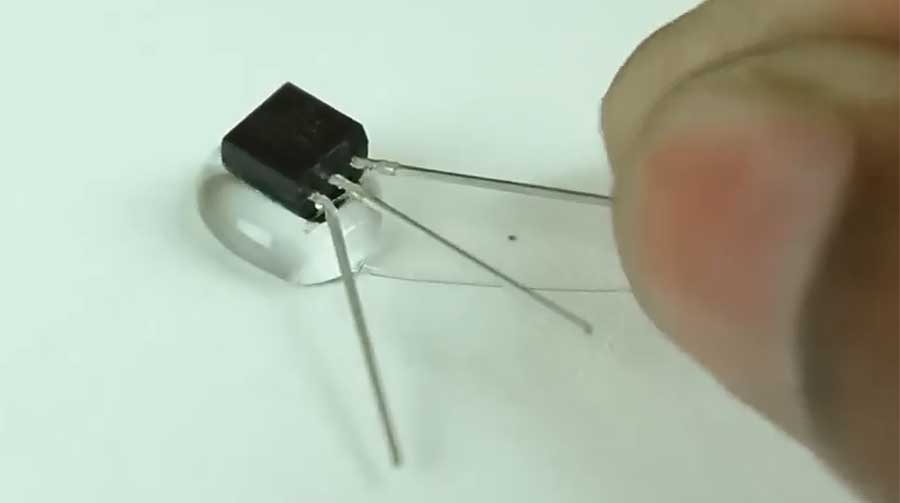

Транзистор может быть изначально неисправным либо не соответствовать по параметрам. Поэтому при подготовке элементов их необходимо проверить на исправность при помощи мультиметра.
При тестовом включении катушки нужно контролировать нагрев транзистора. Иногда требуется установка радиатора охлаждения и даже компьютерного вентилятора, которые предотвратят перегрев и выход из строя транзистора.
Пошаговая инструкция по сборке
Для того, чтобы изобретение работало исправно и не представляло угрозы, нужно тщательно додерживаться всех инструкций и быть очень осторожным.
Тщательно следуйте руководству, и проблем не возникнет:
- Выбрать подходящий трансформатор. Он определяет размер катушки, которую вы сможете сделать. Вам нужен такой, чтобы мог выдавать как минимум 5-15 Вт, и ток 30-100 миллиампер.
- Первый конденсатор. Его можно создать с помощью более мелких конденсаторов, скреплённых наподобие цепи. Они будут равномерно накапливать энергию в вашем первичном контуре. Но для этого они должны быть одинаковыми. Конденсатор можно снять с нерабочего телевизора, купить в магазине или сделать самостоятельно с помощью обычной пленки и фольги из алюминия. Чтобы ваш конденсатор был максимально мощным, он должен заряжаться постоянно. Заряд должен подаваться каждую секунду по 120 раз.
- Разрядник. Для одиночного разрядника можно взять провод, толщина которого больше 6 миллиметров. Это нужно, чтобы электроды смогли выдержать тепло, которое будет выделяться. Электроды можно охлаждать с помощью потока холодного воздуха, использовав фен, пылесос, кондиционер.
- Обмотка первой катушки. Вам нужна специальная форма, вокруг которой нужно намотать медную проволоку. Ее можно взять из старого ненужного электрического прибора или купить новую в магазине. Форма, на которую будет наматываться проволока должна быть либо в форме цилиндра или конуса. От длины проволоки напрямую зависит индуктивность катушки. А первичная, как уже написано выше, должна быть с низкой индукцией. Витков должно быть немного, и проволока может быть и не цельной, иногда используют куски, скрепляя их.
- Уже можно собрать созданные приборы в одно целое, присоединив их один к другому, как звенья в цепи. Если все сделано правильно, то они должны создать первичный колебательный контур, который будут передавать электроды.
- Вторичная катушка. Создается также, как и первая, на форму наматывается проволока, витков должно быть больше. Ведь вторая катушка нужна намного больше и выше, чем первая. Она не должна создавать вторичный контур, наличие которого может привести к сгоранию первичной катушки. Не забывайте о том, что эти катушки должны быть одинаковой частоты, чтобы исправно работать и не сгореть во время включения прибора.
- Другой конденсатор. Его форма может быть как круглой, так и сферической. Делается также, как и для первичной катушки.
- Соединение. Для создания вторичного контура нужно соединить оставшиеся катушку и конденсатор в одно целое. Но, необходимо заземлить контур, чтобы не нанести вред приборам, которые подключены в сеть. Заземлять нужно как можно дальше от проводки, которая размещена по всему дому. Заземлить очень просто – нужно воткнуть штырь в землю.
- Дроссель. Необходимо сделать дроссель, чтобы не поломать разрядником всю электросеть. Создать просто – плотно намотать проволоку на шариковую ручку.
-
Собрать все вместе:
- первичную и вторичную катушки;
- трансформатор;
- дроссели;
- Нужно разместить обе катушки рядом и присоединить к ним трансформатор с помощью дросселей. Если вторая катушка получилась больше первой, то первую можно разместить внутри.
Прибор начнет работать после подключения трансформатора.
Инструкция по изготовлению катушки Тесла
Самым трудоёмким процессом изготовления катушки Тесла в домашних условиях будет намотка вторичной обмотки L2. Это наиболее значимый элемент в трансформаторе Тесла. И намотка — трудоемких процесс, требующий аккуратности и внимания.

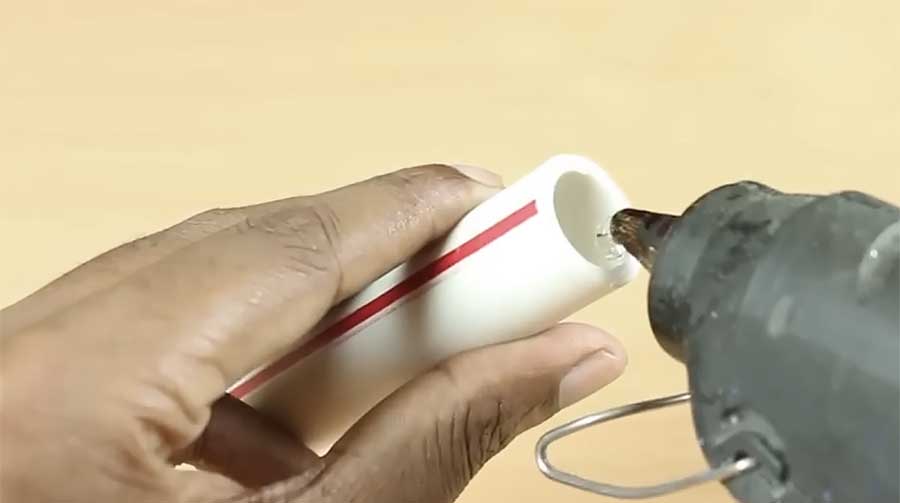

Приготовим основу. Для этого нам подойдет ПВХ труба диаметром от 2-х см.

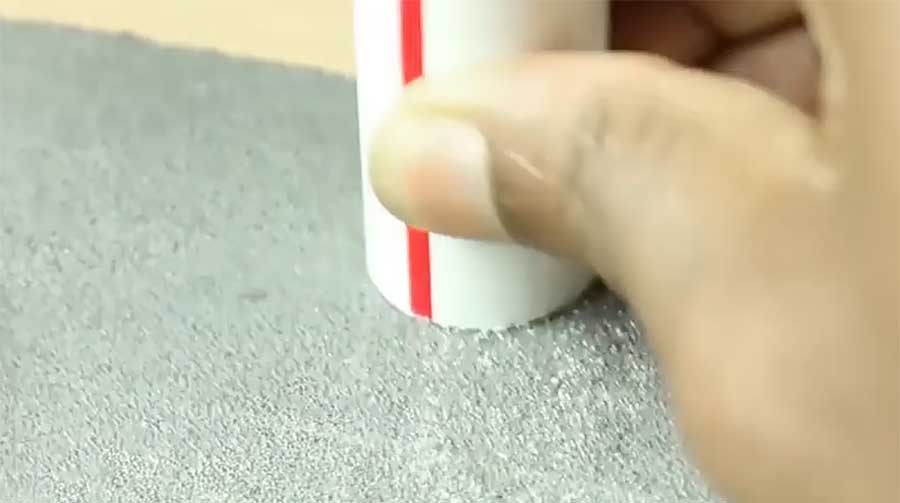

Отметим на трубе необходимую длину — примерно от 9 до 20 см. Желательно соблюдать пропорцию 4-5:1. Т.е. если у вас труба диаметром 20 мм, то её длина составит от 8 до 10 см.

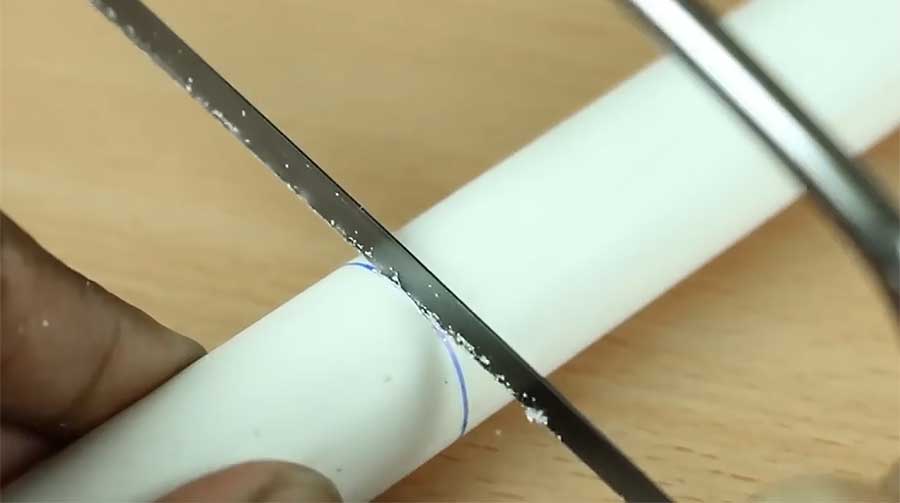

Затем отпилим ножовкой по оставленной маркером метке. Срез должен быть ровным и перпендикулярным к трубе, т. к. мы затем будем приклеивать эту трубу к доске, а сверху будет приклеен шарик.
Торец трубы надо зашкурить наждачной бумагой с обеих сторон. Необходимо убрать стружку, оставшуюся от отпиливания куска трубы, а также выровнять поверхность для приклеивания её к основе.

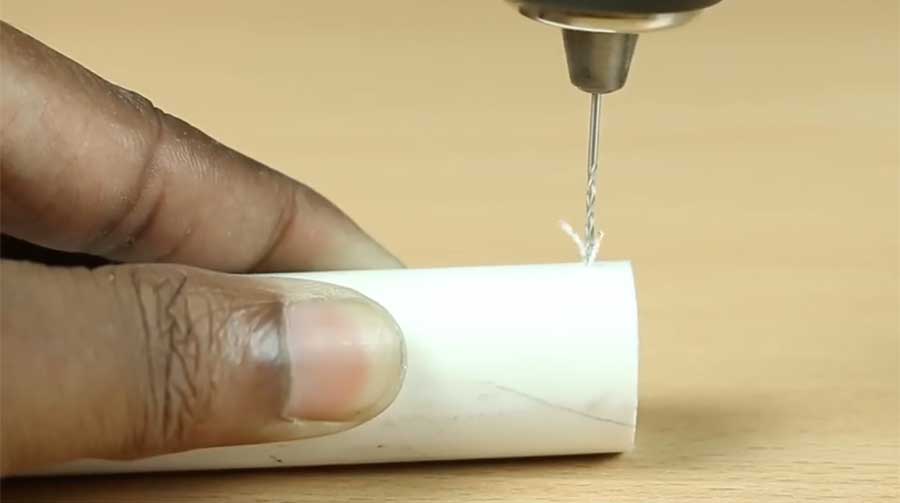

С двух концов трубы надо просверлить по одному отверстию. Диаметр этих отверстий должен быть такой, чтобы проволока, которую мы будем использовать при намотке, свободно прошла туда. Т.е. это должны быть маленькие отверстия. Если у вас нет такого тонкого сверла, то можно пропаять трубу, используя тонкий гвоздик, нагревая его на плите.

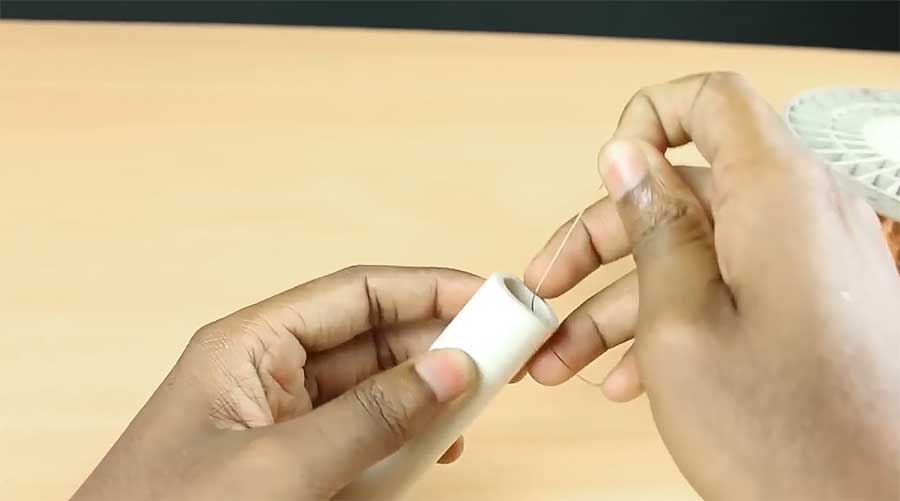

Пропускаем конец проволоки для намотки в трубу.

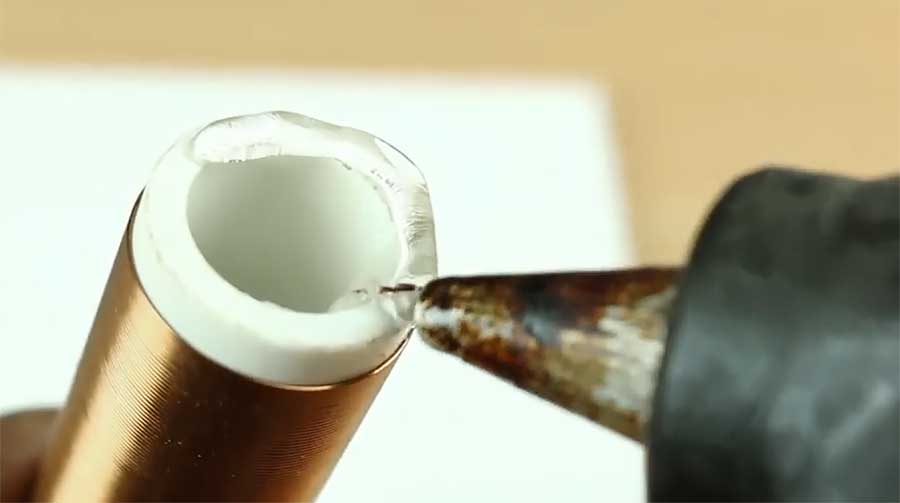

Фиксируем этот конец провода с помощью клеевого пистолета. Фиксацию производим с внутренней сторона трубы.

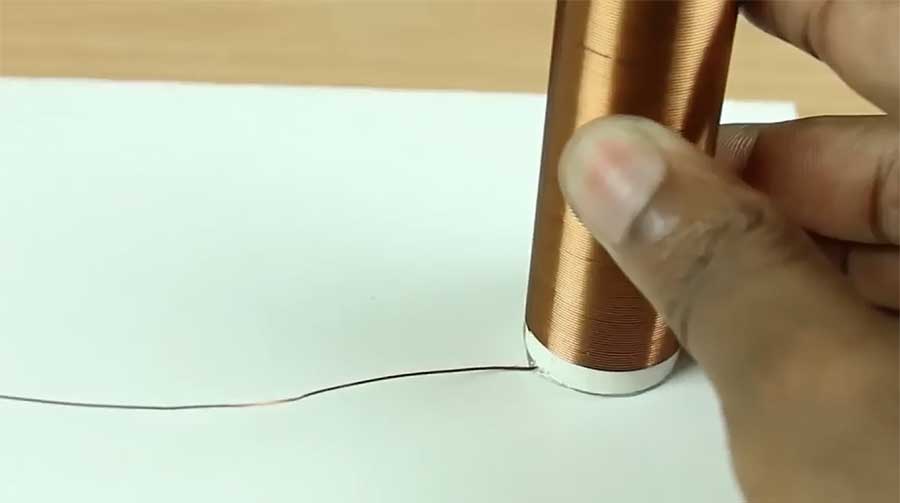

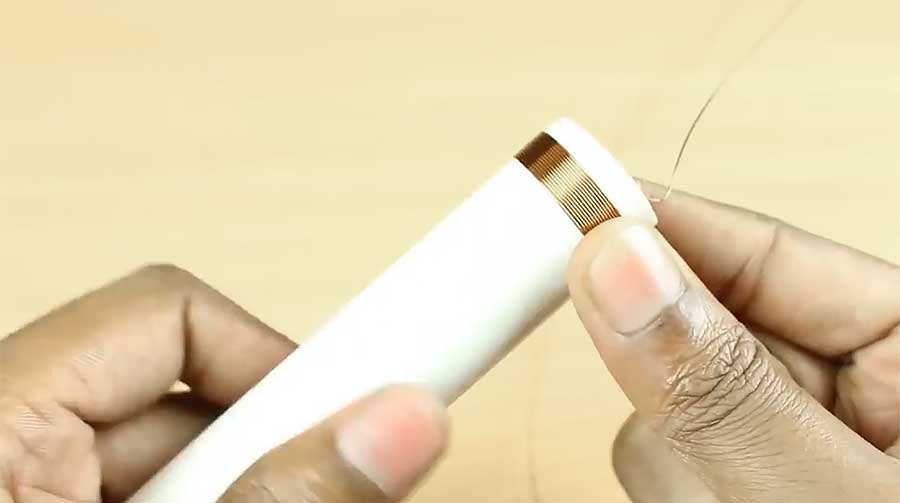

Начинаем намотку проволоки. Для этого можно использовать медную проволоку с изоляцией диаметром от 0,08 до 0,3 мм. Намотка должна быть плотной, аккуратной. Не допускайте перехлёстов. Количество витков от 300 до 1000, в зависимости от вашей трубы и диаметра проволоки. В нашем варианте применяется проволока 0,08 мм. диаметром и 300 витков намотки.

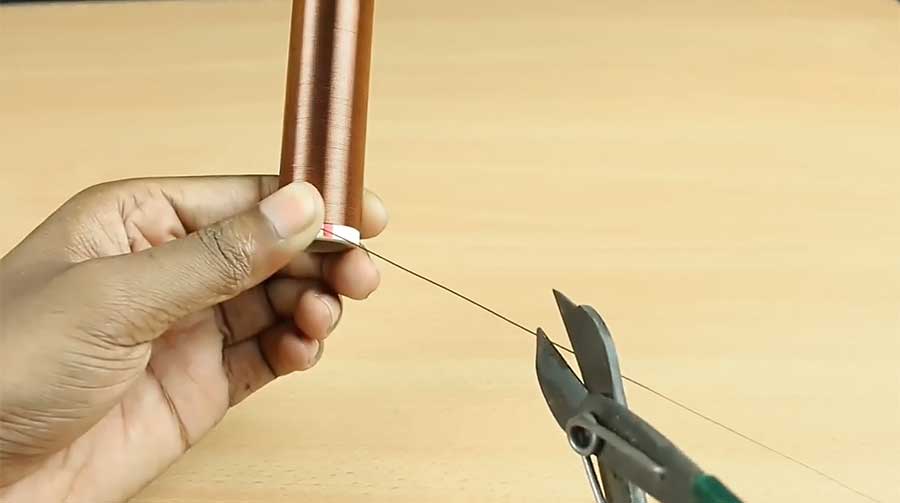

После того, как намотка закончена, обрежьте проволоку, оставив кусок сантиметров 10.
Проденьте проволоку в отверстие и закрепите с внутренней стороны с помощью капельки клея.
Теперь надо приклеить изготовленную катушку к основе. В качестве основы можно взять небольшую доску или кусок пластика размером 15-20 см. Для приклеивания катушки надо аккуратно намазать её торец.

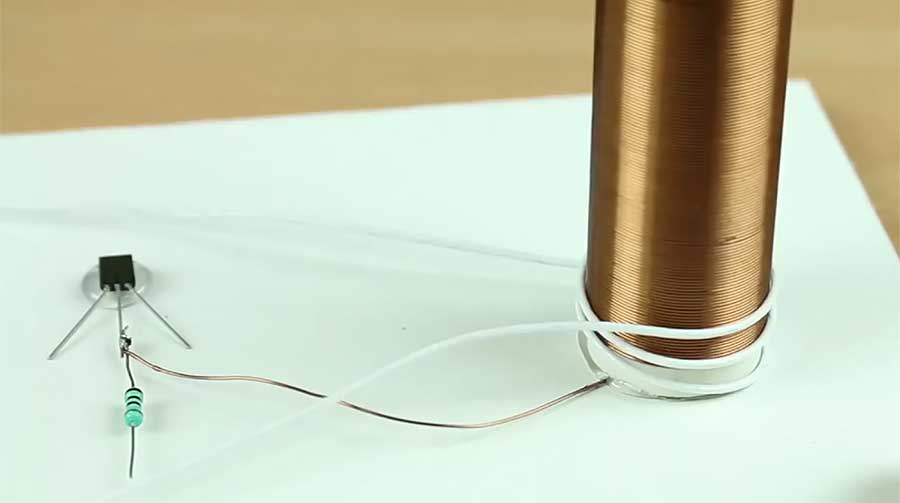

Затем присоединяем вторичную обмотку катушки на свое место на основе.
Затем к основе приклеиваем транзистор, выключатель и резистор. Таким образом все элементы фиксируем на доске.
Делаем катушку L1. Для этого нам потребуется толстая проволока. Диаметр — от 1 мм. и больше, в зависимости от вашей катушки. В нашем случае толщины в 1 мм. проволоки будет достаточно. Берем остаток трубы и наматываем на него 3 витка толстой проволоки в изоляции.
Потом надеваем катушку L1 на L2.
Собираем все элементы катушки Тесла по по этой схеме.
Схема простой катушки Тесла

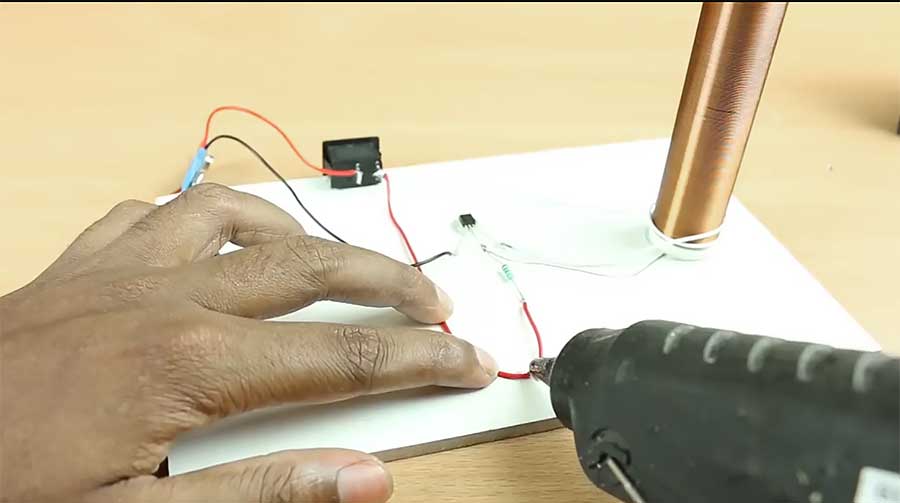

Все элементы и провода крепим к основе с помощью клеевого пистолета. Батарейку «Крона» также приклеиваем, чтобы ничего не болталось.

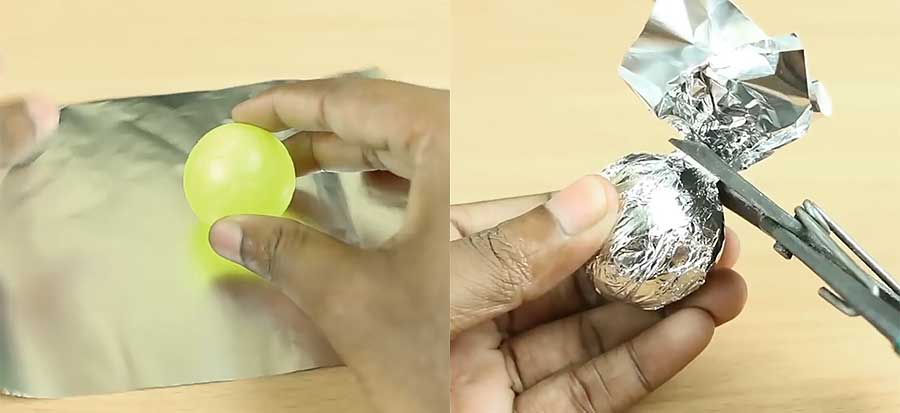

Теперь нам предстоит изготовить последний элемент трансформатора Тесла — излучатель. Его можно сделать из теннисного шарика, обернутого пищевой фольгой. Для этого берем кусок фольги и просто оборачиваем в неё шарик. Обрезаем лишнее, чтобы шарик был ровно завернут в фольгу и ничего не торчало.
Присоединяем шарик в фольге к верхнему проводу катушки L2, просовывая провод внутрь фольги. Закрепляем место присоединения кусочком изоленты и приклеиваем шарик к верхушке L2.

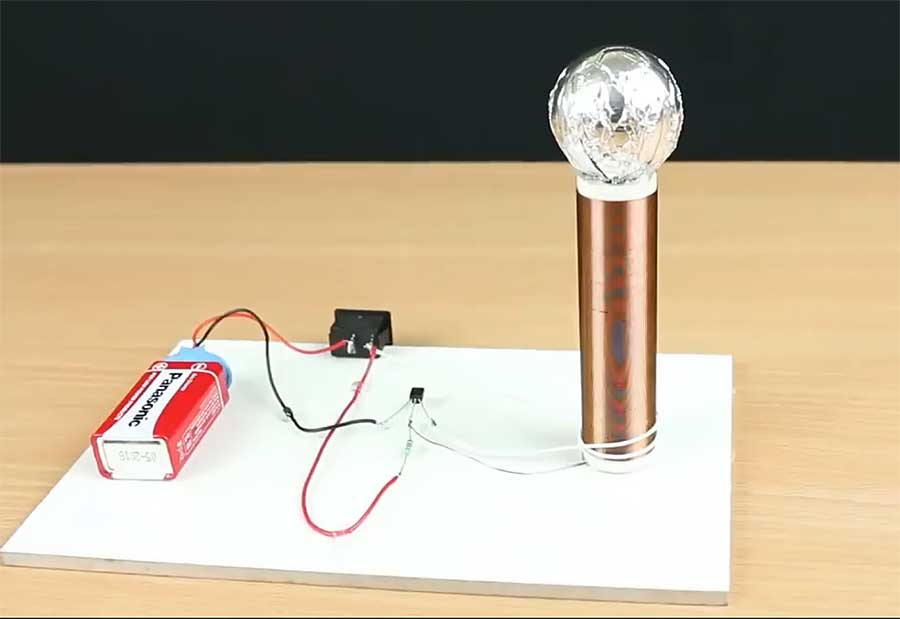

Вот и всё! Мы изготовили катушку Тесла своими руками! Так выглядит это устройство.
Теперь осталось только проверить работоспособность изготовленного нами трансформатора Тесла. Для этого надо включить устройство, взять в руки люминесцентную лампу и поднести к катушке. Мы должны увидеть, как загорается и горит поднесенная лампа прямо в руках!
Это означает, что всё получилось и всё работает! Вы стали обладателем собственноручно изготовленной катушки Тесла. Если вдруг возникли проблемы, то проверьте напряжение на батарейке. Часто, если батарейка долго где-то лежала, она уже не работает как положено.
Но надеемся, что у вас все получилось! Можно попробовать менять количества витков на вторичной обмотки катушки L2, а также и количество витков и толщину провода на катушке L1. Источник питания может также быть различным от 6 до 15 В. для таких небольших катушкек. Пробуйте, экспериментируйте! И у вас всё получится!
Технические характеристики Теслы
- В первичной цепи установлен ограничитель тока на 1400 А.
- Потребление энергии в сети около 20 А.
- Резонансная частота составляет 42 кГц.
- Предельная длина искры 3 метра.
- Тесла имеет более 2 метра в высоту.
- Диаметр верхнего тороида — около 1 метра.
Разумеется ни одна DRSSTC не может функционировать без хорошего резонансного конденсатора, и именно там появилась самая большая проблема — чем выше емкость, тем лучше эффект по искре, но и тоньше кошелек… Минимальное напряжение пробоя составляет 8 кВ, однако чем больше, тем лучше. После многих расчетов решено было принять параметры 600nF / 10kV, а это означает необходимость покупки 100 конденсаторов CDE942C20P15kF. Они не единственные конденсаторы подходящие для этой цели, но другие еще дороже.

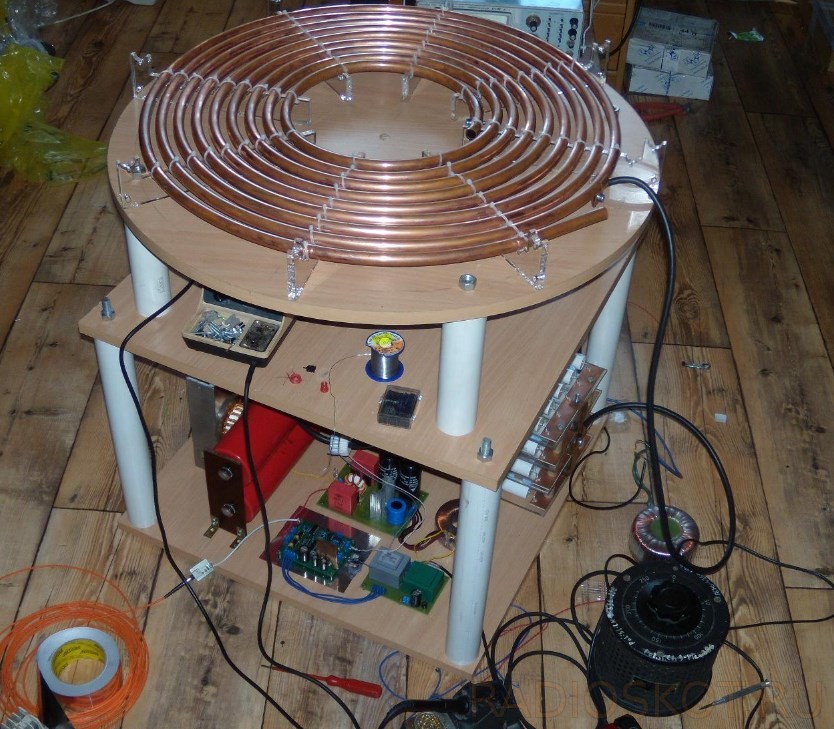

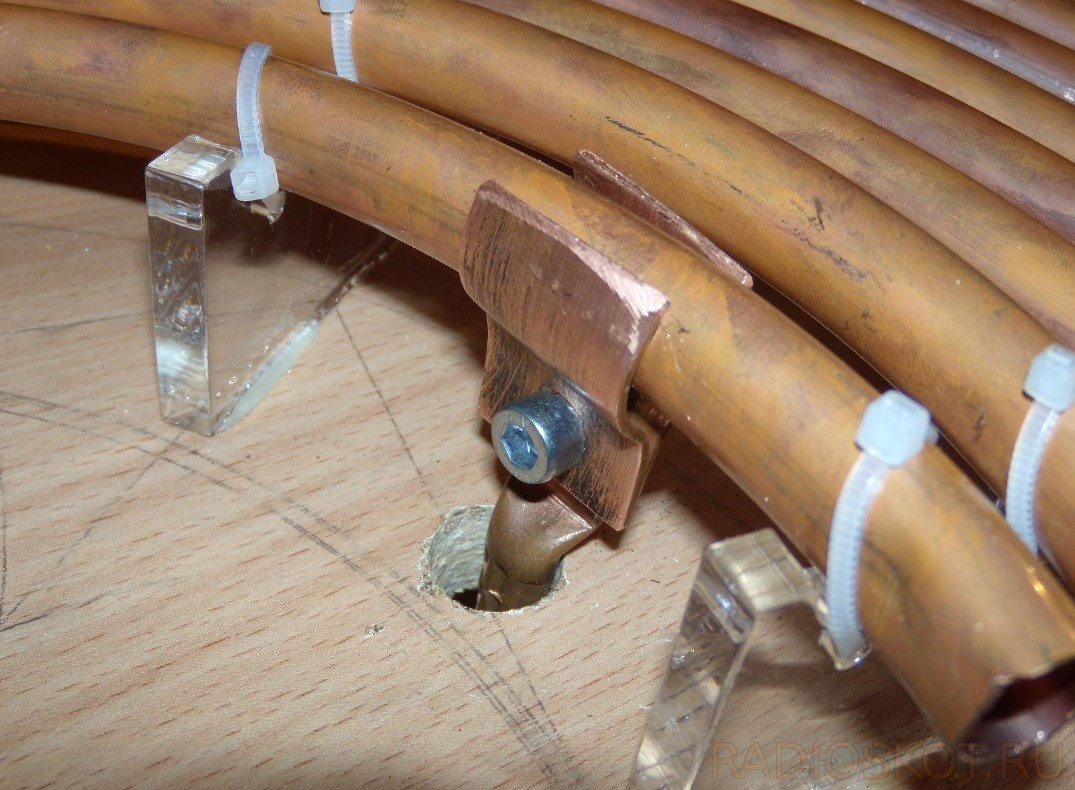

Следующим шагом было проектирование механической части, расположение ключевых элементов и т. д. Первичка вызвала немало проблем. Одной из концепций была коническая обмотка, но с другой стороны, из-за гораздо лучшего распределения поля остановились на плоской. Обмотка выполнена из мягкой меди диаметром 15 мм с толщиной стенки 1 мм.

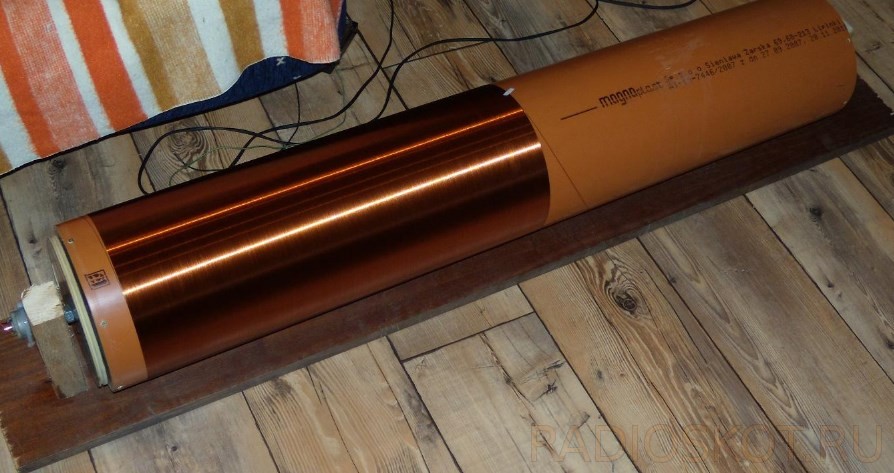

Другим важным элементом катушки Тесла является вторичная обмотка. Это классическое решение, которое заключается в использовании в качестве формы под неё канализационной трубы из ПВХ диаметром 200 мм и высотой 1 м. Катушка содержит около 2300 витков проволоки 0,4 мм. Это почти 2 кг меди и около 1,5 км кабеля. Обмотка традиционно залита лаком.
Тороиды представляют собой классическую конструкцию, изготовленную из вентиляционных гофрированных труб. Использование двух тороидов улучшает распределение электрического поля вокруг обмоток, благодаря чему искры неохотно идут внутрь. Также использовались защитные катушки в количестве 2 штуки — одна выше, другая — под первичной плоскостью. Верхняя катушка провода является временной.
Нижняя часть корпуса электроники будет покрыта сеткой, пока закрыта только лицевая сторона, чтобы иметь легкий доступ к деталям во время ввода Теслы в эксплуатацию.
Разумеется, для мощных транзисторов требуется массивный радиатор. Он также охлаждается двумя мощными 120-миллиметровыми вентиляторами. Хотя общее количество выделяемого тепла не велико — большой радиатор и кулеры нужны обязательно, как результат — во время работы радиатор практически холоден.

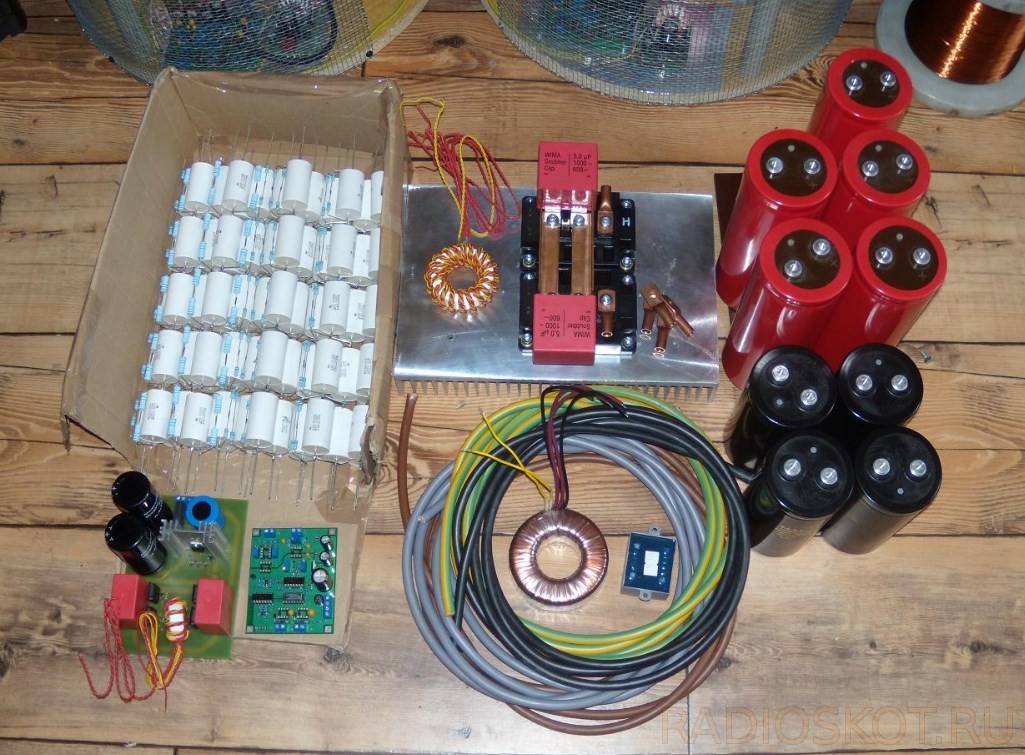

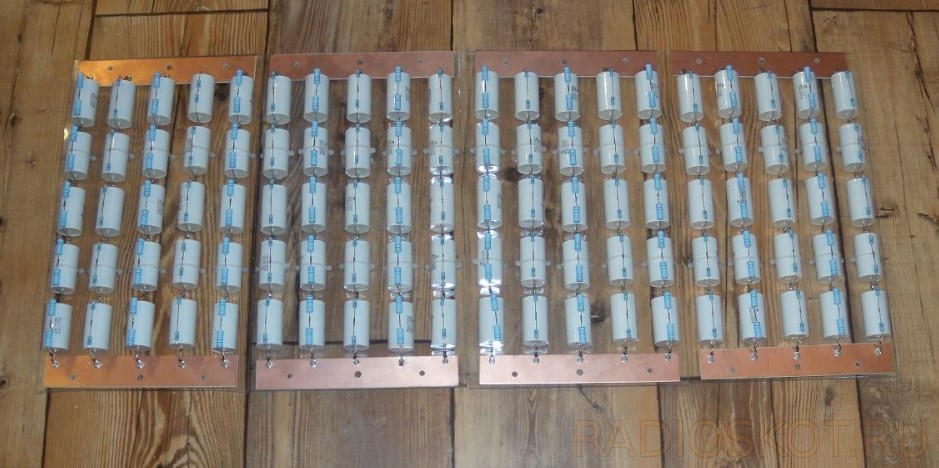

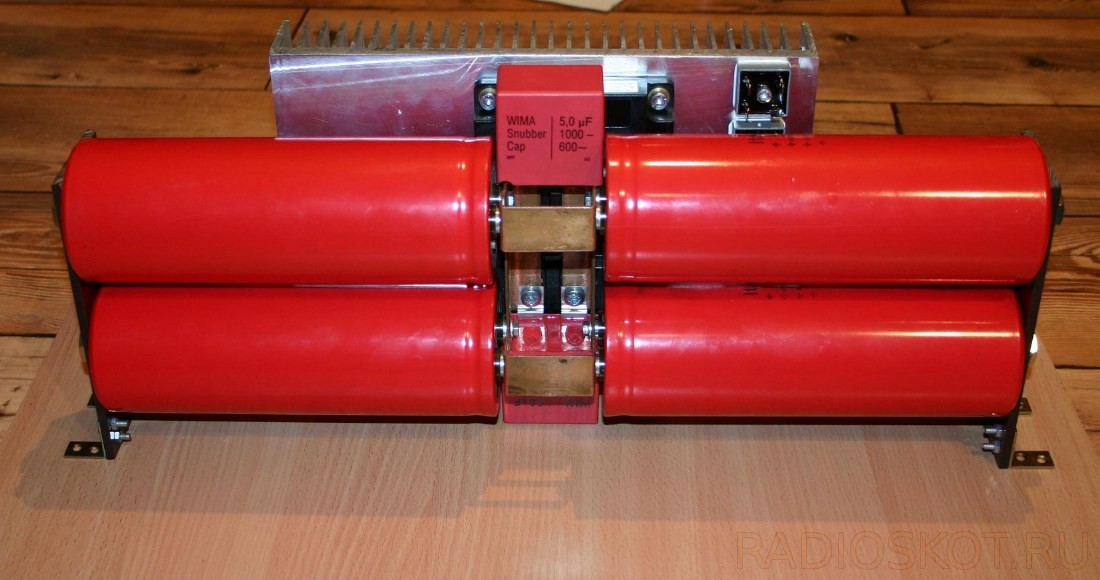

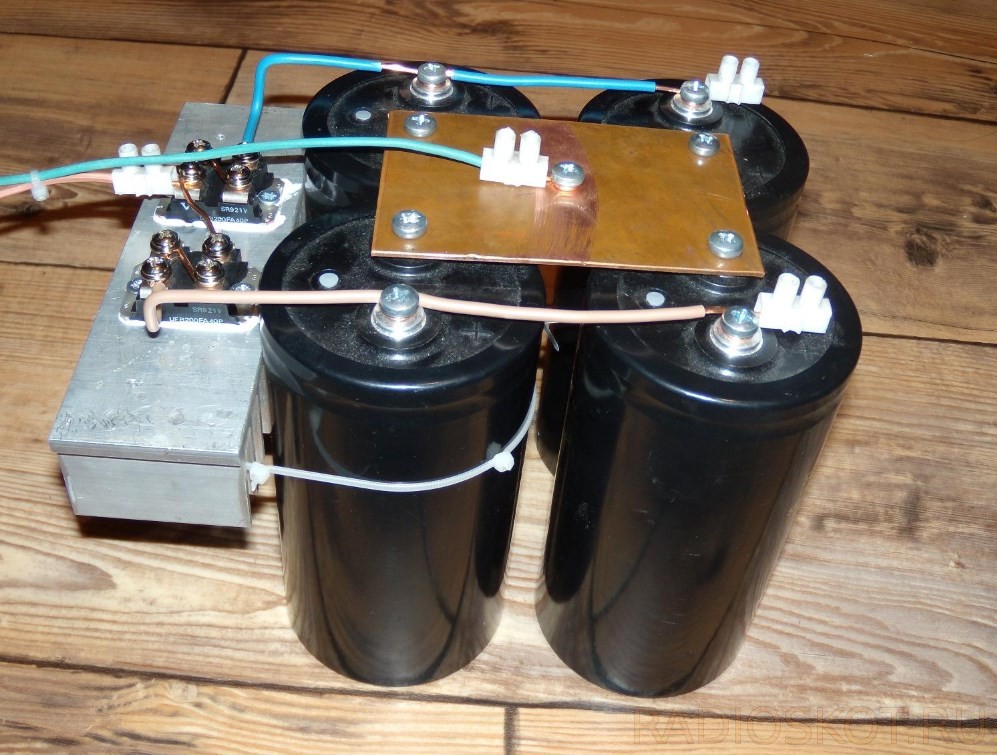

Следующий ключевой элемент — силовые фильтрующие конденсаторы. Поскольку устройство работает с мощным импульсом, для импульсной работы требуются высоковольтные электролиты значительной мощности и низким импедансом (low esr).
Получение постоянного напряжения 650 В DC несложно, достаточно удвоить напряжение сети 220 В.
Необходимо поставить диодный мост с напряжением выше 320 В (после выпрямления), в частности около 600 В постоянного тока, также были необходимы электролиты способные работать с таким напряжением, однако самое высокое напряжение, которое когда-либо встречалось на любом электролите, было 500 В, но и этого все еще недостаточно. Поэтому необходимо последовательно подключать два электролитических конденсатора, что означает половину емкости и потребность сразу в четырех конденсаторах.
Контроллер управляет промежуточным мостом на MOSFET. Однако на этот раз промежуточный мост питается стабилизированным напряжением 80 В, которое выдает специально сконструированный трансформатор, управляющий затворами транзисторов IGBT. Трансформация этого трансформатора составляет 4: 1: 1: 1: 1. Эта конструкция позволяет получить типичные 20V на затворах, и его применение направлено на значительное сокращение времени их перезарядки.
Молнии безумно громкие и невероятно яркие, но красота требует жертв, поэтому расходы превышают 1000 долларов.
Недостатки электромобилей Тесла
Долгое время зарядки. В то время, как простой автомобиль с ДВС можно заправить буквально за 5 минут, Тесле поребуется около часа. Но и здесь опять же есть подвижки. В настоящее время компания стремится к тому, чтобы сделать время заряда как можно меньше. Для этого она строит так называемые Supercharger stations по всему миру. Эти заправочные станции, как говорят в Тесле, будут совершенно бесплатны, а ваш автомобиль сможет зарядиться на 80% за 30 минут! То есть пока вы пьете кофе, ваш авто уже будет снова готов покорять просторы) Полная зарядка на таких заправочных станциях длится около полутора часов. Пока что таких заправочных станций не так много, но я считаю, что ситуация все равно будет меняться в лучшую сторону.
заправка Supercharger
Высокая стоимость. Цены на новые модели Теслы в бомж комплектации в Америке начинаются от 43 000 $. По нашим деньгам это около 2 800 000 рублей. В Москве цены начинаются от 3,5 млн рублей. Не очень то и дешево для электрокара.
Расчет катушки Тесла
Без расчетов можно изготовить слишком большой трансформатор, но разряды искры сильно разогревают воздух, создают гром. Электрическое поле выводит из строя электрические приборы, поэтому трансформатор необходимо располагать подальше.
Для расчета длины дуги и мощности расстояние между проводами электродов в см делится на 4,25, далее производится в квадрат, получается мощность (Вт).
Для определения расстояния корень квадратный от мощности умножается на 4,25. Обмотка, создающая разряд дуги в 1,5 метра, должна получать мощность1246 ватт. Обмотка с питанием в 1 кВт создает искру в 1,37 м длины.
Некоторые сведения об искровике
Искровик предназначен для возбуждения колебаний в контуре. Если его в схеме не будет, то питание пойдет, а вот резонанс — нет. Кроме того, блок питания начинает «пробивать» через первичную обмотку, что практически гарантированно приводит к короткому замыканию! Если искровик не замкнут, высоковольтные конденсаторы не могут заряжаться. Как только происходит его замыкание, в контуре начинаются колебания. Именно для предотвращения некоторых проблем используют дросселя. Когда искровик замыкается, дроссель предотвращает утечку тока от блока питания, а уж потом, когда контур будет разомкнут, начинается ускоренная зарядка конденсаторов.
Устройство
схема простейшего трансформатора Тесла
Данный прибор состоит из нескольких деталей:
- 2 разных катушек: первичная и вторичная;
- разрядника;
- конденсатора;
- тороида;
- терминала;
Также, в состав первичной входят провод, диаметр которого больше 6 миллиметров и медная трубка. Чаще всего, она создается именно горизонтальной, но бывает еще вертикальной и в форме конуса. Для другой катушки используют намного больше провода, диаметр которого меньше, чем у первой.
Для создания трансформатора Тесла, не используют ферромагнитного сердечника, и таким образом, уменьшают индукцию между первичной и вторичной катушками. Если использовать ферромагнитный сердечник, то взаимоиндукция будет намного сильнее. А это не подходит для создания и нормального функционирования прибора Тесла.
Колебательный контур образуется благодаря первой катушке и подключенному к ней конденсатору. Также, в него входит и один нелинейный элемент, а именно – обычный газовый разрядник.
Вторичная образует такой же контур, но вместо конденсата используется емкость тороида, и сам межвитковой промежуток в катушке. Кроме того, такая катушка, чтобы не допустить электрический пробой, покрывается специальной защитой – эпоксидной смолой.
Терминал обычно используется в виде диска, но он может быть сделан и в виде сферы. Он необходим, чтобы получить длинные разряды из искр.
В этом приборе используются 2 колебательных контура, что и отличает это изобретение от всех остальных трансформаторов, которые состоят только из одного. Для того, чтобы данный трансформатор работал исправно, эти контуры должны иметь одну и ту же частоту.
Важно!
Вообще, еще раз напоминаем: перед тем как собрать катушку Тесла, проверьте состояние всей проводки в доме или квартире, позаботьтесь о наличии качественного заземления! Это может показаться занудным увещеванием, но с таким напряжением не шутят!
Обязательно нужно очень надежно изолировать обмотки друг от друга, так как в противном случае пробитие вам будет гарантировано. На вторичной обмотке желательно делать изоляцию между слоями витков, так как любая более-менее глубокая царапина на проволоке будет украшена небольшой, но чрезвычайно опасной короной разряда. А сейчас – за дело!
Компоненты трансформатора Тесла
Трансформатор Тесла может иметь несколько видов катушек, но у них похожие черты.
Тороид, который находится в его конструкции способен выполнять три функции. Вот его основные функции:
- Уменьшение резонансной частоты.
- Накопление энергии перед получением стримера. При этом вам следует учитывать то чем больше тороид тем больше в нем скопится энергии. Для того чтобы получить выгоду в этом устройстве часто используют прерыватель.
- Образование электростатического поля, которое будет отталкивать стример. Иногда эту функцию может выполнять и вторичная обмотка.
Перед тем как вы решите сделать трансформатор Тесла вам необходимо знать, что основной деталью здесь является вторичная обмотка. Типичное соотношение между ее длиной и диаметром должно составлять 4:1. Защитное кольцо необходимо для того чтобы электроника не вышла из строя. Деталь представляет собою специальное кольцо, которое изготавливают из медного провода.
Защитное кольцо также обязательно должно иметь заземление. Первичная обмотка должна иметь небольшое сопротивление, чтобы обеспечивать надежную передачу тока. Точка подключения здесь должна быть подвижной. В этом случае вы легко сможете менять резонансную частоту.
Заземление также считается важною деталью для Теслы. В этом случае стримеры будут ударять в землю, и замыкать ток
Именно поэтому если заземление будет надежным, ваши стримеры будут быть в трансформатор.
Технические характеристики Теслы
- В первичной цепи установлен ограничитель тока на 1400 А.
- Потребление энергии в сети около 20 А.
- Резонансная частота составляет 42 кГц.
- Предельная длина искры 3 метра.
- Тесла имеет более 2 метра в высоту.
- Диаметр верхнего тороида – около 1 метра.
Разумеется ни одна DRSSTC не может функционировать без хорошего резонансного конденсатора, и именно там появилась самая большая проблема – чем выше емкость, тем лучше эффект по искре, но и тоньше кошелек. Минимальное напряжение пробоя составляет 8 кВ, однако чем больше, тем лучше. После многих расчетов решено было принять параметры 600nF / 10kV, а это означает необходимость покупки 100 конденсаторов CDE942C20P15kF. Они не единственные конденсаторы подходящие для этой цели, но другие еще дороже.
Следующим шагом было проектирование механической части, расположение ключевых элементов и т. д. Первичка вызвала немало проблем. Одной из концепций была коническая обмотка, но с другой стороны, из-за гораздо лучшего распределения поля остановились на плоской. Обмотка выполнена из мягкой меди диаметром 15 мм с толщиной стенки 1 мм.
Другим важным элементом катушки Тесла является вторичная обмотка. Это классическое решение, которое заключается в использовании в качестве формы под неё канализационной трубы из ПВХ диаметром 200 мм и высотой 1 м. Катушка содержит около 2300 витков проволоки 0,4 мм. Это почти 2 кг меди и около 1,5 км кабеля. Обмотка традиционно залита лаком.
Тороиды представляют собой классическую конструкцию, изготовленную из вентиляционных гофрированных труб. Использование двух тороидов улучшает распределение электрического поля вокруг обмоток, благодаря чему искры неохотно идут внутрь. Также использовались защитные катушки в количестве 2 штуки – одна выше, другая – под первичной плоскостью. Верхняя катушка провода является временной.
Нижняя часть корпуса электроники будет покрыта сеткой, пока закрыта только лицевая сторона, чтобы иметь легкий доступ к деталям во время ввода Теслы в эксплуатацию.
Разумеется, для мощных транзисторов требуется массивный радиатор. Он также охлаждается двумя мощными 120-миллиметровыми вентиляторами. Хотя общее количество выделяемого тепла не велико – большой радиатор и кулеры нужны обязательно, как результат – во время работы радиатор практически холоден.
Следующий ключевой элемент – силовые фильтрующие конденсаторы. Поскольку устройство работает с мощным импульсом, для импульсной работы требуются высоковольтные электролиты значительной мощности и низким импедансом (low esr).
Получение постоянного напряжения 650 В DC несложно, достаточно удвоить напряжение сети 220 В.
Необходимо поставить диодный мост с напряжением выше 320 В (после выпрямления), в частности около 600 В постоянного тока, также были необходимы электролиты способные работать с таким напряжением, однако самое высокое напряжение, которое когда-либо встречалось на любом электролите, было 500 В, но и этого все еще недостаточно. Поэтому необходимо последовательно подключать два электролитических конденсатора, что означает половину емкости и потребность сразу в четырех конденсаторах.
Контроллер управляет промежуточным мостом на MOSFET. Однако на этот раз промежуточный мост питается стабилизированным напряжением 80 В, которое выдает специально сконструированный трансформатор, управляющий затворами транзисторов IGBT. Трансформация этого трансформатора составляет 4: 1: 1: 1: 1. Эта конструкция позволяет получить типичные 20V на затворах, и его применение направлено на значительное сокращение времени их перезарядки.
Молнии безумно громкие и невероятно яркие, но красота требует жертв, поэтому расходы превышают 1000 долларов.
Обсудить статью БОЛЬШАЯ САМОДЕЛЬНАЯ КАТУШКА ТЕСЛА DRSSTC
Трансформатор, увеличивающий напряжение и частоту во много раз, называется трансформатором Тесла. Энергосберегающие и люминесцентные лампы, кинескопы старых телевизоров, зарядка аккумуляторов на расстоянии и многое другое создано благодаря принципу работы этого устройства. Не будем исключать его использование в развлекательных целях, ведь «трансформатор Тесла» способен создавать красивые фиолетовые разряды – стримеры, напоминающие молнию (рис. 1). В процессе работы образуется электромагнитное поле, способное воздействовать на электронные приборы и даже на организм человека, а при разрядах в воздухе происходит химический процесс с выделением озона. Чтобы сделать трансформатор Тесла своими руками, необязательно иметь широкие познания в области электроники, достаточно следовать этой статье.
Второй этап
Переходим к изготовлению первичной обмотки генераторной установки Тесла. Для этого вам понадобится толстый изолированный провод из алюминия или из меди. Кстати, чем больше диаметр выбранного вами провода, тем лучше. Хотя есть определенные ограничения, поэтому провод сечением 10 мм² будет нормально.
Что касается количества витков, то 5-6 штук будет в самый раз. А вот концы обмотки надо вывести вертикально вверх в одну сторону, при этом надо сделать так, чтобы оба конца находились на одном уровне. В принципе, все, первичная обмотка генератора Тесла своими руками (схема несложная) сделана.
Составные части и принцип работы
Трансформатор Тесла собирается из первичной, вторичной катушки и обвязки, составляемой из разрядника или прерывателя, конденсатора и терминала, служащего выходом.
Первичная обмотка состоит из небольшого числа витков медного провода большого сечения или медной трубки. Она бывает горизонтальной (плоской), вертикальной (цилиндрической) или конической. Вторичная обмотка состоит из большого числа витков меньшего сечения и является наиболее важным узлом конструкции. Отношение ее длины к диаметру должно составлять 4:1, а в основании должно располагаться заземленное защитное кольцо из медного провода, призванное сохранить электронику установки.
Так как работает трансформатор Тесла в импульсном режиме, его конструкция характеризуется тем, что в нее не входит ферромагнитный сердечник. Это позволяет снизить взаимную индукцию между обмотками. Конденсатор, взаимодействуя с первичной катушкой, создает колебательный контур с включенным в него разрядником, в данном случае газовым. Разрядник собирают из массивных электродов, а для большей износостойкости дополнительно снабжают радиаторами.
Принцип работы катушки Тесла следующий. Конденсатор через дроссель заряжается от трансформатора. Скорость зарядки напрямую зависит от показателя индуктивности. Зарядившись до критического уровня, он вызовет пробой разрядника. После этого в первичном контуре генерируются высокочастотные колебания. Одновременно с этим активируется разрядник, убирающий трансформатор из общего контура, замыкая его.
Если это не произошло, то в первичном контуре могут произойти потери, негативно влияющие на его работу. В стандартной схеме параллельно с источником питания устанавливается газовый разрядник.
Таким образом, катушка Тесла на выходе может выдать напряжение в несколько миллионов вольт. От такого напряжения в воздухе возникают разряды электричества, имеющие вид коронарных разрядов и стримеров.
Крайне важно помнить, что эти изделия генерируют токи высокого потенциала и смертельно опасны для жизни. Даже маломощные устройства способны вызывать сильные ожоги, повреждение нервных окончаний, мышечных тканей и связок
Способны вызывать остановку сердца.
Watch this video on YouTube
Вывод
Изготовить трансформатор Теслы своими руками, применяя навыки электротехники, не так сложно, но рекомендуется делать предварительный расчет, так как может получиться большое устройство, и искры будут значительно нагревать пространство, а также создавать звук громового разряда. Надо учитывать и влияние создаваемого поля на рядом находящиеся электрические устройства.
Рекомендуется сделать простой расчет дуги, ее длины и мощности. Для этого берем расстояние между электродами (сантиметры) и делим его на коэффициент 4,25, затем полученное значение возводим в квадрат — это и будет мощностью дуги. Расстояние определяем следующим образом: берем полученную мощность и извлекаем из нее корень квадратный, затем умножаем на коэффициент 4,25. Длина дуги разряда в 150 сантиметров будет иметь мощность 1246 ватт. Обмотка мощностью в 1000 ватт дает длину разряда в 137 сантиметров.
