Кессон для скважины своими руками из бетона и кирпича особенности обустройства, пошаговые инструкции

Содержание

Особенности

Изначально кессоны предназначались для проведения различных работ под водой. Они являли собой закрытую камеру, в которую не проникала вода. Форма таких объектов, как правило, была круглой либо квадратной. В настоящее время главная особенность кессона, заключающаяся в его водонепроницаемости, осталась неизменной. Однако сегодня спектр его применения стал более широким. Так, например, кессоны по праву признаны полезными элементами автономного водоснабжения.

Если вы желаете круглогодично пользоваться водой из собственной скважины, вам не обойтись без качественного кессона (или специального скважинного адаптера). Его установку возможно провести своими руками, хотя сделать это не так просто, как может показаться.

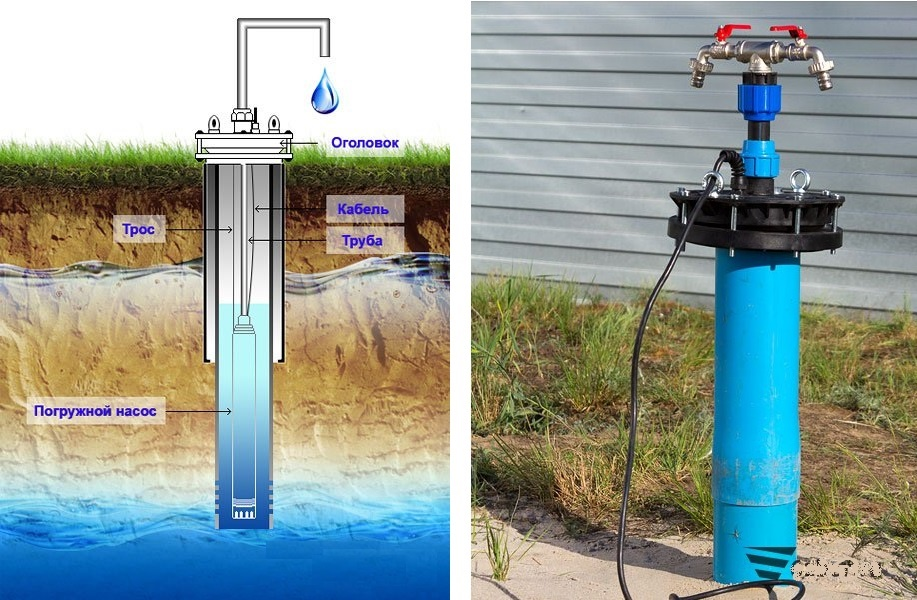

Кессоны отличаются герметичностью, которая бережет оголовок скважины от грунтовых вод. Данная особенность играет важную роль, поскольку оберегает домочадцев от течения жидкости из соседской канализации при включении крана. Это обусловлено тем, что конец обсадной трубы скважины не пересекает грунтовую поверхность, а располагается на глубине, составляющей примерно 2 м. Именно в этом месте находятся грунтовые воды.

Подобная глубина оголовка скважины объясняется замерзанием грунта (его глубина – примерно 2 м). Конечно, в данном вопросе много зависит от местности, в которой расположен дом. Кроме того, соответствующая глубина оголовка необходима и для того, чтобы в зимнее время вода выходила из кранов, не замерзая. Само оборудование при такой конструкции так же надежно защищается от губительного промерзания.

Распространенными в наше время являются кессоны круглой формы. Подобные изделия имеют диаметр в 1 м и высоту 2 м. Габариты этих предметов объясняются тем, что скважина располагается на глубине 2 м, и чтобы к ней был доступ, люк кессона выносят на поверхность земли.

Сегодня кессоны создают из разных материалов, однако наиболее распространенными и надежными по праву признаны варианты, произведенные из железа. Такие агрегаты не боятся механических повреждений или температурных перепадов, однако подвержены появлению коррозии, поэтому требуют качественной защитной обработки. Кроме железных, существуют также кирпичные, бетонные и пластиковые модели кессонов. Каждый из них имеет свои отличительные черты.

Сборка и установка металлической конструкции

Традиционный металлический кессон для скважины  – одно из наиболее популярных решений. Объясняется это тем, что такое сооружение достаточно легко собрать самостоятельно. Понадобится лишь достаточное количество металла, толщиной 4-5 мм и сварочный аппарат. Выполняют такие емкости в форме параллелепипеда, куба или цилиндра. Последний вариант наиболее прост в изготовлении. При выборе формы кессона нужно учитывать, что количество сварочных швов напрямую влияет на срок службы конструкции. Чем их меньше, тем, соответственно, меньше потенциально опасных для коррозии участков.

Металлический кессон легко изготовить своими руками, если вы знакомы со сварочными работами

В дне любой по форме емкости обязательно выполняется отверстие для обсадной трубы, несколько большего, чем у нее диаметра. К отверстию приваривается гильза, которая должна легко надеваться на обсадную трубу. В стенки ввариваются ниппеля для водопроводных труб. На верху сооружения должен располагаться люк, через который можно будет спуститься внутрь.

Это все конструктивные особенности кессона. Внутреннюю поверхность емкости обязательно нужно загрунтовать, а наружную – покрыть несколькими слоями битумной мастики для защиты от коррозии.

Монтаж конструкции производится достаточно просто. Кессон устанавливают на бруски над приготовленным котлованом

Гильзу надевают на обсадную трубу и, убрав подпорки, осторожно опускают сооружение вниз. Затем вставший на дно ямы кессон выравнивают по уровню. Через подготовленные ниппели в емкость заводят трубы, устанавливают оборудование

Практика показывает, что верхнюю часть металлического кессона лучше утеплить и поверх металлического люка сделать еще один, утепленный

Через подготовленные ниппели в емкость заводят трубы, устанавливают оборудование. Практика показывает, что верхнюю часть металлического кессона лучше утеплить и поверх металлического люка сделать еще один, утепленный.

Таким образом, самостоятельная установка кессона для скважины вполне возможна. Конечно, это достаточно ответственное и хлопотное дело, но при желании с ним можно справиться. Сделанные своими руками конструкции прослужат много лет, обеспечивая бесперебойный поток воды из скважины на участке.

Важные моменты при обустройстве

Учитывая некоторые технические нюансы, можно существенно сэкономить на обустройстве скважины, оснащенной кессоном. Например, использовать кессон заводского производства.

Если расположить скважину поближе к дому, то:

  • уменьшится объем земляных работ;
  • потребуется меньше труб;
  • понадобится насос небольшой мощности, достаточной только для поднятия воды на поверхность.

Сэкономить можно и при выборе способа бурения. Чтобы сделать скважину для личного пользования, можно выполнить работу с использованием ручного бура. Иногда используют электрический инструмент, ударные приспособления.

Нюанс #1 – выбор метода бурения скважины

При выборе конкретного инструмента исходить нужно из особенностей грунта. При самостоятельном бурении скважины ручным методом придется прилагать немалые усилия, но при благоприятных условиях можно добраться до водоносного слоя, лежащего на глубине до 15 м.

Рекомендуется совершать за одну проходку не больше, чем пять оборотов бура, иначе извлечь его будет трудно.

Бур, изготовленный своими руками, дает лучший результат. Причина в том, что он выполнен под конкретные условия, поэтому работать им удобней

Скважину небольшой глубины можно пробурить и при помощи шнека. Вращение его осуществляют как вручную, так и при помощи механизмов. В любом случае над будущей скважиной сооружают вышку в виде треноги для облегчения подъема инструмента. При выборе второго способа потребуется еще и электродвигатель, подходящий по мощности.

Для вырубки скважины используют и ударно-канатный метод. Рабочим инструментом здесь служит труба, края которой остро заточены (забивной стакан с прочной кромкой по нижнему краю). Благодаря своему немалому весу она с большим усилием врезается в землю, затем ее извлекают при помощи системы канатов и освобождают от грунта.

При ударно-канатном способе бурения применяют треногу высотой до двух метров. В ее верхней точке имеется блок с перекинутым через него канатом. К нему крепят ударный инструмент

Обсадную колонну (трубу) берут чуть большего диаметра, чем у отрезка трубы, именуемого стаканом. Ставить ее следует строго соблюдая вертикальность

Это важно при любом способе бурения. Если этим нюансом пренебречь, грунты могут обрушиться

Специалисты советуют применять трубы ПВХ сечением 12,5 см. Первую трубу опускают после прохода одного метра. Далее, длину обсадной колонны добавляют по мере заглубления. Соединяют отрезки при помощи резьбы на торцах труб.

Нюанс #2 – секреты бурения скважины

Бурить скважину можно в любой сезон, но трудоемкость работ при этом будет разной. Худший вариант – весна. В этот период грунтовые воды находятся на самом высоком уровне. В таких условиях трудно определить расположение основного водоносного слоя.

Устройство скважины летом считается лучшим вариантом, т.к. уровень воды стабилизируется и ее место залегания легко определить. Осенью лучшим месяцем для проведения этих работ является сентябрь. В это время обычно еще не наступает сезон дождей, определить водоносный горизонт можно без затруднений.

Осадки в зимний период не оказывают влияния на состояние подземных вод. Ручное бурение в зимнее время противопоказано, т.к. грунты сильно промерзают

Зимой можно бурить скважину, пока температура не опускается ниже -20°. Из-за подмерзания грунта стенки скважины застрахованы от обвалов. Грунтовые воды находятся на минимальном уровне.

Нюанс #3 – оптимальный материал для кессона

Существует несколько видов кессонов:

  • из ж/б колец;
  • металлические;
  • пластиковые;
  • кирпичные.

Ж/Б кольца и кирпич. Такой вид кессонов практически не обеспечивает герметичность на длительное время. Это грозит оборудованию затоплением и последующей потерей работоспособности.

Металл. Если при изготовлении металлических кессонов были соблюдены все требования, они будут обладать хорошей герметичностью.

Земля по отношению к металлу является агрессивной средой, поэтому ограждающие конструкции таких камер подвержены окислению, в результате чего может произойти разгерметизация.

Пластик. Кессоны, произведенные из полимерных материалов, удобные, имеют малый вес, просты в монтаже и эксплуатации. Вероятность разгерметизации довольно мала, т.к. материал не подвержен коррозии. Служат пластиковые кессоны гораздо дольше металлических.

Этапы работ

Прежде чем начать установку, необходимо проанализировать состав земли и уточнить глубину ее промерзания, определить, на каком уровне залегают грунтовые воды, учесть размеры располагаемого внутри оборудования.

Непосредственный монтаж включает несколько этапов:

  1. Выполнение земляных работ — начинается после выбора места под установку кессона из бетонных колец для скважины. После чего для прокладки трубопроводов готовят траншеи, роют котлован под емкость, выполняют подготовительные мероприятия против оседания грунта, засыпают свободное пространство.
  2. При монтаже обустраивают дренажную систему, изготавливают основание, укладывают жб кольца, теплоизоляционные и гидроизоляционные материалы.
  3. На следующем этапе устанавливаются насосы, подключаются трубопроводы и производятся наладочные работы.
  4. В последнюю очередь монтируется крыша.

Земляные работы

Оптимальным временем для начала земляных работ является весна или лето, когда грунтовые воды расположены низко. Чтобы вырыть котлован, можно воспользоваться специальной техникой или сделать это вручную. Выбор способа зависит от вида грунта. Глинистая почва, суглинки, твердые горные породы трудно поддаются ручной обработке, поэтому лучше копать экскаватором. Песок и супеси легко поддаются ручному труду.

После проведения всех требуемых замеров можно начинать работу. Диаметр раскапываемой ямы зависит от размера емкости, которая будет устанавливаться. Желательно сделать ее больше на 2 м. Это пространство необходимо для выполнения гидроизоляции. Если есть уверенность, что грунтовые воды не поднимутся на эту высоту, то можно уменьшить зазор до 0,3 м.

Схема монтажа кессона.

Гидроизоляция

В связи с тем, что бетон гигроскопичен, необходимо проводить гидроизоляцию кессона. В первую очередь швы и наружная стенка промазываются битумной мастикой или жидким гудроном, они являются гидроизоляционными материалами. Для лучшей адгезии можно предварительно нанести грунтовку глубокого проникновения. Перед установкой торцы промазываются герметиком на основе силикона.

Монтаж

Для монтажа колец необходимо привлечь грузоподъемные механизмы и действовать следующим образом:

  1. На места соединения деталей следует нанести цементно-песчаную смесь либо герметик. Если имеются закладные детали из металла, то используется сварка.
  2. На этапе гидроизоляционных работ наносят мастику в несколько слоев.
  3. Верхнее кольцо должно быть выше уровня земли на 0,1-0,2 м для предотвращения попадания влаги внутрь.
  4. Утепляется устройство материалом серии «Пеноплекс» с наружной стороны, а если утеплитель укладывается внутрь, то используется пенопласт. Рекомендуется внешний слой обмотать полиэтиленом.
  5. Производятся установка механизмов, подключение трубопроводов, работы по пуску и наладке оборудования.
  6. Осуществляется монтаж верхней крышки и вентиляции. Изоляция также укладывается вокруг внешней стенки на расстояние до 1 м и засыпается грунтом.

При строительстве частного коттеджа часто возникает необходимость в индивидуальном водоснабжении. Для установки насосного оборудования и подключения водопроводных труб одним из самых доступных вариантов является кессон из бетонных колец для скважины. Он обеспечит ее защиту от затопления грунтовыми водами и промерзания в зимнее время.

Что такое кессон

Для того чтобы автономная система водоснабжения радовала своей надёжной, безотказной работой, при её обустройстве требуется продумать не только технические моменты, но и вопросы, связанные с установкой и защитой оборудования от действия внешних факторов. Несмотря на то, что подземные водные горизонты залегают на значительных глубинах, оборудование для бесперебойной подачи воды устанавливается на поверхности. Конечно, если забор воды происходит рядом с домом, то есть возможность установить гидроаккумулятор и автоматику в подвале здания. Если же скважина находится на значительном удалении, то необходимо защищать трубы, устье скважины и насосное оборудование от влаги и воздействия низких температур.

Кессон является неотъемлемой частью системы автономного водоснабжения загородного участка

В целях предотвращения пагубного воздействия атмосферных осадков и мороза на устройства системы автономного водоснабжения над скважиной устанавливают кессон. Фактически он представляет собой большой утеплённый резервуар, обустроенный на достаточной глубине. Благодаря утеплению стенок и крышки ёмкости, всё установленное в ней оборудование может функционировать круглый год. К преимуществам этого сооружения можно отнести не только возможность установки и защиты гидроаккумулятора и устройств автоматики, но и обеспечение удобного доступа для их обслуживания и ремонта.

Виды кессонов

Стандартные габариты кессонов различных типов

Кессоны могут быть металлическими, бетонными (железобетонными) или кирпичными. Очень удобными в установке и эксплуатации являются пластиковые ёмкости, появившиеся в торговой сети в последние годы. По форме все защитные сооружения можно разделить на несколько типов:

  • круглые приямки — чаще всего изготавливаются из бетонных колец или пластика;
  • квадратные кессоны — сваренные из металлических листов, кирпичные, бетонные или пластиковые резервуары;
  • прямоугольные резервуары — изготавливаются преимущественно из тех же материалов, что и квадратные изделия, но используются в случае установки дополнительного оборудования — расширительных баков, фильтров и т. д.

Кессоны из металла находятся на вершине рейтинга устройств этого типа. Чаще всего для их изготовления используют конструкционную или нержавеющую сталь, а также сплавы на основе алюминия. Благодаря своей прочности, металл отлично противостоит механическим нагрузкам, а его гибкость позволяет противостоять появлению трещин. Для изготовления металлических кессонов используют стальной прокат толщиной не менее 3 мм. После сварки кессон окрашивают внутри, а снаружи наносят антикоррозионное покрытие. Это позволяет ёмкостям служить десятки лет, оправдывая довольно высокую стоимость изготовления.

Пластиковый кессон имеет множество преимуществ перед другими конструкциями

Пластиковые ёмкости имеют самые высокие эксплуатационные показатели, отличную гидро- и теплоизоляцию, небольшой вес и длительный срок службы. Их стоимость ниже металлических и железобетонных аналогов. Если же искать вариант, подходящий для изготовления своими руками, то нет ничего проще и дешевле кессона, построенного из кирпича или бетона.

Устройство и особенности приямков для скважин

Кессон, в первую очередь, должен обеспечивать плюсовые температуры внутри, поэтому ёмкость делают герметичной, а утепление ей обеспечивает установка в нижних, незамерзающих слоях грунта. Поскольку оголовок, необходимый для доступа к насосному оборудованию, выводят на поверхность, то кессон оборудуют теплоизолированной крышкой откидывающегося типа или съёмным люком. Нередко спускная дверь представляет собой двойную конструкцию — одна крышка оголовка обустраивается на уровне грунта, а вторая — примерно на 20 – 30 см выше. Кроме этого, конструкция оснащается вентиляцией, предусматриваются выходные отверстия (так называемые гильзы, ниппели или бочата) для горловины скважины, водопровода и ввода питающего кабеля. Нередко рядом с крышкой устанавливают выход с шаровым краном — некое подобие водопроводной колонки. Такая конструкция позволяет производить отбор воды для полива и хозяйственных нужд в летнее время.

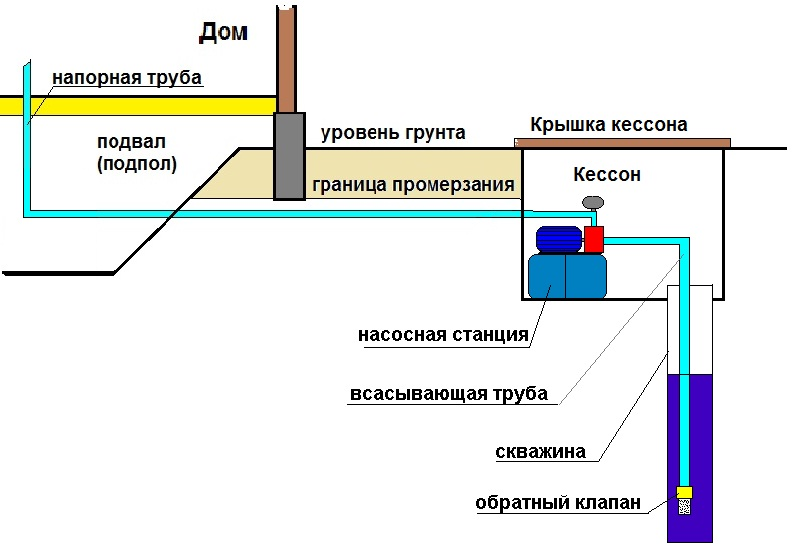

Схематическое изображение кессона для скважины

При сооружении кессона обязательно учитывают размер напорного бака и установленного оборудования. В зависимости от этого ввод обсадной трубы смещают в сторону от центра резервуара, чтобы обеспечить удобный доступ для обслуживания системы водоснабжения. Все бочата ещё на стадии монтажа ориентируют в нужную сторону и тщательно герметизируют, чтобы не допустить попадание грунтовых вод внутрь конструкции.

Бетонный кессон для скважины своими руками

Если нет возможности или желания нанимать грузоподъемную технику, то можно изготовить монолитный бетонный короб для защиты скважины и оборудования. Но нужно учесть, что придется затратить время не только на обустройство, но и на высыхание бетонных стен. Такой резервуар обычно делают прямоугольного сечения для упрощения монтажа опалубки.

Видео — Как сделать бетонный кессон своими руками

Изготовление кессона лучше проводить в весеннее время. Это поможет оценить увлажненность дна котлована и выбрать тип основания кессона:

  •  при сухом грунте достаточно дренирующего слоя щебня;
  •  влажное дно свидетельствует о том, что нужно бетонное монолитное основание.

Такое исследование проводят на этапе землеройных работ.

Пошаговая инструкция обустройства монолитного бетонного кессона

Шаг 1. Вокруг оголовка выкапывают котлован. Его глубина определяется не только точкой промерзания грунта, но и видом основания кессона. Дренирующий слой составляет в общем 25-30 см, а монолитное бетонное дно с песчаной подушкой – 20 см. Чтобы определиться с шириной ямы, нужно к выбранном внутреннему размеру прибавить по 10 см для каждой стены, плюс зазор до стенок котлована, если опалубка будет двойной. Зазоры также важны при высоком УГВ, чтобы сделать вокруг кессона дренажные пазухи. Вокруг оголовка выкопать котлован
Шаг 2. Обустраивают дно. Для низкого УГВ сначала засыпают 10-сантиметровый слой утрамбованного песка, а потом – 15-сантиметровый щебенчатый слой. Если дно котлована влажное, заливают бетонное основание. Для этого на песочную подушку укладывают пленку, заходящую и на стенки ямы, вниз кладут на деревянные бруски арматурную решетку так, чтобы она не задевала стены. Потом заливают раствор бетона слоем в 10 см, закрывая арматуру. Обустроить дно
Шаг 3. После высыхания дна возводят опалубку. В несыпучих грунтах можно ее делать с одной стеной, внешнюю же часть будет выполнять борт ямы, покрытый пленкой. Во влажных и осыпающихся грунтах обе стенки опалубки – это щиты из деревянных досок, между которыми устанавливается сетка арматуры. Обязательно нужно уже на этом этапе предусмотреть места выхода водопровода и входа силового кабеля. Изготовление опалубки
Шаг 4. Замешивают бетонный раствор и подают его в опалубку. Для равномерного распределения бетона и удобства его заливки из пластиковой трубы делают желоб. Подают бетон порционно, уплотняя его вибрационным инструментом или штыкованием. Это позволяет удалить воздух и сделать бетон плотным. Замешивают бетонный раствор и подают его в опалубку
Шаг 5. Правильно высушивают бетонные стены. Для этого их опрыскивают водой и накрывают влажной тканью на срок до 5 дней. Такая мера предупредит образование трещин от быстрого испарения влаги. Высушить бетонные стены
Шаг 6. Через неделю убирают опалубку и останавливают работы примерно на 4 недели для полного созревания бетона. Убрать опалубку
Шаг 7. Устанавливают в качестве перекрытия готовую бетонную плиту с люком. Можно залить крышу и из раствора бетона, предварительно соорудив горизонтальную опалубку. Учитывают место люка и выхода вентиляции и поливочной трубы. Горизонтальная опалубка перекрытия
Шаг 8. Наносят на стены резервуара изнутри и снаружи гидроизоляцию, например, битумную мастику. Нанести на стены резервуара  битумную мастику

Резервуар готов. В конце устанавливают оборудование и лестницу, заводят и подключают все коммуникации, заменив стыки труб и кабеля со стенками кессона. После этого проводят обратную засыпку и облагораживают участок вокруг резервуара.

Монтаж насоса

Прежде, чем приступать к установке агрегата, подготовьте:

  • манометр;
  • стальной узел фиксации;
  • фитинги — как вариант — хомуты;
  • клапан обратного давления;
  • вентиль для перекрывания воды.

Подбор подходящего насоса. Крепление на нужной глубине

Какой выбрать насос, зависит от конкретной ситуации. Эксперты советуют погружные модели центробежного типа. Такое предпочтение они объясняют естественными колебаниями, которые вызывают вибрационные конструкции. Это приводит к разрушению грунта и поломке оборудования. Откажитесь от вибрационных насосов, когда скважина оборудуется на песчаной основе.

Мощность оборудования зависит от того, на какую производительность вы рассчитываете. Помните, чем больше глубина, тем мощнее потребуется насос.

Читай еще: 5 способов нарваться на проблемы с законом из-за скважины на своем участке

Отдельный критерий выбора, который также нужно учитывать — качество бурения. Есть специальные модели насосов, которые используют в скважинах, выкопанных без помощи профессионалов.

Важно правильно рассчитать глубину погружения. Прибор должен постоянно быть в воде. При этом устройство крепят удаленно от дна водозабора

В противном случае есть риск засорения.

При этом устройство крепят удаленно от дна водозабора. В противном случае есть риск засорения.

Стандартные насосы фиксируют на глубине 8-10 метров, инжекторные — 18-20м, специальные — 35-40.

Поверхностный насос

Основной недостаток моделей — ограниченность применения. Устройство подойдет только для неглубоких скважин. Преимущество — простота установки.

Работайте по схеме:

  • монтируйте устройство в стационарном помещении или индивидуальном кессоне;
  • шланг нужного размера соедините с всасывающим патрубком;
  • на другой стороне шланга зафиксируйте обратный клапан. Он будет выполнять защитную функцию и предотвращает слив воды после того, как оборудование отключится;
  • на клапане поставьте фильтр защиты — он не допустит проникновение внутрь фрагментов мусора;
  • опустите шланг в скважину.

Погружной насос

Такие конструкции монтируют непосредственно в скважинах. Им не требуется кессон или стационарное помещение. Устройство собирают, присоединяют к нему трубу водопровода, электрический шнур и опускают оборудование в скважину.

Обратите внимание! В большинстве моделей вода подается по пластиковым трубам. Но есть и такие, где используется резиновый шланг. Оптимальная глубина погружения — 1,5-2 метра

Оптимальная глубина погружения — 1,5-2 метра.

Схема монтажа погружного насоса:

  • подготовка материалов и оборудования;
  • погружение устройства в скважину;
  • расчет точки работы агрегата.

Обустройство подводки

Подводку питания обеспечивают отдельной линией. Ее комплектуют аппаратом автоматического отключения от электричества. Не забывают про заземление. Перед тем, как запустить оборудование, насос заполняют жидкостью. Соблюдают необходимые параметры давления.

После подключения питания стравливают воздух путем открытия вентиля. Через пару минут начинается подача воды. Если этого не происходит, прибор обесточивают и добавляют еще воду.

Включают устройство повторно. Настраивают реле. Путем поворота специальных винтов выставляют нужные показатели.

Читайте еще: Можно ли пить желтую воду из скважины и готовить на ней?

Общие нюансы установки


Кессон в котловане

Перед тем, как выбрать тип кессона и начать его монтаж, необходимо учесть два параметра участка, где находится скважина:

  • уровень грунтовых вод;
  • глубину промерзания грунта.

Видео – Кессон для скважины своими руками

Глубина, на которой проходит грунтовка, влияет на выбор типа сооружения и на процесс монтажа. Если УГВ хотя бы в период паводка бывает меньше 3 м, то кирпичный кессон не подойдет. Этот показатель учитывают и при обустройстве дна бетонного резервуара:

  • при глубоком залегании грунтовки можно сделать ленточный фундамент и засыпать песчано-щебенчатую подушку, что способствует отведению конденсата;
  • если подземные воды близко, то стоит остановиться на монолитном бетонном дне.


Оборудование скважины с кессоном

Грунтовые воды оказывают особое влияние и на монтаж пластикового кессона по двум причинам:

  1. При подъеме они могут вытолкнуть легкий резервуар. В таком случае необходимо бетонное основание с анкерами для крепления стропами емкости;
  2. Близкие грунтовые воды при замерзании приводят к вспучиванию грунта, который начнет давить на стенки кессона. Такую проблему нивелируют цементной засыпкой по периметру камеры.


Схема пролегания грунтовых вод

Точка промерзания грунта определяет глубину залегания устья скважины и прохождения водопровода, а значит, и общую высоту камеры. На место расположение оголовка и выхода труб также влияет и размер водонапорного бака и его размещение в кессоне.

Определившись с особенностями грунта и выбрав тип кессона, можно приступать к закупке материалов и непосредственно к монтажу.

Строительство приямка своими руками

Земляные работы желательно проводить в межсезонье. В этот период охлажденный влажный грунт имеет более плотную структуру и потому не так осыпается.

Рытье котлована под приямок

Для строительства приямка выкапывают котлован глубиной в 1,5-2 метра. Его размеры должны быть больше на 30-40 см внутреннего сечения сооружаемой конструкции. Дно котлована выравнивают и тщательно утрамбовывают. Чтобы защитить стенки котлована от попадания воды, их стоит на время обложить пленкой.

Самыми популярными и простыми в исполнении являются приямки прямоугольной и круглой формы.

Объем и габаритные размеры приямка определяется исходя из того, чтобы свободно разместить элементы системы и обеспечить к ним беспрепятственный доступ

Нужно ли бетонировать дно приямка – спорный вопрос. С одной стороны монолитный “пол” удобен для проведения ремонтных работ и обслуживания скважины.

Он исключит проникновение паводковых вод в затрубное пространство в случае затопления сооружения в межсезонье. Однако подвижки грунта, происходящие из-за периодического промерзания и оттаивания, способны его изрядно повредить и перекосить.

Самый лучший способ обустройства дна приямка – соорудить «подушку» из щебня и песка толщиной в 10-15 см. В качестве водонепроницаемого слоя можно использовать глину. Образующиеся в результате усадки грунта ямки нужно будет лишь периодически выравнивать.

Возведение стен сооружения

Стены приямка можно соорудить, используя для этого  или оставшихся после демонтажа какой-либо постройки битый кирпич. Для возведения стен нужной толщины кирпич укладывают в один слой.

При желании стенки сооружения можно сделать бетонными. Для этого из старых необрезных досок сколачивают опалубку на расстоянии 7-10 см от стен котлована устанавливают арматурную сетку. А затем полости опалубки заливают бетонным раствором.

В процессе возведения стен приямка не забудьте оставить достаточное количество проемов, которые понадобятся для подведения кабелей и водопровода

Через 5-7 дней, когда раствор приобретет необходимую прочность, приямок перекрывают деревянными балками или досками.

Чтобы снизить вероятность размывания стенок приямка паводковой водой, их снаружи засыпают слоем гравия. С внутренней стороны сооружение лучше выложить слоем утеплителя, например, листами экструдированного пенополистирола.

Оголовок приямка можно прикрыть на выбор:

  • бетонной крышкой;
  • металлическим люком;
  • дощатым щитом, усиленным деревянными брусками.

Крышку приямка делают съемной, что иметь возможность в любой момент провести профилактический осмотр или выполнить ремонтные работы. Например: демонтировать трубу или поднять насос.

Приямок – по сути является самодельным кессоном. Простые способы его обустройства описаны в статье – Как сделать кессон для скважины своими руками: варианты устройства и способы их реализации

Классификация кессонов

Кессон – это герметическая емкость, предназначенная для защиты устья скважины от мороза, осадков и прочих негативных явлений. Его форма может быть разнообразной, но достаточной для того, чтобы внутрь мог спуститься человек для обслуживания оборудования. Кессон для скважины может быть изготовлен из нескольких видов материалов:

Схема устройства кессона.

  1. Пластик – это самый удобный и практичный вариант, который обладает оптимальной стоимостью. Пластиковая конструкция отличается небольшим весом, монтаж ее простой и быстрый, он не требует особого опыта. Жесткость получается в данном случае не слишком высокая, хотя это можно компенсировать, залив по контуру бетонное кольцо.
  2. Кессон для скважины из бетона является тоже практичным, долговечным, но монтаж его сложный, требует определенных знаний при планировании. После установки необходимо обеспечить отличную тепло- и гидроизоляцию.
  3. Кирпичные модели обладают высочайшим качеством, но своими руками их практические невозможно осуществить. Требуется опытный специалист, так как монтаж сложный.
  4. Емкость из металла получается максимально прочной, долговечной, обладающей отличными эксплуатационными свойствами. Металл подвержен коррозии, поэтому необходимы работы по гидроизоляции. Зато прочность и способность выдерживать нагрузки у такой конструкции высокие.

Монтаж кессона для скважины

Для начала выкапывается яма вокруг обсадной трубы. Размер ямы должен быть чуть больше кессона, чтобы он без труда туда вошел. Например, под кессон размером 1.25 х 1.25 м, копают яму 1.5 х 1.5 метра. Меньше точно не нужно. Обсадная труба обрезается на половину своей высоты. Если трубу не обрезать, то, опустив на нее кессон, она будет торчать через горловину кессона, и будет мешать туда залезть.
После того, как обрезали трубу, на нее ставят кессон.
По-хорошему монтаж кессона для скважины нужно производить манипулятором, в этом случае все будет быстро, аккуратно и ничего не повредится, а значит он простоит весь срок службы.

Обычно на дачах, ради экономии, собирают группу рабочих, которые устанавливают его вручную. Например, вес металлического кессона 1.25 х 1.25 метра, высотой 2 метра и с толщиной металла 3 мм — более 250 кг, поэтому возникают сложности с аккуратным переносом (обычно его тащат или катят, если это бочка). В процессе такого перемещения кессон царапается, отваливается краска, рвется гидроизоляция, но это мало кого волнует. Затем, рабочие пытаются вручную установить его на трубу

Иногда с первого раза не попадают… В итоге, в местах повреждений гидроизоляции, начинает образовываться коррозия, кессон гниет, и уже не имеет значения какой толщины его стенка.
Устанавливать кессон вручную нужно очень осторожно

Далее, установив кессон на обсадную трубу, происходит сварка трубы в кессоне по внутренней гильзе. Это уберегает гидроизоляцию. Если ваш кессон дешевый и гильзы под трубу нет (вырезано отверстие в полу), то трубу обваривают как получится.

После всего этого, обсадную трубу обрезают на нужную высоту и ставят оголовок. Затем уже делают разводку на все потребители.

Изготовление металлического кессона

Еще один вариант, как сделать кессон для скважины своими руками, это использовать металл. В этом случае, можно пойти двумя путями:

  1. Сварить кессон из листового металла.
  2. Использовать в качестве основы металлическую трубу.

Оба варианта получаются недешевыми, т.к. материалы и работа влетят в копейку. Но, если умения позволяют сварить его самостоятельно, имеет смысл рассматривать этот вариант. Металлический кессон фото:

Кессон из черного металла

Изготовление

Для изготовления понадобится:

  • сварочный аппарат;
  • болгарка;
  • листовой металл, толщиной 4-5 мм;
  • профильная труба 40*25 или уголок 50*50 для усиления каркаса;
  • грунтовка и краска по металлу.

Принципиальное устройство кессона для скважины из металла не отличается от сделанного из кирпича. Разница заключается лишь в том, что металлическая емкость вначале изготавливается, а потом уже устанавливается по месту.

Как самому сделать кессон для скважины листового металла:

  • вначале делается чертеж, в котором отмечаются общие габариты кессона и все технологические отверстия. Затем рассчитывается раскрой листа;
  • размечаются и вырезаются металлические заготовки, при этом желательно делать все стеновые панели цельными – каждый сантиметр сварного шва, это потенциальная угроза протечки;
  • теперь конструкция сваривается. Начинать сборку нужно от дна, к нему прихватываются все боковые панели, после чего по периметру делается обвязка из трубы;
  • верхняя часть вваривается в последнюю очередь;
  • в ней нужно предусмотреть люк для входа. Его можно сделать из подходящего по диаметру куска металлической трубы, либо сварить короб высотой 30-40 см из листа;
  • после обварки кессона, швы нужно проверить на герметичность. Для этого, они изнутри конструкции натираются мелом, а затем, емкость хорошо поливается водой. На меле будут явно видны места протечек;
  • последний этап – гидроизоляция. Снаружи, лучше всего, обработать кессон битумной мастикой, а углы проклеить гидроизоляцией. Изнутри – вскрыть грунтовкой и краской по металлу.

После того, как краска высохнет, конструкцию желательно утеплить. Для этого, лучше всего воспользоваться пенопластом – он недорогой и обладает низкой теплопроводностью. Чтобы установить кессон, потребуется подъемник, т.к. вес у него получится немаленький.

Установка металлического кессона
