Клапан для унитаза: поплавковый, поршневой, мембранный

Конструкция запорных клапанов

Согласно своей конструкции запорные клапаны могут быть двух разновидностей:

1. Раздельные.
2. Сборные блоки.

Конструкция запорного клапана

В первом варианте запорный монтируется отдельно от сливного. Соединяет их между собой только вода. Заливной механизм чаще всего имеет любую форму с поплавком, который во время наполнения бачка водой, поднимается вместе с уровнем и, таким образом, перекрывает клапан подачи воды. Сливная конструкция монтируется совершенно отдельно и может быть самой разной конфигурации с клавишами, педалями и так далее. Основной плюс такой раздельной конструкции в том, что есть возможность ремонтировать или заменить каждый клапан в отдельности.

Сборная модель устанавливается сразу и все клапаны между собой взаимосвязаны. Это намного лучше гарантирует качественную работу, если все хорошо отрегулировать. Минусом такой конструкции является невозможность ремонта своими руками. Данные модели можно видеть в современных конструкциях унитазов. Если вы решите на свой старый бачок установить такой механизм, то, скорее всего, у вас это не получится.

Запорный механизм унитаза различается также и способом подвода к водопроводу. Запорный клапан может иметь: верхнее, нижнее, правое, левое подключение. Это необходимо учитывать, когда вы решите заменить внутреннее содержимое бачка на новые комплектующие, потому что может отличаться диаметр сливной горловины и штуцера.

Больше всего между собой отличаются механизмы с верхним и нижним подключением. В обоих случаях клапан закрывается от воздействия на него тяги, которая связана с поплавком. При установке такой системы необходимо произвести хорошую балансировку поплавка, от ее качества будет зависеть эффективность работы.

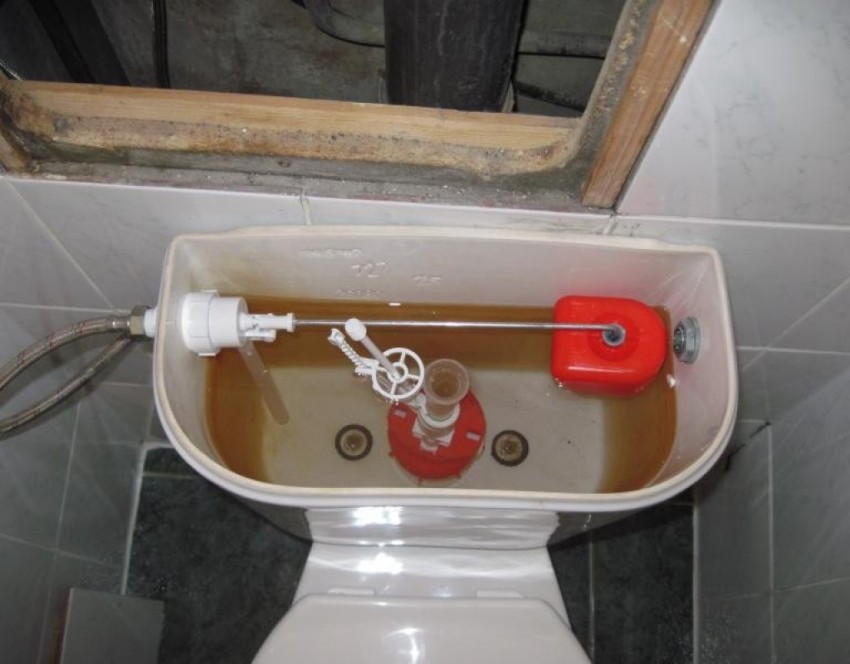

В российских унитазах чаще всего вода подается сверху. Большим минусом такой подачи является сильный шум во время наполнения бачка. В импортных бачках в основном используют нижнее подключение. Вода поступает бесшумно, и смотрятся такие модели более стильно.

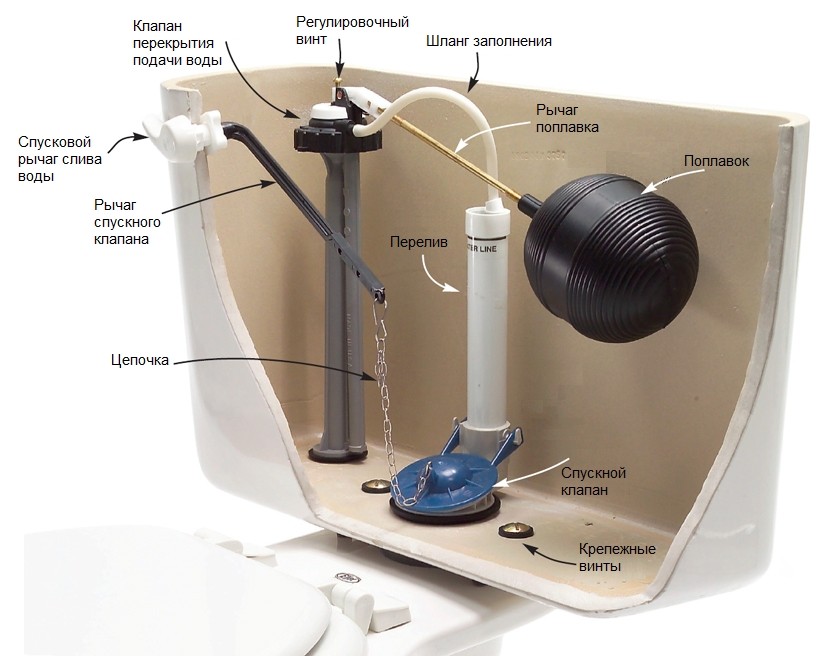

Конструкция сливного бачка

Если у вас бачок с верхней подачей воды, то подключение надо проводить только после установки самого бачка. Нижнюю арматуру есть возможность подключить еще до его установки.

Типы запорной арматуры для бачка

Запорная фурнитура унитазов может изготавливаться из металла или пластика.

Материал изготовления

На фото пластиковый клапан.

Дорогостоящие модели сливных механизмов производятся из бронзы и латуни. Данные металлические сплавы имеют хорошую прочность и жесткость, почти не подвержены коррозии, устойчивы к химическим и механическим нагрузкам.

По конструкции они могут представлять собой как простейшие раздельные узлы (наливной и спускной клапана), так и сложные сборные блоки.

Чаще всего клапан бачка унитаза производится из пластика. От качественности сырья, а также точности производства элементов зависит итоговая цена узла. Иными словами, тут присутствует прямая зависимость – чем запорная арматура бака дороже, тем она будет долговечней.

Конфигурация устройств

Устройство раздельных устройств выпуска и впуска воды.

Запорная фурнитура бачка имеет лишь две конфигурации: своими руками можно установить либо раздельную, либо сборную систему.

1. Раздельный заливной клапан для бачка унитаза и спускной аналог монтируются по очереди.
2. Взаимная связь таких элементов осуществляется лишь через воду.
3. Заливной элемент является простым узлом определенной формы, имеющим поплавок.
4. Тот посредством управляющей тяги, действует при повышении уровня жидкости на задвижку, та перекрывает воду.
5. Отдельный сливной клапан бачка унитаза может иметь кнопку-клавишу, педали, тяги и пр.
6. Данный элемент имеет объемную горловину. С ней сопрягается воздушный либо механический клапан. Отрывается он посредством тяговой системы или через прямое воздействие (подъем, нажатие).

1. Сборные механизмы, в которых наливной и спускной элементы находятся в одном корпусе и связаны меж собой прямой тягой, гарантируют максимальную безопасность и надежность эксплуатации бачка.
2. Стоит отметить, что такие системы сложны в ремонте, кроме этого – их проблематично настроить.
3. Однако инструкция замечает, что при точной регулировке подобный узел будет работать безукоризненно.

Принцип работы сливного механизма

При нажатии на рукоятку смыва, сливной клапан унитаза открывается и направляет воду из бачка в унитаз. Двумя наиболее распространенными сливными клапанами для унитазов, используемыми в унитазах с бачком, являются промывочный и шаровый клапан.

Запорный клапан унитаза — это клапан смыва унитаза, который закрывает отверстие в нижней части унитаза с помощью полукруглой заслонки (обычно резиновой).

Подобно шаровому промывочному клапану унитаза, клапан заслонки тянется вверх, чтобы открыть сливное отверстие в бачке унитаза, чтобы направить воду в унитаз.

Форма и положение заслонки выполнены таким образом, что она остается в открытом положении до тех пор, пока уровень воды в унитазе не опустится почти до опустошения, а затем заслонка «захлопнется» над сливным отверстием, чтобы остановить цикл смыва унитаза и позволить унитазу наполнить бак водой.

Как только клапан заслонки закрывается, давление воды, наполняющей унитаз, прижимает поверхность клапана к седлу, удерживая его в закрытом состоянии для предотвращения утечки.

Промывочный клапан шарикового типа — это регулятор, который направляет воду из водопровода в унитаз, чтобы смыть отходы.

На сегодняшний день существует множество моделей промывочных клапанов, чаще всего используемых в общественных местах. Основной принцип работы такого клапана заключается в смыве содержимого унитаза в канализацию водой прямо из водопровода. Такие унитазы не имеют в конструкции наполняющего бачка.

Принцип работы такого запорного клапана заключается в регулировании давления водопроводной воды, и запирание её с помощью специальной пружины. При нажатии на рычаг смыва, клапан отправляет воду в унитаз, и самостоятельно закрывается по мере перемещения запорной пружины.

Арматура и бачки унитаза

Канализационная система дома, пожалуй, одна из наиболее сложных конструкций. Долговечность ее эксплуатации зависит не только от правильности установки, но и от качественных материалов, которые использовались при монтаже.

В интернет магазине Stream market можно купить продукцию для строительства и ремонта. В том числе, в соответствующем разделе расположены:

• Арматура и бачки унитаза;
• Шар кран;
• Труба для бачка;
• Мембрана, груша и прочие составляющие унитаза.

Шар кран – специальная арматура, которая необходима для обеспечения подачи воды, накопления ее и слива из бачка унитаза. Современные производители представляют широкий ассортимент этого устройства. Можно подобрать не только по способу крепления и сливу, но и выбрать интересующую страну и бренд–изготовитель товара.

При поломке сливной системы бачка, можно купить не только готовый шар-кран, но и детали к нему. На страницах электронного каталога можно приобрести такую запорную арматуру для унитаза, как одинарная кнопка спуска слива, мембраны, крышка клапана спуска воды и прочие товары.

Выбирая запорную арматуру для бачка, следует обратить внимание на тип спускового механизма, принцип подсоединения (боковой или верхний), а также прочность конструкции. К примеру, в старых унитазах, в основном отечественного производства, использовались системы слива с верхней подачей воды, что касается современных брендов, в новых конструкциях обычно осуществляется подача воды с боковой панели

Как работает мембранный клапан

Основные фазы работы устройства представлены ниже.

Первая фаза

Клапан в открытом положении – происходит набор воды.

1. В первой фазе клапан открыт. Во время нее вода поступает в бачок. Мембрана, повинуясь направлению течения жидкости, отодвигается. Следовательно, вода без препятствий может наполнять резервуар.
2. Сначала жидкость течет лишь в предварительную секцию.
3. Чтоб она попала непосредственно в бак, в данном отсеке есть особое отверстие. Процесс похож на тот, который идет в бачках, оборудованных штоковыми клапанами, однако тут есть мембрана, натянутая на поршень.
4. В ней есть просвет, сквозь него пропущен шток из пластика. Он также имеет просвет сечением в 1 мм. Благодаря ему вода частично течет в наполнительную секцию.
5. Когда поплавок находится в опущенном состоянии, в поршне образуется маленькое отверстие, имеющее диаметр всего-навсего в 0.5 миллиметра. Через него небольшой объем жидкости перетекает в бачок.
6. Благодаря подобному принципу работы мембранного клапана, создается одинаковое давление в предварительной и наполнительной секции и в части бачка за ними. В этом заключается принципиальная разница между таким механизмом и аналогом, имеющим штоковый клапан.

Второй этап

Набираясь, вода поднимает поплавок.

1. На данной стадии вода поступает в накопительный резервуар, с этим одновременно всплывает наверх шаровый поплавок.
2. В ходе процесса увеличивается и уровень штока с резиновым уплотнением.
3. Уплотнитель закупоривает отверстие.
4. При последующем перемещении штока, поршень с мембраной прижимаются к седловине. Тем самым, наполнительная секция герметизируется.

Исходя из того, что водяное давление в наполнительной части бачка связано с давлением всплывающего поплавка, мембрана очень плотно придавливается к седловине. Так пресекается поступление воды в накопительную емкость.

Третья стадия

Закрытый клапан.

1. Третий этап – это слив воды после использования унитаза.
2. В тот момент, когда жидкость спускается из бака и вытекает в чашу унитаза, давящее воздействие поплавка на шток исчезает.
3. Прорезь в поршне в это время не перекрывается штоком. Исходя из этого, и в наполнительной секции давление резко уменьшается.
4. Напор остается лишь от водопровода, он-то и действует на поршень с мембраной, перемещая их в сторону.
5. Благодаря этому, сливной механизм опять переходит в первую стадию.

Какие могут быть виды

Прежде чем решать вопрос, каким образом выбирать арматуру для унитаза, попробуем понять, что следует понимать под словом «арматура». Под данным словом следует понимать все составляющие элементы, которые направлены на обеспечение работы сантехники, в неё входит, в том числе, унитаз.

В соответствии с выполняемыми функциями, можно выделить несколько следующих видов:

• арматура, перекрывающая поток воды после того, как бачок будет наполнен;
• арматура, обеспечивающая спуск жидкости.

Каждый из видов составляет обособленные механизмы, которые, тем не менее, тесно связаны между собой. Последнее обстоятельство приводит к тому, что при поломке одного из них, работать перестаёт и второй..

Фаза 3. Спуск воды.

При спуске воды в чашу поплавок арматуры опускается и уже не давит на шток. Шток открывает отверстие (6) в поршне, давление в наполнительной камере уменьшается. Вода под давлением водопроводной сети отодвигает мембрану и поршень и наступает фаза 1.

Теоретически, если вода не набирается в бачок, значит засорилось отверстие (6) или отверстия (1) или (2), но так как площадь отверстий (1) и (2) намного больше площади отверстия (6), то засорение отверстий (1) и (2) менее вероятно. Если вода не перекрывается, значит засорилось отверстие (5) или испортилась мембрана (3) или резиновое уплотнение штока. Все это можно промыть и прочистить, а вот если давление в водопроводной сети ниже регламентируемого или меняется в течение суток, то клапан может не срабатывать.

При очень низком давлении, вода вообще не будет течь в бачок. При давлении 0.2-0.3 атмосферы например, при подаче воды из подвесного бака, подвешенного на высоте 2-3 метра, вода не будет проходить в наполнительную камеру и потому при подъеме поплавка давления от поплавка будет недостаточно, чтобы перекрыть воду. В этом случае можно попробовать рассверлить отверстия (5) и (6). Чем больше диаметр этих отверстий, тем меньше нужно давление, чтобы проталкивать воду внутрь наполнительной камеры. А если давление в водопроводе в течение суток меняется, а такое часто бывает в домах, где необходимое давление воды поддерживается насосами, на ночь отключаемыми, то тут ничего не поможет, придется менять мембранную арматуру с мембранным клапаном на арматуру с штоковым клапаном.

Вот в общем-то и все. Вот только варианты конструктивных решений мембранных клапанов бывают разные, так, например в словенской арматуре (см. верхние схемы), наполнительная камера имеет крышку с уплотнительной резиновой прокладкой и от того, насколько герметично прикручена крышка, зависит работа клапана. Если крышка не закручена до конца или нет герметизации соединения (например, забыли поставить прокладку), то через клапан будет постоянно протекать вода.

Виды арматуры для смывных бачков

Принцип работы обычного бачка не сложен: в нем имеется отверстие, через которое вода поступает, и место сброса воды в унитаз. Первое закрыто специальным клапаном, второе – заслонкой. При нажатии на рычаг или кнопку заслонка поднимается, и вода, полностью или частично, поступает в унитаз, а затем – в канализацию.

После этого заслонка возвращается на место и перекрывает точку слива. Сразу же после этого срабатывает механизм сливной арматуры, который открывает отверстие для поступления воды. Бачок заполняется до определенного уровня, после чего впускное отверстие перекрывается. Подача и перекрытие воды регулируются с помощью специального клапана.

Арматура для сливного бачка является несложным механическим устройством, обеспечивающим набор воды в сантехническую емкость и ее слив при нажатии рычага или кнопки

Различают раздельную и совмещенную конструкцию арматуры, осуществляющей набор необходимого для смыва объема воды и слив ее после активизации смывного устройства.

Раздельные и совмещенные варианты

Раздельный вариант используется уже многие десятилетия. Он считается более дешевым и простым в ремонте и настройке. При такой конструкции заливной клапан и заслонку устанавливают по отдельности, они друг с другом не связаны.

Запорный клапан для бачка устроен таким образом, чтобы его было легко установить, демонтировать или изменить его высоту

Для управления поступлением и отключением воды используют поплавковый датчик, в роли которого иногда используется даже кусок обычного пенопласта. Для сливного отверстия помимо механической заслонки может быть использован воздушный клапан.

В качестве рычага, поднимающего заслонку или открывающего клапан, может использоваться веревка или цепочка. Это характерный вариант для моделей, выполненных в ретро-стиле, когда бачок ставят довольно высоко.

В компактных моделях унитазов управление чаще всего осуществляется с помощью кнопки, которую нужно нажать. Для лиц с особыми потребностями может быть установлена педаль, которую нажимают ногой, но это редкий вариант.

В последние годы очень популярны модели с двойной кнопкой, которые позволяют опустошить бачок не только полностью, но и наполовину, чтобы сэкономить часть воды.

Раздельный вариант арматуры удобен тем, что и ремонтировать, и настраивать отдельные части системы можно по отдельности.

Арматура совмещенного типа используется в сантехнике высокого класса, здесь слив и поступление воды связаны в общую систему. Такой вариант считается более надежным, удобным и дорогим. Если этот механизм сломается, для ремонта понадобится полностью демонтировать систему. Настройка также может вызвать некоторые сложности.

Арматура для бачка унитаза с боковой и нижней подачей воды отличается по устройству, но принципы настройки и ремонта у них очень похожи

Материалы для изготовления устройств

Чаще всего арматуру для унитаза выполняют из полимерных материалов. Обычно чем такая система дороже, тем она надежнее, но четких гарантий этот метод не дает. Встречаются и подделки известных брендов, и вполне надежная и недорогая продукция отечественного производства. Рядовому покупателю остается только постараться найти хорошего продавца и надеяться на удачу.

Арматура из бронзы и латунных сплавов считается значительно более надежной, а подделать такие устройства гораздо сложнее. Но и стоимость этих механизмов будет значительно выше, чем у пластиковых изделий.

Металлическая начинка обычно используется в сантехнике элитного класса. При правильной настройке и монтаже такой механизм бесперебойно функционирует в течение многих лет.

В унитазах с нижней подачей воды впускной и запорный клапан находятся очень близко. При настройке арматуры нужно проследить, чтобы подвижные части не соприкасались

Место подачи воды

Важный момент – место поступления воды в унитаз. Она может осуществляться сбоку или снизу. Когда вода заливается из бокового отверстия, она производит некоторое количество шума, не всегда приятного окружающим.

Если же вода поступает снизу, это происходит практически бесшумно. Нижняя подача воды в бачок характерна скорее для новых моделей, выпущенных за рубежом.

А вот традиционные бачки отечественного производства обычно имеют боковую подачу воды. Преимущество этого варианта состоит в относительно низкой цене. Различается и монтаж. Элементы нижней подачи воды можно установить в бачке еще до его установки. А вот боковая подача монтируется лишь после того, как бачок установлен на чаше унитаза.

Для замены арматуру подбирают с учетом варианта подачи воды в сантехнический бачок, он может быть боковым или нижним

Настройка сантехнических бачков унитаза

Окончание сборки сантехники еще не означает окончание всей работы по её установке. Нередко предстоит регулировка арматуры сливного бачка унитаза, после чего функции наполнения, перелива и слива должны исполняться безупречно. Также иногда приходится подстраивать механизмы в процессе их длительной эксплуатации или замены.

Важно! Прежде всего, для всех типов оборудования проверяют запорный клапан сливного бачка унитаза, плотность его прилегания к седлу. Обычно на новом оборудовании, если все собрано без перекосов, то протечек быть не должно

Регулировка сливного бачка с кнопкой

На что следует обратить внимание в процессе настройки современной «кнопочной» сантехники?

Рисунок №2

1. Выставляется высота смывного клапана (Рисунок 2). Его конструкция должна соответствовать размерам накопительной емкости под крышку с учетом кнопки (1). Отсоедините тягу (2) от защелки трубки перелива. Освободите с двух сторон фиксаторы стоек (3). Переместите стойки (5) в требуемом направлении по вертикали, ориентируясь по нанесенной на них шкале. Закрепите фиксаторы и тягу в новом положении.
2. Регулируется высота фиксации переливной трубки. К этому параметру предъявляется два требования: поверхность воды в бачке унитаза должна быть ниже края перелива на 15-20 мм, но при этом, полностью нажатая кнопка не должна касаться верха трубки. Для этого: Выставляют величину зазора между кромкой перелива и верхом (4) стойки (5), (рисунок 2). Чтобы выполнить данную операцию, придется освободить тягу (2) и прижимное кольцо либо фиксатор на трубке. Опустить или поднять её до требуемой высоты. Зафиксировать перелив и тягу.
3. Настраивается функциональность наливной арматуры в соответствие с требованиями предыдущего пункта относительно объема наполнения. Чтобы впускной клапан обеспечивал оптимальный уровень воды в сливном бачке, следует задать положение его поплавка. Если нужно задать раннюю отсечку подачи, то поплавок опускают ниже или же закрепляют выше, если объём жидкости недостаточен. Изменение его положения осуществляют перестановкой тяги аналогичной тяге на сливном клапане.

Регулировка двухуровневого слива

В современных комплектах унитазов с кнопочным управлением не редкость наличие двухуровневого сброса воды. Такие модели требуют настройки малого и полного слива.

Регулировка двухкнопочного механизма слива.

Сброс всего объема жидкости регулируем заслонкой, увеличивая данный параметр, смещением её вниз и, уменьшая, смещением вверх. Частичный сброс воды выставляется поплавком малого смыва, который, после открытия замка, двигаем вниз или вверх, соответственно увеличивая или уменьшая расход.

Более доступно о регулировке двухкнопочного спускного механизма можно узнать из видео:

Регулировка старых моделей

В заключение стоит упомянуть регулировку «классических» систем с боковым подводом воды. Устройство сливного бачка унитаза старого образца предполагает только настройку впускного клапана.

Его работа зависти от положения поплавка, который опускают или поднимают. С этой целью, если коромысло латунное (стальное), то его просто подгибают в нужное положение, а если пластиковое, тогда геометрия рычага изменяется после ослабления, а затем, подтяжки крепежного винта.

Подстройка перелива и выпускного клапан в таких моделях не предусмотрена, а возникающие с ними проблемы, как правило, приводят к ремонтным работам или полной замене механизмов.

Назначение и принцип действия поплавка

Поплавок представляет собой пустотелый шар или цилиндр, чаще всего изготовленный из пластика, внутри которого воздух. Поплавок не тонет, он постоянно лежит на воде. Следуя колебаниям уровня жидкости, он может подниматься или опускаться, в зависимости от степени наполнения бачка.

При нажатии на кнопку слива вода начинает уходить в чашу унитаза. Вслед за понижением ее уровня опускается поплавок. Связанная с ним тяга передает усилие на клапан. При достижении заранее заданного значения клапан открывается, в бак начинает поступать вода.

Далее происходит обратный процесс. Уровень воды начинает подниматься, и при достижении необходимого значения клапан автоматически закрывается. Большая часть проблем сливного бачка вызвана неправильной регулировкой или ошибками в ходе установки этой простой и дешевой детали.

Как устроен смывной бачок и регулировка его механизмов

После установки унитаза и подключения его к водопроводной трубе, необходимо проверить, чтобы все соединения были герметичными, жидкость набиралась до нужного уровня и сливалась из бачка полностью или наполовину емкости. Всего этого можно добиться при помощи регулировки сливного механизма в унитазе. Прежде чем приступать к данному процессу, необходимо подробно разобраться, из чего состоит . Регулировка сливного механизма производится при помощи таких инструментов и материалов, как:

• разводной ключь;
• плоскогубцы;
• фумлента;
• проволока;
• резиновая прокладка;
• герметик.

Схема устройства сливного бачка унитаза.

В настоящее время создано много различных модификаций унитазов и бачков для них, однако принцип работы внутреннего механизма у всех одинаковый. В основу сливного устройства всех модификаций входит приспособление для слива воды и запорная арматура, которая состоит из впускного клапана и поплавка. Устройство подачи воды крепится в отверстие, которое расположено с правой или левой стороны бочка сверху. С внутренней стороны для крепления клапана ставится резиновая прокладка, а с внешней стороны закручивается пластиковая гайка.

Когда через клапан поступает жидкость, поплавок всплывает и на нужном уровне рычагом давит на пластиковую пробку, на которой имеется резиновая прокладка. Она в свою очередь закрывает сопло подачи воды. Чтобы не было перелива, поплавок можно отрегулировать. Для этого его рычаг необходимо изогнуть так, чтобы жидкость была чуть ниже сливной трубы. Если рычаг выполнен из пластика, то его предусмотрено регулировать при помощи трещотки или крепежного винта.

В некоторых смывных бачках вода постоянно течет в канализацию через сливную трубу и не может набраться до нужного уровня, естественно, и поплавок не может подняться до необходимой высоты. Это происходит в том случае, когда уплотнитель немного износился, а из-за этого нарушилась герметизация. Устранить такую неисправность можно при помощи нехитрого приспособления – небольшого груза, например, гайки.

Схема сливного механизма 3/6 л для бачка унитаза.

Собрать такую конструкцию не сложно. Для этого грузик подвешивается над выходным отверстием на грушу или рычаг. Такое устройство помогает добиться не только герметичности, но также им можно отрегулировать процесс слива. Когда при помощи кнопки или рычага спусковое устройство подымает клапан, жидкость начинает сливаться в унитаз, а в трубе в это время образовывается низкое давление и, несмотря на сильный подсос, используя грузик, в любой момент можно прекратить слив жидкости.

Уровень воды можно отрегулировать и при помощи трубы перелива. Она выставляется так, чтобы ее верхний край располагался чуть выше уровня воды, поплавок при этом сможет перекрыть клапан ее поступления. Иногда в него из-за какого-либо дефекта набирается жидкость, и он не может выполнять свою функцию, поэтому в данном случае поплавок необходимо заменить.

Способ регулировки уровня воды в смывном бочке старого образца

Простая схема конструкции сливного бачка.

В более новых моделях данного сантехнического оборудования регулировку унитазов производить не нужно, поскольку слив жидкости в них уже налажен призводителем. В современных бачках предусмотрено две кнопки для слива. Одна служит для полного выпуска воды в канализацию, а при нажатии второй кнопки расходуется только половина объема бачка.

На старых моделях, у которых бачки высоко подвешены, боковой рычаг при сливе воды захватывает колокол за ушко и из-за этого со временем в процессе работы он может погнуться или зажать шарнир. Чтобы такое смывное устройство четко работало, шарнир между рычагом и кнопкой закрепляется при помощи нескольких витков проволоки. Данным способом изготавливается устройство в виде неподвижного рычага между сливным механизмом и стояком

С помощью такого приспособления можно отрегулировать слив жидкости в унитазе, что немаловажно для экономного расхода воды

Используя все эти нехитрые приспособления, отрегулируйте смывной механизм бачка так, чтобы унитаз работал исправно и экономично.

Обслуживание сливной и впускной арматуры

Вода в отечественных инженерных сетях часто содержит механические примеси (ржавчина, песок, солевые отложения), поэтому многие неисправности случаются из-за забитой сантехнической арматуры. По этой причине подавляющее большинство мероприятий по уходу за арматурой приходится на очистку.

Особое внимание при обслуживании и проведении профилактических работ уделяют фильтру, мембране, впускному соплу заливного клапана, запорному кольцу или груше, сливному отверстию. Следует иметь в виду, что фильтр обычно устанавливается в моделях российского производства, в образцах зарубежных поставщиков он встречается не всегда. Другая часть проблем связана с неправильным наполнением бачка и протечками

В основе устранения этих недостатков лежит подсоединение и регулировка узлов, исправность и плотный прижим прокладок, затяжка гаек до конца

Другая часть проблем связана с неправильным наполнением бачка и протечками. В основе устранения этих недостатков лежит подсоединение и регулировка узлов, исправность и плотный прижим прокладок, затяжка гаек до конца.

Специфика монтажа сливной системы при установке раковины

Если сантехника приобретается отдельно, то сливной сифон для раковины устанавливается по инструкции, которая прилагается к устройству. В ней указаны инструменты, необходимые для монтажа, и схема сборки и подключения к канализационной системе.

Для сливного отверстия в раковине предусмотрена специальная решетка, которая задерживает пищевой мусор при мытье посуды. Если какие-то отходы все-таки проникают через решетку, они попадают в специальный пластиковый сифон, который можно снять и почистить. Кроме того, этот сифон заполняется водой, и запах из канализации не проникает наружу.

Душевой сифон

Существует слив с переливом для того, чтобы во время мытья посуды вода из раковины не перелилась через край. Для соединения верхнего отдела раковины с системой слива перед сифоном предусмотрена гофрированная трубка из пластика.

Типы клапанов с поплавком

Поплавковые клапаны для унитаза делятся по типу запорного механизма на следующие разновидности:

В поршневом устройстве плавающий поплавок при подъеме давит на двигающийся навстречу потоку воды поршень, пока он не упрется в седловину. Поршневые запорные механизмы уже устарели, каких-то уникальных конструктивных особенностей у них нет.

К недостаткам таких устройств относится шумность при наполнении и постоянный звук падающих капель из-за потери с течением времени плотного прижима к впускному отверстию.

Мембранный запорный механизм срабатывает от воздействия толкателя на резиновую или силиконовую мембрану. Среди достоинств мембранных устройств быстрый набор воды, меньшая шумность, постоянная интенсивность потока. Недостаток – обязателен хороший постоянный водяной напор.

Установка и ремонт запорной арматуры

Установка клапана

Чтобы установить или заменить впускной клапан на бачке унитаза, необходимо:

1. перекрыть воду, поступающую в бачок. Как правило, на бачок устанавливается отдельный кран. Если такого крана нет, то необходимо перекрыть холодную воду при входе труб в квартиру (иное жилое помещение);

Подводка воды для туалета с отдельным краном

1. отсоединить подводку для унитаза. Если фиксирующая гайка закручена сильно, то можно воспользоваться гаечным ключом подходящего диаметра или разводным ключом;
2. удалить, непригодную арматуру;
3. разобрать новый поплавковый кран. При разборке требуется открутить фиксирующую гайку, под которой расположено уплотнительное кольцо;
4. подготовленный клапан устанавливается на прежнее место. Место стыка с подводкой защищается прокладкой и фиксируется затяжной гайкой. Регулируется уровень воды;

Крепление и регулировка заливного клапана

При установке нового клапана важно проверить его расположение внутри емкости. Клапан не должен соприкасаться со спускной арматурой и стенкой сливного бачка

1. подключается подводка и проверяется герметичность соединения.

Подробнее процесс замены клапана представлен на видео.

Основные проблемы и ремонт клапана

Клапан для унитаза с нижней подводкой или боковым подключением считается неисправным, если:

вода в бачке переливается или накапливается до недостаточного для качественного слива уровня. В этом случае требуется провести регулировку впускного механизма. Способ регулировки зависит от вида поплавкового крана. Если кран оснащен рычаговым поплавком, то уровень воды регулируется изгибом рычага. Если поплавок двигается по направляющей, то достаточно его зафиксировать на нужном уровне;

Параметры клапана и допустимые уровни регулировки

Рекомендованный уровень воды в бачке – 4-5 см до края емкости.

протекает соединение между клапаном и подводкой. Для устранения неисправности необходимо заменить прокладку, придающую стыку герметичность;

Замена прокладки в подводке для унитаза

клапан загрязнен примесями, содержащимися в воде. Для прочистки клапана требуется снять устройство и промыть его водой. При необходимости использовать мелкую щетку.

Промывка впускного устройства водой

Выбор и установка крана не вызывают проблем даже у неопытного мастера, а при нормальном и своевременном уходе устройство прослужит длительное время.

Специфика монтажа сливной системы при установке раковины

Если сантехника приобретается отдельно, то сливной сифон для раковины устанавливается по инструкции, которая прилагается к устройству. В ней указаны инструменты, необходимые для монтажа, и схема сборки и подключения к канализационной системе.

Для сливного отверстия в раковине предусмотрена специальная решетка, которая задерживает пищевой мусор при мытье посуды. Если какие-то отходы все-таки проникают через решетку, они попадают в специальный пластиковый сифон, который можно снять и почистить. Кроме того, этот сифон заполняется водой, и запах из канализации не проникает наружу.

Душевой сифон

Существует слив с переливом для того, чтобы во время мытья посуды вода из раковины не перелилась через край. Для соединения верхнего отдела раковины с системой слива перед сифоном предусмотрена гофрированная трубка из пластика.

Как определиться с системой слива в ванну

Сливной сифон для ванны – это оборудование, без которого не будет функционировать ни одна ванна. Система слива необходима для того, чтобы использованная вода уходила в канализационную систему. Любая система слива имеет в своем составе сифон. Он предохраняет помещение от проникновения дурного запаха из канализационной системы.

Конструкции для слива воды делятся на несколько условных групп:

• простой слив-перелив. Конструкция, в которой слив объединяется с переливом обычной гофрированной трубой, а в канализационную систему вода уходит с помощью сифона. Пробкой закрывают слив, чтобы вода не утекала;
• автоматический слив-перелив. При установке этой конструкции слив воды из ванной автоматизируется. Это происходит с помощью специального клапана. Вода перестает сливаться после того, как повернут специальную рукоятку, находящуюся рядом с переливом;
• конструкция с функцией набора воды – слив-перелив, позволяющие набирать воду в ванну без лишних действий.

При выборе слива-перелива для ванной комнаты обязательно следует обращать внимание на фирму-производителя, потому что от того, насколько качественен изготовлен слив, будет зависеть попадание воды на пол. Устройство душа на полу с сифоном

Устройство душа на полу с сифоном

Похожие записи:

Как выбрать конденсаторы для подключения однофазного и трехфазного электродвигателя в сеть 220 в Как сделать декоративную штукатурку карта мира? инструкция и советы Штык-нож ак-47 Как использовать экран ноутбука как монитор Как из монитора сделать телевизор Как и чем очистить клеммы аккумулятора от окисления
