Как сделать самодельный воздушный компрессор для покраски

Подготовка к изготовлению воздушного компрессора своими руками

Работы по изготовлению самодельного компрессора своими руками начинаются с основного узла – нагнетателя. Поэтому, первым делом, следует определиться, что послужит его базой. Нагнетатель можно демонтировать не только с различной бытовой техники, отслужившей свой век, но и с двигателей некоторых автомобилей.

Вот такой компрессор от холодильника можно пустить в дело, если оборудовать его ресиверомФОТО: drive2.ru

Многие мастера, профессионально занимающиеся аэрографией или иными работами, требующими наличия сжатого воздуха, в небольших помещениях, отдают предпочтение именно воздушным электрическим компрессорам 220 В, изготовленным своими руками. Это обусловлено их более тихой (в сравнении с заводскими вариантами) работой.

Самодельные компрессоры работают значительно тише, нежели поршневые заводскиеФОТО: drive2.ru

Ресивер для компрессора своими руками: из чего его сделать

Наиболее простым вариантом здесь будет использование бескамерного колеса от автомобиля, однако стоит помнить, что для поездок диск после модернизации будет уже непригоден. Но такой  самодельный ресивер для компрессора максимально прост в изготовлении, а потому более приемлем для небольших объёмов работ, таких, как аэрография.

Ресивер для компрессора можно приобрести, но дешевле изготовить самостоятельноФОТО: krsk.au.ru

Если требуется больший объём воздуха, лучше всего в качестве ресивера при изготовлении компрессора своими руками использовать огнетушитель или старый газовый баллон.

Нагнетатель, манометр и иные детали

Если планируется использование мощного нагнетателя, демонтированного со старой техники, необходимо приобрести манометр и аварийный клапан, который не позволит давлению в ресивере подняться выше допустимого. Что же касается простейшего компрессора из старого колеса, то здесь вполне подойдёт и автомобильное устройство, работающее от прикуривателя и используемое для подкачки шин. Однако и такой нагнетатель может создать избыточное давление, которое приведёт к разрыву покрышки. Подобная ситуация очень опасна и чревата травмами, порой не совместимыми с жизнью. Поэтому об аварийном клапане забывать нельзя ни в коем случае.

Старое колесо от машины неплохо справится с ролью ресивераФОТО: drive2.ru

Рассмотрим пример простейшего компрессора на основе автомобильного электронасоса и бескамерного колеса в качестве ресивера.

Как сделать простейший компрессор своими руками

Для работы потребуется приобрести аварийный клапан и штуцер подкачки (ниппель, золотник, «сосок»). В колёсном диске для него нужно просверлить дополнительное отверстие, как и для аварийного клапана. Далее штуцер подкачки и клапан устанавливаются на своё место, колесо собирается. Остаётся подключить к одному из штуцеров подкачки автомобильный электрический насос, а ко второму шланг отвода на краскопульт или аэрограф. Теперь, после заполнения колеса воздухом, мини-компрессор, изготовленный своими руками, можно использовать по назначению.

Подобные штуцера можно приобрести в любом автомагазине за копейкиФОТО: eckonom.ru

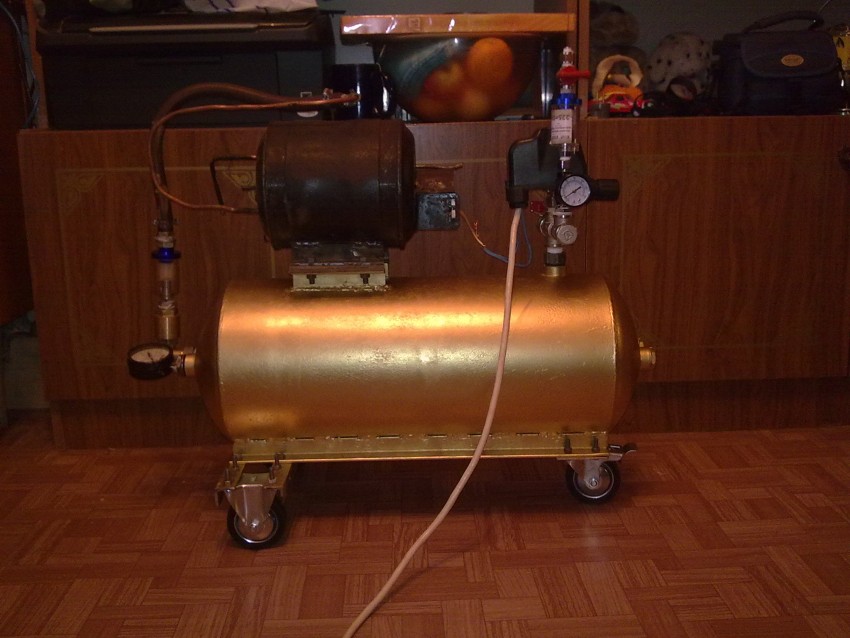

Функциональный самодельный компрессор

В отличие от аппаратов, которые изготовлены из автомобильных аксессуаров, компрессор из холодильника работает непрерывно. Это происходит благодаря хорошей мощности и производительности. К тому же по качеству он не хуже заводских моделей. А если есть возможность достать комплектующие элементы бесплатно, то средств на изготовление такого прибора уйдет минимум. Аппарат предназначен для покраски и продувки, шиномонтажных работ, великолепно обеспечивает работу пневмоинструмента. Для изготовления компрессора под напряжение 220 В понадобятся следующие детали:

  1. Мотор-компрессор от старого холодильника.
  2. Тройники, трубка для заливки масла, шланги, фитинги, пневморозетки.
  3. Редуктор, который будет следить за давлением.
  4. Два манометра.
  5. Ресивер. Для этого подойдет огнетушитель или газовый баллон, который должен быть полностью пустым. Можно сварить самодельную емкость из листового железа и толстой трубы.
  6. Фильтр для очистки воздуха.
  7. Масло.
  8. Аварийный клапан.
  9. Пусковое реле и реле давления.
  10. Краска для металла.
  11. Фум-лента, ножовка и моторное масло.
  12. Ключ и шприц.

Сборка компрессора состоит из нескольких этапов:

  • Подготовка мотора. Мотор-компрессор состоит из трех трубок. Одна имеет запаянный край и предназначена для замены масла. Две другие — открытые, через них происходит вход и выход воздуха. На компрессор подают ток и определяют, через какую трубку воздух входит, а из какой выходит. Каждую трубку помечают. Запаянную трубку отрезают так, чтобы опилки не засорили ее. Находящееся внутри масло сливают, а взамен заливают моторное или синтетическое. Процедуру проводят с помощью шприца. Затем трубку закрывают винтиком. Перед тем как ввинтить его в отверстие, его нужно обмотать фум-лентой. Эту часть сверху обрабатывают герметиком и покрывают краской или эмалью.
  • Подготовка ресивера. В качестве ресивера используют пустой баллон огнетушителя, предварительно сняв с него клапан. Внутрь баллона заливают средство от ржавчины и оставляют его на необходимое время. Снаружи емкость также очищают от грязи и ржавчины. Когда баллон высохнет, на отверстие от клапана надевают крышку. При необходимости в отверстие вставляют переходник и закрепляют крестовину. Реле давления устанавливают на верхний штуцер. Тройник с манометром привинчивают с одной стороны выключателя, с другой — устанавливают предохранительный дроссель. Дроссель можно заменить на вентиль (для ручного выпускания воздуха). Если необходимо, применяют переходники и красят резервуар.
  • Сборка. Резервуар устанавливают на раму, которую собирают из досок на колесиках. Мотор-компрессор закрепляют на резервуаре, отделив их резиновой прокладкой. Вначале подключают к входящей трубке бензиновый фильтр и только потом дизельный. Так воздух будет защищен даже от небольшого загрязнения. Если во время демонтажа трубки деформировались, их следует развальцевать. Чтобы аппарат правильно работал, пусковое реле должно быть установлено в правильном положении, которое отмечено стрелкой на его крышке. Места соединения тумблера, пусковое реле и реле давления следует защитить изолентой, так как через них проходит электропитание. Выходную трубку от компрессора подключают в ресивер с помощью переходника. Редуктор с влагомаслоуловителем устанавливают после манометра. Затем монтируют шланг, оснащенный пневморозеткой.

Производительность

Она напрямую связана с мощностью, но в то же время показывает, в каком объеме проходит воздух через компрессор за единицу времени.

Для того, чтобы самодельный аппарат мог работать продолжительное время, нужно добиться того, чтобы двигатель постоянно работал в высокоинтенсивном режиме. Плюс к этому нужно обеспечить хорошее охлаждение и смазку поршневой системы.

Так как это проделать крайне хлопотно и особых плодов от этого может и не быть, нужно найти другой выход. Например, использовать ресивер.

Основная роль ресивера – это накопление высокого давления в себе, при помощи мощного компрессора.

Использование такого устройства накладывает определенные ограничения, связанные с размерами ресивера. Но если он будет достаточно крупный, время использования может хватить на выполнение необходимых манипуляций. В крайнем случае можно сделать небольшой перерыв, для того чтобы компрессор восстановил давление.

Виды аэрографов

Конструктивно аэрограф для моделизма разделяется по принципу смешивания воздушного и красочного потока на смешивание внутреннее (в корпусе аэрографа) и внешнее, когда две струи соединяются на выходе из сопла.

Аппарат внешнего смешивания доступен для самостоятельной сборке. Потребуется несколько этапов сборки патрона и простое подключение к компрессору.

Прибор внутреннего смешивания краски и воздуха управляется триггером. Нажатием на кнопку открывается клапан, воздух проходит в корпус, смешивается с краской. Художник получает линию необходимой толщины.

По принципу управления различают инструмент двойного или одинарного действия. Приспособление двойного действия позволяет управлять двумя потоками: краски, воздуха. Это необходимо при создании мелких рисунков.

При самостоятельном изготовлении можно остановиться на конструкции без иглы. В пробке из-под бутылки вырезаются необходимые отверстия, пробка крепится на корпус обыкновенной ручки или одноразового шприца. Внутрь проводится шланг, через который будет двигаться воздух. Емкость с краской устанавливается под конструкцией. Краска распыляется равномерным, но нечетким потоком.

Этим инструментом будет удобно красить однотонные поверхности, словно используя краскопульт. Для художественных росписей, моделирования он не годится, так как дает распыление с неровными краями. Это самый простой вариант, который можно использовать для росписи по трафарету.

Особенности холодильников и их компрессоров

Следует учитывать возможности и характеристики компрессора, выбранного в качестве основы для будущего механизма подачи сжатого воздуха. Существуют следующие варианты:

  • Самое простое решение — двигатели, работающие в по линейной схеме.
  • Двигатели, работающие по инверторной схеме.

Для работы подойдут оба варианта, но следует учесть их особенности. Линейные аппараты рассчитаны на постоянную скорость работы. Поэтому они лучше подходят для создания компрессорного аппарата. Конверторные варианты рассчитаны на переменную скорость, которая должна понижаться в зависимости от сигнала от температурного датчика.

Профессиональные и самодельные компрессоры: 10 отличий

Рекомендуем начать читать обзор с конца. 10 отличий, характеризующие мотор-компрессор холодильника, не поймешь без знания принципов функционирования.

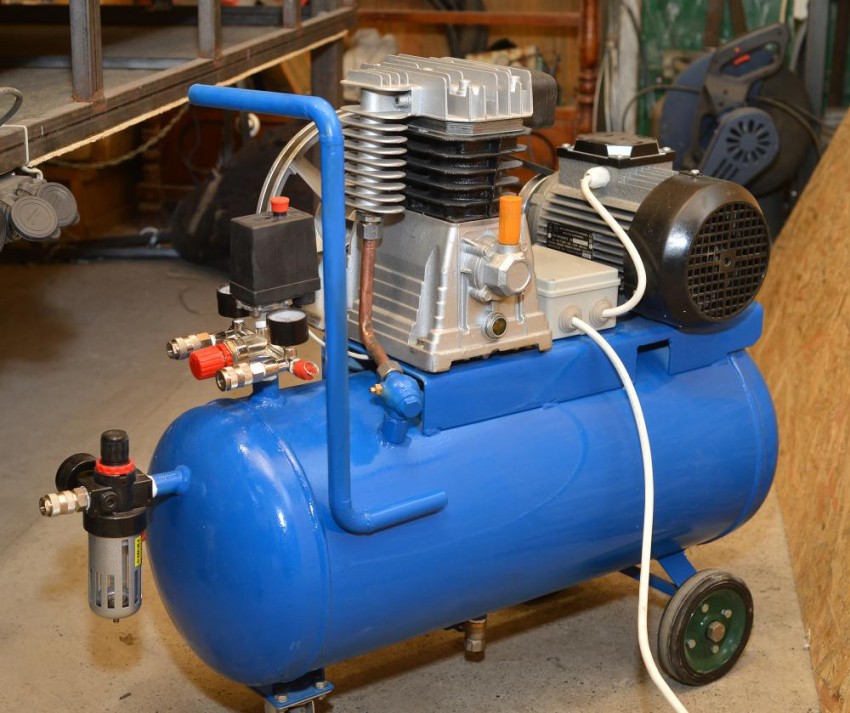

  • Профессиональный компрессор использует рядовой асинхронный электродвигатель, через ременной привод или напрямую передающий момент движения рабочей камере с механизмом перекачки фреона. Чаще исполнительным механизмом служит обыденный поршень. Холодильный компрессор собирается в одном корпусе с двигателем и без ремней.
  • Заводской профессиональный компрессор для технических нужд снабжается правильным набором автоматики и агрегатов: клапан аварийного сброса давления, измеритель-выключатель давления, входной фильтр, выходной фильтр, манометры, ресивер (стальной баллон). Холодильный компрессор придется устанавливать, самостоятельно просчитав варианты, подбирая регулировочное оборудование.

Заводской компрессор часто работает управляемый автоматикой. Простейшие модели постоянно приходится выключать по таймеру. Время засекается вручную на часах. Холодильные компрессоры оборудуются защитными реле (помимо пусковых). Двигатель выключается при перегреве чувствительного элемента, не сгорит.
Смазка заводского компрессора – отдельная проблема. Промышленность выпускает даже сухие модели поршней, снабженных графитовыми кольцами. Моторесурс поменьше, как и стоимость. Зато смазывать не надо, воздух будет чистым

Указанное важно использующим капризные краскопульты, не терпящих примесей, при подкачке шин в гараже (пневмоинструмент, наоборот, масло любит, требует установок на шланг масленок-лубрикаторов). Холодильные компрессоры купаются в масле, как и кондиционерные

Плавают в ванне, можно высверлить на корпусе отверстия для забивки солидола, других подходящих веществ, использовать сервисный патрубок. Синтетическое масло – антагонист натурального, поостерегитесь бездумно лить внутрь произвольные компоненты.
Холодильный компрессор изготовлен удовлетворяющим нормам выпуска бытовой техники, работает бесшумно. Если герметично надеть все трубки, состояние будет сохраняться. Никто из соседей гаражного кооператива не услышит, что покорный слуга правления решил подкачать колеса. Заводской компрессор для технических целей ведет себя более пафосно, потому что требования иные.

  • Холодильный компрессор приобретается задешево, снимаем агрегат со старой бытовой техники. Регулирующую арматуру придется докупить, цена укладывается в пределы одной тысячи рублей. Заводская компрессорная станция покупается в магазине согласно общим условиям. Для сравнения, автомобильный насос Airline Classic-2 CA-030-02 производительностью 30 литров в минуту рабочим давлением 7 атм стоит 1400 рублей, не дополнен ресивером (точнее баллон маленький), потому малопригоден целым, превышающим объем работ по подкачке колес.
  • Беря базисом холодильный компрессор, соорудите станцию по потребностям. Настроить покупной агрегат не представляется возможным. Если производительность невелика, останется колеса велосипеда качать. Самодельный компрессор снабдите большим ресивером. Накачав внутрь 8 атм, пользоваться большинством пневмооборудования (шуруповерты, дрели, пилы) будет в радость. Ощутимый плюс.
  • Компоновка компрессорной станции заранее задана. Авторский джентльменский прибор вольны размещать угодно душевным потребностям. Некоторые заключают детали сборки вовнутрь ангарообразного корпуса, каким раньше оснащались швейные машинки, снабжают конструкцию ручкой, упрощая ручную транспортировку.
  • Корпус компрессора холодильника сделан черным, лучше отдает тепло, мастера срезают верхнюю часть кожуха, усиливая охлаждение. Рекомендуем взамен поставить вентилятор, обдувающий снаружи устройство.

Холодильный компрессор идет исполнением УХЛ, следовательно, зажат некоторыми ограничениями условий эксплуатации. Температурный предел выше 10 ºС. Приведем ориентировочные значения климатических исполнений:

  1. N (нормальный) – 16-32 ºС.
  2. SN (субнормальный) – 10-32 ºС.
  3. T (тропический) – 18-43 ºС.
  4. ST (субтропический) – 18-38 ºС.

Гораздо чаще встречаются комбинированные классы, обозначаемые через тире, включают оба диапазона сложением: 16-38 ºС. Приведенные отличия не единственные, авторы попытались дать понять: самодельная станция из холодильного компрессора иногда даст 100 очков форы покупной, хотя прибор не предназначен работать с атмосферой. В процессе штатной эксплуатации внутрь попадают масло, вода, воздух. Холодильный компрессор повременит падать в обморок, завидев кислород, разбавленный азотом, внутри кожуха.

Воздушный компрессор средней мощности

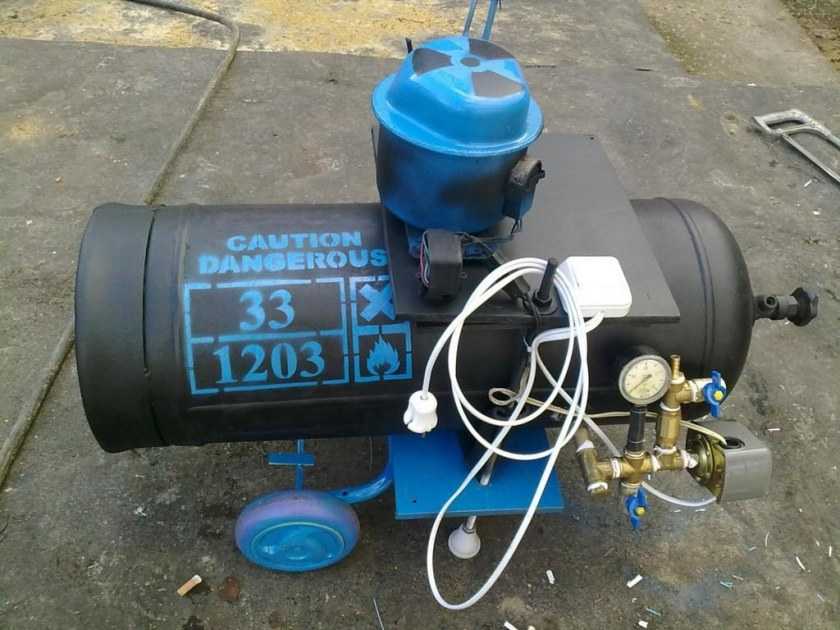

Из газового баллона или огнетушителя создается воздушный компрессор средней мощности. Для этого соединяют старый огнетушитель (баллон) и мощный автокомпрессор для подкачки колес. При самостоятельном изготовлении аппарата нужно соблюдать следующие правила:

  • Емкость с механическими повреждениями и коррозийными отложениями нельзя использовать.
  • Конструкция должна быть хорошо зафиксирована.
  • Обязательно изготовляется стальная обрешетка. Это необходимо, если ресивер случайно разорвется.
  • Нужно предусмотреть запас давления. Если вы планируете увеличивать давление до 5 атмосфер, то его прочность должна составлять от 10 атмосфер.

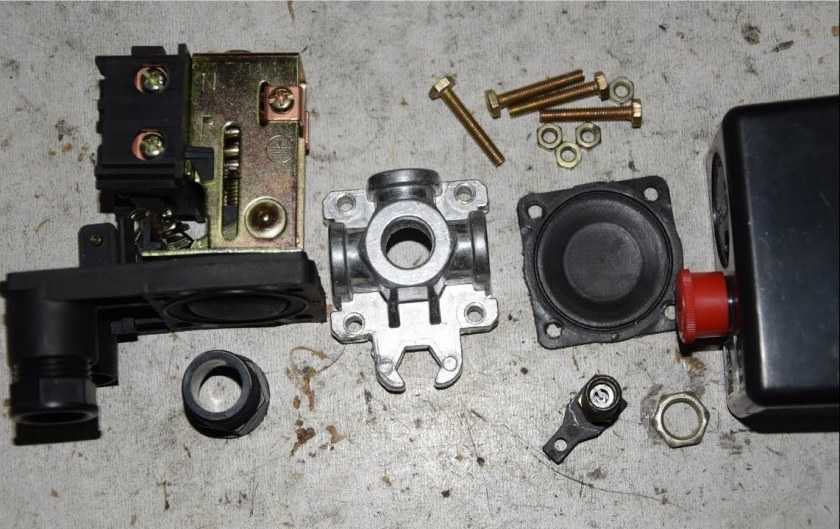

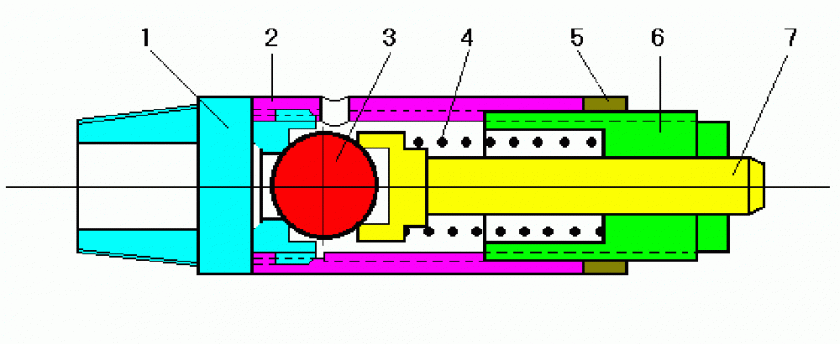

  • Чтобы компрессор автоматически отключался, когда давление достигнет максимума, устанавливают датчик аварийного отключения. Либо следует установить механический клапан, который при необходимости сделает аварийный сброс давления.
  • Нельзя оставлять на долгое время аппарат с высоким давлением, если он применяется в редких случаях. Чтобы поддержать герметичность, хватит 0,5 атмосфер.

Не стоит пренебрегать техникой безопасности: не забывайте про установку аварийных датчиков. Перекаченное колесо просто лопнет, а если взорвется стальной баллон, то можно получить тяжелые увечья.

Изготовить компрессор своими руками несложно. Его конструкция может быть простой или сложной, главное — для чего он предназначен и сколько вы готовы потратить средств на его изготовление. Но не стоит забывать, что аппарат должен отвечать требованиям технической безопасности.

Компрессор для подкачки шин из холодильника

Рабочее давление установленного в холодильник компрессора составляет от 2 до 4 атмосфер. Этого достаточно для подкачки шин легкового автомобиля. Работа устройства непродолжительна, поэтому при его эксплуатации можно не использовать пневмоаккумулятор. Для изготовления прибора для подкачки шин, кроме компрессора, необходимо приготовить:

  • Электрический кабель с вилкой.
  • Кислородный шланг.
  • Хомуты.
  • Топливный автомобильный фильтр – 2 шт.
  • Воздушный пистолет с манометром.
  • Спиральный воздушный шланг.

Кроме этого, для выполнения работы потребуется отвёртка, нож, пассатижи и ножовка по металлу.

Компрессор для подкачки шин из холодильника своими руками изготавливается в такой последовательности:

  1. Снять компрессор с холодильника.
  2. Подключить электрические провода к электронному блоку.
  3. Установить топливные фильтры на входной и выходной патрубки.
  4. Подсоединить к выходному фильтру спиральный шланг.
  5. Подключить воздушный пистолет.

Операции выполняются с осторожностью, чтобы не получить травму. В качестве хладогента в современных холодильниках используется фреон, который является инертным газом, но при нагреве это вещество небезопасно для здоровья

В обязательном порядке все работы по демонтажу двигателя осуществляются при отключении холодильника от бытовой электрической сети.

Для демонтажа компрессора достаточно перекусить пассатижами медные трубки, на расстоянии около 10 см от детали. Затем открутить отвёрткой четыре винта, с помощью которых к корпусу холодильника присоединяются амортизаторы этой детали.

Если в процессе демонтажа пришлось снять электрический кабель, то его устанавливают на место. Основное отличие использования детали холодильника в самодельном компрессоре заключается в том, что мотор должен работать постоянно при включении устройства. Поэтому провод, идущий к реле холодильника, необходимо отсоединить, а контакты соединить между собой для беспрерывного поступления электрического тока.

Компрессор от холодильника для накачки колес Watch this video on YouTube

После извлечения компрессора из холодильника трубки сплюснуты, поэтому первое, что требуется сделать, – это восстановить геометрию патрубков. Для этого ножовкой по металлу спиливается по 0,5 см на входящих и выходящих трубках.

Чтобы воздух, поступающий внутрь компрессора, очищался от пыли потребуется установить топливный фильтр от авто на входящий патрубок. Для этого достаточно отделить от воздушного шланга 10 см, затем надеть отрезок на входящий патрубок, после чего затянуть его хомутом подходящего диаметра. На следующем этапе на соединительный шланг надевается хомут и устанавливается фильтр. После затягивания хомута, удерживающего фильтр, сборка входящей части компрессора будет завершена. Если на начальном этапе изготовления самодельного компрессора сложно определить, где воздушный вход, то достаточно включить компрессор в сеть. Входящий патрубок будет интенсивно прокачивать воздух внутрь. Для определения движения воздуха следует дотронуться до медной трубки рукой.

На выходящий патрубок устанавливается второй фильтр. Эта деталь выполняет функцию маслоотделителя. Чтобы внутренние детали не изнашивались, внутрь корпуса компрессора заливается масло. Установив фильтр на выходе можно исключить вероятность попадания масла внутрь колеса вместе с воздухом.

Для того чтобы во время накачивания колёс можно было легко перемещаться, к выходному фильтру подсоединяется спиральный шланг, который следует надёжно зафиксировать хомутом.

После установки воздушного пистолета компрессор для накачки колёс будет готов к эксплуатации. Если пошаговый процесс выполнен как описано выше, то такая самоделка позволит легко установить необходимое давление в шинах. При этом по производительности устройство не уступит промышленным образцам.

Сжатый воздух можно использовать также для очистки электронной аппаратуры от пыли, а установленный в гараже прибор используется для удаления загрязнений с труднодоступных участков ДВС.

Самостоятельное изготовление устройства

Для большинства пользователей характерна ситуация: компрессор применяется относительно редко, но при этом обойтись без него сложно. Например, время от времени требуется что-то подкрасить, продуть, запитать пневмоинструмент и т.д.

В таких случаях тратиться на покупку устройства заводского изготовления нецелесообразно: простаивая почти все время на полке, он затрат не оправдает. Разумнее собрать недорогую установку самостоятельно.

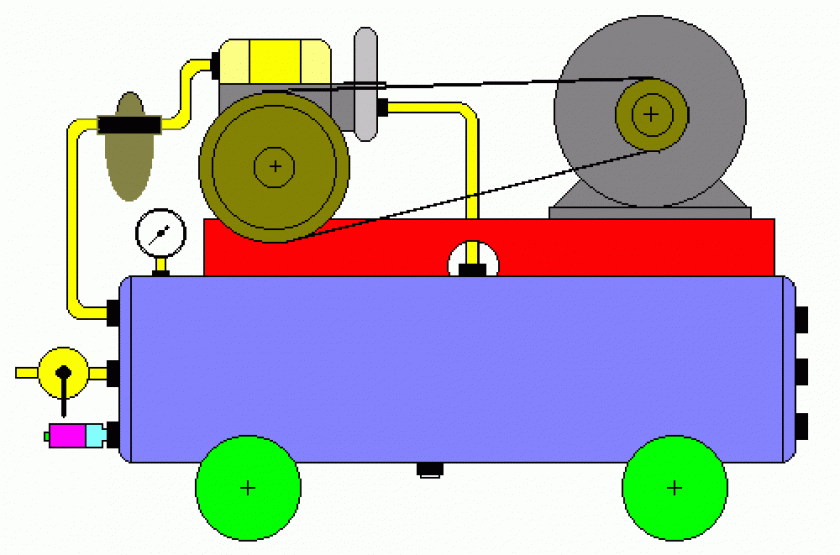

Схема самодельного компрессора

Сделать компрессор с нуля в условиях домашней мастерской невозможно — потребуются готовые узлы. Но стоимость его все равно будет довольно низкой, тем более что используются некоторые элементы уже отслужившие свое, без возможности применения по прямому назначению.

Любой компрессор состоит из двух основных компонентов:

  1. нагнетатель воздуха;
  2. ресивер: накопитель, позволяющий нагнетателю работать с перерывами и обеспечивающий равномерную подачу сжатого воздуха.

Если самодельную установку предполагается использовать для покраски, к чистоте воздуха предъявляются высокие требования: не допускается содержание в нем пыли и капелек воды или масла. Значит, компрессор требуется оборудовать воздухозаборным фильтром и масловлагоуловителем.

Собираем двигатель

Его устройство включает в себя реле, которое понадобится для того, чтобы поддерживать заданную величину давления воздуха. Знатоки утверждают, что старые советские модели позволяют добиться более высокого давления, чем новые моторы импортного производства.

Извлекаем мотор из холодильника, старательно очищаем его и обрабатываем средством, позволяющим избежать окисления корпуса. После этого он будет готов для покраски.

Снимаем мотор холодильника

Теперь необходимо произвести замену масла в моторе. Для этого вполне подойдёт полусинтетическое — оно не хуже моторного и имеет массу полезных добавок.

В моторе есть 3 трубки: 1 закрытая и 2 открытые, с помощью которых циркулирует воздух. Для того чтобы определить входной и выходной каналы, включаем мотор и запоминаем, куда идёт поступление воздуха, и откуда он выходит. Закрытая трубка используется как раз для того, чтобы менять масло.Работая напильником, делаем надпил таким образом, чтобы избежать попадания в трубку опилок. Ломаем конец, удаляем масло и вливаем новое, пользуясь для этой цели шприцом.

Мотор вместе с реле крепим на толстой доске, которая будет играть роль фундамента. Выбираем такое положение, в котором он находился в холодильнике. Это необходимо потому, что пусковое реле крайне чувствительно реагирует на то, как оно размещено. На нём есть, как правило, соответствующая маркировка — придерживайтесь правильного расположения для того, чтобы реле работало стабильно и правильно.

Крепим мотор на подготовленную доску

Собираем конструкцию своими руками

После того как два основных элемента готовы, можем начинать монтаж. На приведённой схеме показано общее устройство агрегата для окрашивания авто. Для начала вам следует хорошенько её изучить.

Схема компрессора для покраски автомобиля

Всю работу выполняем согласно нижеприведённому алгоритму:

В качестве основы берём толстую деревянную доску, на неё крепим мотор

Следует обратить внимание на то, как он будет располагаться — от этого зависит, насколько стабильно и правильно будет работать пусковое реле. Вы должны выбрать то же положение, в котором механизм находился в холодильнике

Скорее всего, на реле будет нанесена соответствующая маркировка.
Вертикально закрепляем ресивер. Для этого в одном из фанерных листов проделываем отверстие соответствующего диаметра, надеваем на баллон, а по бокам фиксируем двумя другими листами фанеры, крепя их одним краем к основе, а другим — к надетому листу фанеры. Крепление осуществляем шурупами и клеем.
На входной воздушный канал нагнетателя надеваем резиновый шланг с фильтром для бензинового двигателя. Здесь не предвидится большого усилия, поэтому в дополнительных креплениях нет необходимости.
На выходной воздушный канал нагнетателя ставим шланг и масло-влагоочищающий фильтр от дизельного двигателя. Как уже говорилось выше, воздушная струя не должна содержать никаких посторонних примесей — иначе это негативно скажется на качестве окрашивания автомобиля. Поскольку здесь воздухопоток будет довольно сильным, необходимо обеспечить дополнительное крепление при помощи специальных хомутов на винтах.

Сборка компрессора для покраски автомобиля своими руками

Фильтр подключаем к редуктору и по цепочке – на один из боковых каналов крестовины ресивера

Редуктор обеспечит стабильное давление, что очень важно в процессе окрашивания автомобиля.
С другой стороны включаем в цепочку манометр для контроля давления.
Сверху накрест накручиваем при помощи фитинга реле для регулировки. Оно будет контролировать уровень давления воздуха в ресивере и в нужные моменты включать и выключать мотор.
Выполняем пайку всех электрических контактов и тщательно изолируем их

Впаиваем в электрическую схему тумблер включения-выключения устройства, чтобы не возникало необходимости постоянно пользоваться вилкой электросети.
Приступаем к испытаниям. Ставим регулятор реле на минимальное давление и включаем аппарат. Смотрим на его работу, пробуем различные положения регулятора, убеждаемся, что реле исправно включает и выключает мотор при соответствующих значениях давления воздуха. При помощи мольного раствора проверяем герметичность всех воздуховодов. Если мы удовлетворены осмотром и испытаниями, выполняем контрольное окрашивание какого-нибудь опытного образца.

Проводим испытание компрессора

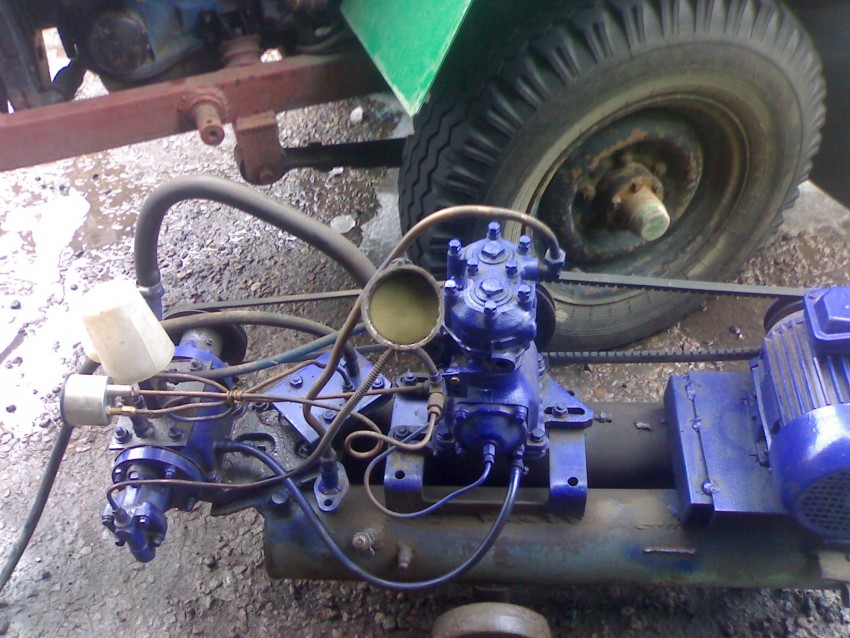

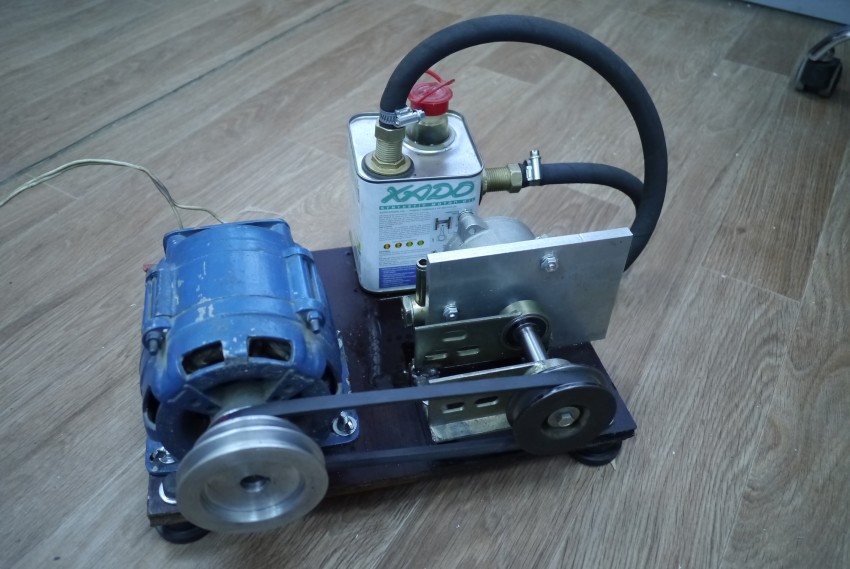

Компрессор высокого давления своими руками

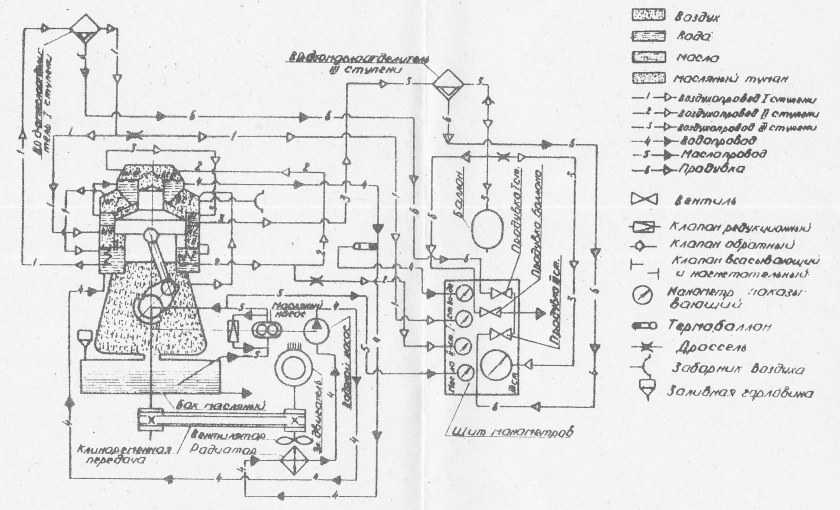

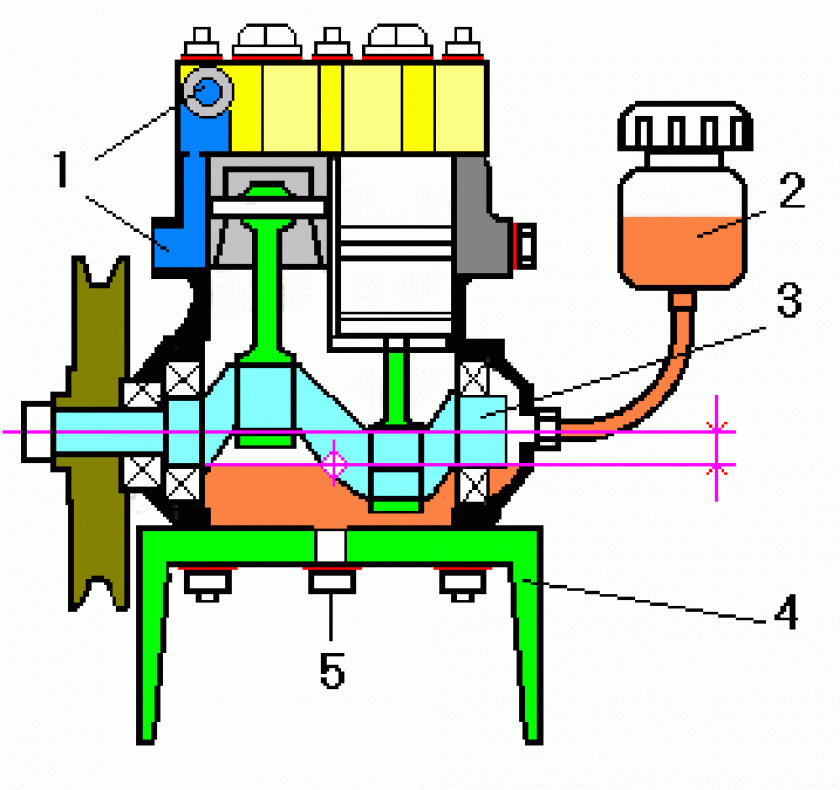

Компрессор высокого давления (ВД) изготавливают из двухступенчатой компрессорной головки АК-150.

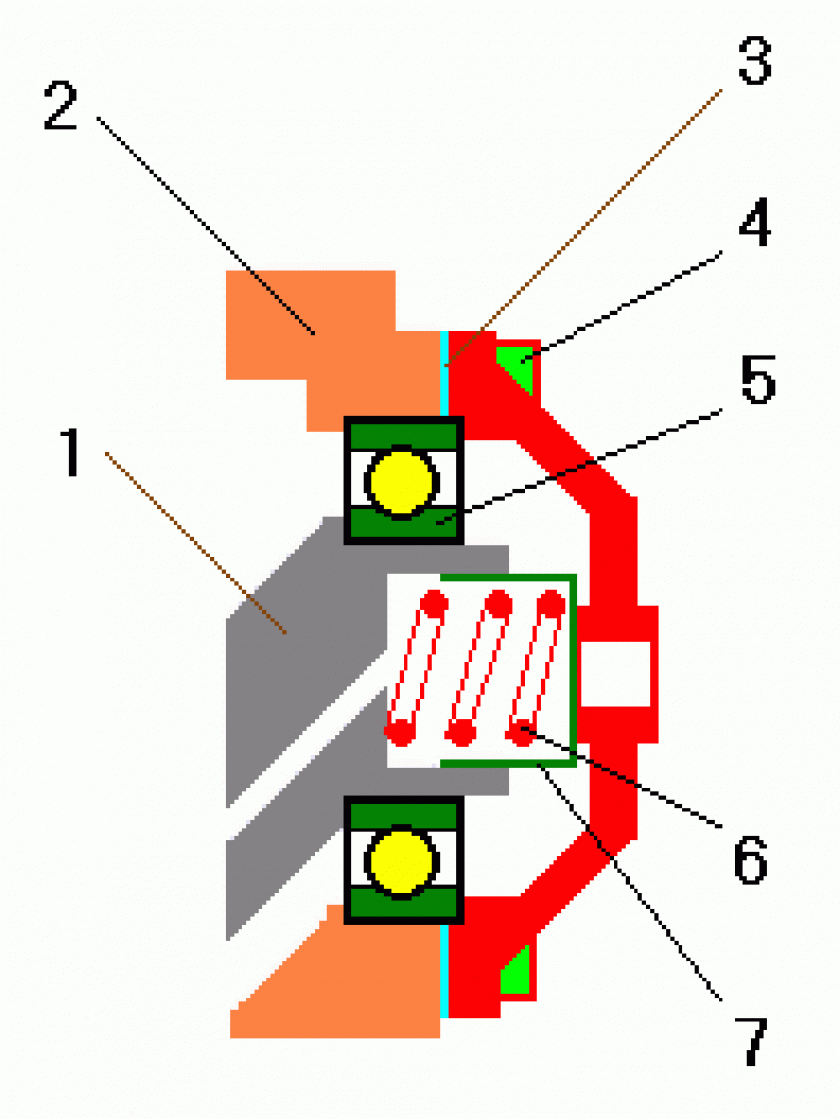

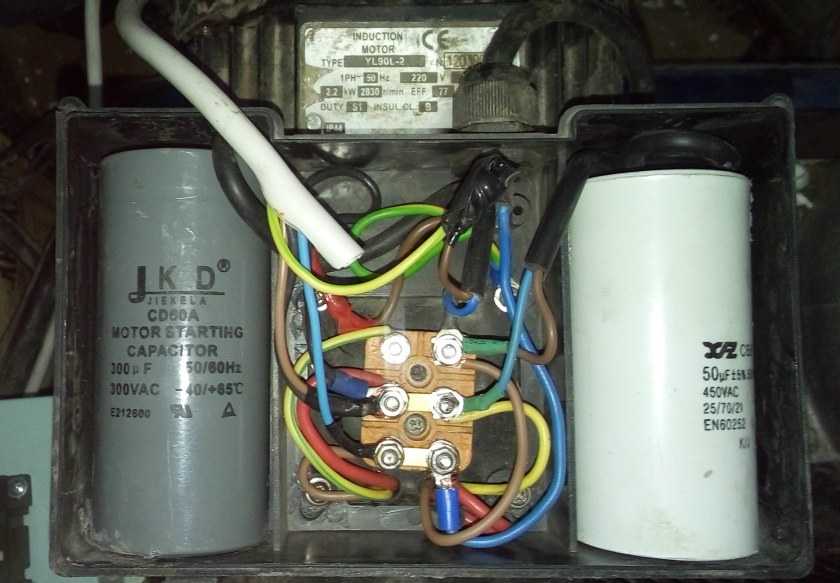

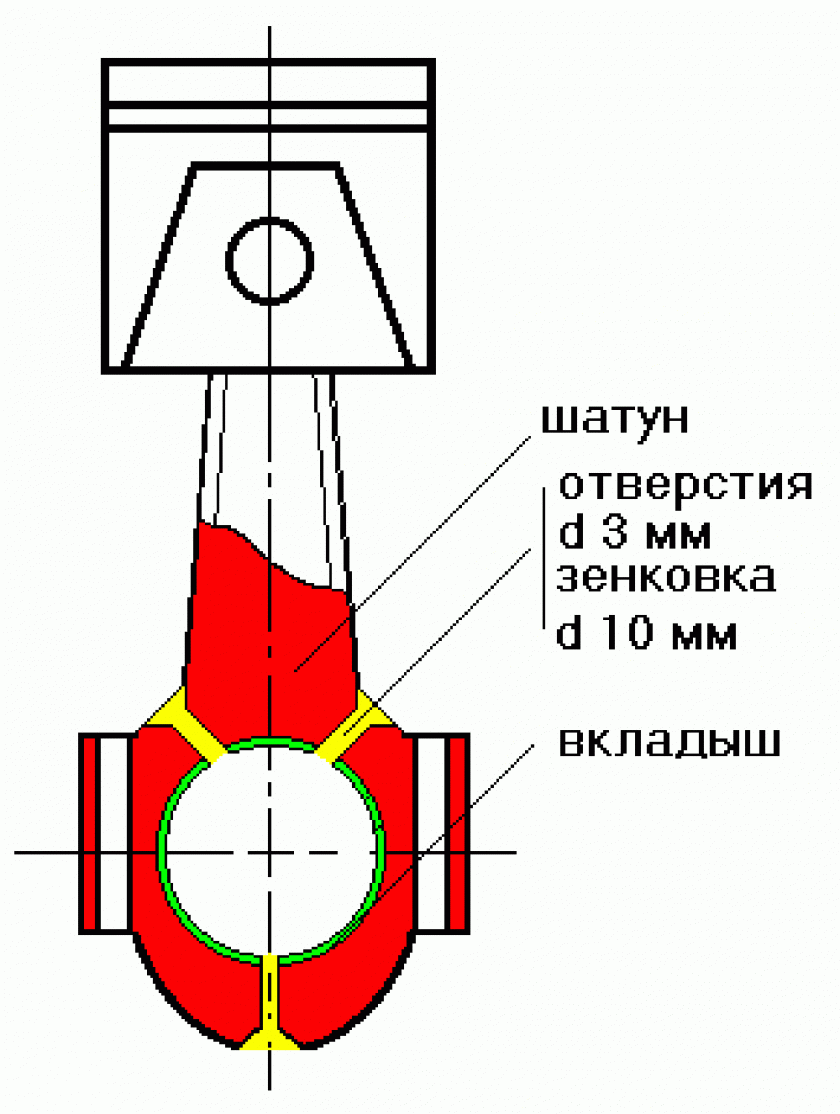

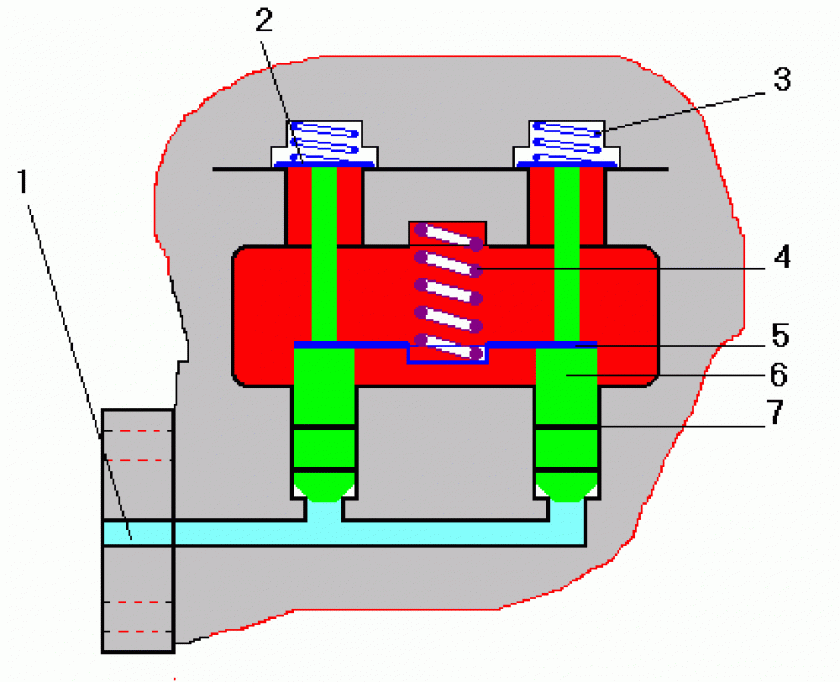

В качестве привода можно взять двигатель на 380 В мощностью 4 кВт. Передача вращения вала двигателя на вал поршневой группы осуществляется с помощью эксцентрика, который служит также и приводом для масляного насоса плунжерного типа. Он создает давление масла около 2 кгс/см2.

Сжатый воздух, выходя из последней ступени, попадает через переходник с установленным манометром в штуцер литрового баллона, который установлен в его нижней части. Также здесь установлен вентиль для слива конденсата. Баллон наполнен шлифованной крошкой из стекла и выполняет роль влагомаслоотделителя.

Выходит воздух из верхней части баллона через пальчиковый штуцер. Охлаждение компрессора является водяным. Через 45 мин. работы агрегата вода нагревается до 70 градусов. Автор данного агрегата утверждает, что за это время можно накачать 1 баллон на 8 литров и 2 баллона на 4 литра до 260 атм.

Компрессор из холодильника

Воздушный компрессор, сделанный из холодильника, точнее, из его агрегата, является самым бесшумным. Но следует знать, что такой аппарат не отличается высокой производительностью. С его помощью, можно лишь накачивать шины автомобиля или работать аэрографом. Для нормальной работы различного пневмоинструмента (шуруповерт, шлифмашина, краскопульт и т.д.) производительности данного агрегата не хватит, даже если подсоединить к нему ресивер большого объема. Хотя в интернете можно найти конструкции, состоящие из двух или трех компрессоров, соединенных последовательно, подсоединенных к большому ресиверу.

Итак, агрегат, снятый с холодильника, имеет пусковое реле с сетевым шнуром. Также из аппарата выходят 3 медные трубки. Две из них предназначены для входа-выхода воздуха, а третья (запаянная) – для заливки масла. Если включить устройство на короткое время, то можно определить, какая из двух трубок всасывает воздух, а из какой он выдувается.

На следующем рисунке показано, как собрать всю конструкцию, состоящую из агрегата, ресивера и регулятора давления с манометром.


Совет! Вместо фильтра на выходе, который иногда разрывается от высокого давления, лучше установить влагомаслоотделитель. Наличие его обязательно, если устройство будет использоваться для покраски.

На входной трубке устанавливается воздушный фильтр для исключения попадания пыли внутрь агрегата. Чтобы автоматизировать процесс накачки воздуха, можно установить автоматику в виде прессостата.

Сборка схемы

Чтобы компрессор своими руками для покраски авто было удобно перемещать по гаражу, важно все элементы схемы надёжно зафиксировать на едином основании.

Имея некоторое количество стального профиля – уголка или швеллера, можно сварить лёгкую раму, предусмотрев колёса с четырёх сторон. Такая рама необходима, когда ресивер сконструирован из объёмистого бака или баллона.

При вертикальной ориентации баллона можно поступить ещё проще, приварив к днищу кронштейны двух колёс, а напротив них – пятку, чтобы ресивер стоял ровно. Чтобы передвинуть агрегат с места на место, понадобится наклонить баллон от вертикали, чтобы пятка оторвалась от пола.

Самое простое решение – взять фрагмент толстой доски подходящих размеров и закрепить компрессор, ресивер и тумблер на ней с помощью крепёжных изделий. Доска может использоваться, когда ресивер имеет небольшие размеры (баллон от огнетушителя, пластиковая канистра).

Когда конструируется компрессор своими руками для покраски, необходимо не допустить попадания в систему пыли, которая снизит качество красочного слоя. Чтобы этого не случилось, заборник воздуха должен быть защищён с помощью фильтра грубой очистки бензина.

Инструкция по сборке компрессора

Важно выполнить правильный демонтаж компрессора, чтобы не повредить его. Сначала используя кусачки перекусите трубки, выходящие из двигателя, ведущие к радиаторной решетке

Далее перекусываются провода от реле, но их длина должна остаться примерно 20 см. Перед тем как открутить компрессор, необходимо сделать пометку на крышке реле.

После того как контур нагнетателя компрессора от холодильника будет разорван, на веретенку окажет воздействие атмосфера, что приведет к потере ее свойств. Если в нагнетателе не заменить заводское масло, его поршни быстро износятся, вследствие чего двигатель выйдет из строя. Поэтому рекомендуется первым делом заменить на моторное полусинтетическое. как из авто.

Помимо выходной и входной трубки, компрессор из обычного холодильника оснащен третьей трубкой с запаянным концом. Чтобы в будущем использовать его для покраски авто, необходимо устранить закупоренную часть. Для этого, используя ножовку по металлу, следует по кругу трубки сделать аккуратный надрез, но до конца не пропиливая, после чего отломать надпиленный кусочек

Важно, чтобы металлическая стружка не попала внутрь

Оставшийся патрубок надо развальцевать и слить старое масло, затем залить в него полусинтетику в том же количестве. После чего патрубок закупоривают при помощи винта обмотанного фум-лентой.

Корпус огнетушителя отличной пойдёт для ресивера

Важно чтобы он был литой, бесшовный и обладал объемом от 10 литров. Прежде чем использовать его, требуется осмотреть огнетушитель изнутри на предмет коррозии

Для осмотра используется фонарик. Если коррозия все же присутствует, от нее необходимо избавиться при помощи специальной жидкости.

Собираем компрессорную установку

Компрессор от холодильника снабжен пусковым реле, к которому изначально подведен термостат. В данной сборке он не участвует, поэтому его необходимо отключить, предварительно отметив контакты на пусковом реле, и замкнуть их отрезком изолированного провода.

Подбираем кислородный шланг по диаметру патрубка, и монтируем воздушный фильтр на вход компрессора. Один его пластиковых патрубков для отбора воздуха можно обрезать, оставив свободным отверстие. В соединении можно обойтись без хомутов, поскольку этот элемент нашей установки не находится под давлением.Патрубок для него не стоит делать длинным. Отрезаем его ножом, и насаживаем фильтр от руки. Чтобы медные трубки компрессора не находились на одной линии, и не мешали друг другу, их можно отогнуть в разные стороны.

Следом крепим второй воздушный фильтр на выход. При необходимости медный патрубок под него можно укоротить кусачками.

Как показала практика самого автора, даже при сравнительно небольшом давлении такая сборка не может обойтись без прижимных хомутов. Насаживаем их на патрубки, и поджимаем соединение. Второй выходящий из компрессора медный патрубок автор заглушил саморезом и изолентой.

Прикрепляем к воздушному фильтру небольшой отрезок кислородного шланга, и подключаем спиральный шланг для компрессорных работ. Это можно сделать и через быстросъемный переходник.

Теперь можно подключить к спиральному шлангу воздушный пистолет для подкачки колес, и проверить работоспособность нашей установки. Чтобы избежать избыточного давления в шлангах и фильтре, можно обжать курок воздушного пистолета нейлоновой стяжкой.

Как видим, автору самоделки удалось получить рабочее давление около 3 Атм, что вполне достаточно для оперативной подкачки колес в гараже. Кстати, такую установку можно использовать для самых разноплановых работ, например, для покраски краскопультом.

Пошаговая инструкция по сборке

Перед тем как приступать к работе, следует подготовить все необходимые инструменты и материалы. Такие наборы могут отличаться друг от друга в зависимости от того, чего ожидает будущий владелец компрессора.

Кроме самого компрессора, который снимается с холодильника, требуется подготовить следующее:

  • Ресивер. Как альтернативный вариант подойдёт корпус от старого огнетушителя. Также можно сварить такой корпус из листа металла или трубы.
  • Набор различных шлангов. Можно использовать автомобильные шланги. Один должен быть 100 миллиметров, а два не менее 600 миллиметров.
  • Расходные материалы. Бензиновый фильтр от автомобиля, манометр, хомуты, проволока и тому подобное.
  • Инструмент для скрепления. Плоскогубцы, отвёртки, дрель с набором свёрл.
  • Дополнительно потребуется деревянная доска, которая будет основой для всей конструкции. К ней компрессор необходимо привинтить с помощью обычных саморезов. Нужно крепить аппарат к доске в том положении, в котором он был размещён непосредственно на холодильнике.

Потом следует взять ёмкость из пластика любых размеров от трёх литров. В верхней части ёмкости нужно просверлить несколько отверстий для трубок компрессора. Потом вставить трубки в сделанные отверстия и залить всё смолой. Входная трубка при этом должна быть расположена на расстоянии 200 мм от края ресивера. Выходная трубка должна быть размещена на 10 мм внутрь ёмкости.

Ресивер можно делать из пластика, и здесь ничего страшного не произойдёт. Но для большей надёжности рекомендуется делать его из металлической коробки. С таким исходом событий нет необходимости заливать всё смолой для хорошей герметичности, а шланги при этом закрываются. Тем более что только на металлический корпус можно установить манометр.

Для этого в ресивере нужно просверлить отверстие для гайки, которую необходимо в таком отверстии заварить. Затем есть возможность завинтить манометр в гайку. После этого заканчивается работа над созданием самодельного компрессора из холодильника. Для покраски можно использовать любые материалы, но сначала можно для избежания коррозии зачистить и прогрунтовать. После этого только следует прикрепить ресивер к основе с помощью проволки.
