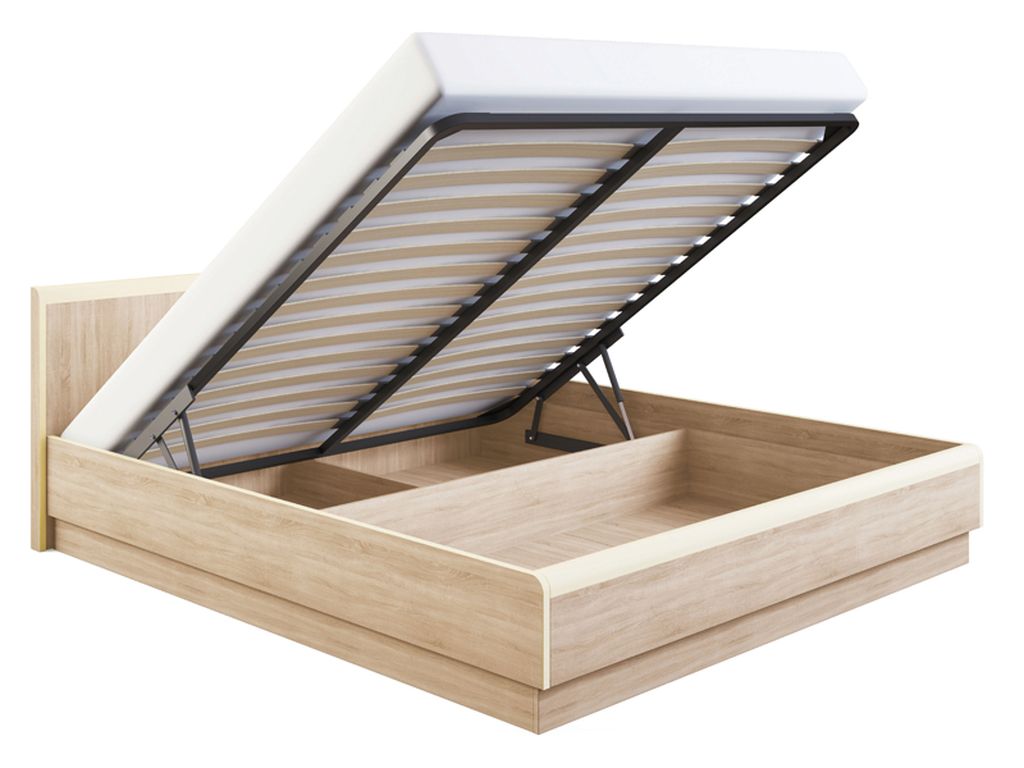

Сборка кровати с подъемным механизмом
Для качественной работы подготовьте инструменты, которые используются в домашних условиях.
Необходимые инструменты и материалы
- отвертка или шуруповерт с комплектом насадок;
- молоток среднего размера;
- реверсивный ключ;
- инструкция по сборке, в комплекте к изделию.
Нюансы сборки
Перед тем, как начинать сборку внимательно изучите инструкцию производителя, она должна быть ясной. Затем перенесите детали будущей кровати в комнату, где планируется ее расположить.
Все шаги можно записать, как чек-лист по сборке кровати, а сами действия лучше выполнять вдвоем, поэтому привлеките домашних.
Обычно каркас деревянный или металлический, подъемный механизм всегда из металла

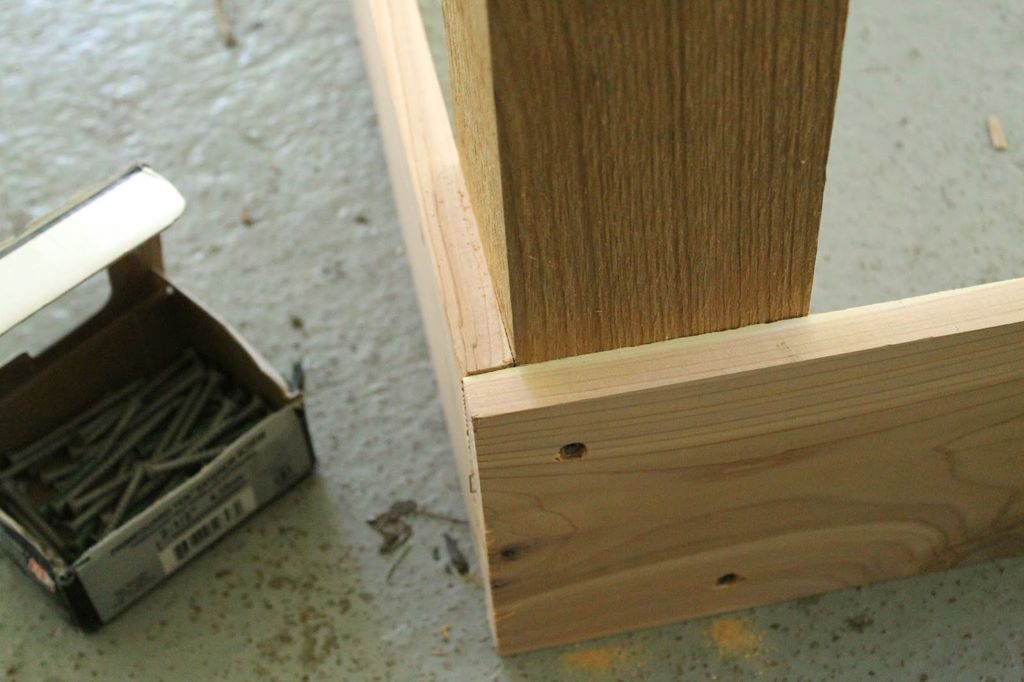

Основание
Начинать собирать кровать следует с основания, которое состоит из трех рам и изголовья. Для соединения этих деталей в единую конструкцию потребуется взять уголки, небольшие кронштейны или стяжки. Для скрепления необходимо воспользоваться винтами из комплекта модели.
Затем крепим ножки, если есть или устанавливаем мягкие уплотнители, чтобы конструкция не повредила напольное покрытие.
Следующим этапом следует установить к верхней части боковины, если модель предусматривает подъёмный механизм, то устанавливаем его с небольшим люфтом(зазор между деталями необходим, чтобы исключить заедание механизма).

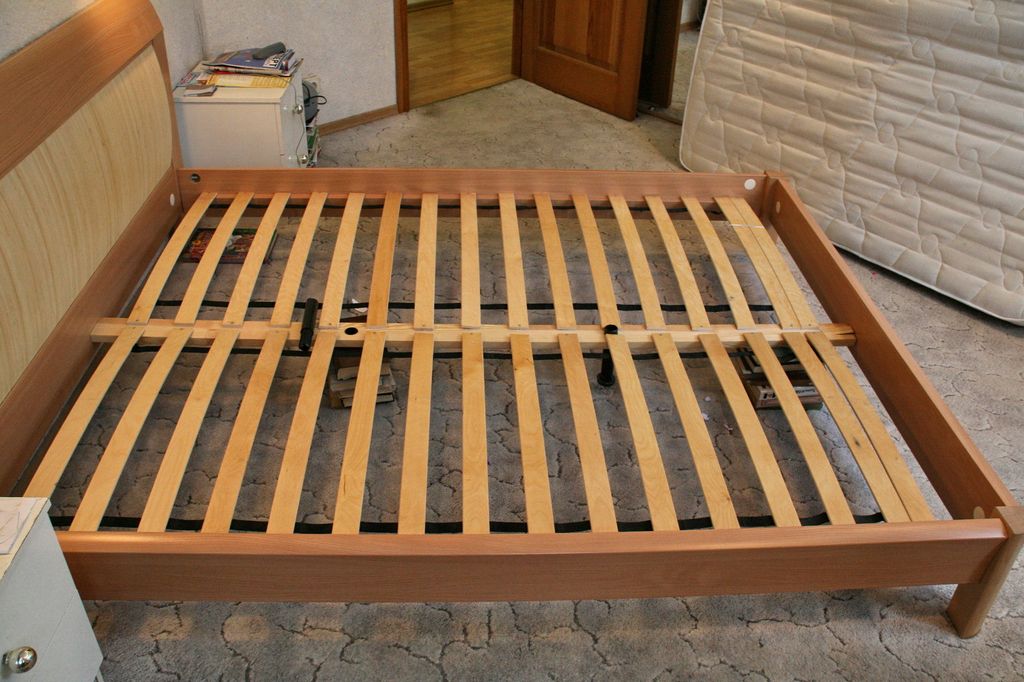

Каркас
Основным элементом любой кровати является каркас, который представляет собой раму, металлическую с закрепленными на ней ламелями.
Благодаря ламелям обеспечивается поддержка матраса, для максимально комфортного сна.
Благодаря ламелям обеспечивается поддержка матраца, что способствуетя максимально комфортному сну
Стандартная модель
- С помощью уголков соединяем боковые рамы на высоте около 20 см;
- На такой же высоте закрепляем подножки;
- Собираем ребра, они должны быть на 5 сантиметров выше рамы;
- Укрепляем центральную раму с помощью специальных уголков.
С ортопедическим основанием
На сегодняшний день ортопедическое основание считается самым востребованным, поскольку проблемы с позвоночником есть у большого числа людей. Ортопедическая конструкция состоит из рамы и специальных регулируемых ламелей. Далее она комплектуется матрацем со специально разработанными наполнителями и пружинами, чтобы обеспечивать спокойный сон для людей с проблемами осанки.
Изголовье
Кровать как полноценный предмет интерьера не только предназначена для сна, но и содержит главный эстетический компонент дизайна спальни
Изголовье может быть резным, мягким, обтянутым тканью или кожей, а также центральным элементом привлекающим внимание в спальне. Ваша задача с помощью фиксирующих элементов соединить боковины рамы с изголовьем. Если места для крепления изголовья не размечены, то необходимо их наметить простым карандашом и сделать отверстия дрелью
Если места для крепления изголовья не размечены, то необходимо их наметить простым карандашом и сделать отверстия дрелью
Сверло взять, предназначенное для дерева. Как правило, изголовье крепится под прямым углом, в дизайнерских моделях бывают исключения. Между собой детали соединяются конфирматами, а углубления закрывают специальными наклейками в цвет мебели.
Установка подъемного механизма
Механизм подъема может быть установлен как на боковинах, так и на изголовье и зависит от конкретной модели.
Устанавливать стоит точно в соответствии с инструкцией, чтобы зазор, между комплектующими был минимальным. Далее механизм подъема соединяем с верхней частью основы и проверяем работу подъемника. После проверки можно затянуть винты туже. Теперь на подъемное ложе можно уложить матрац.
Дополнительное оснащение
Для того, чтобы увеличить функционал кровати необходимо рассмотреть дополнительное оснащение. Это могут быть выдвижные ящики, механизм поднятия матраца у изголовья, различные ограничители и другое.
Собрав кровать, своими руками, следует проверить все крепления, механизм поднятия и ножки. При необходимости подтянуть и отрегулировать все узлы.
Собрав кровать своими руками, следует проверить все крепления, механизм поднятия и ножки
Кондуктор для цилиндрических заготовок или труб
Сделать отверстие в покатой поверхности практически невозможно. Особенно тяжело начать процесс — кончик сверла соскакивает с заданной точки. Приспособление зафиксирует направление, и позволит выполнить работу с высокой точностью.
Регулируя длину фиксирующих болтов, можно просверлить отверстие по касательной в отношении центра. Если под рукой нет подобного инструмента, его можно изготовить из подручных материалов. Например, из бруска твердого дерева и полоски фанеры.
Чтобы направляющие не так быстро разбивались острыми кромками сверла, их можно усилить гильзами из трубок разного диаметра.
Для сверловки труб и деталей цилиндрической формы
В современной мебели используются не только ДСП, ДВП, МДФ и дерево. В качестве дополнительных элементов могут применяться стальные трубы различного диаметра. Покрытые хромом или из нержавеющей стали, они отлично дополняют общий мебельный ансамбль.
Очень сложно просверлить сферическую поверхность — сверло так и норовит соскользнуть в сторону. Да и разметить не так-то просто, когда отверстий много и они располагаются в несколько рядов.
Для того чтобы из трубы не получился пресловутый дуршлаг, а правильная деталь с точно выполненными отверстиями, понадобится кондуктор — это идеальное решение в создавшейся ситуации.
Есть кондукторы стальные, выполненные в виде регулируемой струбцины. Эта особенность конструкции позволяет зажимать в них трубы разного диаметра и сверлить в них отверстия с высокой точностью.
Не имея возможности изготовить такое приспособление, можно использовать бросовые материалы, сделав ещё более простое устройство, используя брусок и полоску фанеры. Так, брусок, разрезанный вдоль по диагонали на циркулярной пиле, можно прибить гвоздями или прикрутить саморезами под углом в 90° к фанере. Полученное устройство накладывается сверху на трубу, а полоска фанеры, упираясь в стол или верстак, не даёт нарушиться заданному углу. Заблаговременно просверлённые в бруске отверстия нужного диаметра размещены с учётом необходимых расстояний между будущими отверстиями, что позволит быстро и точно просверлить трубу точно по чертежам.
Это интересно: Какой строительный пылесос выбрать — рейтинг моделей
Как сделать кондуктор своими руками
Так как разновидностей кондукторов много, поэтому будем рассматривать оригинальную конструкцию и аналог соответственно. И так начнем.
Кондуктор для перпендикулярного сверления
Его главное назначение получение отверстий в толстых заготовках, под углом 90. По сути — это набор втулок объединенных в одном корпусе. Обычно это накладные кондуктора, которые широко применяются при сборке мебели.
Стоит приложить устройство к поверхности и можно приступать сразу к сверлению, без кернения. Есть один минус, приспособление следует крепко держать, а особенно в начале работы. Потому что от вибрации, приспособление может сместиться.
Данного типа кондукторы, можно сделать своими руками.
- В качестве основы можно использовать деревянный брусок, кусок текстолита, арматуру с квадратным сечением 10х10 мм.
- Поверхность хорошо обрабатываем, зачищаем и приступаем к разметке.
- Следует учесть то, что центр отверстий должен располагаться в 8 мм. от края заготовки. Это связанно с тем что 8 мм. это половина толщины листа ДСП.
- Согласно стандартам между центрами отверстий должно быть ровно 32 мм.
- После этого в этих центрах делаем отверстия диаметром 5 мм.
Самодельный кондуктор можно использовать, но для более удобного применения следует сконструировать упор, для этого используют металл шириной 23-25 мм. и толщиной 1 мм., после чего лист сгибают под углом 90 и крепят к кондуктору. Также в основание кондуктора, можно вставлять втулки разных диаметров.
Кондуктор для труб и цилиндрических заготовок
Все знают, что сделать отверстие в покатой поверхности проблематично, конец сверла постоянно соскакивает. Данный вид кондукторов, фиксируется в заданном положении и позволяет работать с высокой точностью.
Такой вид кондукторов, можно сделать быстро и самостоятельно.
- Для этого нам понадобится брусок из твердых пород дерева, распущенный по диагонали. И кусок фанеры крепим к краю бруска с помощью саморезов.
- Потом делаем отверстия нужного диаметра в деревянном бруске.
Вот и все кондуктор готов к работе. Для того чтобы отверстия меньше разбивались, их можно усилить металлическими гильзами, которые выполняются из круглых труб разного диаметра.
Кондуктор для сверления отверстий под углом
Данный вид сверления мало где применяется.
Подойдет, когда удержать дрель или шуроповерт под нужным углом практически невозможно.
Здесь следует отметить, что в изделиях из металла такой вид отверстий делается только фрезой. А что касается деревянных изделий, то существуют готовые решения в виде комплектов.
Применять данные кондукторы вы просто, прижимаем заготовку плотно к основанию, выставляем заданную высоту и в итоге получаем ровные и красивые косые отверстия под углом. Да если нам нужно не сквозное отверстие, то незабываем на само сверло надеть кольцо-упор.
Своими силами данный вид устройства изготовить сложно и проблематично. Есть достаточно простые способы и варианты, но они не отличаются точностью. Так, например, на подготовленную наклонную поверхность кладется дрель и сверлится под полученным углом наша заготовка, как мы понимаем точность очень сильно страдает.
Кондуктор для сверления отверстий под шканты
Их основное предназначение соблюсти соосьность отверстий, в последующем в которые будут установлены шканты. То есть когда вы прикладываете, кондуктор к обеим сторонам изделия, вы получаете идеальный стык.
Как вы понимаете, данный вид кондукторов можно сделать самостоятельно. Если у вас поток заготовок с одинаковой геометрии, вам удобно будет использовать накладной шаблон. В качестве шаблона желательно использовать оргалит или другой прозрачный материал (пластик).
Наносим разметку и высверливаем отверстия. Желательно в отверстия забить трубки из латуни или меди, чтобы сверло не разбивало калибровочное отверстие.
Универсальное приспособление
Когда вы используете заготовки различных форм и размеров, то вам потребуется универсальное приспособление. Самое интересное, что данное приспособление можно сделать из подручных материалов.
- Для этого нам понадобится фанера, толщиной около 15 мм.
- Делаем три одинаковые заготовки.
- По краям делаем отверстия, в которые устанавливают шканты в качестве ножек.
- Делаем одно отверстие посередине, которое армируем металлической трубкой.
- Делаем три металлических планки с симметрично расположенными отверстиями, они будут выполнять функцию плеча. Эти плечи отвечают за линейность отверстий будущего кондуктора.
- В заготовках из фанеры делаем пропилы и устанавливаем металлические плечи, все закрепляем. Наш универсальный самоцентрирующийся кондуктор готов.
Особенности самостоятельного производства
При проектировании кондуктора под конфирмат необходимо правильно рассчитать, какие функции он должен будет выполнять в последующем. Делать его нужно под наиболее часто используемые крепления в доме. Если такое приспособление требуется мебельщикам для постоянной работы, то лучше купить заводский образец, который отличается большой точностью работы. К тому же производители зачастую в комплекте прилагают дополнительные крепежи, упоры и шаблоны.
Цена подобного устройства для профессионального использования составляет от 400 до 1100 рублей. Зависит она от непосредственных возможностей определённого агрегата, количества проделываемых отверстий, их длине и прочее. Многие интересуются, как сделать мебельный кондуктор своими руками. Чертежи с размерами являются обязательными для начинающих мастеров, поскольку позволяют сделать конструкцию качественно с первой попытки. Подобные схемы можно найти в интернете.
В основном кондуктор имеет такие элементы:
- Основа изделия. Она непосредственно прикладывается к плоскости мебели, на которой и будут сверлиться отверстия.
- Направляющие втулки. Через них проходит сверло.
- Детали для зажима поверхности. Как правило, они находятся на торцевой части кондуктора.
Дальше нужно позаботиться о правильном направлении втулки. Её можно сделать из нержавеющей трубы. Длина втулки должна быть как минимум в два раза больше, чем отверстие, в котором она будет находиться на уголке. Втулка в отверстии должна сидеть с натягом. Самый простой и распространённый вариант — это посадка по принципу вала. Под уже известный диаметр втулки сверлится соответствующее отверстие в уголке, а после этого производится посадка. Рекомендуется использовать посадку с маленьким натягом.
Бывают случаи, когда кондуктор нужно сделать под сверление глубоких отверстий. Тогда втулка изготавливается с буртиком. Количество возможных отверстий, их длина и расстояние между ними выбирается под определённые потребности каждого мастера.
Для крепления приспособления могут быть использованы несколько вариантов:
- Упор с пружины. Кондуктор будет приживаться к обрабатываемому материалу с помощью пружинной силы. Для этих целей можно использовать любую плоскую пружину с необходимой силой.
- Крепление к дереву с помощью саморезов. С помощью такого метода кондуктор прижимается и удерживается на рабочей поверхности благодаря силе трения. Подобный метод крепления позволяет использовать образовавшиеся пометки для последующего центрирования детали. При работе с ДСП нужно с большой аккуратностью использовать такой метод.
- Струбцины с резиновыми прокладками. Опасен такой метод возможным смещением оси втулки. Происходит это, потому что вес кондуктора увеличивается, а втулки поддаются искривлению. Поэтому нужно сначала приложить кондуктор к поверхности, пометить будущее отверстие, а потом приступать к сверлению.
Читать также: На что обратить внимание при покупке микроволновки
Сфера использования
Мебельные кондукторы — это приспособления, без которых не обойдётся ни один мебельщик в процессе работы. Такие устройства позволяют избежать основной проблемы при производстве мебели, а именно вхождения сверла не под тем углом. Если сделать подобную ошибку, то её впоследствии очень сложно исправить или вовсе невозможно. Такое приспособление не только даёт возможность правильно направить сверло при работе, но и позволяет инструменту постоянно держать нужную траекторию (ровную, перпендикулярную или под углом).
Подобные приспособления используются как при проектировании и производстве мебели, так и при сборке, когда есть необходимость проделки отверстий для крепления элементов между собой. Зачастую для таких действий используются кондуктора под комфирматы или шканты, без которых ровные отверстия выполнить невозможно
Также без этого устройства не обойтись при необходимости проделки отверстий под углом или в торце тонкой плиты (особенно важно использовать устройство при работе с ДСП плитами)
При сверлении отверстий при помощи такой конструкции сам процесс происходит быстро и просто. Крепёж позволяет делать работу на любом удалении от края плиты, а также независимо от её ширины.
В мебельной индустрии очень часто используются шканты в качестве крепежей. Но в то же время этот вариант уже существует давно, и их использование требует обязательного наличия при работе сверлильного кондуктора. Единственным условием и в то же время проблемой является тот фактор, что соединяемые детали между собой должны иметь прямой угол при работе. Поэтому подобные элементы должны располагаться точно перпендикулярно друг к другу. При изготовлении отверстий для шкантов и присадке деталей очень трудно будет обойтись без кондуктора.
Мебельное производство — не единственная сфера применения таких приспособлений. Зачастую они могут использоваться для проделки отверстий в трубах и других деталях округлой формы. Специальные устройства позволяют сделать качественные отверстия даже в самых маленьких трубках.
Разновидности
Современные кондукторы и шаблоны могут существенно отличаться друг от друга. И речь идет не только о том, что одни из них металлические, а другие деревянные или пластиковые. Имеются в виду также конструктивные особенности и функциональность изделий. С учетом подобных параметров выделяют следующие варианты:
- накладные шаблоны;
- поворотные кондукторы;
- опрокидываемые приспособления;
- универсальные модели.
Помимо всего прочего, в современном мебельном производстве широко применяются и узкоспециализированные устройства. Речь идет о шкантовых шаблонах и моделях, предназначенных для разметки и сверления отверстий, к примеру, под евровинт и конфирматы или же для установки нестандартных ручек, а также эксцентриковых стяжек.
Накладные
Следует заметить, что данную разновидность многофункционального столярного инструмента многие специалисты считают оптимальным вариантом при сверлении гладких поверхностей. В процессе эксплуатации шаблон прикладывают к деталям для сверления отверстий. При этом его следует крепко удерживать.
Поворотные
В данных устройствах предусмотрена поверхность, которую можно перемещать вверх и вниз. Этот точный инструмент позволяет с максимальной точностью сверлить отверстия в конструктивных элементах, ось которых располагается под углом. Чаще всего такие кондукторы становятся незаменимыми при работе с деталями, имеющими сложную конфигурацию.
Универсальные
Девайсы, относящиеся к данной категории, включая торцевые модели, являются настраиваемыми. Исходя из названия типа, можно сделать вывод о широте сферы их применения. Они одинаково успешно применяются для создания изделий как в небольших мастерских, так и производственных цехах.
Опрокидываемые
Шаблоны и кондукторы, относящиеся к категории опрокидываемых, имеют ряд конструктивных особенностей, определяющий сферу их применения. Как правило, такие приспособления используются в ситуациях, когда требуется выполнить операции с деталями, расположенными в нескольких плоскостях.
Кондуктор для сверления отверстий своими руками
Принципиально такая оснастка состоит из следующих деталей:
- Углового корпусного элемента, накладываемого на поверхности изделий, которые впоследствии будут соединяться между собой шкантами, нагелями или конфирматами.
- Направляющих втулок, куда входит сверло.
- Зажимных/фиксирующих устройств, которые располагаются у торцевых частей кондуктора.
Для кондуктора, который предполагается изготавливать своими руками, важно спроектировать приспособление под наиболее часто встречающиеся у домашнего мастера варианты креплений. Если требуется универсальный кондуктор (для мебельщиков), то лучше растратиться на промышленный вариант оснастки, которая отличается повышенной точностью фиксации деталей, и имеет более качественное исполнение
Тем более что, производители в комплект к кондуктору часто предлагают шаблоны, упоры и прочие полезные мелочи. Цена мебельного кондуктора промышленного производства составляет от 500 до 1200 руб., что определяется его функциональными возможностями – длиной и количеством направляющих отверстий.
Проектировать мебельный кондуктор для сверления отверстий начнём с выбора уголка. Больше возможностей для изделия, где уголок будет неравнополочным, причём с максимально возможной толщиной полки. Согласно сортаменту ГОСТ 8510 «Уголки стальные неравнополочные» минимально допустимыми габаритами обладает уголок L63×40×8: при толщине полки в 8 мм, там можно разместить направляющую втулку с наружным диаметром до 6 мм. Внутреннее отверстие под сверло, таким образом, может быть не более 3,5…4 мм, но этого вполне достаточно для большинства вариантов получаемых отверстий. В крайнем случае, их можно рассверлить, уже не пользуясь приспособлением, особенно, если отверстие – достаточно глубокое.
Следующий этап – конструирование направляющей втулки. Её можно подобрать из любой нержавеющей трубы ГОСТ 9941 (бесшовные) или ГОСТ 9940 (цельносварной). Рекомендуется вначале подобрать трубу по диаметру внутреннего отверстия. Труба 6×1 позволит получить внутреннее отверстие под сверло диаметром до 3,6…3,7 мм, а труба 6×1.5 – под сверло до 2,7 мм (двухсторонний зазор принимается с учётом теплового расширения материала). Длина втулки должна быть не меньше, чем удвоенная высота отверстия, выполненного в уголке. Посадка каждой втулки в отверстие должна быть выполнена с натягом или переходной. Наиболее целесообразной является посадка по системе вала, когда за основу принимают уже известный наружный диаметр втулки, и под него сверлят отверстие в уголке. Лучше использовать посадку с небольшим натягом, например, h9/Р10.
Бывает, что кондуктор необходимо рассчитать под сверление глубокого отверстия. В таких случаях втулка должна быть ступенчатой (с буртиком). Необходимыми точностью и размерами обладают втулки для станочных приспособлений по ГОСТ 12214, внутреннее отверстие в которых имеет постоянное значение диаметра по всей высоте втулки.
Количество отверстий, и особенно – расстояние между ними выбирают под конкретные потребности пользователя.
При выборе способа крепления кондуктора выбирают один из следующих вариантов:
Пружинный упор, который будет прижимать поверхность кондуктора к детали за счёт сил упругости материала. В качестве такого упора подойдёт любая плоская пружина с нужным усилием прижима; Фиксирование с помощью саморезов, которые ввинчиваются в материал детали, и удерживают кондуктор от смещения силами трения. Такой вариант удобен тем, что получившиеся намётки можно далее использовать в качестве дополнительных элементов центрирования будущего отверстия
В случае ДСП такой вариант следует использовать с осторожностью; Внешние струбцины, под которые стоит подложить прокладки из рифлёной резины. В этом случае вес кондуктора увеличится, а податливость резины может нарушить перпендикулярность оси кондукторных втулок
Поэтому, используя такой способ крепления, вначале вводят сверло во втулку, намечают отверстие, и только после этого используют зажим струбцинами.
Другие сферы использования
Кондукторы для отверстий используются не только при производстве мебели. Достаточно часто их применяют тогда, когда нужно проделать отверстие в трубе или другой детали цилиндрической формы. Благодаря им можно выполнить качественное отверстие даже в трубе с малым диаметром.
Такие устройства универсальны и просты в применении, поэтому их также используют в следующих отраслях:
- машиностроение — сверление отверстий в разнокалиберных заготовках на основе разных материалов;
- строительство — бурение отверстий в строительных конструкциях;
- домашние коммуникации — как уже говорилось, сверление труб и не только.
Современные сверлильные кондукторы могут быть разных размеров и иметь разный принцип работы. Некоторые их них устроены сложно, поэтому их проще купить. А некоторые модификации можно изготовить самостоятельно, тем более что некоторые серийные мебельные модели, особенно имеющие универсальное назначение, стоят дорого.

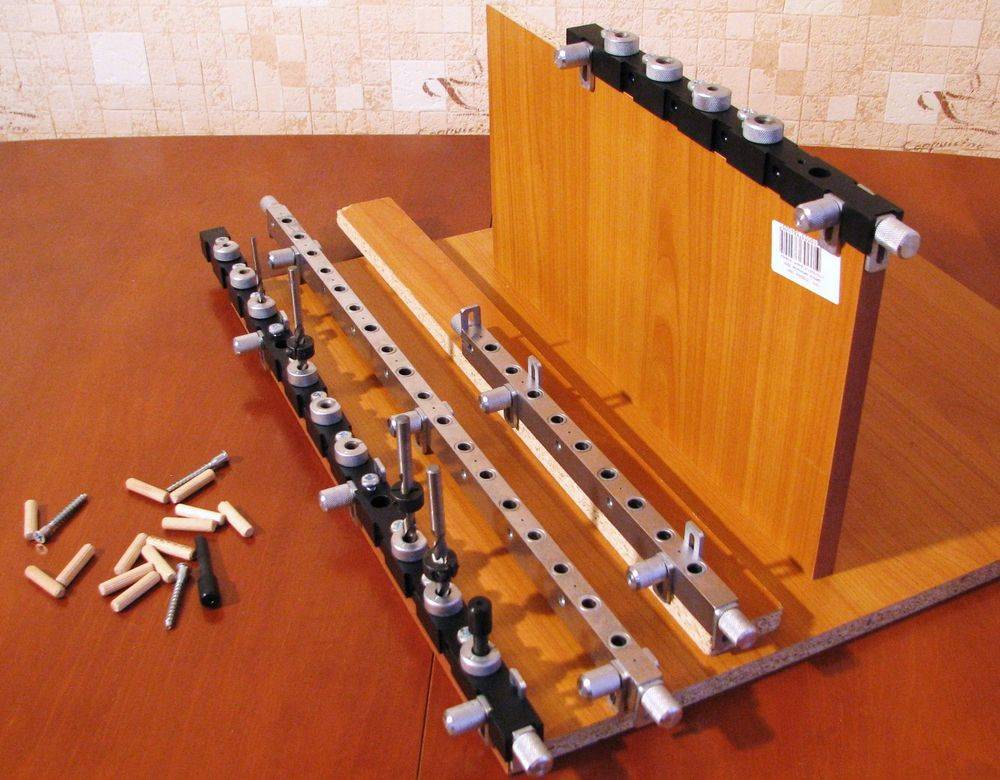

Производители мебельных кондукторов
На отечественном рынке широко используются и хорошо зарекомендовали себя кондукторы следующих торговых марок.
Assistant
Система мебельных кондукторов этой фирмы разработана для производства корпусной мебели базирующейся на 32 мм системе сборки, подходящей для всей европейской фурнитуры. Комплектацию системы заказчик подбирает для себя индивидуально, что позволяет сэкономить, выбрав только самое необходимое. Кондуктор Assistant содержит модули для наметки и сверления отверстий под направляющие (роликовые и шаровые), тандемы, петли, подъемные механизмы, конфирмат, эксцентрики, шканты, ручки и другие отверстия по системе 32 мм.
Dubel-Profi от KWB
Немецкий кондуктор для сверления отверстий под шканты. Механизм прибора позволяет производить идеально точное позиционирование отверстий диаметром от 3 до 12 мм. Кондуктор оснащен глубиномером и специальным упором, который помогает рассверливаться под прямым и косым углом. Благодаря резиновой накладке прибор удобно использовать на гладких и полированных поверхностях.
Кондор
Мебельный шаблон Кондор является портативным устройством, которое удобно взять с собой непосредственно на установку мебели. Благодаря сменным втулкам можно регулировать расстояние между отверстиями. Инструмент позволяет производить отверстия под шкант или конфирмат. Фрезеровочные пазы устанавливаются на растояниях 16 или 18 мм, что позволяет работать с различными материалами.
Мебельный кондуктор является незаменимым помощником на любом мебельном производстве. Это недорогое приспособление поможет не только сократить трудозатраты, но и значительно повысить качество ваших изделий.
Что такое шаблоны для сборки мебели
Шаблон – это специальная заготовка, значительно упрощающая сборщику мебели рабочий процесс. В изготовлении элементов интерьера приходится совершать массу повторяющихся действий – размечать, сверлить отверстия.
Заготовки помогут облегчить процесс создания инструментов.
Чтобы ускорить работу, используют шаблоны.
Типичные
Традиционный мебельный шаблон представляет собой пластинку, на одной стороне которой расположены отверстия определенного диаметра, а на другой – планка для упора.
Кондуктор мебельный представляет собой приспособление, позволяющее значительно упростить и ускорить процесс производства и сборки мебельных конструкций.
Профессиональные шаблоны для мебели имеют довольно высокую стоимость. Смысла приобретать дорогостоящее приспособление, если вы только начали заниматься сборкой мебели или вообще не планируете делать это основным занятием, нет.
Это устройство, которое может быть изготовлено в различном конструктивном исполнении.
В таких случаях лучше сделать его своими руками.
Самодельные
Приспособления для изготовления мебели можно сделать своими руками, чтобы делать чертежи и заготовки. Самодельный шаблон – отличное решение, чтобы сэкономить и сделать приспособление под конкретно свои нужды.
Приспособления для изготовления мебели необходимы на каждом этапе производственного процесса.
Чтобы получить узкоспециализированный инструмент, можно обойтись подручными средствами. Разметочный шаблон можно сделать из обычного деревянного угольника: на нужном расстоянии друг от друга на нем нужно просверлить отверстия.
Дома можно обойтись стандартным набором приспособлений, большая часть которых найдется у каждого мастера.
Сверловочный шаблон делают из металлической линейки или планки, на которой также делают отверстия. На металл прикрепляют перпендикулярную планку, чтобы было удобно удерживать приспособление в любой плоскости.
Преимущества и недостатки
Основным преимуществом кондукторов является то, что с ними могут работать даже не высококлассные специалисты, а «обычные» люди у себя дома. И у них будут получаться четкие и точные отверстия (как перпендикулярные, так и наклонные).
Вам не нужно будет выполнять никаких расчетов и разметки, а это снижает как
трудоемкость, так и время работы.
Можно выделить следующие преимущества применения подобного типа приспособлений:
- Кондуктор для сверления способен обеспечить идеальную точность как прямого, так и наклонного сверления.
- Для их использования не нужны разметка, а также предварительные скрупулезные расчеты.
- Ускорение сборки частей мебели, прочих конструкций.
- Возможность сверления нескольких отверстий за раз, не нанося предварительную разметку.
Недостатков кондукторов для сверления гораздо меньше, если быть конкретнее, он всего один: довольно большая цена данного устройства. Именно поэтому некоторые столяры делают себе кондукторы самостоятельно.
Выбор модели для изготовления
Кондукторы промышленного производства бывают узкоспециальными и универсальными. Шаблоны первого вида используются для выполнения определенных операций на типовых деталях. Универсальные устройства подходят для работы с разными материалами и объектами различной конфигурации.
По конструктивным особенностям и функциональным возможностям кондукторы делятся на следующие типы:
- накладные — при использовании их прикладывают к поверхности в нужной области, фиксируя зажимами или придерживая рукой. Применяются для сверления отверстий в плоских деталях;
- поворотные — рабочая часть движется как в вертикальной, так и в горизонтальной плоскостях. Используется при работе с элементами сложной геометрической формы и для создания отверстий, ось которых должна располагаться под углом;
- опрокидываемые — применяются для создания отверстий в перпендикулярных плоскостях.
Кондукторное устройство может быть специально создано под определенный вид крепежа: шканты, конфирматы, винты, уголки. Существуют приспособления для упрощения процесса установки фурнитуры.
По типу фиксации мебельные кондукторы могут быть скользящими или закрепляемыми. Первые свободно передвигают по поверхности при необходимости, вторые жестко фиксируют в нужном месте. Наличие регулировочного механизма поможет совместить устройство с заготовками разного вида.
Для крупных производителей мебели наличие разнообразия дополнительных приспособлений играет решающую роль, так как они существенно сокращают временные затраты. В данном случае не имеет особого значения стоимость инструментов. Совсем другой подход к приобретению нужного оборудования у тех, кто имеет небольшое производство по изготовлению мебели или у самостоятельных мастеров, изготавливающих определенные виды мебели. В этом случае изготовить мебельные шаблоны своими руками оказывается существенно дешевле и практичнее. Выбор нужных вариантов, сложности приспособления определяется не только производственной необходимостью, но также мастерством и опытом производителей мебели.
Накладной
Поворотный
Универсальный
Самодельное приспособление
Рассмотрим особенности процесса сборки кондуктора для сверления отверстий своими руками.
Чертеж инструмента:
Можно убедиться, что для изготовления потребуется минимум материалов, которые всегда можно найти в гараже или мастерской.
Для сборки самодельного кондуктора понадобится следующее оборудование:
- дрель или шуруповерт;
- УШМ;
- набор ручных инструментов;
- тиски или струбцины.
В некоторых ситуациях может потребоваться инвертор или сварочный аппарат.
Рассматриваемое самодельное приспособление подойдет для обработки листового материала на сверлильном станке с одним шпинделем.
- Металлическую заготовку из квадратной арматуры с помощью УШМ или ножовки делят на части заданной величины.
- Расстояние от оси отверстия до края плиты должно составлять 8 мм. Такой размер необходим для обработки материалов толщиной 16 мм.
- Для мебельной отрасли стандартное расстояние между отверстиями – 32 мм. При этом диаметр должен быть равен 5 мм.
- Для повышения комфорта можно оснастить инструмент упорами. Для изготовления понадобится листовой металл толщиной 1 или 2 мм. Его сгибают под углом 90º и крепят к краю кондуктора с помощью болтового соединения.
- Для фиксации элементов кондуктора следует использовать тиски или струбцины.
Кондуктор для сверления отверстий является отличной альтернативой сложному оборудованию. С его помощью можно получить отверстия высокого качества по заданным параметрам. Как вы считаете, может ли самодельное устройство обладать характеристиками, сопоставимыми с моделями промышленного производства? Поделитесь вашим мнением в блоке комментариев.
