ТОП 10 столярных шаблонов для домашнего мастера с АлиЭкспресс

Добрый день, уважаемые читатели!

Для любого домашнего мастера шаблоны (кондукторы) для сверления могут стать отличным подспорьем в работе. С шаблонами работа идет быстрее, а соединения получаются более точными. Что как следствие ведет к снижению брака. Шаблоны можно изготовить самостоятельно под какое-то конкретное изделие или тип соединения. Что в общем-то и приходится делать для нестандартных изделий. Однако, для типовых соединений или операций вполне можно обойтись готовыми решениями шаблонов заводского изготовления.

пример простейшего самодельного шаблона для разметки под сверление

Вот несколько примеров таких кондукторов, которые доступны к заказу:

1. Шаблон для врезания вкладных петель

Кондуктор предназначен для сверления глухих отверстий под установку вкладных петель. При помощи подобного шаблона можно здорово сэкономить время на этой операции. Особенно актуально при большом объеме работы, например, при изготовлении кухонного гарнитура. В комплект входит все необходимое, в том числе сверло Форстнера 35мм – стандартный размер вкладных мебельных петель. Цена набора около 1600 рублей.

2. Кондуктор для установки ручек

Предназначен для максимально точной установки любых мебельных ручек. В комплект входят два сверла с ограничителями глубины сверления. Цена набора около 3000 рублей.

3. Устройство для установки выдвижных ящиков

В комплект входят два приспособления для монтажа направляющих для выдвижных мебельных ящиков: для правой и левой стороны. Цена около 2500 рублей.

4. Кондуктор для сверления под шканты

Это приспособление поможет вам точно сделать отверстия для соединения на шканты или эксцентриковую стяжку (минификс). Таким образом, может быть полезно при работе с мебельным щитом и ЛДСП. Цена набора около 2000 рублей.

5. Кондуктор для сверления

Обладает более широкими возможностями, чем предыдущий вариант. В комплекте сверла 6, 8, 10мм, а также линейка. Цена около 4000 рублей.

6. Кондуктор для соединения саморезами под углом

Данный вид соединения саморезами еще называют «на косой шуруп». Диаметр сверла 9,5мм – подойдет для стандартных саморезов. Цена набора около 2000 рублей.

7. Еще один кондуктор для соединения саморезами под углом

Отличие от предыдущего варианта в том, что при помощи этого шаблона также есть возможность сверлить отверстия под прямым углом. Также он более прост в использовании за счет наличия ручки – не всегда есть необходимость закреплять его струбциной. Сверло также диаметром 9,5мм. Цена набора около 1200 рублей.

8. Вариант шаблона для соединения на косой шуруп с зажимом

Наилучшим образом подойдет для заготовок небольшого размера. Есть возможность быстрой фиксации встроенным зажимом. Цена около 4500 рублей.

9. Самоцентрирующийся шаблон для сверления

Простое приспособление для сверления в торце детали. Под диаметры сверла 6, 8 и 10мм. Сами сверла в комплект не входят. Цена около 3000 рублей.

10. Шаблон для разметки и сверления

Удобный шаблон для разметки и засверливания отверстий. Цена около 1300 рублей.

11. Как бонус – струбцина

Быстрозажимная струбцина такого типа — отличное дополнение к большинству описанных выше шаблонов. Цена около 1000 рублей.

В заключение, напомню, что в сегодняшней реальности АлиЭкспресс не всегда способен гарантировать самую низкую цену на некоторые категории товаров. В частности, цены на некоторые из вышеописанных шаблонов, на мой взгляд, высоковаты. Перед покупкой конкретного кондуктора на АлиЭкспресс не поленитесь проверить цену на него у официального представителя в вашем регионе крупных производителей подобных приспособлений (например, обратитесь к официальным продавцам фирм Kreg или Wolfcraft). Вполне может быть, что вам удастся приобрести необходимый шаблон дешевле, быстрее и с гарантией качества от официального поставщика.

Всем удачи в ремесле!

Читайте новые заметки раньше всех – подписывайтесь на канал в Телеграм!

Общайтесь и задавайте вопросы автору блога !

Мебельные шаблоны и кондукторы для фурнитуры

Для установки подъемных и выдвижных механизмов, а также четырехшарнирных мебельных петель, ручек и другой фурнитуры также используют принципы системы 32, по которой подразумевается первоначальный отступ от лицевого края кромки в 37мм с последующим креплением на саморезы с шагом 32мм.

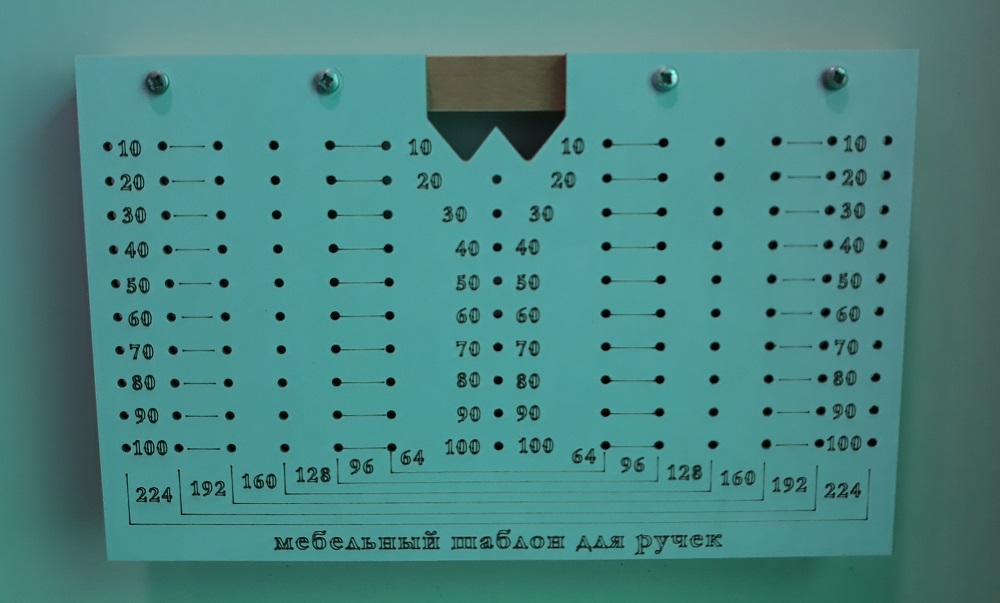

Разметка для установки ручек

Любая ручка устанавливается либо в одно отверстие (ручка-кнопка) либо в два отверстия, которые находятся относительно друг друга на расстоянии, кратному шагу 32мм. Мебельные кондукторы для ручек позволяют быстрее наносить разметку под отверстия для ручек, с выбранным отступом от одного или двух краев фасада (если ручка устанавливается в угол).

Тут нужно обязательно учитывать декоративное оформление ручки. Нередко бывает, что устанавливается ручка в стандартную базу 96, 128мм, а сама при этом занимает гораздо больше места, за счет выступающих элементов декора.

Разметка под крепеж мебельных петель

Независимо от того, какого вида мебельная петля схема крепления ее плеча к боковине шкафа и установка чаши на фасад будет осуществляться абсолютно одинаково. Исключение, пожалуй, составляют лишь специальные петли для толстых фасадов, что вполне объяснимо. Для всех остальных накладных, полунакладных, вкладных, угловых и других мебельных петель можно использовать стандартный мебельный шаблон. Как правило, на нем есть дополнительная разметка под внутренние петли, которые устанавливают глубже по корпусу с учетом толщины фасада.

Прикладывать мебельный кондуктор петель для разметки крепежа следует с учетом толщины кромки. Однако стандартный люфт регулировки петли в 2мм при необходимости позволяет прижать фасад к корпусу или отодвинуть при необходимости.

Тут есть один важный нюанс при реализации системы открывания от нажатия: при установке толкателей на фасад необходимо учесть технологический зазор в 3-5мм между корпусом и фасадом. Именно за счет него срабатывает нажимной механизм толкателя push to open. А значит, петли при разметке крепежа по мебельному кондуктору надо «садить» не так глубоко.

Советую всегда учитывать особенности установки механизмов на всех фасадах в общем ряде мебели. Например, при комбинации распашных и выдвижных элементов открытие от нажатия на ящиках чаще всего устанавливается с зазором в 4мм по рекомендации производителя.

А это значит, что устанавливать мебельные петли на распашных фасадах нужно также с учетом зазора в 4мм, чтобы проще было выровнять все двери в одну плоскость.

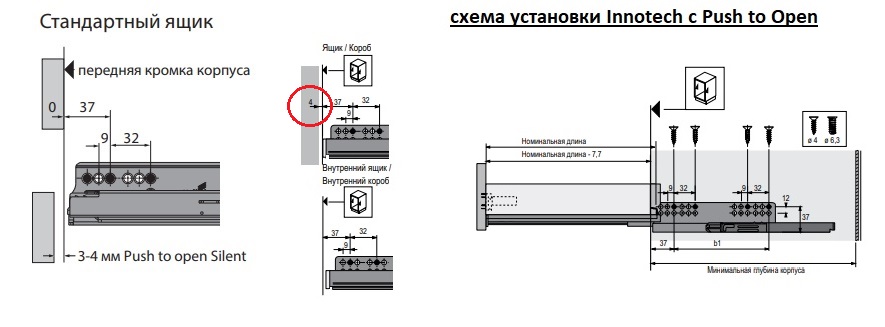

Разметка под направляющие выдвижных ящиков

С учетом вышеупомянутого нюанса установки выдвижных механизмов, срабатывающих от нажатия, стандартная разметка по системе 32 едина практически для всех направляющих. Мебельные кондукторы для направляющих выдвижных ящиков могут быть перекидными, но чаще всего предлагаются комплектом из двух линеек для левой и правой боковины или одной двухсторонней линейки.

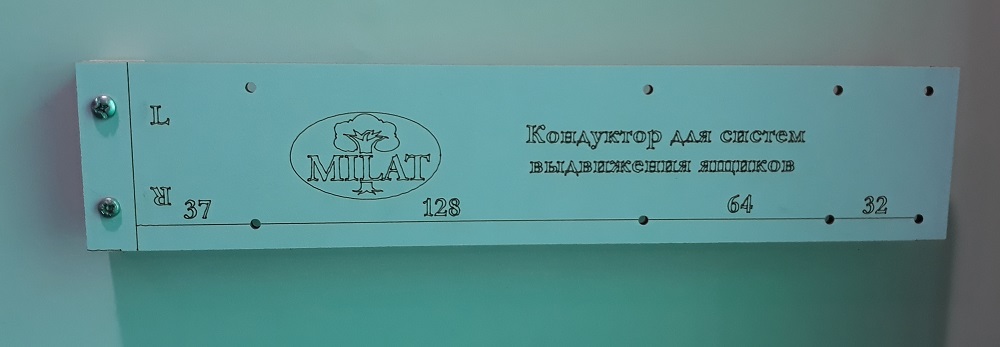

Для разметки крепежа направляющих можно пользоваться обычными мебельными угольниками, которые являются универсальным помощником и в разметке отверстий под конфирматы, полкодержатели, дюбелей эксцентриковой стяжки по лицевой поверхности заготовок.

Сверлильные кондукторы с измерительной шиной

У Hettich, Blum и других производителей мебельной фурнитуры представлены в продаже универсальные, так называемые штанговые шаблоны. Они представляют собой измерительную линейку, на которую накидываются необходимые для работы кондукторы для разметки.

Наличие измерительной линейки по высоте заготовки позволяет исключить необходимость ручного измерения места положения направляющих, петель, подъемных механизмов вдоль боковин.

Также можно приобретать шаблоны по мере необходимости. Например, для установки специфичных выдвижных систем типа тандембоксов, леграбоксов и т.д.

Остальные мебельные кондукторы и шаблоны по системе 32

Для сборки дверей-купе с засверловкой алюминиевого и стального профиля также используются мебельные кондукторы. Как и для складных дверей, различных подъемных и выдвижных механизмов.

Предлагаются в продаже и различные кондукторы для установки минификсов, шкантов, для установки в торец под углом, «косой шуруп» и т.д.

Но при изготовлении мебели своими руками в штучном экземпляре «для себя» вряд ли они оправдают свою стоимость. Поэтому стоит задуматься о приобретении, когда прослеживается острая необходимость в облегчении и автоматизации однотипных действий в разметке заготовок под крепеж и установку фурнитуры.

Виды: выбираем нужный

Виды:

Накладные. Они не нуждаются в фиксации перед их использованием по назначению. Конструктивно простые, мобильные, но их нужно держать свободной от дрели рукой, поскольку зачастую оснастка не закреплена в специальном устройстве, что не очень удобно. Учитывая простоту конструкции сделать его своими руками довольно просто. Применяется при сверлении ДСП и МДФ.

Кондукторы для сверления отверстий под углом. Конструкцию легко представить, поскольку название говорит само за себя. Такая оснастка может быть и накладной. В производстве качественной мебели присутствует и сверление под углом, что представляет не самую простую операцию в производственном процессе — для этого нужен навык. Хотя и в этом случае иногда нарушается нужный угол, сборка в результате не будет уже такой качественной и страдает внешний вид мебели, особенно если она не из ДСП, а из дерева — здесь уж некрасивую сверловку не зашпатлюешь. Оснастка же нужной конструкции полностью избавляет от ненужных проблем.

Поворотные кондукторы. В них имеются откидные кронштейны, и это позволяет произвести сверление на двух смежных плоскостях.

Скользящие редукторы. С их помощью без переустановок можно просверлить несколько отверстий. Для работы с такой оснасткой всё же требуются необходимые навыки.

Процесс самостоятельного изготовления кондукторов для сверления

Большинство профессиональных мастеров предпочитает производить мебельный кондуктор для сверления отверстий своими руками, экономя немалые денежные средства на покупку заводского прибора. Для создания устройства, специалисту потребуется:

• электродрель;
• слесарный набор;
• болгарка по металлу;
• оборудование для сварочных работ;
• материал, который понадобится для изготовления прибора (арматурный прут, втулки и др.).

При наличии материала для запланированного мебельного устройства, начинается рабочий процесс.

Чертеж самодельного кондуктора для высверливания отверстий под конфирматы

Чтобы смастерить мебельный кондуктор своими руками, предварительно подготавливаются точные, скрупулезно продуманные чертежи желаемого инструмента с нужными размерами. Правильно сделать эскиз поможет шаблон кондуктора, образец которого есть в интернете либо у мастеров, занимающихся ремонтом мебели. Изготавливая шаблон инструмента, стоит перепроверять несколько раз точность разметки, чтобы изделие получилось качественным.

При изготовлении кондуктора потребуется идеально точное сверление направляющих отверстий и закалка готового приспособления

Подготовив шаблон инструмента для выполнения отверстий, выполняются следующие действия.

1. Болгаркой либо ножовкой по металлу нарезается арматурный прут на части.

   Берем арматуру квадратного сечения, отрезаем кусок необходимой длины и зачищаем его при помощи наждачной бумаги, делаем шаблонные отверстия

2. Сверлятся отверстия на 8 миллиметров от края инструмента, ориентируясь на расположение центральной части плиты, в которой формируется отверстие.
3. Выполняется расстояние равное 32 мм между разметками под сверло, диаметр отверстий составляет 5 мм.
4. Для удобства использования самодельного устройства, добавляется упор. Чтобы его сделать понадобится одно миллиметровая пластина из металла, шириной 25 мм, сгибающаяся под прямым углом. Готовая деталь устанавливается на изготавливаемое приспособление.

   Для изготовления упора используется металлическая пластина, которая сгибается под углом 90 градусов и вместе с куском заготовленной арматуры закрепляется в струбцине

5. Элементы конструкции фиксируются струбциной и соединяются крепежными деталями.

Нарезаем резьбу и соединяем две детали в одну конструкцию

При создании прибора для отверстий устанавливаются металлические втулки, что делает приспособление надежным. Стальные втулки могут быть в автомобильных мастерских.

Готовый кондуктор с поворотными упорами

Купив либо создав кондуктор для мебели своими руками, высококвалифицированные специалисты увеличивают скорость и точность сверлений при сборке мебельной продукции, освобождая таким образом время для других важных мероприятий. С кондукторным устройством мастера работают качественно и быстро.

Преимущества и недостатки мебельного кондуктора

Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

Мебельные кондукторные приспособления отличаются рядом преимуществ.

1. С помощью шаблонов происходит точное наклонное и прямое сверление под конфирмат.
2. Применение инструмента не требует предшествующей калькуляции и нанесения точек под сверло, что облегчает сборку мебели.
3. С мебельным приспособлением продукция собирается быстрее.
4. Можно сверлить сразу несколько отверстий, не делая разметки.

Накладной кондуктор с револьверной головкой подходит для сверловки типовых отверстий под шканты любого размера

Среди недостатков мебельного кондуктора отмечается только один – недешевая цена столярного прибора. Поэтому многие профессиональные столяры делают кондукторы для сборки мебели своими руками.

Кондуктор мебельный (минификс) схема сборки

Как правильно выбрать мебельный кондуктор

Разметочный кондуктор Assistant – многофункциональное кондукторное устройство, которое при использовании соответствующих втулок можно применять не только для выполнения разметки, но и для присадки отверстий

Прибор для сборки мебельных изделий значительно облегчает профессиональным мастерам рабочий процесс и позволяет сделать точную разметку для отверстий под сверло. Каждый специалист предпочитает приобрести качественное оборудование.

Кондуктор Dubel-Profi – недорогое, но функциональное устройство для домашнего использования, в комплект которого входят различные приспособления, упрощающие работу множества операций

Как выбрать мебельный кондуктор для сборки мебели.

1. Продумать, какой именно вид инструмента понадобится для выполнения работы.
2. Тщательно осмотреть покупаемое изделие и изучить маркировки.
3. Выбирать продукцию, изготовленную из качественного материала. Например, из нержавеющей стали.
4. Отдавать предпочтение инструментам, изготовленными проверенными мировыми производителями.

Кондуктор «Кондор» позволяет высверливать перпендикулярные отверстия нужного диаметра, выбирая расстояние между ними и меняя втулки, входящие в комплект

Выбрав надежный прибор, мебельщики смогут работать намного быстрее, что важно в современном мире. Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

Что представляет собой система 32 в установке мебельного крепежа и фурнитуры

В производстве корпусной мебели все больше отходят от стандартов, реализуя какие-то индивидуально разработанные проекты. Однако есть определенные принципы конструирования, которые остаются неизменными. Причем на международном уровне.

Мебельная система 32 – это общий принцип стандартизации разметки мебели для дальнейшей сборки. Его основа – это повторяющийся шаг 32 между центрами установочных отверстий с отступом от края 37мм (с учетом толщины кромки).

Системы 32 придерживаются и производители различной мебельной фурнитуры и комплектующих. Благодаря этому, мебельщику не приходится вдумываться и отмерять разные расстояния, чтобы установить направляющие для выдвижных ящиков разного вида, ручки разных размеров, подъемные механизмы, мебельные петли и т.д. Достаточно держать в памяти простой ряд чисел (со временем и растущим опытом изготовления мебели своими руками он запоминается, как таблица умножения).

Все это экономит время и затраты производителя на подготовку мебели к сборке. Также системе 32 «подчиняются» настройки станков ЧПУ, сверлильного и присадочного оборудования.

Мебельный кондуктор своими руками: чертежи с размерами в помощь

Принцип этой оснастки:

1. Корпус углового типа. Накладывается на плоскости деталей, которые потом будут соединяться между собой.
2. Втулки направляющие. Через них будет входить сверло.
3. Зажимные устройства. Они фиксируют кондуктор и выполнены с торцевой части.

Проектирование собственного кондуктора должно основываться на том, чтобы с помощью этой оснастки можно было делать большую часть выполняемых работ, связанных с крепежами различных типов.

Важно! Коль нужен универсальный помощник — это касается профессиональных мебельщиков, то лучше будет приобрести промышленную оснастку, которая сделана более точно и качественно. Именно такое приспособление будет предпочтительным и быстро себя окупит, особенно, если ещё учесть и то, что к этому устройству зачастую прилагается немало различных шаблонов, упоров и других мелочей, которые также необходимы в работе

Обходятся они гораздо дешевле, чем при покупке в розницу.

И всё же это приспособление, по необходимости, можно сделать своими руками.

Такая оснастка, возможно, нужна не так уж и часто в том или ином производстве, а уж домашнему мастеру — тем более. Так что многим пользователям сделать её самому будет значительно выгоднее.

Если же проектирование таковой остаётся актуальным, то нужно подготовить материалы для изготовления самодельного кондуктора для сверления под конфирмат:

• Уголок. Свой выбор следует остановить на неравнополочном виде этого проката — его возможности более широки. Полку уголка надо выбирать наибольшей толщины, которая может доходить до 8 мм. Это вполне обосновано, поскольку тогда можно вставлять направляющие втулки, наружный диаметр которых достигает 6 мм. Исходя из этого, можно использовать свёрла от 3,5 до 4 мм. Если даже того диаметра и будет недостаточно, то материал рассверливают большим сверлом, не используя уже никаких других приспособлений.
• Направляющие втулки. Здесь будут предпочтительнее трубы из нержавеющей стали, которые подбираются, прежде всего, по внутреннему диаметру. Пример: труба 6×1,5 подходит для сверла не более 2,7 диаметром. Разъяснение: внутреннее отверстие её будет 3 мм, а небольшой зазор по всему внутреннему диаметру учитывается из-за термического расширения материала. Длина втулки — это глубина отверстия в уголке, умноженная на два и более. Посадка втулок либо переходная, либо с натягом, либо по системе вала. Последняя является наиболее целесообразной.

Вместо труб, конечно, можно использовать готовые втулки, применяемые в аппаратах по протяжке проволок — таковые имеются, например, в машиностроении. Такие детали (даже бывшие в употреблении), подойдут как нельзя кстати: они выполнены из легированных сталей и имеют практически неограниченный ресурс работы.

Выбор способа крепления

Варианты:

• Фиксация при помощи саморезов. Они вкручиваются в деталь, что не допускает смещения приспособления из-за силы трения. Это удобно тем, что эти отметки понадобятся для последующего сверления других отверстий.
• Упор пружинный. Он будет надёжно фиксировать кондуктор на детали. Для такого упора подойдёт плоская пружина с соответствующей силой прижима.
• Струбцины внешние. Под них необходимо подкладывать резиновые прокладки. В качестве материала идеально подойдёт рифлёная резина. Это, конечно, немного увеличивает вес оснастки, а эластичность подкладок может негативно повлиять на перпендикулярность втулок. Чтобы этого не произошло, сверло заводят во втулку с целью разметки отверстия, а уж потом зажимаются струбцины.
