Зажим для троса

Как крепить трос: такелажные средства, приспособления, крепления и инструмент

Серьги, коуши, карабины, талрепы — большинству из нас нечасто приходится сталкиваться с такими специфическими объектами и, наверное, далеко не все знают об их существовании. Поэтому информация о том, что скрывается за этими загадочными терминами, никому не помешает. Итак, в этой статье мы поговорим о такелажных принадлежностях. А встречаться с ними приходится всякий раз, когда возникает потребность поднять, закрепить, натянуть или подвесить что-либо с помощью проволоки, троса или каната. Имея под руками профессиональную такелажную оснастку, многие задачи можно решить во много раз проще и эффективнее, чем с помощью привычных подручных средств. Приобрести же все, что необходимо для выполнения этих работ, сегодня можно практически на любом строительном рынке.

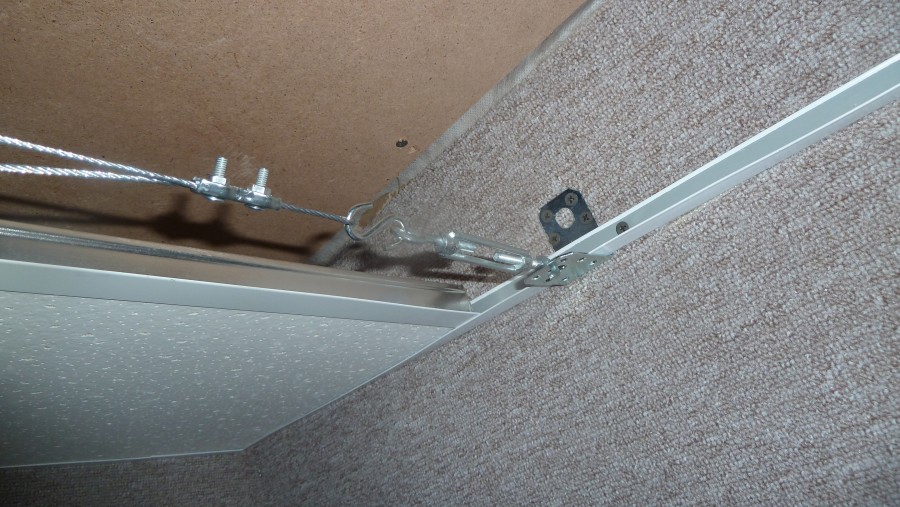

Тросовые зажимы позволят надежно закрепить плети при формировании петель на конце троса, а талрепы — натянуть трос с любым необходимым усилием.

Виды зажимов

Для обеспечения долговечности и надёжности все конструктивные элементы зажимов изготавливаются из нержавеющих сталей, а при небольших эксплуатационных нагрузках – также из меди, латуни или алюминия.

Наибольшей популярностью пользуются:

• Зажим для троса подковообразного типа, производящиеся по стандарту DIN 741. Изготавливается только из оцинкованной или нержавеющей стали, включают в себя U-образную стремянку с резьбой, шайбу-накладку для петли троса, колодку с гнездом под трос и две гайки. Используют такие зажимы для сравнительно небольших нагрузок, преимущественно при транспортировке или буксировки грузов или техники.

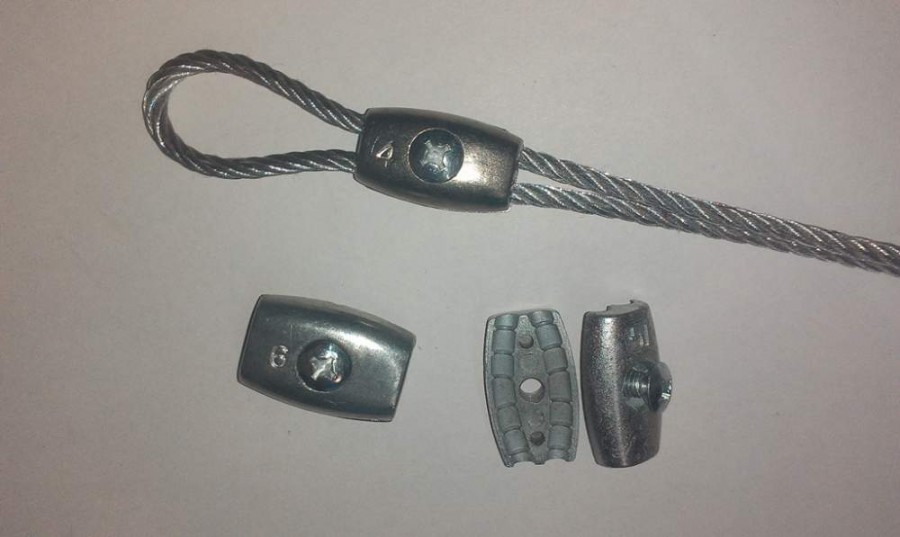

• Одинарные зажимы Simplex, которые состоят из стальной накладки с бортами по краям, и стальной зажимной пластины, располагающейся между накладкой и тросом. Для крепления элементов между собой в зажимах типа Simplex имеется болт и гайка. Подобная конструкция больше предназначена для соединения концов троса между собой при его сращивании.

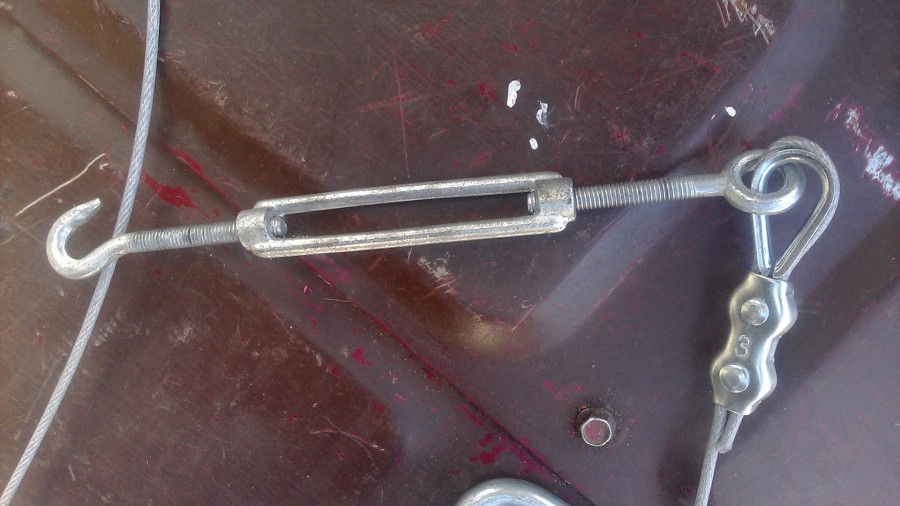

• Зажим для троса двойного типа или Duplex. Принцип действия остаётся таким же, как и в зажиме предыдущего типа, но накладка и пластина – вдвое длиннее, что позволяет разместить вторую крепёжную пару «болт-гайка». Соответственно надёжность двойного захвата увеличивается, как, впрочем, и его размеры.

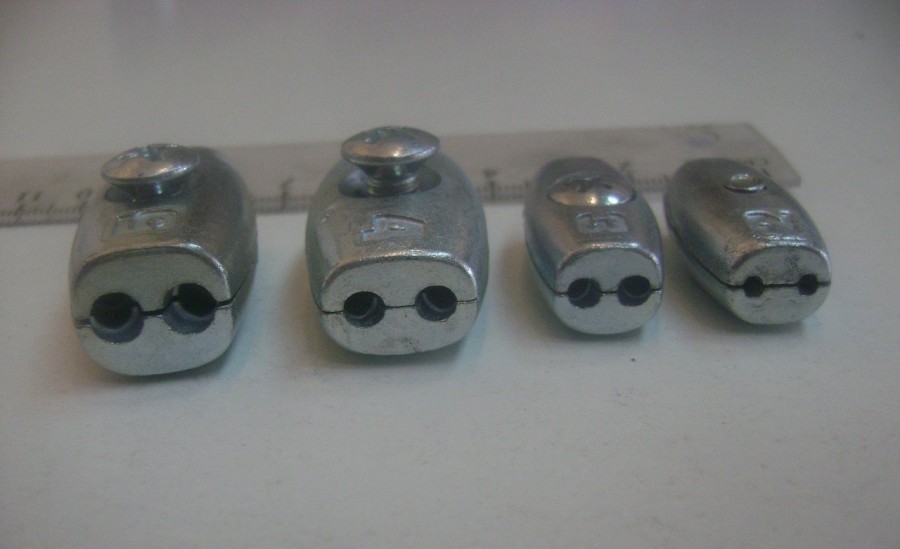

• Зажим типа «бочонок», который представляет собой два несколько приплюснутых полых полуцилиндра, которые соединяются между собой при помощи винта (в одном полуцилиндре предусмотрен прилив с резьбой, а во втором – отверстие под винт). В торцевых частях каждого полуцилиндра имеются два полукруглых паза для пропуска троса и образования петли.
• Клиновый зажим. Относится к числу специализированных, и подходит для соединения такелажных тросов или канатов большого диаметра (до 100 мм). Клиновые зажимы отличаются повышенной износостойкостью, поскольку для соединения используются втулки из антифрикционной бронзы, а для надёжного обхвата троса или каната применяются шайбы из мягкого алюминия.

Строительный помощник

Оцинкованный зажим для троса – это металлический крепёж, целью которого является скрепление друг с другом различных видов троса. Металлические помощники бывают различными по габаритам, всё зависит от толщины троса и той нагрузки, которые они должны выдерживать.

Конструкция этого крепёжного материала крайне проста. В большинстве случаев в него входят две обычные гайки и дуга, сделанная из какого-либо металла (кроме тех случаев, где зажим одинарный).

Прорабы и специалисты, которые занимаются непосредственно строительными работами, рекомендуют использовать на одном тросе не менее 2-3 креплений. Этого будет вполне достаточно, чтобы обеспечить надёжное крепление.

Для приготовления крепёжных конструкций различной модификации, всегда применяется только надёжный и прочный металл. Такой подход нужен для создания надёжного соединения в обоих кончиках зажима.

Для усиления технических свойств, очень часто алюминиевый зажим для троса (да и не только он) покрывают дополнительным слоем защиты.

В данном случае находит свое применение гальваническая оцинковка, которая придаёт материалу прочность, что, в конце концов, приводит к повышению сопротивляемости факторам окружающей среды. То есть по-простому – меньшая вероятность возникновения на зажиме элементов коррозии.

На что нужно обратить внимание

Проведение регулировки может потребоваться в разных случаях – будь то самостоятельная установка данного механизма либо существенные ошибки, допущенные мастерами

Обращать внимание полагается на такие аспекты:

Характеристики инерционного механизма на пружинах. Тут нужно учитывать то, что нагрузка на его детали повышается при разного рода перекосах троса – например, обрыве или сползании с барабана;
Ровность поднимающихся полотен

Здесь тоже важно, чтобы отсутствовали перекосы. Они вызывают некорректность закрывания и сильно повышают риск раннего износа или поломки элементов конструкции, в результате чего придется приобретать замену;
Качественные характеристики запчастей

Следует покупать только сертифицированные комплектующие, изготовленные тем же производителем.

Область применения технологии

Такие технологии применяются только в электросетях с напряжением не выше 1000 вольт, требование ПУЭ глава 2.1. В большинстве случаев прокладку кабелей на тросовой растяжке используют от зданий или ЛЭП до отдельных сооружений на небольшие расстояния. Там где установка опор ЛЭП или рытье траншей для кабеля невозможна по техническим условиям производства при эксплуатации объектов, или неоправданно по объемам выполняемых работ,дорого с финансовой точки зрения.

В производственных цехах, складских помещениях, сооружениях с большими площадями, высокими потолками, для освещения оптимальным вариантом является использование этих технологий. Тросовые растяжки применяются для электросетей уличного освещения отдельных территорий.

Для владельцев частного дома этот метод проводки позволяет избавиться от трудоемкой работы по рытью траншеи. Проще от распределительного щита в доме протянуть кабель по воздуху к хозяйственным постройкам:

• мастерской;
• летней кухне;
• беседке с мангалом;
• курятнику;
• бане и другим возможным сооружениям во дворе частного домовладения.

Тросовая проводка позволяет проводить легкие трехпроводные провода для электро-потребителей не большой мощности и кабели с проводами большого сечения для электропитания мощной бытовой техники. Прежде чем приступать к монтажу тросовой проводки требуется предварительные расчеты.

Классификация приспособлений

Выбирать зажимы нужно с учетом конкретных условий их использования, особенностей применяемого троса и планируемой нагрузки. По размерам можно выбрать самые разнообразные модификации – они могут быть небольшими 3-5 мм в диаметре, но встречаются и более объемные до 40 мм.

В быту чаще всего применяются обычные конструкции, которые производятся из стали второго класса после оцинковки. У них петля у основания зажимается болтами. Однако профессионалами востребованы усиленные модификации, имеющие более прочный затвор. Поэтому они ориентированы на повышенный уровень нагрузок.

Для изготовления применяется сталь или медь, хотя в ряде случаев допустимо использование только алюминиевого зажима для троса. А вот сталь с оцинкованным покрытием будет более дорогим вариантом, но позволит эксплуатировать крепежные элементы в суровых климатических зонах.

Варьируется и конструкция – они могут быть одинарными или двойными, иметь плоское или дугообразное исполнение. В плоских моделях имеются две пластины из оцинкованной стали с диаметром 2-40 мм.

Закрепление производится при помощи болтов с гайками. Их применение эффективно при сращивании тросов и проведении других подобного рода манипуляций. Для соединения надо ставить более двух приспособлений.

Дугообразная конструкция имеет цилиндрическую форму с дугообразной выгнутостью. На концах расположены болты, которые и обеспечивают фиксацию. Чаще всего их применяют в соединительных операциях, однако допустимо и крепление петли. Это промышленный вариант крепежа, который способен вынести нагрузку не менее 97 кг.

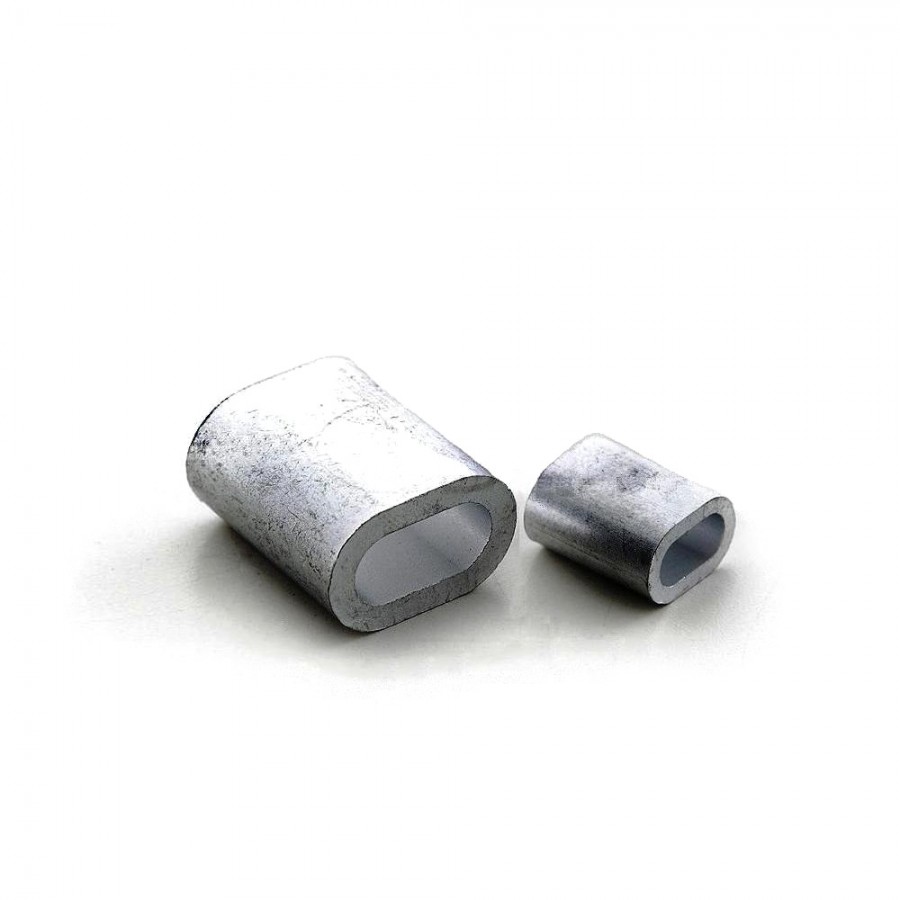

Обжимной зажим производится из алюминиевого сплава. Выглядит как овальный отрезок трубы с небольшой двусторонней приплюснутостью. В этот отрезок заводится трос, и конструкция сплющивается двумя способами:

• ударно при помощи молотка;
• вручную за счет нажима.

Коуши

Вышеперечисленные примеры формирования петель рассчитаны на не слишком высокие нагрузки. У тросов же, испытывающих очень большие усилия растяжения (например, при буксировании автомобилей или перемещении тяжелых предметов лебедкой), петлю на конце обычно упрочняют с помощью вложенного вовнутрь коуша.

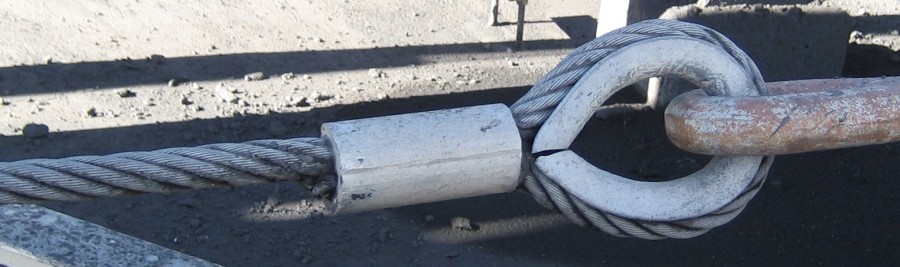

В этом случае деформации, возникающие при натяжении, воспринимает не сам трос, а отштампованная из листового металла петля каплеобразной формы, благодаря чему трос меньше перегибается и изнашивается не так интенсивно.

Коуши также бывают разных размеров, рассчитанных на ту или иную толщину тросов и на тот или иной размер петель. Кроме того, специально для оконцовывания нейлоновых или пеньковых канатов выпускают коуши из пластика.

Крепление троса к стене здания

Электрические сети связывают разнообразные источники электроэнергии с потребителями проводами и кабелями.

В зависимости от величины напряжения все компоненты этих сетей подразделяются на таковые до 1000 вольт, а также на несколько групп более высоких напряжений. Наибольшее число потребителей имеют напряжение до 1000 вольт.

Соответственно, в этой группе структура электросети получается наиболее сложной. Раз много потребителей, значит, провода и кабели, их соединяющие, многочисленны и поэтому должны быть упорядочены.

Далее расскажем нашим читателем о том, как правильно прокладывать провода и кабели для того, чтобы работа электросети была надежной и эффективной.

Безопасность электрики и ПУЭ

На всякий случай напоминаем, что электричество — это источник повышенной опасности. А в некоторых случаях работу электрика сравнивают с работой минера, который ошибается один раз.

https://youtube.com/watch?v=KZBii0UoK74

Поэтому в электротехнике применяется своего рода устав, именуемый ПУЭ («Правила устройства электроустановок»). Большинство принципиальных электротехнических нюансов в этих правилах упомянуты и обязательны для исполнения.

В том числе и требования к электропроводке, включая ее крепления, о которых пойдет речь далее.

В ПУЭ говорится о нескольких разновидностях креплений кабелей и проводов. Рассмотрим сначала наружную электропроводку. Она по своему исполнению может быть либо скрытой, либо открытой.

Открытым способом удобно прокладывать кабели по стенам зданий или прочным, например, железобетонным ограждениям.

Установка зажимов на канаты и крепление

При использовании дугообразных зажимов рекомендуется устанавливать не менее трех фиксаторов на одном канате. Если же нагрузка выше, чем способны выдержать данные виды зажимов, то нужно использовать другой тип этого фиксатора, а не увеличивать их количество.

Канатный зажим устанавливается на стальной трос так, чтобы перемычка зажима всегда находилась на стороне каната, несущей нагрузку. На хвостовой части каната или троса располагается болт зажима. Длинная часть троса загибается так, чтобы можно было расположить минимально требуемое количество зажимов для создания крепкой петли. Расстояние между зажимами и длина свободного конца каната от последнего зажима должны быть не меньше 6 диаметров каната.

Правила эксплуатации

Перед началом работы нужно проверить прочность соединений путем однократного приложения нагрузки на трос. Если после нескольких проверок трос и зажимы продолжают выполнять свои функции, то его можно эксплуатировать. Однако необходимо регулярно проверять состояние зажимов, так как со временем соединения могут разбалтываться, гайки раскручиваться, а металл подвергаться разрушению.

Максимальный срок службы фиксаторов зависит от условий работы. Если это стройка с регулярными транспортировками грузов по этажам строительным краном, то замена должна производиться раз в 4-6 месяцев. В бытовых условиях нужно смотреть на состояние износа, чтобы определить, нужно заменять зажим или нет.

В некоторых случаях правильная эксплуатация может спасти жизнь. Это относится к так называемому лееру. Это туго натянутый трос с закрепленными на бортах лодок и судов концами. Случайно выпавшему человек из лодки будет легче спасти свою жизнь, схватившись за него.

Требования безопасности транспортировки грузов определяют необходимость соблюдения техники крепления стальных тросов и канатов. Перед использованием крепления нужно проверить его на несущую способность. А если соединения активно эксплуатируются, следует контролировать степень износа.

4.5 метра, второй от силы 4 метра, третий 2 метра. Второй и третий будем «наращивать», выбор пал на трубу 50*50*3000мм.

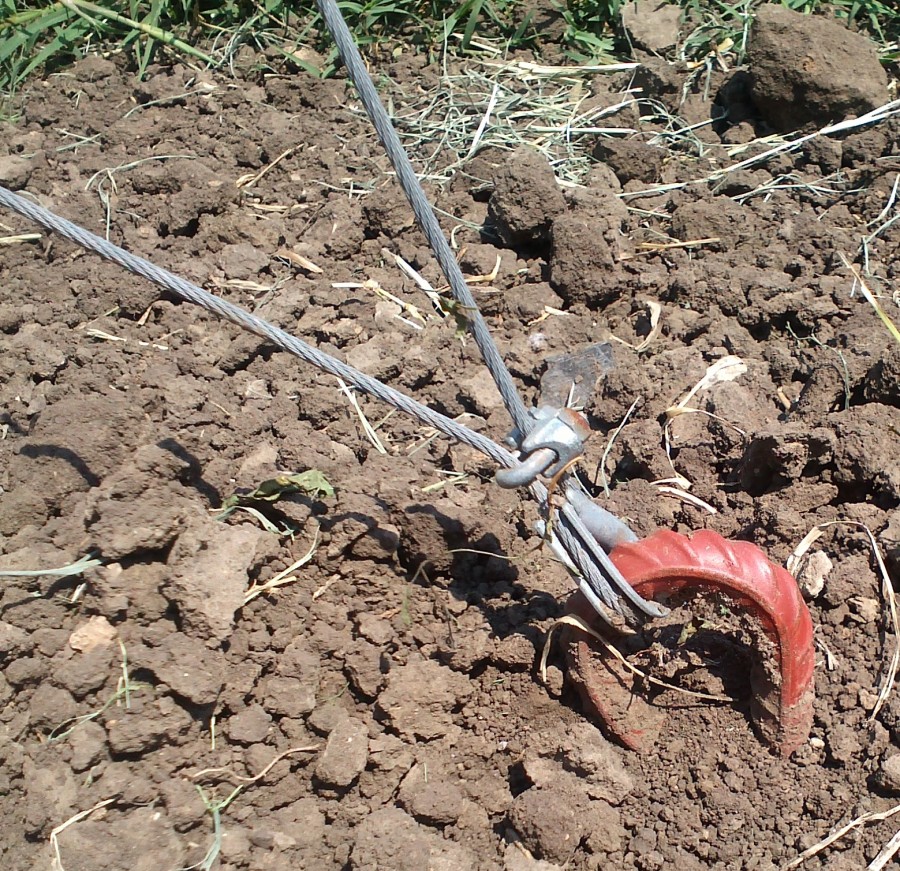

Как натянуть трос для растяжки?

Сообщение яльчик » 23 мар 2009 19:52

Сообщение Bukin G » 23 мар 2009 20:03

Сообщение яльчик » 23 мар 2009 21:45

Сообщение 777 » 23 мар 2009 23:54

Сообщение Джанаев Ренат » 24 мар 2009 01:22

Нужно как на схеме, тогда все будет ок. Столперы выбираете не такие какие Вы показали, а двумя винтами с 2-х сторон. Трос соединяется между собой с помощь. спец. приложений с гайками. Баннер крепится с помощью маленких карабинчиков, или саодельных булавок из стального прута. Т.е. заменить сможете и не снимая в будующем тросов. Слева и справа обычно все делают по разному, кто просто натягивает через люверсы, кто делает карман и внутрь просовывает трубу. Одним словом кто во что горазд. А тросы лучше распологать как показано на рисунке, проверено временем. если так интересует могу сбросить фото.

талрепы, у нас почему-то кличат столперами

Сообщение Bukin G » 24 мар 2009 08:55

Обжим троса своими руками

При использовании металлических канатов может возникнуть необходимость скрепления их между собой или образования на их концах петель.

Эффективно справиться с этой задачей поможет зажим для стального троса. Какие модификации существуют и как их использовать, мы расскажем ниже.

Обжатие провода и наконечника подручными средствами, без пресса и специнструмента

Что делать если у вас под рукой нет специальных инструментов для опрессовки или просто не хочется их покупать, если нужно обжать всего лишь один или два наконечника?

Многие сталкиваясь с этой проблемой прибегают к неправильным способам, которые в дальнейшем только ухудшают контакт, не обеспечивая надежного соединения.

Эксплуатация ГТК

6.1 Эксплуатация ГТК, подвешенного на опорах, заключается в проведении технического обслуживания и ремонта, направленных на обеспечение его надежной работы.

6.2 При техническом обслуживании выполняются следующие виды работ:

6.2.1 Периодические осмотры в дневное время без подъема на опору (не реже 1 раза в 6 месяцев).

6.2.2 Выборочная проверка состояния ГТК в зажимах (1 раз в 3 месяца в первый год, далее 1 раз в год).

6.2.3 Внеочередной осмотр после образования гололеда на грозозащитном тросе.

6.2.4 Проверка стрел провеса ГТК после образования гололеда.

6.2.5 Наблюдение за образованием гололеда путем измерения толщины стенки гололеда, изменения стрелы провеса.

6.3 Результаты технического обслуживания должны быть зафиксированы в соответствующей документации.

6.4 В случае несоответствия стрел провеса допустимым значениям, необходимо провести перетяжку ГТК.

6.5 В процессе эксплуатации ГТК температура их нагрева при коротких замыканиях не должна превышать значений установленных производителем.

6.6 В случае плавки гололеда на ГТК при прохождении через них тока плавки температура ГТК не должна превышать длительно допустимую установленную производителем.

Самодельный подвес

Специальные подвесы продаются в строительном магазине. Если объем работ небольшой, сделать данную конструкцию можно самостоятельно. Для сборки крепежа:

• круглогубцы и кусачки;
• стальная оцинкованная мягкая проволока;
• стержень, чей диаметр должен быть больше прокладываемого кабеля.

Проволоку с помощью кусачек нарезают на отрезки длинной от 25 и до 30 см. В середине каждой заготовки, используя круглогубцы, делают воздушную петлю. Она должна соответствовать диаметру прокладываемого троса, который затем продевают в них. Проволоку начинают наматывать на стержень, формируя части для поддержания кабеля. Сначала наматывают один, а потом другой свободный конец. Шаг спирали должен равняться примерно 2 сантиметрам. Такие несложные манипуляции позволяют получить самодельный навес. Прокладка кабеля по тросу осуществляется в определенном порядке. Трос закрепляют на одном строении. На него с шагом 60-80 см надевают подвесы, в которые продевают кабель. Далее, трос с кабелем закрепляют на другом здании. Аналогичного порядка придерживаются и при монтаже внутри помещения.

Зажим для стального троса. Выбираем лучший

Для соединения концов троса или каната, а также для образования петель на концах, используются различные разновидности стальных, медных или алюминиевых зажимов. Относясь к такелажному крепежу, зажимы для тросов используются в лифтовом хозяйстве, при проведении различных монтажных работ, а также в быту.

Виды зажимов

Для обеспечения долговечности и надёжности все конструктивные элементы зажимов изготавливаются из нержавеющих сталей, а при небольших эксплуатационных нагрузках – также из меди, латуни или алюминия.

Наибольшей популярностью пользуются:

• Зажим для троса подковообразного типа, производящиеся по стандарту DIN 741. Изготавливается только из оцинкованной или нержавеющей стали, включают в себя U-образную стремянку с резьбой, шайбу-накладку для петли троса, колодку с гнездом под трос и две гайки. Используют такие зажимы для сравнительно небольших нагрузок, преимущественно при транспортировке или буксировки грузов или техники.
• Одинарные зажимы Simplex, которые состоят из стальной накладки с бортами по краям, и стальной зажимной пластины, располагающейся между накладкой и тросом. Для крепления элементов между собой в зажимах типа Simplex имеется болт и гайка. Подобная конструкция больше предназначена для соединения концов троса между собой при его сращивании.
• Зажим для троса двойного типа или Duplex. Принцип действия остаётся таким же, как и в зажиме предыдущего типа, но накладка и пластина – вдвое длиннее, что позволяет разместить вторую крепёжную пару «болт-гайка». Соответственно надёжность двойного захвата увеличивается, как, впрочем, и его размеры.
• Зажим типа «бочонок», который представляет собой два несколько приплюснутых полых полуцилиндра, которые соединяются между собой при помощи винта (в одном полуцилиндре предусмотрен прилив с резьбой, а во втором – отверстие под винт). В торцевых частях каждого полуцилиндра имеются два полукруглых паза для пропуска троса и образования петли.
• Клиновый зажим. Относится к числу специализированных, и подходит для соединения такелажных тросов или канатов большого диаметра (до 100 мм). Клиновые зажимы отличаются повышенной износостойкостью, поскольку для соединения используются втулки из антифрикционной бронзы, а для надёжного обхвата троса или каната применяются шайбы из мягкого алюминия.

Особенности использования различных видов тросовых зажимов

Основными техническими параметрами рассматриваемых изделий являются предельный диаметр троса и гарантированное усилие зажима.

Имеют значение также и размеры зажима, поскольку рекомендуется, независимо от типа, использовать последовательно несколько зажимов (не менее трёх), особенно, если масса груза не гарантирует его безопасного перемещения или подъёма.

Зажимы по стандарту DIN 741 используются для канатов диаметром 5…62 мм, при наличии пружинной шайбы по ГОСТ 6402-70 и гайки по ГОСТ 5915-70. Конструкция такого зажима предусматривает возможность установки стопорной планки, которая обеспечивает более надёжный прижим троса к скобе.

Не допускается эксплуатация зажимов для тросов, детали которых не имеют защитного антикоррозионного покрытия из цинка.

В крепёжных элементах плоских зажимов должна применяться резьба по ГОСТ 24705-81. Материал накладок – сталь Ст.3, пластины должны использоваться под крепление тросов диаметром 4,6…30 мм.

В случае последовательного использования нескольких зажимов расстояние между ними не должно быть меньше шести диаметров троса.

В двойных зажимах типа Duplex срезающее усилие воспринимается исключительно болтовым соединением, поэтому выбор диаметра крепежа определяется диаметром троса. Рекомендуются следующие соотношения:

Для троса диаметром 2 мм и 3 мм – крепёж М4;
Для троса диаметром 4 мм и 5 мм – крепёж М5;
Для троса диаметром 6 мм – крепёж М6;
Для троса диаметром 8 мм – крепёж М8;
Для троса диаметром 10…12 мм – крепёж М10.

Клиновые зажимы не рекомендуется использовать для подъёма груза. Потому что эксплуатационные нагрузки на крепёж снижаются, поскольку оси действия сил при работе такого зажима совпадают, и, следовательно, напряжений среза не возникает.

Эксплуатационные параметры зажимов клинового типа регламентируются DIN 15315. Для винтового прижима троса или каната к опорной поверхности клина используется высокопрочный крепёж (класса прочности не ниже 5.6), с защитным антифрикционным покрытием.

Периодически соединение требуется подтягивать.

Зажим «бочонок» часто изготавливается из алюминия, и не рассчитан на большие диаметры троса: рациональный диапазон диаметров составляет 2… 8 мм. Отсутствие выступающих элементов и компактность такого зажима позволяет использовать его в стеснённых пространствах.

Самодельный подвес

Специальные подвесы продаются в строительном магазине. Если объем работ небольшой, сделать данную конструкцию можно самостоятельно. Для сборки крепежа:

• круглогубцы и кусачки;
• стальная оцинкованная мягкая проволока;
• стержень, чей диаметр должен быть больше прокладываемого кабеля.

Проволоку с помощью кусачек нарезают на отрезки длинной от 25 и до 30 см. В середине каждой заготовки, используя круглогубцы, делают воздушную петлю. Она должна соответствовать диаметру прокладываемого троса, который затем продевают в них. Проволоку начинают наматывать на стержень, формируя части для поддержания кабеля. Сначала наматывают один, а потом другой свободный конец. Шаг спирали должен равняться примерно 2 сантиметрам. Такие несложные манипуляции позволяют получить самодельный навес. Прокладка кабеля по тросу осуществляется в определенном порядке. Трос закрепляют на одном строении. На него с шагом 60-80 см надевают подвесы, в которые продевают кабель. Далее, трос с кабелем закрепляют на другом здании. Аналогичного порядка придерживаются и при монтаже внутри помещения.

Фламандский глаз

Соединение глаз — используется для сращивания свободного конца троса при формировании петли. Нити конца троса разматываются на определенное расстояние. Затем проволоку сгибают вокруг так, что конец развернутой длины образует глазок. Далее, развернутые пряди, заплетают обратно в проволочный трос, образуя петлю или глазок — называемый фламандский глаз.

Соединение фламандский глаз

Нити конца троса разматываются на определенное расстояние

Состоит из комбинации сращивания и прессования. Стальные канатные стропы, часто используются на сталелитейных заводах, где канаты подвергаются воздействию высоких температур, и служит заменой сращивания наперстка.

Сращивание и прессование

Концевые соединения с фламандскими глазами можно использовать при температуре от 60 C до + 400 C. При температуре от + 250 C до + 400 C, грузоподъемность канатов должна быть снижена до 75%.

Стандартизация

Типы фламандских глаз обозначаются следующим образом:

• фламандские глаза без наперстка.
• фламандские глаза с наперстком.

Различные конструкции фламандского глаза

Изготовление и установка

Еще не обработанный канатный строп, протягивается через выбранный стальной зажим (рис. A).

Изготовление петли стального каната

Внешние нити, грузоподъемного каната разделяются на необходимые длины (рис. B).

Сердцевина канатного стропа, выгибается назад и формируется в петлю. Затем незакрепленные половинки троса закрываются вокруг сердечника троса. Например, сердечник восьми ниточной веревки закрывается справа и слева только четырьмя нитями, до тех пор, пока нити с обеих сторон не соединятся в головке петли (рис. C ).

Как внешние нити каната, были полностью закрыты вокруг сердечника каната (рис. D), стальной зажим скользит по концам прядей и прессуется.
