Обзор строений для дачи, которые можно построить в виде геодезического купола

Как построить сферическую конструкцию

На нашем примере будет показано, как построить сферическую конструкцию.

Материалы для использования

• Используется необработанные пиломатериалы (ель), окрашенные перед сборкой.
• Шурупы.
• Покрытие. Использован парниковый прозрачный пластик, но также можно покрыть купол термоусадочной пленкой, поликарбонатом или Solawrap фольгой.
• В конструкцию добавлены автоматические открыватели окон и петли для дверей и окон.

Для расчета элементов купольной теплицы был использован калькулятор геокупола. Плотность элементов конструкции может быть 2В, 3В, 4В. Меньший купол может иметь более низкую плотность. Для 18‘ конструкции выбрана плотность 3В. Если больше 18‘, то должно быть 4В. Имейте в виду, что ширина купола будет вдвое меньше, чем в высоту. Есть некоторая проблема с 3В куполом. Дело в том, что красные распорки в нижней части, как показано схеме на 2,777% больше, чем все другие красные распорки. Большинство расчетов, найденных в интернете, не учитывают эту маленькую корректировку и в конечном итоге получается неровное основание. Конечно, можно выровнять основание, но гораздо проще отрегулировать длину 10 красных стоек, всех промежуточных пятиугольников.

Почему выбрана 3В, хотя это более сложный вариант? Место на участке было для 18-купола. Так как, размер в 2В сделает треугольники слишком большими и слишком маленький с 4В. Если вы хотите, избежать проблемы выравнивания 3В купола и есть свободное пространство, выбирайте конструкцию с большим размером с плотностью 4В! После составления плана, нужно его распечатать в цвете, для руководства им на строительной площадке.

Заготовка стоек конструкции

Залог успешной постройки геокупола — точность расчета стоек (все дальнейшие расчеты ведутся в метрической системе). Вот пример:

На рисунке указаны:

1. Алфавитный указатель стоек;
2. Количество стоек этого типа;
3. Числовое обозначение размеров вершин, к которой примыкают края;
4. Значение плоского угла к плоскости наружной кромки;
5. Значение двугранного угла между наружной плоскости края и плоскости разреза;

Трехмерное представление законцовки стойки в 3D

Готовые стойки геодезического купола

Опорная стена высотой 0,3 м построена. Некоторые делают опорные стены высотой до 3 метров.

Приступаем к сборке теплицы. Процесс похож на игру Lego в большем масштабе. Стойки присоединены и удерживаются на месте с помощью винтов, как указано на рисунке ниже. Рекомендуем предварительно просверлить все отверстия, это предохранит древесину от раскалывания.

Верхняя часть теплицы собирается на земле и устанавливается как единое целое. Это немного тяжело и требуется помощь нескольких людей.

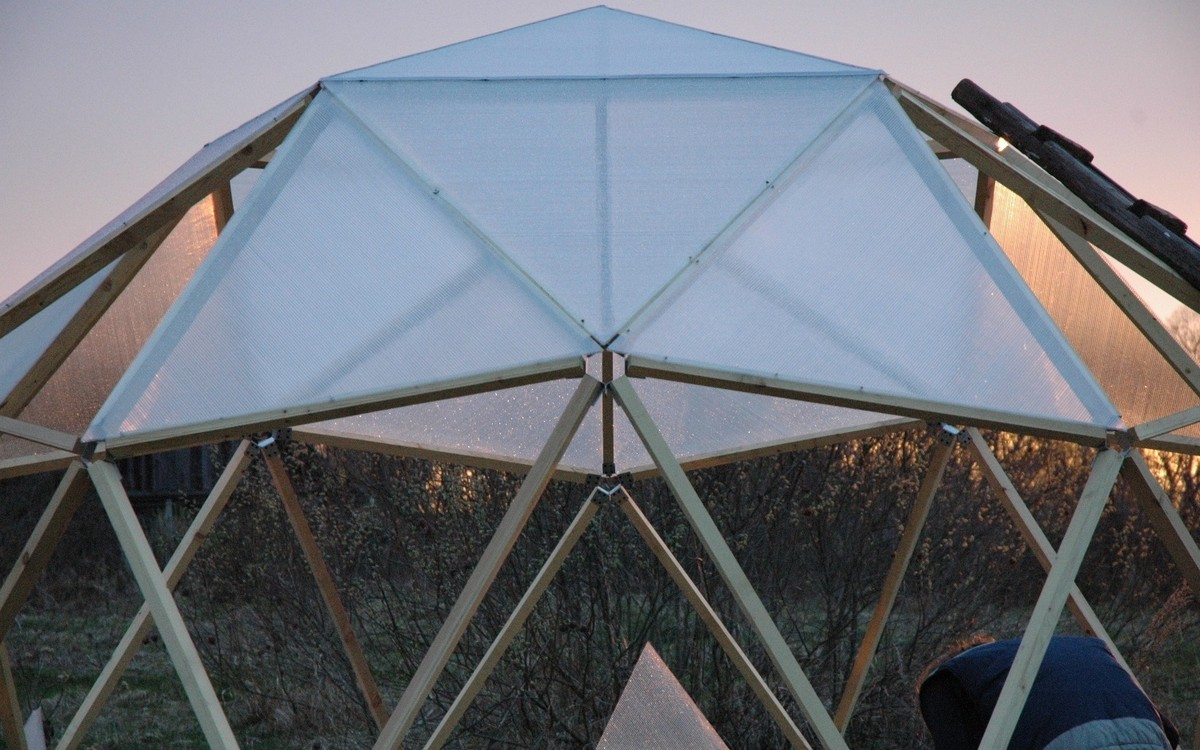

Как укрыть купол

Покрытие сложно из-за формы

Калькулятор купольного дома также хорошо вычисляет размер граней, что особенно важно для более качественного покрытия теплицы

Двери и окна

Дверь смонтирована непосредственно в пятиугольнике, как показано на картинке, она имеет две вертикальные стойки, как косяки и считается хорошем решением. Это не прерывает форму купола, хорошо подходит в зимних и дождливых условиях. Снег и вода просто соскальзывают.

Теплица имеет 2 окна с автоматическим открыванием. Тем не менее, если не используется система охлаждения, то двух окон будет не достаточно. Дверь и окна построены из одних и тех же стоек и покрыты пластиком.

Вот так выглядит готовая купольная теплица:

Чертежи, проекты и размеры купольной теплицы

Проектирование несущего каркаса геокупола является по-настоящему сложной задачей. Если есть возможность, то лучше воспользоваться готовой программой и выполнить расчет на компьютере. В противном случае расчет придется выполнять собственными руками с помощью тригонометрических функций и геометрических построений.

Для изготовления купольной теплицы используются каркасы двух типов:

• С переменной длиной основания треугольника. Формально тепличная постройка состоит из нескольких ярусов, собранных из треугольных секций, в этом случае каждый вышестоящий уровень набирается из равнобедренных треугольников, у которых длина основания почти вдвое меньше нижнего яруса;
• Конструкции, собранные из однотипных треугольных секций, все элементы, независимо от уровня их установки, имеют одинаковые размеры.

При выборе подходящего проекта также приходится учитывать особые требования к высоте и диаметру геокупола. Во многих случаях купольную теплицу устанавливают не на грунт или свайные опоры, а строят цокольный участок фундамента высотой до 70 см.

Чаще всего такое решение используется для круглых тепличных построек большого диаметра. Получается, что, чем больше нужна высота в теплице, тем больше требуется диаметр у основания. Поэтому проще поставить купольную теплицу среднего диаметра на фундамент высотой 60-70 см, чем строить огромную 8-10 метровую конструкцию.

Схема с уменьшенной высотой свода

Один из вариантов такой купольной конструкции в приведенных ниже эскизе и чертеже. На сегодня это один из наиболее популярных проектов в случае, если планируется сделать полукруглую теплицу из поликарбоната своими руками.

Купол с уменьшенной высотой свода

Хорошо видно, что купольная теплица в профиль имеет форму, близкую к полукругу, но на самом деле таковым не является. Конструкцию специально видоизменили для того, чтобы свод получился более плоским.

Чтобы понять, как выполняется расчет размеров элементов каркаса купольной теплицы, достаточно обратиться к схеме, приведенной ниже.

В данном случае выделен небольшой участок поверхности из нескольких треугольных секций. Размеры катетов и основания каждого треугольника нужно будет рассчитывать по тригонометрическим формулам для каждого яруса отдельно.

Например, для первого яруса выполняется схема.

Круглое основание купольной теплицы делится на 14 отрезков, то есть круг формально превращается в многоугольник. Зная длину каждого, можно легко пересчитать длину и размеры боковых катетов равнобедренных треугольников, пользуясь приведенным ниже геометрическим построением.

Размеры секции для каждого яруса считают по схеме наклоненного треугольника

Получается, что для первого яруса треугольная секция будет практически равнобедренной, основание равно 900 мм, боковые катеты по 997 мм. Следующий ярус необходимо будет пересчитать с учетом изменения угла наклона секции.

Теплицы с постоянным размером треугольников

Примерный вариант каркаса из треугольников одного размера приведен на чертеже ниже. В данном случае купольная теплица с основанием в 4 м получается в высоту более 2 м. Причин для такого явления много, прежде всего наличие погрешностей при сборке.

По внешнему виду купольный каркас выглядит не куполом, а неидеальной полусферой. Но так как процесс расчета существенно упрощается, большинство дачников считает, что такие конструкции более удобны и практичны.

Упростить конструкцию можно еще геометрическим перерасчетом чертежа, в этом случае внутри каждого шестиугольника, образованного синими линиями, можно вписать один большой треугольник с увеличенной длиной катета. Материала на изготовление каркаса уходит меньше, в результате купольная теплица получается более легкой, хотя и менее прочной.

Купольная теплица своими руками: советы по изготовлению и чертежи

Купольная теплица, которую также называют геодезической, выделяется среди других построек закрытого грунта своим необычным внешним видом.

Фактически, она похожа на круглую прозрачную беседку, но на самом деле такая форма имеет не только эстетическую, но и практическую ценность.

Благодаря особенностям каркаса и покрытия, выращивать овощи в подобной постройке можно практически круглогодично, а растениям всегда будет хватать естественного солнечного освещения.

Построить купольную теплицу своими руками сложнее, чем двухскатную или арочную конструкцию, но все ваши усилия будут вознаграждены богатым урожаем и привлекательным внешним видом постройки. Из этой статьи вы узнаете, какими особенностями, преимуществами и недостатками обладает геодезический купол, и как его правильно построить своими руками.

Что важно знать о купольной теплице

По конструкции геокупол представляет собой прозрачную полусферу, внутри которой находятся грядки (рисунок 1). Для строительства нужно подготовить и соединить между собой множество треугольных или шестиугольных элементов каркаса, которые в будущем будут покрыты стеклом, пленкой или поликарбонатом.

Примечание: Своими руками гораздо проще построить купольную теплицу, каркас которой состоит из треугольных элементов, так как многоугольники гораздо сложнее монтировать.

https://youtube.com/watch?v=LbyhmBLhYl0

Каркас можно сделать из любого доступного материала: дерева, металла или пластиковых труб. Вне зависимости от выбранного сырья для каркаса, конструкция будет сохранять прочность и устойчивость. При этом оптимальной для дачного участка считается теплица с диаметром купола в 4 метра и высотой в 2 метра.

Как и у любой другой конструкции закрытого грунта, у купольной теплицы есть свои плюсы и минусы, поэтому перед постройкой такого сооружения нужно объективно оценить эту информацию.

Среди преимуществ геокупола выделяют:

1. Высокую прочность: вне зависимости от размера теплицы, она будет обладать высокой прочностью и устойчивостью без дополнительных опор. Это обеспечивается равномерным распределением массы по всем деталям постройки.
2. Устойчивость к негативным факторам окружающей среды: благодаря обтекаемой форме, такая теплица не боится сильных ветров, а зимой на ней не скапливается снег. Кроме того, подобная постройка может выдерживать достаточно сильные подземные толчки, поэтому такие теплицы часто строят в сейсмоопасных зонах.
3. Поддержку оптимального микроклимата: солнечные лучи проникают внутрь здания не только сверху, но и со всех сторон. Благодаря этому внутри поддерживается постоянная оптимальная температура для роста и развития растений. Если же такую постройку дополнительно утеплить, ее можно использовать и в зимнее время без использования специальных обогревательных приборов.

Еще одним важным преимуществом строительства купольной теплицы можно считать сниженный расход материалов на ее возведение.

Если сравнить геокупол с другим популярным типов теплицы – арочной, то станет понятно, что для возведения купольной модели понадобится гораздо меньше древесины или металла для строительства каркаса.

При этом готовая постройка будет выглядеть более компактно, хотя и займет аналогичную площадь, что и арочная модель.

Недостатков у купольной теплицы немного. Первый касается сложностей с построением чертежа и созданием необходимого количества элементов каркаса подходящего размера.

Но, в интернете можно найти достаточно много готовых чертежей таких конструкций и использовать их для строительства собственной теплицы. Кроме того, в процессе сборки нужно следить, чтобы стыки всех элементов плотно прилегали друг к другу.

Если точно подогнать их не удалось, швы придется заполнять герметиком.

Рисунок 1. Варианты купольных теплиц

Также следует учитывать, что купольные теплицы не подходят для многоярусных грядок. Однако, если вы планируете выращивать растения разной высоты, высокорослые виды вы сможете разместить по центру, а самые низкорослые – у стен постройки.

Как сделать купольную теплицу своими руками

Достаточно сложный способ расчета каркаса будущей купольной конструкции и относительно трудоемкий метод соединения секций существенно тормозят распространение круглых парников и тепличек. Как показывает практика, наибольшей популярностью пользуются простейшие схемы купольной теплицы, изготовленные из полипропиленовых водопроводных труб.

Наилучший вариант легкой купольной теплицы из полипропиленовых труб и поликарбоната, строится за 2 часа

Когда речь заходит о сборке купола из пластиковой трубы, многие специалисты категорически не рекомендуют использовать полипропилен, так как существующая технология пайки не обеспечивает качественного соединения деталей под углом, отличным от 90о. Тем не менее, решение проблемы было найдено. В данном случае отдельные отрезки трубы соединяются между собой с помощью хитроумной системы замков без какой-либо пайки или проклейки.

Купольная теплица из ПВХ труб

В данном случае строится теплица с диаметром основания 5 м и высотой купола 2,5 м. В качестве основного материала для изготовления секции используется полипропиленовая труба в полтора дюйма и длиной 115-120 см. На противоположных концах трубы выполняется сверление отверстия диаметром 6 мм. Размер не имеет значения, главное, чтобы через отверстие можно было без проблем пропустить тонкий полиэфирный шнур или канатик.

Схема сборки соединения

Детали соединяются между собой с помощью замка. Каждый такой узел представляет собой отрезок полипропиленовой трубы большого диаметра, 90-100 мм, с тремя отверстиями. Внутри большого корпуса вставляется отрезок двухдюймовой трубы, в нем также сверлится отверстие, но уже маленького размера, 6-8 мм. Эта часть замка необходима для того, чтобы обеспечить фиксацию вставленного торца длинной заготовки.

Важно! Секрет соединения довольно прост, длинные трубы вставляются в отверстия, вырезанные в корпусе замка. С помощью шнура торцы связываются с внутренней кольцевой вставкой

Соединение получается достаточно мягкое, но при этом прочное, чтобы обеспечить надежное удержание каркаса купольной теплицы в требуемом положении.

Собираем купол из полипропиленовых труб

На заранее подготовленной площадке выкладываем кольцо из заготовленных отрезков полипропиленовых труб. Заготовки на соединяемых между собой замками концах связываем так, чтобы боковая поверхность была обращена вверх.

Далее выкладываем и вставляем в замки вертикальные детали первого яруса. Аналогичным способом соединяем между собой треугольники, в вершины вставляем замки, горизонтальными перемычками формируем кольцо следующего яруса. Все соединения только связкой.

В итоге получаем купол из полипропиленовых труб, свод закрывается пятью отрезками половинной длины.

Больше всего времени уходит на обвязку в замках

Укладываем облицовку теплицы

Поверхность купола будет закрыта одним сплошным листом полиэтиленовой пленки. Заготовку приходится затягивать на купольную поверхность с помощью помощников и нескольких шнуров, приклеенных к кромке материала.

После того как материал был полностью расправлен на каркасе, его фиксируют на замках с помощью грибков с металлической резьбовой ножкой и круглыми пластиковыми шайбами. Нужно лишь проколоть пленку, установить и прижать шляпку грибка к замку, изнутри ставим шайбу и затягиваем металлической гайкой.

В итоге получилась конструкция, которую легко могут поднять три взрослых человека. Такую теплицу купольной формы можно собрать на сезон, а по завершению разобрать и сложить на хранение на даче. Общие затраты на постройку в среднем получаются в 4-5 раз меньше, чем при использовании простейшего деревянного каркаса.

Из каких материалов построить

Для изготовления купольной постройки используют металлические и пластиковые трубы, алюминиевый профиль и деревянный брус. Выбор конкретного материала зависит от размеров будущей теплицы, ее формы, типа остекления и еще множества разных деталей.

Если требуется построить купольную теплицу, которая одновременно будет служить оранжереей, то лучше всего использовать деревянный брус, а в качестве остекления поликарбонат. Дизайн и внешний вид такого купола заметно эффектнее металлических или пластиковых конструкций, но есть одна трудность. Дело в том, что соединять отрезки бруса с помощью саморезов или шпонок в данном конкретном случае невозможно, стыковка элементов треугольников или шестигранных секций выполняется с помощью специальных металлических накладок и кронштейнов. Конструкция в целом получается достаточно жесткой, но трудоемкость выполнения работ возрастает на два порядка.

Варианты замков для деревянных купольных теплиц под поликарбонат

Достаточно привлекательно выглядит купольная теплица, собранная из алюминиевого профиля со стеклянной облицовкой поверхности. Сделать такую конструкцию без грамотного расчета достаточно сложно, поэтому металлические каркасы купольного типа лучше всего заказывать у специализированных организаций.

Купольная теплица из стальных труб строится гораздо быстрее деревянной

Наиболее доступной для изготовления своими руками считается купольная теплица из водопроводных полипропиленовых труб. Многие специалисты вообще ставят под сомнение возможность сборки прочного каркаса из ПВХ или ПНД трубы, но, как показывает практика, подобные купола собираются и используются в качестве теплиц в течение многих лет с минимальным ремонтом.

Можно выбрать свой материал облицовки и технологию соединения, один из таких методов сборки теплицы купола приведен на видео:

Как построить купольную теплицу

Когда дело доходит до садоводства в холодном климате, необходима теплица. Это продлевает вегетационный период и дает растениям намного больше тепла. Теплица также может быть отличным местом для отдыха в прохладные весенние дни и летние ночи.

Купольная теплица, которую предлагает построить автор, имеет:

• Уникальную, легкую структуру
• Конструкция стабильно держится на ветру и под снегом
• Оптимальное поглощение света
• Поскольку нет фундамента, эта структура может быть переносной или временной, не нужно никаких разрешений для установки.

Как собрать теплицу своими руками, а также перечень материалов вы можете прочитать в инструкции на сайте, ссылка под галереей.

Источник фото: northernhomestead.com/how-to-build-a-geodome-greenhouse/

Здесь представлена вторая версия купольной теплицы. Чем она отличается от первой и почему ее решили переделать. Во-первых, конусное соединение, использованное в первом куполе, не подходило для большой снеговой нагрузки, и у некоторых пользователей геодезические купола были разрушены под снеговой нагрузкой. Во-вторых, эта версия не требует сложных разрезов для соединений. К тому же, автор хотел найти более простой способ построить купольную теплицу.

Улучшенная версия значительно прочнее, что является критически важной частью всей конструкции. Про особенности этой теплицы можно прочитать на сайте, ссылка под галереей

Про особенности этой теплицы можно прочитать на сайте, ссылка под галереей.

Источник фото: northernhomestead.com/how-to-build-a-geodesic-dome-greenhouse-version-2/

Выращивание растений в купольной теплице

Выращивание тепличного сада в холодном климате похоже на перемещение части вашего сада на юг.  Хорошая почва, месторасположение, регулирование температуры, вода и правильные растения делают это место интересным для выращивания. Как на открытой грядке, почва — это сердце тепличного огорода. Если можете, постройте свою теплицу на хорошем грунте. Хорошая почва, покрытая теплицей, быстро прогреется весной и станет отличным местом для выращивания растений. Чтобы сохранить эту хорошую почву в вашей теплице на долгие годы, нужно приложить некоторые усилия. Поскольку теплица является замкнутой средой, почва не будет восстанавливаться так быстро, как на открытой грядке. Нет ветра, чтобы сдувать жуков, и нет хорошего дождя, чтобы смыть накопившиеся излишки минералов. Вы должны будете сделать это самостоятельно. Подробнее про выращивание, температуру и водоснабжение в купольной теплице читайте на сайте.

Источник фото: northernhomestead.com/growing-a-greenhouse-garden/

Купол для грядки

Вы можете построить геодезический купол, используя старые ограды, петельки, веревки, обильное количество клея и большой шпагат. Это очень весело, но сложно и отнимет много времени.

Сегодня можно купить все, здесь показано, как собрать купол для грядки из готового комплекта. Конечно, есть разные цены и комплектации, но основные нюансы, как собрать купол, все равно будут похожи. Например, здесь использовали 1,5 метровые ручки диаметром 27 мм.

Нужно было отрезать:

• 30 х коротких палочек размером 1005 мм
• 35 длинных палочек размером 1148 мм

Если вы хотите использовать другую древесину, ищите деревянные столбы диаметром от 20 до 32 мм или рейки с максимальной шириной 32 мм (вы можете сделать шире, но это стандартное правило). А если хотите сделать купол теплицы другого размера, просто воспользуйтесь калькулятором, чтобы найти 2 необходимые длины.

Подробней про сборку купола можно прочитать на сайте, если все таки будете покупать готовый комплект, возможно, эти советы пригодятся.

Источник фото: www.instructables.com/id/Build-a-Geodesic-Dome-Fruit-Cage-With-Hubs/

Теплица с куполом из труб

Это инструкция поможет вам поэтапно построить теплицу с геодезическим куполом из труб ПВХ своими руками.

Вы можете купить готовые комплекты, и сами собрать, которые значительно дороже, или  можете сделать это самостоятельно. Есть онлайн калькуляторы, которые помогут вам рассчитать необходимые размеры для создания купола идеального размера для ваших растений. А чтобы узнать, как сделать теплицу с куполом из ПВХ труб, ссылка на сайт под галереей.

Источник фото: www.instructables.com/id/Geo-decent-Dome-Green-House/

Пошаговая инструкция

В первую очередь выберите участок под парник, хорошенько его разровняйте, а затем накройте геотекстилем, чтобы предотвратить рост сорняков. Осуществите разметку, а также сделайте гравийную отсыпку. Следующий этап – сборка каркаса. Все необходимые детали скрепите между собой металлическими дугами или скобами.

Согласно показателям геодезического калькулятора нужно смонтировать все ключевые части каркаса начиная с нижнего яруса и заканчивая верхним. Не забудьте о том, что в верхнем ярусе должны присутствовать форточки для естественной вентиляции. Укрывной материал нарезается и затем фиксируется по ячейкам. Когда круглая домашняя теплица построена, вам остается лишь оборудовать ее всем необходимым изнутри.

Обустройство внутри

После того как вы полностью построили теплицу, можете приступать и к внутреннему обустройству конструкции, т. е. формировать грядки. Как правило, грядки обустраиваются по периметру сооружения. Сделайте простые деревянные бортики и засыпьте грядки грунтом.

Многие садоводы все же приспосабливаются и создают даже в купольной теплице отличные полки для растений. Такие полки можно сделать самостоятельно либо заказать и подвесить к каркасу.

Неплохо, если вы обустроите в купольной теплице и капельный полив. Если планируете использовать конструкцию зимой и желаете провести отопление, то помните, что все трубы должны находиться под грядками. Для экономии тепла установите посередине теплицы емкость с водой – она (емкость) будет сохранять и отдавать тепловую энергию по мере необходимости. Также вы сможете использовать эту воду для полива растений.

Теперь вы – счастливый обладатель одной из самых прочных теплиц, которые только можно создать на участке. Во время высадки растений помните: хотя купольная теплица по сравнению с другими типами сооружений прогревается равномерно, все же самой эффективной для выращивания считается южная сторона. А рассаду следует высаживать по следующей схеме: у стен – низкорослые сорта, ближе к центру – высокорослые. Эти простые правила позволят вам достичь наилучших результатов при выращивании плодово-ягодных культур в купольной теплице.

Видео — Купольная теплица-вегетарий Vitamin-Z

Купольная теплица, которую также называют геодезической, выделяется среди других построек закрытого грунта своим необычным внешним видом. Фактически, она похожа на круглую прозрачную беседку, но на самом деле такая форма имеет не только эстетическую, но и практическую ценность. Благодаря особенностям каркаса и покрытия, выращивать овощи в подобной постройке можно практически круглогодично, а растениям всегда будет хватать естественного солнечного освещения.

Построить купольную теплицу своими руками сложнее, чем двухскатную или арочную конструкцию, но все ваши усилия будут вознаграждены богатым урожаем и привлекательным внешним видом постройки. Из этой статьи вы узнаете, какими особенностями, преимуществами и недостатками обладает геодезический купол, и как его правильно построить своими руками.

Недостатки

Несмотря на достоинства, у купольных теплиц имеются свои недостатки, о которых не нужно умалчивать.

Минусы конструкции:

1. Если появится желание установить полки внутри сферической формы, то это будет сделать сложно. Придется монтировать дополнительные стойки.
2. Каркас купольной теплицы собирают из большого количества треугольных элементов, а это чревато выходом тепла через стыки. Для сохранения нужного микроклимата придется заделывать все щели, а на это потребуется время и силы.
3. При изготовлении конструкции своими руками придется выполнять расчеты, если человек несилен в математике, сделать это сложно. Хотя в современных условиях можно воспользоваться геодезическими калькуляторами.
4. При изготовлении треугольных элементов тоже придется немало повозиться, чтобы конструкция смотрелась эстетично и вписалась в дизайн участка.
5. Изготавливая детали купольной теплицы, нужно быть предельно внимательными, чтобы они плотно стыковались. В противном случае не получится собрать купольную теплицу.

Важно! Выбирая параметры сооружения, нужно учитывать рост человека, которому в ней работать. Именно поэтому при расчете купольной теплицы ориентируются на диаметр не менее 4 метров

Монтаж геодезического купола из профильной трубы

Перед тем, как собрать купол из треугольных элементов, нужно соорудить небольшое основание для будущей теплицы. Для этого из дерева или другого доступного материала по периметру будущей постройки возводят небольшую стенку в форме многоугольника

Важно, что чем больше углов будет у основания, тем лучше, так как в данном случае размер одного треугольника для купола будет меньше, а сделать и прикрепить его будет гораздо проще (рисунок 4)

Самым подходящим вариантом основания считается многоугольник на 10-12 углов. Высота также должна быть оптимальной: порядка 60-80 см. Если этот показатель будет ниже, ухаживать за растениями будет неудобно.

Монтаж купола представляет собой установку и соединение заранее подготовленных треугольников между собой. В качестве строительного материала часто используют небольшие деревянные бруски, но для более надежной конструкции лучше использовать профильную трубу. Она отличается достаточной прочностью, но при этом ее легко можно разрезать на нужное количество частей определенной длины.

Рисунок 4. Процесс сборки каркаса

Сборку каркаса производят снизу вверх. Сначала к фундаменту или земле крепят широкую нижнюю часть треугольников так, чтобы острый угол отходил перпендикулярно вверх. Далее установленные треугольники соединяются с остальными элементами, формируя из них многоугольник. Соединяя все элементы таким способом, постепенно добираются до верхней части купола. Именно здесь рекомендуется делать форточки для проветривания. Их можно прикрепить с помощью обычных петель, или, если у вас есть финансовая возможность, оборудовать автоматикой.

Крепление элементов осуществляют с помощью саморезов по дереву или металлу (в зависимости от выбранного материала). Треугольники, которые находятся на нижем ярусе, соединяют с фундаментом при помощи скоб.

Обшиваем каркас поликарбонатом

В качестве покрытия для геодезических куполов можно использовать практически любой укрывной материал. Самый дешевый – обычная плотная полиэтиленовая пленка, которую крепят к каркасу с помощью гвоздей и специальных прижимных планок.

Если вы выбрали в качестве покрытия стекло, для крепления вам дополнительно понадобятся тонкие штапики и небольшие гвозди. Кроме того, вам понадобится стеклорез, с помощью которого осуществляется раскрой листового стекла на детали нужного размера. Поскольку этот процесс представляет некоторые сложности и требует определенного опыта в работе со стеклорезом, предпочтение лучше отдавать поликарбонату. Дело в том, что раскрой стеклянных деталей нужно проводить очень точно, разрезая стекло одним движением. Если вы захотите позже подровнять деталь, стекло может потерять прочность.

Поликарбонат считается оптимальным вариантом для покрытия геодезических куполов. Во-первых, этот материал достаточно прочный и хорошо выдерживает негативное воздействие атмосферных явлений. Во-вторых, он прозрачный и пропускает солнечные лучи всех необходимых спектров для полноценного развития растений. Кроме того, разрезать листы поликарбоната на части гораздо легче, а для крепления материала к каркасу используются обычные саморезы.

Как изготовить купольную теплицу своими руками?

Материалы

Чтобы собрать теплицу в виде купола самостоятельно, нужно в первую очередь определиться с необходимыми для этого материалами.

Для каркаса следует использовать дерево или металл. Причем последний следует рассматривать только при наличии сварочного аппарата и специфических навыков сварщика. В противном случае лучше отдать предпочтение обычным деревянным брускам с определенными срезами и нужной длиной или полипропиленовым трубам.

Также для создания каркаса и фундамента нужны асбестоцементные трубы.

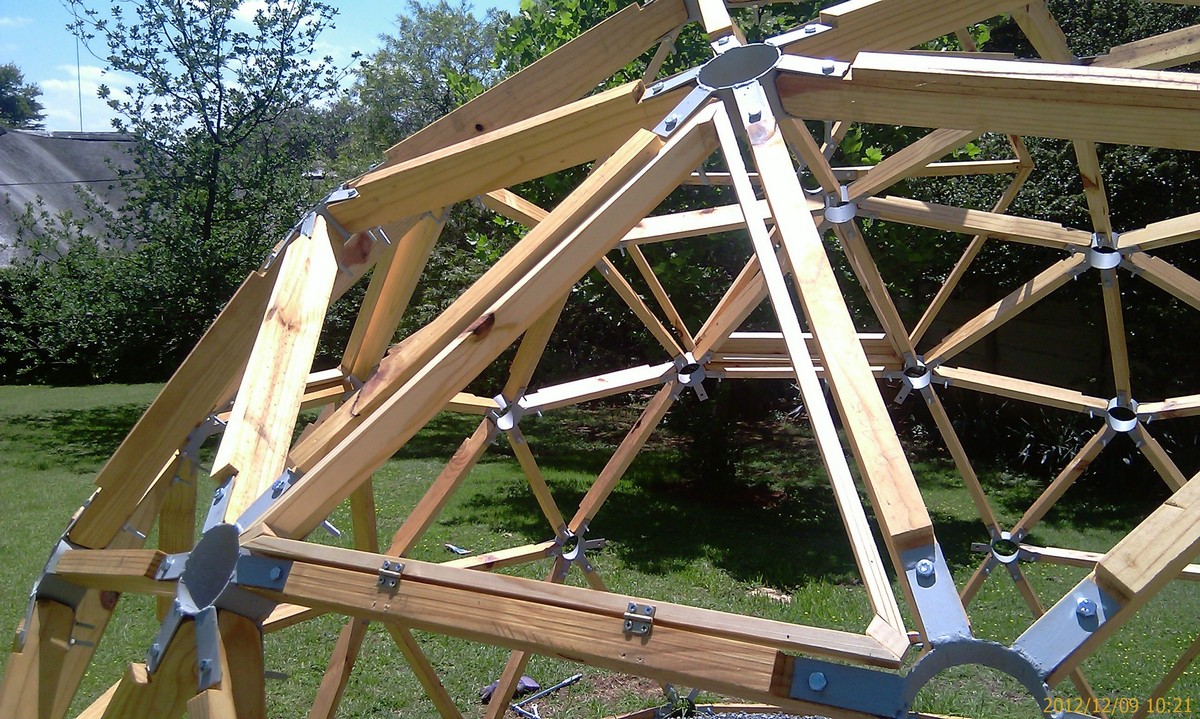

Для соединения деталей треугольников понадобятся лепестковые коннекторы с 4, 5 или 6 лепестками.

В качестве укрывного материала подойдут: пленка, стекло и поликарбонат. Проще всего работать именно с поликарбонатом, к тому же он обладает массой преимуществ перед стеклом и полиэтиленом.

Для скрепления деталей потребуются саморезы, болты и гайки, а для установки и использования дверей и форточек – ручки и навесы.

Инструменты

Для постройки купольной теплицы нужно подготовить:

• лопату (для выравнивания участка под сооружение и снятия верхнего слоя грунта);
• шуруповерт;
• рулетку;
• циркулярную пилу;
• электролобзик;
• строительный уровень;
• сверлильный станок;
• карандаш или маркер.

Расчет геодезического купола

Выяснить размеры и необходимое количество сегментов конструкции без проведения предварительных расчетов не удастся. Для этого следует воспользоваться простой формулой определения площади сферического купола S = 3.14 * r². Реальная площадь теплицы окажется чуть меньше, но незначительно.

При высоте 1/2 диаметра формула превратится в S = 2*3.14 * r². Так, при диаметре купола в 4 метра и в высоте в 2 метра в нее войдут примерно 35 треугольников с длиной  ребра 1,23 метра и около 30 треугольников  по 1,09 метра.

Чертежи и проекты

Крайне важно изготавливать детали с особой точностью, в противном случае конструкция будет некачественной из-за большого количества щелей. При этом нужно учитывать не только длину элементов, но и углы срезов

С примерами чертежей и проектов теплицы-купола вы можете ознакомиться здесь:

Пошаговая инструкция

Когда все элементы и инструменты подготовлены, можно приступать к процессу строительства. Для создания деревянной теплицы нужно последовательно выполнить следующие действия.

1. Выбрать место для установки. Выровнять его и удалить верхний слой почвы, чтобы не затоптать во время стройки.
2. При помощи специального диска напилить асбестоцементные трубы на 10 отрезков по 1,65 метра.
3. Пробурить в земле углубления для опор глубиной около 1 метра.
4. Установить опоры.
5. Напилить из бруса 100*50 мм необходимое количество элементов для каркаса.
6. Пропитать бруски средством против вредителей.
7. Напилить «пяточки» для соединения основания теплицы с деталями опор и скрепить их с брусками.
8. Вставить «пяточки» в трубы. Сверху разместить детали основания, выровнять и состыковать. Закопать углубления с трубами.
9. Из бруса 50*50 мм напилить необходимое количество отрезков для ребер каркаса.
10. По краям заготовок сделать пропилы для коннекторов – со спрятанными металлическими элементами теплица изнутри будет выглядеть более привлекательно.
11. Обработать все деревянные детали антисептиком и дать просохнуть на свежем воздухе.
12. Установить в стыках на основании теплицы коннекторы, закрепляя элементы болтами.
13. Состыковать и собрать в единое целое детали каркаса, не забыв оставить место для двери (проем для него следует собрать из бруса 100*50 мм).
14. Обшить цоколь доской и, в случае необходимости, утеплить.
15. Из отдельных деревянных элементов собрать треугольные форточки, чуть меньшие, чем треугольники каркаса.
16. Закрепить форточки при помощи навесов так, чтобы они открывались сверху вниз.
17. Изготовить из бруса 50*50 мм дверь и установить ее при помощи навесов на место.
18. Обшить теплицу поликарбонатом, нарезая его на нужные курсы и закрепляя при помощи саморезов и гаек к каркасу.

Все, круглая теплица-купол почти готова – остается лишь провести все необходимые системы и обустроить грядки.

С видео строительства и сборки круглой купольной теплицы вы можете ознакомиться здесь:

Типы соединения каркаса купольных конструкций

Разделяют бесконнекторное и соединение элементов каркаса с помощью коннекторов.

Бесконнекторное соединение рёбер каркаса

Бесконнекторный способ можно условно поделить на три вида:

• в качестве элементов каркаса используются точно подогнанные бруски;
• каркас составляется из легких металлических либо пластиковых трубок;
• купол собирается из готовых панелей треугольной формы.

Если трубчатый каркас и готовые панели относятся скорее к заводским изделиям, то каркас из подогнанных элементов можно возвести своими руками. На изображении показан процесс соединения рёбер с помощью обычных шурупов.

безконнекторное соединение купольных конструкций

Это довольно трудоёмкое занятие, которое требует немалого опыта работы с древесиной и хорошего набора инструментов. Поэтому большой популярностью пользуется альтернативный вариант, а именно соединение бруса с помощью коннекторов.

Похожие записи:

Самодельный паяльник своими руками в домашних условиях Газовые горелки и их типы Куда сдать алюминиевые банки, цены за штуку и за 1 кг в пунктах приема Приспособление для переноски гипсокартона: просто и удобно Особенности цементации стали в промышленных и домашних условиях Как починить механический карандаш?
