Электронный латр своими руками схема, что такое латер?

Техника безопасности при работе с ЛАТРом

Хочется также добавить пару слов о технике безопасности. Есть ЛАТРы без гальванической развязки. Это означает, что фазный провод из сети идет прямо на выход такого ЛАТРа. Схема ЛАТРа без гальванической развязки выглядит вот так:

В этом случае на выходной клемме ЛАТРа может появиться напряжение сети 220 Вольт с вероятностью 50/50. Все зависит от того, как вы воткнете сетевую вилку ЛАТРа в розетку 220 Вольт.

Если присмотреться к схемотехническому изображению на самой лицевой панели ЛАТРа Ресанта, то можно увидеть, что клемма “Х” и “х” (те, которые два нижних) связаны между собой проводником.

То есть если на клемме “Х” фаза, то и на клемме “х” тоже будет фаза! Вы ведь не будете каждый раз замерять фазу в розетке, чтобы воткнуть правильно вилку? Поэтому БУДЬТЕ крайне ОСТОРОЖНЫ! Старайтесь не задевать голыми руками выходные клеммы ЛАТРа!

В принципе я задевал и ничего со мной такого не произошло. Дело оказалось в том, что у меня деревянный пол, который почти является диэлектриком. Замерял напряжение между мной и фазой – вышло около 40 Вольт. Поэтому я и не чувствовал эти 40 Вольт. Если бы я взялся одной рукой за батарею или встал бы голыми ногами на землю, а другой рукой взялся бы за выход “х” ЛАТРа, то меня тряхануло бы очень и очень сильно, так как через меня бы прошли все полноценные 220 Вольт.

Что представляет собой прибор

Стоит упомянуть, что лабораторные автотрансформаторы (ЛАТР) широко использовались еще полвека тому назад. Прежние варианты прибора обладали токосъемным контактом, который был расположен на вторичной обмотке. Это позволяло плавно изменять выходное напряжение (его значение).

Если подключались всевозможные лабораторные приборы, был вариант оперативной смены напряжения. Например, при необходимости легко можно было повлиять на степень нагрева паяльника, регулировать яркость освещения, обороты электродвигателя и многое другое. Вот такой своеобразный регулирующий блок питания.

Рисунок 1. Схема простого варианта ЛАТРа.

Нынешний вариант ЛАТРа обладает различными модификациями. В целом его можно считать трансформатором, в котором происходит трансформация переменного напряжения одной величины в переменное напряжение другой. Устройство широко используется в качестве стабилизатора напряжения. Основной особенностью является возможность изменения напряжения на выходе из прибора. ЛАТРы бывают нескольких вариантов исполнения:

• однофазного;
• трехфазного.

Трехфазный вариант представляет собой вмонтированные в едином корпусе три однофазных лабораторных автотрансформатора. Кстати, желающих стать обладателем трехфазного варианта значительно меньше.

Необходимые параметры при выборе ЛАТРа

Сила тока, проходящего через обмотки автотрансформатора, зависит от двух величин: мощности нагрузки и выходного напряжения.

То есть, подключая то или иное оборудование (нагрузку) с разной потребляемой мощностью и регулируя с помощью поворотной ручки напряжение на выходе ЛАТР, величина тока изменяется. Итак, чтобы не превысить максимально допустимый ток ЛАТР, все манипуляции с устройством нужно проводить осознанно, понимая значение каждой величины и постоянно контролируя ток по формуле.

Основным критерием выбора модели LATR является ток, который будет протекать через нее. В паспорте указывается максимальный ток для каждой модели стабилизаторов напряжения. Например, у модели SUNTEK 5000 максимальный ток составляет 20 Ампер. То есть, если потребитель используется при напряжении 250 Вольт, 250 умножаем на 20 и получаем допустимую мощность 5000 Вт. Но! Если вы хотите использовать 100-вольтный LATR, максимальный ток останется прежним, 20 ампер, поэтому максимальная мощность будет 100 умноженная на 20, что в сумме составит 2000 Вт. Этот закон должен всегда использоваться для того, чтобы LATR функционировал долго и безупречно.

Как сделать электронный ЛАТР?

Основным поводом для создания электронного ЛАТРа своими руками является избыток на рынке электротоваров ненадежных регуляторов. Выходом из ситуации может быть образец промышленного типа, но такие экземпляры стоят дорого и обладают внушительными габаритами, что затрудняет его использование в домашних условиях.

Схема устройства электронного ЛАТРа.

Что представляет собой прибор

Стоит упомянуть, что лабораторные автотрансформаторы (ЛАТР) широко использовались еще полвека тому назад. Прежние варианты прибора обладали токосъемным контактом, который был расположен на вторичной обмотке. Это позволяло плавно изменять выходное напряжение (его значение).

Если подключались всевозможные лабораторные приборы, был вариант оперативной смены напряжения. Например, при необходимости легко можно было повлиять на степень нагрева паяльника, регулировать яркость освещения, обороты электродвигателя и многое другое. Вот такой своеобразный регулирующий блок питания.

Рисунок 1. Схема простого варианта ЛАТРа.

Нынешний вариант ЛАТРа обладает различными модификациями. В целом его можно считать трансформатором, в котором происходит трансформация переменного напряжения одной величины в переменное напряжение другой. Устройство широко используется в качестве стабилизатора напряжения. Основной особенностью является возможность изменения напряжения на выходе из прибора. ЛАТРы бывают нескольких вариантов исполнения:

• однофазного;
• трехфазного.

Трехфазный вариант представляет собой вмонтированные в едином корпусе три однофазных лабораторных автотрансформатора. Кстати, желающих стать обладателем трехфазного варианта значительно меньше.

Простой прибор для регулирования

Существует весьма простенький вариант ЛАТРа, который доступен даже для начинающих, его схема изображена на рис. 1. Регулируемый таким прибором диапазон напряжений находится в пределах 0-220 вольт. Данный самодельный регулятор обладает мощностью 25-500 Вт. Увеличение мощности устройства может быть проведено посредством установки тиристоров VD1 и VD2 на радиаторы.

Полупроводниковые приборы (речь идет о тиристорах ВД1 и ВД2) следует подключить параллельно с нагрузкой R1. Пропускаемый ими ток имеет противоположные направления.

Когда прибор включается в сеть, тиристоры остаются закрытыми, в отличие от конденсаторов С1 и С2, зарядка которых производится резистором R5.

Если есть потребность, с помощью резистора R5 можно изменить напряжение, которое получается во время нагрузки. Резистор и конденсаторы создают фазосдвигающую цепь.

Рисунок 2. ЛАТР с биполярным транзистором.

Фазосдвигающая цепь — это электрический четырехполюсник, гармонический сигнал на выходе которого сдвигается по фазе относительно входного сигнала. Распространены в САУ в качестве устройств корректировки, которые обеспечивают устойчивость и необходимое качество управления. Частными случаями являются дифференцирующие и интегрирующие цепи.

Данное техническое решение позволяет использовать для нагрузки не половинную мощность, а полную. Достигается это благодаря тому, что используются оба полупериода переменного тока.

К недостаткам можно отнести форму переменного напряжения на нагрузке. В этом варианте она не строго синусоидальная. Специфика работы полупроводниковых приборов является основной причиной. Наличие такой особенности способно вызвать помехи в сети. Но их можно устранить путем дополнительной установки дросселей (фильтров последовательной нагрузки) на схему. Такие фильтры можно найти даже в неисправном телевизоре.

Регулятор напряжения: вариант с трансформатором

Лабораторный автотрансформатор, который не станет причиной помех в сети и способный на выходе давать синусоидальное напряжение, устроен немного сложнее предыдущего.

Его схема (рис. 2) содержит биполярный транзистор VТ1. Он выступает в роли регулирующего элемента в таком устройстве. Мощность этого транзистора определяется в зависимости от необходимой нагрузки. В схеме он включен последовательно с нагрузкой и функционирует как реостат. Такой вариант предоставляет способность производить регулировку рабочего напряжения как во время активных, так и реактивных нагрузок.

К сожалению, и тут имеется свой недостаток. Он заключается в том, что задействованный регулирующий транзистор выделяет слишком большое количество тепла. Чтобы устранить его, понадобится теплоотводящий радиатор, который будет обладать достаточной мощностью. В данном случае площадь такого радиатора должна составлять как минимум 250 см².

Преимущества и недостатки

Автотрансформатор использует только одну обмотку на фазу. Этим объясняются его достоинства и ограничения.

1. Для коэффициента трансформации, равного двум, габариты изделия будет приблизительно вполовину меньше, чем соответствующие размеры двухобмоточного трансформатора. С уменьшением коэффициента трансформации снижение габаритных размеров будет меньше.
2. Автотрансформатор эффективнее, чем обычный двухобмоточный. Это происходит из-за меньших значений омических потерь и потерь в сердечнике.
3. Трансформаторы описываемого класса отличаются лучшим регулированием напряжения, что связано со сниженным падением напряжения, и с уменьшением реактивного сопротивления в одиночной обмотке.

1. Из-за наличия электрической проводимости в первичной и вторичной обмотке нагрузка на низковольтную цепь возрастает. Чтобы избежать пробоя, приходится проектировать устройство с достаточным запасом по передаваемой мощности.
2. Поток рассеяния между первичной и вторичной обмотками мал и, следовательно, полное сопротивление – низкое. При возникшей неисправности это приведёт к более сильным токам короткого замыкания.
3. Соединения на первичной и вторичной обмотке должны быть одинаковыми (за исключением случаев использования соединений типа «звезда»). Таким образом, при реализации другого типа соединения – «треугольник-треугольник» – возникнут осложнения, обусловленные изменением угла первичной и вторичной фазы.
4. В случае соединения по схеме «звезда-звезда» при общей нейтрали её заземление возможно только с одной стороны. Это усложняет уравновешивание электромагнитного баланса обмотки при наличии нескольких отводов разного напряжения.

Автотрансформаторы эффективнее в применении с устройствами, выходная реактивная мощность которых при эксплуатации мало изменяется. В этом случае для их изготовления требуется меньше дефицитной меди, потери в сердечнике невелики, а изменение напряжения происходит быстрее, чем у двухобмоточных приборов той же мощности.

http://pomegerim.ru/izmeritelnye-pribory/laboratornyi-avtotransformator-latr.phphttp://protransformatory.ru/sdelay-sam/latr-svoimi-rukamihttp://ofaze.ru/elektrooborudovanie/latrhttp://we.easyelectronics.ru/Celeron/moi-podelki-latr-3a-vh127220v-vyh0250v-snabzhen-voltmetrom-i-predohranitelyami-razemy-kompyuternye-setevye-i-zazhimy-banan-vosstanovlen-i-peredelan-iz-ruchnogo-stabilizatora-leto-2011.htmlhttp://ofaze.ru/elektrooborudovanie/latr

ЛАТР (Лабораторный автотрансформатор)

Что такое ЛАТР

Помните, мы как-то с вами рассматривали блок питания и даже делали его сами. Блок питания выдавал нам постоянное напряжение от нуля и до какого-то значения, которое, конечно же, зависит от крутизны блока питания. Согласитесь, очень удобная штука. Но есть один минус – он нам выдает только постоянное напряжение.

Но, раз есть блок питания на постоянное напряжение, то должен быть блок питания и на переменное напряжение. И называется такой блок питания лабораторный автотрансформатор или сокращенно ЛАТР. Что это за вещь и с чем ее едят?

ЛАТР – это тот же трансформатор. Он преобразовывает переменное напряжение одной величины в переменное напряжение другой величины. Но вся фишка в том, что мы можем менять при необходимости напряжение на выходе ЛАТРа.

Трехфазный ЛАТР – это три однофазных ЛАТРа, запиханные в один корпус.

Описание ЛАТРа РЕСАНТА

Давайте рассмотрим однофазный ЛАТР латвийского производства РЕСАНТА (читается по-русски) марки TDGC2-0.5 kVA.

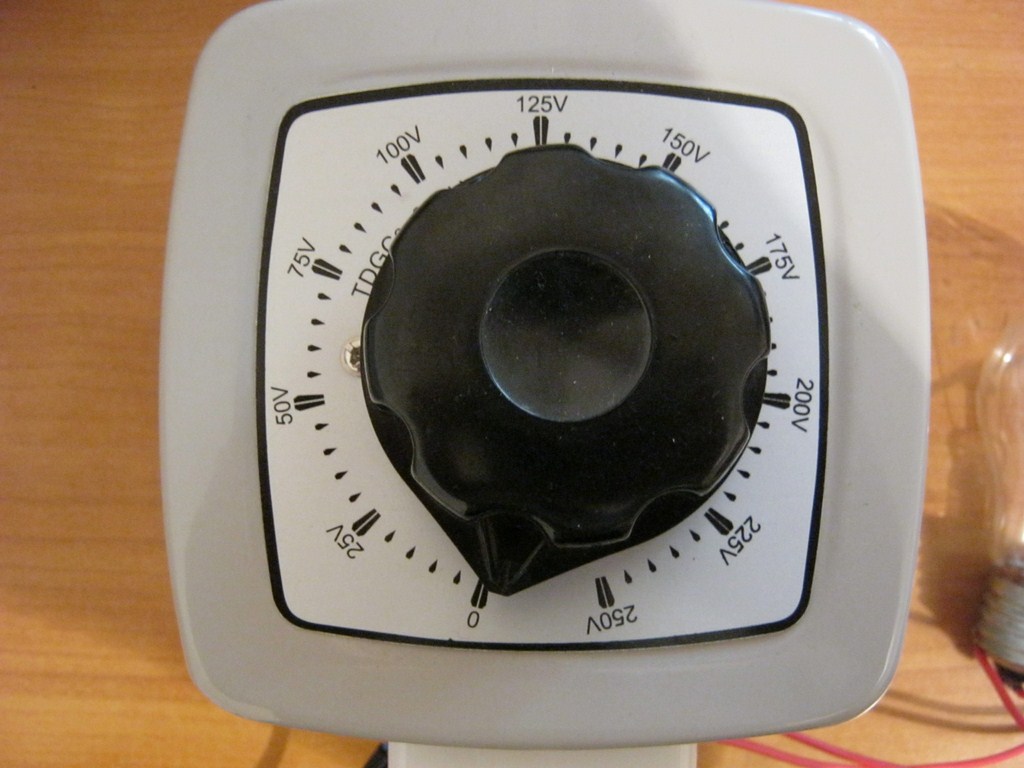

Сверху наш ЛАТР выглядит вот так:

Мы видим крутилку, с помощью которой можем выставлять нужное нам напряжение.

На лицевой стороне видим какое-то подобие вольтметра переменного напряжения. На клеммы слева заводим напряжение из розетки 220 Вольт, ну а с клемм справа выводим нужное нам напряжение, покрутив крутилку в нужном направлении ;-).

Работа ЛАТРа на практике

Давайте проведем опыты с лампочкой накаливания в 95 Ватт 220 Вольт. Для этого цепляем ее к клеммам справа.

Интересно, при каком напряжении начнет светится спираль лампочки? Давайте узнаем! Крутим крутилку, пока не заметим слабое свечение лампочки.

Смотрим на шкалу крутилки. 35 Вольт!

А вы знаете, что в США в розетке 110 Вольт? Интересно, как бы светилась наша лампочка в США? Выставляем 110 Вольт.

Светится, как говорится, в пол накала.

А вот теперь посмотрите, как она светится при 220 Вольтах

Дальше повышать напряжение нет смысла. Лампочку жалко.

Если хотите выставить напряжение с большой точностью, то конечно же, здесь не обойтись без мультиметра. Для этого ставим крутилку мультиметра на положение измерения переменного напряжения

Цепляемся и меряем переменное напряжение. Заодно подгоняем с помощью крутилки ЛАТРа нужное напряжение

Техника безопасности при работе с ЛАТРом

Хочется также добавить пару слов о технике безопасности. Есть ЛАТРы без гальванической развязки. Это означает, что фазный провод из сети идет прямо на выход ЛАТРа. Схема ЛАТРа без гальванической развязки выглядит вот так:

В этом случае на выходной клемме ЛАТРа может появиться напряжение сети 220 Вольт с вероятностью 50/50. Все зависит от того, как вы воткнете сетевую вилку ЛАТРа в розетку 220 Вольт.

Если присмотреться к схемотехническому изображению на самой лицевой панели ЛАТРа, то можно увидеть, что клемма “Х” и “х” (те, которые два нижних) связаны между собой простым проводом:

То есть если на клемме “Х” фаза, то и на клемме “х” тоже будет фаза! Вы ведь не будете каждый раз замерять фазу в розетке, чтобы воткнуть правильно вилку? Поэтому БУДЬТЕ крайне ОСТОРОЖНЫ! Старайтесь не задевать голыми руками выходные клеммы ЛАТРа!

В принципе я задевал и ничего со мной такого не произошло. Дело оказалось в том, что у меня деревянный пол, который почти является диэлектриком. Замерял напряжение между мной и фазой – вышло около 40 Вольт. Поэтому я и не чувствовал эти 40 Вольт. Если бы я взялся одной рукой за батарею или встал бы голыми ногами на землю, а другой рукой взялся бы за выход “х” ЛАТРа, то меня тряхануло бы очень сильно, так как через меня прошли бы полноценные 220 Вольт.

Разделительный трансформатор и ЛАТР

Есть также более безопасные виды ЛАТРов. В своем составе они имеют развязывающий трансформатор. Схема такого ЛАТРа выглядит примерно вот так:

Как мы видим, фазный провод изолирован от выходных клемм такого ЛАТРа, благодаря трансформатору, принцип работы которого вы можете прочитать в этой статье. В этом случае нас может тряхануть, если мы на выходе ЛАТРа с помощью крутилки выставим высокое напряжение и возьмемся сразу за два выходных провода ЛАТРа.

Заключение

ЛАТР – прибор очень полезный. Я бы посоветовал начинающему электронщику ЛАТР на 500 ВА. Такие ЛАТРы очень компактные и удобные. Работает ЛАТР по принципу трансформатора. Чем меньше витков во вторичной обмотке, тем меньше напряжение на выходе. Когда мы крутим крутилку, мы добавляем витки, а следовательно и напряжение. Принцип работы трансформатора подробно рассмотрен в этой статейке. Думаю, говорить про применение ЛАТРа нет смысла, так как он используется везде, где надо понизить переменное напряжения или даже чуточку его повысить.

Изготовление самодельного ЛАТРа

В продаже есть достаточно готовых устройств, но при необходимости его можно сделать самостоятельно. За основу лучше взять трансформатор на О- или Ш-образном магнитопроводе. Изготовление ЛАТРа на тороидальном железе сводится к его перемотке и требует очень высокой аккуратности при наматывании катушки.

Подготовка материала

Для изготовления регулируемого автотрансформатора необходимы:

• Магнитопровод. Его сечение определяет мощность автотрансформатора.
• Обмоточный провод. Его сечение зависит от мощности и потребляемого тока устройства.
• Термоустойчивый лак. Необходим для пропитки катушки после намотки проводов. Допускается замена масляной краской.
• Тряпичная изолента или киперная лента и корпус с закрепленными разъемами для подключения нагрузки и питания. Желательно разместить в корпусе цифровой или аналоговый вольтметр
• Многопозиционный переключатель. Его допустимый ток должен соответствовать току аппарата. При необходимости допускается производить переключение выводов автотрансформатора при помощи пускателей.

Расчет провода

Перед началом намотки катушки необходимо определить сечение провода и необходимое количество витков/вольт (n/v). Этот расчёт производится по поперечному сечению магнитопровода при помощи онлайн-калькуляторов или по специальным таблицам.

Если для изготовления устройства используется исправный трансформатор, то эти параметры определяются по имеющимся обмоткам:

• подключить трансформатор к сети 220В;
• вольтметром измерить выходное напряжение V;
• отключить аппарат;

• разобрать магнитопровод;
• размотать вторичную обмотку, считая количество витков N;
• по формуле n/v=N/V вычислить количество витков/вольт – основной параметр для расчета катушки;
• измерить сечение провода первичной обмотки.

Совет! Если первичная обмотка не была пропитана лаком и разматывается без нарушения изоляции, то допускается использовать её для намотки катушки автотрансформатора.

Схема

Перед началом работ составляется схема обмотки с указанием количества витков и напряжением на каждом из выводов. В отличие от обычного трансформатора автотрансформатор имеет только одну обмотку, которая изображается с одной из сторон черты, символизирующей магнитопровод.

Для расчетов витков необходимо определить число выводов. Оно зависит от количества положений многопозиционного переключателя. Один из отводов может совпадать с сетевым выводом:

• определить и указать на схеме напряжение V каждого из положений переключателя;
• рассчитать необходимое число витков между отводами по формуле N=(n/v)*(V²-V³), где V¹, V², V³ и т.д. – напряжение на последующих выводах;
• указать на схеме количество витком между каждыми из отводов.

Совет! При необходимости сделать повышающий автотрансформатор к первичной обмотке добавляется необходимое количество витков. Для этого допускается использовать провод, снятый со вторичной обмотки.

Намотка катушки

После выполнения всех расчётов производится намотка катушки. Она выполняется на готовом или специально изготовленном каркасе вручную или при помощи намоточного станка:

• наматывается необходимое число витков в секции;
• выполняется ответвление – из обмоточного провода, не обрывая его, делается петля длиной 5-20 см и скручивается в жгут;
• после изготовления отвода продолжается намотка катушки;
• операции 1-3 повторяются до завершения намотки;
• готовая обмотка закрепляется киперной лентой и покрывается лаком или краской.

Процесс сборки

После завершения намотки и высыхания лака производится сборка автотрансформатора:

• собирается магнитопровод;
• собранный аппарат устанавливается в корпус;
• подключаются многопозиционный переключатель и вольтметр;
• собранный автотрансформатор подключается к клеммам.

Проверка

После сборки работоспособность устройства необходимо проверить:

• первичная обмотка аппарата подключается к сети;
• измеряются напряжения при каждом из положений переключателя и данные сравниваются с расчетными;
• через 20 минут трансформатор отключается и проверяется на нагрев – при его отсутствии производятся повторные испытания под нагрузкой.

Принцип устройства

Автотрансформаторы характеризуются определенным устройством и принципом действия. Их первая обмотка является частью второго контура или наоборот. Такие цепи характеризуются электромагнитной и гальванической связью. Повышающий и понижающий агрегат применяются во многих сферах деятельности человека. Причем его характеристики определяются особенностями включения обмоток.

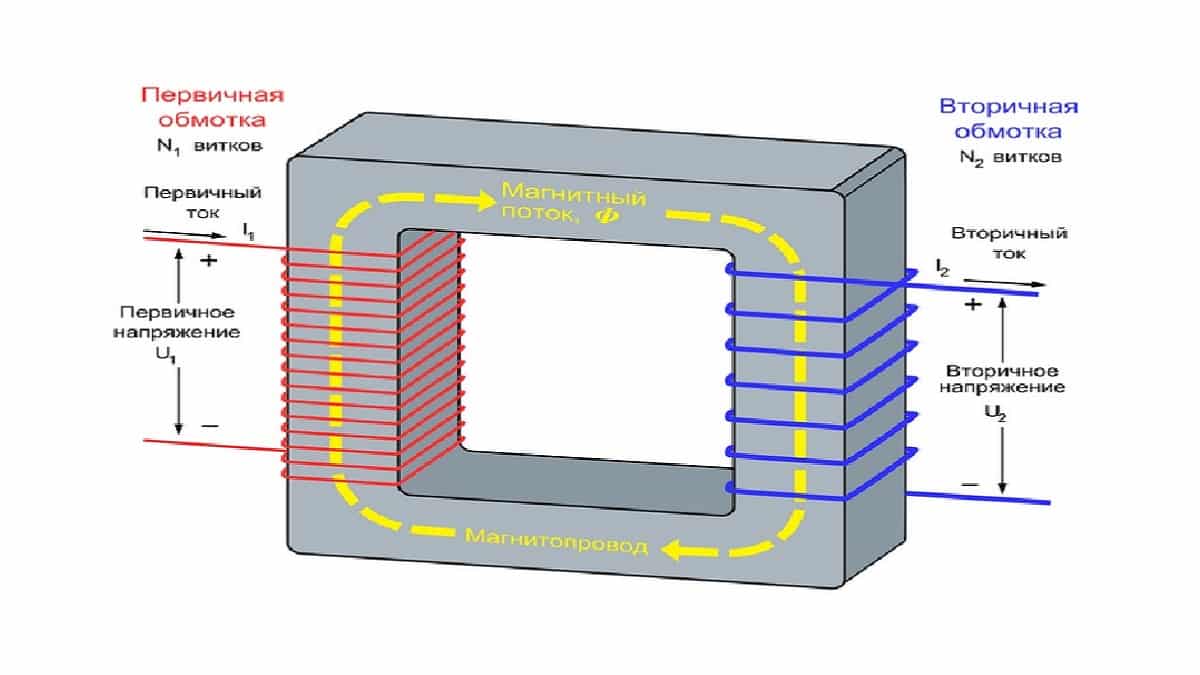

При подключении к катушке переменного тока в сердечнике определяется магнитный поток. В каждом из существующих витков в этот момент будет индуктироваться электродвижущая сила. Причем ее величина будет идентична.

Схема автотрансформатора объясняет принцип работы агрегата. При подсоединении нагрузки вторичный электрический поток будет перемещаться по обмотке. По этому же проводнику в этот момент движется и первичный ток. Оба потока геометрически складываются. Поэтому на обмотку станет подаваться совсем незначительный электрический ток.

Схема электронного прибора

Купить надежный ЛАТР при имеющемся ассортименте — задача не из легких. Слишком много низкокачественных изделий представлено на рынке. Как вариант, можно приобрести промышленный образец, но цены на него довольно высокие, да и габариты немаленькие. В этом случае более приемлемым вариантом будет создать автотрансформатор своими руками.

Необходимые для сборки материалы

Материалы, которые обязательно понадобятся для сборки самодельного электронного ЛАТРа на полевом транзисторе, следующие:

• медная проволока (обмотка);
• лак, обладающий термоустойчивостью;
• тряпичная изолента;
• магнитопровод (подойдет как стержневой, так и тороидальный тип);
• корпус с закрепленными разъемами, к которому будет подключаться питание и нагрузка.

Расчёт обмотки ЛАТРа

Для начала необходимо определиться, в каких пределах на тиристорах будет работать ЛАТР. Оптимальное значение питания сети — 220 В. Значения вторичных напряжений — соответственно, 127, 180 и 250 В. Мощность при таких параметрах не должна превышать 300 Вт. Но можно определить эти значения и самостоятельно, главное, чтобы всё друг другу соответствовало. Теперь нужно рассчитать обмотку. Рассчитывать её надо по большему току. Наибольшее значение тока можно получить, преобразовывая напряжение 200 В в 127 В. Автотрансформатор при таких условиях становится понижающим. Максимальный ток, который проходит в обмотке обеих сетей, рассчитывается следующим образом:

I = I2 — I1 = P / U2 — P / U1 (I, I2, I3 — токи в соответствующих участках цепи, A, P — мощность, Вт, U1, U2 — напряжения первичной и вторичной цепи, В).

Диаметр провода d рассчитывается по формуле:

d = 0,8 * √I

Существует специальная таблица, согласно которой определяется тип и сечение провода. Выбираются они с учётом расчётного тока и среднего значения плотности тока для ЛАТРа, равному 2 A/мм².

Формула для вычисления коэффициента трансформации n:

n = U1 / U2

Формула для вычисления расчётной мощности Pp:

Pp = P * k * (1 — 1/n) (k — коэффициент, учитывающий КПД автотрансформатора)

Дальше необходимо определить количество витков, приходящихся на 1 вольт. Для этого, во-первых, рассчитывается площадь поперечного сердечника S, а во-вторых, определяется тип магнитопровода:

S = √ Pp

W0 = m / S (W0 — количество витков, приходящихся на 1 вольт, m = 50 для стержневого и 35 для тороидального магнитопроводов).

При недостаточно высоком качестве стали значение W0 увеличивается на 20−30%. При расчёте витков оно увеличивается на 5−10%. Таким образом можно будет успешно избежать просадки напряжения. Для расчёта длины провода наматывается один виток на магнитопровод и измеряется его длина. Полученное значение умножается на максимальное количество витков и прибавляется по 25−30 сантиметров для каждого вывода к клемме.

Расчет провода

Автотрансформатор нецелесообразно использовать для больших трансформаций по следующим причинам:

• Большой риск получить токи, близкие к короткому замыканию. Это компенсируется специальными электронными схемами или дополнительным сопротивлением. Для маленьких нагрузок выгоднее использовать электронный ЛАТР.
• Теряются преимущества перед трансформаторами: высокий КПД, экономия проводника и стали, малые габариты и вес, стоимость.

Определяемся в каких пределах будет работать ЛАТР. Питание сети выбираем 220 В. В качестве вторичных напряжений выбираем 127, 180 и 250 В. Мощность ограничиваем в 300 Вт. Можете выбрать свои значения и произвести аналогичные расчеты на примере этой статьи.

Обмотка рассчитывается по большему току. Наибольший ток будет при преобразовании напряжения 220 в 127 В. Автотрансформатор в этом случае является понижающим, и к нему подходит схема 1. Исходя из предоставленной схемы, рассчитываем максимальный ток I проходящий в обмотке обеих цепей:

I = I2 – I1 = P / U2 – P / U1 = 300 / 127 – 300 / 220 = 1 А

• где I, I2, I3 – токи в соответствующих участках цепи, А;
• P – мощность, Вт;
• U1, U2 – напряжения первичной и вторичной цепи, В.

Диаметр провода рассчитываем по формуле:

d = 0,8 * √I = 1 мм.

Из таблицы 1 выбираем тип провода и сечение. Выбор делаем с учетом расчетного тока и среднего значения плотности тока для трансформаторов – 2 А/мм².

Коэффициент трансформации ЛАТРа n вычисляем по формуле:

n = U1 / U2 = 220 / 127 = 1,73

Для дальнейшего расчета вычисляем расчетную мощность Pр:

Pр = P * k * (1 – 1/n) = 300 * 1,2 * (1 – 1/1,73) = 151,92 Вт

где к – коэффициент, учитывающий КПД автотрансформатора.

Для определения количества витков приходящихся на 1 вольт, необходимо посчитать площадь поперечного сечения сердечника S и определиться с типом магнитопровода:

S = √ Pр = √ 151,92 = 12,325 см²

W0 = m / S = 35 / 12,325 = 2,839

• где W0 – количество витков, приходящихся на 1 вольт;
• m – 50 для стержневого и 35 для тороидального магнитопроводов.

Если сталь не очень высокого качества стоит увеличить значение W0 на 20-30 %. Так же при расчете витков следует увеличить их количество на 5-10 %, чтобы избежать просадки напряжения. Рассчитываем количество витков для выбранных напряжений 127, 180, 220 и 250 В:

w = W0 * U

Получаем 360, 511, 624 и 710 витков.

Для расчета длины провода обматываем один виток на магнитопровод и измеряем его длину. Затем умножаем на максимальное количество витков и прибавляем по 25-30 сантиметров для каждого вывода к клемме.

Подготовка к работе и подключение

После пребывания автотрансформатора в условиях низкой температуры, его нужно выдержать в условиях будущей эксплуатации как минимум 4 часа.

Перед подключением производится осмотр корпуса трансформатора на предмет отсутствия видимых внешних повреждений. После этого, схема подключения ЛАТР предполагает подключение кабеля нагрузки и сетевого кабеля. После всех подключений, осуществляется подача к автотрансформатору питающего напряжения.

Для того, чтобы подключение было выполнено правильно, при отключенной нагрузке, на шкале прибора устанавливается половинное значение напряжения. Затем, необходимо включить вольтметр, первый щуп соединить с нулевым проводом сети, а второй щуп должен контролировать напряжение на выходе автотрансформатора. На одном контакте напряжение будет иметь нулевое, а на втором контакте половинное значение. Это означает, что прибор подключен правильно. В случае неправильного подключения, напряжение на выходе будет таким же, как и в электрической сети, в пределах 220 вольт.

При подключении ЛАТР необходимо соблюдать правила электробезопасности. Внутри прибора существует опасное значение напряжения свыше 220 вольт, при частоте 50 герц. Поэтому, работать с автотрансформатором могут только специалисты с допуском, разрешающим работать с оборудованием при напряжении до 1000 вольт.

С самим трансформатором нужно обращаться бережно, избегать ударов, перегрузок, воздействия агрессивной среды.

В настоящее время производится много регуляторов напряжения и большинство из них изготовлены на тиристорах и симисторах, которые создают значительный уровень радиопомех. Предлагаемый регулятор помех не даёт совсем и может использоваться для питания различных устройств переменного тока, без каких – либо ограничений, в отличие от симисторных и тиристорных регуляторов. В Советском Союзе выпускалось очень много автотрансформаторов, которые, в основном, применялись для повышения напряжения в домашней электрической сети, когда по вечерам напряжение очень сильно падало, и ЛАТР (лабораторный автотрансформатор) был единственным спасением для людей, желающих посмотреть телевизор. Но главное в них то, что на выходе из этого автотрансформатора получается такая же правильная синусоида, как и на входе, не зависимо от напряжения. Этим свойством активно пользовались радиолюбители. Выглядит ЛАТР так:

Напряжение в этом приборе регулируется при помощи качения графитового ролика по оголённым виткам обмотки: Помехи в таком ЛАТРе, всё же были из — за искрения, в момент качения ролика по обмоткам. В журнале «РАДИО», №11, 1999г на странице 40 была напечатана статья «Беспомеховый регулятор напряжения». Схема этого регулятора из журнала: В предлагаемом журналом регуляторе не искажается форма выходного сигнала, но низкий коэффициент полезного действия и невозможность получения повышенного напряжения (выше напряжения сети), а также устаревшие комплектующие, которые найти сегодня проблематично, сводят на нет все преимущества данного прибора.

Расчеты

Рис. 1: принципиальная схема трансформатора Наиболее сложный вариант, если вы будете изготавливать трансформатор своими руками с нуля. В таком случае расчет электрической машины производится в зависимости от выходной мощности. Исходя из этого параметра, рассчитывается мощность первичной обмотки. Если вы используете заводской сердечник, то можно считать эти величины одинаковыми, если вы соберете его самостоятельно, то P2 = 0,9 * P1

Это приблизительный расчет с учетом потерь в сердечнике. В зависимости от качества шихтовки своими руками, разница мощностей может находиться в пределах от 5 до 20%.

В зависимости от мощности первички определяется сечение магнитопровода, которое вычисляется по формуле: S = √P1

Следует отметить, что мощность для вычислений берется в Ваттах, а размеры сердечника получаем в квадратных сантиметрах.

Далее определяется коэффициент передачи электромагнитной энергии: k = f/S,

Где k – коэффициент передачи, f – частота сетевого напряжения переменного тока, S – площадь сечения магнитопровода.

Исходя из полученного коэффициента, определяется число витков в обмотках по величине входных и выходных напряжений: N1 = k*U1, N2 = k*U2

Это приблизительные вычисления, предназначенные для бытового применения радиолюбителями. Заводские трансформаторы имеют более сложную процедуру расчета, которая производится по справочникам и зависит от их типа и назначения (силовые, измерительные, трехобмоточные, тороидальные устройства и т.д.)

Далее рассчитывается сила тока в первичной обмотке трансформатора: I1 = P1 / U1

Соответственно, ток, протекающий по вторичной обмотке трансформатора, вычисляется по формуле: : I2 = P2 / U2

Исходя из величины тока в каждой обмотке, выбирается сечение жилы. Но заметьте, что проводник в обмотке значительно хуже охлаждается, поэтому запас сечения делается на 20 – 30%. Проще выполнять данную работу медными проводами, но это требование не критично.

Таблица: выбор сечения, в зависимости от протекающего тока

Похожие записи:

10 способов собрать донку Аккумулятор своими руками Как сбросить контроллер батареи ноутбука Как обработать края стекла в домашних условиях. как обточить стекло в домашних условиях Как заплести трос: инструкция для новичков. как заплести конец троса своими руками Как поменять вращение на болгарке
