Фокусировка лазерного диода. лазер из dvd

Как сделать своими руками

Сначала о безопасности. Лазер из пишущего дисковода относится к опасным устройствам класса 3B. При направлении в глаза даже через зеркало получите ожог. Обжечь сетчатку можно с расстояния в несколько десятков метров.

Для начала разбираем лазерный модуль, добираемся до инфракрасной головки. Для этого раскручиваем болты корпуса. Достаем головку лазера. Теперь главная задача — добыть лазерный модуль без разрушения. Модуль боится статического напряжения и моментально выходит из строя. Чтобы этого избежать, возьмем приготовленную жилу провода, обматываем все ножки, закоротим друг с другом. Теперь статика не опасна.

Устройство сидит в корпусе плотно — нужно приложить усилие, но не сломать. Вырезаем устройство из схемы CD.

Теперь для запуска надо создать схему контроля мощности лазера, иначе он сгорит и останется лишь мощный светодиод. Паяем к ножкам неполярный, полярный конденсаторы 0,1 мкФ и 100 мкФ соответственно. После этого снимаем намотанную жилу. Для питания подойдет питание 3—3,5 В с потреблением 0,2—0,4 А. Питается схема через ограничительный резистор.

Запустить питание можно двумя способами:

  1. Мобильная версия. Потребление тока для CD на 16x примерно 200 mA, на более мощные — около 300 mA. Для организации электропитания применим 2—3 соединенных параллельно аккумулятора от сотовых телефонов. Достоинство схемы — простота, надежность. Главный недостаток — невозможность адекватного контроля заряда батарей. Ограничительные резисторы — 2 шт. по 1 Ому.
  2. С применением микросхемы LM317. Она подходит для стационарной установки. В драйвере включается стабилизатором тока. Ток будет неизменным независимо от напряжения свыше 7 В.

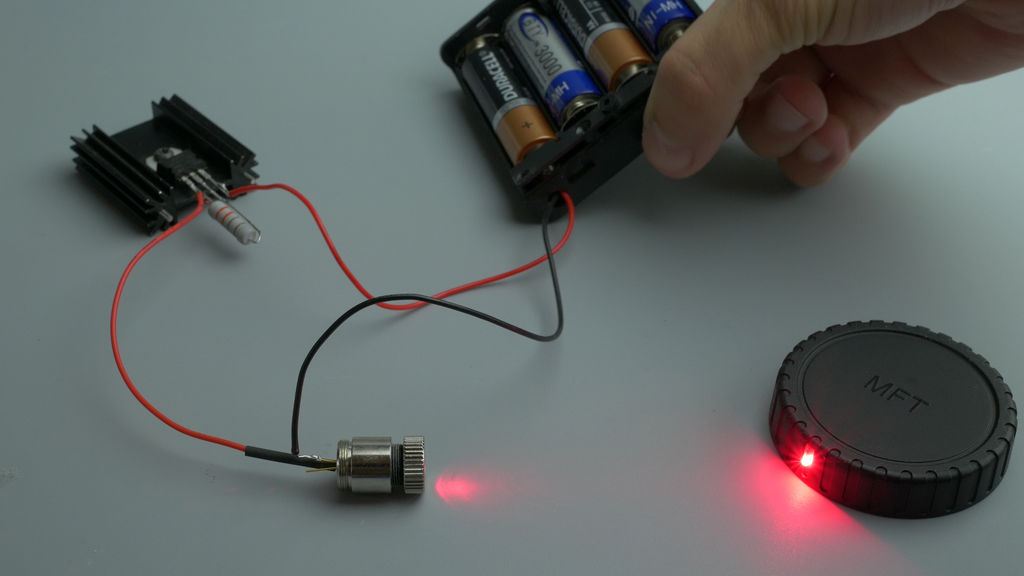

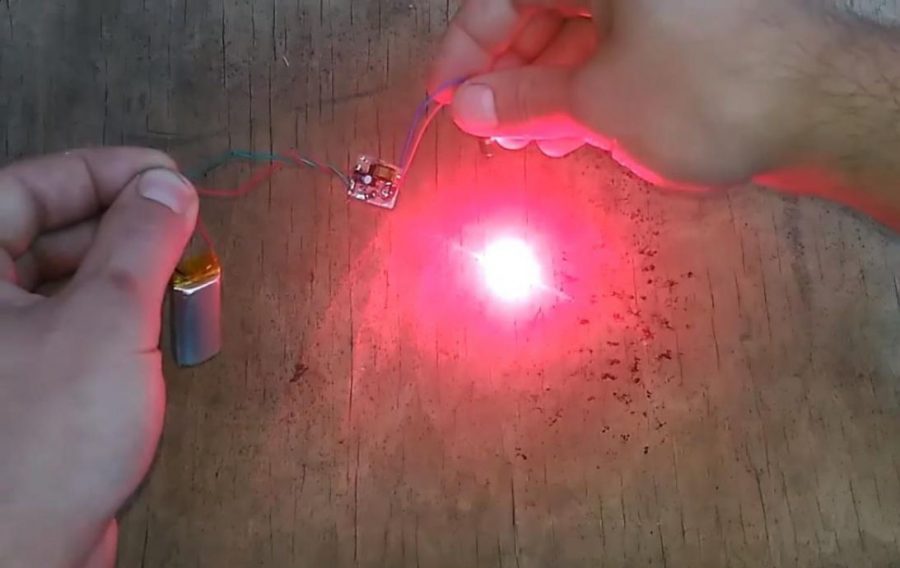

После запуска получаем рассеянный луч. Для регулировки пригодится линза от имеющегося привода. Для размещения элементов следует изготовить жесткий корпус. По-возможности, используем маленький фонарик или старую указку. Если ее нет — отрезаем кусок алюминиевого профиля П-образной формы. Изолируем схему, вставляем в профиль. Линзу для удобства регулировки крепим пластилином и перемещаем до получения фокусированного пучка света. Лучше она работает повернутой выпуклой стороной к лазеру.

После правильной фокусировки лазерный луч может поджечь спичку, выжечь что-либо на поверхности картона, дерева, расплавить пластмассу.

https://youtube.com/watch?v=xtsAjnH-Bog

Особенности CD-носителей?

Обыкновенные компакт-диски (CD) являются первыми оптическими носителями информации. На CD информация хранится в виде последовательности канальных кадров. Внутри этих кадров, имеются субкадры, которые перемешаны для исключения длительных пропусков звучания. Каждый такой кадр защищен данными восстановления ошибок. Последовательность кадров объединяется в дорожки. В При хранении данных (что не касается обычных аудио дисков) формируются секторы, состоящие из 2048 байт. Для которых также формируется коды обнаружения и восстановления ошибок, т.е. одна или две группы контрольных сумм.

Вкратце о лазере

Лазер, или как его называют по-научному, оптический квантовый генератор — это специальное устройство, которое преобразует входящую энергию в узконаправленный луч. В современном мире подобные изделия чаще всего используются в космической сфере и на производстве. Однако каждый любитель «покапаться» в электронике может сделать его самостоятельно, т. е. в домашних условиях своими руками и без применения специальных приборов.

Как было сказано выше, лазер можно сделать из двд-привода. Однако не стоит надеяться, что он по мощности будет аналогичен оружию «Звезды Смерти» из «Звёздных войн». Оптический лазер, который сделан своими руками, вряд ли справится с железом или деревом. Однако им будет вполне возможно разрезать:

  • Бумагу.
  • Небольшой лист пластмассы.
  • Полиэтиленовую плёнку.
  • И другие лёгкие и тонкие изделия.

Если резьба не нужна, лазером из DVD-дисковода можно:

  • Выжигать узоры или рисунки на деревянных поверхностях.
  • Подсвечивать различные объекты, удалённые на большом расстоянии.
  • Использовать в качестве украшения у себя дома.
  • Делать прямые линии (т. к. луч хорошо виден), что будет особенно полезно при строительстве и ремонте.

Помимо вышепечисленных вариантов, лазеру, изготовленному своими руками из DVD-привода, можно придумать множество самых разнообразных заданий. Особенно его потенциал хорошо раскрывается в творческой сфере.

Пошаговое руководство

Первый шаг

Для изготовления лазерного уровня своими руками нам понадобиться, и пожалуй самое главное, это сам излучатель с крестом, в который встроены уже две маленькие призмы отвечающие за проецирование горизонтальной и вертикальной линии.

Второй шаг

Нам надо найти или создать механизм на подобие маятника. Можно взять внутренности старого джойстика, как показано на видео ниже, либо собрать самостоятельно из металлических, пластиковых или деревянных деталей, главное, чтобы все соединения свободно ходили относительно друг друга.

Подглядеть строение маятника можно у настоящего лазерного построителя плоскостей на фото:

Третий шаг

Далее мы устанавливаем наш модуль в маятник, для этого в нижней части маятника делаем соответствующее отверстие диаметром с толщину модуля.

Когда наш условный компенсатор собран, нам надо сделать грузики, которые помогут нам в настройке самодельного лазерного уровня.

Четвёртый шаг

Мы делаем два отверстия в стволе маятника, а именно поперечное и продольное, для последующей установки шпилек с резьбой с двух сторон.

На все четыре получившихся конца надо накрутить по две или три гайки, исходя из того от какого веса маятник будет реагировать на перевес.

Таким образом у нас получилось устройство, у которого мы можем смещать центр тяжести, а соответственно и положение лазерных линий.

Пятый шаг

Берём батарейный отсек от какой-нибудь старой игрушки на 3 или 4 батарейки, на две будет мало, поэтому наш самодельный лазерный уровень будет быстро садиться, а больше четырёх будет тяжёлый.

Желательно отсек сделать через выключатель, так будет намного удобнее. Переключатель также можно взять от старой ненужной игрушки, благо этого добра сейчас навалом.

Шестой шаг

Всё наше собранное своими руками устройство нужно установить в какой-то корпус, здесь можно взять к примеру, часть пластиковой сантехнической трубы диаметром 110 мм с заглушкой.

Прикручивает самодельный компенсатор к крышке и вставляем в трубу, но предварительно нужно прорезать апертуры (окошки) для лазерных лучей.

Седьмой шаг настройка

Когда вся сборка лазерного уровня своими руками завершена, требуется его настройка. Для точной юстировки можно использовать дешёвый водный уровень, которым даём две отметки на стене на расстоянии друг от друга, примерно 5-6 метров.

По этим двум точкам проверяем горизонталь, если она ровно проходит через эти точки, то регулировка не требуется. При отклонении лазерной линии от заданной черты используем наши гайки на шпильках, передвигая которые будет меняться и положение лазерной плоскости.

Вертикальную линию можно проверить по простому нитяному отвесу.

Шаг 3: Питание

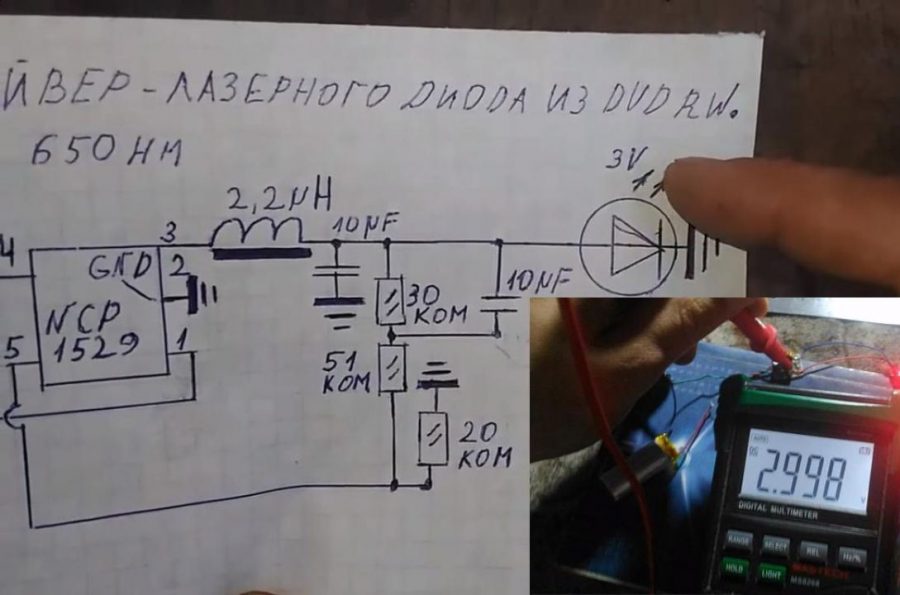

Следующий шаг — ограничитель тока (драйвер). К сожалению, не получится просто соединить диод батарейкой — он сразу же сгорит. Поэтому нам нужно собрать простую схему. Если, прежде чем посмотреть моё видео, вы уже гуглили что-то о том как сделать лазер из дисковода, то, вероятно, видели одну простую схему. Я не рекомендую так делать, так как эта схема 100% убьёт ваш диод, это всего лишь вопрос времени.

Для сборки правильной схемы нам понадобится всего два компонента: Чип LM317 (Ali) и резистор 3.3Ohm 2W (Ali). Я также использовал небольшой радиатор, но чип остается всегда холодным — вам он не понадобится.

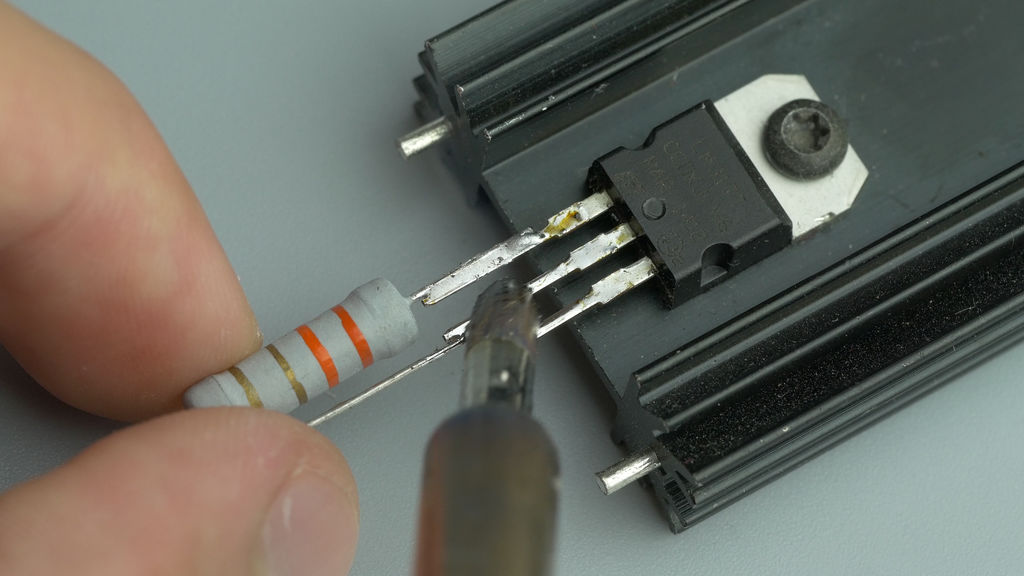

Припаяйте резистор к первым двум клеммам LM317. Также припаяйте по проводу к первой и последней клемме — первый пойдёт на плюс лазерного диода, а третий на плюс блока питания, минус идёт прямо от батарейки на лазер. Один важный момент: так как я использовал новый диод, я был 100% уверен, что он выдержит силу тока, если вы не уверены в этом, то последовательно соедините два резистора на 3.3 Ohm — это обезопасит диоды практически от любого DVD привода. Для защиты от замыкания используйте термоусадку. Всё готово!

Принцип действия лазерной указки

По принципу действия лазер представляет собой генератор фотонов. Суть явления, которое лежит в его основе, состоит в том, что на атом оказывает воздействие энергия в виде фотона. В результате этот атом излучает следующий фотон, который движется в том же направлении, что и предыдущий. Эти фотоны имеют одну и ту же фазу и поляризацию. Разумеется, излучаемый свет в этом случае усиливается. Такое явление может произойти только в отсутствии термодинамического равновесия. Чтобы создать индуцированное излучение, применяют разные способы: химические, электрические, газовые и другие.

Ротационный

В отличии от предыдущих вариантов ротационные лазерные уровни имеют более сложное строение и способны выполнять большее количество задач. Эти устройства относятся к профессиональному инструменту и имеют второе название – ротационный нивелир. Особенностью конструкции является то, что луч светит из ротационной головки, находящейся сверху корпуса. Вращаясь с высокой скоростью луч охватывает область в радиусе 360 градусов и строит сплошную линию на расстоянии до 400 метров. Конечно, для проведения работ на таких дистанциях необходимо использование дополнительного оборудования, такого как приемник для лазерного нивелира. Так как такой тип уровней относится к нивелирам, но кроме построения линий они также могут вычислять разницу высот, делать разметку крупных строительных объектов, использоваться в строительных работах. Цена ротационного уровня значительно выше, чем у его статичных аналогов, поэтому его стоит купить, только если предстоят работы по ремонту больших помещений или на улице.

Ротационные уровни делятся на несколько типов.

  • Устанавливаемые вручную. (Устаревший вариант)
  • Полуавтоматические. (Горизонтальная плоскость устанавливается автоматически, а вертикальная вручную)
  • Автоматические горизонтальные. (Имеют высокую точность и дальность работы, применимы для узкоспециализированных задач)
  • Полностью автоматические. (Автоматическое выравнивание горизонтальной и вертикальной плоскостей, диапазон работы дом)

А можно сделать и лазерный гравер

Для построения лазерного модуля ставится программная цель: он должен иметь легкую фокусировку, достаточно жесткую конструкцию, и его изготовляют, используя лишь подручные материалы.

Стоит просмотреть краткую инструкцию, предложенную еще одним домашним мастером.

Нужно будет запастись такими комплектующими:

  • электромотором от DVD привода;
  • лазерным диодом и пластмассовой линзой из dvd привода (до 300 Мвт, чтобы она не расплавилась);
  • металлической шайбой с внутренним диаметром 5 мм;
  • тремя винтиками и таким же количеством маленьких пружинок от ручки с шариковым стержнем.

В таком гравере – два механизма перемещения, вертикальное перемещение для лазера не понадобится. Лазерным светодиодом пользуются как режущим или выжигающим инструментом.

ВНИМАНИЕ! Надо знать тонкости лазера. Даже его случайный отблеск может навредить зрению

Нужна предельная осторожность. Поскольку диаметры лазерного диода и отверстия в корпусе двигателя немного отличаются, меньшее придётся расширить

Проводники, припаянные к диоду, следует заизолировать при помощи термоусадочной трубки

Поскольку диаметры лазерного диода и отверстия в корпусе двигателя немного отличаются, меньшее придётся расширить. Проводники, припаянные к диоду, следует заизолировать при помощи термоусадочной трубки.

Диод запрессовуют в отверстие, чтобы был достигнут хороший термоконтакт между ними. Лазерный диод сверху можно закрыть гильзой из латуни, взятой из данного двигателя. В шайбе под винты делают три выреза. Линза, вставленная в отверстие шайбы, аккуратно приклеивается, избежав попадания на нее клея.

Объектив крепится к корпусу. Убедившись, что он способен свободно перемещаться вдоль болтов, положение фиксируется. Пользуясь винтами, выполняют фокусировку луча, как можно точнее. Такой лазер из dvd приводов применяют в граверной технике.

Опасность лазерного луча для глаз

Обращайтесь с лазерным излучением с крайней осторожностью. Любое попадание в глаза, за счёт преломления в хрусталике успевает выжечь несколько клеточек в глазу

Прямое попадание вызовет потерю зрения. Опасен также отражённый от зеркальной поверхности луч. Рассеянный не так опасен, но остроты зрению всё равно не добавляет.

С лазерным резаком можно проводить интересные опыты. Зажигание спичек не самый эффектный вариант. Можно прожигать бумагу, можно дистанционно лопать воздушные шарики на демонстрациях. Желательно шарик тёмного цвета, зелёный или синий, красный не лопается.

Сфокусированный луч оставляет на пластмассе чёрного цвета довольно глубокую борозду, а в прозрачном оргстекле в точке фокуса появляется небольшое пятно белого или зеркального цвета. Если такой диод приделать к головке графопостроителя, то можно гравировать на оргстекле.

Далее приводится подробная информация о том, как сделать лазерный резак своими руками. Будьте внимательны и осторожны!

Для начала вам понадобится неисправный DVD-RW (с неисправной механикой а не лазером). Хотя ломать можно не каждый DVD, к примеру Samsung вообще не подходят, там диоды бескорпусные и кристалл у него ничем не защищён, выводится из строя простым прикосновением к торцу.

Для изготовления лазерного резака своими руками лучше всего подходят приводы LG, только у разных моделей разные по мощности диоды.

Мощность установленного диода можно определить по такой характеристике привода: надо посмотреть с какой скоростью он пишет двухслойные диски, если на десятой, то мощность диода сто восемьдесят — двести, если на шестнадцатой — двести пятьдесят — двести семьдесят.

Если в наличии нет неисправного DVD-привода, то для начала попробуйте приобрести отдельно лазер на радиорынке. Если не получится тогда приобретаем неисправный DVD у старьевщиков.

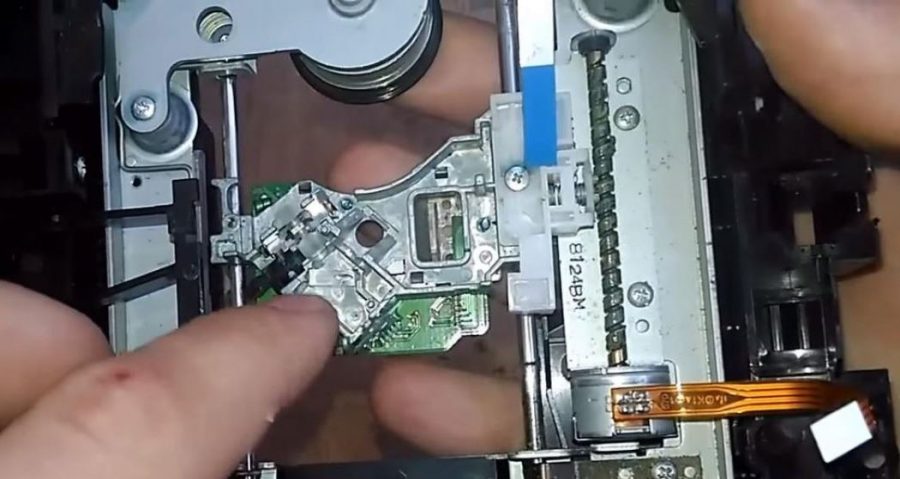

Далее выкручиваете шурупы из DVD-привода, снимите крышку. Под ней вы обнаружите узел привода каретки лазера.

Хотя DVD-приводы отличаются, в любом есть две направляющие, по которым движется каретка лазера. Снимите шурупы, освободите направляющие и выньте каретку. Отсоедините разъемы и плоские шлейфы-кабели.

Вынув каретку из привода, начните разбирать устройство с раскручивания шурупов. Мелких шурупов будет много, поэтому запаситесь терпением.

Отсоедините кабели от каретки. Там может быть два диода, один для чтения диска (инфракрасный диод) и собственно красный диод, с помощью которого осуществляется прожиг. Вам нужен второй.

К красному диоду с помощью трех шурупчиков прикреплена печатная плата. Используйте паяльник для АККУРАТНОГО снятия 3 шурупов.

Вы сможете проверить диод с помощью двух пальчиковых батареек с учетом полярности. Вам придется вытащить диод из корпуса, который будет отличаться в зависимости от привода. Лазерный диод — очень хрупкая деталь, поэтому будьте предельно аккуратны.

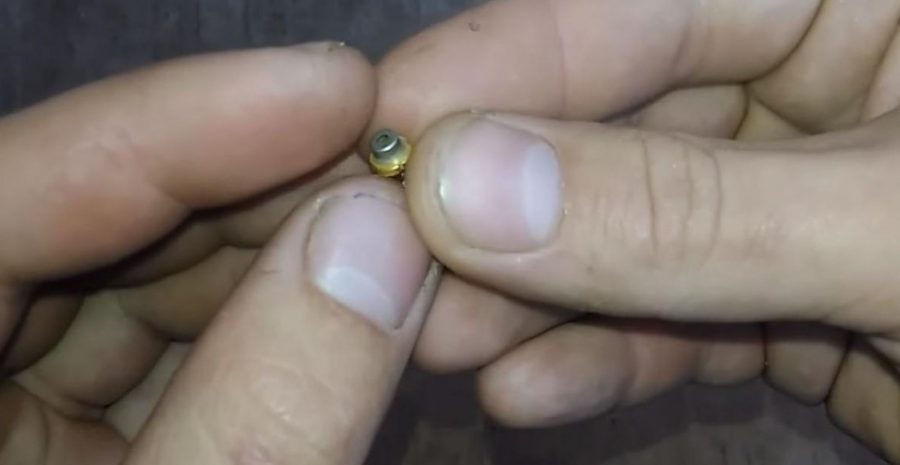

Так должен выглядеть ваш диод после «освобождения».

Снимите наклейку с корпуса купленной лазерной указки AixiZ и раскрутите корпус на верхнюю и нижнюю части. Внутри верхней располагается лазерный диод (5 мВт), который мы заменим. Я использовал нож X-Acto и после двух легких ударов, родной диод вышел. Вообще-то при подобных действиях диод может повредиться, но я и ранее умудрялся этого избежать. Используя очень маленькую отвертку, выбил излучатель.

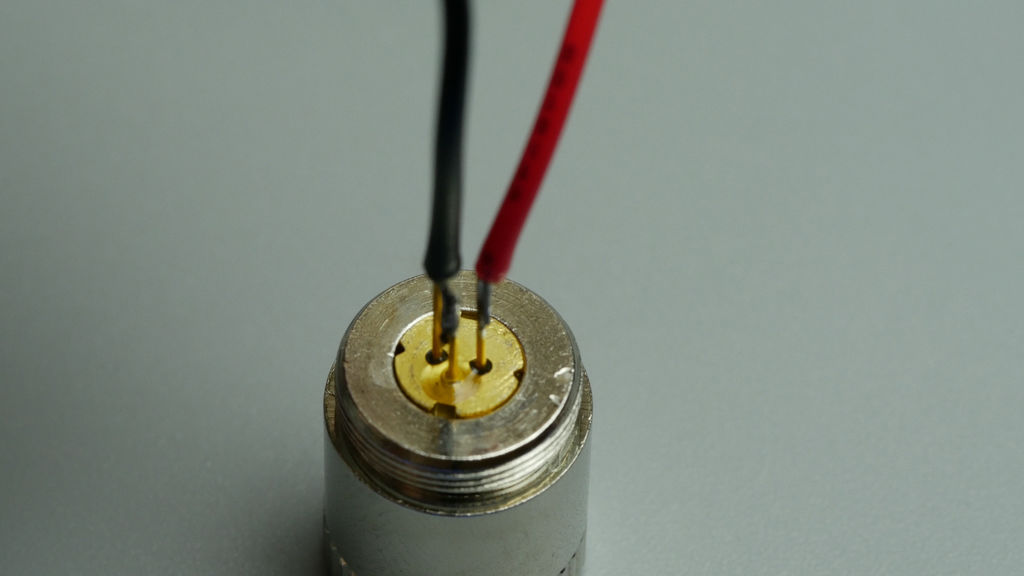

я использовал немного термоклея и аккуратно установил новый DVD диод в корпусе AixiZ. Плоскогубцами я МЕДЛЕННО давил на края диода по направлению к корпусу до тех пор, пока он не встал заподлицо.

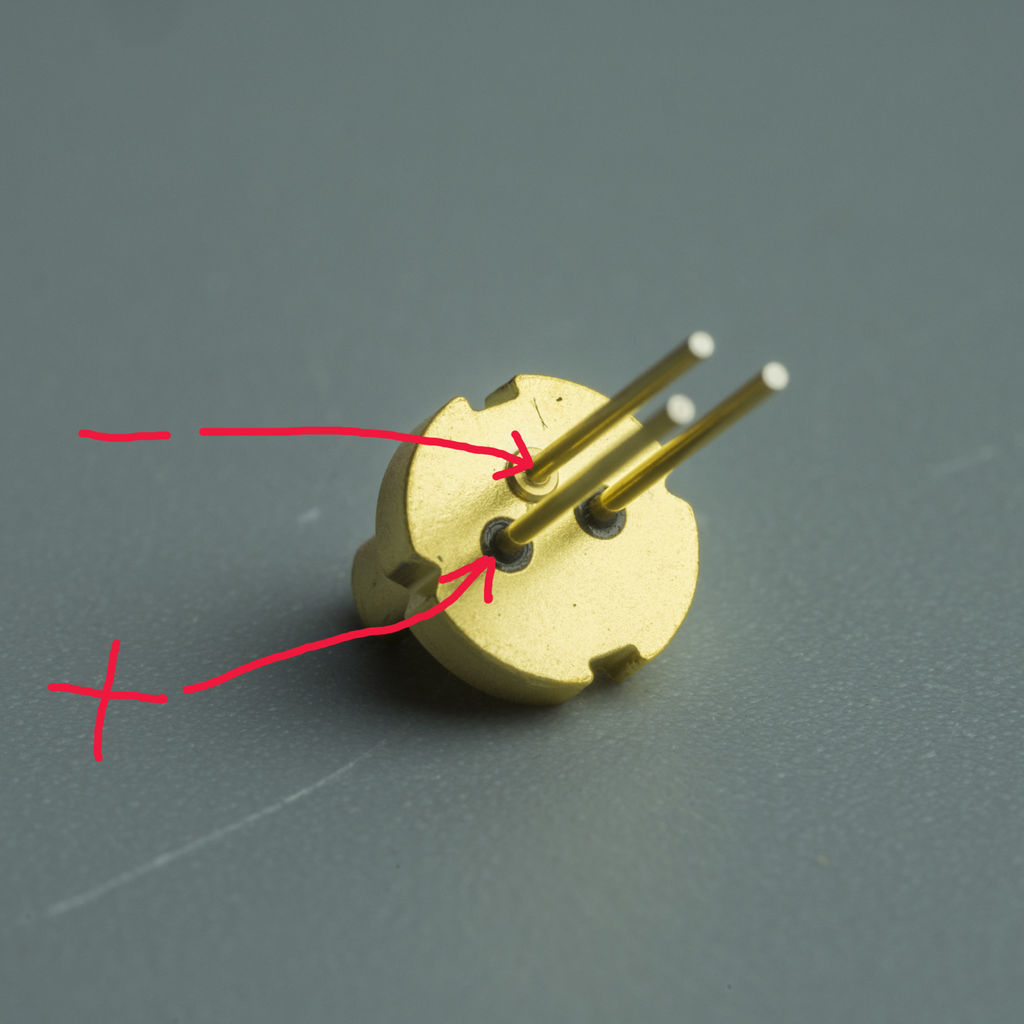

Убедитесь в том, что полярность диода определена правильно до того, как вы его установите и подключите питание! Возможно, вам придется укоротить проводки и настроить фокусировку луча.

Лазерную указку установите в подходящий фонарик на две батарейки. Вставьте батарейки (AA) на место, закрутите верхнюю часть фонарика (рассеиватель), включая вашу новую лазерную указку! Оргстекло необходимо удалить из отражателя

Внимание!! Лазерные диоды представляют опасность, поэтому не наводите луч на людей и животных

Разборка DVD-RW привода

Этот процесс должен проделываться с тщательной осторожностью, поскольку внутренние детали имеют хрупкую структуру, их легко повредить. Демонтировав корпус, вы сразу заметите необходимую деталь, она выглядит в виде небольшого стеклышка, расположенного внутри передвижной каретки

Его основание и нужно извлечь, оно отображено на рис.1. Этот элемент содержит оптическую линзу и два диода.

На этом этапе сразу следует предупредить, что лазерный луч является крайне опасным для человеческого зрения.

При прямом попадании в хрусталик он повреждает нервные окончания и человек может остаться слепым.

Лазерный луч обладает ослепляющим свойством даже на расстоянии 100 м, поэтому важно следить за тем, куда вы его направляете. Помните, что вы несете ответственность за здоровье окружающих, пока такое устройство находится в ваших руках!. Рисунок 3

Микросхема LM-317

Рисунок 3. Микросхема LM-317.

Перед тем как приступить к работе, необходимо знать, что лазерный диод можно повредить не только неосторожным обращением, но и перепадами напряжения. Это может случиться за считанные секунды, поэтому диоды работают на основе постоянного источника электричества. При повышении напряжения светодиод в устройстве превышает свою норму яркости, вследствие чего разрушается резонатор. Таким образом, диод теряет свою способность к нагреву, он становится обычным фонариком.

На кристалл воздействует и температура вокруг него, при ее падении производительность лазера возрастает при неизменном напряжении. Если она превысит стандартную норму, резонатор разрушается по схожему принципу. Реже диод повреждается под воздействием резких перепадов, которые обуславливаются частыми включениями и выключениями устройства в течение короткого периода.

После извлечения кристалла необходимо моментально перевязать его окончания оголенными проводами. Это нужно для создания соединения между его выходами напряжения. К этим выходам нужно припаять малый конденсатор на 0,1 мкФ с отрицательной полярностью и на 100 мкФ с положительной. После этой процедуры можно снять намотанные провода. Это поможет защитить лазерный диод от переходных процессов и статического электричества.

Замена лазерного оптического блока в DVD

Одна из самых распространённых неисправностей DVD-плееров – диск не читается.

В таких случаях, как правило, диск либо вообще не загружается, на дисплее высвечивается надпись NO DISK или ERROR, либо происходят регулярные сбои и зависания при воспроизведении.

Наиболее часто причиной данного дефекта является деградация лазерного диода, загрязнение линзы и призмы оптического блока. В любом случае требуется замена отнюдь не дешёвой детали как оптический лазерный блок, в обиходе – лазерной головки.

Следует учесть, что указанные неисправности могут быть вызваны неисправностью привода шпинделя или микросхемы драйвера, которая управляет двигателями. Не лишним будет узнать о типичных неисправностях лазерных приводов.

Если же причиной неисправности является неисправность лазера, то необходимо заменить лазер в DVD.

Замена лазера при ремонте DVD проигрывателя довольно простая операция не требующая больших затрат времени и сил, но и здесь есть свои нюансы.

Для опытных мастеров данная инструкция вряд ли будет полезна, но вот для новичков, которые делают первые шаги в ремонте электроники, информация будет непременно полезна.

Первое, о чем хотелось бы предупредить, так это не нужно выкручивать винты, крепящие направляющие, по которым скользит лазер. Во многих DVD-приводах эти винты зафиксированы клеем.

Связано это с тем, что высота от лазера до диска уже выставлена на заводе – это наиболее оптимальное расстояние. Выкрутив же винты направляющих, можно сбить фокусное расстояние и в будущем диски могут читаться с перебоями. Чтобы впоследствии не заморачиваться с регулировкой винтов их лучше вообще не выкручивать.

На фото как раз видны 3 фиксатора закреплённых винтами – их трогать не стоит.

А вот четвёртый винт, который можно свободно крутить как вздумается, обычно не замазан клеем и у него нет пластмассового фиксатора.

Чтобы извлечь лазер необходимо выкрутить винт и потянуть металлическую направляющую вдоль хода лазера. Как это делается – смотрите на фотке.

Вот так просто освобождается направляющая. Далее лазерный блок вынимается без особых проблем.

Для того чтобы извлечь лазер нам понадобилось выкрутить лишь один винт.

В приводе, изображённом на фотографии, понадобилось заменить лазерную головку SF-HD62 на SF-HD65. Эти два лазера взаимозаменяемы. Также аналогами являются SF-HD62, SF-HD65, SF-HD60, KHM-310, KHM-313.

При замене лазера не забывайте о мелких деталях, например о пружине, которая закрепляется на зубчатой планке. Такие мелкие детали очень легко потерять.

После установки новой лазерной головки в привод нужно убрать припойную перемычку на плате лазерной головки. Эта перемычка служит для защиты от статического электричества. Перемычку рекомендуют убирать после установки в привод лазерной головки и подключения к ней шлейфа. Это рекомендация, но на практике перемычку можно убрать и до установки в привод, обычно проблем не бывает

Подведём итог этой краткой инструкции и ещё раз отметим наиболее важные моменты.

При замене лазера не следует выкручивать все винты, которые фиксируют направляющие

Вывинчивать необходимо один, который не зафиксирован клеем и не имеет пластмассового фиксатора.

Следует уделять внимание мелким деталям, например, легко потерять пружинку, закреплённую на зубчатой планке.

После установки новой лазерной головки следует убрать припойную перемычку, расположенную на плате лазерного блока с помощью обычного паяльника.. Нравится

Нравится

Главная &raquo Мастерская &raquo Текущая страница

Также Вам будет интересно узнать:

Стратегии чтения и записи, какие они бывают?

Прежде чем начать разглагольствования о стратегиях чтения и записи, стоит вкратце рассказать о базовых представлениях, того, как работает оптический привод, в противном случаи будет сложно понять, о чем идет речь. Компакт-диск имеет дорожку с данными, которая закручена по спирали от центра носителя к его краю. Носитель вращается в приводе, а считывающаяся головка пролетает над метками и соответственно считывает их.

Существует несколько основных стратегий чтения и записи: CLV – Constant Linear Velocity, CAV – Constant Angular Velocity, Z-CLV (Zoned CLV) и P-CAV (Partial CAV).

CLV – Constant Linear Velocity

Суть данной стратегии чтени заключается в регулировании скорость вращения компакт-диска для того чтобы скорость чтения оставалась постоянной. Дело в том, что самые первые оптические приводы были рассчитаны на работы исключительно с аудиодисками, этот процесс требовал стабильной линейной скорости, с которой метки на носителей пролетают над считывающей головкой. Соотвественно CLV – стратегия смогла дать то что нужно. Не для кого не секрет, что

CAV – Constant Angular Velocity

Стратегия чтения CAV основана на принципе удержания постоянной скорости вращения диска вне зависимости от места, где выполняется чтение. Привод автоматически подстраивается под нужный поток данных. Именно благодаря Constant Angular Velocity производителям оптических приводов удалось дальше наращивать скорость и увеличить

Z-CLV (Zoned CLV)

Стратегия записи, которая при постоянной мощности лазера удерживает постоянную скорость записи пределах одной зоны (их обычно 2-4) компакт-диска. Данная стратегия очень важна при работе с чувствительными к мощности лазера носителями, такими как компакт-диски CD-RW.

P-CAV (Partial CAV)

Стратегия записи, за основу в которой взято разделение диска на две части, в начальной используется стратегия CAV, которая удерживает максимальную скорость до тех пор пока скорость обмена данными достигает заданной цифры, после чего вступает в силу стратегия CLV. Constant Linear Velocity снижает обороты, но скорость обмена данными останется постоянной. Благодаря P-CAV современные оптические приводы позволяют записывать диски достаточно быстро, не превышая допустимые нормы скорости записи и оборотов.

Пошаговая инструкция подсоединения

Самым удобным в плане создания лазерной установки своими руками будет красный полупроводник, имеющий выходную мощность примерно в 200 милливатт.

Обратите внимание! Именно таким полупроводником оснащен любой компьютерный DVD-проигрыватель. Это значительно упрощает поиск источника света

Подключение выглядит следующим образом:

  • для подключения необходимо использовать один полупроводник. Их обязательно нужно проверить на работоспособность (достаточно просто подключить к батарейке);
  • выбираем более яркую модель. При проверке инфракрасного светодиода (при взятии его из компьютерного проигрывателя), он будет светить слабым красным свечением. Помните, что его

ЗАПРЕЩАЕТСЯ направлять в глаза, иначе можно полностью лишиться зрения;

Проверка диода

  • далее лазер устанавливаем на самодельный радиатор. Чтобы это сделать, нужно просверлить в алюминиевой пластине (толщина примерно 4 мм) отверстие с таким диаметром, чтобы диод входил в него достаточно туго;
  • между лазером и радиатором необходимо нанести небольшой слой термопласты;
  • далее берем проволочный керамический резистор, имеющий сопротивление 20 Ом с мощностью в 5 Вт и соблюдая полярность подключаем его к схеме. Через него нужно подключить лазер и источник питания (мобильный аккумулятор или батарейку);
  • сам лазер следует зашунтовать с помощью керамического конденсатора, имеющего любую емкость;
  • далее отворачивая устройство от себя, следует подключить его к сети питания. В результате должен включить красный луч.

Красный луч от самодельного устройства

После этого его можно сфокусировать при помощи двояковыпуклой линзы. Сфокусируйте его на несколько секунд в одной точке на бумаге, которая поглощает красный спектр. Лазер на ней оставит красный свет. Как видите, получилось работающее устройство, которое подключено к сети в 220 В. Используя различные схемы и варианты подключения, можно создать разные приспособления, вплоть до карманной лазерной указки.

Подключая лазерный диод, необходимо помнить о безопасном обращении с ним, а также знать нюансы, которые присутствуют в его работе. После этого останется только подобрать понравившуюся схему и подключить полупроводник. Главное помните, что все контакты должны быть хорошо запаяны, иначе деталь может перегореть в процессе работы.

Режущий лазер

Инструменты и принадлежности, которые потребуются для того, чтобы изготовить лазер своими руками:

Рисунок 1. Схема лазерного светодиода.

  • неисправный DVD-RW привод с рабочим лазерным диодом;
  • лазерная указка или портативный коллиматор;
  • паяльник и мелкие провода;
  • резистор на 1 Ом (2 шт.);
  • конденсаторы на 0,1 мкФ и 100 мкФ;
  • аккумуляторы типа ААА (3 шт.);
  • маленькие инструменты типа отвертки, ножика и напильника.

Этих материалов будет вполне достаточно для предстоящих работ.

Итак, для лазерного устройства в первую очередь необходимо подобрать DVD-RW привод с поломкой механического характера, поскольку оптические диоды должны быть в исправности. Если у вас отсутствует износившийся привод, придется приобрести его у людей, которые продают его на запчасти.

При покупке следует учитывать, что большинство приводов от производителя Samsung являются непригодными для изготовления режущего лазера. Дело в том, что эта компания выпускает DVD-приводы с диодами, которые не защищены от наружного воздействия. Отсутствие специального корпуса означает, что лазерный диод подвержен тепловым нагрузкам и загрязнению. Его можно повредить легким прикосновением руки.

Рисунок 2. Лазер из DVD-RW привода.

Оптимальным вариантом для лазера будет привод от производителя LG. Каждая модель оснащается кристаллом с различной степенью мощности. Этот показатель определяется скоростью записывания двухслойных DVD-дисков

Крайне важно, чтобы привод был именно записывающим, поскольку в нем содержится инфракрасный излучатель, который нужен для изготовления лазера. Обычный не подойдет, так как он предназначен только для считывания информации

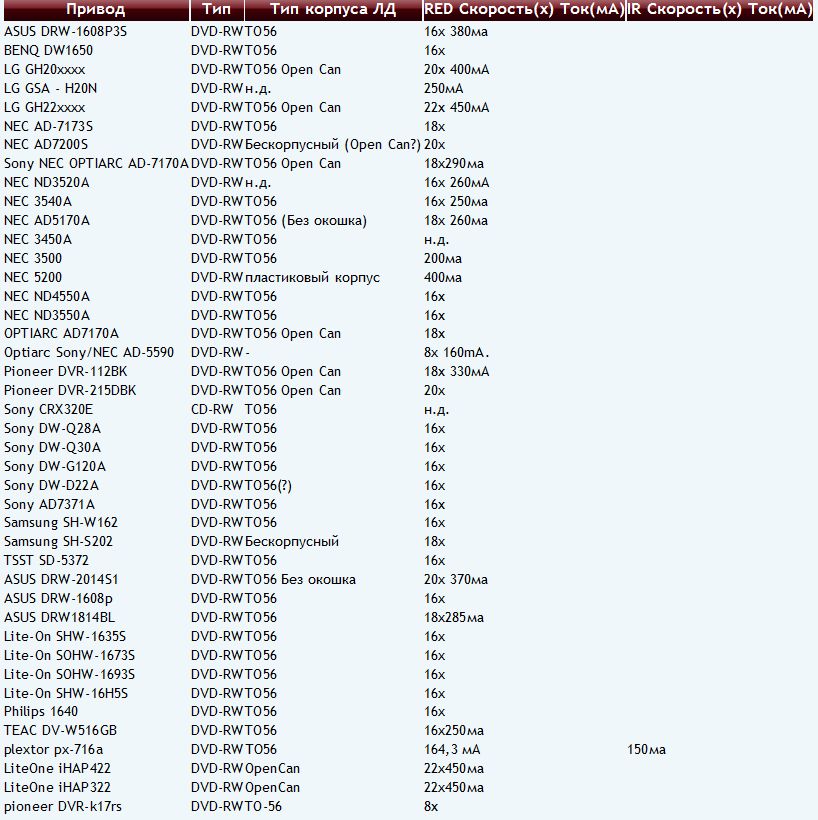

DVD-RW со скоростью записи 16Х оснащен красным кристаллом мощностью 180-200 мВт. Привод со скоростью 20Х содержит диод мощностью 250-270 мВт. Высокоскоростные записывающие устройства типа 22Х оборудуются лазерной оптикой, мощность которой достигает 300 мВт.

Поговорим о проигрывателе

Чтобы достать лазерный диод, взятый из DVD-RW привода, нужно аккуратно разобрать устройство. Для этого нужно понимать устройства привода. Он помещен в специальную металлический теплоотводящий корпус, который еще дополнительно помещен ещё в одну металлическую основу. От вас зависит, стоит ли вытаскивать прибор из такого корпуса или нет.

DVD-RW привод

Можно также оставить в корпусе радиатор, а вот основы извлечь. Это влияет на качество теплоотвода, который необходим для нашей лазерной установки. Некоторые специалисты утверждают, что когда лд питает неимпульсный ток, то для каретки не будет хватать созданного теплоотвода. Это утверждение будет правильным для определенных моделей привода, а также, если необходимо получить максимальную мощность.
В DVD-RW встроены два лазерных диода. Из них один является инфракрасным и используется для записи и проигрывания CD. А второй красного цвета и применяется проигрывания и записи DVD. Как видим, при желании можно изготовить своими руками целых два лазера.

В таких сборках нельзя одновременно подключать инфракрасный и красный диоды, если ток имеет большие значения.

Мощный лазер своими руками за один вечер

Мощный лазер своими руками за один вечер


Кратко. Здравствуйте дамы и господа. Сегодня я открываю серию статей, посвященных мощным лазерам, ибо хабрапоиск говорит, что люди ищут подобные статьи. Хочу рассказать, как можно в домашних условиях сделать довольно мощный лазер, а также научить вас использовать эту мощь не просто ради «посветить на облака». Предупреждение! В статье описано изготовление мощного лазера (300мВт ~ мощность 500 китайских указок), который может нанести вред вашему здоровью и здоровью окружающих! Будьте предельно осторожны! Используйте специальные защитные очки и не направляйте луч лазера на людей и животных! Узнаём. На Хабре всего пару раз проскакивали статьи о портативных лазерах Dragon Lasers, таких, как Hulk. В этой статье я расскажу, как можно сделать лазер, не уступающий по мощности продаваемым в этом магазине большинству моделей. Готовим.Для начала нужно подготовить все комплектующие:

  • — нерабочий (или рабочий) DVD-RW привод со скорость записи 16х или выше;
  • — конденсаторы 100 пФ и 100 мФ;
  • — резистор 2-5 Ом;
  • — три аккумулятора ААА;
  • — паяльник и провода;
  • — коллиматор (или китайская указка);
  • — стальной светодиодный фонарь.

Это необходимый минимум для изготовления простой модели драйвера. Драйвер — это, собственно, плата которая будет выводить наш лазерный диод на нужную мощность. Подключать напрямую источник питания к лазерному диоду не стоит — выйдет из строя. Лазерный диод нужно питать током, а не напряжением. Коллиматор — это, собственно, модуль с линзой, которая сводит всё излучение в узкий луч. Готовые коллиматоры можно купить в радиомагазинах. В таких уже сразу имеется удобное место для установки лазерного диода, а стоимость составляет 200-500 рублей. Можно использовать и коллиматор из китайской указки, однако, лазерный диод будет сложно закрепить, а сам корпус коллиматора, наверняка, будет сделан из металлизированного пластика. А значит наш диод будет плохо охлаждаться. Но и это возможно. Именно такой вариант можно посмотреть в конце статьи. Делаем. Сначала необходимо добыть сам лазерный диод. Это очень хрупкая и маленькая деталь нашего DVD-RW привода — будьте аккуратны. Мощный красный лазерный диод находится в каретке нашего привода. Отличить его от слабого можно по радиатору большего размера, нежели у обычного ИК-диода. Рекомендуется использовать антистатический браслет, так как лазерный диод очень чувствителен к статическому напряжению. Если браслета нет, то можно обмотать выводы диода тонкой проволочкой, пока он будет ждать установки в корпус. По этой схеме нужно спаять драйвер.

Не перепутайте полярность! Лазерный диод также выйдет из строя мгновенно при неправильной полярности подводимого питания. На схеме указан конденсатор 200 мФ, однако, для портативности вполне хватит и 50-100 мФ. Пробуем. Прежде чем устанавливать лазерный диод и собирать всё в корпус, проверьте работоспособность драйвера. Подключите другой лазерный диод (нерабочий или второй, что из привода) и замерьте силу тока мультиметром. В зависимости от скоростных характеристик силу тока нужно выбирать правильно. Для 16х моделей вполне подойдет 300-350мА. Для самых быстрых 22х можно подать даже 500мА, но уже совсем другим драйвером, изготовление которого я планирую описать в другой статье. Выглядит ужасно, но работает! Эстетика. Собранным на весу лазером похвастаться можно только перед такими же сумасшедшими техно-маньяками, но для красоты и удобства лучше собрать в удобный корпус. Тут уже лучше выбрать самому, как понравится. Я же смонтировал всю схему в обычный светодиодный фонарь. Его размеры не превышают 10х4см. Однако, не советую носить его с собой: мало ли какие претензии могут предъявить соответствующие органы. А хранить лучше в специальном чехле, дабы не запылилась чувствительная линза. Это вариант с минимальными затратами — используется коллиматор от китайской указки:


Использование фабрично-изготовленного модуля позволит получить вот такие результаты:

Луч лазера виден вечером:

И, разумеется, в темноте:

Возможно. Да, я хочу в следующих статьях рассказать и показать, как можно использовать подобные лазеры. Как сделать гораздо более мощные экземпляры, способные резать металл и дерево, а не только поджигать спички и плавить пластик. Как изготавливать голограммы и сканировать предметы для получения моделей 3D Studio Max. Как сделать мощные зеленый или синий лазеры. Сфера применения лазеров довольно широка, и одной статьёй тут не обойтись

Внимание! На забывайте о технике безопасности! Лазеры — это не игрушка! Берегите глаза!
