Datasheet Download — Leadtrend

Номер произв LD7575
Описание Green-Mode PWM Controller
Производители Leadtrend
логотип

1Page

No Preview Available !

LD7575
6/5/2007
Green-Mode PWM Controller with High-Voltage
Start-Up Circuit
REV: 04a
General Description

www.DataSheeTt4hUe.coLmD7575 is a current-mode PWM controller with

excellent power-saving operation. It features a high-
voltage current source to directly supply the startup current
from bulk capacitor and further to provide a lossless startup
circuit. The integrated functions such as the leading-edge
blanking of the current sensing, internal slope compensation,
and the small package provide the users a high efficiency,
minimum external component counts, and low cost solution
for AC/DC power applications.
Furthermore, the embedded over voltage protection, over
load protection and the special green-mode control provide
the solution for users to design a high performance power
circuit easily. The LD7575 is offered in both SOP-8 and
DIP-8 package.
Features

z High-Voltage (500V) Startup Circuit

z Current Mode Control

z Non-Audible-Noise Green Mode Control

z UVLO (Under Voltage Lockout)

z LEB (Leading-Edge Blanking) on CS Pin

z Programmable Switching Frequency

z Internal Slope Compensation

z OVP (Over Voltage Protection) on Vcc

z OLP (Over Load Protection)

z 500mA Driving Capability

Applications

z Switching AC/DC Adapter and Battery Charger

z Open Frame Switching Power Supply

z LCD Monitor/TV Power

Typical Application
Leadtrend Technology Corporation
LD7575-DS-04a June 2007
1

No Preview Available !

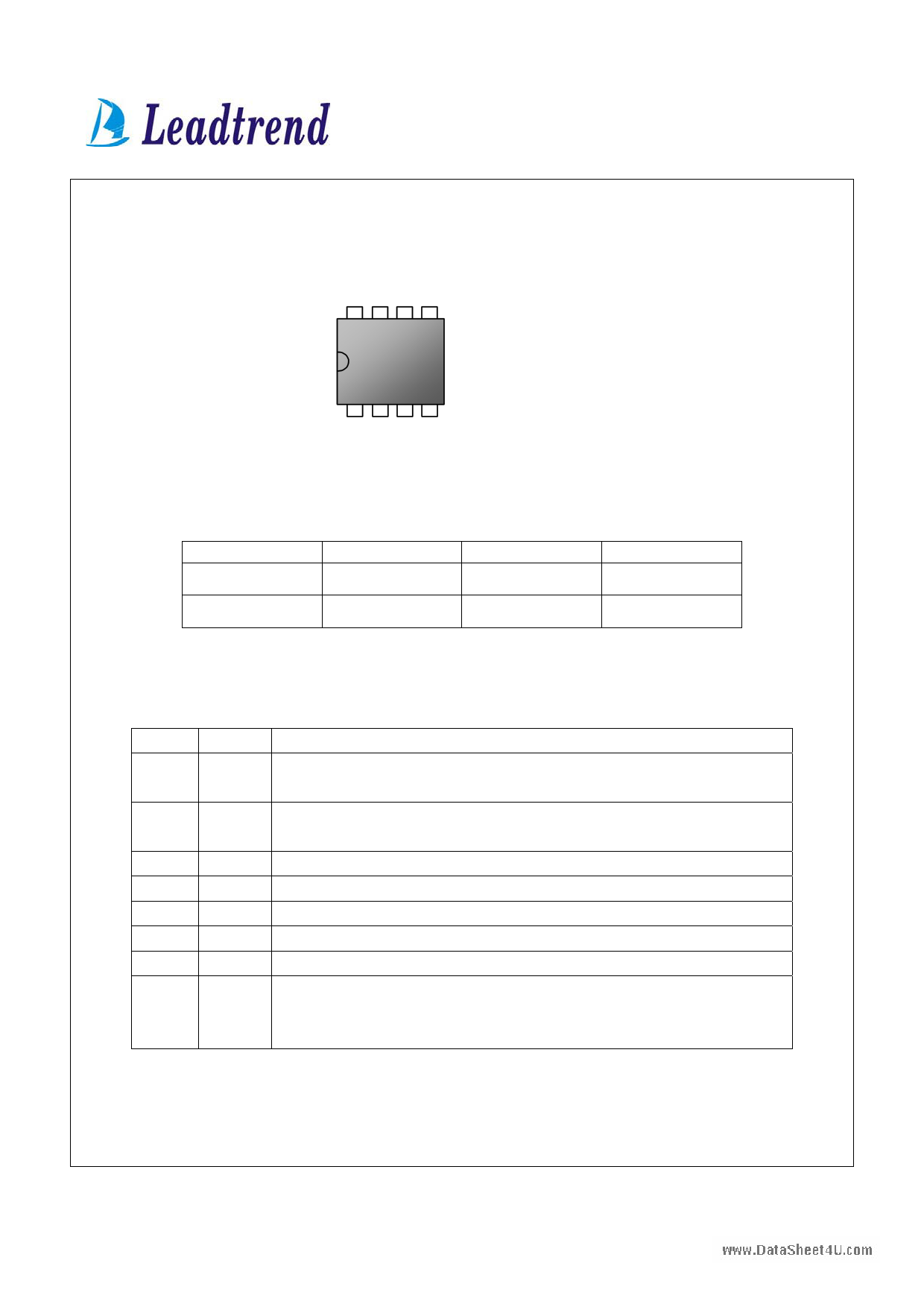

Pin Configuration
www.DataSheet4U.com
SOP-8 & DIP-8 (TOP VIEW)
8 765
TOP MARK
YYWWPP
1 234
YY:
WW:
PP:
Year code
Week code
Production code
LD7575
Ordering Information
Part number
LD7575 PS
Package
SOP-8
LD7575 PN
DIP-8
The LD7575 is ROHS compliant.
Top Mark
LD7575PS
LD7575PN
Shipping
2500 /tape & reel
3600 /tube /Carton
Pin Descriptions
PIN NAME
1 RT
2 COMP
3 CS
4 GND
5 OUT
6 VCC

7 NC
8 HV
FUNCTION
This pin is to program the switching frequency. By connecting a resistor to ground
to set the switching frequency.
Voltage feedback pin (same as the COMP pin in UC384X), By connecting a
photo-coupler to close the control loop and achieve the regulation.
Current sense pin, connect to sense the MOSFET current
Ground
Gate drive output to drive the external MOSFET
Supply voltage pin
Unconnected Pin
Connect this pin to positive terminal of bulk capacitor to provide the startup current
for the controller. When Vcc voltage trips the UVLO(on), this HV loop will be off to
save the power loss on the startup circuit.
Leadtrend Technology Corporation
LD7575-DS-04a June 2007
2

No Preview Available !

LD7575

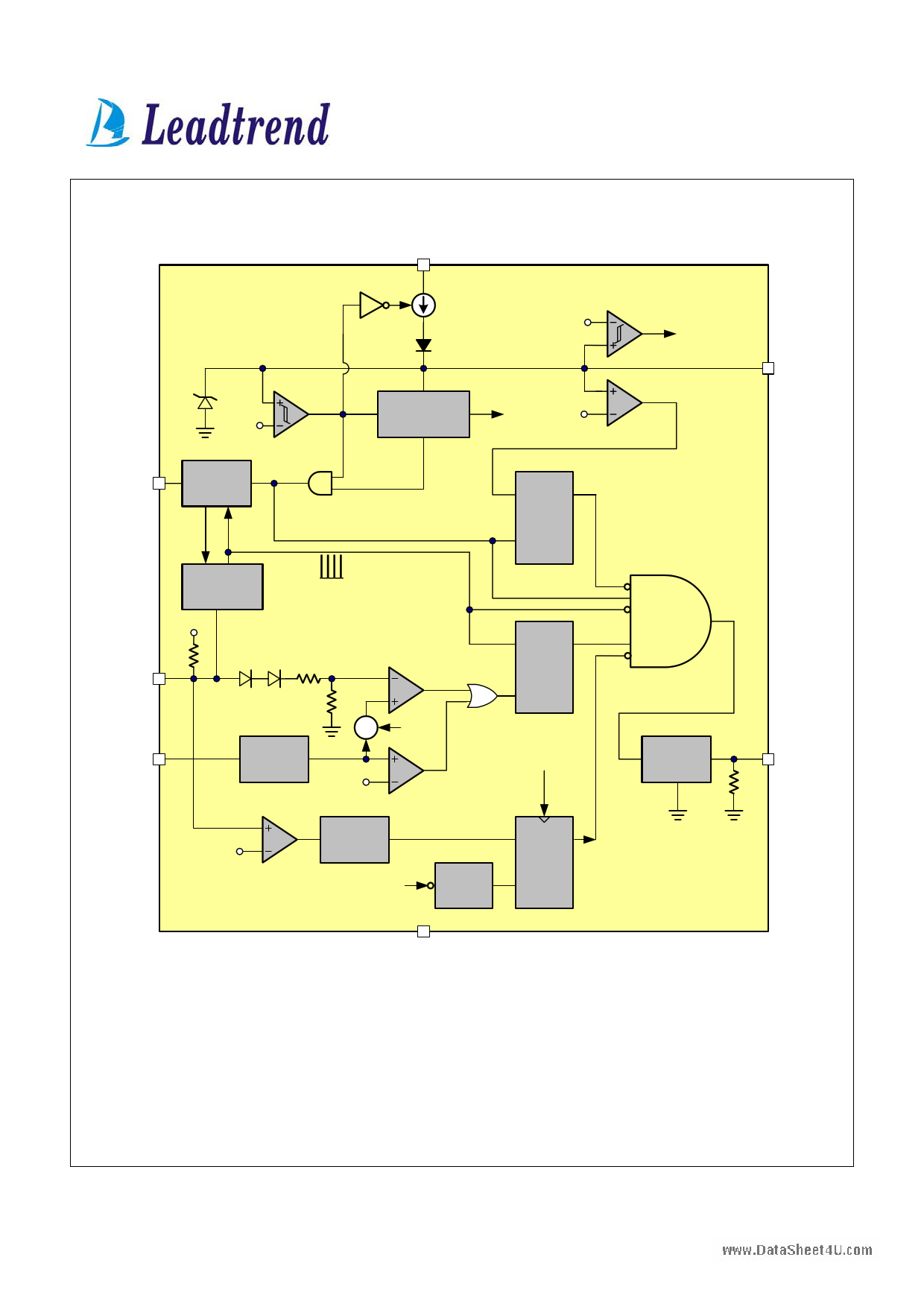

Block Diagram
HV
1mA
www.DataSheet4U.com
RT
32V
16.0V/
10.0V
UVLO
Comparator
internal bias
& Vref
OSC
PG
VCC OK
Vref OK
8V
27.5V
SQ
POR
OVP
Comparator
Green-Mode
Control
Vbias
COMP
CS
2R
R

∑+

Leading
Edge
Blanking
+
0.85V
PWM
Comparator
Slope
Compensation
OCP
Comparator
5.0V
30mS
Delay
OLP
Comparator
PG
/2
Counter
R
OVP
PG
SQ
R
OLP
POR
clear
SQ
R
Driver
Stage
VCC
OUT
GND
Leadtrend Technology Corporation
LD7575-DS-04a June 2007
3

Всего страниц 18 Pages
Скачать PDF

Назначение выводов:

SMD маркировка 37Rywp1234GNDFBBNOSENVCC56OUTpp37Rywp

  • GND (Ground) — земля, общий провод;
  • VCC (Input Voltage) — напряжение питания;
  • FB (Feedback) — вход обратной связи для контроля напряжения;
  • OUT (Output) — выход для подключения для подключения к затвору ключевого MOSFET транзистора;
  • SEN (Current sense input pin) — датчик тока. Вход для подключения для подключения к стоку ключевого транзистора;
  • BNO (Brownout Protection Pin) — вход для контроля минимального напряжения питания. Если на этом входе напряжение меньше порога — микросхема отключает подачу импульсов на выход OUT;

Характеристики LD7537RGL:

Минимальное входное напряжение 10.0 V;Максимальное входное напряжение 24.0 V;Напряжение питания срабатывания защиты (OVP) 26.0 V;Напряжение блокировки на выв. VCC (UVLO OFF) 8.50 V;Напряжение запуска на выв. VCC (UVLO ON) 16.00 V;Напряжение срабатывания защиты на выв. BNO 0.80 V;Напряжение отпукания защиты на выв. BNO 1.05 V;Номинальная частота генерации 65 KHz;Максимальный ток на выводе OUT 300 mA;

ШИМ-контроллер работает следующим образом: При подаче питания на вход VCC поступает напряжение через резистор с диодного моста. При достижении на этом входе напряжения 16 V микросхема запускает процесс генерации импульсов. Дальнейшая подача питания происходит выпрямлением напряжения с нижней левой обмотки импульсного трансформатора.

Если по каким-либо причинам напряжение питания на входе VCC падает ниже 8.5 V контроллер прекращает генерацию импульсов на выходе и возобновляет ее только при увеличении напряжения до 16 V.

Частота генерации микросхемы в процессе работы не меняется

Регулировка и стабилизация выходного напряжения блока питания происходит за счет изменения скважности импульсов на выходе OUT. Она зависит от соотношения напряжений на входах SEN и FB

Напряжение на входе SEN пропорционально току в цепи ключегого MOSFET-транзистора. Напряжение на входе обратной связи FB снимается с оптопары, на которую приходит с регулируемого стабилитрона TL431, отражая изменения выходного напряжения.

Устройство имеет защиту от повышенного напряжения питания (Over Voltage Protection или OVP). При увеличении напряжения на входе VCC более 26 вольт генерация ШИМ-импульсов на выходе OUT прекращается.

Микросхема LD7537RGL имеет также защиту от пониженного напряжения питания и помех по питанию. При падении напряжения на входе BNO меньше 0.8 V генерация ШИМ-импульсов на выходе OUT прекращается и возобновляется при увеличении напряжения на выводе BNO до значения 1.05 V.

Микросхемы LD7537RGL могут применяться в телевизорах, мониторах, блоках питания ноутбуков, планшетов, зарядных устройствах и другой электронной технике.

Посмотреть заводскую документацию (Datasheet) на микросхему LD7537RGL можно здесь.
