Установка люка невидимки под плитку

Каждый ревизионный люк невидимка под плитку полностью готово к установке и не требует никаких корректировок и подгонок! Каждый люк снабжен системой регулировки по горизонтали и вертикали. На все люки действует гарантия 5 лет. Имеются все необходимые сертификаты соответствия.

Если Вы планируете установить ревизионный нажимной люк под плитку в ванной или туалете — важной характеристикой является пыле и влагозащищенность. Люк невидимка под плитку оснащён специальными уплотнителями и обеспецивает двухстроннюю непроницаемость от влаги и пыли

Лючок сантехнический под улитку устанавливается в санузел в специальное окно (нишу). Во время ревизии коммунальных служб, можно осуществить перестановку труб и узлов в скрытую часть, чтобы сделать люк. Часть счетчиков также можно установить под дверцей этого люка. Съемную дверку можно сделать на магнитах, с замками или открывающимися с помощью присосок. Может быть люк под плитку, краску, обои. Как же не потеряться в разнообразии этих механизмов и создать идеальный сантехнический люк под плитку?

Монтаж каркаса

Самым важным моментом является разметка будущего каркаса. Разметку следует производить с учетом толщины
гипсокартона (или гипсоволокна) и толщины плитки с клеем. Гипс 12 мм (можно использовать 9 мм) плюс 10 мм
на плитку с клеем (укладка под гребенку). Итого получается 22 мм. Для того, чтобы готовый экран был «заподлицо»
с краем ванны, каркас должен быть заглублен на 22 мм.

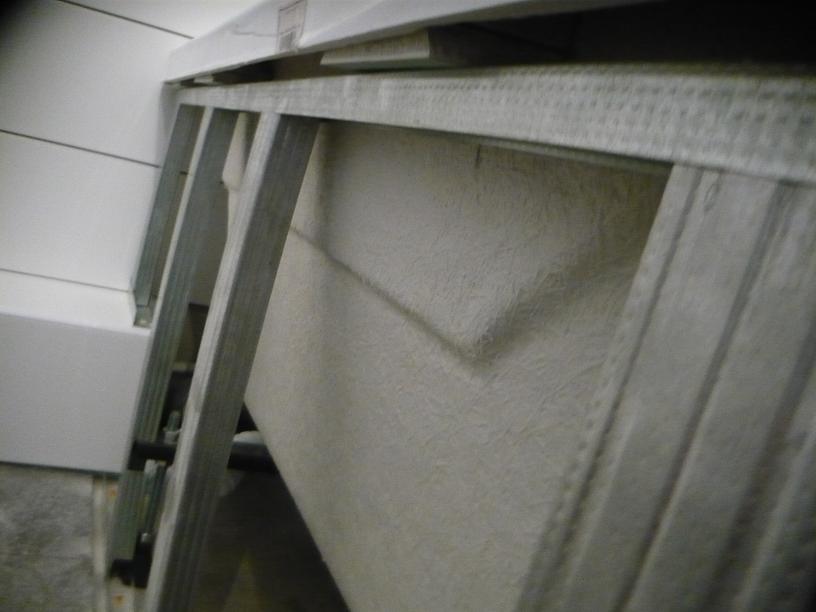

Если ванна только устанавливается, то очень полезно сразу прикрутить направляющий профиль. У акриловых
ванн обычно кромка не идеально прямая, а немного продавлена посередине, проконтролировать это можно правилом,
на крайний случай ровным профилем. Из-за «провиси» нужно найти оптимальное положение направляющей —
середина профиля заглублена ровно на 22 мм, а края немного больше. Для крепления к ванне можно использовать
куски гипсокартона или бруски. В конечном итоге нужно, чтобы профиль выступал за нижний край кромки для
удобного прикручивания гипсокартона.

При уже установленной чугунной или любой другой ванне, придется крепить профиль вглубь на 22 мм уже на месте.
К чугунной или металлической ванне, во внутреннюю полость кромки нужно сначала приклеить несколько закладных
из бруска, 3-4 шт, а уже затем крепить направляющий профиль ПН27-28. Клеить закладные можно, например,
жидкими гвоздями.

В дальнейшем направляющие крепятся по всему периметру будущего экрана. При необходимости, можно отказаться
от вертикальных направляющих, заменив их вертикальными стойками из ПП-профиля возле краев. Так же стойки
устанавливаются по всей длине каркаса на расстоянии 40-60 см друг от друга.

На данном этапе следует определиться с положением потайного люка-ревизии, его роль будет выполнять одна
плитка, опирающаяся на две вертикальные стойки. Эти две стойки следует расположить так, чтобы плитка-люк
заходила на середины (оси) профиля.

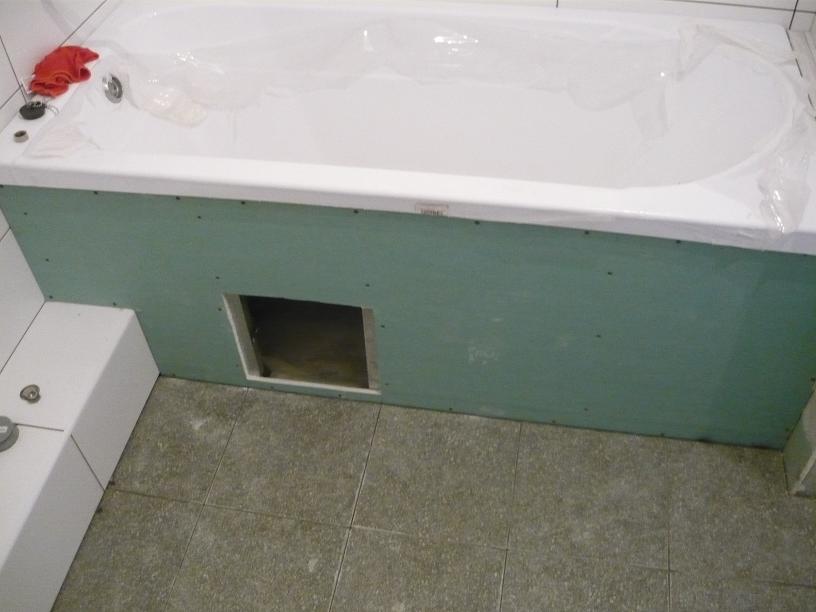

Ну а когда весь каркас собран, его зашивают гипсокартоном (гипсоволокном). Перед прикручиванием следует
прорезать отверстие под люк.

Уже к прикрученному листу, в люк, нужно прикрутить горизонтальный отрезок ПП-профиля для крепления магнитов.

Экран готов к облицовке плиткой. Перед укладкой плитки рекомендуется прогрунтовать гипсокартон.

Особенности монтажа люка

Инструменты и материалы

Для монтажа люка ревизии стоит приобрести все материалы и элементы конструкции. Можно приобрести готовые конструкции или изготовить его собственноручно. Монтаж таких люков под плитку собственноручно осуществляется в 5 этапов:

• Изготовление каркасной базы.
• Установка дверцы из гипсокартона.
• Крепление замочной системы.
• Отделка наружной стороны при помощи кафеля.
• Герметизация стыков.

Монтаж люка ревизии производится поэтапно. Для начала определимся с местоположением конструкции и габаритами, от чего зависит выбор материала изготовления дверцы и сторона открывания. Тайный люк можно сделать из всех подручных средств, какие есть в наличии.

Как сделать ревизионный люк незаметным

Теперь поговорим о том, как скрыть ревизионный люк. Для этого его стоит сделать как можно меньше. Если вы желаете сделать его по максимуму незаметным, то стоит применят нажимные системы открывания, чтобы не ручки не оставались на виду снаружи дверцы.

Можно применять запоры мебели для нажимных систем. Основным правилом сокрытия ревизионного люка стало расчет его размера таким образом, чтобы мозаичный плиточный рисунок совпадал. Для этого стоит рассчитать площадь одной плитки и взять такую площадь, чтобы при отделке рисунок смотрелся вполне естественно. Настоятельно рекомендуем выбирать такие габариты дверцы, чтобы на ней вмещались целые плиты, а стыковочные швы выглядели ровно. Получается, что дверцу стоит делать размером на парное число плит, в зависимости от площади коммуникаций скрытого типа.

Установка ревизионного люка

Есть 3 главные методы монтажа люков скрытого типа:

• На сделанный собственноручно каркас.
• На изготовленной самостоятельно нише.
• В готовую нишу на стене.

Скрытый люк можно поставить своими руками любыми методами, но главное, чтобы удалось достигнуть тот внешний вид, который положен. Установка в готовую нишу производится на каркас выстроенной стены. Чаще всего люк применяют для сокрытия магистральной трубы санитарного узла.

Такой метод не самый простой, так как появляется необходимость «подгонки» каркаса под нишу, что не всегда возможно. В таком случае нужно выравнивать люк, применять опорные клинья и дополнительные элементы опоры. Применяют саморезы и шурупы для фиксации конструкции. Установка в каркас сборного типа является более простым методом монтажа скрытого люка.

Это не самая устойчивая конструкция, но куда удобнее при монтаже. Метод дает возможность скорректировать габариты люка, поменять обшивку и его положение. Так можно поставить ревизионные люки в любых местах. Установки в нише, сделанной своими руками – оптимальный метод монтажа люка ревизии. Работы производится на монолитных стенах, а потому конструкция получается надежнее и устойчивее. Масса отделки из плитки не оказывает воздействие на дверцу люка, а эту конструкцию допустимо поставить в любых удобных местах. Технология монтажа не имеет особых отличий от остальных методов, но при этом можно выбрать любые габариты люка по своему усмотрению.

Потайной люк под плитку

Сантехнический люк под плитку может быть напольным, настенным, даже частью декоративного экрана. Еще на этапе строительства дома создается специальная ниша для коммуникаций. Устанавливается коробка люка, зафиксироваться и устанавливается дверца.

Если ниши нет, то ее нужно создавать специально, прорубая ее в стене из бетона или кирпича с помощью дрели или болгарки. Все это делается во время ремонта, когда заменяются коммуникации на скрытые, специально проделываются пазы под них. Трубы проходят за обшивкой из гипсокартона, тогда использовать можно только лобзик и ручную ножовку.

Лучше всего сделать его в один тон с плиткой, чтобы он не бросался в глаза. Также можно сделать люк своими руками из металла или пластика, тщательно проведя все замеры и выбрав способ крепежа.

В настоящее время существуют несколько основных типа крепления коробки люка в проеме
:

• С помощью саморезов, тогда вместе с люком в комплекте идет крепеж, а у рамы по бокам есть отверстия для этих крепежей;
• После завинчивания таких саморезов заполняют все отверстия специальной монтажной пеной с клеем, герметиком из силикона;
• В другом случае люк монтируют в бетонную или кирпичную стену, в нее первым шагом забивают дюбеля, а затем завинчивают саморезы, а в гипсокартонную стену при установке окошко отделывают алюминиевым материалом.

Первый способ лучше подходит для установки небольших пластиковых люков и перегородок из гипсокартона, а второй, более надежный способ, хорош и для легких, и для тяжелых материалов.

Ревизионный люк невидимка надежно защищен от попадания воды. Установка его в санузлах на магнитах делает приспособление удобным для пользования в любое время. После установки шкаф можно отрегулировать и отделать кафельной плиткой. Соединить люк вместе со стеной можно с помощью петли, установить съемную магнитную крепежную конструкцию.

Для чего нужны люки в ванной?

Трубы, приборы учета расходуемой воды и прочее технологическое оборудование в пространстве под ванной выглядит визуально непривлекательно, поэтому нередко во время ремонта комнаты проем закрывают декоративным экраном, кладкой (кирпичной, из стеклянных блоков, пеноблоков) или гипсокартоном.

В случае поломки перелива, сифона ванной или необходимости замены счетчиков, для комфортного устранения проблем нужно обязательно оставлять в закрывающей пространство стене технологическое окно, в которое монтируют ревизионный люк.

Ниша в стене, оборудованная открывающейся дверцей, также послужит местом для хранения моющих, гигиенических и косметических средств, мочалок и полотенец.

ВНИМАНИЕ! Нежелательно закрывать экраном чугунный канализационный стояк: для ремонта трубы потребуется доступ по всей ее высоте, и конструкцию придется полностью демонтировать

Разновидности

В вопросе устройства экрана есть нюанс: под ванной имеются трубопроводы, нуждающиеся иногда в ремонте, потому требуется предусмотреть возможность доступа к ним. Для этого следует задуматься о конструкции перегородки. Рассмотрим несколько вариантов.

Раздвижной экран под плитку

Изделие оснащено дверками, откатывающимися на роликах в сторону.

Удобная конструкция, поскольку не только предоставляет быстрый доступ к коммуникациям, но и позволяет хранить под ванной бытовую химию или инвентарь.

Но изготовить такой экран с облицовкой из плитки невозможно: материал вместе с жёстким основанием имеет значительную толщину, потому дверцы не поместятся.

Это вариант для пластика и МДФ.

Съемный экран

Изделие представляет собой глухую перегородку, но при необходимости оно легко демонтируется.

Под плитку этот вариант также не подходит, поскольку:

• плитка имеет значительный вес;
• в ходе демонтажа неизбежны деформации экрана, что приведет к отклеиванию облицовки.

Для такой конструкции требуется легкий материал, потому пластик подходит лучше всего.

С люками

Устройство ревизионного люка в зоне расположения коммуникаций — оптимальное решение для экрана из плитки.

Крышки для люка бывают двух типов:

1. Самодельные: фрагмент фанеры или гипсокартона, оклеенный плиткой. Такой люк не виден, поверхность экрана является однородной.
2. Заводского изготовления.

В последнем случае изделие находится на виду, но выглядит оно стильно и аккуратно, потому внешности экрана не портит.

Нажимной лючок сантехнический под плитку: размеры

Существуют определенные стандартные размеры ревизионных люков. Минимальный квадратный размер равен 10 см на 10 см. Готовые изделия под плитку равны размерам обычной плитки 20 см на 30 см. В случае произвольных параметров, специалисты стремятся создать их ближе к размерам керамических плиток, чтобы сантехнический нажимной лючок можно было спрятать в комнате.

Наибольший размер готового люка равен 1 м 20 см. Можно сделать такой люк своими руками, тогда параметры дверцы должны быть следующими: около 5 см оставить про запас для фиксации с поверхностью; около половины размеров плитки нужно оставить со свободной стороны. Как правильно рассчитать размер люка?

Для этого следует провести несколько расчетов
:

• В первую очередь определить место для люка, чтобы была возможность доступа к сантехническим узлам;
• Высоту и ширину плитки для стен;
• Высчитать высоту и ширину люка, для этого число плиток по горизонтали умножить на ширину одной плитки, а затем то же самое сделать по вертикали.

После всего вышеперечисленного можно приступать к выбору люка. Обязательно нужно приобрести монтажный клей.

Как выбрать люк по размерам

Мы не будем затрагивать нюансы с различными типами отрывания дверей, они зависят только от ваших пожеланий и особенностей планировки ванной комнаты. Остановимся на главном – определении оптимальных линейных размеров конструкции.

1. По месту расположения сантехнической арматуры и контрольных проборов определите зону размещения устройства и ее высоту и длину.
2. Снимите размеры керамической плитки, которую планируется использовать для отделки стен в комнате.
3. Исходя из размеров керамической плитки определите, какое количество перекрывает площадь доступа к инженерным коммуникациям.

4. Узнайте стандартные размеры скрытых люков, имеющихся в продаже.

5. Выберите модель с габаритами рамы, которые равны или несколько меньше длины и ширины плиток, необходимых для перекрытия люка.

1. Во время подбора размеров люка нужно иметь в виду, что по всему периметру плитка обязательно должна выступать за его габариты минимум на полсантиметра. Максимум со стороны петли на 5 см, с остальных сторон есть только одно ограничение – более 50% площади плитки должно быть приклеенным. В противном случае прочность соединения будет сомнительной, во время пользования люком эти элементы отделки могут оторваться.

Размеры пластиковых ревизионных люков

Рекомендация по выбору люка

С учетом этих требований не только подбирается модель и размеры люка, но и корректируется его положение на стене. В зависимости от размещения плитки во время разбивки конструкция может немного перемещаться в любую сторону, за чет этого исключается нарушения рядов. Во время перемещения люка нужно следить, чтобы все коммуникации оставались доступными.

Подбираем ревизионный люк

люк для ванной

Установка люка на перегородки из пеноблоков

Снимите дверцу люка, положите раму на ровную поверхность и высверлите монтажные отверстия на расстоянии 10 сантиметров друг от друга (их количество зависит от величины изделия);

• проверьте размеры, ровность стен и углов проема, при необходимости устраните проблему;
• зафиксируйте люк в проеме и проверьте его положение уровнем. Большие расстояния между рамой изделия и стеной заделайте цементным раствором или устраните с помощью строительной пены. При монтаже люка с нажимным механизмом учитывайте, что дверца должна выступать на 2-3 миллиметра над плоскостью каркаса;
• отметьте места расположения креплений на пеноблоках через отверстия в рамке;
• выньте люк из проема, просверлите пеноблоки в намеченных местах и забейте дюбели;
• вновь вставьте изделие в окно и с помощью саморезов закрепите раму, затем дверку;
• произведите регулировку зазора между рамой и дверцей.

ВАЖНО! Регулируйте положение подвижного элемента конструкции под нагрузкой: прикрепите к нему вес, примерно равный весу материала для облицовки дверки

Размеры

Стандарты ревизионных люков предполагают минимальный размер как квадрат 10 см*10 см. среди готовых изделий используют люки по размерам обычной плитки 20*30.

Работая с произвольными параметрами, мастера стремятся их приблизить к такому варианту, чтобы на шторке полностью могли уместиться керамические изделия. Такой подход позволит «прятать» люк. Конкретные размеры зависят от назначения дверцы и положения труб, кабеля.

Самой большой из готовых вариантов считают дверки 120 см. Самодельные дверцы, отличные от обычных параметров, стоит приблизить к таким: не менее 5 – 50 мм запаса плитки на фиксаже со стеной, не более ½ собственных параметров плитки со свободной стороны.

Установка люка на перегородки из пеноблоков

Снимите дверцу люка, положите раму на ровную поверхность и высверлите монтажные отверстия на расстоянии 10 сантиметров друг от друга (их количество зависит от величины изделия);

• проверьте размеры, ровность стен и углов проема, при необходимости устраните проблему;
• зафиксируйте люк в проеме и проверьте его положение уровнем. Большие расстояния между рамой изделия и стеной заделайте цементным раствором или устраните с помощью строительной пены. При монтаже люка с нажимным механизмом учитывайте, что дверца должна выступать на 2-3 миллиметра над плоскостью каркаса;
• отметьте места расположения креплений на пеноблоках через отверстия в рамке;
• выньте люк из проема, просверлите пеноблоки в намеченных местах и забейте дюбели;
• вновь вставьте изделие в окно и с помощью саморезов закрепите раму, затем дверку;
• произведите регулировку зазора между рамой и дверцей.

ВАЖНО! Регулируйте положение подвижного элемента конструкции под нагрузкой: прикрепите к нему вес, примерно равный весу материала для облицовки дверки

Как правильно устанавливать ревизионный люк-невидимку? Схема установки

Способ установки любого из этих типов люков, в принципе, везде одинаков.

Прежде всего нужно определиться с размерами люка.

Рулеткой замеряем максимальное расстояние, которое понадобится нам для комфортной работы в отверстии этого самого люка (открывание/закрывание крана, снятие/монтаж счетчика воды и т.п.).

Так же следует учесть размер плитки, которой будет облицовываться дверца люка. Плитка, наклеенная на люк, должна выступать за границы дверцы люка не более, чем на 50-80мм.

Если установка люка планируется в стене из гипсокартона, то при монтаже профилей нужно учесть будущее расположение люка.

То же и при устройстве стены из газобетона.

Размеры проема для люка должны быть на 10-20мм больше, чем размеры самого люка, для комфортной и удобной его установки.

После монтажа каркаса можно проверить правильность расположения проема для ревизии.

Примеряем люк, вставляем его в подготовленный проем.

Пока каркас не обшит гипсокартоном при необходимости можно подкорректировать расположение профилей.

Если нас все устраивает, то можно обшивать стену гипсокартоном. Если это «влажное» помещение (например, ванная комната), то желательно использовать влагостойкий гипсокартон.

Проще всего прикрутить целый лист ГК к стене, а затем уже вырезать отверстие специальной пилкой по гипсокартону. Конечно же перед этим нужно уточнить и запомнить расположение проема с помощью рулетки.

Устанавливаем ревизионный люк на свое место.

Важно, чтобы дверца люка оказалась в плоскости всей стены. Фиксируем люк в проеме к профилям саморезами

Сначала плотно прижимаем и прикручиваем люк к одной из сторон, затем закрепляем все остальные

Фиксируем люк в проеме к профилям саморезами. Сначала плотно прижимаем и прикручиваем люк к одной из сторон, затем закрепляем все остальные.

Проверяем правильность открывания и закрывания дверцы люка.

Виды сантехнических люков

Название – «ревизионный люк» – говорит само за себя. Эта специальная дверца предназначена для обслуживание сантехнических коммуникаций: труб, счетчиков, запорных кранов. За дверцей легко спрятать приборы учета холодной и горячей воды, сделать их недоступными для взора посторонних.

В маленьких ванных комнатах ревизионные лючки обычно располагаются а видном месте. Поэтому многие жильцы стремятся спрятать их, например, за плиткой или кафелем. В связи с этим и выделяют различные виды люков:

• «под плитку»;
• «под покраску»;
• металлические;
• пластиковые.

Каждый из видов люков имеет свои достоинства и недостатки, которые необходимо учитывать при покупке. Пользуются популярностью «невидимки», совпадающие по форме с плиткой, подробнее прочитать о них можно в отдельной статье.

Лючки «под покраску» используются в помещениях с окрашенными стенами, либо при креплении на подвесных потолках. Они окрашиваются после установки в цвет настенного или потолочного покрытия, практически невидны, не имеют ручек. Чтобы открыть потайную дверцу, нужно всего лишь знать, где она находится, легкое нажатие – и доступ открыт.

Металлические люки, как и пластиковые, не прячутся, чаще всего окрашены в белый цвет. Металл сверху покрывается полимерной пленкой, чтобы продлить срок службы во влажных условиях. Иногда такие лючки имеют замки с ключами, которые предназначены для семей с детьми.

Разновидности

Разные модели сантехнических люков отличает размер, форма и прежде всего механизм закрывания. Выбор подходящего лючка выполняют в соответствии с функциями, габаритами короба и формой декоративной плитки, используемой для отделки стен. Достоинство этого устройства в том, что установить любую модель можно своими руками согласно инструкции. Различают следующие виды сантехнических лючков по способу открывания:

• Распашные. Они представляют собой устройство с распашными дверками, открывающимися в стороны. Фиксация дверных створок происходит с помощью магнитов, присосок или поворотных ручек, а открываются они легким движением на себя. Сантехнические люки распашного типа обладают простейшей конструкций, поэтому редко ломаются, недорого стоят, и легко устанавливаются своими руками. Недостатком этой модели считают то, что для открывания дверок требуется достаточно много места.
• Сдвижные. Такие модели также оснащаются двумя дверками, которые при открывании сначала выдвигаются вперед, а только потом распахиваются. Открываются сдвижные лючки легким нажатием на дверцу, которое приводит в движение механизм. Стоят такие устройства дороже, чем обычные, но они лучше подходят для установки в случае труднодоступности короба, когда места для открывания распашных створок недостаточно. Если на такой люк приклеить керамическую плитку, он полностью сольется со стеной, став невидимым.
• Нажимные. Люк под ванну нажимного типа открывается при помощи пружинного механизма, выталкивающего дверки вперед. Простота открывания и различные размеры таких моделей делают их оптимальным вариантом для оборудования ревизионных отверстий для коммуникаций. Нажимной люк без использования специальных инструментов, своими руками открывается за считанные секунды, открывая доступ в недра короба, чтобы устранить поломку или протечку.

Экран для стальной ванны

Порядок изготовления экрана под плитку при установке стальной ванны такой же, как и в предыдущем случае: сборка каркаса, его обшивка и наклеивание плитки. Но есть свои нюансы, которые рассмотрим более подробно. Бонусом расскажем как сделать разметку без лазерного уровня.

• Уровень выставляется вертикально по краю ванны,на полу делается отметка.
• Далее измеряется ширина загнутой нижней части бортика ванны. Обычно это около 10 мм. Затем от первоначальной отметки отступается это расстояние и ставится вторая метка.
• После этого прибавляется толщина обшивочного материала (в этом случае используется ГВЛ) и плитки с учетом слоя клея.Ставится третья, окончательная отметка, обозначающая место установки направляющего профиля.

С противоположного края ванны проводятся такие же операции по выполнению разметки.

Далее по стандартной технологии собирается каркас:

• Нарезаются профили, обезжириваются и приклеиваются к полу и стенам при помощи герметика.
• После застывания герметика, на который приклеены направляющие, устанавливается верхний направляющий профиль, а также вертикальные перемычки из отрезков стоечного профиля.

Чтобы повысить прочность и жесткость каркаса в центральной его части, из направляющего профиля делаются небольшие уголки, которые приклеиваются к ванной  герметиком, а к стойкам каркаса прикручиваются саморезами.

Еще один нюанс – запенивание оставшегося пространства между верхней направляющей и бортом ванны.

После застывания пены, ее излишки обрезаются острым ножом. Также срезается выступивший из-под края профиля герметик.

Готовый каркас зашивается выбранным листовым материалом с вырезанием отверстия под люк для доступа к сифону. Для этих целей обычно применяется влагостойкий гипсокартон или гипсоволоконные листы.

Не менее ответственный этап – наклеивание плитки. На идеально ровную поверхность плитка ложится относительно легко, но процесс часто усложняется необходимостью подрезания плитки для обхода труб. При облицовке экрана плиткой, соблюдается несколько правил:

• Перед укладкой плиткой материал экрана обрабатывается двумя слоями грунтовки, чтобы снизить впитывающие свойства листов.
• Клей наносится только на плитку и разравнивается гребенчатым шпателем с высотой зуба в 6 мм.
• При укладке плитки стучать по ней не нужно: для равномерного распределения клея по всей поверхности, достаточно сделать несколько вибрационных движений с одновременным прижимом плитки.

После того, как плиточный клей схватится, производится затирка швов, после чего экран полностью готов.

Обзор производителей скрытых люков под плитку

Российская производственная компания Хаммер – более 10 лет специализируется на изготовлении и поставке люков для стен, подвалов, потолков. Модели этого производителя имеют широкий размерный ряд. Вся продукция соответствует международным стандартам качества. На данный момент, кроме ревизионных люков под покраску, фирма выпускает 2 известные модели, предусматривающие отделку плиткой: «Зевс» и «Слава».

“Зевс”

Нажимного типа изделие обладает высокой прочностью, благодаря усилению конструкции добавочными ребрами жесткости (модели предназначены для проемов до 1600х1600 миллиметров, а толщина облицовочного материала при этом имеет допустимое значение до 15 миллиметров);

“Слава”

Люки с нажимным механизмом открытия, очень удобные в монтаже и эксплуатации изделия, характеризующиеся долгим сроком службы и умеренной ценой. Система соединений и шарниров люков позволяет не использовать для открытия дверцы ручки (присоски) – достаточно просто нажать на место, где расположены защелкивающиеся механизмы, при этом совмещение рамы и двери осуществляется автоматически. Изделия модели «Слава» допускается устанавливать на любую поверхность, дополнительный изоляционный слой крышки защищает скрытые коммуникации от попадания влаги. Крепить на люк можно материал, размер которого больше дверцы, что позволяет исключить дополнительную работу по обрезке плитки.

Государственная – производство широкого ассортимента люков Ревизор разнообразных конструкций: можно использовать под обои, покраску, плитку и другие материалы. Компанией изготавливаются изделия для потолков, полов, стен, подвалов, выпускаются ревизионные люки из алюминия, стали, полимерных материалов. Металлические участки обработаны специальными составами, обладающими антикоррозийными свойствами.

Все выпускаемые люки проходят трехуровневую систему контроля качества:

• люки Ревизор под обои (покраску) – применяются для монтажа на стены или потолок, механизм открытия –нажимной;
• напольные люки Ревизор – предназначены для использования в жилых помещениях, имеют безопасную и надежную конструкцию;
• люки АлюКлик, Т-34 (под плитку) – имеют различные механизмы открывания, предназначены для помещений с различной планировкой и предусматривают отделку облицовочными материалами.

– выпуск и проектирование напольных и настенных высококачественных изделий, изготовленных из алюминиевого профиля, с узлами регулировки дверцы c фторопластовыми подшипниками, что исключает закисливание подвижных узлов. Продукция компании аттестована по высшей категории качества.

Размеры

Стандарты ревизионных люков предполагают минимальный размер как квадрат 10 см*10 см. среди готовых изделий используют люки по размерам обычной плитки 20*30.

Работая с произвольными параметрами, мастера стремятся их приблизить к такому варианту, чтобы на шторке полностью могли уместиться керамические изделия. Такой подход позволит «прятать» люк. Конкретные размеры зависят от назначения дверцы и положения труб, кабеля.

Самой большой из готовых вариантов считают дверки 120 см. Самодельные дверцы, отличные от обычных параметров, стоит приблизить к таким: не менее 5 – 50 мм запаса плитки на фиксаже со стеной, не более ½ собственных параметров плитки со свободной стороны.

Как облицовывать стену с установленным люком?

сделайте предварительную раскладку плитки, принимая во внимание расположение ревизионного окна, отметьте линии на полу или стенах отбивочным шнуром; начинайте работу с приклеивания облицовочного материала на дверку, затем продвигайтесь в стороны от люка; дождитесь полного высыхания клеящего состава, произведите затирку швов между дверцей и стеной (полом) и по всей остальной поверхности

ВАЖНО! Профессионалы рекомендуют делать отверстие для люка после начала укладывания плитки на стены
Такой метод значительно облегчит соблюдение правильности раскладки: на внешних углах, возле пола или потолка должны быть целые плитки, швы полностью совпадать. ВАЖНО! Профессионалы рекомендуют делать отверстие для люка после начала укладывания плитки на стены

Такой метод значительно облегчит соблюдение правильности раскладки: на внешних углах, возле пола или потолка должны быть целые плитки, швы полностью совпадать

ВАЖНО! Профессионалы рекомендуют делать отверстие для люка после начала укладывания плитки на стены. Такой метод значительно облегчит соблюдение правильности раскладки: на внешних углах, возле пола или потолка должны быть целые плитки, швы полностью совпадать

Если вы не новичок в строительном деле и умеете выполнять облицовку стен, самостоятельно оборудовать внутренний шкаф в ванной комнате и установить ревизионный люк не составит для вас никаких трудностей.

Монтаж нажимного изделия

Алгоритм установки нажимного ревизионного люка в ванной:

1. Открыть люк, а затем просверлить отверстия в раме, предназначенные для удержания конструкции в стене. Каналы располагаются на расстоянии 100-150 мм от углов.
2. Вставить конструкцию в проем, выполненный в перегородке.
3. Выставить раму по горизонтали и вертикали при помощи строительного уровня, а затем зафиксировать изделие струбцинами. Для обеспечения работы механизма люка необходимо обеспечить выступ крышки относительно стены на 2-4 мм (параметр указывается в заводской документации).
4. Подложить в зазор между рамой и окошком распорные клинья, а затем разметить отверстия в торцевых стенках проема.
5. Вынуть раму, просверлить каналы и установить в них пластиковые дюбели.
6. Установить конструкцию на штатное место и закрутить винты крепления.
7. Проверить положение изделия по уровню, в случае необходимости проводится корректировка угла установки при помощи откручивания и затягивания винтов, расположенных на противоположных кромках.
8. Отрегулировать положение откидной крышки при помощи резьбовых элементов на петлях.
9. Заполнить промежуток между рамкой и проемом монтажной пеной.
10. Наклеить на фронтальную часть крышки кафельную плитку. На внешние кромки покрытия наносится слой силиконового герметика, для того чтобы он был равномерным, используется наклейка полосок малярного скотча.
11. Удалить клейкую ленту после засыхания герметика, а затем прорезать проем технической дверцы. Эластичный материал должен остаться только на плитках, находящихся на лючке.

После установки на люк приклеивают керамическую плитку.

Сантехнические люки под плитку: формы

В настоящее время в продаже представлен широкий ассортимент сантехнических люков невидимок под плитку. Различны они по своим размерам, форме, отделке, материалу.

Существуют люки разные по своим свойствам
:

Их чаще всего делают в ванной, туалете или на кухне, где отделка чаще всего представляет собой плитку. Дополнительно облицовывают и люк плиткой, чтобы скрыть его, а в случае чего открыть и использовать. Совсем скрыть технический люк не получится, швы вокруг люка будут выдавать его местоположение. Выбрать размеры, как крепить и форму можно на заказ, в таком случае делаются индивидуальные замеры, создается схема, выбирается тип люка.

Функции

Люк для ванной – специальное устройство, которое устанавливают в стенку гипсокартонного короба, маскирующего трубы, приборы учета расхода воды, вентили и другое сантехнического оборудования. Он представляет собой небольшую дверку, открывая которую можно быстро получить доступ к коммуникациям, не нарушая целостности отделки. После установки на люк приклеивают керамическую плитку, обои или покрывают краской в тон стенам ванной комнаты, чтобы сохранить целостность интерьера. Это механизм используют, чтобы:

1. Всегда иметь доступ к приборам учета горячей и холодной воды для снятия показателей с счетчиков и контроля за их работой.
2. Оперативно устранить своими руками причины протечек и поломок в канализационной или водопроводной системе ванной комнаты.
3. Организовать компактное, не бросающееся в глаза место для хранения бытовой химии, медикаментов или других хозяйственных нужд.
4. Получить доступ к сифону под ванной его для прочистки и обслуживания.

Похожие записи:

Как сделать калитку самостоятельно с учётом конструктивных особенностей, характеристик материалов Солнечные часы своими руками. мастер-класс. солнечные часы своими руками A-model: интернет магазин сборных моделей Плюсы и минусы автобаферов и как их сделать своими руками Молоток своими руками: создаем инструмент своими руками (74 фото) Как сделать перегородку своими руками?
