Как сделать люк в подвал с амортизаторами своими руками: чертежи + видео

Содержание

Устройство лаза

Если помещение под полом планировалось до возведения строения, то вход в него обычно проектируется заранее, устраивается в ходе строительства и в дальнейшем не вызывает проблем.

Но при перепланировке помещений, расширении погреба либо создании его в уже существующем здании правильное устройство лаза в подвальное помещение считается одной из самых сложных задач.

Создайте лаз в погреб

Требования к лазу основаны на рациональности, а отверстие в полу не должно быть источником травматизма:

Входное отверстие в погреб должно располагаться в месте наименьшей интенсивности движения в помещении. Не допускается расположение лаза вблизи входных дверей, окон, в местах скопления людей. Оптимальное расположение: вдоль стен, в углах комнат.
Подвальное и расположенное над ним помещения имеют разный температурный режим. Из этого следует необходимость абсолютной герметизации проёма и изготовление крышки с применением теплоизолирующих материалов.
В погребе на хранении часто находятся продукты, для качественного сохранения которых требуется определённый режим влажности, сами продукты тоже выделяют влагу. По этой причине гидроизоляция пола над погребом должна быть усилена. При изготовлении крышки также применяются материалы и средства для гидроизоляции.
Отверстие лаза не должно иметь шероховатостей, выступов, острых граней и элементов креплений, различных других препятствий для безопасного перемещения, которые могут привести к травмам.
Ручка для люка устраивается на уровне пола в скрытом варианте либо располагается у стен помещения.
Важным моментом безопасности считается надёжность фиксации люка в подвал в открытом положении, для чего устраиваются специальные приспособления.
Внешняя верхняя поверхность крышки погреба должна соответствовать покрытию пола как в плане используемых материалов, так и в цветовом декоративном оформлении.
Стыки, щели, различие уровней поверхности пола и люка не допускаются.

В данном видео рассмотрим люк в подвал:

Как выбрать место

Определение формы люка находится в прямой зависимости от места его расположения.

Целесообразнее под эти цели выделять участок подсобного помещения, в котором открытая крышка не станет препятствием на пути движения домочадцев.

Кроме того, подход к входному элементу должен всегда быть свободным. Не стоит излишне нагромождать окружающее его пространство, поскольку в случае необходимости открытия люка потребуется выставлять вещи.

Не стоит опускать и дополнительные меры безопасности. Так, целесообразно место под размещение прохода и крышки выбирать ближе к одной из стен помещения. При этом на поверхность люка установить декоративную вазу с цветами или цветочный горшок.

В случае обустройства крышки в жилой комнате надлежит спланировать размещение мебели на умеренном расстоянии.

Соблюдение этого правила предотвратит образование конденсата на ее поверхности и последующую порчу.

Виды подвальных люков

Вход в погреб различают по:

Габаритам.
Виду покрытия: плитка, ламинат, паркет, линолеум, цементное основание.
Нагрузке на поверхность — люк в гараже должен быть более прочным.

Ранее входы имели простую конструкцию типа сдвижной или подъемной крышки на металлическом или деревянном каркасе

Использование их было несколько трудоемким, так как требовало определенных усилий и осторожности в обращении. На смену им пришли напольные люки с газовым амортизатором. Этот вид отличается практичностью, удобством использования, эстетической привлекательностью

Они более универсальны, можно декорировать под различные виды напольного покрытия, они почти не видны на его общем фоне. Амортизаторы позволяют открывать крышку без усилий, так как оборудованы пневматической системой немецкого производства

Этот вид отличается практичностью, удобством использования, эстетической привлекательностью. Они более универсальны, можно декорировать под различные виды напольного покрытия, они почти не видны на его общем фоне. Амортизаторы позволяют открывать крышку без усилий, так как оборудованы пневматической системой немецкого производства.

Назначение и габариты тоже разнятся в зависимости от специфики использования подвала:

большая часть — хранение продуктов и консервации;
ниши для доступа к определенному оборудованию;
ревизионные конструкции для технического обслуживания (к примеру, гаражная яма).

Размер лючка для хозяйственных нужд должен соответствовать требованиям, чтобы человек мог бы легко спуститься в погреб по прикрепленной к входному отверстию лесенке. Поэтому достаточно будет квадратного или прямоугольного проема в пределах 70 -120 см и люка с амортизаторами с одним или двумя газлифтами.

Габариты ниши под оборудование разнятся в зависимости от его типа. Это могут быть специальные системы очистки, технические электроблоки с генератором и прочее. Зачастую напольный люк подобного типа изготавливают с учетом доступа к нему для ремонта аппаратуры и возможного демонтажа, замены. В данной ситуации больше подойдут распашные двустворчатые варианты. Газовых пружин будет установлено от 4 до 6 штук, их количество рассчитывается с учетом нагрузок.

Люк в винный погреб для хранения коллекционных образцов чаще имеет продолговатую форму и большие размеры, чем в стандартное хозяйственное подполье. У производителей можно заказать дизайнерские модели с отделкой из дерева, электроприводом.

Продвинутые варианты

Разобравшись в технологии сооружения люка, можно понять, что создать ее можно достаточно быстро своими руками

Следует только уделять внимание некоторым аспектам процесса. Однако не всегда дверца в погреб выполняется просто и безо всяких сложностей

Иногда приходится создавать механизированную систему. Также существуют случаи, когда крышка должна обладать определенными характеристиками:

Если напольное покрытие в комнате выполнено из дорогостоящей плитки, вписать вход в подвал в общий интерьер будет непросто. Для монтажа такой дверцы придется пригласить профессионала.
Для удобства открывания и закрывания дверцы владельцы частных домов нередко приобретают механизированные конструкции. Такие устройства работают на электроприводе. Они отличаются бесшумностью и безопасностью.

Только учитывая интерьер, особенности эксплуатации погреба и свои возможности, можно сделать действительно качественную дверцу.

Этапы выполнения работ

Чтобы сделать дверцу в полу, начинать работу нужно со сборки каркаса для нее, который по всем параметрам впишется в общую конструкцию. Сначала при помощи сварочного аппарата создается каркас из металлических уголков прямоугольной или квадратной формы. Не забываем оставлять зазор в 3-5 мм между плитой перекрытия и сварной рамкой, который заполняется резиновым уплотнителем для герметизации. Сама крышка может быть сконструирована из дерева или металла, здесь выбор полностью ложится на хозяина, а он, вероятнее всего, будет руководствоваться интерьером в жилой зоне. В деревянном доме лицевую сторону дверцы лучше сделать из такого же материала.

Если каркас для дверцы проема напольного перекрытия будет создаваться из металлических уголков, на крышке притупляют острую кромку и осуществляют ее подгонку под габариты рамки. Верхняя часть крышки должна быть чуть шире нижней. Чтобы проход в плоскости перекрытия мог плотно закрываться, расчет размеров проводится относительно толщины уголков.

Установка деревянного люка

Крышка люка чаще всего крепится на петли, что облегчает процесс ее открывания, в то же время уплотнение должно надежно защищать помещение от проникновения влаги. Наружные петли вы без проблем найдете в каждом строительном супермаркете.

Обращаем ваше внимание на то, что одни крепежи, которыми укомплектованы петли, фиксируются к уголкам, а вторые – непосредственно к крышке. Для таких целей рекомендуется выбирать саморезы

Утепляем пол в погребе

Отвечая на вопрос как утеплить подвал в гараже, мы переходим непосредственно к процессу утепления и начнем с утепления напольного покрытия.

Жесткий пенополистирол эффективен для тепловой изоляции пола

Для утепления пола потребуется выполнить подготовительные операции:

углубляем пол, выкапывая по всему периметру яму глубиной примерно 30 сантиметров, и выравниваем всю поверхность пола;
делаем подсыпку мелким щебнем глубиной примерно 10 сантиметров по всему периметру пола;
далее наносим слой песка примерно толщиной 5 сантиметров (это позволит избежать образования влаги на полу);
наносим слой утеплителя — лучше всего выбирать экструдированный пенополистирол, толщиной не менее 5 сантиметров;
делаем армирование пола сеткой и заливаем бетонной стяжкой.

Рекомендация! Не следует использовать опилки или деревянные помосты из досок для утепления пола, так как дерево имеет свойство впитывать влагу. В течении короткого времени появится неприятный запах и дерево начнет гнить, что потребует замены напольного покрытия, и как следствие дополнительные затраты.

Самостоятельное изготовление подвального люка

Вначале давайте подробно рассмотрим, каким требованиям должен соответствовать безопасный подвальный люк в том случае, если вы решите сделать его своими руками, предварительно начертив подробный чертёж конструкции:

люк в полу жилого дома обязан обеспечивать хорошую изоляцию помещения, дабы избежать возможного возникновения плесени или различных грибков;
крышка напольного люка должна надёжно закрывать входное отверстие в подвальное помещение дома ;

Простой деревянный люк для подвала

люк в полу обязан иметь эстетически приятный внешний вид;
люк должен гармонично вписываться в общий дизайн помещения;
предпочтительно оснастить конструкцию несложным механизмом для открытия крышки без приложения каких-либо дополнительных усилий;
при суммарной массе, превышающей 10 кг, будет удобнее, если крышка люка станет открываться не вручную, а при помощи специального электроприводного механизма;
крышка должна располагаться наравне с уровнем пола, чтобы его можно было легко закрыть ковром или иным напольным покрытием;
люк должен отвечать общим принципам надёжности и безопасности, поскольку, скорее всего, в течение дня на него будут неоднократно наступать.

Перед тем как приступить к монтажу напольного люка, который вы решили соорудить сами, необходимо заранее приготовить все необходимые инструменты и материалы:

Оригинальный декор подвального люка в деревянном доме

уголки, сделанные из металла;
листовой металлический материал с примерной толщиной 4-6 мм;
резину;
сварочный аппарат и все сопутствующие элементы для его безопасной эксплуатации;
электроды;
саморезы;
отвёртку или шуроповёрт;
болгарку;
электрическую дрель;
рулетку или иные измерительные материалы.

Перед тем как приступать непосредственно к строительству люка своими руками, первоначально необходимо изготовить специальный каркас. Соорудить его нужно с учётом всех пропорций и технологий, чтобы он идеально подошёл для общей конструкции.

Конструкция и чертеж подвального люка

Для этого при помощи сварочного аппарата из уголков и прочих металлических деталей, вы можете сконструировать заготовку для основной части конструкции люка, форма её должна иметь вид квадрата или прямоугольника.

Необходимо оставить небольшой зазор между частью каркаса и проёмом, который потребуется для монтажа материала-уплотнителя. Оптимальная ширина зазора составляет около 5 мм.

По дальнейшему ходу работ можно сделать следующие заметки и дать некоторые общие советы:

В качестве уплотнителя лучше всего использовать резину с повышенным уровнем плотности.
Крышка люка может быть сделана из металла или древесины. Выбор материала будет зависеть от ряда факторов, таких как финансовое положение хозяина, личные предпочтения, общий дизайн помещения, цели, с которыми будет использоваться подвальное помещение.
При изготовлении каркаса лучше всего притупить острые углы на крышке люка.
С верхней стороны крышка должна быть несколько шире, чем снизу.
Рассчитывая размеры каркаса и всей конструкции в целом, необходимо учитывать толщину уголков, чтобы люк мог плотно закрываться.
Крышку необходимо надевать на петли, что позволит прикладывать меньше усилий для открытия и закрытия. Петли стандартных размеров можно купить в любом строительном магазине, главное, чтобы они соответствовали общим размерам предполагаемого люка.
Одни петли крепятся непосредственно на самой крышке, другие монтируются на уголки. Для надёжности крепежа лучше всего монтировать петли, используя для этого шурупы или саморезы.

https://youtube.com/watch?v=kEPDJqpBYnc

Крышка своими руками

Если вы не желаете покупать готовые крышки в магазине и платить за их установку, сделайте их сами. Для создания деревянной крышки своими руками нужно:

Подготовить следующие материалы: доски и рейки, лист фанеры, термоизоляцию, петли, ручку и шурупы.
Подготовить доски и рейки, обрезав их на заготовки необходимого размера.
Покрываем готовые детали антисептиком.
Собираем каркас крышки. Для этого на фанеру крепим обрешетку из брусьев.
Следующим слоем идет термоизоляционный материал.
Поверх обрешетки ложится финальный слой из досок.

Металлические крышки делаются следующим образом:

Подготовка необходимых материалов: металлический лист, уголок из металла, петли, уплотнители, доводчики, ручки и инструмент для сборки.
Из листа металла вырезается заготовка нужных размеров.
На внутреннюю сторону листа крепятся ребра жесткости и стальной уголок.
Утепление каркаса крышки термоизоляционным материалом.
Укладка финального слоя, который представляет собой металлический лист толщиной не более 1 мм.

Варианты напольных люков

Казалось бы, что может быть проще такого устройства как напольный люк. Но и здесь есть свои нюансы. Они могут снабжаться различными механизмами.

В основном люки подразделяются по виду открывания крышки на:

распашные – вынимные – оснащены съемной крышкой, а по внешней стороне рамы идет резиновый уплотнитель, изготавливаются чаще всего из алюминия;
распашные – нажимные на петлях – крышка крепится к раме петлями, для открытия ее необходимо нажать на сам люк;
распашные – заполняемые – в крышке имеется углубление заполняемое бетоном для утяжеления, в механизме открывания у такого люка могут предусматриваться как петли, так и амортизаторы;
распашные с рифленой крышкой – он не предназначен для внешней отделки, поверхность его противоскользящая, а откраивается специальным ключом.

Теперь вы знаете какими могут быть люки и выберите для себя более оптимальный вариант.

Как сделать петли для люка в подвал

Мощную подвальную петлю для люка можно сделать и самому, если есть навыки работы с металлом и сварочный аппарат. Основная сложность такой работы – точная подгонка крышки под проем, иначе люк не сможет встать ровно в плоскость с полом.

В представленной ниже инструкции, будет использоваться стальная профилированная труба сечением 10*10 мм, с толщиной стенок 1,5 мм. Такой трубы хватит, чтобы выдерживать нагрузки даже от самых тяжелых конструкций.

Пошаговая сборка и монтаж:

Сначала из гибкой проволоки делают макет будущей петли. Рассмотренный вариант будет в виде кронштейна, который позволит разместить механизм скрыто – такие петли подходят для люков, поверхность которых облицовывают плиткой или ламинатом.
Макет позволит выполнить примерку по проему. В него можно внести коррективы. После этого составляют полноценный чертеж, который облегчит разметку основного материала.

Петли для люка в погреб своими руками — макет петли из алюминиевой проволоки
Петля будет состоять из нескольких прямых отрезков, соединенных под тупыми углами. Так же необходимо нарезать металлические трубы. Разметку делают по макету, который прикладывается к трубе, как угольник, или по чертежу, что еще удобнее, да и результат будет более точным.
Металл режут болгаркой или торцевой пилой, на которой можно точно выставлять все углы. Диск для инструмента берется специальный, по металлу.
Необходимо делать срезы максимально точными, поэтому разметку нужно произвести со всех сторон. Если все сделано правильно, получится следующее.
Форма макета, повторенная кусками металлической трубы
Полученные куски уже можно использовать как образцы для разметки второй петли. Детали должны получиться одинаковыми. Несоблюдение углов подгонки может привести к тому, что отдельные части труб выступают за границы – этого вполне можно избежать, если пользоваться угломером или транспортиром.
Далее петлю проваривают по стыкам – сначала точками для прихватывания, а затем полностью по всем швам.
Роль подвижной части изделия будут играть обычные накладные петли складного типа. Можно было бы и ее сделать самому, но это намного сложнее и не имеет смысла – экономия и так будет хорошая.
Все сварные швы необходимо зачистить до гладкого состояния, чтобы результат был не только прочным, но и красивым. Основную поверхность металла зачищают металлической щеткой или наждачной бумагой, чтобы удалить с нее все следы коррозии. Это позволит краске лучше держаться. Затем металл обезжиривают. Для этого лучше взять бензин, так как он быстро испаряется.
Практически готовые петли для люка
Для проверки петля временно крепится к перекрытию. Изготовленная конструкция, позволяет выполнять монтаж на потолок подвала, как показано на следующем фото. Предварительный монтаж петли для люка
Так будет открываться люк – большое количество колен кронштейна позволит открывать крышку под тупым углом
Люк устанавливают на место и снизу прямо на перекрытии отмечают его границу. Убирают крышку в сторону и уточняют длину последнего отрезка трубы кронштейна. Сверху будет навариваться монтажная пластина, так что нужно взять в расчет и ее толщину.
Лишнее обрезается и наваривается подпятник, в котором нужно насверлить несколько монтажных отверстий.
Далее полноценная установка люка.
Установленный люк в открытом состоянии

Установленный дополнительный укос подпирает крышку спереди. Так можно сделать, если рама самого люка не очень прочная и ей нужны дополнительные точки опоры.

В рассматриваемом случае крышка сделана из бруса и фанеры, поэтому решение оправданное. Если бы рама была металлической, ничего подобного бы не потребовалось.

Утепляем крышку люка

Крышка погреба, как и потолок должна быть также утеплена, так как через нее будет большая утечка тепла и возможность попадания влажности из основного гаража в подвал.

Выполненная своими руками крышка погреба, утеплённая пенопластом

Правильней всего использовать пенополистирол для утепления крышки люка, выбирать лучше самой высокой плотности 100 или 150 кг/м³. Крышку предварительно обрабатываем противогрибковыми растворами (негашеная известь или медный купорос). Вырезаем по размеру крышки кусок пенополистирола и фиксируем его с помощью специального клея или пены. Чтобы сделать декоративную поверхность для утепленной крышки, можно использовать фанеру, которая фиксируется с помощью саморезов к самой крышке люка. Предварительно можно сделать деревянный каркас по периметру крышки, чтобы закрыть видимые части пенополистирола. После фиксации фанеры ее можно покрасить для защиты от воздействия влаги.

Как сделать люк в ламинате своими руками

Чтобы грамотно обустроить вход и положить ламинат на люк в полу, нужно заблаговременно продумать все детали

Это особенно важно при проведении монтажных работ своими руками. Прежде всего, необходимо сделать чертеж и определиться:

С местом расположения люка. Вход в подвальное помещение не должен при открывании дверцы затрагивать предметы интерьера, вещи, находящиеся на полу.
Размерами будущей конструкции. Минимальные показатели внутреннего проема составляют 75×75 см.
Материалом. Выбранный вариант должен отличаться высокими прочностными характеристиками, иметь относительно небольшой вес.
Способом обеспечения герметичности и теплоизоляционных качеств.

Совет! Удобнее всего при обустройстве люка в полу использовать систему плавного открытия/закрытия, фиксирующий механизм, это особенно нужно при наличии в доме детей и домашних питомцев. Хорошо применять для ограничения доступа в подвал электропривод.

Чтобы изготовить люк в полу из металла, понадобятся следующие материалы и инструменты:

листы стали (толщина 3-4, 0,5-1 мм);
уголок (40-50 мм);
петли для дверцы;
лист пенопласта;
резиновый уплотнитель;
болгарка;
отрезные круги;
сварочный аппарат;
электроды;
крепежные элементы;
дрель с набором сверел.

Инструкция по изготовлению металлического люка:

Сделать замеры ширины проема, места, куда будет установлен люк, а также определить толщину плиты перекрытия. Во избежание появления в дальнейшем проблемных мест, недостатков, производить замеры необходимо с максимальной точностью.
Создать чертеж, где учтены габариты проема, параметры расходных материалов и напольного покрытия. Под ламинат не стоит делать слишком глубокую емкость (корыто), достаточно сделать ее на общую толщину стяжки, основы и ламелей.
При помощи сварочного аппарата нужно изготовить каркас (раму) для установки в проем, осуществить монтаж газовых амортизаторов.
Проконтролировать качество и прочностные характеристики конструкции. В случае появления зазоров в тех местах, где они должны быть исключены, спустя время на общем фоне они будут сильно выделяться, портить внешний вид всего пола. Очистить металлическую раму от ржавчины, мусора, заусенцев, прогрунтовать, окрасить. После высыхания краски люк полностью готов к монтажу в проем.

При изготовлении металлического люка своими руками следует учитывать такие моменты:

параметры стального листа должны быть немного больше от размеров входного проема;
размещать уголки при обустройстве люка нужно на расстоянии 8 мм (в среднем) от края листа;
установку ребер жесткости следует делать только по центру каркаса;
производить сварку составляющих конструкции нужно без пропусков.

Для удобства использования облегченного люка часто применяют дверные петли, но если конструкция состоит из металла, то без надежного варианта просто не обойтись. Для тяжелых конструкций обычные петли не подходят, они могут не выдержать такой серьезной нагрузки. Лучше всего, если крышка будет оборудована плавным ходом. Существует несколько действенных способов:

Пружинные петли от капота автомобиля. Их устанавливают на легкую металлическую крышку либо дверцу из дерева.
Газовые амортизаторы. Это отличный вариант для дверцы из тяжелого материала.

Важно! Распределять места крепления нужно таким образом, чтобы при полностью разгруженном механизме дверца люка открывалась перпендикулярно. Ручка на люк не создает неудобств при эксплуатации. Ручка на люк не создает неудобств при эксплуатации

Ручка на люк не создает неудобств при эксплуатации

Что касается ручки на крышке люка, то ее можно сделать скрытой (потайной) либо складывающейся. Есть еще одно решение – приспособление в виде углубленной чаши, которую монтируют в поверхность люка. Подойдет и съемный вариант ручки, преимущество которой заключается в предупреждении случайного открывания крышки детьми.

Создание скрытого металлического люка

листы металла (стали) толщиною 3-4 мм и 1 мм;
металлический уголок в 4-5 см;
дверные петли;
теплоизоляционный материал (пенопласт, минеральная вата);
резиновый уплотнитель;
анкеры;
грунтовка для обработки металла;
саморезы;
болгарка, сварочный аппарат, шлифовальная машинка, шуруповерт, электродрель.

Подготовка заготовок. Из металла вырезать лист размером 75х75 см или 80х80 см. Его размеры должны превышать размеры лаза, чтобы немного его перекрывать. По периметру листа, на расстоянии 5-10 мм от края, с внутренней стороны приварить уголок. По центру конструкции также приварить 1-2 ребра жесткости, разделив площадь люка на 4 сектора. При сварке не оставлять пропусков, а после зачистить все сварочные швы.
Утепление дверцы. Готовую крышку грунтовать, а все внутренние пустоты наполнить утепляющим материалом. Далее закрыть теплоизоляционный слой стальным листом толщиною 1 мм. Его края нужно прикрепить к уголкам с помощью саморезов. Вместо листа стали можно использовать обычную фанеру.
Монтаж рамы. Раскроить стальной уголок по размерам отверстия люка, а затем сварить из уголков четырехугольную раму. Далее закрепить полученный каркас к бетону с помощью анкеров, а выступающие края металлической обводки уплотнить прокладками для снижения тепловой потери и защиты напольной конструкции от повреждений.
Крепление крышки. К металлической раме приварить армированные петли, а к крышке – ответные элементы. Для удобного открытия оснастить крышку газовым доводчиком, а после её зафиксировать. Стальные детали покрыть олифой. В конце установить ручку.

Для внешней отделки люка можно использовать тот материал, из которого изготовлен пол. Интересное дизайнерское решение – выбор материалов, резонирующих по цвету и фактуре.

https://youtube.com/watch?v=g6IhCnM8JjM

Какие бывают люки

Обычно люками закрывают колодцы, размещенные в местах изменения направления, разветвления и перепада по высоте трубопроводных магистралей — в этих точках трубы сваривают или спаивают. Поэтому данные участки обладают пониженной герметичностью и прочностью — следовательно, нуждаются в защите от вредного воздействия грунта, влаги, а также в периодическом осмотре. В зависимости от материалов изготовления, смотровые люки разделяют на следующие группы:

Чугунные. Традиционные люки из толстого и прочного металла со сроком службы до 80 лет, недостатками которых являются высокая стоимость и соответственно повышенный риск кражи «копейки». На изготовленные в заводских условиях люки из чугуна распространяется ГОСТ 3634-99, разделяющий изделия на несколько категорий по массе, наружному диаметру крышки и обечайки (кольца), глубине установки и выдерживаемым нагрузкам. Стандартный диаметр лаза всех изделий составляет 550 мм, масса колеблется от 45 до 150 кг, номинальная нагрузка самого прочного люка достигает 6000 кг (600 кН).

Помимо стандартной конструкции, люки из чугуна выпускают в следующих модификациях (цифровой порядок соответствует числу в их обозначении):

1 — общего предназначения;

2 — с запирающим замком;

3 — с выемкой в крышке для наполнения цементным или бетонным составом;

4 — с конструкцией крышки для поднимания специальными грузоподъемниками;

5 — с укрепленным анкерами или отливами корпусом;

6 — с двухсоставной крышкой;

7 — с крышкой на шарнирах;

8 — имеющие прямоугольный (квадратный) лаз.

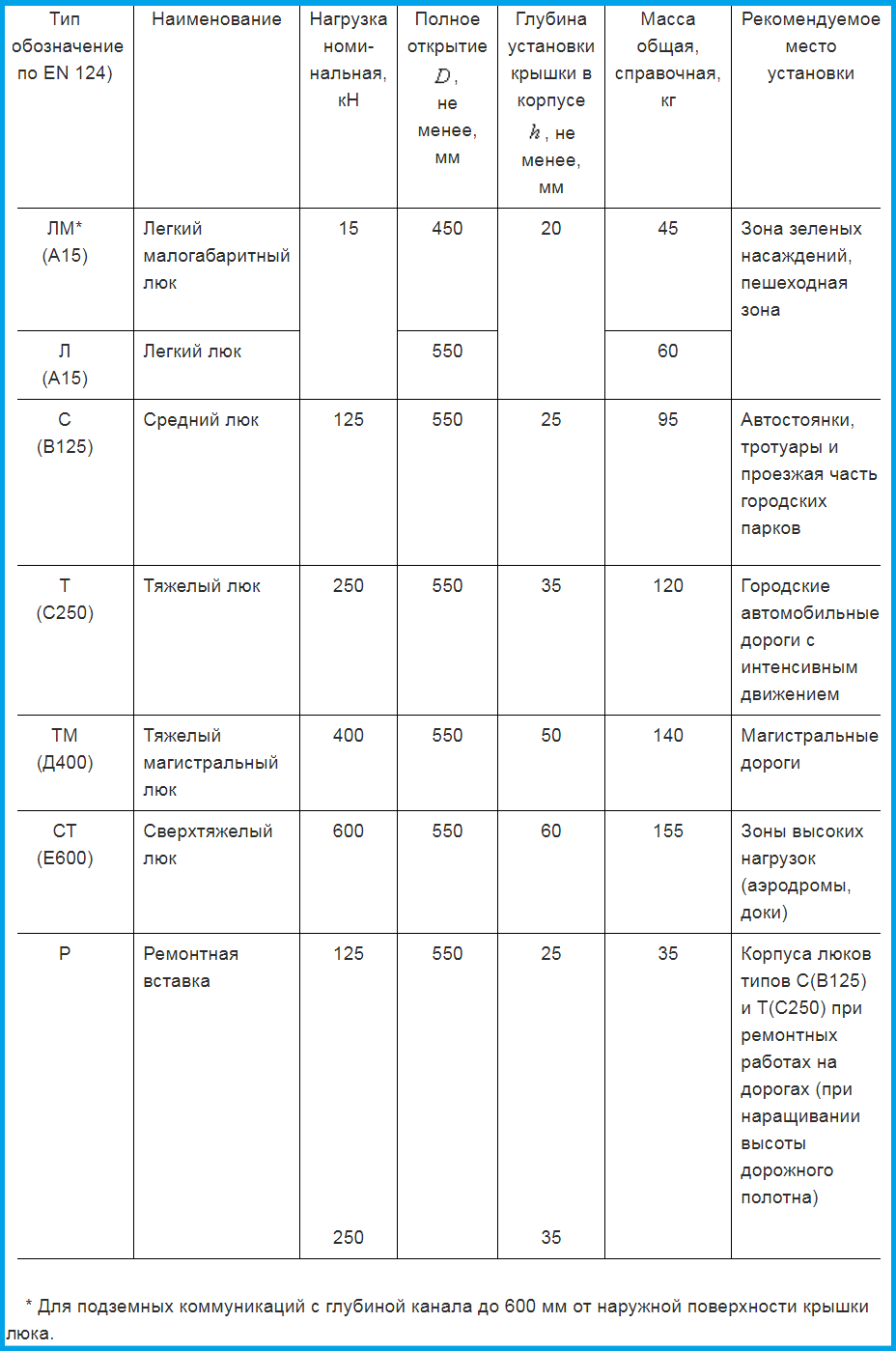

Рис. 3 Маркировка и параметры люков из чугуна по ГОСТ 3634-99

Пластиковые. Как и во всех областях изготовления стройматериалов и комплектующих, индивидуальное малое производство и коммерческие фирмы всегда опережают неповоротливый государственный сектор, поэтому на строительном рынке представлены канализационные пластиковые люки разнообразного конструктивного исполнения, формы, цветов. Так как изделия на рынке являются относительно новыми, специальный ГОСТ для них не разработан, каждый производитель поставляет свою продукцию с индивидуальными диаметрами лаза, толщины и веса изделия. Типовые канализационные люки, изготовленные только из пластика, дороги, обладают низкой прочностью и практически не встречаются на рынке, из пластмассы делают только маленькие смотровые лючки ограниченного использования или отдельные крышки.

Рис. 4 Производство полимерно-песчаных люков – основные этапы

Полимерно-песчаные (ППЛ). Для изготовления легких и прочных люков из синтетических материалов используют технологию, состоящую в смешивании 3 основных элементов: полимеров (30%), мелкодисперсного песка (69%) и красителя на основе оксида железа (1%). Процесс изготовления состоит из следующих основных этапов:

Закупленное вторсырье в виде полимерных отходов из пластиковых бутылок, пленки, дробится и очищается, после чего смешивается с просеянным песком и пигментом определенной окраски, основные цвета: черный, серый, коричневый, красный и зеленый.
После помещения сырья в плавильно-нагревательный агрегат (АПН) с тремя зонами нагрева от 50 до 450 °С, на выходе получают готовую к формовке структуру сырья, в которой каждая частица песка покрыта полимером.
Горячую массу взвешивают и погружают в пресс-форму, далее сжимают прессом с номинальным усилием около 150 тонн в течение 2 минут и затем охлаждают, после чего изделие готово к эксплуатации.

Для увеличения прочности крышки и кольца в процессе изготовления армируют, после чего полимерпесчаные люки способны выдержать нагрузки до 30 тонн.

Рис. 5 Размеры чугунных люков типа Л и Т по ГОСТ 3634-89

Какие особенности монтажа люков в подвал под отделку плиткой

Люки в подвал под плитку имеют некоторые особенности по монтажу и обслуживанию, к тому же цена таких устройств немного выше остальных:

В таких конструкциях для горизонтального монтажа предусмотрены наверху корыта.
При укладке напольного покрытия, а затем настройки подъемного механизма запрещена эксплуатация напольного люка.

Порядок установки напольного люка под плитку своими руками и заполнение его корыта заключается в следующем:

Отсоединяется подъемный механизм устройства.
Выполняется разметка установки конструкции. Для этого напольный люк аккуратно укладывается в проем. По уровню регулируются обе плоскости.
Верх напольного люка должен находиться в одном уровне с нижней плиткой.
Перед тем как заполнить корыто необходимо выполнить отсоединение подъемного механизма и закрытие створки люка, под него нужно подложить плоский ремень для последующего подъема его створки. Бетоном заполняется корыто устройства.
После достижении смеси прочности 90% корыто открывается. Остатки раствора, которые остались между корытом и рамой, следует удалить и очистить внешний край корыта и внутреннюю сторону рамы.
Согласно прилагаемой схемы напольного люка, подсоединяется подъёмный механизм.
Приклеивается отделочный материал, как показано на фото.

Приклеивание отделочного материала

Для предотвращения приклеивания после заделки швов необходимо аккуратно вычистить зазор между рамой и корытом.

Раз в год рекомендуется открыть люк и прочистить его. Какие люки подвальные можно изготовить самостоятельно хорошо показывает наша инструкция и видео на нашем портале.

Моменты, которые не помешает учесть

Работа начинается с изготовления люка для погреба, и только затем монтируется крышка по его размерам.

Важные нюансы

Вход внутрь располагают в максимально удобном для пользователей месте. Его размеры выполняются, исходя из комплекции хозяев. Средним показателем принято считать 0.75×0.75 м

Меньше делать не рекомендуется, иначе вам сложно будет протискиваться, особенно с грузом в руках.
Крыша для погреба должна ложиться на четыре опоры, их изготавливают заранее.
Немаловажное значение имеет вес дверцы
Не все домочадцы смогут легко ее поднять и опустить, особенно стоит учесть женскую и детскую силу.
Прочность также, стоит принять во внимание. Иначе вам придется в скором времени чинить или менять крышку.

Материалы для изготовления

Лучший материал для заглушки – это толстая фанера.

Часто крыша погреба делается из клееной фанеры, толщиной от 10 мм. Легковесный материал приобретает прочность благодаря склеенным листам шпона, где слои располагаются поочередно вдоль и поперек древесных волокон. Вырезанную заготовку обязательно пропитайте олифой и покройте лаком или краской.
Прекрасным вариантом послужит каркас из бруса, оббитый фанерой с обеих сторон. При желании крышка для погреба утепляется. Прокладкой заполняется пространство между верхним и нижним покрытиями. Используйте остатки матов из минеральной ваты, поролон, пенопласт. Подойдут даже старые одеяла, пальто, кусок отслужившего свое ковра.
Оцинкованное железо послужит достаточно долго. Как и в предыдущем пункте, им оббивается деревянный каркас с одной или двух сторон, с утеплителем или без.

Обратите внимание! Если нет крайней необходимости, каркас можно обшить только с одной, верхней стороны. Но это приемлемо, если в вашем случае нет необходимости капитально защищаться от холода или взломов

Что вам понадобится для работы

До того, как сделать крышу погреба, запаситесь необходимыми материалами и инструментами:

Доски, брус или рейки.
Фанера.
Ножовка.
Молоток, отвертка.
Шурупы или гвозди.
Дверные петли.
Ручка для люка.
Олифа.
Широкая кисть.
Линейка или рулетка, карандаш.

Как видно, дорогостоящих или дефицитных компонентов тут нет, цена материалов минимальная, особенно, если вы используете все, что пылится в вашей подсобке.

Герметизация люка в подвал

Герметизация требуется для того, чтобы помещение было защищено от холода, проникающего на первый этаж дома из подвала. Также благодаря герметизации в комнаты не попадут запахи и влага.

Проще всего использовать для отделки крышки полипропилен. Он подходит даже для утепления уличной двери в подвал. Материал прослужит 20 лет, установить его можно своими руками.

Выбор материалов для изготовления скрытого люка своими руками

Для реализации проекта можно использовать дерево или металл

В данном вопросе важно соблюдать разумный баланс между весом конструкции и ее прочностью. При создании люка из дерева часто используют доски толщиною 2,5 мм

Верхнюю отделку крышки выполняют фанерой в 1 см. С помощью поперечных реек доски соединяются между собой, образуя цельное полотно. Для продления срока службы деревянную дверцу надо обработать олифой.

Сооружение прочного металлического люка выполняется из листов стали толщиною 3-4 мм. В качестве утеплителя применяется пенопласт или вспененный пенополистирол.

Немаловажный аспект удобного пользования погребным люком – правильно подобранная ручка и петли. Для этих целей не подойдет обычная дверная ручка, так как она будет возвышаться над уровнем пола и доставлять неудобства при ходьбе. Лучше использовать откидные ручки, которые можно легко опустить или поднять. Если в доме есть малолетние дети, то желательно устанавливать съемные модели. Некоторые умельцы в деревянных люках часто вырезают выемки и размещают в них потайные ручки.

При изготовлении распашных крышек понадобятся петли. Это могут быт обычные модели дверных петель или от капота автомобиля. При установке петель для скрытых люков своими руками необходимо учесть некоторые нюансы:

лучше применять изделия с пружинами – это обеспечит более легкое открывание тяжелых крышек;
петли от автомобиля фиксируют люк в открытом положении, что исключает вероятность захлопывания дверцы погреба.

Для алюминиевой или стальной крышки обычные петли не подходят. Здесь необходимо задействовать газовые амортизаторы.

Это интересно: Пол в коридоре что лучше

Люк в подвал своими руками
