Глушилка свч своими руками

Содержание

Маломощная духовка для подогрева пищи

Действуйте строго по схеме:

  1. Ненужные части удалите из корпуса. Для этого демонтируйте заднюю панель, заранее разрядив высоковольтный конденсатор с помощью хорошо изолированного высокоомного проводника. Скрутите трансформатор, магнетрон и электромотор поворотного столика. Все это пригодится в изготовлении других полезных изделий. Не забудьте снять стеклянный диск и его привод из камеры.
  2. Отправляйтесь на рынок, в магазин электродеталей или найдите интернет-маркет соответствующего профиля. Вам надобится воздушный ТЭН до 1 кВт. Установите агрегат в нижней части прибора. ТЭН требует уверенной фиксации, поэтому перед установкой позаботьтесь о монтаже металлических направляющих. Нагреватель должен расположиться так, чтобы подключаемая часть была полностью выведена из камеры.

  1. Подсоедините нагреватель к проводам, которые отходят от электрического фильтра СВЧ-печки.
  2. Установите решетки или противень подходящего размера вовнутрь камеры, оставив 3–4 сантиметра до нагревателя.
  3. При подключении изделия к сети 200V используйте качественные провода с высокотемпературным изолирующим слоем.

Так буквально за пару часов можно превратить сломанную технику во вполне функциональный прибор, с помощью которого вы легко подогреете продукты, приготовите горячие бутерброды или разморозите полуфабрикаты. Чтобы готовить в «духовке», необходимо включить в электроцепь термореле, а дверцу оснастить специальным закаленным стеклом, которое в свою очередь берется из старой духовки. В таком самодельном духовом шкафу вы уже сможете готовить любые блюда, включая мясо и выпечку, при температурах до 200 °C.

Из чего состоит микроволновка

Чтобы сильно не углубляться в устройство микроволновки, статья все-таки не об этом, можно вкратце взглянуть, из чего же на самом деле состоит этот полезный бытовой прибор.

Итак, основными элементами микроволновки, являются:

  1. Нагревательный элемент, в качестве которого используются специальные вакуумные лампы;
  2. Понижающий трансформатор переменного тока;
  3. Вентилятор;
  4. «Мозги» с микроконтроллером и всевозможными электромагнитными реле, зуммером, и прочими деталями;
  5. Металлического корпуса;
  6. Двигателя.

Из некоторых моделей микроволновок, например, с грилем, можно извлечь различные нагревательные элементы, инфракрасные излучатели и т. д. Их также можно приспособить под изготовление полезных самоделок.

Как видно, микроволновка состоит из множества элементов, которые вполне можно приспособить под собственные нужды. Однако начнём мы с самых простых вещей, и уже переходя от простого к сложному, покажем, что именно можно сделать из микроволновки.

Принцип работы магнетрона

Работа микроволновой печи основана на преобразовании электрической энергии в электромагнитное излучение сверхвысокой частоты, которое приводит в движение молекулы воды, находящиеся в пище. Дипольные молекулы, постоянно меняющие направление, вырабатывают тепло, которое и позволяет быстро нагреть продукты, при этом сохраняя их полезные свойства. Устройством, которое генерирует микроволны, является магнетрон.

Магнетрон, по сути, является электровакуумным диодом, в работе которого применяется явление термоэлектронной эмиссии. Данное явление возникает в процессе нагрева поверхности эмиттера или катода. Под действием высокой температуры наиболее активные электроны стремятся покинуть его поверхность, но это будет происходить только тогда, когда на анод подается напряжение. При этом возникает электрическое поле, и электроны начинают движение к аноду, направляясь вдоль его силовых линий. Если электроны оказываются в зоне действия магнитного поля, то их траектории отклоняются в сторону направления силовых линий.

Анод магнетрона имеет форму цилиндра с системой полостей, или резонаторов, внутри которого находится катод с нитью накаливания. Два кольцевых магнита, расположенных по краям анода, создают внутри анода магнитное поле, благодаря которому электроны не движутся напрямую от катода к аноду, а меняют свою траекторию, вращаясь вокруг катода. Вблизи резонаторов электроны отдают им часть своей энергии, что приводит к образованию в их полостях мощного сверхвысокочастотного поля, которое выводится наружу с помощью проволочной петли, подключенной к антенне-излучателю.

Чтобы привести в действие магнетрон, необходимо подать на анод высокое напряжение порядка 3-4 тысяч вольт. Поэтому подключение магнетрона к бытовой электросети осуществляется посредством высоковольтного трансформатора. Помимо этого схема включения микроволновой печи включает в себя волновод, передающий излучение внутрь камеры, цепь коммутации, блок управления, а также элементы защиты и охлаждения. Кроме того, внутренние стенки камеры и тонкая металлическая сетка на дверце устройства препятствуют выходу излучения за его пределы.

Схема включения магнетрона

Возможные неисправности трансформатора и их признаки

Проверку трансформатора микроволновки стоит устраивать при плохой работе данной бытовой техники, либо когда она вовсе не функционирует. Признаки неисправности

трансформирующего устройства такие:

  • от техники начинает исходить достаточно сильный гул (шум) после включения;
  • поставленные на платформу блюда не разогреваются вовсе или подвергаются незначительному подогреву;
  • во время работы появляется запах горелой изоляции.

При появлении таких признаков прибором лучше не пользоваться до его ремонта. В последнем случае отключать его от сети необходимо незамедлительно, чтобы избежать еще больших поломок.

Необходимо помнить, что поломки с электроприборами случаются при скачках напряжения

питающей сети. Если такое имело место, то при появлении малейших намеков на неисправность следует приступать к ремонту, во время проведения которого может обнаружиться и производственный брак.

Вышеизложенные проявления в большинстве случаев вызываются рядом причин:

  • обрывом провода первичной или вторичной (повышающей) обмоток, в обоих одновременно (редкий случай);
  • коротким замыканием между витками в одной из них, либо сразу в двух;
  • обрывом или замыканием в обмотке накальной цепи магнетрона.

Трансформаторный магнитопровод состоит из листов электротехнической стали. Шум при работе печи

также может появиться в результате их отслоения друг от друга — тогда необходимо менять трансформатор полностью. Но это происходит очень редко и легко определяется визуально.

Элементы управления

Собственноручно сделанная контактная сварка не является сложным аппаратом. Однако при создании точечной сварки из микроволновки своими руками требуется предусмотреть органы управления. Главные – выключатель и рычажный элемент, при помощи которого будет создаваться необходимое усилие на электродах и свариваемых заготовок.

От степени нажатия будет зависеть уровень качества создаваемых соединений.

Именно поэтому стоит предусмотреть возможно более длинный рычаг. Также необходимо учитывать то, что сварку из микроволновки нужно надежно устанавливать на рабочую поверхность. Возможно даже стоит ее зафиксировать, например, струбциной.

Повышать прикладываемые усилия возможно с помощью рычагов или рычажно-винтовых механизмов, которыми допускается оснащать свою конструкцию. Целесообразно фиксировать подобный механизм на рычаге. В этом случае он не будет отнимать много времени при операциях с ним. Помимо этого появляется свобода для другой руки, которой возможно удерживать свариваемые элементы.

Немаловажной особенностью является то, что подавать ток к электродам можно лишь в сомкнутом положении.
Если это сделать до сжатия, то будет происходить искрение во время соприкосновений с деталью. Это также способствует выгоранию электродов и поломке аппарата

Выключатель следует устанавливать в цепь первичной обмотки. Если смонтировать его во вторичную, то он будет создавать дополнительное сопротивление, приводящее к свариванию между собой электродных частей. Также следует учесть, что во вторичной обмотке протекает ток значительной величины, который не каждый автомат способен выдержать.

Также сварка из трансформатора микроволновки должна снабжаться элементарной системой охлаждения. Возможно использовать обыкновенный кулер от компьютера. Таким образом можно проводить охлаждение самого трансформатора, электродов и токоведущих элементов. Естественно, что эффективно охлаждать устройство не получится и придется выполнять регулярные перерывы в работе для охлаждения всех деталей.
Самодельный аппарат сваривает детали ничуть не хуже заводских моделей. Поэтому стоит подробнее изучить процесс сборки на видео и попытаться собрать его самостоятельно.

Контактная сварка находит все большее применение не только на производственных предприятиях, но и в домашних мастерских и гаражах, где ее успешно можно использовать для различных работ, связанных с металлом. Серийное оборудования для выполнения такой технологической операции стоит достаточно дорого, но устройство для контактной сварки можно сделать своими руками из старой микроволновки.

Один из вариантов аппарата для контактной сварки из микроволновой печи

Для изготовления оборудования для контактной сварки в домашних условиях потребуются следующие комплектующие, вспомогательные приспособления и инструменты:

  • трансформатор, который можно демонтировать из старой микроволновки (если необходим аппарат большой мощности, то таких трансформаторов понадобится два);
  • толстый медный провод или жгут проводов небольшого диаметра;
  • рычаги, которые будут использоваться в качестве прижимов;
  • рычаг требуемой длины;
  • надежное основание, на котором будет установлен сварочный аппарат;
  • зажимные струбцины;
  • набор отверток;
  • кабели и обмоточные материалы;
  • электроды из меди, за счет которых и будет выполняться сварка.

Полезные рекомендации

Ниже предоставлено несколько советов, которые помогут продлить срок эксплуатации микроволновой печи и срок службы магнетрона:

В случае появления треска или искр во время работы прибора, необходимо прекратить использование печи, и выяснить основную причину. В любом случае, ремонт неисправности – это дешевле, чем покупка новой СВЧ-печи. Чаще всего виновником таких признаков является перегорание защитного колпачка магнетрона.
Регулярно следите за состоянием слюдяной накладки, которая предназначена для защиты выхода волновода в камеру. В нее часто попадает жир и крошки от пищи, что приводит к поломке. В случае неисправности колпачка, слюда может быть прогоревшей, что становится основной причиной поломки магнетрона

Поэтому важно держать накладку в чистоте, так как жир, который попал на нее, под воздействием температуры приобретает электропроводность. Это становится причиной появления искр в камере печи.
При нестабильном напряжении, лучше подключать микроволновую печь через стабилизатор

Из-за незначительных падений и колебаний, некоторые детали печи могут выходить из строя. При падении мощности ускоряется износ катода магнетрона.
Помните, что основной причиной поломки может быть не только магнетрон, но и другие детали. Поэтому для начала важно провести проверку величины напряжения в области подключения печи к электросети, а также состояние слюдяной пластины.

Магнетрон является главной составляющей частью любой микроволновой печи. И при правильном уходе за бытовым прибором, а также при своевременном обнаружении повреждений, возможно продлить срок службы данного устройства.

Как определить поломку

Чтобы определить неисправность, обесточьте технику, вынув штекер кабеля питания из розетки. Начните с визуального осмотра внутреннего отдела СВЧ-печи. Как проверить магнетрон и понять, что является источником проблемы? Выход из строя этой комплектующей сопровождается появлением следов горения. Такой тип диагностики позволит узнать, возможно, сгорел предохранитель.

Впрочем, скрытые аппаратные неисправности выявить без специального оборудования невозможно. Запомните, что сначала необходимо отсоединить комплектующую, а уже потом проводить тест на её работоспособность. Обязательно придерживайтесь простой пошаговой инструкции:

  1. Подсоедините щупы мультиметра к клеммам детали. Бесконечное значение на экране тестера свидетельствует о поломке комплектующей.
  2. Проверьте целостность печатной платы, ведь в неё интегрировано множество важных элементов: диоды, варистор и резисторы. Все детали выпаивать не придётся, просто протестируйте плату.
  3. Прозвоните предохранитель при комнатной температуре. В таких условиях он должен дать соответствующий сигнал.
  4. Проверьте высоковольтный конденсатор на предмет возможного пробоя. В рабочем состоянии он выдаёт мультиметру бесконечное значение. Если деталь сломана, тогда на экране появится практически нулевое сопротивление.
  5. Тест высоковольтного диода. Главной преградой диагностике выступает последовательное соединение. Осмотр невозможен, а внутреннее сопротивление – слишком высокий показатель для измерения. Поэтому удостоверьтесь в отсутствии пробоя в данной части, используя мегомметр.

Используйте эту инструкцию, а также следите за появлением характерных симптомов, чтобы своевременно обнаружить поломку техники.

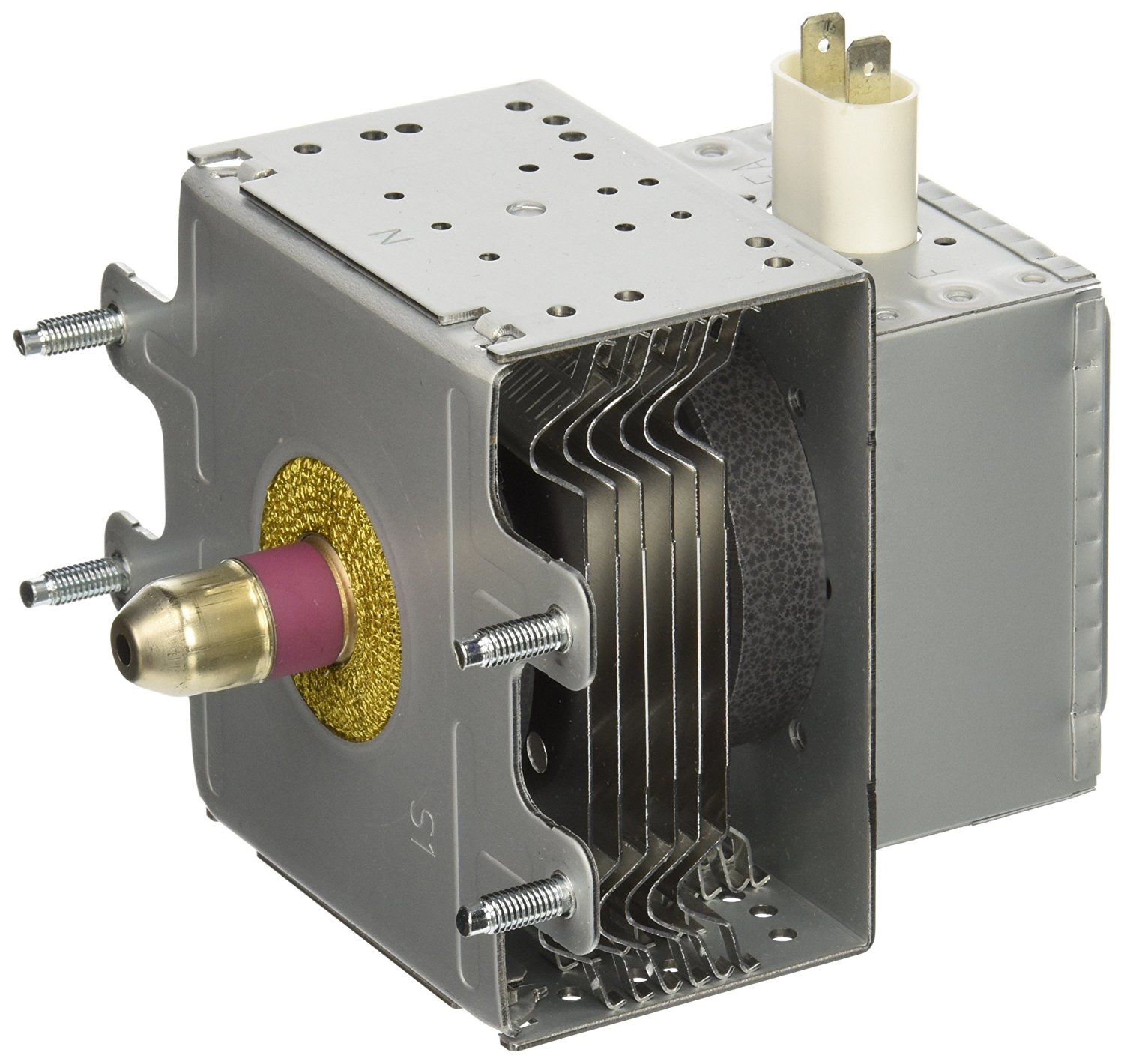

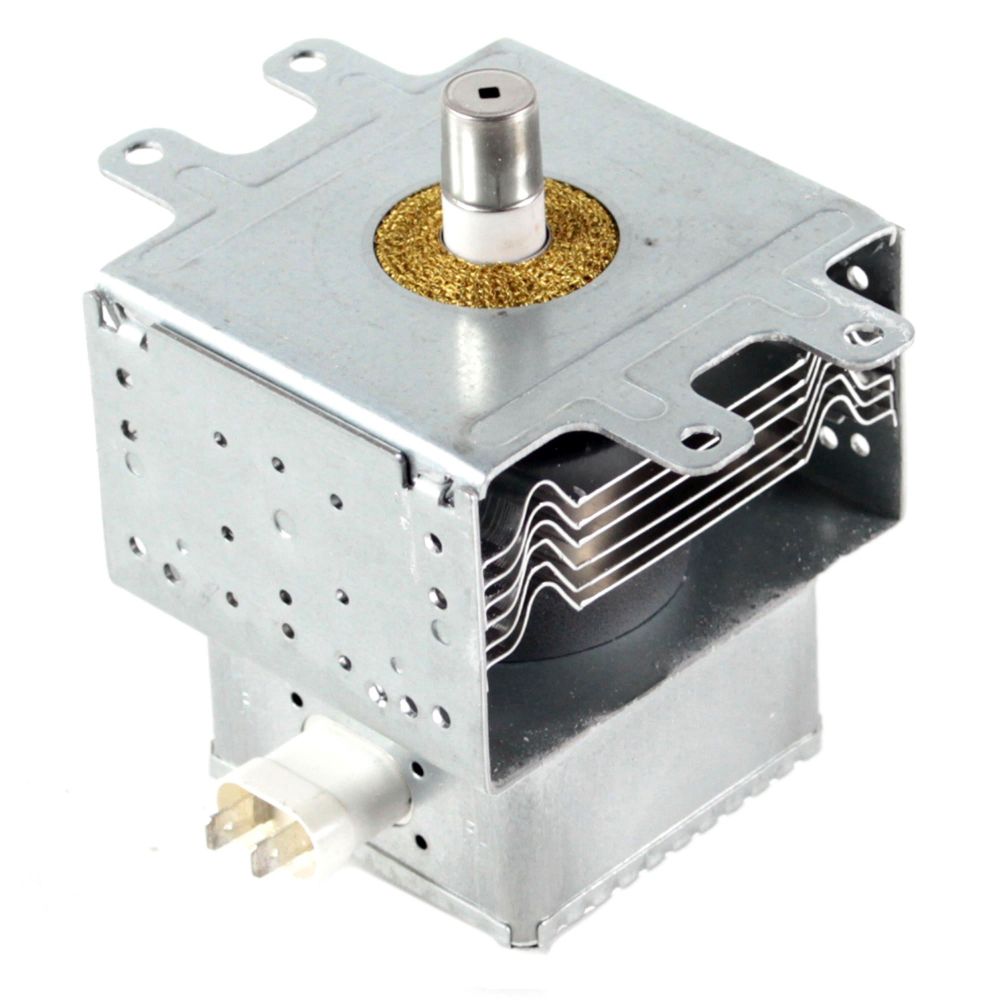

Принцип действия и конструкция магнетрона

Слово «magnetis» дословно переводится с греческого, как «магнит». выглядит следующим образом:

  • медная деталь в форме цилиндра – это анод-резонатор;
  • элемент, внутри которого расположена нить накала – катод;
  • кольцевидные комплектующие, находящиеся на торцах магнетрона для микроволновой печи, являются магнитами.

Ключевой принцип работы магнетрона в микроволновке – это торможение электронных потоков, которые пересекаются под углом 90 градусов. Происходит данный процесс в магнитном и электрическом полях. Кольцевые магниты образуют поле. В качестве проводника выступает специальный кожух, оборудованный фланцем. Именно с помощью этого элемента деталь крепится к волноводу.

СВЧ-волны появляются в результате взаимодействия электронного потока, образованного эмитированным катодом, и магнитного поля. Проволочная петля идентифицирует эти волны, а потом передаёт их наружу с помощью специальной антенны. Данный излучатель расположен внутри цилиндра, сделанного из керамики. Теперь вы знаете, что такое магнетрон, и как работает эта комплектующая.

Как было сказано ранее, в качестве излучателя волны выступает антенна – это небольшая труба, которую принято называть штенгелем. Антенна также обеспечивает выкачку воздуха из лампы. На данном элементе надёжно зафиксирован колпак, сделанный из металла. В процессе работы магнетрон в микроволновке необычайно сильно нагревается. Вероятность перегрева исключается благодаря особой конструкции.

Рассматриваемая комплектующая дополнена пластинчатым радиатором. Этот элемент постоянно обдувается вентилятором, что заметно снижает температуру. Дополнительный уровень защиты от перегрева обеспечивают температурные предохранители. Неотъемлемым компонентом также выступает высокочастотный фильтр, который препятствует проникновению излучения. Данная деталь создаётся при помощи специальных конденсаторов и выходов.

Впрочем, наличие специального оборудования и поверхностных знаний в радиоэлектронике позволяет отремонтировать СВЧ-печь самостоятельно в домашних условиях. Есть только одно условие – придерживайтесь экспертных рекомендаций и действуйте чётко в соответствии с пошаговыми инструкциями.

СВЧ — вышел из строя магнетрон! — ремонт своими руками

И так, Вы не совсем мастер, но руки у вас растут из плеч, следовательно данный пост для Вас, для остальных — НЕ мастеров, проделывать ниже описанные операции не стоит, лучше обратиться в авторизованный СЦ! Основной частью СВЧ-печи наиболее часто выходящей из строя является магнетрон. Ремонт магнетрона можно осуществить своими силами. Схема магнетрона: 1.Металлический колпачок 2.3. кожух 4. кронштейн. 5. кольцевые магниты 6. керамический цилиндр 7. радиатор 8. фильтр 9. разъем подключения питания 10

выводы питания ВНИМАНИЕ! Магнетрон устанавливается непосредственно на волновод. Основных дефектов магнетрона два: 1

Оплавление колпачка антенны магнетрона — по причине прогорания слюды. Как способ ремонта — заменить на колпачок с неисправного магнетрона. 2. Пробой переходных конденсаторов можно обнаружить тестером. Пробой идет на корпус магнетрона и по наличию замыкания это можно понять. При замене магнетрона соблюдайте правила: 1. Диаметр антенны и кронштейн должны совпадать с установленным на заводе. 2. Магнетрон устанавливают как можно плотнее к волноводу 3. Длинна антенны должна быть точно такой как на вышедшем из строя магнетроне. 4. Все характеристики: мощность, напряжение, ток должны совпадать. Цена магнетрона для ремонта СВЧ от 1000 руб. Лучше покупать магнетроны в сервисных центрах где могут подобрать именно тот который необходим вашей модели и даже если вы ошиблись и зч не подходит всегда можно обменять. Еще одной выходящей из работы частью СВЧ печи является высоковольтный диод. Он представляет собой определенное количество соединенных последовательно диодов находящихся в одном корпусе. Проверка тестером диода невозможна, но если подключить его согласно схемы, можно понять проводит диод ток в обоих направлениях или только в одном. Соответственно проводя в обоих направлениях можно признать диод неисправным. И наиболее часто встречающаяся неисправность это искрение внутри камеры. Причина искрения заключается в прогорании слюды, а непосредственно само прогорание по причине ее загрязнения жиром и остатками пищи. Сейчас цена слюдяной прокладки находится в пределах 150-200 рублей. Вырезать прокладку можно обыкновенными ножницами. P.S. если у Вас получилось самостоятельно отремонтировать СВЧ печь с ремонтом магнетрона, печка стала работать, а Вы остались живы — СРОЧНО заполните анкету на мастера в наш СЦ, мы будем рады пополнению штата профессионалов! Фото отремонтированной СВЧ и Ваше фото разместим на данном блоге! О том, как своими руками отремонтировать газовую плиту читайте в следующем посте.

Метки: Что можно сделать из старой микроволновой печи своими руками

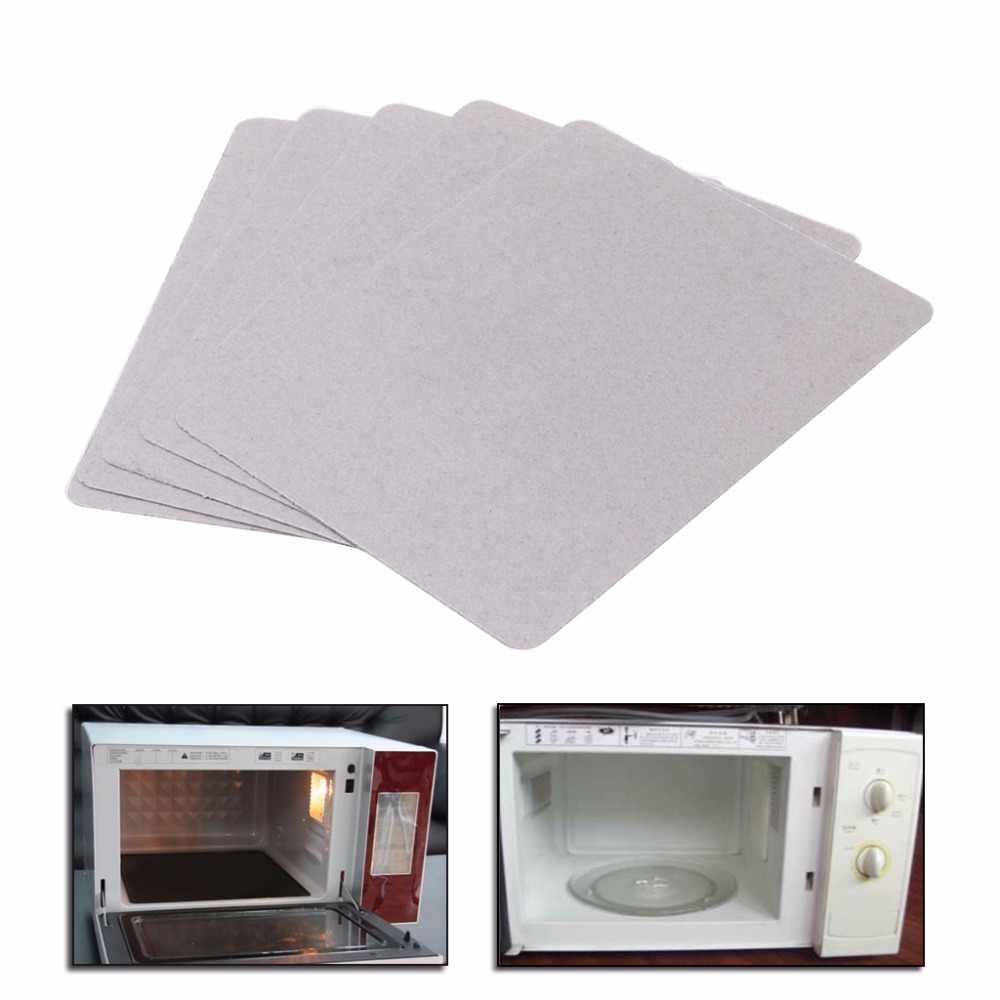

Как заменить слюду своими руками

Замена слюды в микроволновке – процесс несложный, но требующий внимания и осторожности. Это можно осуществить самостоятельно в домашних условиях

Потребуется минимальный набор инструментов и уверенность в своих действиях.

Пластину из слюды на правой стенке камеры, если на ней нет сквозного прогара, можно использовать повторно после очистки и несложной доработки.

Как сделать пластину своими руками

Зачем нужна слюда для микроволновки – понятно. Осталось разобраться, как сделать пластину своими руками.

  1. Приобретение новой пластины. Купить материал можно в специализирующихся магазинах или поискать в интернете.
  2. Снятие прогоревшего листа. В каждой модели крепление может быть разное. В некоторых пластина крепится саморезами, в других – пластиковыми специальными защелками.
  3. Очищение старого листа от загрязнений. Прогоревшая пластина будет выступать в роли трафарета, по которому легко вырезать новую. Поэтому прикладывание старого экрана к новой слюде следует проводить после полной очистки от загрязнений.
  4. Вырезание новой пластины. Для этого лучше всего использовать острый канцелярский ножик. Необходимы отверстия можно просверлить или проколоть шилом. После вырезанный лист необходимо протереть наждачкой, чтобы убрать образовавшиеся неровности.
  5. Очистите от загрязнений то место, где будет крепиться слюдяной экран.
  6. Проведите осмотр деталей. Чтобы убедиться в отсутствии других неисправностей, снимите магнетрон, осмотрите защитный колпачок. В случае его прогорания следует произвести замену. Очистите все загрязненные зоны, прочистите шкуркой. Места с облупленной эмалью следует подкрасить специальным красителем.
  7. Установка нового листа. Помещая в специальный карманчик, лист легко крепится в положенное место.

Рекомендуем: Как можно замаскировать прожженную дырку в линолеуме

По завершению работы следует проверить на работоспособность.

Не запускайте духовой шкаф в работу пустым, ставьте хотя бы чашку с водой.

Чем можно заменить слюду в микроволновой печи

Если возникла сложность в покупке новой слюды, можно прибегнуть к использованию другого материала.

Слюда паропроницаема в обоих направлениях, поэтому скопившийся в процессе приготовления пищи пар свободно выходит из волновода наружу при остывании печи

Благодаря развитию интернет-торговли такой материал без труда можно заказать в Интернете.

Необходимые свойства материала:

  • нетоксичность;
  • не аккумулировать электричество;
  • не плавиться при высоких температурах;
  • хорошее паропропускание.

Такими критериями обладает фторопласт. Это жаростойкий диэлектрик, который не впитывает влагу и жир.

Фторопласт – это фторсодержащий синтетический полимер белого цвета.

Еще одной альтернативой выступает пищевой пластик. Он гораздо долговечнее, надежнее. Но обладает высокой ценой.

В последнее время в мастерских вместо слюды стали использовать термостойкий пищевой пластик. Такая накладка более прочна и долговечна.

Схема ZVC драйвера

Стандартный вариант генератора

Усиленный вариант схемы

Но видно мне войти в их число не судьба.

Были куплены все необходимые детали – новые полевые транзисторы, новые фаст диоды и стабилитроны. Всё перед пайкой было испытано на транзистор-тестере, в том числе для определения правильной цоколёвки.

Была собрана шикарная катушка из чистой меди диаметром 5 мм. Но работать сей девайс упорно отказывался.

Подозрение пало на дросселя, которые большинство радиолюбителей рекомендует мотать на желтых порошковых кольцах от БП АТХ.

Добыча искомых и установка также оказалась безрезультативной – индукционный нагреватель металлов как не работал раньше, так и не собирался работать дальше. Подключение различных вариантов катушек совместно с конденсаторами разной емкости картину не изменили – “открывает рыба рот, но не слышно что поёт”, то есть транзисторы открываются, ток тянут, а генерации не происходит.

В конце концов всё это изрядно надоело, многодневные танцы с бубном закончились, и пришлось с поклоном идти к китайцам на ихний Алиэкспресс, заказывать за 7 долларов готовый модуль генератора.

Спустя 2 недели эта штука была доставлена курьером прямо на дом и после подключения к компьютерному блоку питания на 12 В успешно заработала.

Причём она работала и от 5-ти вольт, и с маленькой штатной катушкой, и с большой самодельной, в общем генерировала мощное электромагнитное поле во всех позах (с теми же деталями и схемой). Раскаляет 3 мм штырь до красна за 20 секунд. С железкой 6 мм возится несколько минут, при этом жутко греется само (в основном транзисторы и катушка).

Как использовать направленный СВЧ-излучатель

Мощная СВЧ-пушка может быть использована в таких целях:

  • Уничтожение жуков и прочих вредных насекомых. Микроволны превращают молекулы жидкости в пар — так можно истребить жучков, грызущих деревянные постройки. Сама древесина от микроволн не страдает.
  • Плавление цветных металлов.
  • Сушка и стерилизация круп (убивает жучков и бактерии).
  • Вывод из строя подслушивающих устройств. Микроволны препятствует работе любых «шпионских» приборов.
  • Помехи для соседского телевизора, включенного на полную громкость, — можно запросто убавить звук. Следует учесть: в 10 м от пушки зависают телефоны, а в компьютерах и телевизорах происходит искажение звука. Запрещается долгое воздействие на эти устройства — они могут взорваться.
  • Зажигание ламп дневного света с большого расстояния.
  • Кипячение небольшого количества воды.

Извлечение трансформатора

Для самодельного устройства для сварки используется трансформатор, который обладает средней мощностью 750 Вт. C использованием такого прибора можно проводить соединение металлических листов толщиной до одного миллиметра. Это электромагнитное устройство относится к повышающим устройствам. Чтобы обеспечить питание магнетрона, он способен вырабатывать напряжение, которое равняется 4000 В.

Мощный электронный прибор (магнетрон), который имеет абсолютно любая микроволновая печь, для нормального функционирования просит высокое напряжение. Поэтому трансформатор, который подключен к магнетрону, обладает на первой обмотке меньшим количеством витков. На вторичной обмотке витков больше, здесь создается напряжение, равное 2000 В. Но потом напряжение увеличивается в два раза, благодаря применению специально предназначенного удвоителя. Поэтому проводить измерения напряжения не имеет какого-либо смысла.

Производить извлечение трансформатора из микроволновой печи нужно осторожно и аккуратно. Использовать молоток или какие-либо другие тяжелые предметы не следует

Сначала необходимо открутить основу этого кухонного аппарата, после чего надо убрать все крепления. После этого проводится аккуратное извлечение трансформатора с места, где он установлен. Из «внутренностей» сверхвысокочастотной печи (СВЧ) вам пригодятся магнитопровод, первичная обмотка. Первичная обмотка обладает проводом большой толщины и меньшим числом витков.

Вторичная обмотка не нужна, поэтому ее демонтируют. Эту процедуру можно провести при помощи молотка или зубила. Следует действовать предельно аккуратно, иначе можно нанести повреждения первичной обмотке. Если во время данной процедуры обнаружится, что в трансформаторе имеются шунты, которые являются ограничением для силы тока, от них следует избавиться.

Если магнитопровод – это не клееная конструкция, а сварная, то устранение вторичной обмотки необходимо производить с использованием столярного инструмента (стамеска).

Заменой стамески может быть обыкновенная ножовка. В том случае, если обмотка является плотно набитой в окно магнитного провода, то следует разрезать провода, а затем провести ее извлечение, высверлив ее. В течение работы надо соблюдать аккуратность, иначе магнитопровод можно деформировать.

После окончания демонтирования надо произвести намотку новой вторичной обмотки. Для этого процесса пригодится провод, который обладает диаметром один сантиметр. Если провода с данным диаметром нет, то его надо приобрести. Не следует заморачиваться на том, что провод должен быть многожильным, можно применить пучок, состоящий из отдельных проводников. Главное, чтобы был подходящий диаметр. По окончанию монтирования вторичной обмотки обновленный трансформатор сможет делать выработку силы тока, которая будет равняться 1 кА.

Если нужно сделать сварочное устройство с большей мощностью, то использования одного электромагнитного прибора вряд ли будет достаточно. Придется применить два устройства.

Порядок работ по безопасной проверке: как безопасно проверить трансформатор микроволновки

Проверка своими руками предполагает наличия определенного количества необходимого вспомогательного оборудования, первое, что понадобиться это мультиметр, если такового не имеется, то обзаведитесь индикатором двухполюсного назначения, в котором есть встроенные питающие источники.

Дополнительно понадобятся отвертки разного вида, плоскогубцы и омметр.

Обобщим базовую схему безопасной проверки технического прибора:

  • Убеждаемся, что прибор отключен из общей бытовой сети электропотребления.
  • Избавляемся от кожуха посредством винтового скручивания.
  • Убеждаемся, что конденсатор не находиться под напряжением и полностью разряжен.
  • Клеммы как можно аккуратнее снимаем с трансформаторного блока.
  • Изучаем состояние работоспособности его обмоток. На данном этапе мы должны понять в этом ли причина поломки или неправильной работы. Если все выглядит в порядке, то устанавливаем все на свои места в обратном порядке и ищем иные причины возникшей проблемы.
  • Если же при изучении и осмотре внешнего вида обмоток вами были замечены симптомы замыкания или обрывов, значит причина выхода из строя в этом, поэтому требуется устранить проблему, а именно, заменить данное устройство работающим.
  • После проведения алгоритма манипуляций по замене, прибор собирают в обратном порядке и тестируют степень его работоспособности.

Как только вы сняли трансформирующий блок и увидели изоляционное оплавление на обмотке, и в довесок ко всему он источает соответствующий запах, то на такой детали уже нет смысла проводить тестирование. Исключительно замена устройства необходима в данном варианте.

Как диагностировать трансформатор:

Мультиметр подключаем в электросеть для запуска программы по обогреву. Устройство трансформирующего назначения обязано быть полностью обесточено

Чтобы однозначно убедиться, что электроэнергия не поступает к нему, воспользуйтесь мультиметром.
Мультиметром проверяем подключающие точки обмотки первичного характера, от которых происходит питание от бытовой электросети.
Обязательно следите за безопасностью и работайте аккуратно и осторожно, резкие движения или неаккуратное поведение может быть причиной поражения током.

Разборка прибора с последующей проверкой считается безопасной исключительно когда бытовой прибор не имеет подпитки от бытовой электросети.

Микроволновая печь содержит конденсатор, который способен накапливать и продолжительное время сохранять некоторый заряд электроэнергии.


Конденсатор

Поэтому его обязательно необходимо разрядить перед необходимой диагностикой. Чаще пользуются для этого замыканием, в таком случае необходимо его контакты сомкнуть, между друг другом, или вывести на корпус, когда напряжение работает. Проводить эту манипуляцию стоит при помощи пассатижей или плоскогубец.

Точечная сварка из микроволновки своими руками

Наверняка, те, кто увлекается сваркой, не раз видели, как работает точечный сварочный аппарат. При помощи него можно сделать очень много полезных вещей для дома, а также с легкостью работать с тонким металлом.

Стоимость точечного аппарата для сварки заводского образца довольно велика, порядка 10 тыс. рублей, и более. Однако при наличии старой микроволновки можно сделать такой аппарат в домашних условиях. Все что от него потребуется, так это трансформатор, который подлежит небольшому переделыванию.

Разборка микроволновки с целью переделки

Для сборки аппарата точечной сварки можно использовать практически любую микроволновку, можно даже в нерабочем состоянии. Однако трансформатор от микроволновки должен быть рабочим, поскольку именно его нужно будет подвергать основным изменениям.

Сначала нужно разобрать корпус микроволновки и добраться до её внутренних элементов. Внутри устройства расположена текстолитовая плата с трансформатором, именно её и потребуется извлечь из микроволновки. Далее, необходимо будет выпаять трансформатор и уже после этого, можно приступать к его переделке.

Как переделать трансформатор микроволновки под точечную сварку

В микроволновке установлен повышающий трансформатор, который способен из 220 Вольт выдать 2 500 Вольт. Именно от такого высокого напряжения и питается магнетрон микроволновой печи. С этой целью вторичная обмотка трансформатора изготовлена с большим количеством витков тонкого медного провода, при изготовлении аппарата для точечного сварки, всего этого не нужно.

Поэтому необходимо будет демонтировать вторичную обмотку с трансформатора, таким образом, чтобы не повредить первичную обмотку. Сложность её демонтажа зависит от конструкции трансформатора, поэтому может потребоваться ножовка по металлу, небольшое зубило и молоток

Очень важно при этом не повредить первичную обмотку

Следующий шаг в переделке трансформатора, после того как вторичная обмотка удалена, намотка новой обмотки, но только другим проводом. Для этих целей потребуется толстый медный кабель, сечением не меньше 100 кв. мм. Именно данным проводом нужно намотать сверху первичной трансформаторной обмотки, вторичную, не меньше 3 витков, уложенных плотно друг к другу.

После того, как трансформатор переделан, на этом процесс изготовления точечной сварки из микроволновки все ещё не завершен. Теперь потребуется сделать электроды и станок для удобства работы со сваркой. Для изготовления электродов следует взять небольшие медные прутики, которыми и будет осуществляться точечная сварка. Обязательно прутики к станку крепятся через изоляторы.

В качестве изготовления держателей электродов, следует использовать два куска профильной трубы, которые соединяются друг с другом небольшим навесом. С одного конца держателей к трубам закрепляются электроды, а с другой, переделанный ранее трансформатор.

Точечная сварка — это очень полезное приспособление для дома, которое обязательно пригодится для работы с тонким металлом и изделиями из него.
