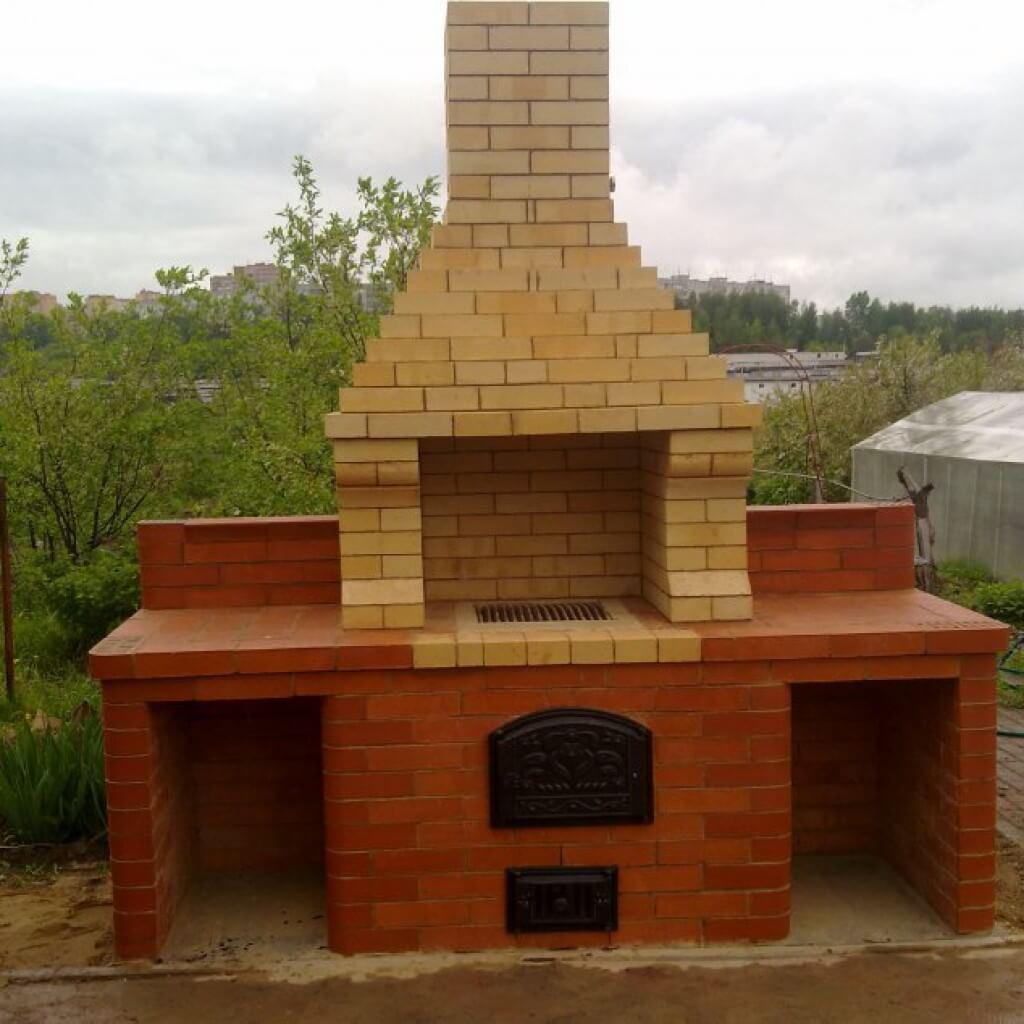

Мангал с дымоходом

Конструкция немного походит на барбекю, но к ней добавились: место для дров, отдельная столешница, дымоход и закрытый мангал.

Основная часть выполняется в форме буквы «Ш» и ставится на забетонированную поверхность. Далее возводится перегородка, но кирпич необходимо класть поперёк, для большей надёжности.

Обратите внимание!

  • Как пристроить террасу к дому — просто и быстро строим простейшую террасу из разных материалов (90 фото)

  • Новинки поделок для сада — подробный мастер-класс создания уникальных скульптур и декораций для сада (120 фото идей)

  • Как сделать коптильню горячего копчения — 75 фото лучших идей и пошаговых инструкций

Следующим этапом ложится место под приготовление продуктов и задняя стенка. При возведении жаровни лучше брать огнеупорный материал, он меньше подвергается эрозии.

В завершении делается дымоход. Применять можно кирпич или металл. Если кирпич, то кладётся он ступеньками на сужение, а если метал, то просто берётся заготовка и устанавливается поверх мангала.

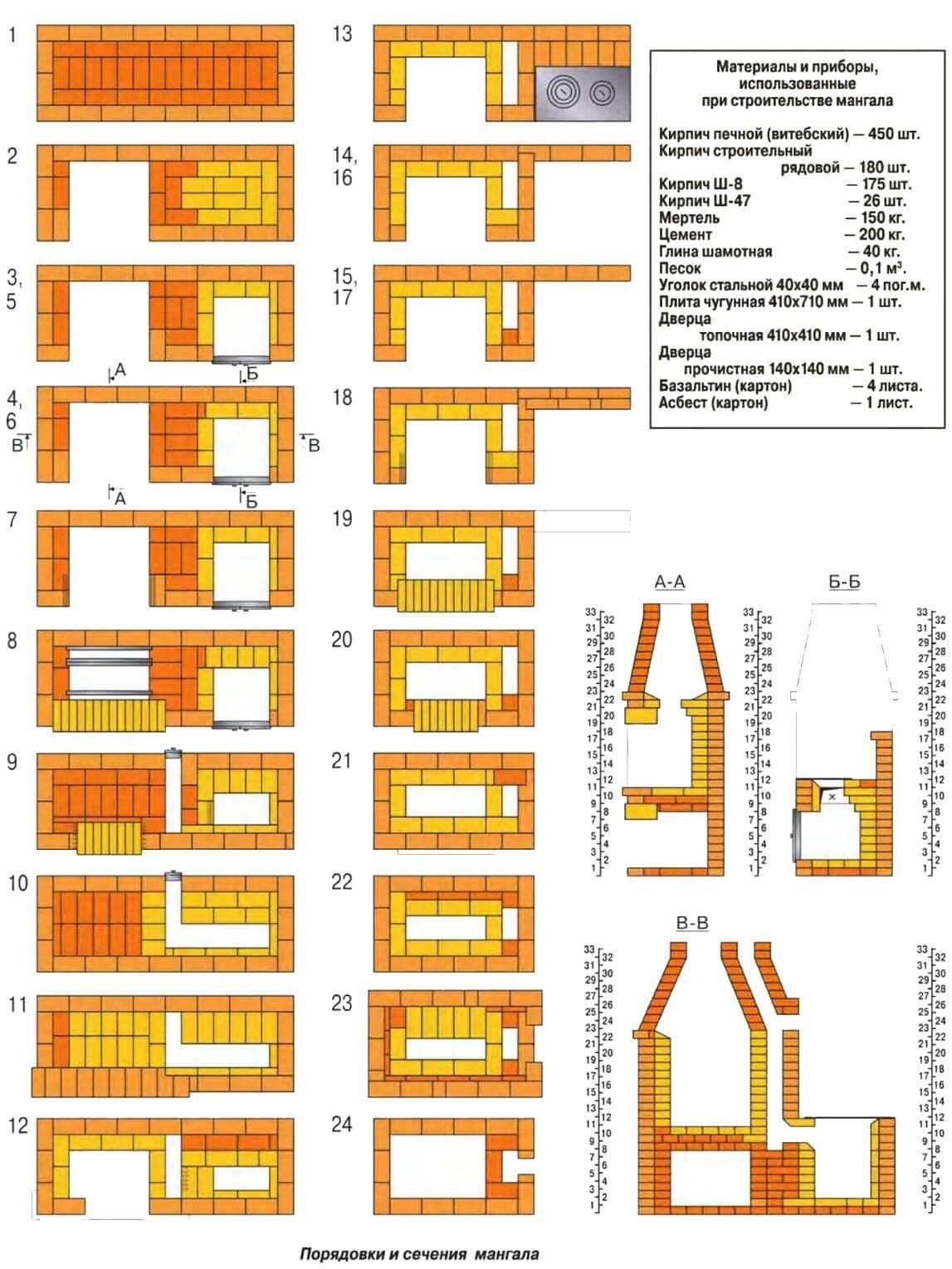

Порядовка: как сложить мангал из кирпича

Несмотря на то, что мы разбираем несложный в строительстве уличный мангал из кирпича, порядовка укладки кирпича (схема) составляется заранее, с учетом выбранных габаритов и конфигурации. Удобнее всего делать это на листе в клетку.

Как класть кирпич? Наиболее простой способ укладки — со смещением каждого ряда на половину кирпича по отношению к предыдущему. Первые два ряда выкладываются сплошными. Самый первый ряд складывается из цельных кирпичей, без половинок.

Нижняя часть мангала — это цоколь. Схема кладки — от углов к центру по намеченным заранее линиям. Через каждые 3 ряда необходимо проверять правильность укладки уровнем и отвесом, выкладывать сетку для армирования.

Высота цоколя зависит от проекта. В нем могут быть одна или несколько ниш, где хранят дрова, уголь и прочую утварь. Выкладывается он сплошной кладкой.

Центральная часть конструкции — топливник. Основание для жаровни заранее отливается из бетона с армированием или выкладывается из кирпича. Если по проекту сооружаются арки для топливника и ниш, применяется кружало. Для равномерного распределения кирпичей между ними вставляются щепки.

Зазоры одинаковые, примерно 1 см. Лишь после полной выкладки арки пространство между кирпичами смачивается и заполняется раствором. Застывать выложенную арку оставляют с кружалом на день-два.

Если мангал будет использоваться еще и в качестве барбекю, следует заранее озаботиться возможностью установки решетки. Для нее оставляют небольшой выступ, или несколько выступов, чтобы решетку можно было размещать на разных уровнях. Устанавливают ее на стержни арматуры, вделанные в стенки мангала.

Совет: если оставлять между кирпичами небольшие зазоры при укладывании топливника, при использовании мангала в дальнейшем благодаря проникающему в щели воздуху горение будет лучше.

Жаровню укладывают на металлические уголки, которые крепятся к кладке штырями. Учтите это собирая дачный мангал из кирпича своими руками (фото правильно сложенного топливника ниже).

Важно! Недопустимо попадание атмосферных осадков на незаконченную кирпичную кладку. Если начался дождь — ее необходимо тщательно укрыть полиэтиленом

Последний этап — сооружение дымохода. Его наличие позволяет дольше сохранять жар в мангале и отводить дым. Для дымовой трубы кладку продолжают выкладывать, постепенно сужая ее кверху. Делается это путем смещения кирпичей в рядах. Смещение производится не более, чем на треть кирпича — в противном случае сооружение может оказаться неустойчивым.

Особенность: труба — тяжелая часть, для ее установки требуются опорные колонны.

Если выкладка кирпичной трубы кажется слишком сложной — можно установить металлическую. По окончании кладки нужно произвести обжиг стенок топливника. Для этого разжигают дрова в очаге и по максимуму повышают жар.

Сооружение жаровни, установка казана или поддона проводятся на заключительном этапе. После этого проводят декорирование. При наличии столешницы, ее можно оформить плитой из керамогранита. Сам мангал облицовывают штукатуркой, декоративным камнем, облицовочной плиткой и т.д.

Мы рассмотрели, как самому сделать мангал из кирпича. Отдельный вопрос — защита сооружения от вымывания раствора. Задача решается путем обработки специальными составами. Это может быть термостойкий лак, масляный пропиточный состав для печей и каминных кладок, силиконовый гидрофобизатор, вдобавок защищающий и от появления микроорганизмов в кладке.

Чтобы обеспечить пожарную безопасность, мангал для дачи обкладывают тротуарной плиткой. Помимо защиты от пожара, она создаст ровную, удобную площадку. В непосредственной близости от мангала не должно быть легко воспламеняющихся предметов. Для декора выбирают только негорючие, жаропрочные материалы.

Фундамент

Для создания кирпичного мангала, который должен прослужить вам долгое время потребуется не только качественный материал, но и создание прочного фундамента.

Для начала по размерам мангала следует выкопать яму под фундамент. Глубина её должна быть около 55см.

Разметка отведенного участка под фундамент.

  • В выкопанную яму засыпается смесь из песчаника и гравия. Эта подушка делается против проседания мангала. Высота подушки около 20см
  • Далее, устанавливается арматура. Для большей прочности арматурные колья соединяются между собой сваркой или вязальной проволокой. Высота каркаса из арматуры 20см
  • При помощи широких деревянных досок по краям фундамента создается опалубка
  • В готовый короб заливается раствор из цемента, щебня и песка с добавлением воды.
  • После заполнения раствором опалубки, поверхность равняется и оставляется на сутки-двое до полного затвердевания. Всё зависит от погодных условий, если погода сырая и пасмурная, фундамент может быть готов по истечении семи дней

Готовая опалубка под фундамент

Ламинат на деревянный пол своими руками: полное описание процесса. Схемы укладки, какие материла следует использовать (Фото & Видео) +Отзывы

Особенности конструкции кирпичного мангала

Несмотря на все разнообразие жаровен, можно выделить основные элементы, которые присутствуют всегда:

  • основание. Это не обязательно капитальный фундамент, бывает достаточно площадки, отсыпанной гравием или песком. Но с учетом нашего климата лучше все же забетонировать основание и проложить к нему удобную дорожку;
  • опорные стенки. Самые простые мангалы строятся в виде буквы «П» — две боковые стенки, на которые опирается решетка, и задняя. Она не только закрывает угли и мясо на решетке от ветра, но и «связывает» боковые стенки, придает конструкции прочность;
  • решетки для углей (дров) и приготовляемой пищи. Место для углей может быть представлено сплошной плитой или решеткой, под которой располагается поддон. Это достаточно удобно – по мере прогорания углей зола ссыпается в поддон, откуда ее несложно убрать. Решетка для продуктов может быть одна или две-три;
  • расположенная рядом с решетками столешница. Поскольку шашлыки в другие блюда в процессе приготовления часто поливают маринадом или соусом, добавляют ингредиенты или подготавливают новые порции, аналог разделочного стола очень полезен.

Самый простой мангал

Это просто выложенный из кирпича прямоугольник. Дно может быть также выложено кирпичом – тогда золу с него придется выгребать подручными приспособлениями – или, как на фото выше, с решеткой. В этом случае необходимо предусмотреть дверцу в одной из боковых стенок (обычно она заменяет два-четыре кирпича) для выгребания золы из-под решетки. Шампуры или решетка для жарки укладываются прямо поверх кирпичных стенок.

Уровень всех стенок может быть одинаковым, или короткие стенки выкладываются выше – для защиты от бокового ветра. Помимо обычного кирпича, используют также шлакоблоки, пеноблоки и другие блочные материалы. Возможно использование дикого камня.

Достаточно простым можно также считать П-образное сооружение.

Особых отличий нет – основание выложено кирпичом, стенки тоже. Отсутствует передняя стенка, что заметно упрощает удаление золы, решетка (решетки) опираются либо на выступающие из кладки кирпичи, либо просто на блоки, поставленные внутрь жаровни (как на фото выше).

Очень интересна также идея устройства стенок очага из габионов, наполненных диким камнем.

Здесь тоже необходимо бетонированное основание, камень лучше использовать твердый, не склонный рассыпаться под действием жара – гранит, базальт.

Можно также обложить диким камнем металлическую старую бочку.

Ну, а такой вариант, пожалуй, стоит называть даже не мангалом, а просто кострищем – обустроенным и укрепленным местом для разведения огня.

Жаровня с разделочным столом

Более практичным и удобный для постоянного использования считается П-образный мангал с дополнительной столешницей и полками.

Как видно на фото, в этой конструкции присутствуют три решетки – нижняя для углей, с выдвижным поддоном-ящиком для золы, средняя для мяса, верхняя для овощей, хлеба или гарнира. Сбоку пристроена еще одна стенка, столешница опирается на нее и выступ стенки П-образного основного сооружения.

Решетки опираются на выступающие из стенок кирпичи, лучше заранее предусмотреть наличие зацепов для удобного извлечения решеток.

Вариант с дымоходом

Это сооружение заметно сложнее. Помимо базовой конструкции, в нем имеются:

  • ниша для дров (под решетками);
  • ниша для посуды и различных хозяйственных принадлежностей (слева внизу);
  • полноценная общая столешница;
  • кирпичный свод с дымоходом – для отвода дыма и защиты приготавливаемых продуктов от дождя. Кроме того, наличие свода и дымохода усиливает тягу, не дает жару от углей уходить бесцельно в стороны.

Обратите внимание – основание здесь полностью сложено из кирпича поверх бетонированной площадки

Похожая модель с дополнительными полками и металлическим колпаком-сводом, металлическим коробом дымохода.

Уличный мангал с дополнительной плитой и мойкой

Это довольно сложное сооружение, которое можно сделать самостоятельно.

Помимо мангала как такового – то есть жаровни с открытым огнем (углями) и расположенным над ним сводом с дымоходом – в такой конструкции часто присутствует коптильня, плита с нагревающимися от огня конфорками, столешница (столешницы), полки, мойка. Если сооружение расположено рядом с домом и к нему можно подвести водопровод и канализацию, можно приравнять постройку к полноценной летней кухне, особенно если над ней имеется крыша.

За счет наличия конфорок или отверстия для установки кастрюли (котла) такое устройство часто называют мангал-казан.

Декоративное оформление

Остались сущие пустяки – декоративное оформление вашего очага. Для декоративного оформления используется декоративный кирпич. Он не огнеупорный, его главная функция – украсить ваш новый очаг.

Обкладывая камины барбекю декоративным кирпичом, следует оставлять воздушную прослойку между огнеупорными и декоративными кирпичами. Огнеупорные и декоративные кирпичи при нагревании расширяются по-разному. Декоративный кирпич со временем начнёт крошиться от частого нагревания. Воздушная прослойка позволить оставлять декоративное покрытие холодным.
