Планировка мансарды: 120 фото лучших идей и новинок дизайна (схемы зонирования)варианты планировки и дизайна

Содержание

Сборка

В большинстве случаев строительство мансардной крыши начинается с устройства мауэрлата

Важно строго горизонтальное положение, параллельное, надёжное крепление его брусьев

Стропильная конструкция мансардной крыши Источник kryshagid.ru

Для монтажа стропильной системы практикуется два варианта: элементы стропильной системы на земле собираются в фермы, поднимаются и устанавливаются готовыми. Или всё по отдельности собирается наверху – «по месту», соблюдая порядок действий:

Укладываются балки перекрытия. При этом учитывается шаг стропильной системы и возможность для устройства лестницы.
Сразу настилается черновой потолок, или временный настил для безопасной работы.
Монтируются стойки. Устраиваются временные раскосы, чтоб удержать их в вертикальном положении. На стойки укладываются прогоны.
Поверх прогонов укладываются затяжки.
Монтируются нижние стропила.
Временные раскосы меняются на постоянные ветровые связи в продольном положении.
Устанавливаются верхние стропила.
Выставляется каркас для фронтона, с учётом конструктива организуются проёмы для: окна, балкона, предусматриваются другие варианты.
Далее по стропилам укладывается кровельная мембрана, и прижимается к ним контробрешёткой – брусками сечением 50х50 мм. Для организации вентиляционного зазора. Это подготовительные мероприятия для утепления. Провести их нужно именно на этом этапе. Пропустить – огромное упущение.
На контробрешётку набивается обрешётка, с соответствующим кровельному покрытию шагом.
Монтируется кровельное покрытие, его доборные элементы: ветровые доски, конёк.

Один и тот же дом может выглядеть по-разному и иметь разную полезную площадь Источник 1dom.kz

Особенности строительства мансард

Одним из лучших вариантов считается ломаная мансарда. Она получается просторной и после соответствующей отделки будет полноценной жилой площадью. Когда возводится такая кровля без проведения точных расчетов не обойтись. Нельзя не отметить, что проект мансарды с двускатной ломаной крышей должен учитывать рекомендации СНиП.

При этом необходимо принимать во внимание множество нюансов выполнения такой работы:

Если здание строится на местности, где преобладает умеренный климат с частой ветреной погодой, а снег выпадает крайне редко, можно делать крышу с небольшим углом наклона. Такая технология строительства крыши довольно часто применяется в нашей стране.
В том случае, когда в районе проживания снегопады и ливни являются частым явлением, следует отказаться от пологой кровли.
Непременно нужно обустроить качественную звуко-, гидро – и теплоизоляцию, ведь мансарда должна получиться таким же жилым помещением, как и другие комнаты в домовладении.
Лучшим кровельным материалом при строительстве крыши мансардного типа считается шифер или черепица. Некоторые хозяева ошибочно монтируют металлические покрытия, но с наступлением холодной погоды у них возникают проблемы с теплосбережением мансардного помещения. Строительные материалы нужно выбирать с огнеупорными и влагостойкими качествами, поскольку крыша всегда состоит из элементов, сделанных из дерева. Для их лучшей сохранности такие поверхности подвергают обработке противогрибковыми препаратами.
Если при обустройстве крыши мансарды своими руками соорудить наружную лестницу, можно сэкономить в доме полезную площадь. Более удобной для жильцов будет внутренняя лестница, но она займет немало квадратных метров. Существует еще один вариант – обустройство потолочной лестницы, которая практически не занимает места. Что касается винтовой конструкции, то ее удобство вызывает сомнения.

Крыша каркасного дома своими руками

Крыша каркасного дома может иметь от одного до нескольких скатов, и сложные крыши интереснее и дают больше возможностей для планировки мансард. Но для легких каркасных домов считается оптимальной двускатная крыша – и в экономическом аспекте, и с точки зрения возможности выполнения работ своими руками. Для устройства двускатных крыш не потребуется сложных работ по устройству ендов, конек всего одни – это тоже плюс для работ своими руками. Частные строители возводят дома для постоянного проживания и дачные домики на основе стоечно-балочного деревянного каркаса, от фундамента до крыши своими руками. Чердачное балочное перекрытие и конструкции крыши выполняют после обеспечения полной стабильности несущему стеновому каркасу. Балки чердачного перекрытия закрепляют точно по стойкам стенового каркаса. Применяют для балок чердака каркасного дома обычно толстые доски, пропитанные антисептическим и антипиреновым составом. Доски монтируют на торец, с предварительным выполнением запилов на треть ширины. По глубине запил соответствует аналогичным размерам брусьев или досок верхнего обвязочного пояса каркаса.

Сборка

В большинстве случаев строительство мансардной крыши начинается с устройства мауэрлата

Важно строго горизонтальное положение, параллельное, надёжное крепление его брусьев

Стропильная конструкция мансардной крышиИсточник kryshagid.ru

Укладываются балки перекрытия. При этом учитывается шаг стропильной системы и возможность для устройства лестницы.
Сразу настилается черновой потолок, или временный настил для безопасной работы.
Монтируются стойки. Устраиваются временные раскосы, чтоб удержать их в вертикальном положении. На стойки укладываются прогоны.
Поверх прогонов укладываются затяжки.
Монтируются нижние стропила.
Временные раскосы меняются на постоянные ветровые связи в продольном положении.
Устанавливаются верхние стропила.
Выставляется каркас для фронтона, с учётом конструктива организуются проёмы для: окна, балкона, предусматриваются другие варианты.
Далее по стропилам укладывается кровельная мембрана, и прижимается к ним контробрешёткой – брусками сечением 50х50 мм. Для организации вентиляционного зазора. Это подготовительные мероприятия для утепления. Провести их нужно именно на этом этапе. Пропустить – огромное упущение.
На контробрешётку набивается обрешётка, с соответствующим кровельному покрытию шагом.
Монтируется кровельное покрытие, его доборные элементы: ветровые доски, конёк.

Один и тот же дом может выглядеть по-разному и иметь разную полезную площадьИсточник 1dom.kz

Об особенностях расчета мансардной крыши в видео:

Заключение

Мансардная крыша – это отличное решение, позволяющее увеличить полезную площадь дома без значительного увеличения затрат на его возведение. Решений для возведения мансардного этажа существует достаточно много – они могут быть как типовые, так и разработанные для определенного дома. Но в любом случае, монтаж мансарды требует профильных знаний и эту работу должны выполнять профессионалы.

Типы мансардных помещений

Отапливаемое мансардное помещение – реальная альтернатива второму жилому этажу деревянного или кирпичного дома. Дело в том, что увеличение этажности сооружения связано со значительными затратами на капитальный фундамент и сооружение лестницы. Разные конфигурации мансарды используют в зависимости от располагаемой площади и нужд домовладельца:

Схема конфигураций мансарды

Одноуровневая. Под ломанными или прямыми скатами двускатной крыши располагают только одно жилое помещение. Сооружение мансарды такого типа не сопряжено с увеличением веса кровли, поэтому он подходит для строящихся и реконструирующихся построек. Выполнить расчет и построить чертеж одноуровневой мансарды может даже мастер без опыта. По строительным нормам высота потолков в жилом помещении должна быть 2,5 м и более.
Одноуровневая с выносной консолью. Устройство мансардной крыши консольного типа размещают под асимметричной крышей. Чтобы увеличить площадь жилого помещения, его часть выносят на пределы периметра сооружения. Выступающую часть мансарды, опирающуюся на столбы, приспосабливают под навес или гараж. Крыша дома с консолями асимметрична, основную часть дома покрывает двухскатная крыша, а консоль – односкатная «заплатка». Консольный вид мансарды возводят, чтобы установить вертикальные окна для естественного освещения. Однако, создать проект и чертежи такой сложности под силу профессиональным архитекторам, а сложная схема стропильной системы не подходит для самостоятельного монтажа.
Двухуровневая. Если высота крыши превышает 5 м, то в мансардном помещении можно обустроить две комнаты, расположенные на разных уровнях и соединенных лестницей. Такой тип мансарды не надстраивают на уже существующие дома. Двухуровневые помещения планируют на этапе проектирования, учитывают, создавая чертежи фундамента. Схема взаимного расположения стропильной системы специально разрабатывается для сложной, асимметричной геометрии скатов крыши. Второй уровень мансарды опирается на колонны, поэтому надежность конструкции напрямую зависит от правильности расчетов и профессионализма архитектора.

Двухуровневая мансарда

https://youtube.com/watch?v=eo_AenJ19zE

Планировка

Лестница – ключевой момент. Её положение нужно увязать с будущими балками перекрытия. Если позволяет шаг стропил – просто ориентируем её между балками. В противном случае проектируем на мансарду надёжный удобный вход.

На стадии планирования полезно продумать интерьер. На этом этапе принимаются решения о перегородках и дополнительном естественном освещении – мансардных окнах. Конечно, о декорировании думать рано, но инженерная часть должна проясниться – какой функционал будет реализован.

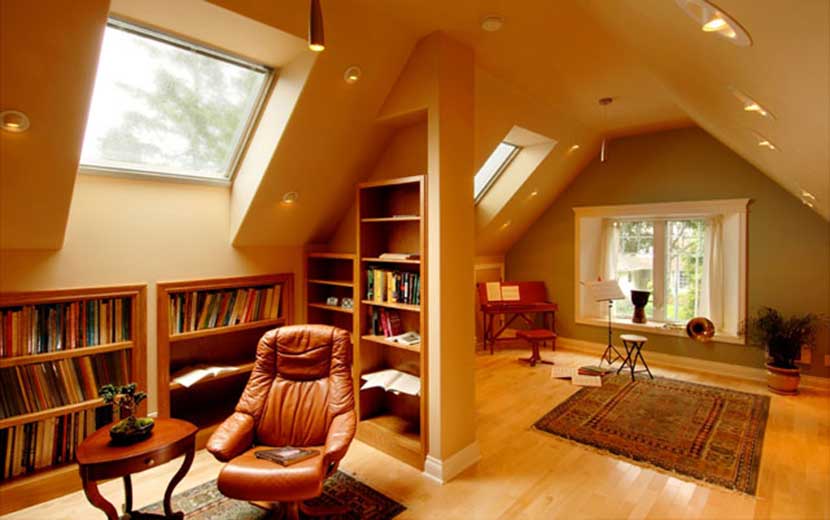

На мансарде можно обустроить кабинет с уголком для занятий музыкой Источник pinterest.co.uk

Ведь особенности таких помещений: ломаные-наклонные потолки, их уменьшенная высота, необычные стены и нестандартное освещение.

Поэтому необходима конкретная планировка помещений, а в них, правильно распределение – зонирование пространства:

Для основной жизнедеятельности, отводятся светлые и хорошо проветриваемые помещения.
Некомфортные участки оборудуются под места хранения.
«Необычные условия» отдать в распоряжение детей.

Дизайн интерьера и окончательный уют создаются умелым использованием потенциала отделочных материалов, мебели и аксессуаров.

https://youtube.com/watch?v=DufAOgagemM

Дополнительное теплоизолирование

Утепление является практически обязательным процессом, т.к. использование чердака под ломаной крышей, как правило, сводится к жилым целям. Специалистами используется в основном минеральная вата с базальтовой основой.

Для регионов средней полосы с умеренным климатом применяется, как правило, слой утеплителя в 15-20 см. Понадобится также наличие пароизоляционной пленки, влагозащитной прослойки и каркаса, служащего основой для крепления.

С внутренней стороны скаты обустраиваются контр-обрешеткой из доски с шириной немного большей толщины утеплителя, трамбовать который категорически не рекомендуется.

Процесс теплоизоляции мансардной крышиИсточник legkovmeste.ru

Если конкретнее, то при использовании прослойки из минваты в 15 см понадобятся доски 5х20 см. Наличие такого зазора также будет способствовать хорошей циркуляции воздуха, что обеспечит естественное вентилирование. Укладка утеплителя осуществляется враспор меж брусьев контр-обрешетки с последующей зашивкой с помощью выбранного материала.

Мансардные окна

При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.

Устройство мансардных окон в крыше

Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.

Плюсы наклонного мансардного окна:

большее количество света, не такие резкие границы света и тени;
поверхность крыши остается ровной, не усложняется ее рельеф;
относительно легкая установка.

При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости о наклона, смотрите на фото.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.

Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.

Устройство вертикального окна-дормера в мансардной крыше

Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.

Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант: света попадает мало, тени получаются очень глубокими, что для глаза утомительно, геометрия тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте.

Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах: это самый недорогой вариант, который запросто реализуется своими руками.

Виды стропильных систем крыши с мансардой

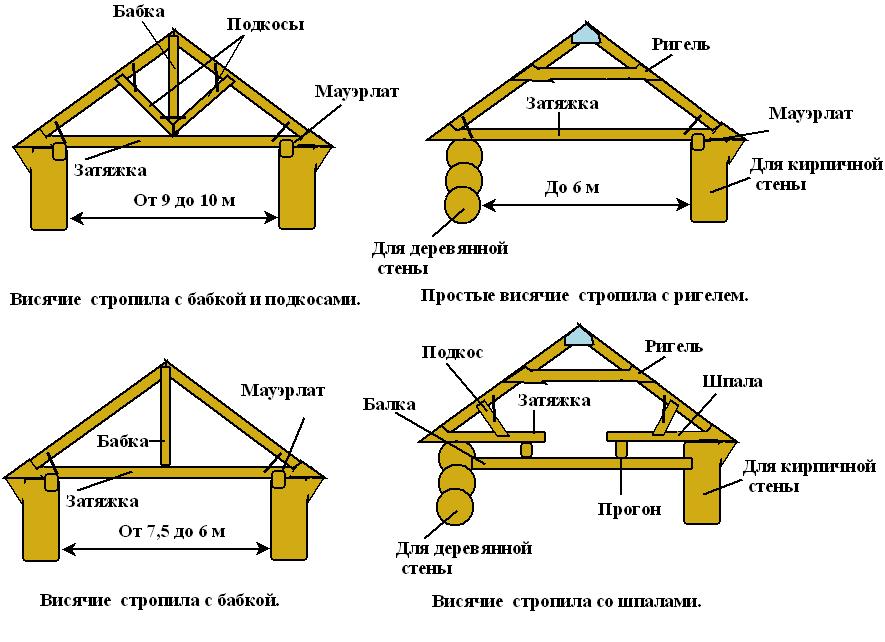

Вариант # 1 Висячие стропила

Основную нагрузку такой стропильной конструкции принимают на себя две опоры – внешние стены строения. При этом ключевой расчет делается на то, что деревянным балкам свойственно сжиматься/сгибаться, а значит необходимости в промежуточной опоре нет. Создаваемая горизонтальная нагрузка перераспределяется на стены.
Стропильные балки соединяются между собой с помощью затяжек – металлических или деревянных. Эти элементы располагаются чуть выше основания стропильной ферми или в самом ее низу. От уровня расположения затяжек зависит надежность и прочность конструкции.
Величина пролета стропильной системы не должна превышать 8 метров. Чтобы уменьшить прогиб стропильных ног в пролетах такой длины, параллельно затяжкам врезаются ригели.
Если пролеты больше, то целесообразным является монтаж, так называемых «бабок» – вертикальных опор с двумя подкосами.

Вариант # 2 Наклонные стропила

Важно! Монтаж наклонных стропил допускается только в том случае, когда расстояние между несущими стенами не превышает 6 метров. Ели выполняется дополнительная опора, то это расстояние может достигать 12 метров, если опор две, то 15 метров

Стропильные конструкции наклонного типа актуальны для строений, имеющих внутренние несущие стены. Опорами для стропил в этом случае будут служить и наружные стены здания, и внутренние. Если решено применить наклонные стропила для здания без внутренних перегородок, то потребуется специально создавать опоры, которые потом можно задекорировать, к примеру, под колонны. Такой конструкции чаще всего отдают предпочтение по причине ее доступности с точки зрения финансов – она самая дешевая.
Стропила или специально собранная ферма могут быть установлены непосредственно на стену. Для этого используется мауэрлат – опорный брус. Вверху фермы и стропила собираются воедино прогоном, на который устанавливается конек. Прогон изготавливается из бруса – для деревянной стропильной системы или из металла – для металлической.
Повышенная прочность крышной системы обеспечивается за счет монтажа деревянных стропил к стене с использованием проволоки. Здесь стоит учесть, что формировать жесткие соединения нельзя, поскольку изменения температурного и влажностного режима на древесину в любом случае окажут определенное влияние и она с течением времени изменит свои геометрические размеры. Прокладка стропильных ног наружу выполняется сквозь специально обустроенные в стене пазы.

Внимание! Все деревянные конструктивные элементы, прежде чем будут задействованы при устройстве стропильной системы, независимо от ее типа, должны быть обработаны специальными защитными составами, придающими им огнестойкость и влагостойкость

Типы конструкций и их особенности

Мансардные крыши отличаются от остальных видов разнообразием, различия между отдельными конструкциями проявляются в:

Числе и форме скатов. В зависимости от этого критерия выделяют одно-, двух- и четырехскатные крыши, ломаные и комбинированные разновидности.
Конфигурации кровли. Мансардные крыши могут иметь один или более уровней, симметричную или ассиметричную конструкцию.
Виде и способе крепления стропильных систем. В домах с пролетами в пределах 6-8 м оптимальной признана висячая система без вертикальных опор по центру (более сложная, но освобождающая пространство), в остальных случаях предпочтение отдается наслонным или комбинированным каркасам.
Высоте стенки от перекрытия до кровли (при наличии). По нормам минимальная высота от перекрытия до конька составляет 2,5 м, соответственно при наличии аттиковых стен или вертикальных подпорок высотой от 1,5 м мансардный этаж считается жилым.
При отсутствии таких подпорок или их высоте менее 70-80 см этаж относят к чердачным или полумансардным, в зависимости от степени обустройства.
Способе сборки и крепления каркаса к мауэрлату. Помимо стандартного исполнения (привязки стропил к опорному брусу по периметру несущих стен с опорой), система может выносится за пределы стен или собираться из каркасных модулей.
В последнем случае традиционное крепление каждого последующего элемента к предварительно установленным опорам заменяется монтажом блоков, собранных отдельно.

Посмотреть фото вариантов мансардной кровли и прочитать про особенности конструкций можно здесь.

Чертежи и схемы

Проектирование мансарды начинается с составления ориентировочного эскиза, учитывающего потребность в достаточной высоте потолков и ожидаемый вид крыши.

При ведении работ своими силами и отсутствии серьезного опыта предпочтение отдается самым простым вариантам – треугольной мансарде под двумя скатами или пятиугольной под ломаной крышей.

При таком исполнении на уклон кровли влияют не только ожидаемые весовые нагрузки, но и высота аттиковых стен (при наличии) и расстояние до затяжек или вертикальных опорных стоек.

После получения эскиза и ориентировочного уклона рассчитывается площадь скатов, уточняется нагрузка и выбирается тип и сечение несущих конструкций каркаса. После этого с помощью калькуляторов или вручную выбирается толщина утепляющей прослойки и остальных слоев пирога, шаг и габариты рядовых стропил и составляется уточненный чертеж крыши.

Про подробный расчет конструкции кровли читайте в статье.

Определение угла наклона

Помимо стандартных ветровых и снеговых нагрузок при определении уклона скатов учитывается:

Взаимосвязь между полезной площадью мансарды и уклоном скатов (а именно – ее сокращении при низком угле и наоборот). Этот же критерий учитывается при выборе высоты расположения мансардных окон (при наличии).
Число и форма скатов. Оптимальное значение уклона для двускатных мансардных конструкций составляет 45 °, ломаных – 60 у нижних, 30 – у верхних скатов. У четырехскатных конструкций рекомендуемый минимум составляет 40 °. При таком уклоне внутри остается достаточно места и на скатах не задерживаются осадки.
Особенности монтажа кровельного покрытия, а именно – требования к минимальному уклону и величину нахлеста листовых разновидностей для крыш с разным углом.

Уклон мансардной крыши также можно найти с помощью таблиц Брадиса и формулы:

Видео описание

Если у вас симметричная крыша, как правильно сделать мансарду расскажет следующее видео: Способов соединения различных элементов стропильной системы друг с другом несколько. Их схемы и критерии выбора того или иного варианта займут немало времени, поэтому они описаны в отдельной статье.

Помимо основных элементов конструкции могут потребоваться и дополнительные, показанные на одной из предыдущих картинок. Это подкосы, затяжки, коньковая балка и т.д. Например, один из вариантов, как сделать мансарду прочной, если пролет между опорными столбами очень большой, заключается в установке дополнительных срединных опор в каждой П-образной арке. Они послужат для устройства перегородки между помещениями и не дадут прогибаться балкам перекрытия.

Нижние стропила можно дополнительно скрепить с опорными стойками металлическими скобами, а верхние стянуть затяжкой или уложить на коньковую балку для более равномерного распределения нагрузки. Одним словом, скелет кровли должен получиться прочным и устойчивым к нагрузкам, приложенным в любом направлении.

Результатом проделанной работы должен стать вот такой скелет крыши Источник roof-tops.ru

Монтаж обрешётки и кровельного покрытия

Обшивка фронтонов и монтаж обрешётки на стропила придадут конструкции ещё большую жесткость и устойчивость. Как уже упоминалось, выбор обрешетки зависит от вида кровельного материала. Со стороны фронтонов она должна выступать на 50-80 см для обеспечения фронтонных свесов.

Но прежде чем крепить обрешетку, необходимо уложить на стропила гидроизоляционную мембрану, которая должна защищать утеплитель от проникновения в него влаги. Поэтому никаких дыр и щелей в этом покрытии быть не должно. Материал укладывается от карниза к коньку горизонтальными полосами снизу вверх, внахлест. Стыки проклеиваются фольгированным скотчем, как и любые случайные порезы и отверстия. Крепление пленки к стропилам осуществляется посредством степлера и скоб.

Затем поверх гидроизоляции на стропила прибиваются рейки котробрешётки, а уже на неё укладывается обрешетка и монтируется кровельное покрытие.

Контробрешётка создаёт зазор между кровлей и гидроизоляцией, необходимый для вентиляции подкровельного пространства Источник i.ytimg.com

Утепление

Ещё один важный момент – как сделать мансарду своими руками комфортной для проживания, чтобы зимой в ней было тепло, а летом помещение не нагревалось палящим солнцем.

С этой задачей справится утеплитель, вид и толщина которого рассчитывается исходя из климатических условий. В этом вопросе также не помешает совет специалиста, но, исходя из практического опыта, для средней полосы достаточно уложить слой базальтовой или стекловаты толщиной 20-25 см.

Сначала утепляют саму кровлю, прокладывая утеплитель между стропилами так, чтобы он плотно прилегал к ним.
Сами стропила являются мостиками холода, поэтому оставлять их открытыми не стоит. На них можно набить горизонтальные прогоны и уложить между ними второй слой теплоизоляционного материала.
Наружная плоскость прогонов послужит для крепления пароизоляционной пленки, не пропускающей в утеплитель водяные пары из помещений мансарды. Её монтаж осуществляется аналогично гидроизоляции.
