Как проверить асинхронный двигатель на межвитковое замыкание

Содержание

Самостоятельный ремонт

Чтобы проверить межвитковое замыкание на якоре, нужно аккуратно приложить к пластине коллектора стартер лампы. Нужно посмотреть, загорится лампочка либо нет. Если лампочка сработала, тогда мастеру нужно подумать о замене обмотки или всего ротора. Но если реакции нет, проверку нужно выполнить омметром. Сопротивление должно быть максимально низким, не более 9 кОм. Если замыкание межвитковое, тогда пригодится определенный прибор для проверки якоря стартера. Устранить эту проблему можно в том случае, если выровнять все провода и очистить их от лишнего мусора. Если все перечисленные рекомендации не подействовали, остается только выполнить перемотку якоря. При распайке коллекторных выводов необходимо демонтировать ротор и тщательно зачистить поверхность при помощи бормашины. Определить сгоревший аккумулятор можно только с помощью аккумулятора.

Вариант для профессионалов

Специалисты привыкли использовать качественный прибор для межвиткового замыкания. Такой агрегат предназначен исключительно для профессионального ремонта электрооборудования. Для работы понадобится катушка со скобой. Классическим мультиметром можно определить только обрыв на якоре. Для более качественной диагностики лучше использовать аналоговый тестер. Между всеми ламелями обязательно замеряют сопротивление. Во всех случаях показатели должны быть идентичными. В некоторых случаях обмотки могут не сгореть, да и коллектор остается невредимым. Определить замыкание межвиткового типа можно с помощью прибора с прочной скобой от трансформатора. Мультиметр устанавливают на отметку 180 кОм. Щуп аккуратно замыкают на массу, а второй поочередно прикладывают к каждой ламели коллектора. Если якорь по-прежнему не прозванивается на массу, то он абсолютно исправен.

Схемы подключения однофазных асинхронных двигателей

С пусковой обмоткой

Для подключения двигателя с пусковой обмоткой потребуется кнопка, у которой один из контактов после включения размыкается. Эти размыкающиеся контакты надо будет подключить к пусковой обмотке. В магазинах есть такая кнопка — это ПНВС. У нее средний контакт замыкается на время удержания, а два крайних остаются в замкнутом состоянии.

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»

Сначала при помощи измерений определяем какая обмотка рабочая, какая — пусковая. Обычно вывод от мотора имеет три или четыре провода.

Рассмотрим вариант с тремя проводами. В этом случае две обмотки уже объединены, то есть один из проводов — общий. Берем тестер, измеряем сопротивление между всеми тремя парами. Рабочая имеет самое меньшее сопротивление, среднее значение — пусковая обмотка, а наибольшее — это общий выход (меряется сопротивление двух последовательно включенных обмоток).

Если выводов четыре, они звонятся попарно. Находите две пары. Та, в которой сопротивление меньше — рабочая, в которой больше — пусковая. После этого соединяем один провод от пусковой и рабочей обмотки, выводим общий провод. Итого остается три провода (как и в первом варианте):

один с рабочей обмотки — рабочий;
с пусковой обмотки;
общий.

С этими тремя проводами и работаем дальше — используем для подключения однофазного двигателя.

Со всеми этими

Подключение однофазного двигателя с пусковой обмоткой через кнопку ПНВС

подключение однофазного двигателя

Все три провода подключаем к кнопке. В ней тоже имеется три контакта. Обязательно пусковой провод «сажаем на средний контакт (который замыкается только на время пуска), остальные два — на крайние (произвольно)

К крайним входным контактам ПНВС подключаем силовой кабель (от 220 В), средний контакт соединяем перемычкой с рабочим (обратите внимание! не с общим). Вот и вся схема включения однофазного двигателя с пусковой обмоткой (бифилярного) через кнопку

Конденсаторный

При подключении однофазного конденсаторного двигателя есть варианты: есть три схемы подключения и все с конденсаторами. Без них мотор гудит, но не запускается (если подключить его по схеме, описанной выше).

Схемы подключения однофазного конденсаторного двигателя

ИКЗ Led + роторный механизм

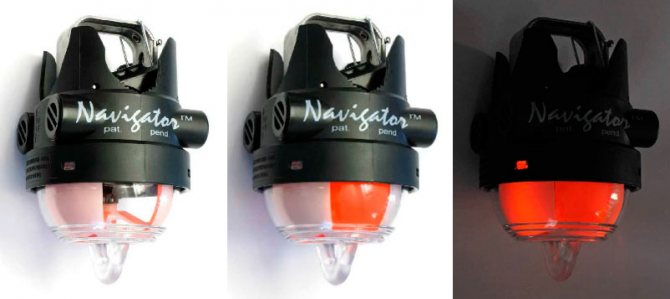

Другой тип индикатора – Navigator Led+Flag.

Он опять же без функции передачи данных.

Технические характеристики

Помимо вышеперечисленных элементов конструкции у него в нижней полусфере расположен поворотный флажок. LED индикация также имеется в наличии.

Сброс светодиодов запрограммирован на 4 часа, в то время как флажок может восстанавливать первоначальное положение значительно дольше – 1,2 или 7 дней.

Срабатывание происходит по время-токовой характеристике в зависимости от модели:

100А/200мс

100А/100мс

200А/100мс

50А/100мс

Такие штуки нужно ставить в труднодоступных точках, где попадание к месту повреждения занимает более суток, а электроснабжение объекта переводится на резервную ВЛ.

Главное преимущество этой модели – экономия работы аккумуляторной батареи. Флажок повернулся – лампочки через 4 часа потухли.

Добрались к опоре на 2-й или 3-й день и узнали всю информацию.

Проверка индикатором короткозамкнутых витков (ИКЗ)

Попадаются якоря, у которых не видно проводов, подсоединённых к коллектору из-за заливки непрозрачным компаундом или из-за бандажа. Поэтому трудно определить коммутацию на коллекторе относительно пазов. Поможет в этом индикатор короткозамкнутых витков.

Икз в корпусе

Этот прибор имеет небольшие размеры и прост в эксплуатации.

Устройство ИКЗ

Сначала проверьте якорь на отсутствие обрывов. Иначе, индикатор не сможет определить короткое замыкание. Для этого тестером измерьте сопротивление между двумя соседними ламелями. Если сопротивление превышает среднее хотя бы в два раза, значит, есть обрыв. При отсутствии обрыва переходите к следующему этапу.

Регулятор сопротивления позволяет выбрать чувствительность прибора. У него имеются две лампочки: красная и зелёная. Настройте регулятор так, чтобы красная лампочка начала гореть. На корпусе индикатора есть два датчика в виде белых точек, расположенных на расстоянии 3 сантиметра друг от друга. Приложите индикатор датчиками к обмотке. Медленно крутите якорь. Если загорится красная лампочка, значит, есть короткое замыкание.

Заключительный этап: особенности проверок двигателей под нагрузкой

Нельзя делать заключение об исправности электродвигателя, полагаясь только на показания мультиметра. Необходимо проверить рабочие характеристики под нагрузкой привода, когда ему необходимо совершать номинальную работу, расходуя приложенную мощность.

Например, владелец очень короткого видео ЧАО Дунайсудоремонт считает, что замерив ток в обмотках, он убедился в готовности отремонтированного движка к дальнейшей эксплуатации.

Однако такое заключение можно дать только после выполнения длительной работы и оценки не только величин токов, но и замера температур статора и ротора, анализа систем теплоотвода.

Как прозвонить асинхронный трёхфазный электродвигатель?

Работая промышленным электриком по ремонту и обслуживанию электрооборудования приходилось часто менять электродвигатели вентиляции и различных станков. Для более быстрой предварительной диагностики неисправного электродвигателя выработалась методика его проверки мультиметром. Нужно измерить сопротивление его обмоток между фазными выводами А-В, А-С и В-С, оно должно быть примерно одинаковым, а так же измерить сопротивление между этими выводами и корпусом электродвигателя в пределе измерений прибора 2 МОм или 2000 кОм, оно не должно показать ничего, значит пробоя на корпус нет. Не забываем что провода прибора тоже имеют своё сопротивление, так что при сопоставлении измеренных данных с табличными, вычитайте это сопротивление. На видео показан пример измерения:

https://youtube.com/watch?v=nuwYSWhKyNQ

https://youtube.com/watch?v=p2BFV_HUgtU

Составил таблицы сопротивлений обмоток некоторых электродвигателей по данным старых книг по перемотке, рассчитав последний столбец методом сложения сопротивления двух обмоток, так как при измерении между выводами А-В, В-С, А-С это и есть последовательное соединение двух обмоток (соединение звезда — все 3 обмотки соединены в одной точке). В таблицах указаны обороты двигателя в зависимости от числа пар полюсов, то есть 750 об/мин, 1000, 1500 и 3000, но на практике они всегда немного меньше и реальные обороты указаны на табличках электродвигателей. Старые движки уже могли быть перемотаны не один раз, и с табличными данными могут не совпадать, но в пределах этого. Так что эта информация нужна только для примерного сопоставления мощности от сопротивления обмоток, у электродвигателей других производителей сопротивление обмоток может отличаться существенно.

Помощь мультиметра

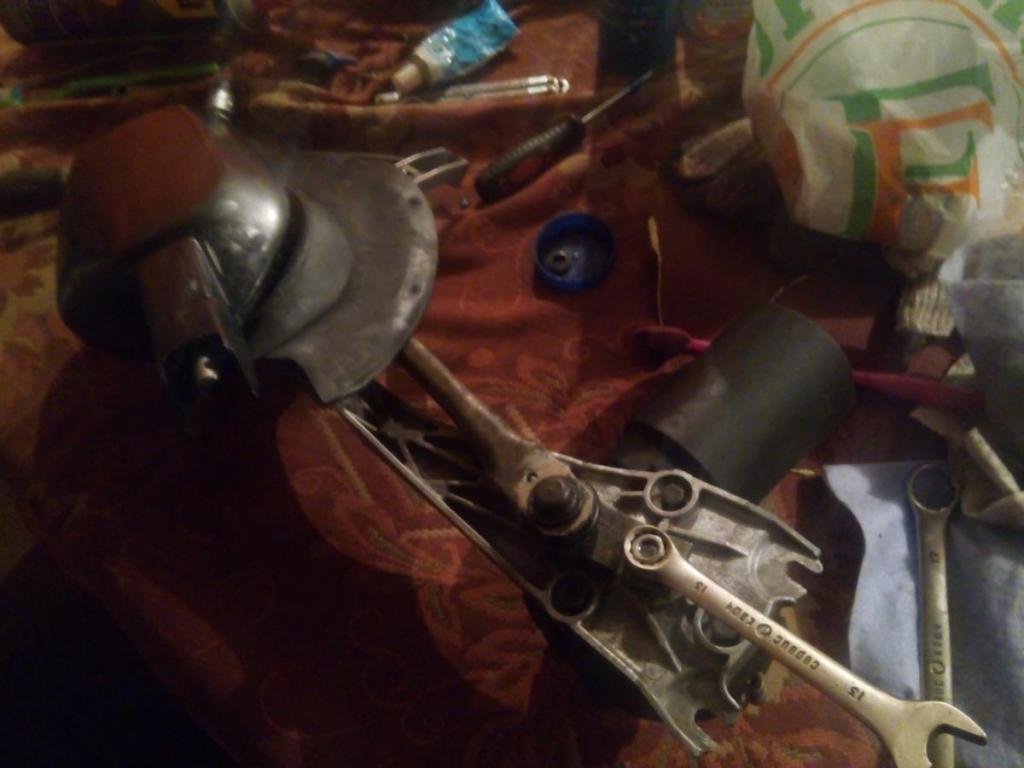

Универсальность этого устройства позволяет выполнить проверку межвиткового замыкания, чтобы своевременно устранить имеющуюся поломку. Любые ремонтные работы должны начинаться с разборки якоря электродвигателя. Причины могут возникнуть по следующим причинам:

Износ и поломка щеток.
Замыкание между пластинами.
Отсутствие контакта на клеммах.
Плохая изоляция.
Слишком высокая температура для пластин коллектора.

Многолетний опыт экспертов свидетельствует о том, что сломанный стартер издает характерный звук гула, появляются искры, меняется интенсивность вращения якоря, образуются вибрации во время работы.

Схема прибора для проверки межвиткового замыкания

Схема прибора описывалась в журнале «Радио» №7 за 1990 год, но до сих пор не потеряла свою актуальность благодаря своей простоте и надежности. С таким пробором проверка межвиткового замыкания осуществляется за считанные секунды.

Собранный для сайта тестер немного отличается от этой схемы. О внесенных изменениях в схему читаем в конце статьи.

Основу тестера составляет измерительный генератор. Он собран на транзисторах VT1, VT2. Частота этого генератора не постоянная и зависит от колебательного контура, который образуется конденсатором С1, а также подключаемой катушкой, она подсоединяется к ХР1 и ХР2. Резистором R1 устанавливается нужная глубина положительной обратной связи, для обеспечения надежной работы измерительного генератора. VT3, включен в диодном режиме, он создает нужный сдвиг напряжения между эмиттером VT2 и базой VT4.

VT4, VT5 представляют собой генератор импульсов, вместе с усилителем мощности на транзисторе VT6 способен обеспечить горение светодиода в трех различных режимах: не горит, мигает с постоянной частотой, а также простое свечение. Выбор режима работы генератора импульсов определяется напряжением смещения на базе транзистора VT4.

При сборке устройства целесообразно проверять правильность схемы постепенно. Проверку работоспособности генератора импульсов можно осуществить подключением переменного резистора на 1 кОм, как показано на схеме. Вращая движок этого резистора можно убедиться, что генератор импульсов работает правильно во всех режимах

При установки сопротивления 200-300 Ом, важно убедиться, что происходит мигание светодиода

Работа тестера осуществляется следующим образом. Если выводы тестера замкнуты, измерительный генератор не возбуждается вовсе, VT2 будет открытым. Напряжения на эмиттере VT2, а значит, на базе транзистора VT4 будет недостаточно, что бы заработал генератора импульсов. VT5, VT6 в таком случае будут открыты, а диод будет гореть постоянно, что сигнализирует о целостности цепи.

В случае подключения к измерительным выводам устройства исправной катушки, припустим, осуществляется проверка трансформатора на межвитковое замыкание, а также произведя подстройку с помощью R1, измерительный генератор начнет возбуждаться. На эмиттере VT2 напряжение будет увеличиваться, это все приведет к увеличению напряжения смещения на базе VT4, а также пуска генератора импульсов. Диод должен мигать.

Если окажется, что обмотка, которую проверяют, имеет короткозамкнутые витки, тогда измерительный генератор не будет возбуждаться, а прибор заработает также, как и в случе замкнутых выводов (контрольный диод засветится).

Когда измерительные выводы будут отключены или появится обрыв, тогда VT2 будет закрыт. Напряжение на его эмиттере, а это значит, что и на базе VT4 возрастает. Он открывается до насыщения, а колебания генератора импульсов будут сорваны. VT5, VT6 закроются, а контрольный диод не засветиться вовсе.

Еще одной особенностью этого тестера есть возможность проверки p-n переходов. Подключая к аппарату кремниевый диод или транзистор (анод к ХР1, катод к ХР2), контрольный светодиод должен мигать. При пробое светодиод просто горит, а в случае обрыва не светится.

Вместо VT1— VT3 можно ставить КТ358В или КТ312В. КТ361Б легко заменяются на КТ502, КТ209. При использовании светодиода необходимо последовательно с ним включать сопротивление около 30-60 Ом.; питания прибора осуществляется от источника — 3В. При использовании кроны целесообразно применить стабилизатор на 3,3В.

Иногда в крайнем правом положении переменного резистора, а также разомкнутых щупах тестера диод может засветиться. Необходимо изменить сопротивление резистора R3 (немного его увеличить), добиться, чтобы диод потух.

Когда проверяются катушки небольшой индуктивности, интенсивность перестройки переменного резистора, возможно, будет чрезмерной. Можно с легкостью выйти из этого положения включением последовательно с резистором R1 дополнительного переменного резистора с небольшим максимальным сопротивлением, например 1 кОм.

Распространённые неисправности электродвигателей и методы их устранения

Все неисправности можно разделить на группы по месту их появления.

Признаки неисправностей обмоток, проводки и схемы управления

При проблемах в обмотках двигатель подлежит замене, а проводка и схема управления ремонтируются на месте:

Ротор (якорь) не вращается, двигатель не гудит. Отсутствует напряжение в сети.
То же, срабатывает защита. Короткое замыкание в проводах или в двигателе. Необходимо отсоединить машину от сети и проверить проводку. При отсутствии в ней К.З. устройство отправляется на ремонт.
Двигатель не вращается, но гудит. Вместо трёх фаз приходит две. Исправить схему управления.
Электромашина остановилась при работе. Сработала защита. Проверить тепловое реле и все блокировки.
Двигатель не разгоняется до номинальной скорости вращения. Устройство перегружено или есть витковое замыкание в обмотках. Проверить ток токоизмерительными клещами. При перегрузке ток повышен во всех фазах и производится ремонт редуктора или регулировка исполнительного механизма. При витковом замыкании ток в одной фазе намного превышает остальные, и двигатель подлежит замене.
Тоже, в машине с фазным ротором. Ток номинальный, неисправны сопротивления в цепи ротора, щёточный механизм или обрыв в роторе. Сопротивления и щётки отремонтировать или заменить. При обрыве в роторе необходим ремонт в специализированной организации.
Аппарат гудит и дымит. Замыкание внутри обмоток. Необходима замена и капремонт машины.
После нажатия кнопки “СТОП” аппарат работает. Неисправна схема управления. Отключить сеть автоматическим выключателем (не рубильником) и произвести ремонт.

Важно! При отключении рубильника под нагрузкой есть опасность возникновения электрической дуги и выгорания устройства

Признаки неисправных подшипников

При неисправных подшипниках машина может работать какое-то время, но быстро выйдет из строя:

Двигатель не вращается, но гудит, все фазы в наличии. Заклинён ротор или редуктор. Необходимо проверить напряжение и попытаться провернуть вал вручную – заклинённый двигатель не вращается, а при неисправном редукторе есть небольшой люфт. При разрушенном подшипнике без напряжения вал вращается нормально, а при включении ротор притягивается к статору. Аппарат разобрать и заменить подшипники.
Греется и “стучит” подшипник. Вышел из строя или высохла смазка. Подшипник снять, при необходимости заменить полностью или смазку.

Механические неисправности

Электродвигатель перегревается. Устройство перегружено или отсутствует вентиляция. Проверить ток и восстановить обдув машины.
Повышенная вибрация. Неисправен редуктор, муфта или подшипники. Нарушена центровка. Отсоединить двигатель от редуктора, если вибрация пропала, то проверяется центровка и редуктор, если сохраняется, то производится средний ремонт электромашины.
Разрушение лап машины, посадочного места подшипника, крепёжных болтов. Сильная вибрация. Устранить вибрацию, при необходимости произвести средний ремонт.

Определение межвиткового замыкания

Прежде всего, необходимо точно установить отсутствие дополнительной нагрузки на двигатель. Обычно, это случается при засорении воздушной системы или заедании механической части.

Что бы определить межвитковое замыкание, нужно понаблюдать за работающим двигателем. Как правило, происходит интенсивное круговое искрение. Кроме того, ощущается неприятный запах горелой изоляции. После установления причины, нужно определить точное место неисправности.

При визуальном осмотре, обмотки якоря не должны быть вспученными и почерневшими. Запах горелого также должен отсутствовать. Также осматривается и коллектор на наличие замыканий между его пластинами.

Замыкание обмотки статора определяется путем измерения сопротивления между корпусом и обмоткой, а также сопротивления самой обмотки. В нормальном состоянии, разница сопротивлений крайне незначительная. Если же этот показатель превышает 10%, то необходима замена обмотки, имеющая меньшее сопротивление.

Основным ремонтом в данной ситуации служит перематывание неисправных обмоток. Это возможно только в специальных условиях при участии квалифицированных специалистов.

Проверка обмотки возбуждения на межвитковое замыкание.

Межвитковое замыкание вызывает увеличение силы тока возбуждения. Из-за перегрева обмотки разрушается изоляция и еще большее число витков замыкают между собой. Увеличение тока возбуждения может повлечь выход из строя регулятора напряжения. Эту неисправность определяют сравнением измеренного сопротивления обмотки возбуждения с техническими условиями. Если сопротивление обмотки уменьшилось, то ее перематывают или заменяют. Межвитковое замыкание в катушке обмотки возбуждения определяют измерением сопротивления катушки возбуждения при помощи омметра, имеющегося на стендах Э211, 532-2М, 532-М и др., отдельного переносного омметра (см. рис. 14, в), или по показаниям амперметра и вольтметра при питании обмотки от аккумуляторной батареи (см. рис. 14, г).

Плавкий предохранитель защищает амперметр и батарею при случайном коротком замыкании цепи. К контактным кольцам ротора подключают щупы и делением величины измеренного напряжения на силу тока определяют сопротивление и сравнивают его с техническими условиями (см. табл. 2).

Рис. 14. Проверка обмотки возбуждения:

а—на обрыв; б—на замыкание с валом и полюсом; в

— омметром на обрыв и межвитковое замыкание;г — — подключение приборов для определения сопротивления.

Проверка обмотки статора на обрыв.Проверка обмотки ста тора на обрыв производится при помощи контрольной лампы или омметра. Лампу и источник питания поочередно подключают к концам двух фаз по cxeме рис. 15, а.

При обрыве в одной из катушек лампа гореть не будет. Омметр, подключенный к этой фазе, покажет «бесконечность При подключении к двум другим фазам он покажет сопротивление этих двух фаз.

Проверка обмотки статора на замыкание с сердечником.При такой неисправности значительно снижается мощность генератора или генератор не работает, увеличивается его нагрев. Аккумуляторная батарея не заряжается. Проверка производится контрольной лампой напряжение 220 В. Лампу подключают к сердечнику и любому выводу обмотки по схеме рис. 15, б.

При наличии замыкания лампа будет гореть.

Проверка обмотки статора на межвитковое замыкание.Межвитковое замыкание в катушках обмотки статора определяется измерением сопротивления катушек фаз отдельным омметром (см. рис. 15, в), на стендах Э211, 532-2М, 532-М и других, или по схеме, приведенной на рис. 15, г. Если сопротивление двух обмоток (замеренное или подсчитанное) меньше указанного в табл. 2, то обмотка статора имеет межвитковое замыкание. Эту неисправность можно обнаружить, используя нулевую точку обмотки статора. Для этого необходимо замерить или подсчитать сопротивление каждой фазы в отдельности и, сравнивая сопротивления Рис. 15. Проверка обмотки статора:

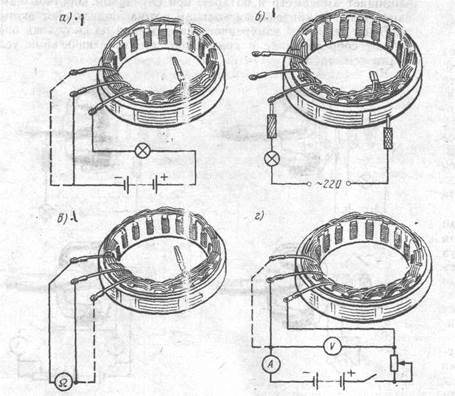

а —

на обрыв; б — на замыкание с сердечником;в — на межвитковое замыкание и обрыв

омметром; г

— подключение приборов для определения сопротивления обмотки статора

всех трех фаз, определить, какая из них имеет межвитковое замыкание. Обмотка фазы, имеющая межвитковое замыкание, будет иметь меньшее сопротивление, чем другие. Дефектную обмотку заменяют.

Исправность обмоток статора можно проверить на контрольно-испытательных стендах на симметричность фаз. При этой проверке замеряется переменное напряжение между фазами обмотки статора до выпрямительного блока при одинаковой (постоянной) частоте вращения ротора генератора. Если напряжение, наводимое (индуктируемое) в обмотках статора, неодинаковое, то это указывает на неисправность обмотки статора.

Для измерения напряжения двух фаз проводами вольтметра стенда через окна крышки генератора поочередно касаются двух радиаторов выпрямительного блока (для генераторов с выпрямительными блоками типа ВБГ) или головок винтов, соединяющих обмотку статора и выпрямительный блок (для генераторов с выпрямительными блоками типа БПВ).

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения:Студент — человек, постоянно откладывающий неизбежность. 10824 — | 7386 — или читать все. 188.64.169.166 studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock! и обновите страницу (F5)

очень нужно

Если всё же выбивает защиту?

После проделанных замеров при плавающих неисправностях не рекомендуется подключаться к сети для проверки. Можно вывести мотор из строя окончательно, не подозревая о проблеме. Как проверить обмотку электродвигателя мультиметром, подскажет мастер сервисного центра по телефону. Под его руководством будет проще определить тип конструкции и порядок диагностики неисправной стиральной машины.

Однако часто и опытные мастера не справляются с ремонтом сложных случаев, когда неисправность плавающая. Для проверки в сервисе требуется использовать стиральную машинку, решающее значение имеют механические узлы. Перекос вала двигателя является частным случаем проблем с вращением барабана.

Однофазными двигателями являются электрические машины небольшой мощности. В магнитопроводе однофазных двигателей находится двухфазная обмотка, которая состоит из основной и пусковой обмотки.

Самые распространенные двигатели такого типа можно разделить на две группы: однофазные двигатели с пусковой обмоткой и двигатели с рабочим конденсатором.

У двигателей первого типа пусковая обмотка включается через конденсатор только на момент пуска и после того как двигатель развил нормальную скорость вращения, она отключается от сети, после чего двигатель продолжает работать с одной рабочей обмоткой. Ёмкость конденсатора обычно указывается на табличке-шильдике двигателя и зависит от его конструктивного исполнения.

У однофазных асинхронных двигателей переменного тока с рабочим конденсатором вспомогательная обмотка включена постоянно через конденсатор. Величина рабочей емкости конденсатора определяется конструктивным исполнением двигателя.

Если вспомогательная обмотка однофазного двигателя пусковая, ее подключение будет происходить только на время пуска. Если вспомогательная обмотка является конденсаторной, то ее подключение будет происходить через конденсатор. И он остается включенным в процессе работы двигателя.

В большинстве случаев пусковые и рабочие обмотки однофазных двигателей отличаются и по сечению провода и по количеству витков. Рабочая обмотка однофазного двигателя всегда имеет сечение провода большее, а следовательно ее сопротивление будет меньше.

Обмотка, у которой сопротивление меньше является рабочей.

Если у двигателя 4 вывода, то замерив на между ними сопротивление, можно определить- меньшее сопротивление меньше у рабочей обмотки, и соответственно большее сопротивление у пусковой.

Подключить все довольно просто. На толстые провода подается 220в. И один кончик пусковой обмотки, на один из рабочих, не имеет значение на какой, направление вращения от этого не зависит. Так же и от того как вы вставите вилку в розетку. Вращение, будет изменятся, от подключения пусковой обмотки, а именно – меняя концы пусковой обмотки.

В случае, когда двигатель имеет 3 вывода, замеры будут выглядеть следующим образом, например – 10 ом, 25 ом, 15 ом. Путём измерений необходимо найти кончик, от которого показания, с двумя другими, будут 15 ом и 10 ом. Это будет, один из сетевых проводов. Кончик с 10-ю Омами, это тоже сетевой и третий 15 ом будет пусковым, он подключается ко второму сетевому через конденсатор. В данном случае, чтобы изменить направление вращения надо добираться до схемы обмотки.

Случай, когда замеры например показывают 10 Ом, 10 Ом, 20 Ом. тоже является одной из разновидностей обмоток. например в некоторых стиральных машинах и не только. В таких случаях рабочая и пусковая обмотки являются одинаковыми (по конструкции трехфазных обмоток). В данном случае не имеет значения какая обмотка будет выполнять роль рабочей, а какая пусковой обмотки. Подключение производится также, через конденсатор.
