Как сделать моргающий светодиод на 3 вольта. простейшая мигалка на светодиоде

Содержание

Обычные светодиоды

Стандартный не мигающий светодиод дает яркое равномерное освещение и характеризуется малым потреблением электроэнергии. Наряду с такими качествами, как долговечность, компактность, энергоэффективность и широкий диапазон температур свечения это делает его вне конкуренции среди прочих искусственных источников света. На базе таких led-элементов и собирается схема мерцающих светильников. Рассмотрим, по какому принципу они изготавливаются.

Как сделать чтобы светодиоды мигали

Мигалка на светодиоде может быть собрана на базе одной из выше представленных схем. Соответственно нужно будет приобрести компоненты, описанные выше. Они необходимы для функционирования того или иного варианта. При этом для сборки потребуется паяльник, припой, флюс и другие необходимые комплектующие для пайки.

Сборка цепочки мигающих светодиодов предваряется обязательным лужением выводных контактов всех соединяемых элементов. Также нельзя забывать о соблюдении правил полярности, особенно при включении конденсаторов. Готовый светильник будет выдавать мерцание с частой около 1,5 Гц или что тоже самое порядка 15 импульсов каждый 10-секундный отрезок времени.

Схемы мигалок на их основе

Чтобы происходили элементарные заданные определенной периодичностью вспышки света, требуется пара транзисторов типа C945 или аналоговых элементов. Для первого варианта коллектор размещается в центре, а у второго – по середине располагается база. Один или пара мигающих светодиодов изготавливается по обычной схеме. При этом частотность вспышек задается наличием в цепочке конденсаторов С1 и С2.

В такую систему допустимо внедрение одновременно нескольких лед-кристаллов при монтаже достаточно мощного транзистора pnp-типа. При этом мигающими светодиоды делаются при соединении их контактов с разноцветными элементами, поочередность вспышек задается генераторным модулем, а частотность – заданными программными настройками.

Как сделать светодиодную мигалку своими руками

Существует множество схем, с помощью которых можно заставить мигать светодиод. Мигающие устройства можно изготовить как из отдельных радиодеталей, так и на основе различных микросхем. Сначала мы рассмотрим схему мигалки мультивибратора на двух транзисторах. Для ее сборки подойдут самые ходовые детали. Их можно приобрести в магазине радиодеталей или «добыть» из отживших свой срок телевизоров, радиоприемников и другой радиоаппаратуры. Также во многих интернет магазинах можно купить наборы деталей для сборки подобных схем led мигалок.

На рисунке изображена схема мигалки мультивибратора, состоящая всего из девяти деталей. Для ее сборки потребуются:

  • два резистора по 6.8 – 15 кОм;
  • два резистора имеющие сопротивление 470 – 680 Ом;
  • два маломощных транзистора имеющие структуру n-p-n, например КТ315 Б;
  • два электролитических конденсатора емкостью 47 –100 мкФ
  • один маломощный светодиод любого цвета, например красный.

Не обязательно, чтобы парные детали, например резисторы R2 и R3, имели одинаковую величину. Небольшой разброс номиналов практически не сказывается на работе мультивибратора. Также данная схема мигалки на светодиодах не критична к напряжению питания. Она уверенно работает в диапазоне напряжений от 3 до 12 вольт.

Схема мигалки мультивибратора работает следующим образом. В момент подачи на схему питания, всегда один из транзисторов окажется открытым чуть больше чем другой. Причиной может служить, например, чуть больший коэффициент передачи тока. Пусть первоначально больше открылся транзистор Т2. Тогда через его базу и резистор R1 потечет ток заряда конденсатора С1. Транзистор Т2 будет находиться в открытом состоянии и через R4 будет протекать его ток коллектора. На плюсовой обкладке конденсатора С2, присоединенной к коллектору Т2, будет низкое напряжение и он заряжаться не будет. По мере заряда С1 базовый ток Т2 будет уменьшаться, а напряжение на коллекторе расти. В какой-то момент это напряжение станет таким, что потечет ток заряда конденсатора C2 и транзистор Т3 начнет открываться. С1 начнет разряжаться через транзистор Т3 и резистор R2. Падение напряжения на R2 надежно закроет Т2. В это время через открытый транзистор Т3 и резистор R1 будет течь ток и светодиод LED1 будет светиться. В дальнейшем циклы заряда-разряда конденсаторов будут повторяться попеременно.

Если посмотреть осциллограммы на коллекторах транзисторов, то они будут иметь вид прямоугольных импульсов.

Когда ширина (длительность) прямоугольных импульсов равна расстоянию между ними, тогда говорят, что сигнал имеет форму меандра. Снимая осциллограммы с коллекторов обоих транзисторов одновременно, можно заметить, что они всегда находятся в противофазе. Длительность импульсов и время между их повторениями напрямую зависят от произведений R2C2 и R3C1. Меняя соотношение произведений можно изменять длительность и частоту вспышек светодиода.

Для сборки схемы мигающего светодиода понадобятся паяльник, припой и флюс. В качестве флюса можно использовать канифоль или жидкий флюс для пайки, продающийся в магазинах. Перед сборкой конструкции необходимо тщательно зачистить и залудить выводы радиодеталей. Выводы транзисторов и светодиода нужно соединять в соответствии с их назначением. Также необходимо соблюдать полярность включения электролитических конденсаторов. Маркировка и назначение выводов транзисторов КТ315 показаны на фото.

Проще всего определить катод светодиода, рассматривая прибор на просвет. Катодом является электрод с большей площадью. Минусовой вывод «электролита» обычно помечен белой полосой на корпусе прибора.

В зависимости от задач, которые ставит перед собой радиолюбитель, схему мигалки можно собрать «навесу», соединяя выводы радиодеталей между собой с помощью отрезков тонкого провода. В этом случае может получиться конструкция наподобие той, что показана ниже на фото.


Собираем мигалку «на коленке»

Если нужно собрать мигалку для последующего применения, то монтаж можно выполнить на куске жесткого картона или изготовить печатную плату из текстолита.

Окисление контакта на коннекторах

Не все любят и умеют паять ленту, поэтому соединяют ее другим, более доступным способом – коннекторами.

Однако они имеют один существенный недостаток – окисление контактов. Чаще всего такое происходит в помещениях, где недавно покрасили, побелили стены или заливали стяжку.

То есть там, где наблюдался переизбыток влаги. Сила тока протекающего через коннектор, не редко превышает 10А:

для участка в 5м и мощностью 75Вт – 6,5А

для лент мощность 30Вт на метр – 12,5А

Такое же может произойти из-за недостаточного пятна соприкосновения контактных площадок, что не редко наблюдается в подобных соединителях.

1 of 2

Поэтому рекомендуется тщательно подходить к выбору коннекторов. Какие виды из них наиболее распространены и как выбрать лучший, можно ознакомиться в статье «3 вида коннекторов для соединения светодиодной ленты».

Сердце бегущих огней

То, что AVR микроконтроллеры Atmel обладают высокими эксплуатационными характеристиками – всем известный факт. Их многофункциональность и лёгкость программирования позволяет реализовывать самые необыкновенные электронные устройства. Но начинать знакомство с микроконтроллерной техникой лучше со сборки простых схем, в которых порты ввода/вывода имеют одинаковое назначение. Одной из таких схем являются бегущие огни с выбором программ на ATtiny2313. В данном микроконтроллере есть всё необходимое для реализации подобных проектов. При этом он не перегружен дополнительными функциями, за которые пришлось бы переплачивать. Выпускается ATtiny2313 в корпусе PDIP и SOIC и имеет следующие технические характеристики:

  • 32 8-битных рабочих регистра общего назначения;
  • 120 операций, выполняемых за 1 тактовый цикл;
  • 2 кБ внутрисистемной flash-памяти, выдерживающей 10 тыс. циклов запись/стирание;
  • 128 байт внутрисистемной EEPROM, выдерживающей 100 тыс. циклов запись/стирание;
  • 128 байт встроенной оперативной памяти;
  • 8-битный и 16-битный счётчик/таймер;
  • 4 ШИМ канала;
  • встроенный генератор;
  • универсальный последовательный интерфейс и прочие полезные функции.

Энергетические параметры зависят от модификации:

  • ATtiny2313 – 2,7-5,5В и до 300 мкА в активном режиме на частоте 1 МГц;
  • ATtiny2313А (4313) – 1,8-5,5В и до 190 мкА в активном режиме на частоте 1 МГц.

В ждущем режиме энергопотребление снижается на два порядка и не превышает 1 мкА. Кроме этого данное семейство микроконтроллеров обладает целым рядом специальных свойств. С полным перечнем возможностей ATtiny2313 можно ознакомиться на официальной страничке производителя www.atmel.com.

Как сделать мигающий светодиод

На уроках физики в некоторых школах проходят тему о создании светодиодов, изучают их виды, принципы работы и пробуют самостоятельно создать прибор в лабораторных условиях. В современном мире люди очень часто сталкиваются со светодиодами в повседневной жизни, самым простым примером являются LED-лампочки. Так что же это такое и как сделать светодиод, чтобы он мигал, читайте в нашей статье.

Светодиод – это довольно простой механизм, преобразующий электрический ток в световое излучение. Всего существует два типа: – Индикаторные – разработаны для декоративного светового эффекта, являются украшениями, используются в разработке гирлянд, баннеров с освещением, в вывесках, электронных игрушках со светящимися элементами. – Осветительные – используются для увеличения освещения в помещении, то есть это люстры и светильники с LED-цоколями.

Мигающий светодиод – это светодиод, в корпус которого уже включены резистор и ёмкость для задания режима работы.

Также бывают мигающие и моргающие светодиоды, их можно приобрести в специализированном магазине светодиодной продукции или же изготовить самостоятельно, у каждого хозяина найдутся необходимые элементы для их создания.

Как сделать фонарик из светодиодов

Фонари, изготовленные на основе светодиодного источника света, отличаются большей яркостью и экономичностью. Источником питания служит аккумулятор на 12 В. Чтобы сделать такой фонарь своими руками необходимо приобрести:

  • отрезок ПВХ-трубы длиной 50 мм;
  • клеящий состав;
  • пару резьбовых ПВХ-фитингов;
  • резьбовую ПВХ-заглушку;
  • тумблер;
  • небольшой кусок пенополистирольного листа;
  • светодиодную лампочку;
  • изолирующую ленту.

Самодельный фонарик

Работы по сборке выполняются с использованием паяльника, припоя, ножовки и надфиля, наждачной бумаги и бокорезов.

После размещения всех элементов в корпусе из ПВХ-трубы, устанавливается светодиодный источник света, а также монтируются фитинги и заглушка, защищающие фонарь от попадания влаги внутрь.

Собранный по схеме фонарь может быть представлен не только целиковой моделью, но и последовательным соединением сразу нескольких батареек АА или ААА, что обеспечивает оптимальное суммарное напряжение 12 В.

Обычные светодиоды

Стандартный не мигающий светодиод дает яркое равномерное освещение и характеризуется малым потреблением электроэнергии. Наряду с такими качествами, как долговечность, компактность, энергоэффективность и широкий диапазон температур свечения это делает его вне конкуренции среди прочих искусственных источников света. На базе таких led-элементов и собирается схема мерцающих светильников. Рассмотрим, по какому принципу они изготавливаются.

Как сделать чтобы светодиоды мигали

Мигалка на светодиоде может быть собрана на базе одной из выше представленных схем. Соответственно нужно будет приобрести компоненты, описанные выше. Они необходимы для функционирования того или иного варианта. При этом для сборки потребуется паяльник, припой, флюс и другие необходимые комплектующие для пайки.

Сборка цепочки мигающих светодиодов предваряется обязательным лужением выводных контактов всех соединяемых элементов. Также нельзя забывать о соблюдении правил полярности, особенно при включении конденсаторов. Готовый светильник будет выдавать мерцание с частой около 1,5 Гц или что тоже самое порядка 15 импульсов каждый 10-секундный отрезок времени.

Схемы мигалок на их основе

Чтобы происходили элементарные заданные определенной периодичностью вспышки света, требуется пара транзисторов типа C945 или аналоговых элементов. Для первого варианта коллектор размещается в центре, а у второго – по середине располагается база. Один или пара мигающих светодиодов изготавливается по обычной схеме. При этом частотность вспышек задается наличием в цепочке конденсаторов С1 и С2.

В такую систему допустимо внедрение одновременно нескольких лед-кристаллов при монтаже достаточно мощного транзистора pnp-типа. При этом мигающими светодиоды делаются при соединении их контактов с разноцветными элементами, поочередность вспышек задается генераторным модулем, а частотность – заданными программными настройками.

Обычный светодиод мигает

Схема мигающего светодиода

Схема, изображенная рисунком, использует для работы лавинный пробой транзистора. КТ315Б, используемый в качестве ключа, имеет максимальное обратное напряжения между коллектором и базой 20 вольт. Опасного в таком включении мало. У модификации КТ315Ж параметр составляет 15 вольт, гораздо ближе выбранному напряжению питания +12 вольт. Транзистор использовать не стоит.

Лавинный пробой нештатный режим p-n перехода. За счет превышения обратного напряжения между коллектором и базой происходит ионизация атомов ударами разогнавшихся носителей заряда. Образуется масса свободных заряженных частиц, увлекаемых полем. Очевидцы утверждают: для пробоя транзистора КТ315 требуется обратное напряжение, приложенное между коллектором и эмиттером, амплитудой 8-9 В.

Пара слов о работе схемы. В первоначальный момент времени начинает заряжаться конденсатор. Подключен на +12 вольт, остальная часть схемы оборвана – закрыт транзисторный ключ. Постепенно разница потенциалов повышается, достигает напряжения лавинного пробоя транзистора. Напряжение конденсатора резко падает, параллельно подключены два открытых p-n перехода:

  1. Транзисторный находится в режиме пробоя.
  2. Светодиод открыт за счет прямого включения.

В сумме напряжение составит порядка 1 вольта, конденсатор начинает разряжаться через открытые p-n переходы, только напряжение падает ниже 7-8 вольт, везение кончается. Транзисторный ключ закрывается, процесс повторяется заново. Схеме присущ гистерезис. Транзистор открывается при более высоком напряжении, нежели закрывается. Обусловлено инерционностью процессов. Видим, как работает светодиод.

Номиналы резистора, ёмкости определяют период колебаний. Конденсатор можно взять значительно меньше, включив меж коллектором транзистора и светодиодом небольшое сопротивление. Например, 50 Ом. Постоянная разряда резко увеличится, проверить светодиод визуально будет проще (возрастет время горения). Понятно, ток не должен быть слишком большим, максимальные значения берутся из справочников. Не рекомендуется вести подключение светодиодных светильников из-за низкой термостабильности системы и наличия нештатного режима транзистора. Надеемся, обзор получился интересным, картинки доходчивыми, объяснения ясными.

Моргающий световой сигнал находит широкое применение – от особого режима работы фонарей до индикации сложной аппаратуры. В его основе все чаще используется мигающий светодиод, как надежная и долговечная альтернатива любым другим видам светоисточников.

Рассмотрим, каков его принцип действия, какие готовые решения подобного прибора доступны сегодня на рынке, как сделать, чтобы лед-элемент, функционирующий в обычном режиме, стал работать в мерцающем ритме, какова общая сфера их применения, а также как своими руками на их основе изготовить гирлянды и бегущие огни.

Бегущие огни на светодиодах своими руками: схема

Одним из вариантов применения твердотельных световых источников в декоративных целях, является сборка так называемых «бегущих огней» на диодах, включающая в себя генератор прямоугольных импульсов, счетчик, дешифратор и устройства индикации.

Сборка всех элементов по предложенной схеме выполняется на макетной беспаечной плате, а устанавливаемые конденсаторы и резисторы по номиналу могут иметь некоторый разброс, но строго в пределах ±20%.

Бегущие огни на мощных светодиодах своими руками

Устанавливаемые в «бегущие огни» диоды (HL1 — HL16) могут обладать любым цветом свечения, но обязательным критерием выбора таких источников света является рабочее напряжение на уровне 3,0 В.

Как сделать мигающий светодиод

Мигающий светодиод сделать самостоятельно несложно. Во многих случаях понадобятся всего несколько дополнительных элементов. Простые варианты схем приведены ниже.

Мигалка на одном транзисторе

Подобную мигалку несложно сделать своими руками всего на одном транзисторе.


Мигалка на однопереходном транзисторе.

Схема собрана на однопереходном транзисторе. Можно установить отечественный элемент КТ117, можно подобрать зарубежный аналог. Частота колебаний обратно пропорциональна произведению R1C1. Номиналы и назначение элементов указаны в таблице.

R1 C1 R2 R3
От нескольких килоом до десятков килоом. Совместно с С1 задает частоту генератора. Для получения частоты 1..3 Гц надо выбирать значение 10..100 мкФ, корректировать частоту подбором R1. Ограничивает ток через транзистор и светодиод. Выбирается в зависимости от напряжения питания, при 10 В для установки тока в 10 мА номинал должен быть 1 кОм. Несколько десятков Ом

Напряжение питания может лежать в пределах от 4,5 до 12 вольт. Недостатком схемы является применение оксидного конденсатора больших размеров – намного больше самого светодиода. Зато содержит мало элементов и работает сразу после безошибочной сборки. Если однопереходный транзистор приобрести не удастся, можно сделать его аналог на двух биполярных транзисторах.


Аналог однопереходного транзистора.

Можно использовать два любых транзистора структуры p-n-p и n-p-n. Например, отечественные пары КТ315 и КТ316, КТ3102 и КТ3107 или любые другие приборы российского или зарубежного производства.

Мигающий светодиод от батарейки

Указанная схема проста, несложна в изготовлении, не нуждается в наладке (кроме, может быть, подбора параметров времязадающей цепочки). Но у нее есть особенность, которая в некоторых ситуациях может стать критической – для ее питания потребуется напряжение от 4,5 В. Такое напряжение потребует минимум трех пальчиковых батарей или CR2032. И даже небольшое снижение питания вследствие разряда может привести к неработоспособности схемы.

Почти всем распространенным светоизлучающим элементам для свечения требуется напряжение от 1,6 В (а зачастую и от 3 В), поэтому построить простую схему мигающего светодиода для питания от полуторавольтовой батарейки нельзя. Но можно сделать относительно сложную – с удвоением напряжения.


Мигающий светодиод с низковольтным источником питания.

На транзисторах VT1, VT2 собран генератор, задающий частоту и длительность вспышек (их определяют цепочки R1C1 и C1R2 соответственно). Во время паузы заряжается конденсатор С2 почти до уровня питания. Во время свечения ключ VT3 открывается, VT2 закрывается, и емкость оказывается включенной последовательно с источником питания. Так напряжение на светодиоде удваивается.

Мерцания выключенной лампы

Причина мерцания чаще всего кроется в использовании выключателя с подсветкой

Важно знать, что для реализации этой функции в конструкции выключателя предусмотрена неоновая маломощная лампочка, которая подключена параллельно с клавишей включения/отключения LED -лампы

При выключенном приборе ток идет через лампочку подсветки и затем поступает на вход драйвера, и через диодный мостик на сглаживающий конденсатор, который постепенно заряжается. Как только разность потенциалов на его входе и выходе достигнет некой величины, срабатывает схема стабилизации, и напряжение поступает на светодиоды, заставляя их заработать на долю секунды, в течение которой конденсатор успевает разрядиться.

Демонтаж подсветки

Самый простой способ — убрать лампочку подсветки. К сожалению, он годится не для всех выключателей: существуют современные модели, в которых это невозможно. Кроме того, иногда подсветка нужна: она дает возможность быстро найти выключатель в темной комнате.

Жесткое подключение

Лампочка подсветки подключается независимо от LED-лампы к фазовому и нулевому проводу. Так она будет работать постоянно, независимо от того, включен светильник или нет, а сам светильник навсегда избавится от мерцания.

Недостаток метода — потребуется прокладка дополнительного провода, что не всегда удобно.

Замена обычного выключателя проходным

В этом случае при одном положении переключателя будет работать светильник, а при другом — загораться подсветка. Метод потребует покупки переключателя, но полностью исключает возможность мерцания, даже если его причина не связана с подсветкой.

Шунтирование светильника

То есть, подключение параллельно с ним нагрузки с меньшим сопротивлением. Основной ток в этом случае будет идти через нагрузку, а того тока, что останется на долю светильника, не хватит, чтобы зарядить конденсатор.

В качестве шунтирующей нагрузки можно использовать:

  1. Простую лампочку накаливания. Метод подходит для случая, когда имеется несколько светильников, включенных параллельно, например, в люстре: вместо одного из них просто ставится обычная лампа. Способ решения проблемы прост, но у него есть недостатки: в этом случае об экономии энергопотребления можно забыть. Кроме того, современные осветительные приборы далеко не всегда рассчитаны на такой аксессуар, как лампа накаливания, разогревающаяся до высоких температур.
  2. Резистор с сопротивлением 1 мОм и мощностью около 2 Вт. Резистор изолируется термоусадкой и подключается прямо в распределительной коробке, между нулем и фазой, параллельно светильнику. Метод имеет примерно те же недостатки, что и в предыдущем случае: приводит к дополнительным затратам электроэнергии, которая пойдет на нагрев резистора. Кроме того, небезопасно такое наличие источника тепла в распределительной коробке вблизи проводов.
  3. Конденсатор, емкость которого находится в пределах от 0, 01 мкФ до 1 мкФ, а напряжение — 630 В. Это самый экономичный и безопасный способ шунтирования. Во-первых, являясь реактивным сопротивление, конденсатор никак не повлияет на показания счетчика и, во-вторых, не будет нагреваться. Чем больше емкость конденсатора, тем надежнее шунтирование, но с увеличением мощности увеличиваются и размеры радиодетали. Конденсатор нужен керамический или бумажный, электролитические не годится, поскольку они восприимчивы к резким изменениям напряжения и могут взорваться. Если же в качестве шунта выбирается именно электролитический конденсатор, его запас напряжения должен быть достаточно велик.

Если мигает при отсутствии подсветки

В этом случае следует проверить, не пролегают ли в одной штробе другие провода, кроме тех, что подводят питание к LED -светильнику. Дело в том, что питающий провод большой длины может стать своеобразной антенной, а лежащие рядом провода под напряжением создавать слабое электрическое поле. В результате на контактах фильтрующей емкости создается напряжение, приводящее к включению светодиодов.

Существует еще одна причина, почему мигает светодиодная лампа во включенном состоянии, связанная с недостатками проводки: неверное включение светильника в сеть. Необходимо, чтобы фазовый провод был заведен на выключатель, а нулевой — на лампу, в противном случае схема, ответственная за пуск лампы, будет постоянно под потенциалом, и избежать мерцания не удастся.

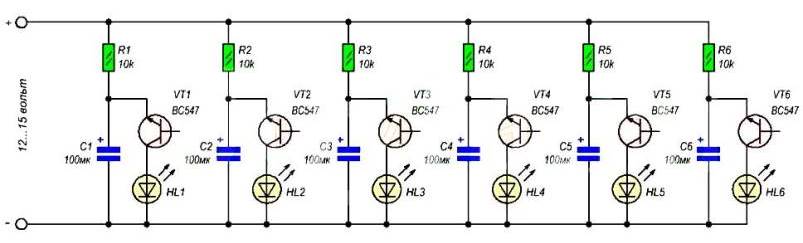

Собираем простую схему мигающего светодиода на одном транзисторе

Самая простая схема мигалки состоит из трех радиоэлементов, а четвертый – светодиод. Хотя в качестве ключевого элемента представлен транзистор, его база не подключена, и полупроводник работает как динистор.

При включении питания конденсатор не заряжен, между эмиттером и коллектором присутствует низкое напряжение, динистор закрыт и не пропускает электрический ток, светодиод не горит. По мере заряда конденсатора напряжение на нем и на динисторе растет. В определенный момент динистор открывается, и конденсатор разряжается через светодиод. Далее цикл повторяется. Частота мерцаний светодиода определяется емкостью конденсатора и сопротивлением резистора.

Всю схему легко разместить в спичечном коробке. Мигающий светодиод и провода питания удобно закрепить горячим клеем.

Если сделать несколько подобных светодиодных мигалок и включить их вместе, получится гирлянда. Так как радиоэлектронные элементы имеют определенный разброс параметров, светодиоды будут мерцать в хаотичном порядке. При этом мигалку можно изготовить в виде единого блока, как на фото.

Светодиодная мигалка — мультивибратор

  • Принцип работы мультивибратора
  • Мультивибратор в своем исполнении

Здравствуйте дорогие друзья и все читатели моего блога popayaem.ru. Сегодняшний пост будет о простом но интересном устройстве. Сегодня мы рассмотрим, изучим и соберем светодиодную мигалку, в основе которой лежит простой генератор прямоугольных импульсов — мультивибратор.

Все это будет дальше по тексту, а пока я хочу рассказать небольшом изменении на блоге.

Заходя на свой бложик, мне всегда хочется сделать что-нибудь эдакое, что-то такое , что сделает сайт запоминающимся. Так что представляю вашему вниманию новую «секретную страницу» на блоге.

Эта страница отныне носит название — «».

Вы наверное спросите: «Как же ее найти?» А очень просто!

Вы наверное заметили, что на блоге появился некий отслаивающийся уголок с надписью «Скорей сюда».

Причем стоит только подвести курсор мыши к этой надписи , как уголок начинает еще больше отслаиваться, обнажая надпись — ссылку «».

Эта ссылка ведет на секретную страницу, где вас ждет небольшой, но приятный сюрприз — подготовленный мной подарок. Более того, в дальнейшем на этой странице будут размещаться полезные материалы, радиолюбительский софт и что-нибудь еще — пока еще не придумал. Так что, периодически заглядывайте за уголок — вдруг я что-то там припрятал.

Ладно, немножко отвлекся, теперь продолжим…

Вообще схем мультивибраторов существует много, но наиболее популярная и обсуждаемая это схема нестабильного симметричного мультивибратора. Обычно ее изображают таким образом.

Вот к примеру эту мультивибраторную мигалку я спаял гдето год назад из подручных деталек и как видите — мигает. Мигает несмотря на корявый монтаж, выполненный на макетной плате.

Эта схема рабочая и неприхотливая. Нужно лишь определиться как же она работает?

Принцип работы мультивибратора

Если собрать эту схемку на макетной плате и замерить напряжение мультиметром между эмиттером и коллектором, то что мы увидим? Мы увидим, что напряжение на транзисторе то поднимается почти до напряжения источника питания, то падает до нуля. Это говорит о том, что транзисторы в этой схеме работают в ключевом режиме. Замечу , что когда один транзистор открыт, второй обязательно закрыт.

Переключение транзисторов происходит следующим образом.

Когда один транзистор открыт, допустим VT1, происходит разрядка конденсатора C1. Конденсатор С2 — напротив спокойно заряжается базовым током через R4.

Конденсатор C1 в процессе разрядки держит базу транзистора VT2 под отрицательным напряжением — запирает его. Дальнейшая разрядка доводит конденсатор C1 до нуля и далее заряжает его в другую сторону.

И вся эта свистопляска продолжается по в режиме нон стоп, пока питание не вырубишь.

Делаем мигающий светодиод своими руками: простейшие и сложные схемы

Мигающие светодиоды применяются в различных сигнальных схемах, в рекламных щитах и вывесках, электронных игрушках. Сфера их применения достаточно широка. Простая мигалка на светодиоде может быть также использована для создания автосигнализации. Надо сказать, что моргать этот полупроводниковый прибор заставляет встроенная микросхема (ЧИП). Основные достоинства готовых МСД: компактность и разнообразие расцветок, позволяющее красочно оформлять электронные устройства, например, рекламное табло с целью привлечения внимания покупателей. Но можно изготовить мигающий светодиод самостоятельно. Используя простые схемы, это сделать несложно. Как сделать мигалку, имея небольшие навыки работы с полупроводниковыми элементами, описано в этой статье.
