Какие бывают микроскопы для пайки

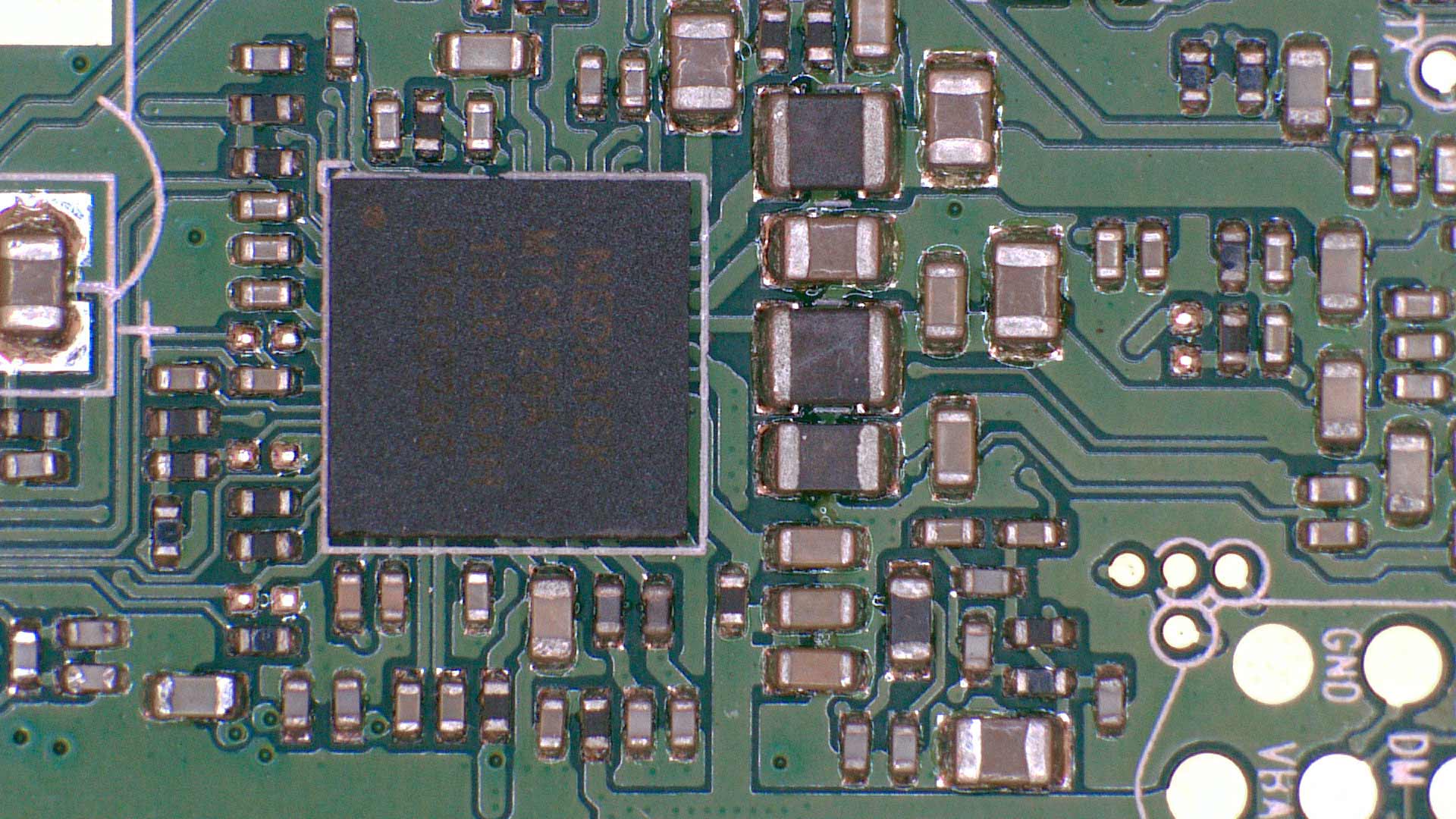

Съемка произведена при одинаковых настройках камеры, но с разными подсветками

(кликните для просмотра картинки в максимальном качестве)

Верхняя подсветка	Боковая подсветка	Верхняя подсветка	Боковая подсветка	Верхняя подсветка	UV подсветка
Плоское изображение, без теней, маркировка на чипе не видна, блики мало выражены.	Появился объем, видна маркировка на чипе, появилась тень, изменился цветовой баланс, картина бликов изменилась.	Блики на шариках расположены сверху, видны блики на рельефе платы вокруг шариков справа, засветка на верхних левых шариках.	Уменьшение бликов, проявился рельеф на печатной плате, исчезла засветка на верхних левых шариках.	Конформное покрытие с верхней кольцевой подсветкой.	Конформное покрытие светится под воздействием УФ лучей, что облегчает контроль качества нанесения покрытия.

Выбор и смена региона автофокуса на экране. Постоянный следящий автофокус. Автофокус по запросу оператора. Ручная программная подстройка фокуса оператором. Выход автофокуса в нулевую точку отсчета по команде оператора. Отключение автофокуса. WDR Режим съемки с расширенным динамическим диапазоном. Компенсация экспозиции (электронная диафрагма)	К преимуществам нового видеомикроскопа можно отнести: Разумную цену для профессионального оборудования. Полностью металлическую конструкцию. Макрообъектив высокого разрешения со стеклянными линзами и регулировкой фокуса. Возможность комплектации двумя типами видеокамер. Широкий диапазон регулировки фокусного расстояния. Регулируемая по наклону LED подсветка.	USB микроскоп eScope DP-M15-200 Цифровой USB микроскоп eScope DP-M15-200 с матрицей 5Мп, увеличением до 200 крат, LED подсветкой и встроенным поляризационным фильтром облегчает наблюдение. Металлическая подставка в комплекте. Поляризационный фильтр устраняет блики, отражения и позволяет получить более резкое и контрастное изображение при наблюдении таких сложных объектов как BGA в момент оплавления. (Производство Китай, возможна поставка других моделей).

Доработка деталей

Электронный микроскоп можно начать собирать лишь после тщательной проверки и доработки всех подобранных ранее деталей. При этом должны учитываться следующие важные моменты:

• для крепления оптики в основании бронзовой втулки необходимо просверлить два отверстия диаметром приблизительно 1,5 миллиметра, а затем нарезать в них резьбу под винт М2;
• затем в готовые отверстия вворачиваются соответствующие установочному диаметру болтики, после чего на их торцы наклеивают небольшие бусинки (с их помощью управлять положением оптической линзы микроскопа будет намного легче);
• затем нужно будет организовать подсветку обзорного поля пайки, для чего берутся приготовленные ранее светодиоды от старой матрицы.

Регулировка положения линзы позволит при работе с микроскопом произвольно изменять (уменьшать или увеличивать) фокусное расстояние системы, улучшая условия пайки.

Для питания системы освещения от USB кабеля, которым веб-камера подключается к компьютеру, отводятся два провода. Один – красного цвета, идущий на контакт «+5 Вольт», а другой – чёрной расцветки (он подсоединяется к клемме «-5 Вольт»).

Перед сборкой микроскопа для пайки нужно будет изготовить основание подходящего размера. Оно пригодится для распайки светодиодов. Для этого подойдёт кусочек фольгированного стеклотекстолита, вырезанный по форме кольца с площадками для пайки LED-светодиодов.

Электронные (цифровые) микроскопы

Эти микроскопы могут быть как с экраном, так и без. Качество записи сильно зависит от цены и производителя.
Главная особенность и недостаток всех цифровых микроскопов – это наличие задержки при записи и передачи изображения.

Простой микроскоп USB

Самый дешевый микроскоп можно купить с AliExpress. Он стоит около 800 рублей.
Грубо говоря, это простая веб камера.

Еще у такого микроскопа есть светодиодная подсветка.
Она регулируется при помощи отдельного регулятора на шнуре.
Выполнена в виде обычных светодиодов внутри корпуса микроскопа.
Как плюс – не требуется дополнительного питания.
Регулировка увеличения идет за счет станины (расстояния между микроскопом и столом), и при помощи барабана на корпусе микроскопа.
Барабан поднимает и опускает матрицу. Таким образом можно увеличивать приближение и фокусировку. А также наоборот уменьшать ее.

Комплектация в зависимости от продавца и версии микроскопа может быть разной.

В статье обозревается микроскоп с такой пластиковой подставкой. Она довольно хлипкая и гнется

А еще такой микроскоп может быть с такой угловой подставкой.
Все эти пластиковые подставки не пригодны для пайки непосредственно на них самих. От нагрева могут оставаться следы.
Поэтому, если будете что-то паять прямо перед микроскопом – сделайте подложку из картона или дощечки небольшой толщины.

И тем не менее, у такого типа микроскопов самый существенный недостаток – это качество записи.
Качество записи сильно зависит от окружающего освещения.

А еще задержка кадров зависит от компьютера и используемого USB порта.

Преимущества и недостатки бюджетного USB

Из преимуществ можно отметить:

• Низкая цена;
• Компактность;
• Возможность делать фото и видео;
• Встроенная подсветка.

Недостатки:

• Низкое качество записи (разрешение) и трансляции;
• Комплектация зависит от продавца;
• Требует отдельной программы и нужен либо компьютер, либо смартфон с приложением;
• Хлипкое качество сборки;
• Небольшое фокусное расстояние.

Да, таким микроскопом можно делать фото и видео, оценивать качество пайки и состояние платы. Но работать под таким микроскопом трудно. Да и нормально работать одновременно паяльником и феном не получится. Очень долгое время отклика и небольшое расстояние между объективом и подставкой.

Цифровые микроскопы высокого качества

Также существуют микроскопы более высокого класса. Конечно, они будут дороже, чем другие USB микроскопы.

Рассмотрим микроскоп от Andonstar. У него есть свой экран, который транслирует изображение с матрицы. Регулировка и фокусировка изображения точно такая же, как и у дешевого аналога – за счет барабана и высоты.

Также у этого микроскопа есть металлическая подставка, которая надежно держит и фиксирует камеру.

Металлическую подставку нужно смазывать WD-40, иначе она будет плохо передвигаться вверх и вниз.

Еще есть подсветка в виде двух фонарей, которая не регулируется. Но зато можно регулировать положение фонарей, тем самым регулируя уровень освещения в кадре.

Без хорошего освещения в кадре будут видны шумы и не чёткое изображение.

Комплектация включает в себя USB и HDMI кабели, а также блоки питания.
Микроскоп можно подключать как по USB, так и по HDMI к монитору.

Также можно использовать программу для управления микроскопом с компьютера, аналогичную для дешевого USB микроскопа.

Кстати, программное обеспечение этого устройства аналогична видеорегистратору.

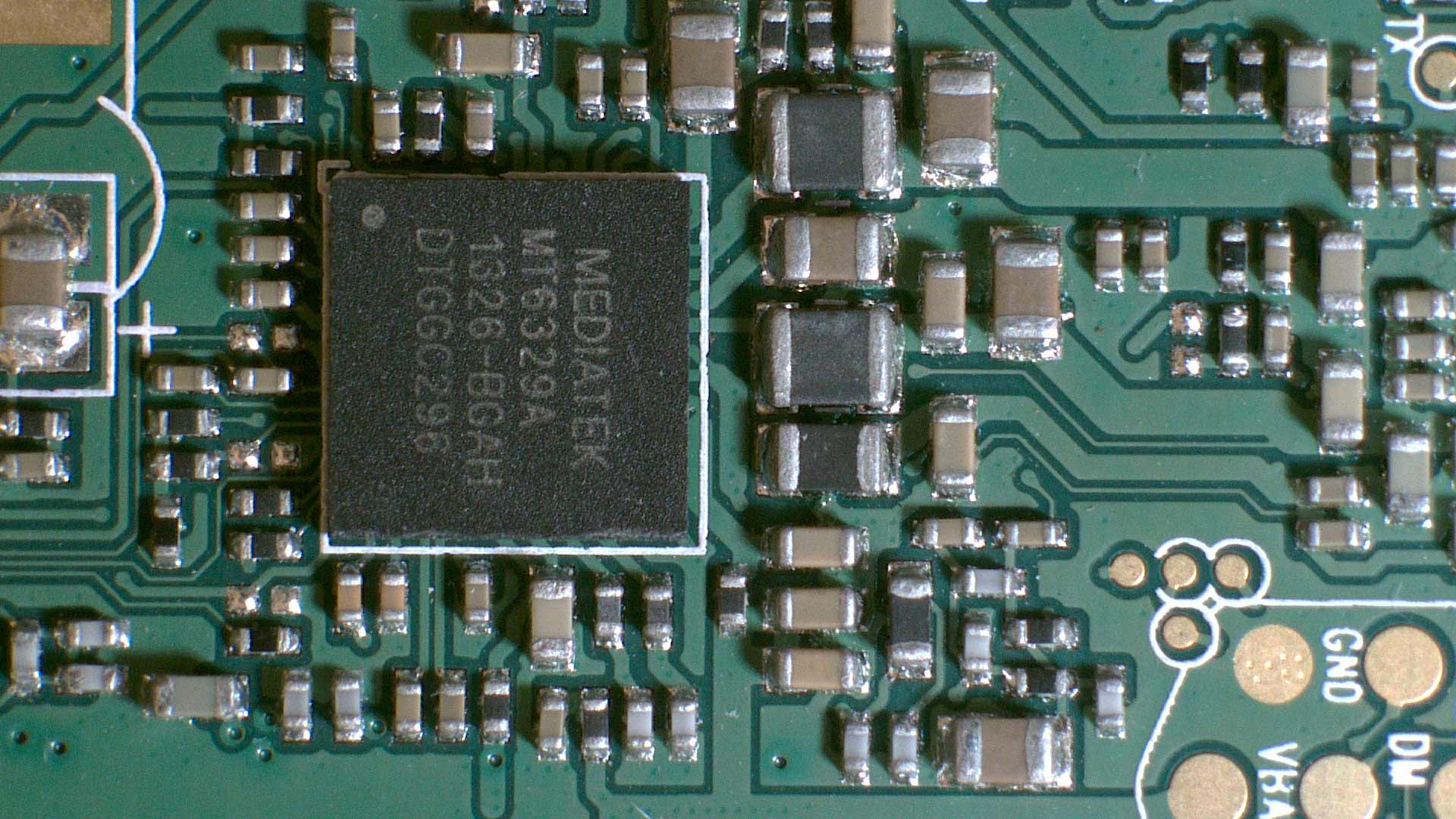

Пример фото с микроскопа:
Пример записанного видео:

https://youtube.com/watch?v=4yLvLILDhQg

Плюсы микроскопа:

• Высокое разрешение фото и видео;
• Возможность делать записи с камеры на флэш карты;
• Наличие цифрового увеличения;
• Металлическая станина;
• Наличие экрана и возможность транслировать изображения на большой монитор;
• Возможность регулировки положения фонариков.

Минусы:

• Высокая цена;
• Нет регулировки фонарей (нельзя менять уровень света, можно только включить и выключить);
• Наличие шумов в кадре (если будет плохое освещение).

В целом, это хороший микроскоп.

Да и на AliExpress от продавцов есть разные вариации таких устройств. Например, продаются микроскопы, которые работают с мониторами через VGA кабели. И подсветку можно выбрать.
Но не спешите покупать цифровые микроскопы, пока не ознакомитесь с оптическими. Оптические имеют ряд неоспоримых преимуществ перед цифровыми.

Микроскоп своими руками — как сделать своими руками простой и мощный микроскоп (85 фото и видео)

Дети всегда мечтают, как минимум, о двух недоступных вещах: взглянуть в далекие миры и увидеть близкую и также невидимую жизнь. В первом случае речь идет о наблюдении за звездным миром через телескоп, а в другом – за жизнью через микроскоп.

Многие любители астрономии сами мастерят из линз подзорные трубы, сквозь которые просматривается небосвод гораздо дальше, чем в дедушкин «цейсовский» бинокль.

Как поживает инфузория туфелька?

Ниже мы детально расскажем дотошным ребятишкам о том, как сделать микроскоп своими руками в домашних условиях. Он, возможно, позволит им рассмотреть не только инфузорию туфельку. Это одноклеточный живой организм, который впервые они увидели в школе через настоящий микроскоп.

Микроскоп своими руками из линз — очень сложное технически оптическое устройство, на фото не все видно снаружи, основное кроется в корпусе.

В домашних условиях достичь качества изображения возможно, если линзы будут изготовлены профессионально.

Тогда увеличение вещи в несколько раз вполне достижимо. Мы представим схему конструкции, вполне неплохой самоделки, разработанной Л. Померанцевым.

Что необходимо для работы?

Купить в магазине оптики пару линз на десять диоптрий с плюсом. Приобретайте их небольшого диаметра, около двух сантиметров.

Забегая наперед, скажем, что одна линза будет установлена в окуляре, то есть там, где будет с ней соприкасаться глаз, другая — для объектива.

Диоптрии (Д) — это сила оптики, обратная фокусу (расстоянию). Одна единица равна метровому фокусу, две – полуметру. Поэтому десять Д – это всего 10 см. От них и будем конструировать.

Пошаговая методика сбора микроскопа

Подберите готовый или соберите сами цилиндр указанной длины и под окружности подобранных линз. Разделите его на 2 одинаковые части. В них укрепите диоптрийные стекла.

Внутренности закрасьте чёрной гуашью. Линзы в полутубусах приклейте картонными вставками-кольцами. Затем изготовьте ещё одну трубку – будущий тубус – с диаметром, чтобы две половинки с оптикой вошли в него плотно одна над другой. Внутри также окрасьте чёрным.

Теперь работа с деревом

Начертите циркулем на пятимиллиметровой фанере пару окружностей – одна диаметром 20 см, внутри нее другая – 12. Наружный и внутренний диаметры аккуратно выпилите лобзиком. Разрежьте на два полукруга.

Чтобы понять, что будете делать дальше, рассмотрите монтажную схему на сайте. Так как сделать штатив для микроскопа и все вместе непросто.

Полукруги в виде большой буквы «С» станут осью поворота микроскопа и носителем оптических систем. Они соединяются между собой сверху и снизу прямоугольниками (маркированы буквой «Г»), выступая на пару сантиметров за внутренние полукруги.

Верхняя «Г» с выступающей части вырезана по окружности тубуса в виде желобка, это будет верхнее его ложе. Регулировочный винт все скрепит, он будет немного прокручиваться, чтобы перемещать тубус вверх-вниз.

Как ни странно, но на этом креплении работа застопорится на какое-то время. Ведь стопор необходим не только для прочного удержания тубуса, но и для его передвижения. Поэтому намертво закреплять не нужно. На заводе легко выходят из такого технического положения.

Как же лучше сделать стопор дома?

Разрежьте колодку «Г» по горизонтали (длине), в одну часть вставляете деревянный стержень винта, с насаженной на него трубочкой из резины или другого полимера, на клей сажаете обе половинки. Установите между буквами «С».

На винт с двух стороны приклейте рычаги для вращения, подойдут половинки от деревянной катушки для ниток. Оно будет и прочным, и удобным для управления тубусом. Резинка будет медленно двигать его в обе стороны.

Можно обойтись без этой сложной работы. Тубус закрепляется плотно, а наводить фокус будете передвижением линз.

Под столиком поместите прочно диафрагму – круг с дырочками от 2 до 10 мм, Она должна вращаться, а отверстия совмещаться с отверстием столика. Она будет настраивать световой пучок. Под ней находится зеркальце 5х4 см, предусмотрите при его креплении способ изменять наклон. Так получится подсветка микроскопа своими руками.

Всё собранное укрепите на основной подставке. Она также из доски толщиной не менее 20-25 миллиметров любого дерева, желательно твердых пород, чтобы от влажности комнаты не растрескивалась.

Микроскоп настраиваете вращением зеркала, винтом тубуса и линзами в нем. Увеличение гарантировано в сотню раз, а то и значительнее. Сделайте фото микроскопа, изготовленного своими.

Следующим вашим шагом будет электронный микроскоп своими руками. Ведь все больше подобных исследований ведется по цифровым технологиям. И его собрать не сложнее обычного. Но это тема другой статьи.

Фото микроскопа своими руками

В связи с сумасшедшими темпами развития радиотехники и электроники в сторону миниатюризации, всё чаще при ремонте аппаратуры приходится иметь дело с SMD радиокомпонентами, которые без увеличения, порой, даже рассмотреть невозможно, не говоря уж об аккуратном монтаже и демонтаже.

Итак, жизнь заставила поискать в интернете прибор, типа микроскопа, который можно было бы изготовить своими руками. Выбор пал на USB-микроскопы, самоделок которых предлагается очень много, но все они не могут быть использованы для пайки, т.к. имеют очень маленькое фокусное расстояние.

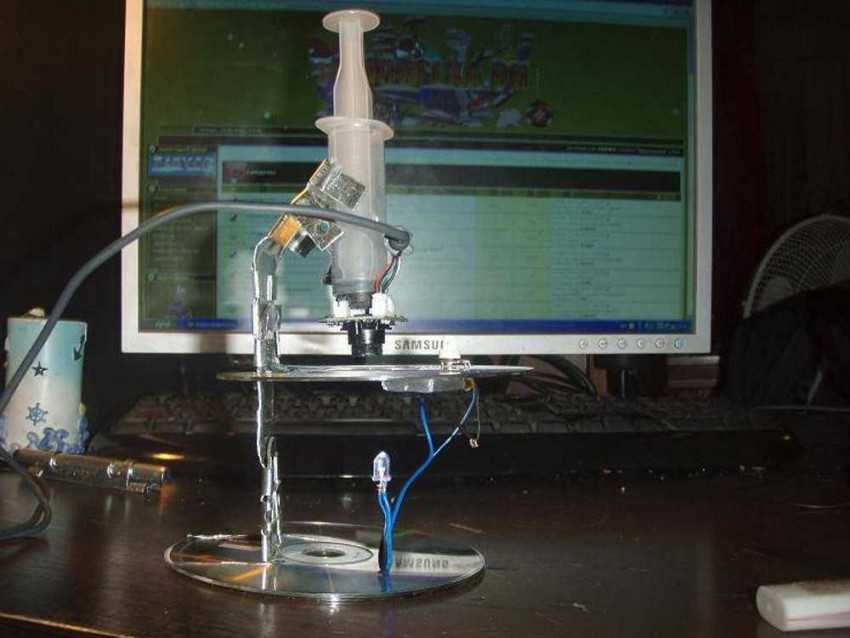

Я решил поэкспериментировать с оптикой и сделать USB-микроскоп, который бы удовлетворял моим требованиям.

Вот его фото:

Итак, «не растекаясь мыслью по древу», начнём:

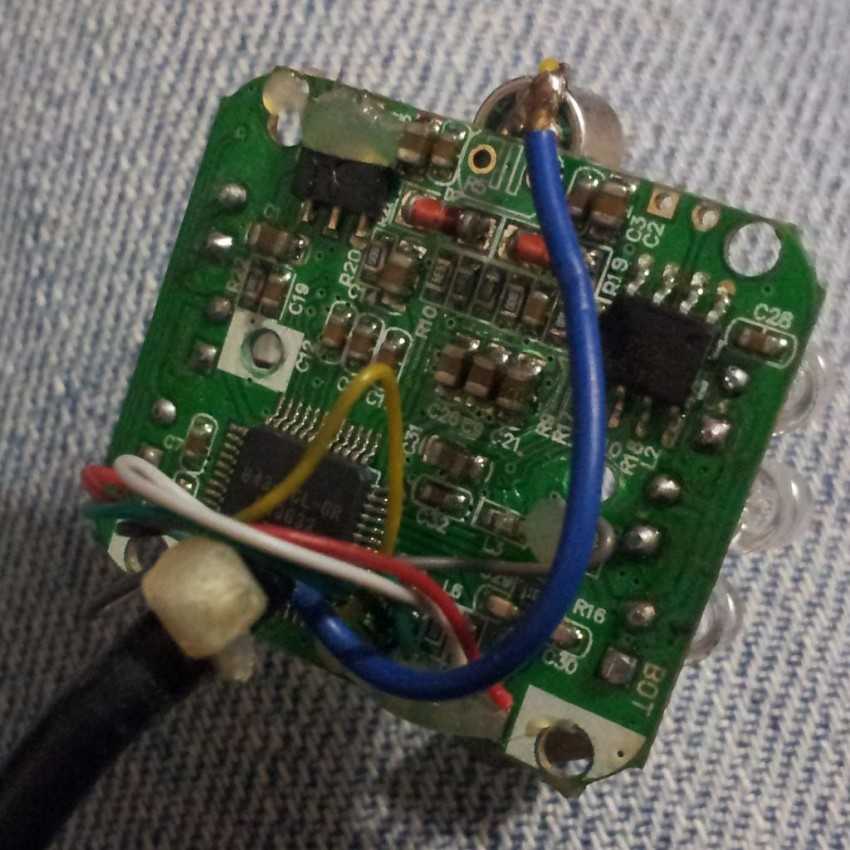

1. Я взял самую дешёвую веб-камеру A4Tech, честно скажу, мне её просто подарили из-за фигового качества изображения, на что мне было глубоко наплевать, лишь бы была исправной. Конечно, если бы я взял более качественную и, естественно, дорогую веб-камеру микроскоп получился бы с лучшим качеством изображения, но я, как Самоделкин, действую по правилу – «За неимением горничной, «любят» дворника», да и, к тому же, качество изображения моего USB-микроскопа для пайки меня устроило.

Для питания будущей подсветки, с USB кабеля, которым соединяется веб-камера с компьютером, я вывел два провода с мини-разъёмом (папа) – «+5v, от красного провода USB кабеля» и «-5v, от чёрного провода».

Поехали…

2. В качестве подвижного механизма для точной настройки резкости я решил взять устаревший механизм для чтения дискет (в народе его называли «флопповод»).Для тех, кто не застал сие «чудо техники», выглядит он вот так:

Всё получилось, как я хотел, движение механизма было плавным и точным (без люфтов). Ход механизма составил 17 мм, что идеально для точной настройки резкости микроскопа при любом фокусном расстоянии оптики.

При помощи двух болтов М2 я закрепил электронно-оптическую часть USB-микроскопа на подвижный механизм для точной настройки резкости.

3. С времён СССР у меня в сарае валялся увеличитель УПА-63М, детали которого я и решил использовать. Для стойки штатива я взял вот такую готовую штангу с креплением, которая была в комплекте увеличителя. Данная штанга изготовлена из алюминиевой трубки с наружным ø 12 мм и внутренним ø 9,8 мм. Для её крепления к основанию я взял болт М10, ввернул его на глубину 20 мм (с усилием) в штангу, а остальную часть резьбы оставил, отрезав шляпку болта.

4. С давних времён лежал у меня кусок полупрозрачной пластмассы светло-коричневого цвета. Поначалу я думал, что это оргстекло, но при обработке понял, что нет. Ну, да ладно – решил я его применить для основания и столика моего USB-микроскопа.

Предлагаем создать в домашних условиях электронный ЮСБ-микроскоп среднего разрешения для подключения к компьютеру по USB кабелю. Возможно, у вас уже есть необходимые детали для выполнения этого проекта, иначе вам придется их купить.

Необходимые детали для сборки своими руками самодельного микроскопа:

• Один белый светодиод.
• Провод сечением 0,05 мм2.
• Термоусадочная трубка или изоляционная лента.
• Клеевой пистолет (или любой другой подходящий клей).

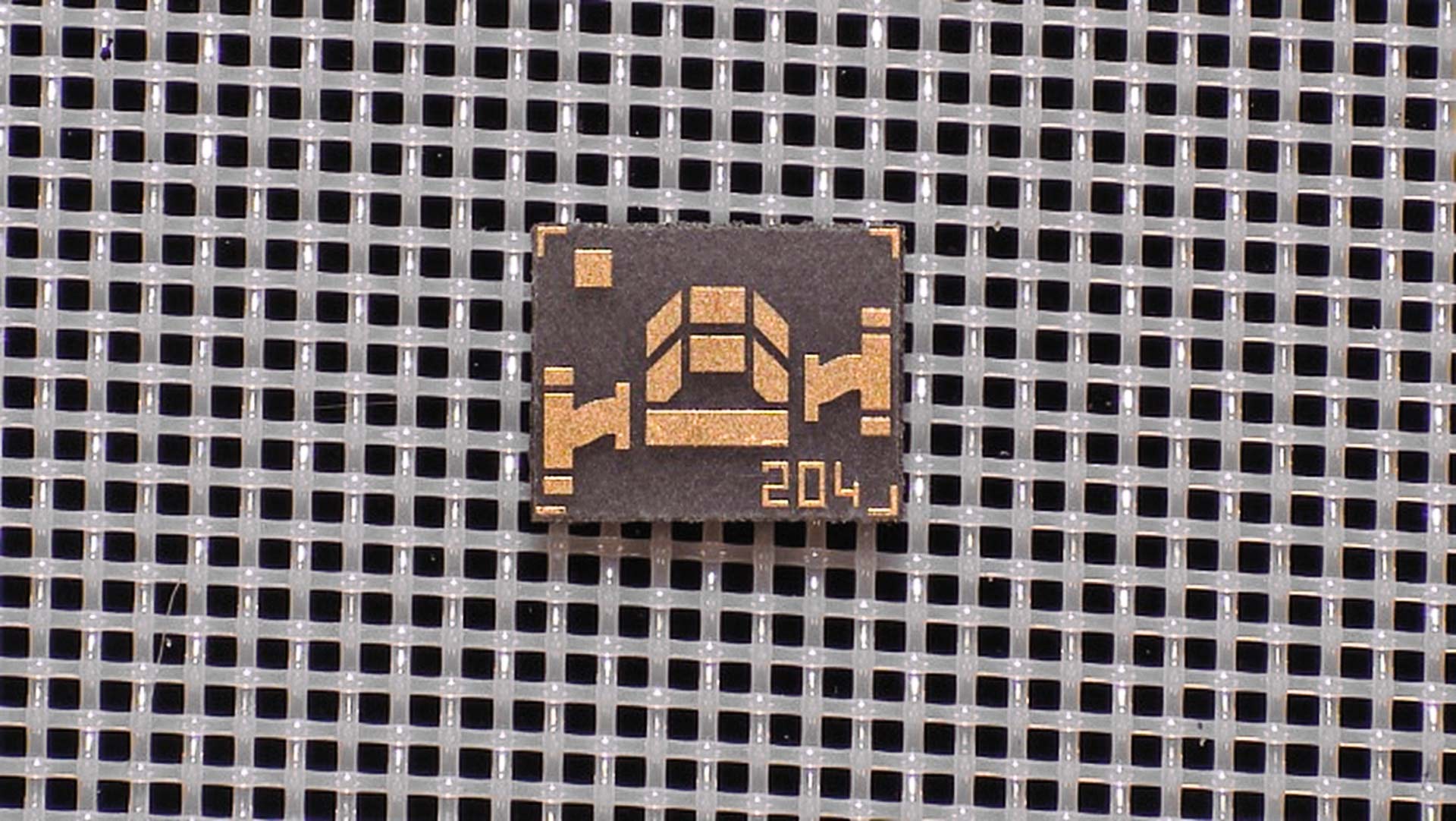

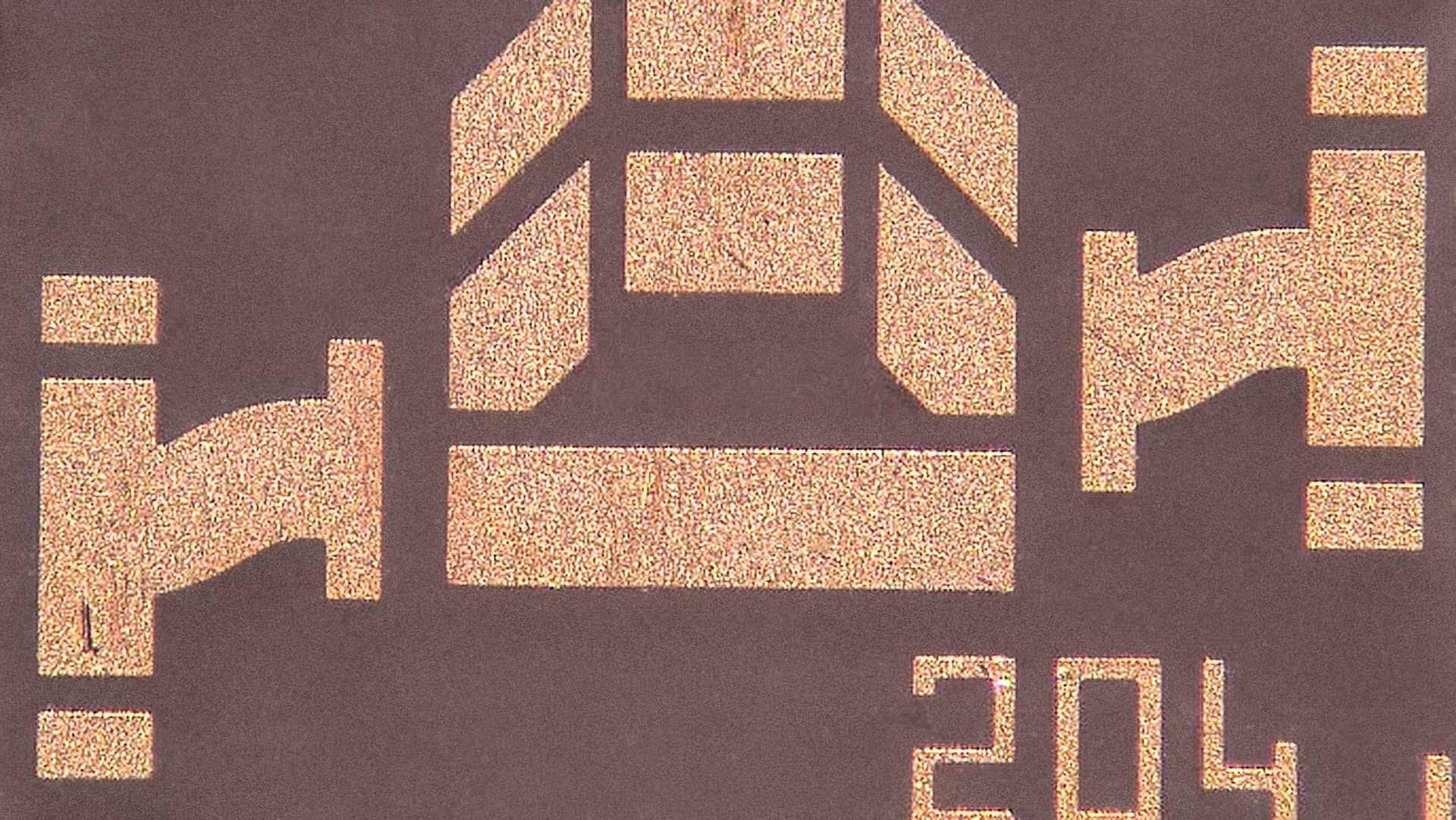

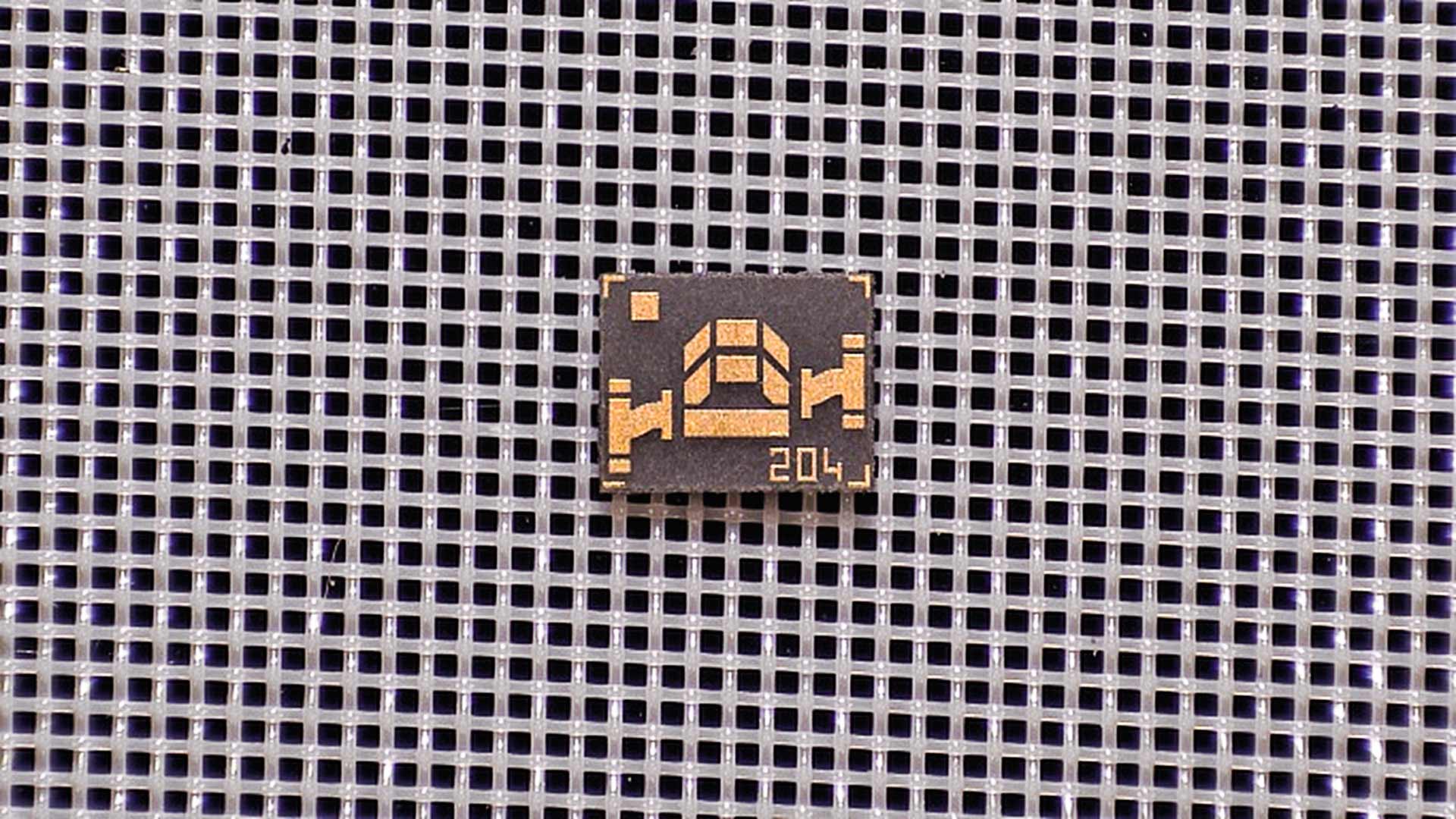

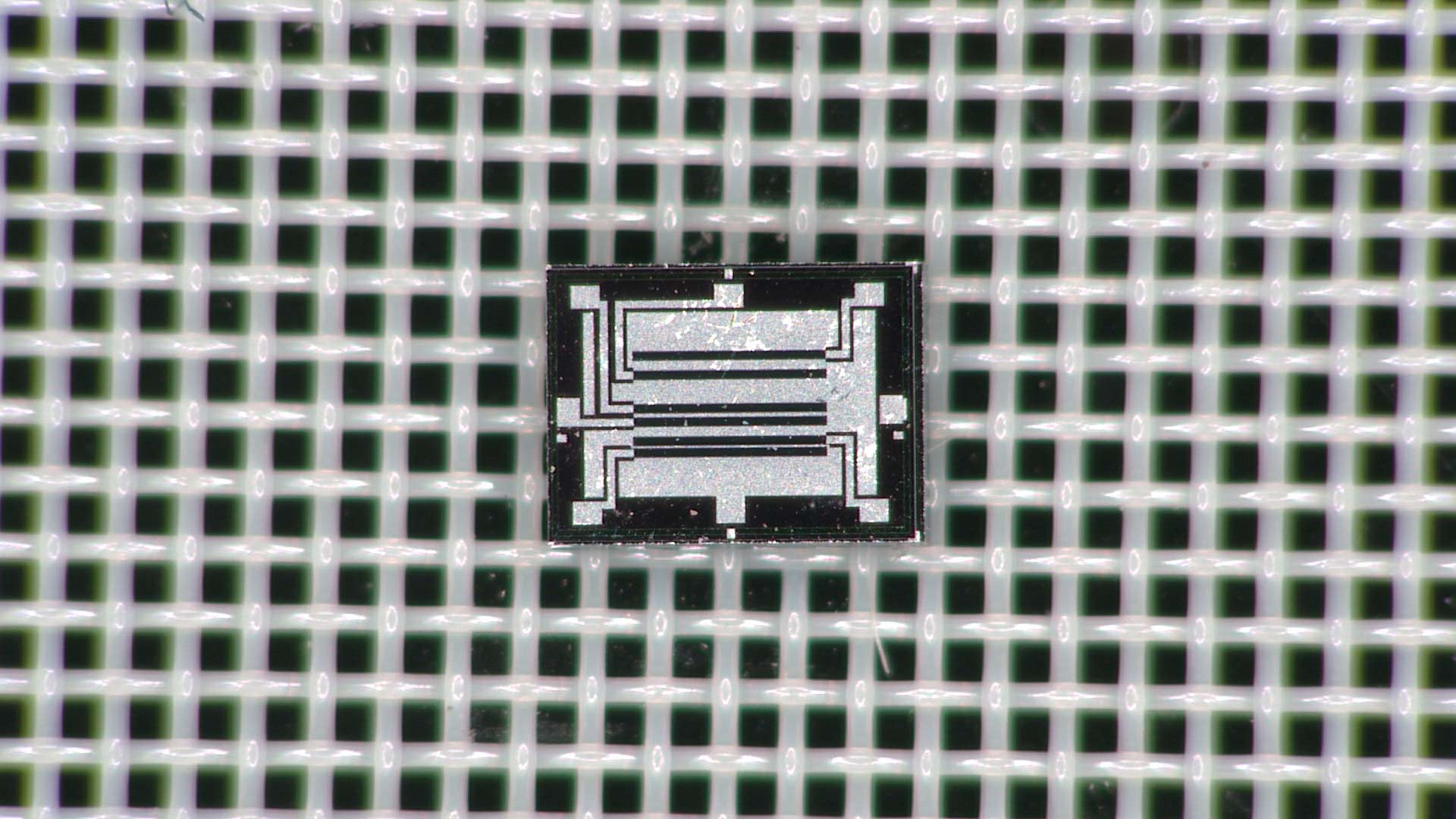

Объективы для работы с полупроводниковыми кристаллами

Штатный и опциональные объективы	Средний объектив х39	Малый объектив х51	Большой объектив х204

(кликните для просмотра картинки в максимальном качестве)

В дополнение к штатному объективу по заказу ТЕРМОПРО инженерами оптиками разработаны новые российские объективы для работы с полупроводниковыми кристаллами. Эти объективы не имеют функции зуммирования, но за счет более простой оптической схемы и высококачественных линз удалось добиться кристальной четкости изображения с минимальными искажениями.		Поле зрения мм	Увеличение
Объектив	Ось Х	Ось У	К на 23”мониторе
БОЛЬШОЙ	2,5	1,5	х204
СРЕДНИЙ	13	7,5	Х39
МАЛЫЙ	10	5,5	Х51

Электронные vs оптические

Так все-таки, что же выбрать? Давайте тезисно пройдемся по пунктам.
Плюсы оптических микроскопов:

• Наличие «3D изображения» по сравнению с «плоским» у цифровых микроскопов;
• Не требуется лишнего монитора и питания.

Поэтому, для начинающих лучше всего подойдет простой бюджетный оптический микроскоп с AliExpress.
Кстати, в интернете и на YouTube есть варианты доработок бюджетных микроскопов. Можно переделать станину, усовершенствовать освещение и поменять окуляры за небольшие деньги, тем самым делая работу за этим микроскопом приятнее и качественнее.

А если нужны фотографии участка платы или деталей, то их можно сделать через окуляр микроскопа при помощи камеры смартфона.

Post Views:
237

Изготавливаем стойку

Стойка будет делаться из старого фотоувеличителя Ленинград, достать такое сейчас можно на всяких барахолках, или если Ваш родственник занимался фотографией:

Установленный пантограф, на проекционный стол:

Обязательно требуется подсветка рабочей зоны, в качестве подсветки можно купить готовый модуль для микроскопов, либо изготовить самому.

Конечно я выбрал второй вариант, он так сказать переходной, буду заказывать хороший свет.Все было сделано на коленке в считанные минуты из СД ленты:

На удивление света достаточно, но это не панацея.Для того, чтобы все это дело присоединить к экшн камере я буду использовать вот такой переходник:

Эти кольца переходники, если дешевые, то идут без ИК фильтра, и тут либо заказываем с данным фильтром, либо колхозим, я же колхозил из того что было, а был у меня в закромах один ИК фильтр, не обессудьте, когда его приклеивал дрогнула рука и он ушел криво, но полностью перекрывает глазок:

Стоит учесть, что возможно не все камеры будут совместимы с этим переходником, показанным выше, например на своей, придется снять лицевую панель, для того чтобы использовать с лицевой панелью я докупил удлинительные кольца на М12, вот такие:

Одного такого кольца, будет достаточно, для того чтобы встала на место лицевая панель (с кольцами вышел конфуз, они очень сильно меняют фокусное расстояние, использовать микроскоп можно лишь в случае нижнего положения 200мм, все что выше будет вне фокуса).Вообще сразу скажу, что существуют специальные видео-модули, позволяющие транслировать изображение прямиком в монитор, ну и само-собой камеры видео-фиксации правонарушений тоже можно применять, оба этих представителя камер используют стандарт C-mount (28мм).Пример камеры заточеной для подобных наблюдений:

У меня есть подобная камера, вещает в PAL сейчас уже сложно сказать на сколько мегапикселей там сам сенсор, ибо документации уже не найти на нее, но картинку через Video RCA, показывает достойную для своих лет. Ее мы тоже проверим:

Подключаться аналоговая камера будет через DVR систему наблюдения, если что можно и захват производить с него же, но работать все же планирую через EKEN.Далее требуется установить кольцо — переходник, которое идет в комплекте с объективом микроскопа. Тут мне очень повезло, что крепление объектива на фотоувеличителе имеет такой же диаметр как кольцо переходник, была произведена посадка с натягом, вот что получилось:

Далее вставляем туда объектив и центруем его прижимными винтами:

На следующих снимках можно оценить то, как выглядят установленные камеры:

Очень хорошо вписались, нигде ничего не мешает и не задевает, единственное НО, экшн камера питается через microusb, а подключается через переходник HDMI, проблема в том, когда камера активна, питание на нее подать нельзя по причине довольно громоздкого HDMI переходника. Для решения этой проблемы был заказан угловой кабель для камеры:

Меня пока не особо напрягает потому что есть в наличии 5 батарей на камеру, но для удобства надо.Я не стал пользоваться комплектным столом, это не удобно, он занимает много места, я использовал простой зажим винтовой для крепления стойки пантографа к рабочему столу, это сэкономит пространство и повысит удобство, всегда можно будет отодвинуть в сторону саму стойку с микроскопом. На фотографиях ниже представлено максимальное и минимальное расстояние пантографа, пока все тестировал подключал напрямую к телевизору для оценки:Для камеры CCTV:Максимальное расстояние:

В общем я от нее не ожидал многого, и сразу отказался, очень мелкие вещи сливаются, несмотря на увеличение, сенсор очень слаб для таких вещей.Для камеры EKEN:Максимальное расстояние:

Минимальное расстояние составляет 200мм для обоих камер, при этом уже можно вполне работать, если оно слишком велико, то достаточно будет настроить пантограф на среднее расстояние и работать будет уже легче в разы.

Как сделать микроскоп для паяльных работ

Высокий уровень миниатюризации электроники привёл к необходимости применения специальных увеличительных средств и приспособлений, используемых при работе с очень мелкими элементами.

К их числу следует отнести такое распространённое изделие, как USB микроскоп для пайки радиоэлектронных деталей и ряд других подобных ему устройств.

Комплектующие и дополнительные детали

Некоторые специалисты считают, что для изготовления бытового микроскопа своими руками оптимально подходит именно USB-устройство, с помощью которого удаётся обеспечить требуемое фокусное расстояние.

Однако для реализации этого проекта необходимо будет провести определённую подготовительную работу, значительно упрощающую сборку прибора.

За основу самодельного микроскопа для пайки миниатюрных деталей и микросхем можно взять самую примитивную и дешёвую сетевую камеру типа «A4Tech», единственное требование к которой – это чтобы она имела исправную пиксельную матрицу.

Для того чтобы собрать микроскоп из веб-камеры для пайки мелких электронных изделий следует также побеспокоиться о приобретении ряда других элементов, обеспечивающих требуемую эффективность работы с устройством.

Это в первую очередь касается элементов подсветки обзорного поля, а также ряда других составляющих, взятых из старых разобранных механизмов.

Самодельный микроскоп собирается на основе пиксельной матрицы, входящей в состав оптики старой USB-камеры. Вместо имеющегося в ней встроенного держателя следует использовать выточенную на токарном станке бронзовую втулку, подогнанную под размеры применяемой сторонней оптики.

В качестве нового оптического элемента микроскопа для пайки может применяться соответствующая деталь от любого игрушечного прицела.

Для получения хорошего обзора площадки распайки и пайки деталей, потребуется набор осветительных элементов, в качестве которых могут использоваться бывшие в употреблении светодиоды. Их удобнее всего выпаять из любой ненужной ленты LED-подсветки (из остатков разбитой матрицы старого ноутбука, например).

Доработка деталей

Электронный микроскоп можно начать собирать лишь после тщательной проверки и доработки всех подобранных ранее деталей. При этом должны учитываться следующие важные моменты:

• для крепления оптики в основании бронзовой втулки необходимо просверлить два отверстия диаметром приблизительно 1,5 миллиметра, а затем нарезать в них резьбу под винт М2;
• затем в готовые отверстия вворачиваются соответствующие установочному диаметру болтики, после чего на их торцы наклеивают небольшие бусинки (с их помощью управлять положением оптической линзы микроскопа будет намного легче);
• затем нужно будет организовать подсветку обзорного поля пайки, для чего берутся приготовленные ранее светодиоды от старой матрицы.

Регулировка положения линзы позволит при работе с микроскопом произвольно изменять (уменьшать или увеличивать) фокусное расстояние системы, улучшая условия пайки.

Для питания системы освещения от USB кабеля, которым веб-камера подключается к компьютеру, отводятся два провода. Один – красного цвета, идущий на контакт «+5 Вольт», а другой – чёрной расцветки (он подсоединяется к клемме «-5 Вольт»).

Перед сборкой микроскопа для пайки нужно будет изготовить основание подходящего размера. Оно пригодится для распайки светодиодов. Для этого подойдёт кусочек фольгированного стеклотекстолита, вырезанный по форме кольца с площадками для пайки LED-светодиодов.

Сборка устройства

В разрывах цепочек включения каждого из осветительных диодов размещаются гасящие резисторы номиналом порядка 150 Ом.

Для подсоединения питающего провода на кольце монтируется ответная часть, изготавливаемая в виде мини-разъёма.

Функцию подвижного механизма, обеспечивающего возможность настройки резкости изображения, может выполнять старое и ненужное устройство для чтения дискет.

Для того чтобы вращать такой вал было удобнее – на его конец, располагающийся ближе к внутренней части двигателя, надевается колёсико от старой «мышки».

После окончательной сборки конструкции должен получиться механизм, обеспечивающий требуемую плавность и точность перемещения оптической части микроскопа. Полный его ход составляет приблизительно 17 миллиметров, что вполне достаточно для наведения системы на резкость в различных условиях пайки.

На следующем этапе сборки микроскопа из пластика или дерева вырезают подходящее по габаритам основание (рабочий стол), на котором монтируют металлический стержень, подобранный по длине и диаметру. И лишь после этого на стойке фиксируется кронштейн с собранным ранее оптическим механизмом.

Внешний вид

Продавец предлагает на выбор разные модели, я же не хотел переплачивать решил сначала попробовать 130Х, что о ней пишет сам продавец: Коэффициент масштабирования: 15: 1 Кратность увеличения: 1X ~ 130X Материал: 2,4 мм-36 мм Рабочее расстояние: 55-570 мм Фокусное расстояние: 110 мм Крепление: 28 мм (C-mount)

Обещает большую площадь наблюдения. У продавца стоит спросить о кольце крепления самого объектива, насколько понял я то они бывают разных диаметров.

Я же решил взять с кольцом в 50мм:

Диаметр объектива составляет 30 мм, без учета накатки:

Пизанская башня установлена так за счет своей кривой крышки объектива.

Внутри тубуса, по ложбинам бегает группа линз, изменяя фокусное расстояние:

У объектива присутствует возможность использования дополнительных, увеличительных колец, в качестве насадки для наращивания:

А еще туда можно в крутить еще один объектив, я пробовал это сделать с объективом от камеры CCTV.

Пример вида на камере без лицевой панели:

Пример вида на камере с лицевой панелью и установленным удлинителем на 10мм (о нем будет ниже):

Скажу честно, я по-разному считал для этого объектива увеличение и получал либо странные цифры, либо результаты близкие к 100 крат, я в итоге не смог полноценно оценить кратность и решил не вводить Вас в заблуждение. Все полученные материалы несут чисто визуальный характер.

1 место — отечественный микроскоп для пайки

Среди истинно отечественных микроскопов хорошо известен ЛОМО
и делают они прикладные микроскопы под маркой МСП. Самые подходящие для пайки из новых микроскопов — это МСП-1 вариант 23
или МБС-12
. Правда ценник у них недетский.

Вынужден сказать, что Альтами, Биомед, Микромед, Levenhuk
— все это отечественные продавцы китайских микроскопов. На качество исполнения многие жалуются. Для профессионального применения их не рассматриваем. Правда попадаются терпимые экземпляры. Это зависит от условий транспортировки и хранения. Дело в том, что оптика у них юстирована с помощью силиконового клея с соответствующей надежностью.

Из старых запасов или б/у истинно советские можно взять на Авито:

• БМ-51-2 8,75х 140 мм — 5 тыс. руб. поиграться;
• МБС-1 (МБС-2) 3х-100х 65 мм — до 20 тыс. руб.;
• МБС-9 3х-100х 65 мм — до 20 тыс. руб.;
• ОГМЭ-П3 3х-100х 65/190мм — до 20 тыс. руб. (у меня такой на работе, нравится);
• МБС-10 3х-100х 95 мм
  — до 30 тыс. руб.;
• БМИ-1Ц 45х 200 мм — более 200 тыс. руб. — измерительный.

Виды подсветок цифрового микроскопа

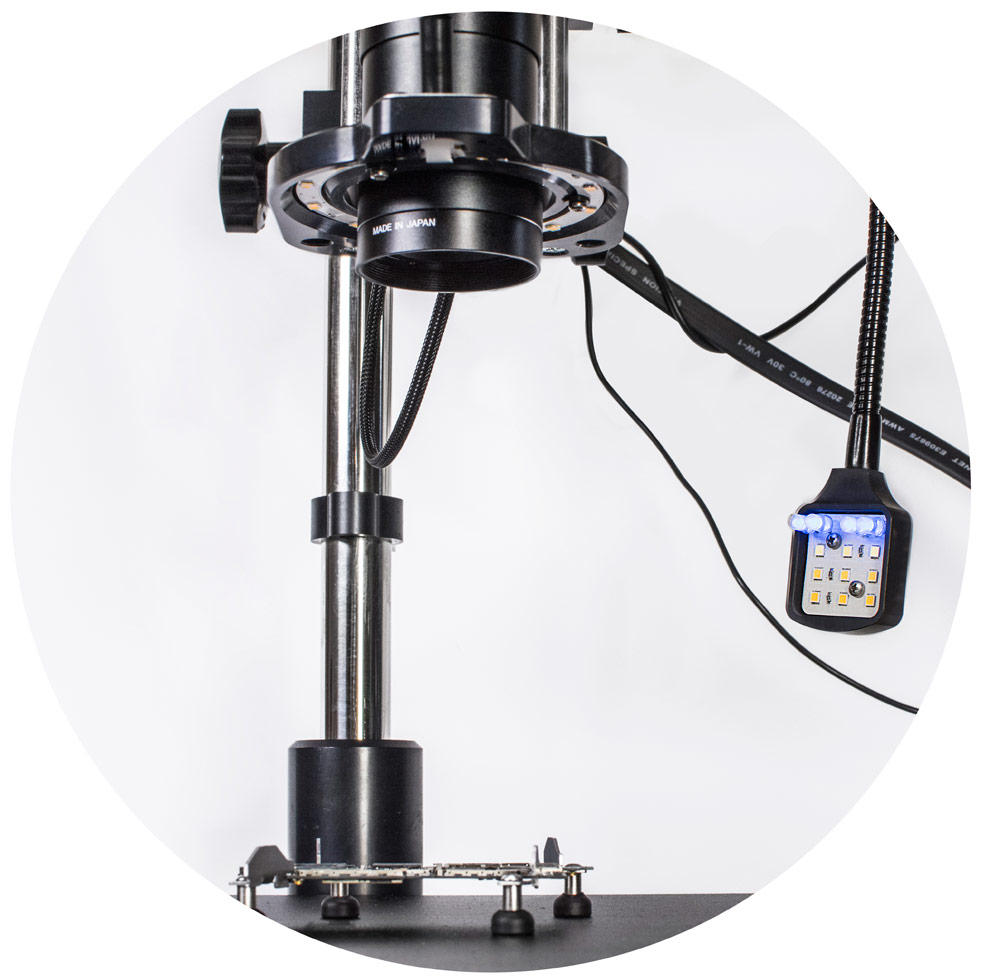

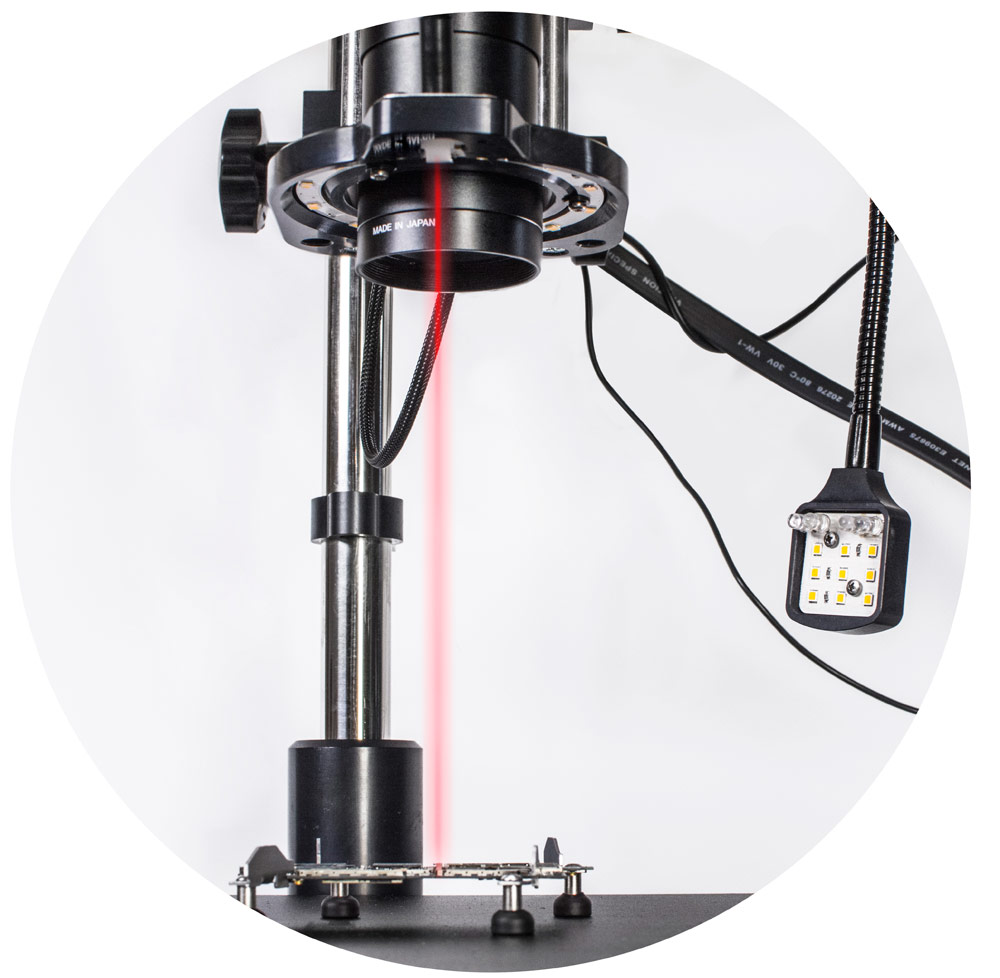

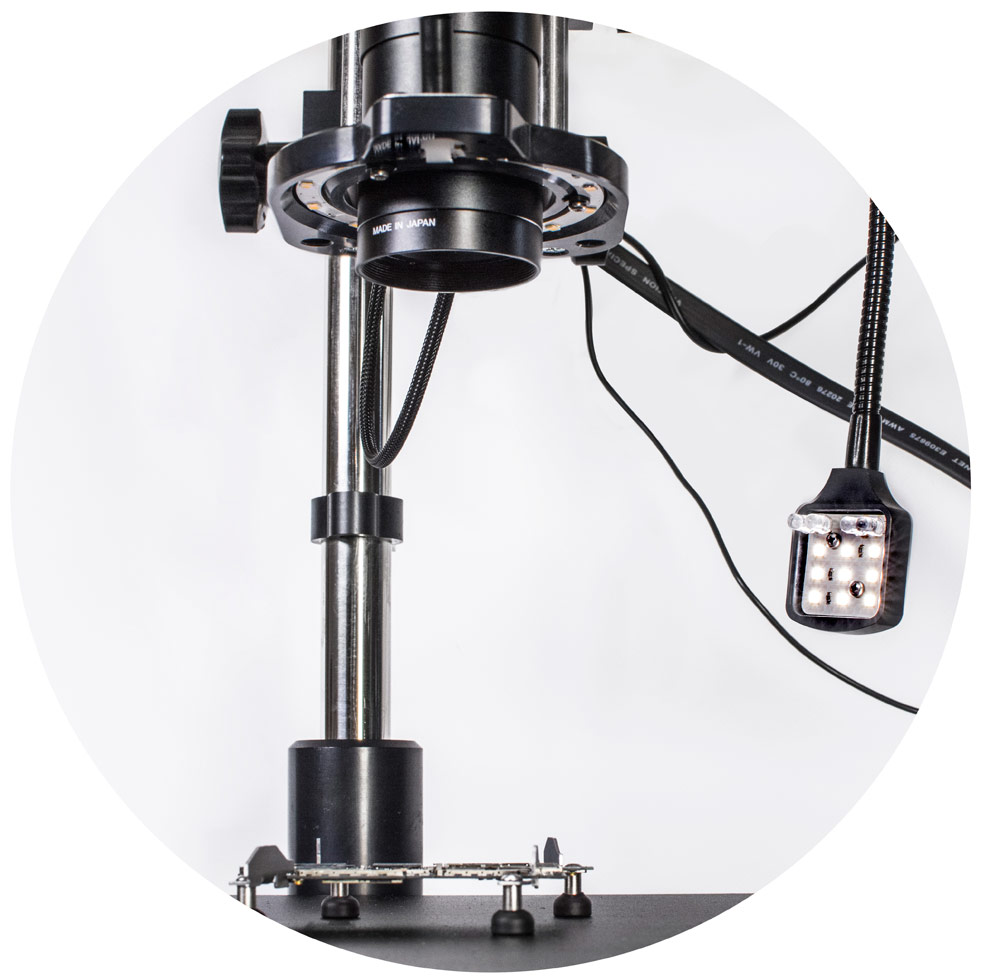

Кольцевая светодиодная бестеневая подсветка электронного микроскопа	Боковая светодиодная подсветка для освещения под регулируемым углом	USB микроскоп для компьютера оснащен УФ подсветкой для выявления деффектов конформного защитного покрытия печатной платы	Цифровой микроскоп с подключением к компьютеру оснащен лазерным указателем центра кадра

(кликните для просмотра картинки в максимальном качестве)

Цифровой микроскоп для пайки может применяться для выполнения других задач:

визуальная инспекция с большим увеличением; контроль качества электронных модулей, фотошаблонов, обработки металлов и др.; диагностические и ремонтные работы;	монтаж мелких компонентов; криминалистический анализ; проверка денежных знаков и документов;	бесконтактные измерения; документирование и архивирование; визуализация мелких предметов и структур при исследованиях и обучении.

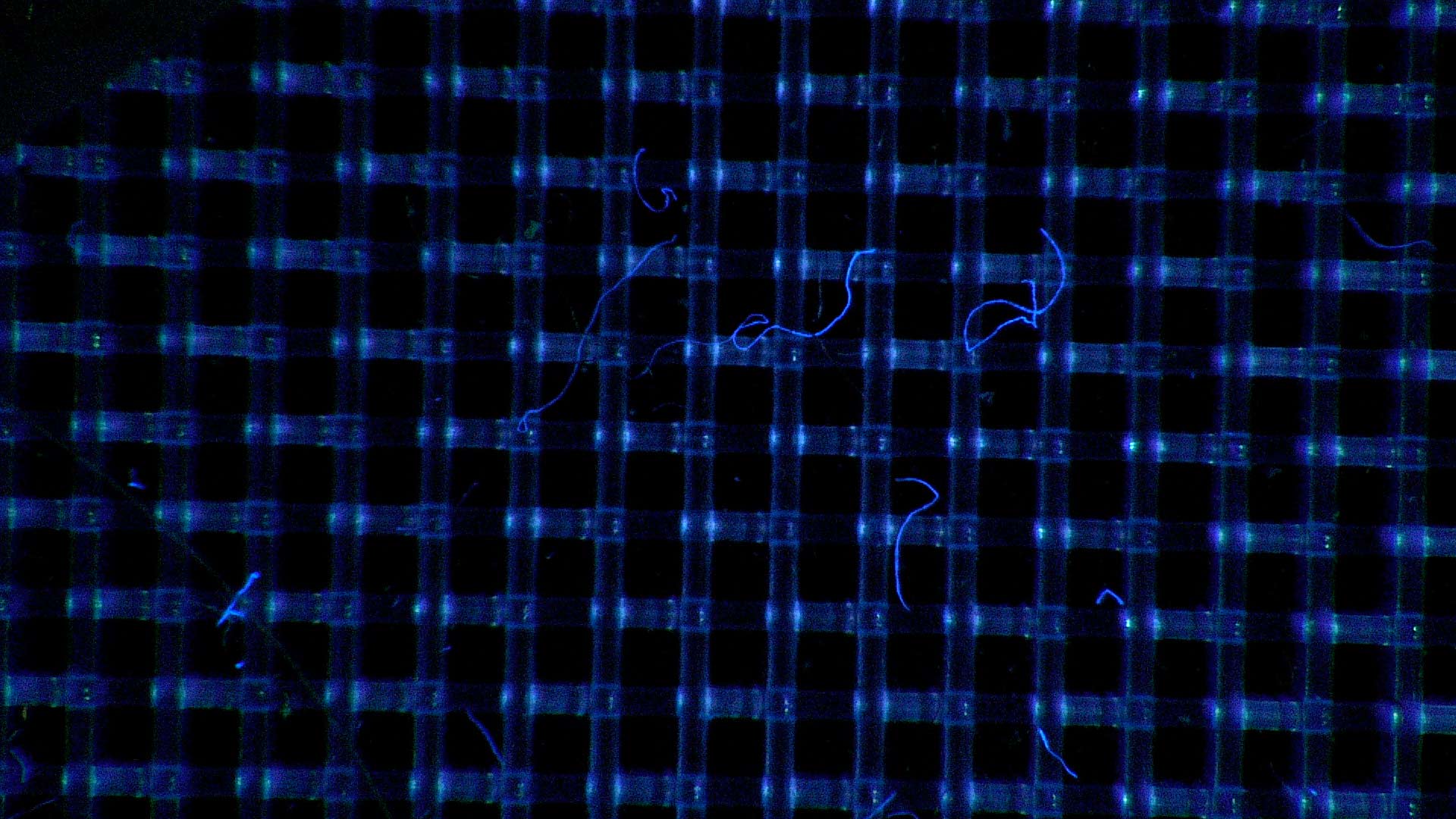

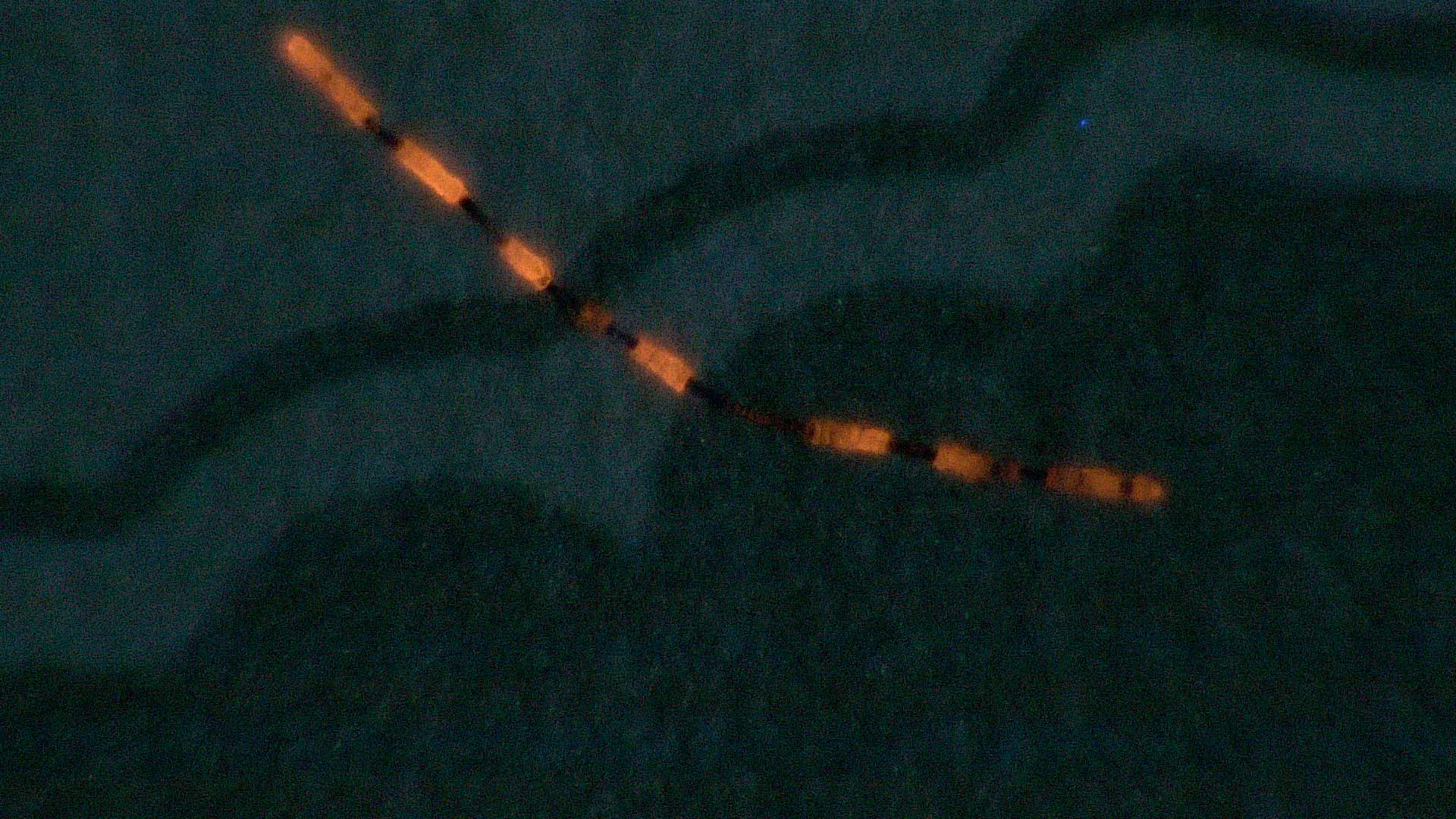

Полупроводниковый кристалл 2х1,5мм при увеличении х90	Пылинки флуоресцируют под воздействием УФ лучей	Флуоресцирующие защитные нити хорошо видны на купюрах под УФ лучами

(кликните для просмотра картинки в максимальном качестве)

Фотоаппарат в качестве веб-камеры

Конечно же, из старого фотоаппарата можно сделать и веб-камеру, но не из любой модели. Некоторые фотоаппараты уже имеют встроенную функцию Webcam, которая позволяет использовать устройство для этих целей. Поэтому, чтобы начать общаться в сети, достаточно подключить его к ПК через USB-разъем и выполнить установку драйверов.

Фотоаппараты, не имеющие функцию Webcam, разделяются на 2 группы:

• устройства, которые могут работать как веб-камера, но для этого требуется специальное ПО и наличие кабелей для передачи видеосигнала;
• устройства, которые не могут работать в режиме передачи потокового видео.

Для определения того, к какой группе относится ваша камера, подключите ее к телевизору через шнур, имеющий с одной стороны штекер для подключения к фотоаппарату, а с другой – один USB-штекер и 2 тюльпана.

При подключении к телевизору через желтый тюльпан вы увидите на его экране изображение, поступающее с вашей камеры в реальном времени. На фотокамере включать просмотр фото или видео не требуется. Прямая трансляция видео с камеры означает, что такой аппарат можно использовать в качестве веб-камеры, только нужно настроить программное обеспечение.

Чтобы веб-камера из фотоаппарата начала работать с компьютером, выполните следующее.

1. Установите необходимые драйвера для фотоаппарата. Также следует установить какую-либо программу для управления веб-камерой (SplitCam, ManyCam или WebCam).
2. Отключите функцию выключения фотоаппарата при простое. Если возможно, подсоедините камеру к блоку питания, чтобы не садить аккумуляторы.
3. Выключите компьютер и подключите к нему желтый кабель тюльпана.
4. Включите компьютер и запустите программу видеозахвата. В ее окне вы увидите изображение, передаваемое фотоаппаратом.
5. Откройте настройки утилиты (File > Video Source) и назначьте ваше устройство источником видеозаписи. Также назначьте параметры сигнала. Если скорость интернета низкая, следует уменьшить качество видео.
6. Теперь можно проверить камеру в действии. Откройте Skype и зайдите в настройки программы. Укажите в ней, что источником видеосигнала будет служить установленная и настроенная утилита, после чего сделайте звонок кому-либо.

Совет! Следует помнить, что для корректной работы фотоаппарата в качестве веб-камеры сначала нужно запускать утилиту, управляющую видеопотоком, а затем уже Skype.

Похожие записи:

Виды дешевых материалов для строительства дома своими руками: обзор самых бюджетных и расчёт стоимости + видео Насадка на триммер для прополки Как правильно наносить (клеить) жидкие обои на стену и потолок Микросхема uc3845b схема включения Как сделать решетку для гриля своими руками Простые поделки из соломы своими руками
