Паяльники для микросхем: выбираем лучший

Содержание

Как сделать импульсный паяльник своими руками

В принципе, все просто — берете понижающий трансформатор и на вторичную обмотку вешаете проволоку диаметром 1 — 2 мм. На первичной обмотке нужно установить кнопку, рассчитанную на работу с сетью 220 В. Делаете удобную ручку и крепите трансформатор. Готово!

Ниже я приведу несколько фотографий паяльников с кнопкой, чтобы была понятна их конструкция.

С советских времен известен паяльник «Момент», описанный в журнале «Радио» за 1978 год, № 6, стр. 41. Видео как он работает смотрите ниже.

https://youtube.com/watch?v=aBzCdlo5YNo

Но не всегда нужен такой мощный паяльник. Для того чтобы собрать маломощный импульсный паяльник своими руками, необходимы:

  • резистор типа МЛТ с сопротивлением 8 Ом и рассеиваемой мощностью 0,5-2 Ватта;
  • полоска двухстороннего фольгированного текстолита 10х30 мм;
  • стальная проволока толщиной 0,8 мм;
  • медная проволока;
  • корпус шариковой ручки;
  • импульсный блок питания мощностью 12-15 Ватт и силой тока 1 Ампер.

Алгоритм действия для создания импульсного паяльника своими руками следующий:

  1. Первоначально нужно снять лак и краску с резистора. Для этого его нужно нагреть.
  2. Один из выводов следует обрезать при помощи надфиля или же лобзика. В открытом месте стоит просверлить отверстие диаметром 1,1 мм, достигнув внутренней полости.
  3. Второй вывод необходимо подключить к источнику питания. Он в итоге будет крепиться к ручке.
  4. Отверстие в корпусе резистора на конус нужно расширить, чтобы исключить контакт жала и внутренних стенок резистора. В этом место следует подсоединить второй провод к блоку питания.
  5. Стальная проволока должна быть согнута. В месте сгиба следует сделать кольцо диаметром таким же, что и размер резистора. Последний необходимо загнуть под прямым углом.
  6. Кольцо нужно залудить. Его необходимо надеть на резистор. После этого следует его припаять, чтобы концы стальной проволоки были направлены в ту же сторону, что и оставшийся вывод.
  7. Плату нужно вырезать из полоски текстолита. На широкой части с двух сторон должно быть две контактные площадки. Они предназначаются для припаивания концов проволоки и вывода в корпус ручки. На узкой стороне должна быть площадка для подпайки проводов от блока питания.
  8. Концы проволоки и вывод сопротивления должны быть припаяны к плате. С противоположной стороны необходимо присоединить провод от блока питания.
  9. Кусочек термостойкого изолятора должен быть плотно вставлен в отверстие резистора.
  10. Далее нужно медное жало вставить в отверстие. Его форму можно сделать совершенно произвольным.
  11. В конце достаточно всего лишь пропустить провода через корпус ручки. В него необходимо вставить плату и подсоединить к блоку питания.

Что предлагает современный рынок

Сейчас на рынке можно отыскать большое количество моделей паяльного оборудования для работы с микросхемами. Они отличаются ценой, качеством и надежностью. Самые популярные устройства:

Matrix 914044. Этот прибор обладает мощностью в 40 Вт. Он нагревается до рабочей температуры за 3 минуты и 20 секунд. Наконечник устройства имеет конусообразную форму, а его рукоять выполнена из качественной пластмассы. Модель популярна среди домашних мастеров. Профессионалы предпочитают варианты с меньшей мощностью, т.к

работать с инструментом на 40 Вт необходимо максимально осторожно, чтобы не повредить детали.

Rexant 120123. Это устройство тоже имеет мощность в 40 Вт

Оно нагревается за 10 минут. Жало Rexant выполнено в виде конуса, что крайне удобно для пайки мелких элементов. Рукоятка прибора сделана из пластика.

Rexant 120240. Это модернизированная версия паяльника Rexant 120123. Она имеет такую же мощность, но более быстрый нагрев (7 минут). Кроме того, наконечник у этого прибора имеет не конусообразную, а клиновидную форму; ручка выполнена из древесины, на которую нанесено специальное покрытие.

Rexant ZD20U. Эту модель часто выбирают профессиональные мастера. Ее мощность составляет 8 Вт, что позволяет безопасно и удобно работать даже с самыми мелкими деталями плат. Прибор имеет рекордную длительность нагрева — 0,25 минуты. Жало паяльника обладает конусовидной формой, а его рукоятка сделана из качественной пластмассы.

МЕГЕОН 00100

Портативный паяльник являет собой миниатюрный прибор с USB интерфейсом. Гибкая система настроек позволяет удобно использовать модель. OLED-дисплей дает возможность контролировать рабочие моменты визуально. Основные характеристики:

  • напряжение – 19 В;
  • мощность – 50 Вт;
  • температура нагрева – 100-400 градусов.

Медное жало имеет защитное покрытие.

Благодаря USB интерфейсу есть возможность подключаться к компьютеру и производить настройку. МЕГЕОН имеет хороший функционал с небольшими размерами и весом. Прибор оснащен спящим режимом и быстро разогревается.

Прибор быстрый в разрядке. Иногда бывает проседание мощности (все-таки работа не от сети). Цена великовата для него, несмотря даже на его особенности.

Из чего состоит пальник

Паяльник для микросхем своими руками или для более габаритных объектов делают, учитывая такой минимум составляющих для самой элементарной сборки с нихромовой нитью:

Детали для паяльника своими руками (для нихромовых изделий) Описание
Корпус Негорючая ручка, держатель.
Нагревательная часть и кожух Витки нити накаливания на огнеупорной ткани (стекловолокне) на металлической трубке. В этот чехол, часто с утолщением на конце с отверстием под фиксирующий болтик, вставляется жало.
Корпус Металлическая трубка, в которую заключается нагревательная часть.
Жало Металлический пруток, обычно медный. Неплохо показала себя латунь (медленнее прогорает).
Дополнительные элементы Терморегулятор на основе резисторов, диодов, тиристоров, конденсаторов. Или же можно использовать диммер.

Где взять запчасти

Рассмотрим, где достать материалы:

  • ручка — любая деревяшка, держатели от кухонных принадлежностей, два куска текстолита (можно зачистить б/у платы);
  • стекловолоконная (кембрик), асбестовая ткань — покупают в радиомагазинах или достают из электроприборов, обычно ею изолируют элементы в нагревательных устройствах (утюги, калориферы). Отрезки есть на платах обычных экономных лампочках (разобрать можно, поддев ножом пластиковый плафон) — на проводках и ножках конденсаторов. Вместо нее можно использовать силикатный (огнеупорный) клей с тальком, им же можно крепить элементы в нагревающихся местах;
  • кожух (корпус) для нагревателя — любая металлическая с тонкими стенками трубка, для мини паяльника подойдет сегмент от антенны, можно изготовить из консервной банки, куска жести;
  • жало — отрезок любого толстого медного провода, потребуется сечение от 2.5 мм;
  • нихромовая нить — есть в каждом нагревательном приборе, в любом ТЭНе (утюги, калориферы, фены), а также в проволочном настроечном резисторе.

Где взять остальные запчасти — резисторы, ферритовые катушки, трансформаторы и прочее — рассмотрим по ходу описания вариантов самоделки.

Мощность

Мощность зависит от толщины и/или количества витков нити, в импульсных изделиях — от трансформатора

Правильно подобрать параметр важно — чрезмерный нагрев повреждает мелкие детали на плате, а с другой стороны, маломощным прибором трудно расплавить много припоя

Чтобы припаять оторвавшиеся проводки от динамика наушника, достаточно паяльника на пять, шесть ватт, но чаще минимум — это 12 или 15 Вт, а 25–40 Вт — это своеобразный стандарт для быта и микросхем. Для среднего и большого размера, например, для больших конденсаторов, элементов (блоков) с разъемами подойдет мощность в 40–60 Вт. Чтобы работать с толстыми жилами кабелей, монтировать радиаторы — 80–100 Вт.

На батарейках, на аккумуляторах 18650 и других АКБ

Аккумуляторный паяльник на 3.6–9 В — это тот же минипаяльник по классической схеме: нихромовая нить на покрытом стекловолокном кожухе (или без него), в который вставлено жало. Отличие в том, что выводы питания подсоединяются к батарейкам или к базе с ними (повербанк, короб с секциями из любого прибора, питающегося от батареек).

Микропаяльник на батарее создают из таких элементов:

  • провод, сечение 2 мм;
  • сегмент антенны;
  • нихромовая нить (∅ 0.2 мм), длина 10 см;
  • кембрик (армированное стекловолокно);
  • аккумуляторные батареи 3.7 Вольта можно использовать несколько по 1.2; 1.5 В. Отсек для них;
  • деревяшка для ручки;
  • обычный бытовой переключатель (как в настольных лампах);
  • провод ∅ 0.3–0.6 мм (можно вытянуть из многожильного кабеля).

Этапы сборки

Алгоритм действий по порядку:

  1. Снимаем с провода (∅ 2 мм) изоляцию.
  2. Подбираем сегмент антенны, в который будет плотно входить жало.
  3. Затачиваем жало, длина около 2 см.
  4. Отрезаем 4 см от сегмента антенны.
  5. Наматываем 10 см нить накаливания (ее сечение около 1.2–1.8 мм), с двух сторон оставляем по 1 см.
  6. Тонкую медную жилу складываем вдвое, в петлю на конце продеваем нихромовую нить, скручиваем. Пока откладываем конструкцию.
  7. Кембрик помещаем внутрь трубки из антенны.
  8. Нихромовая катушка с проволокой продевается в кембрик, снаружи оставляют 1 см, из которого делают 1–3 витка — это термоэлемент.
  9. Помещают жало в трубку, с другого конца — до упора термочасть.
  10. Ручка: от деревяшки отпиливаем 2–3 см, в центре сверлим отверстие под нагревательный узел, от него создаем паз (надфилем, ножом, этим же сверлом).
  11. Нагревательную часть вставляем, хвост загибаем в паз.
  12. Просверливаем еще отверстие, меньшее и чуть дальше от центра.
  13. Из тонкого медного провода скручиваем петлю на трубке, заворачиваем конец — это второй контакт. Вставляем сборку в деревяшку.
  14. Загнутый проводник фиксируется силиконовым клеем, им же прикрепляется короб для батарей. Полярность может быть любая.
  15. К батарейному отсеку на торце там, где контакты, приделываем выключатель, фиксируем термоклеем.
  16. Соединяем части последовательно: нагревательный сегмент, переключатель, к аккумулятору (отсеку с ним).

Виды паяльников

Паяльники бывают с керамическим или спиральным нагревателем. Отличие в том, что керамика нагревается гораздо быстрее, но требует более бережного использования: от сильного удара такой паяльник выйдет из строя.

Спиральный ударов не боится, и он прослужит долгие годы

При выборе паяльника нужно обратить внимание на его мощность. Нужно учитывать, что если вы паяете микросхемы, то паяльник желательно выбирать номиналом 10-20

Паяльники с номиналом выше 60 Вт предназначены для паяния толстых проводов.

Паяльник с маленькой мощностью просто не сможет расплавить припой, так как мощность будет рассеиваться по большой области пайки. Для пайки крупных металлических деталей существуют паяльники от 100 ватт и выше. Самым оптимальным паяльником для новичка 25-40 Вт. Такой паяльник считается универсальным, и им возможно выполнить большинство поставленных задач. Обычно радиолюбители имеют в своем арсенал несколько паяльников для охвата широкого спектра работ.


Таблица моделей паяльников для микросхем.

В широкой продаже нормальные и надежные паяльники для микросхем – почти редкость. Если человек занимается ремонтом техники профессионально, он может приобрести подходящий рабочий инструмент. Но выберет он скорее паяльную станцию со всеми необходимыми для пайки приспособлениями и возможностью устанавливать режимы работы.

В домашних условиях

Пайка микросхем в домашних условиях может потребоваться для ремонта сложной бытовой техники, материнских плат компьютеров.

Как правило, чтобы припаять ножки микросхемы, используют паяльник или паяльный фен.

Работа паяльником осуществляется с помощью обычного припоя или паяльной пасты.

В последнее время стал чаще применяться бессвинцовый припой для пайки с более высокой температурой плавления. Это необходимо для уменьшения вредного действия свинца на организм.

Какие приспособления потребуются

Для пайки микросхем, кроме самого паяльного оборудования, потребуются еще некоторые приспособления.

Если микросхема новая и выполнена в BGA-корпусе, то припой уже нанесен на ножки в виде маленьких шариков. Отсюда и название – Ball Grid Array, что означает массив шариков. Такие корпуса предназначены для поверхностного монтажа. Это означает, что деталь устанавливается на плату, и каждая ножка быстрым точным действием припаивается к контактным пятачкам.

Если же микросхема уже использовалась в другом устройстве и используется как запчасти, бывшие в употреблении, необходимо выполнить реболлинг. Реболлингом называется процесс восстановления шариков припоя на ножках. Иногда он применяется и в случае отвала – потери контакта ножек с контактными пятачками.

Для осуществления реболлинга понадобится трафарет – пластина из тугоплавкого материала с отверстиями, расположенными в соответствии с расположением выводов микросхемы. Существуют готовые универсальные трафареты под несколько самых распространенных типов микросхем.

Паяльная паста и флюс

Для правильной пайки микросхем необходимо соблюдать определенные условия. Если работа осуществляется паяльником, то жало его должно быть хорошо облужено.

Для этого используется флюс – вещество, растворяющее оксидную пленку и защищающее жало от окисления до покрытия припоем во время пайки микросхемы.

Наиболее распространенный флюс – сосновая канифоль в твердом, кристаллическом виде. Но, чтобы припаять микросхему, такой флюс не годится. Ножки ее и контактные пятачки обрабатывают жидким флюсом. Его можно сделать самостоятельно, растворив канифоль в спирте или кислоте, а можно купить готовый.

Припой в этом случае удобнее использовать в виде присадочной проволоки. Иногда он может содержать внутри флюс из порошковой канифоли. Можно приобрести готовый паяльный набор для пайки микросхем, включающий в свой состав канифоль, жидкий флюс с кисточкой, несколько видов припоя.

При осуществлении реболлинга используется паяльная паста, представляющая собой основу из вязкого материала, в которой содержатся мельчайшие шарики припоя и флюса. Такая паста наносится тонким слоем на ножки микросхемы с обратной стороны трафарета. После этого паста разогревается феном или инфракрасным паяльником до расплавления припоя и канифоли. После застывания, они образуют шарики на ножках микросхемы.

Ликбез для начинающих

Для выпаивания детали из платы, нужно сделать так, чтобы контакты разогрелись до плавления припоя (примерно 230 °C). Основная ошибка начинающих — место паяльных работ сразу прогревают на 300 — 350 °C.

Например, нужно выпаять микросхему из платы паяльной станцией Lukey 702.

Многие радиолюбители и электронщики выставляют параметры нагрева выше 300 °C.

В первый момент, на деталь действует около 200 °C. На контактах и окружающем месте паяльных работ комнатная температура.

Нагрев детали достигает 300 °C, а контакты еще не дошли до 200 °C.

На микросхему поступает критическая температура 350 °C. Тем временем, окружающее место пайки неравномерно прогревается, даже если происходят равномерные движения феном по месту пайки. На контактах детали появляется заметная разница температур.

400 °C и микросхема начинает зажариваться.

Еще чуть-чуть, и она отпаяется из-за того, что и контакты практически нагрелись до плавления припоя. Но это происходит потому, что плата прогрелась. И в данном случае, это произошло неравномерно. Высокие значения температур приводят к тепловому пробою микросхемы, она выходит из строя. Плата сгибается, чернеет, появляются пузыри из-за вскипевшего текстолита и его составляющих.

Что нужно для надежного контакта

  • Правильно выбрать флюс. Например, для пайки проводов подойдет жидкий флюс. Он лучше всего смачивает провода и позволяет качественнее залудить такие контакты;
  • Использовать качественный припой. Именно припой определяет дальнейшую надежность и прочность соединения. Так же качество припоя может повлиять на работу схемы в целом, из-за шлаков и низкокачественных сплавов могут образоваться помехи в работе электроники и со временем могут появиться трещины;
  • Пользоваться проверенным инструментом и оборудованием. Паяльники плохого качества могут нестабильно держать температуру, перегреваться;
  • Соблюдать температурный режим. Не перегревать детали и держаться в температурном режиме плавления припоя. Слишком низкая температура и припой будет плохо плавиться, а если слишком высокая – материал будет испаряться, хуже лудить контакты;
  • Долгие часы практики, проб и ошибок. Без практики не будет и своего метода пайки;

Эти критерии взаимосвязаны друг с другом. И при плохом выборе комплектующих с материалами, будет такой же результат.

Советы начинающим радиолюбителям

Перед тем, как купить паяльник для пайки проводов или целую станцию нужно учесть некоторые нюансы:

В первую очередь обращаем внимание на нагревательный элемент устройства, так как именно от него будет зависеть температура жала. Таким образом, агрегат, где в качестве нагревательного элемента выступает спираль, нагреваются и остывают долго

Такой тип подходит для длительных работ. Модель для домашней техники

Керамическая часть нагревается достаточно быстро и подходит для недлительного применения. Для радиолюбителя без опыта работы отлично подойдет агрегат со спиральным нагревательным элементом. Модель с керамическим нагревателем

Для мелкой домашней техники отлично подойдет керамический или нихромовый прибор. С помощью него можно выполнить сборку схемы, ремонт бытовых конструкций. Жало необходимо выбирать в виде лопатки, а для мелких деталей скошенное маленького диаметра. Напряжение не должно превышать 10 – 12 Вт.
Для проводки отлично подходит импульсный паяльник.
Для монтажа плат отлично подойдет приспособление с керамическим нагревателем. Если есть возможность, то стоит покупать прибор, где есть возможность сменить наконечник.

Требования к паяльникам для пайки радиодеталей

Чтобы подобрать качественный паяльник для конкретных целей, требуется учитывать все особенности выбранного направления. Работа с микросхемами несколько отличается от пайки труб, проводов и различных контактов. Все это отображается на инструменте, который требуется для выполнения данной процедуры.

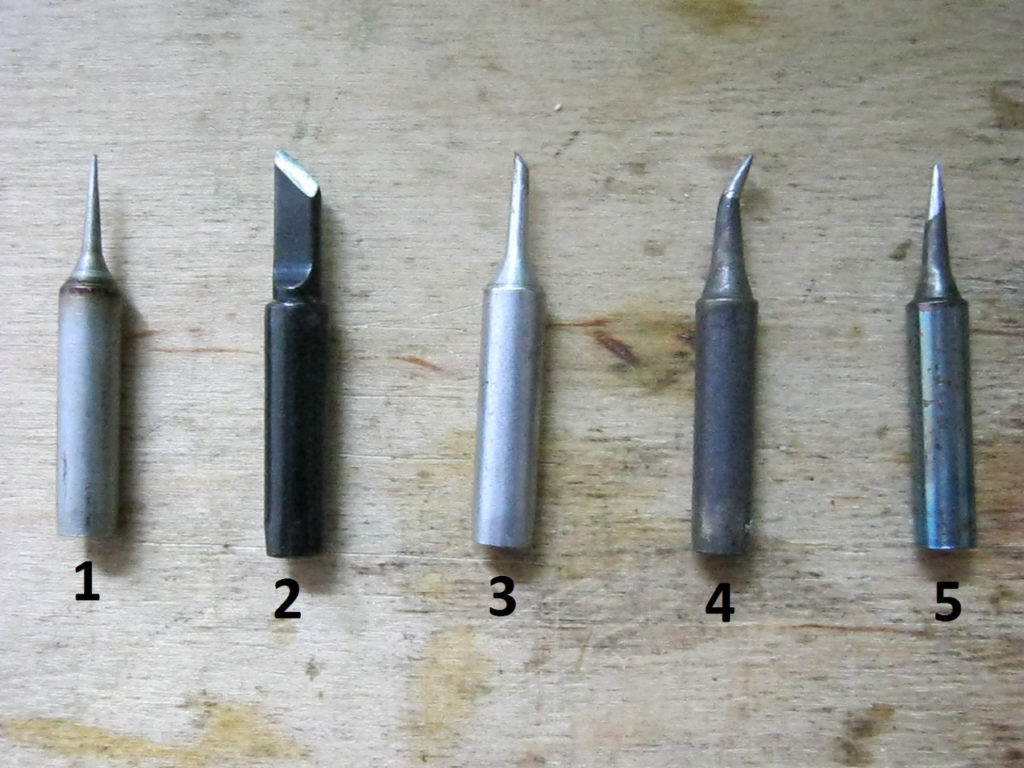

Различные типы жал паяльников

Рассматривая варианты, какой паяльник выбрать для пайки радиодеталей для начинающих, стоит обратить внимание на такие требования:

Форма жала. При работе с деталями радиотехники и электроники нужно, чтобы у паяльника было коническое жало. Такая форма лучше всего подходит для работы с мелкими контактами. Благодаря данному подходу, мастеру намного легче выпаивать микросхемы и впаивать их на нужное место, что является основными операциями с использованием этого инструмента.
Материал жала. Лучше всего подбирать керамические модели, так как они помогают защитить чувствительные изделия от статического напряжения. Медные разновидности также используются и являются вполне практичными, но с ними приходится работать более аккуратно. Керамические жала легче чистить и они быстрее подготавливаются к работе.
Регулятор мощности

Рассматривая, какой паяльник лучше выбрать, стоит обратить внимание на современные модели с регулятором мощности. Это позволяет подобрать нужные характеристики инструмента для конкретного вида работы

Благодаря этому, можно одним паяльником выполнять множество видов процедур.
Компактность размеров. Небольшими моделями намного проще управлять при работе с микросхемами. Толстые жала, даже если они имеют нужную форму, не позволят вести тонкую работу. Соответственно, небольшая легкая модель с тонким наконечником будет отличным вариантом выбора.
Наличие дополнительных кнопок. Кнопки для повышения температуры пайки, которые встречаются на импульсных моделях, а также в других разновидностях. Они помогают экономить энергию при работе.

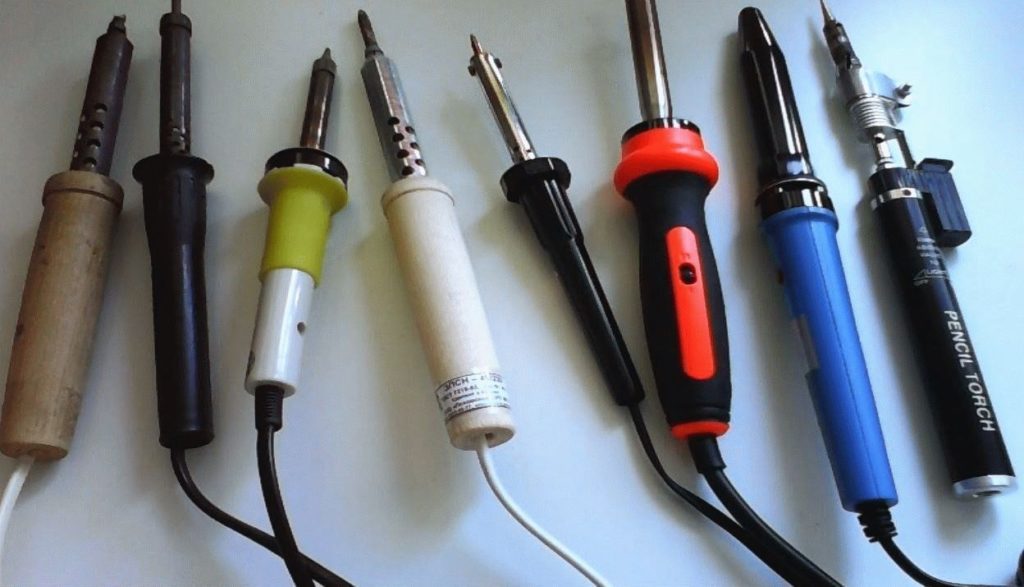

Различные модели паяльников

Параметры выбора электрических паяльников

Мощность

Подбирать мощность паяльника нужно ориентируясь на вид работ, в которых предполагается его использовать. Паяльники, требующие большой мощности, надежны и многофункциональны. Но их использование в быту нецелесообразно. Мощность универсального домашнего паяльника, с помощью которого можно выполнить большинство работ, должна быть в пределах 25-40 Вт.

Если мощность инструмента недостаточна, пайка займет продолжительное время или же ее качество будет неудовлетворительным. Продолжительное воздействие слабым паяльником на контакты, может привести к их перегреву. Маленькая температура во время работы может привести к «непропаям», которые визуально не обнаруживаются.

Используя инструмент с мощностью, значительно превышающую необходимую, можно сжечь детали уже при первом прикосновении к ним, что усложнит или сделает невозможным дальнейший ремонт электроприбора.

Если планируется пайка контактов с большой площадью и массой, увеличивать нужно именно мощность инструмента, а не температуру. Прибор с малой мощностью, но с высокой температурой нагрева не справится с рассеиванием тепла. Разогрев габаритного жала, используемого для пропайки больших деталей, зависит именно от мощности инструмента.

Регулятор температуры

Ошибка в выборе температуры паяльника при ремонте электроприборов может вылиться в приобретение дорогих деталей, которые чересчур сильный нагрев может вывести из строя. Регулятор может быть встроен в корпус паяльника или быть в отдельном корпусе.

Преимущества инструмента с регулятором температуры:

  • Возможность настроить инструмент на нужную температуру плавления;
  • При пайке монтажных плат токонесущие дорожки не отслоятся от перегрева;
  • Нет необходимости менять паяльник при выполнении работ, требующих разной температуры;
  • Жало не покрывается окалиной от перегрева.

Материал жала

Жало может быть:

  • Медным;
  • Медным с покрытием (в качестве покрытия используют: никель, алюминий, серебро);
  • Керамическим.

Медное жало устанавливают в паяльниках типа ЭПСН.

Преимущества медного жала:

Отличные показатели теплопроводности и теплоемкости (при спайке массивного кабеля заготовка не заберет тепло стержня, резко снизив его температуру).

Недостатки медного жала:

Мягкость и низкая термостойкость – стержень быстро окисляется при высокой температуре, теряет функциональность. Приходится зачищать его с помощью напильника или наждачной бумаги. Результат – жало со временем превращается в коротышку и нуждается в замене.

Чтобы сохранить поверхность медного стержня в рабочем состоянии, ее покрывают тонким слоем припоя, предохраняющим его от окисления.

Жалом с никелевым покрытием (съемными наконечниками) укомплектованы паяльники ЭПСН и с керамическим нагревателем.

Преимущества жала с покрытием:

Не обгорают, не нуждаются в снятии окалины и заточке.

Недостатки жала с покрытием:

  • Более высокая цена;
  • Боятся перегрева.

Корпус керамического жала выполнен из керамики, а его наконечник из металла (меди, покрытой никелем).

Преимущества керамического жала:

  • Хорошие показатели теплопроводности и теплоемкости;
  • Коррозионная стойкость;
  • Нет необходимости в регулярной очистке.

Недостатки керамического жала:

  • Высокая цена;
  • Хрупкость корпуса.

Форма жала

В зависимости от выполняемой работы используют наконечник определенной формы. Не все модели паяльников рассчитаны на использование сменных наконечников, замена жала в таком инструменте занимает много времени. Приобретая паяльник, надо уточнить, рассчитан ли он на работу со сменными наконечниками.

Основные, наиболее популярные формы жала:

  • Клин (Отвертка);
  • Стержень со скошенной кромкой;
  • Конус;
  • Игла.

Материал ручки

Предпочтительнее остановить выбор на модели с ручкой из материала с низкой теплопроводностью:

  • Дерево;
  • Эбонит;
  • Карболит;
  • Текстолит.

Дешевые модели имеют ручку из нетермостойкого пластика, который быстро нагревается и может даже оплавиться. Если есть возможность выбора, лучше отдать предпочтение деревянной ручке – дерево проводит тепло хуже всех доступных конструкционных материалов.

KVT XZ-1

Газовый паяльник рекомендован для использования в труднодоступных местах, из-за своей мобильности и компактности. В комплекте к девайсу идет:

  • защитный колпачок;
  • рефлектор;
  • 4 насадки для пайки;
  • пластиковый кейс;
  • губка для снятия припоя.

Аппарат имеет пьезоэлектрическую систему зажигания. Работает на высокоочищенном бутане (как для зажигалок). Используется в трех режимах:

  • паяльник;
  • фен для термоусадки;
  • газовая горелка.

Максимальная температура в первом случае – 580 градусов. В режиме горелки, пламя нагревается до 1300 °С.

В режиме фена – 550 градусов. Агрегат имеет кнопку защиты от ненамеренного включения. Работает на полном баллоне – 120 минут. Вес – 120 грамм.

Удобно сделана возможность просмотра остатка газа. По сравнению с огромными конкурентами, очень удобный и практичный. Радует комплектация. Имеет складную ножку, из-за чего не нужно переживать, куда деть горячий девайс.

С другой стороны, включается паяльник долго и хитро-мудро. Не хватает флюса в комплекте. Неудобная блокировка запуска. В режиме фена работает не очень: долго греется и не справляется с функциями.

Паяльная станция

Помимо паяльника можно приобрести термовоздушную паяльную станцию. Это мощный инструмент в руках радиолюбителя. Данный инструмент оснащен настройкой температуры с точностью до одного градуса. Паяльная станция имеет удобную подставку. C помощью такого прибора можно паять не только мелкие радиодетали, но и выпаивать целые микросхемы из плат за счет горячего воздуха.

Будет интересно Как подключить амперметр к цепи переменного или постоянного тока

Паяльные станции могут значительно ускорить вашу работу. Но чтобы паять такой станцией, необходим опыт. Для новичков в паяльной станции на первых порах нет необходимости. Достаточно простенького паяльника для обучения мастерству пайки. Но как только вы освоитесь и будете уверенно держать паяльник в руке, то можно подумать о более дорогом оборудовании.


Паяльная станция

Гиганские паяльники с овермощностями для пайки/распайки нестандарных массивных деталей.

В профессиональной работе очень важно иметь инструмент, который подойдет для больших работ с прочным металлом. Специально для этого, в онлайн-магазине можно поискать паяльники с высоким уровнем мощности, который можно устанавливать самому

Наконечники таких моделей обычно прочнее и массивнее. Они не подойдут для работы с мелкими деталями.

H-zone convenient life

Мощный паяльник с противоскользящей деревянной ручкой. Безопасен в использовании, т.к. корпус защищен от перегрева. Нагревается мгновенно. Есть регулятор уровня мощности. Корпус выполнен из нержавеющей стали. Наконечники изготовлены из сверхпрочного сплава. В комплекте 5 штук для разной работы, в том числе тонкой. Модель подойдет для работы на улице.

Входящее напряжение 220 Вт
Исходящая мощность 50-300 Вт
Выходная температура 200-600 С

ПОСМОТРЕТЬ НА АЛИЭКСПРЕСС

GoGoPanda CLT

Паяльник для профессионалов. Наконечник и вся длина нагревательного элемента сделана из нержавеющего металла. Есть возможность устанавливать уровень мощности. Температура контролируется через встроенный световой индикатор. Ручка прорезинена, удобно лежит в руке и не перегревается за счет теплоустойчивости. Прибор подойдет тем, кто занимается хобби.

Входящее напряжение 220 Вт
Исходящая мощность 80-300 Вт
Выходная температура 100-450 С

ПОСМОТРЕТЬ НА АЛИЭКСПРЕСС

>YINLONGDAO

Паяльник обладает эргономичной ручкой, которой удобно производить мелкие работы. Подходит для починки электронных приборов, таких как ноутбуки, телефон, телевизор. Также подойдет для починки автомобильных запчастей. Нагревательные элементы выполнены из стали, что продлит службу устройства. В набор помимо паяльника входят наконечники.

Входящее напряжение 200-240 Вт
Исходящая мощность 60-300 Вт
Выходная температура 500 С

ПОСМОТРЕТЬ НА АЛИЭКСПРЕСС

Tools Families

Мощный электрический паяльник с возможностью выбора уровня мощности работы. Легкий по весу и в использовании. Оснащен цветным индикатором, который позволяет контролировать уровень температуры. Наконечники подходят для работы с различным металлом и крупными объектами. Подойдет для профессиональной работы. Регулируется уровень мощности.

Входящее напряжение 220 В
Исходящая мощность 80-300 Вт
Выходная температура 350 С

ПОСМОТРЕТЬ НА АЛИЭКСПРЕСС

BW Tools2

Паяльник создан для домашней или профессиональной работы. Имеет легкий вес в 0,2 кг. Чтобы пользователь понимал, когда именно можно приступить к работе, паяльник оснащен специальным индикатором с разными цветами. Подходит для работы с разными видами металла и пластика. Ручка прорезинена, что способствует удобству и безопасности.

Входящее напряжение 220 В
Исходящая мощность 80-150 Вт
Выходная температура 400 С

ПОСМОТРЕТЬ НА АЛИЭКСПРЕСС

Импульсные

Из трансформатора своими руками собирают импульсные паяльники, они менее популярные, но однозначно незаслужено — это эффективные и долговечные приборы. Их жало нагревается через 4–7 сек. до готового к работе состояния, поэтому их часто называют паяльниками «моментального нагрева», «Момент». Впрочем, индукционные модели разогреваются еще быстрее. Сделать импульсный паяльник своими руками можно из балласта (небольшая плата с электродеталями) от ламп экономных и дневного света, минимально модифицировав схему.

Более мощные импульсные паяльники основываются на трансформаторах: напряжения, тока, импульсные, кадровой развертки (из старых телевизоров).

Мини формат из плат осветительных приборов

Импульсный паяльник из электронного трансформатора всегда содержит в своей конструкции выключатель, и это целесообразно, поскольку жало разогревается чрезвычайно быстро.

Что потребуется:

  • силовой блок (плата, она же «балласт») ламп галогеновых, обычных экономных, ЛДС;
  • кольцо феррита импульсного трансформатора. Подойдет изделие с 100–120 витками первичной обмотки, с проволокой ∅ 0.5 мм. Вторичка — это медная шина (1 виток), нам потребуется диаметр до 3.5 мм;
  • жало — медный стержень ∅ 2–3 мм.

Этапы:

  1. Снять крышку с БП галогенного светильника или разобрать экономную лампочку (поддеть ножом пластиковый плафон), вытащить плату.
  2. Сделать корпус-ручку под размеры схемы.
  3. Закрепить ферритовое кольцо термоклеем на конце платы.
  4. Все что потребуется — подсоединить жало к вторичным виткам (скрутка, спайка, место изолируют), оно же по факту их часть. Первичку — подключают к выводам на плате от светильника. Финишный этап — конструкцию закрепляют в корпусе.

Такая сборка питается от обычной сети 220 В. Принцип: плата от светильника создает переменное напряжение, подаваемое на первичку кольца (трансформатора), ток при этом возрастает многократно. Один виток (вторичка) — это, по сути, жало паяльника (выполняет также роль резистора), нагреваемое на замкнутом конце, рассеивая тепло. К схеме можно приделать обычный минивыключатель.

Ниже один из вариантов создания импульсного паяльника в изображениях на основе балласта галогенового светильника. С трансформатора удалили низковольтную обмотку, оставили высоковольтную, плату распилили на две части под корпус и приделали микровыключатель. Концы жала обязательно закороченные:

Габаритные мощные импульсные паяльники из трансформаторов

Элементы:

  • корпус (можно взять из большого пистолета для силиконового клея) или деревянная ручка;
  • трансформаторы из старых советских телевизоров и подобной техники. Чтобы обеспечить характеристики как у фабричного изделия (ЭПЦН-25), потребуется трансформатор на 60–65 Вт;
  • жало, медная шина (длинная пластина), она же — вторичка.

Потребитель — жало, подключается к вторичной катушке, оно же может и являться ею. Эта часть может состоять из одного витка. Первичная — подключается к источнику тока.

Процесс изготовления паяльника «Момент»:

  1. Медная дужка прикрепляется к выводам вторичной обмотки. И она же является ею, обязательно замыкается на концах — это жало.
  2. Первичная обмотка подключается к линии или жилам кабеля питания, куда также приделывают обычный выключатель.
  3. Конструкцию помещают в корпус или прикрепляют ручку как в пистолете.
