Как собрать пескоструйный аппарат в домашних условиях

Содержание

Пескоструйный аппарат: принцип работы

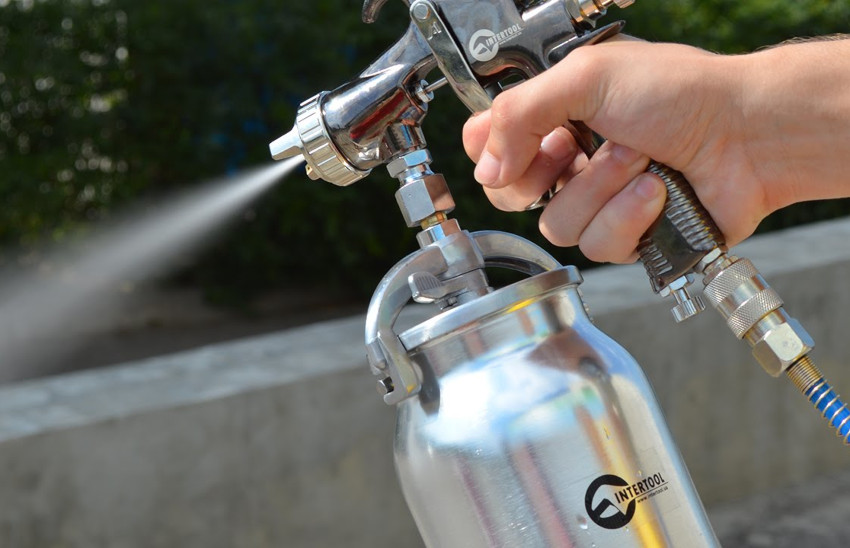

похоже на конструкцию краскопульта

Вот, по сути, и весь принцип работы агрегата. Исходя из этого, изготовить пескоструй будет не сложно. Однако, для его работы необходим компрессор. Он обеспечивает подачу воздуха под необходимым давлением. Поскольку изготовить такое устройство будет весьма затруднительно, рекомендуем его просто купить в специальном магазине. При покупке ориентируйтесь, что его мощность должна быть не меньше 3 КВт, а также он должен иметь систему принудительного охлаждения.

Виды пескоструйных агрегатов

Человек, который собирается своими руками собрать пескоструй должен знать как можно больше об этих инструментах, в том числе о его видах. Различают:

  • всасывающие модели, которые используются для несложных работ по очистке поверхностей. Их отличает то, что воздух сначала забирает песок из емкости, а затем подает в сопло. Этот вариант легко собирается своими силами.

  • пескоструйки вакуумного типа отличает возможность многоразового использования песка: выброшенный через сопло, он вновь засасывается в контейнер через специальную камеру и вновь идет в работу.
  • пескоструйки пневматического типа. Они имеют огромные мощности и давление в емкости, так как рассчитаны на обработку запущенных деталей или большой по площади поверхности. Аппараты такого типа можно даже не пробовать собирать самому.

Необходимые детали для сборки пескоструйного аппарата своими руками

подходящую емкость для песка

Обратите особое внимание на выбор сопла. Недорогие детали недолговечны, поскольку изготовлены из чугуна или керамики. И уже через несколько часов более менее интенсивной работы они придут в негодность

При покупке сопла отдайте предпочтение моделям из бора или карбида вольфрама. Они рассчитаны на сотни часов работы

И уже через несколько часов более менее интенсивной работы они придут в негодность. При покупке сопла отдайте предпочтение моделям из бора или карбида вольфрама. Они рассчитаны на сотни часов работы.

Также для сборки пескоструйки вам понадобятся:

  • зажим цанговый;
  • штуцеры к шлангам;
  • рукав газовый длиной пять метров и диаметром 10 мм внутри;
  • усиленный резиновый шланг с диаметром внутри 14 мм и длиной 2 метра;
  • краны шаровые S 111;
  • пятисантиметровый кусок трубы ДУ 15 для водопровода с резьбовым соединением и заглушкой (это будет горловина);
  • еще кусок такой же трубы с тремя бочатами;
  • фумлента для герметизации соединений.

Приступаем к сборке пескоструйки

Начнем с подготовки выбранной емкости. Если в баллоне раньше был пропан, то его остатки необходимо выпустить, и только после этого спилить горло. Пропустить внутрь шланг и компрессором прокачать баллон, чтобы при сварочных работах не произошло воспламенения. Баллон, в котором был фреон, не требует предварительной подготовки.

В подготовленной емкости друг напротив друга делают отверстия: на месте крана диаметром, подходящим для трубы, и на дне диаметром 1 см 2 мм. Привариваем отверстия и вот горловина готова. Снизу к отверстию привариваем трубу, следим за герметичностью. Баллон ставим на треногу или на колеса для устойчивости и перемещения.

Далее, монтируем остальные детали: на резьбовые концы труб наматываем фумленту для герметичности и прикручиваем краны. Устанавливаем штуцеры на тройник и в один сразу вкручиваем шланг 14-миллиметровый, а во второй сначала вставим медную трубку, а потом шланг.

К оставшемуся штуцеру подсоединяем шланг и закрепляем его хомутом. С противоположной стороны устанавливаем ёмкость для абразива, на конец шланга прикрепляем цанговый зажим, в который закрепляем сопло.

На вход для подачи воздуха устанавливаем тройник и кран с баллоном для песка. Первый выход с тройника подсоединяется к компрессору, а второй к ёмкости.

Видео пескоструя своими руками более подробно ознакомит вас с процессом сборки.

При соблюдении всех рекомендаций в итоге получается аппарат, мало чем уступающий заводским моделям.

Описанный выше аппарат рассчитан на довольно интенсивную работу. Если же вам нужно очистить небольшую поверхность, то можно собрать совсем простой инструмент, состоящий из пластиковой бутылки, шарового клапана и тройника. Понадобится также корпус от краскопульта, который необходимо расточить под диаметр сопла. После соединяем штуцеры и рукоятку. Имейте в виду, что такого приспособления надолго не хватит.

Материал изготовления и диаметр сопел

При покупке важно обращать внимание на материал изготовления сопел, так как это главный расходный материал в пистолете. В процессе трения песка по внутренней стороне сопла материал постепенно «съедается». Постепенно такое сопло начинает похрипывать и свистеть, как ультразвуковой самолет, тем самым показывая, что ему пора на пенсию

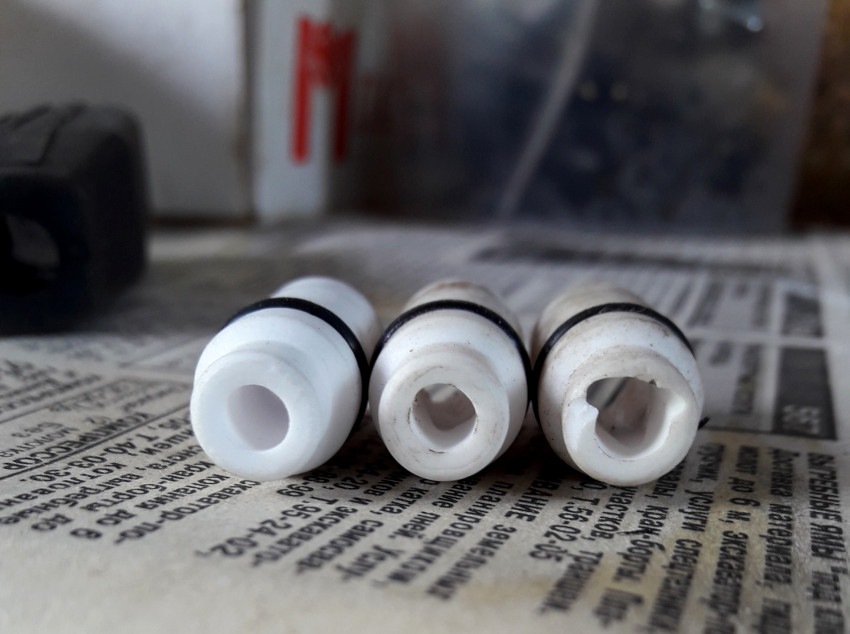

Лучшими материалами для сопел остаются керамика и карбид вольфрама. Проще всего в продаже найти керамические сопла

Постепенно такое сопло начинает похрипывать и свистеть, как ультразвуковой самолет, тем самым показывая, что ему пора на пенсию. Лучшими материалами для сопел остаются керамика и карбид вольфрама. Проще всего в продаже найти керамические сопла.

Также подбирайте размер сопла, учитывая давление, которое необходимо ему для нормальной работы, и производительность компрессора

И если проблем с давлением у компрессора обычно нет (большинство способно свободно выдавать до 8 бар), то вот на производительность нужно обращать пристальное внимание. Ниже представлена приблизительная зависимость диаметра выходного отверстия сопла от производительности компрессора:

  • 2 мм – 0,2 – 0,3 м3/мин.
  • 3 мм – 0,3 – 0,6 м3/мин.
  • 4 мм – 0,6 – 1,2 м3/мин.
  • 6 мм – 0,9 – 1,8 м3/мин.

Исходя из того, что в большинстве случаев мы сначала покупаем компрессор, а только потом уже выбираем пескоструйный пистолет, обращайте внимание на производительность вашего компрессора, чтобы подобрать оптимальный диаметр сопла

Виды аппаратов

На данный момент самыми распространенными считаются следующие типы пескоструйных аппаратов:

Вакуумный. Этот вид пескоструя не самый популярный, их по большей части применяются в различных автосервисах для удаления старой краски. В этом аппарате абразив выбрасывается на поверхность, а затем всасывается обратно чтобы вновь его применить.

Всасывающий. Такая модель пескоструя легко изготавливается в домашней обстановке. Конструкция отличается тем, что песок засасывается из дополнительной емкости и попадает в поток воздуха.

Пневматический. Этот тип пескоструйных установок отличается невероятной мощность, он применяется для очистки больших поверхностей. Собирать такой аппарат мы вам настоятельно не советуем в целях безопасности своего здоровья.

Конструктивные особенности

Чтобы техническая система правильно функционировала, в ней предусмотрены такие приспособления:

  • сопло для подачи песка с керамическим или стальным наконечником,
  • рукоять с курком для управления аппаратом,
  • штуцеры для подключения шлангов, необходимых для подачи сжатого воздуха и песка,
  • шланги для поступающего абразива и нагнетаемого воздуха,
  • заборный патрубок или всасывающий клапан,
  • емкость для песка с выходным отверстием (например, небольшая металлическая бочка или бутылка).

Идеальный вариант – использовать самодельный пескоструй не на открытом воздухе, а в специальной камере, что повысит эффективность работы и снизит расход абразива. Камерой может служить ящик из металлических листов, который сваривают самостоятельно. Большинство моделей заводских камер включают такие элементы:

  • смотровое окно из стекла для контроля процесса обработки материалов,
  • систему освещения,
  • два отверстия для перчаток, в которые ставит руки мастер,
  • решетка снизу камеры и желоб для ссыпания отработанного песка,
  • систему вентиляции для удаления пыли.

Сопло лучше приобрести в готовом виде, а не изготавливать самостоятельно, так оно прослужит дольше. Вручную сделать сопло достойного качества почти невозможно. Компрессор тоже придется купить, либо взять старое устройство, имеющееся в наличии.

1 Принцип функционирования подобной конструкции

Купить пескоструйное устройство можно в специализированном магазине, однако качественная конструкция стоит дорого, а бюджетные варианты чаще всего являются некачественными. Поэтому стоит задуматься о том, чтобы сделать самодельный пневмо пескоструйный пистолет с верхним бачком. Самодельное устройство не лишено недостатков, но их можно перекрыть хорошей производительностью и низкой стоимостью приспособления. При помощи подобного изделия можно самому выполнять различные работы: матировать стекла, удалять ржавчину и т.д.

Чтобы сделать подобную конструкцию, нужно определить принцип ее работы. Устройство функционирует следующим образом: абразивная струя, которая находится под высоким давлением, будет вылетать из пистолета. Результат выполняемых работ зависит от того, какие материалы планируется использовать.

Чтобы соорудить данную конструкцию своими руками, понадобится подготовить маленький компрессор и специальный песок для строительства. Последний элемент можно не покупать, а просеять обыкновенный песок через сито с маленькими ячейками. Качество используемого песка нужно выбирать исходя из поставленных задач

Во время работы с пескоструйным пистолетом важно помнить о технике безопасности

Специальный песок для пескоструйных работ

Понадобится изучить сферу использования пескоструйного устройства и понять, как работает данное изделие

После этого важно определиться с тем, в каких целях будет использоваться изготавливаемая конструкция. Если изделие будет необходимо для декоративной обработки стекла, понадобится соорудить пескоструйную камеру

Если планируется выполнять очистку деталей из металла, то будет необходимо устройство открытого типа.

Самодельное приспособление состоит из нескольких главных элементов: рукоятки с наконечником и двух штуцеров. Перед тем как приступать к сооружению конструкции, понадобится выбрать сопло, через которое будет выбрасываться струя воздуха с абразивным материалом. Данный элемент лучше всего приобрести в готовом виде, нет смысла вытачивать его своими руками, так как очень сложно получить деталь необходимого качества. Говоря о том, как выбрать данную деталь, нужно знать, что чаще всего используются устройства с керамическим соплом.

Далее под сопло следует изготовить корпус пистолета, к которому в дальнейшем будут подсоединяться штуцеры и рукоятка. Самое простое устройство состоит из фитингов, тройников и бутылки из пластика. Также нужен компрессор, от которого к приспособлению будет подводиться сжатый воздушный поток.

Принцип работы и назначение пескоструйного аппарата

Пескоструйный пистолет или иной тип устройства для абразивной обработки, купленный по небольшой цене, чаще всего служит недолго. Основные детали дешевой конструкции быстро портятся, изнашиваются, из-за чего аппарат приходит в негодность. В целях экономии на покупке качественного устройства можно использовать самодельный пистолет, работающий по тому же принципу, что и магазинный.

Абразивный материал (чаще всего обычный мелкий песок) под действием воздуха из потока, создаваемого компрессором, двигается по армированному шлангу к отверстию установки. Он подается через сопло прямо на обрабатываемую поверхность. За счет высокого давления, перемещается песок, его частички действуют с высокой энергичностью и отчищают любые загрязнения. Сама установка с одной стороны подключается к компрессору, с другой – к отдельному бункеру для песка при помощи специальных шлангов.

Кроме чистки поверхностей от загрязнений, пескоструйный пистолет выполняет ряд иных задач:

  • удаление старых покрытий,
  • устранение следов коррозии,
  • матирование стекла,
  • обезжиривание поверхностей.

При использовании аппарата важно уделять внимание качеству песка. Он должен быть мелким, чистым, просеянным через сито с самыми малыми ячейками. При использовании загрязненного песка крупной фракции сопло устройства забивается, и пистолет ломается

При использовании загрязненного песка крупной фракции сопло устройства забивается, и пистолет ломается.

С чего начать процесс изготовления пескоструйного аппарата своими руками

Самое простое, что можно попробовать изготовить своими силами, – пескоструйный пистолет. Этот вариант представляет собой конструкцию с рукояткой, наконечником и двумя штуцерами: один служит для того, чтобы подводить сжатый воздух, второй – для засасывания песка внутрь системы. Если планируется интенсивно эксплуатировать прибор, лучше все-таки приобрести готовый пистолет для пескоструйной обработки. Если же аппарат предполагается применять от случая к случаю, вполне можно попробовать создать конструкцию из предметов, которые находятся под рукой.

Чтобы пользоваться прибором было комфортно, следует начать с выбора сопла для пескоструйного аппарата. Оно представляет собой насадку, через которую выстреливает поток воздуха, смешанный с абразивом. Если имеются навыки работы и нужные инструменты, можно постараться и выточить деталь самостоятельно, но большинство предпочитает покупать готовый элемент, сделанный из карбида вольфрама или бора. В среднем детали рассчитаны на 100 и более часов работы, в то время как чугунных или керамических элементов хватает на 2-3 часа эксплуатации.

В соответствии с размером сопла производится пистолет для пескоструя, к которому затем подсоединяются штуцеры и рукоять. Наиболее примитивная конструкция собирается из нескольких фитингов для водопроводных труб, тройника, а также пластикового бака для песка.

Очень часто для изготовления сопла используют свечи зажигания

В упрощенном варианте в качестве емкости выступает разрезанная пластиковая бутылка, зафиксированная в верхней части конструкции. Подобного рода установку несложно собрать всего за несколько часов. Ход работ будет выглядеть таким образом:

  • в бутылку засыпается песок;
  • пистолет подсоединяется к бутылке;
  • к пистолету подводится сжатый воздух из компрессора.

Пескоструйная камера

Чтобы снизить расход песка, который разлетается в стороны и значительно тратится, можно использовать особую камеру. Ее несложно сделать самому, хотя это и потребует временных и финансовых затрат. Необходимо сварить в виде ящика металлические листы, установить в корпусе стекло для визуализации процесса. Впереди высверливаются 2 дырки, к которым крепятся 2 грубые несъемные перчатки. Дно делается из толстой проволоки или решетки, а под ним располагается пластиковый или металлический желоб для отвода абразива. Пескоструйный пистолет устанавливается внутрь камеры, которую удобнее всего располагать на столе.

Как выбрать

Пескоструйные аппараты отличаются конструкцией и технологией обработки поверхностей, поэтому выбирать аппарат нужно исходя из того, какие типы работ он будет выполнять. К примеру, для малярного цеха лучше всего подходят камерные пескоструйные аппараты. Для автосалона нужен напорный аппарат, который подает абразив под давлением.

Благодаря повышенному давлению напорных аппаратов можно легко справиться очищением хромированных или гальванизированных деталей автомобиля, например — дисков. Напорный аппарат понадобится и при выполнении строительных работ, причем нужно искать аппарат с максимальной емкостью баллонов с абразивом. Инжекционные аппараты подойдут для выполнения работ с чувствительными материалами (дерево, некоторые металлические сплавы).

При покупке пескоструйного аппарата особое внимание стоит обратить на то, какой для него нужен компрессор. В некоторых случаях необходимый для аппарата компрессор стоит в десять или двадцать раз дороже самого аппарата, соответственно его стоимость нужно учесть при выборе

Для работы в помещениях нужно выбирать аппарат с мощным осушителем воздуха.

Из чего делают пескоструйные установки

Изготовить пескоструйную установку можно несколькими способами, но, несмотря на выбранный, вам потребуется определенный перечень материалов.

  • компрессор;
  • трубы и шланги;
  • пистолет, который будет использоваться для покраски;
  • фитинги из сантехники;
  • сопло, кран и бутылка из пластика.

Хороший хозяин хотя бы половину из перечисленного списка хранит в своем гараже или кладовке.

А вот компрессор придется прикупить, но если сравнивать со стоимостью всего аппарата, то — это незначительная трата.

Виды пескоструев

Подбирая необходимую аппаратуру, стоит, прежде всего, определить для чего она будет использоваться. Ответив себе на этот вопрос, вы определитесь с видом пескоструйной установки.

Если она создана для обработки предметов из стекла с целью декора, то параметры пескоструйной камеры зависят от площади поверхности обработки.

Если последующая задача произвести покраску или грунтовку, то следует применить аппарат открытого вида, способный очистить поверхность под вышеизложенные нужды. Но для работы с таким видом оборудования необходимо отдельное помещение.

Еще один критерий, который влияет на выбор разновидности пескоструев – это частота их использования.

Если же вы решили открыть свое дело и поставить работу на поток, то для частого использования необходимо мощное изделие, только так удастся предоставить квалифицированные услуги.

Чем больше времени будет применяться устройство, тем мощнее оно должно быть.

Такое устройство, созданное собственными руками, может быть только двух видов:

1. Напорное , которое предполагает образование воздуха в установке и дозаторе. Из сопла струей вылетает воздух и частички песка.

Скорость струи высокая, что позволяет очистить большой кусок территории за достаточно небольшой промежуток времени.

2. Инженерное предполагает поступление воздуха и песка по двум разным рукавам и их смешивание в наконечнике.

Его проще всего сделать своими силами, но с этой конструкцией перечень предметов, которые можно подвергнуть обработке значительно меньше. Объяснить это можно слабым воздушным потоком с абразивом.

Делаем простую установку в домашних условиях

Пескоструйная установка самая простая, представлена двумя компонентами такими как сопло и ручка со штуцером. В один попадает воздух, а во второй песок.

Если вы хотите, чтобы наконечник для выброса струи воздуха и песка не износился и служил долго, то стоит подобрать соответствующий материал.

Самый надежный вариант — карбид вольфрама или бора. Он стоек и продержится при непрерывной работе несколько десятков часов.

Куда быстрее сотрутся чугунные или керамические материалы, хоть они и обойдутся дороже, тогда зачем же платить больше?

Определившись с наконечником, приступаем к формированию корпуса пистолета, который затачивается под них. Емкостью для абразива прекрасно прослужит пластиковая бутылка, которая должна быть закреплена сверху.

Конструкция готова, но без компрессора она не заработает, поэтому завершающий этап – его подсоединение. Он же и будет отвечать за подачу воздуха.

Принцип работы устройства – поступающий воздух оказывается сразу же в бутылке, а затем в тройнике. Смешавшись с абразивом, смесь направляется в верхнюю часть тройника.

Если хотите контролировать количество абразива в воздухе, стоит приделать соответствующий краник. Собрать аппарат удастся всего за час при условии наличия всех составляющих и подручных материалов.

Как установить пескоструй на «Керхер» и другие альтернативные варианты изготовления

Изобретатели, которые любят самостоятельно собирать инструменты из подручных средств или других приборов, предлагают в работе использовать самые различные материалы. Таким образом, им удается изготавливать устройства разных видов, например, пескоструйный пистолет с мешком для сбора песка, позволяющий применять абразив несколько раз подряд, или разнообразные аппараты рециркуляционного типа. При этом зачастую в работе используются приборы, предназначенные совсем для других целей.

Одним из хороших примеров является самодельный пескоструй, изготовленный на основе мойки высокого давления. Чаще всего для работы берется оборудование фирмы «Керхер». В итоге получается собрать беспылевой пескоструйный аппарат, позволяющий эффективно очистить даже сложные загрязнения.

Мойка в процессе работы создает высокое давление воды, при этом актуально, что расход жидкости – минимальный. Для того чтобы получить эффективно работающую беспылевую установку, потребуется собрать пескоструйную насадку на выходную трубу. Помимо этого, понадобятся и другие комплектующие:

Одним из вариантов самодельного пескоструя, является устройство изготовленное на основе мойки высокого давления

  • самодельное или керамическое сопло;
  • качественный армированный шланг;
  • узел для смешивания, можно использовать обыкновенный тройник, главное – выбрать деталь нужно диаметра;
  • блок регулировки подачи, который представляет собой цилиндрический дозатор;
  • труба для забора песка, дополненная трактом подачи воздуха в закрытую емкость с абразивом.

Готовый пескоструй водяного типа из мойки будет работать по эжекторной системе. В этом случае вода под высоким давлением в процессе быстрого прохождения сквозь блок смешивания создает вакуум в узле подачи абразивного материала. После этого песок вместе с водой выбрасывается под высоким давлением.

Среди особенностей использования подобного прибора можно выделить следующий момент: несмотря на небольшой расход воды, абразив подается очень интенсивно. Это позволяет не только чистить поверхности, но и матировать стекла.

С помощью пескоструя изготовленного из «Керхера»можно не только чистить поверхности, но и матировать стекла

Как сделать инструмент из продувочного пистолета и краскопульта

Другой вариант – пескоструй из продувочного пистолета, отличающийся высокой эффективностью, но при этом небольшими габаритами. Особенно прибор ценится автолюбителями, занимающимися кузовными работами. Для изготовления подготавливают следующие детали:

  • продувной пистолет пневматического типа;
  • тройник для сантехнических работ;
  • шаровый кран, при помощи которого будет регулироваться подача абразива;
  • выходное сопло с прижимной гайкой.

В качестве резервуара для абразивного материала подойдет легкий баллон от огнетушителя или даже обыкновенная пластиковая бутылка. После соединения всех деталей прибор подключается к компрессору.

На основе краскопульта также можно изготовить пескоструйный аппарат

Еще один популярный вариант изготовления заключается в использовании в качестве основы краскопульта. Помимо него, следует подготовить и другие элементы:

  • рукоятку, оснащенную механизмом подачи воздуха;
  • клапан для смешивания, который берется из пистолета-краскопульта;
  • емкость для абразива;
  • тройник;
  • шаровый кран-регулятор.

Начать работу необходимо с проточки пистолета краскопульта, чтобы была возможность использования сопла нужных размеров. После подготовки детали к пистолету подсоединяется тройник для смешивания. В конце крепятся шланги, обеспечивающие поступление и циркуляцию. Пуск подачи абразива осуществляется при помощи кнопки курка. Объема маленького резервуара хватит для очистки небольших деталей или поверхностей на протяжении получаса.

Следуя инструкциям, можно создать мощный пескоструй для масштабных работ или сделать устройство попроще. В этом случае все зависит от навыков и деталей, которые имеются в наличии. Перед выбором конкретной конструкции лучше сразу определиться с фронтом работ, которые планируется решать при помощи прибора.

Изготовление пескоструйной камеры

Перед тем как приступить непосредственно к сборке, необходимо учесть ряд факторов: составить грамотный чертёж и описание (один из вариантов будет представлен ниже), подобрать все необходимые компоненты и определиться с местом расположения.

Всегда хочется, чтобы пескоструйная камера своими руками была, как можно больше, но это потянет за собой ряд последствий: нужна более мощная вытяжка, а также более прочные материалы для корпуса.

Пескоструйная камера представляет собой металлический ящик, в котором имеются:

  • отверстия для перчаток;
  • смотровое окно;
  • отверстия для подвода шланга для пистолета;
  • вентиляционные отверстия;
  • смотровое окошко;
  • решётка-днище, на которой будет лежать обрабатываемая деталь;
  • бункер для сбора отработанного абразива и мусора.

Порядок сборки

Порядок сборки пескоструйной камеры включает в себя несколько этапов

Важно соблюдать их последовательность, в противном случае это может создать некоторые неудобства и затянуть сборку.Из материала понадобится уголок с полочкой 25-32 мм, оцинковка толщиной 0,5 мм, ударопрочный пластик, заклёпки

Порядок изготовления таков:

  1. Нарезаем уголки согласно заранее подготовленному чертежу.
  2. При помощи сварки собираем из них каркас.
  3. Крепим в качестве дна армированную сетку, на которой будет располагаться обрабатываемая деталь. Сетка должна быть прочной, чтобы выдержать тяжёлые изделия.
  4. Делаем освещение с двух верхних углов, чтобы не было теней. Это позволит работать с большим комфортом. Освещение должно быть достаточно яркое, так как внутри будет много пыли. Стоит помнить небольшую хитрость, если выбрать белый свет, например, неоновые лампы, при данном спектре обзор будет существенно ухудшаться. Лучше использовать жёлтый, например, лампы накаливания, или светодиодные с подходящим спектром. Принцип такой же, как в противотуманках, благодаря которым можно что-то различить в плохую погоду.
  5. На герметик садим заранее вырезанные листы металла. Необходимо, чтобы одна из стенок могла открываться для закладывания и извлечения детали и обслуживании камеры изнутри.
  6. Дополнительно крепим металл к уголкам заклёпками.
  7. При помощи ножниц в металле вырезаем необходимое отверстие для рукавиц вентиляции.
  8. Смотровое стекло для безопасности лучше сделать из ударопрочного пластика, чем из стекла, так как, возможно, в камере будут использоваться абразивы (не только песок, но и металлические шарики).
  9. Камеру нужно оснастить мощный вытяжкой (чем мощнее, тем лучше, минимум 1500л в минуту).

Техника безопасности

Использование пескоструйной камеры, как и пескоструя без неё, требует соблюдения всё тех же мер безопасности

Важно надеть защитные очки, а в случае с пескоструйной камерой достаточно только респиратора. Обязательно необходимо полностью закрытый костюм и закрытая обувь. Также важно помнить о безопасности окружающих

Желательно, чтобы камера была установлена в отдельном помещении, где не будут находиться посторонние

Также важно помнить о безопасности окружающих. Желательно, чтобы камера была установлена в отдельном помещении, где не будут находиться посторонние

Мы увидели, что сделать пескоструй своими руками не так уж и сложно. Достаточно иметь определённые навыки и большое желание. Благодаря таким усилиям можно сэкономить немало средств и сделать достойный аналог заводских вариантов.

Пескоструйная камера станет отличным помощником и дополнением вашему аппарату, так как благодаря ей выполнение поставленных задач станет менее вредным для здоровья, более комфортным и, соответственно, продуктивным.

Основные компоненты пескоструйного аппарата

Самодельный пескоструй собирается на базе типовых схем, различающихся способом подачи песка на загрязненную деталь. Несмотря на имеющиеся конструктивные различия, узлы для обоих вариантов одни и те же:

  • компрессор – устройство для нагнетания воздушной массы;
  • ресивер, необходимый для создания необходимого запаса воздуха;
  • бак для абразива;
  • пистолет – основное приспособление, предназначенное для подачи абразивной смеси на очищаемую поверхность;
  • шланги.

Аппарат независимо от схемы сборки формирует совместный выходящий поток воздуха и абразива. При сборке по напорной схеме песок под воздействием давления поступает в выходной патрубок, в котором осуществляется его смешивание с поданным от компрессора воздухом. Для образования вакуума в канале поступления абразива в эжекторных аппаратах используется эффект Бернулли. Песок подается в зону смешения под действием только атмосферного давления.

Читать также: Галогеновые лампы преимущества и недостатки

Существование множества вариантов схем изготовления пескоструя объясняется возможностью его создания из находящихся под рукой материалов, часто кажущихся ненужными. Для понимания сути процесса достаточно рассмотреть общие принципы сборки.

Альтернативные методы изготовления пескоструйного аппарата

Существуют разные варианты создания пескоструев, которые можно применять в условиях домашней мастерской.

Из мойки высокого давления

Аппарат для чистки песком можно соорудить из минимойки типа «Керхер» или устройства иной марки. Мойка для машины создает большое давление воды при малом расходе, поэтому прекрасно подходит для изготовления аппарата

Важно применять самый мелкий песок равномерной дисперсии, например, хорошо просеянный речной

Чтобы сделать пескоструй, надо собрать насадку для выходной трубки автомойки. Следует докупить такие комплектующие:

  • керамическое сопло;
  • шланги армированные;
  • дозатор цилиндрического типа;
  • блок смешивания (тройник нужного диаметра).

Вместо воздуха за подачу песка в данном пескоструйном аппарате будет отвечать вода. Жидкость под давлением станет проходить через блок смешивания, создавать вакуум в шланге подачи абразива. В результате песок начнет выбрасываться с большой силой и выполнять шлифовку, полировку, очистку, матирование поверхностей.

Из продувочного пистолета

  • сантехнический тройник;
  • кран шаровый для регулирования подачи песка;
  • выходное сопло с прижимной гайкой;
  • пластиковая бутылка в качестве емкости для песка.

После соединения деталей нужно подключить пистолет к компрессору и провести пробную пескоструйную очистку, засыпав предварительно песок в бутылку и регулируя интенсивность работы при помощи курка.

Из краскопульта

Для создания пескоструя этого типа потребуется простой краскопульт-распылитель, а также:

  • шаровый кран-регулятор;
  • тройник сантехнический;
  • шланги армированные;
  • компрессор.

Для сборки устройства надо проточить пистолет краскопульта под сопло нужного размера, установить два шланга (для циркуляции воздуха и подачи абразива) и подключить компрессор. Пуск подачи песка будет осуществляться при простом нажиме курка краскопульта.

Из газового баллона

Пескоструй напорного типа из баллона – одна из самых простых, но надежных конструкций, которую можно сделать самостоятельно. Надо подготовить такие комплектующие:

  • шаровые краны – 2 штуки;
  • баллон газовый небольшого размера;
  • труба для создания воронки на баллон;
  • тройник сантехнический;
  • рукава 14 и 10 мм для подачи воздуха и песка и штуцеры к ним;
  • хомуты для крепления рукавов;
  • ФУМ-лента.

Из баллона удаляют все содержимое, очищают его изнутри с помощью подходящих моющих средств. Сверху баллон спиливают болгаркой в соответствии с диаметром купленной трубы. Внизу делают еще одно отверстие для соединения с краном.

Следующим этапом устанавливают кран, приваривая регулятор или накручивая через трубку-переходник. Присоединяют тройник, смесительный блок, уплотняют резьбу ФУМ-лентой. На вентиль баллона накладывают кран, затем тройник. Для удобства перемещения аппарата приваривают колесики, а для улучшения устойчивости – опоры из уголков, арматуры.

В окончание работы соединяют трубки для подачи воздуха и песка – ставят штуцеры на тройник и вентиль газового баллона, при этом располагая рукав на 14 мм между смесительным блоком и тройником. Компрессор подсоединяют к свободному ответвлению тройника, а на третий конец монтируют шланг для песка.

Из огнетушителя

Данная установка собирается аналогично огнетушителю. Чтобы загерметизировать верхнюю часть, нужно заранее создать заглушку при помощи токарных станков. На заглушку следует надеть резиновое кольцо-уплотнитель, вкрутить его в горловину огнетушителя. Это отверстие подойдет для засыпания песка. Далее надо просверлить дырки на корпусе у верха и в днище, предварительно зачистив эти зоны от старой краски. На дно можно приварить ножки из труб, арматуры. После установки тройников и шлангов можно будет использовать пескоструй по назначению.
