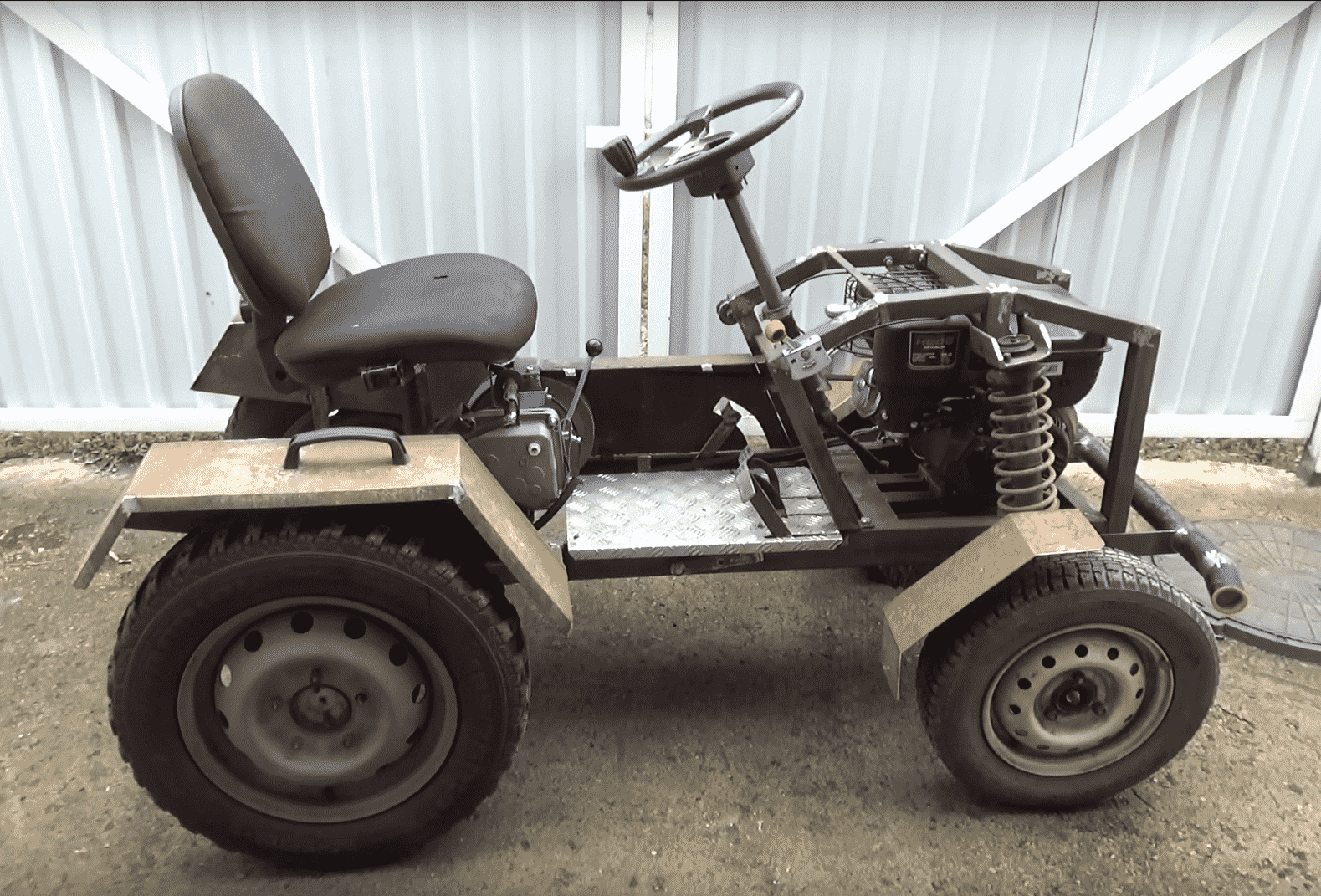

Минитрактор из мотоблока своими руками

Подбирая комплект для переделки, можно взять заводские запчасти. Но это не подойдет для тех, кому нужна переломка 4х4 с существенной экономией.

Для самодельных тракторов следует приобрести:

  • набор инструментов и сварочное оборудование;
  • швеллеры, металлические трубы;
  • дрель с разными сверлами;
  • метизы и другие крепежи;
  • болгарку.

Чтобы правильно переделать мотоблок, необходимо подготовить два дополнительных колеса, кресло, навеску, педали, рулевой механизм

Важно правильно подобрать мотоблок, остановив свой выбор на достаточно мощных агрегатах. Это позволит получить производительный минитрактор, который сможет выполнять все сельскохозяйственные функции

Создание рамы

При использовании двух небольших рам, вы получите специальную ось, которая соединена шарнирами и может двигаться. Это позволяет колесам лучше осуществлять контакт с грунтом и не перевешиваться при проезде по неровному грунту.

  • Поперечные лонжероны продольного типа нужно нарезать болгаркой и соединить сваркой или другими крепежными элементами.
  • Соединения из болтов закрепляют проваркой швов для более высокой надежности.
  • К одному из концов рамы монтируют крепление для навесного оборудования, приваривают фаркоп для прицепа.

Правильная установка ходовой части

Когда к раме было прикреплено приспособление для навесного оборудования, на ее оба конца нужно прикрепить ось. К задней крепят те колеса, которые были в комплекте с вашим мотоблоком, но вот на переднюю подбирают колеса с глубоким протектором, которые можно купить или снять со старого автомобиля.

Для создания качественной ходовой части нужно приобрести тормозную систему со ступицами, рулевое колесо, рулевую тягу и колонку, редуктор.

Этапы крепления передних колес:

  • Выберите стальную профильную трубу, которая будет равна толщине передней оси трактора.
  • К торцам этой трубы привариваются колесные ступицы.
  • Конструкцию нужно прикрепить в центре передней части рамы.
  • Закрепите рулевые тяги и выровняйте их с редуктором.
  • Далее на раме зафиксируйте редуктор.
  • Подберите рулевое колесо, установите его, а затем штангу.
  • Проведите регулировку рулевой колонки.

В некоторых случаях тракторная подвеска комплектуется пружинным амортизатором, что позволяет с более высоким удобством работать с техникой.

Для установки и закрепления задней оси понадобятся подшипники. Далее ее оборудуют шкивом, с помощью которого запускаются вращающиеся узлы конструкции и действуют на ее колеса.

Правильная установка мотора с гидравликой

Как правило, мотор должен находиться в передней части рамы, что позволит делать трактор более устойчивым и поддерживать его равновесие.

Там, где будет расположен мотор, нужно установить систему крепления, дополнив ее натяжными ремнями.
Монтируют ременную передачу, которая нужна для привода в движение задних колес

При этом важно следить, чтобы ремень раздаточной корбки был расположен в одной плоскости с ремнем, который находится на задней оси минитрактора. Ременную передачу следует покрыть защитным чехлом.
После этого на трактор устанавливают гидравлический подъем, состоящий из масляного бака и насоса, распределителя, гидроцилиндра

Систему соединяют шлангами.
После этого на технику устанавливают кресло, фары и габариты.

Электрооборудование и тормозная система

  • Сначала нужно определить место установки педали тормоза, после чего монтируется крепление для нее и основной тормозной цилиндр.
  • Затем тормоза крепят к тормозным барабанам (находятся на передних колесах) с помощью шлангов.
  • Тормозную систему нужно проверить на герметичность, а также пересмотреть чертежи, что позволит избежать ошибок при ее монтаже.

Полноприводный трактор требует установки электрооборудования и вывода датчиков на приборную панель. Необходимы показатель охлаждения жидкости, датчик уровня топлива и давления масла, замок зажигания.

Дополнительно можно установить навес и обшивку, что сделает работу с техникой более комфортной. О том, как правильно собирать минитрактор, можно просмотреть на видео.

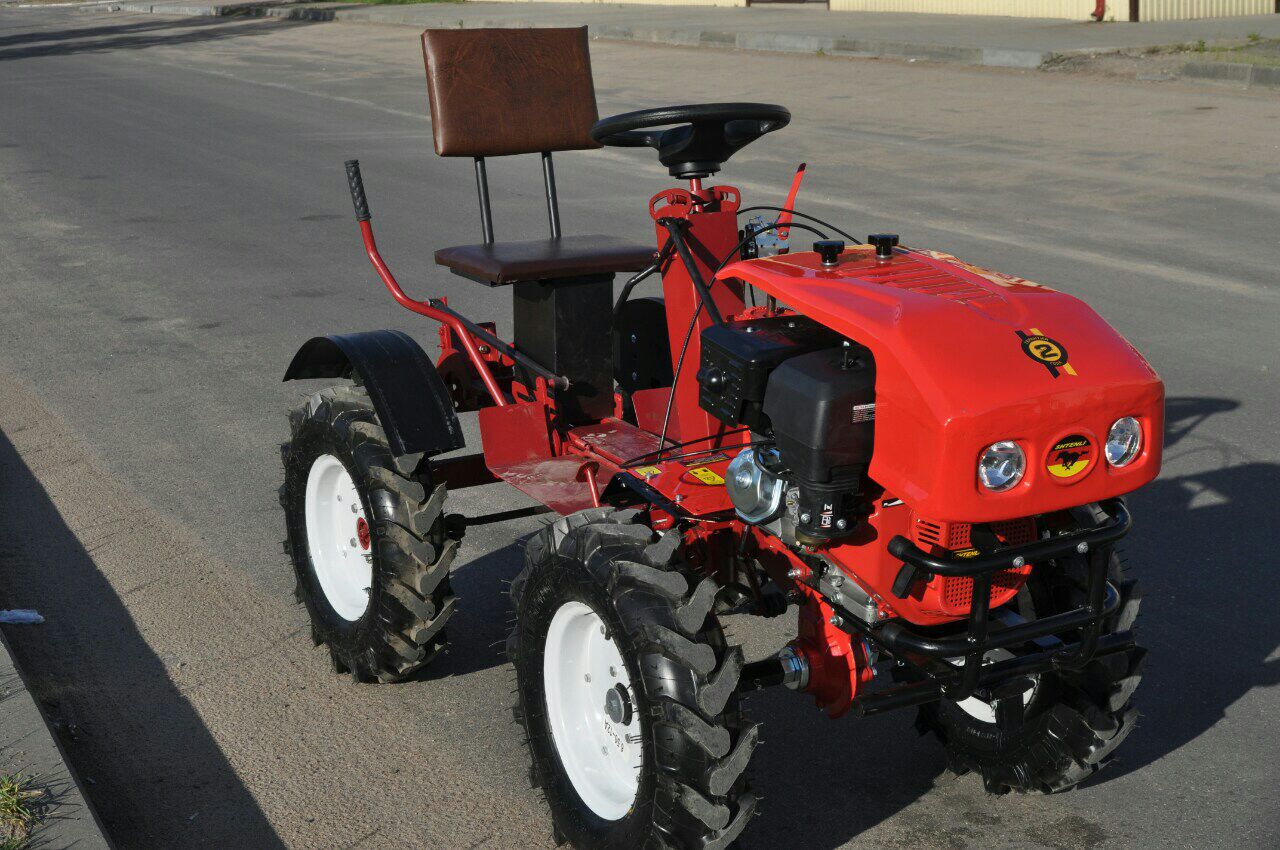

Делаем минитрактор из мотоблока «Нева» своими руками

Сделав минитрактор из мотоблока «Нева» своими руками, Вы сведет к минимуму затраты времени и усилий, результатом которых будет появление отличного приспособления, чтобы выполнять всю работу на приусадебном участке. Дополнительно к адаптеру можно докупить: плуг, окучиватель, борону и другие приспособления.

Для создания минитрактора из мотоблока «Нева» потребуются следующие компоненты: сам мотоблок, металлические трубы, уголки, листы; два колеса; сварочный аппарат; сиденье для водителя; комплект инструментов.

Пошаговый процесс модернизации мотоблока в минитрактор

Шаг 1. Разрабатываем конструкцию кинематической схемы. Главное в этой схеме — равновесие конструкции, чтобы дополнительные нагрузки не разрушили будущую технику. Эта схема разрабатывается самостоятельно, или же можно использовать готовую схему, с кинематическим изображением минитрактора.
Шаг 2. Изготавливаем раму из уголков и труб

Во время изготовления рамы важно продумать расположение вилки с втулкой, которые обеспечивают поворот прицепа.
Шаг 3. Изготавливаем кузов

Для кузова отличным материалом изготовления будет стальной лист. Высота бортов кузова не должна превышать 30 см.
Шаг 4. Устанавливаем сиденье для водителя.
Шаг 5. Устанавливаем навесное оборудование.
Шаг 6. Проверяем работоспособность изготовленного минитрактора.
Шаг 7. Производим покраску.

Один из таких вариантов, по созданию минитрактора, мы рассмотрим на примере мотоблока «Нева МБ-2с 7,0 PRO». На этом мотоблоке установлен двигатель Subaru EX 21D. Если произвести вспашку приусадебного участка таким мотоблоком, то потом в течении недели будет трудно разогнуться. Во избежание таких последствий переоборудуем мотоблок в минитрактор.

Поскольку у двигателя SUBARU отсутствует выход 12в, то фары установлены для декора. Чтобы их задействовать нужно установить блок батарей или аккумулятор. При вспашке земли не замечается несовершенство и неудобство этой техники. Тестировался этот минитрактор на тяжелой для вспашки земле. И хотя при создании трактора его тяговые характеристики подвергались сомнению, испытания прошли очень успешно.

Также большой плюс этой машины в том, что водитель и передняя часть минитрактора являются дополнительным грузом, что помогает приводным колесам лучше сцепляться с землей. Установленные рычаги: рычаг газа — справа, рычаг разблокировки полуосей — слева. Для подъема навески используется звездочка, диаметром 150 мм. Выводится велосипедной цепью на рычаг или ручной домкрат.

Установленные колеса от «Волги», были найдены на свалке, предварительно почищены от ржавчины и покрашены. Расположение педалей подобно автомобильным: правая педаль — тормоз, левая педаль — сцепление. Скорости переключаются при помощи рычага. Установлены колодочные тормоза, взятые от мопеда «Рига-7».

Принцип работы педали сцепления такой же, как у мотоблока: при нажимании минитрактор едет, если отпустить — то останавливается. К рычагу левого подлокотника выведен трос, который разблокирует оси. Он используется при необходимости поворота. Особые нюансы при поворотах направо или налево отсутствуют. В правом подлокотнике размещен рычаг газа. Рычаг подъема навески располагается под сиденьем.

Износ ремня привода на редукторе такой же как у мотоблока. Сумма веса водителя и передней части трактора равна 100-110 кг, что удерживает перед минитрактора от поднимания при заглублении плуга. Величина обрабатываемой колеи сохраняется с мотоблочной — 630 мм. Проблемы с устойчивостью возникают, если вспашка уходит на глубину более 20 см.

Виды сменных насадок для культиватора

Культиватор для мототрактора можно оборудовать различными насадками.

Они делятся на несколько видов:

лапы – необходимы для вспашки грунта с одновременным удалением сорняков. Существует несколько видов этих насадок. Долотообразные приспособления предназначены для рыхления почвы на глубину до 15 см. Стрельчатые универсальные лапы используются для сплошной или междурядной вспашки грунта на глубину до 14 см. Приспособления этого типа хорошо справляются с измельчением земли и срезанием сорняков. Односторонние плоскорежущие лапы предназначены исключительно для срезания крупных сорных растений;

  • боронки – насадки этого типа используются для обработки грунта между рядами и в защитных зонах;
  • подкормочные ножи – применяются для рыхления грунта в междурядьях и одновременной заделки в грунт удобрений. Максимальная рабочая глубина составляет 16 см;
  • игольчатые диски – предназначены для разрушения земляной корки и уничтожения сорняков. Глубина обработки составляет 4 см, а сдвиг грунта – 1–2 см;
  • окучники – эти насадки применяются для нарезки гребней и уничтожения сорняков в междурядьях. Максимальная глубина обработки – 16 см:
  • арычники-бороздорезы – используются в целях подготовки борозд для дальнейшего полива. Глубина борозд не превышает 20 см.

Все сменные насадки фиксируются на стойках культиватора посредством болтового соединения. Для продления сроков эксплуатации оборудования следует регулярно очищать его от сорняков и избегать контакта со слишком влажной почвой.

https://youtube.com/watch?v=igXD7rJqtYU

Несколько слов об изготовлении минитракторов

Мини-трактор своими руками можно сделать разными способами. В основном это зависит от того, какой из мотоблоков будет взят за основу. Однако есть стандартный вариант, который используется чаще.

В этом варианте мотоблок будет размещен на специально подготовленной раме, изготовленной самостоятельно. По качеству тормозов будет жигулевский барабанный механизм. Еще можно получить рулевую рейку от Жигулей. А для разблокировки дифференциала следует установить ручку возле руля, что уменьшит неудобства, возникающие при прохождении поворотов.

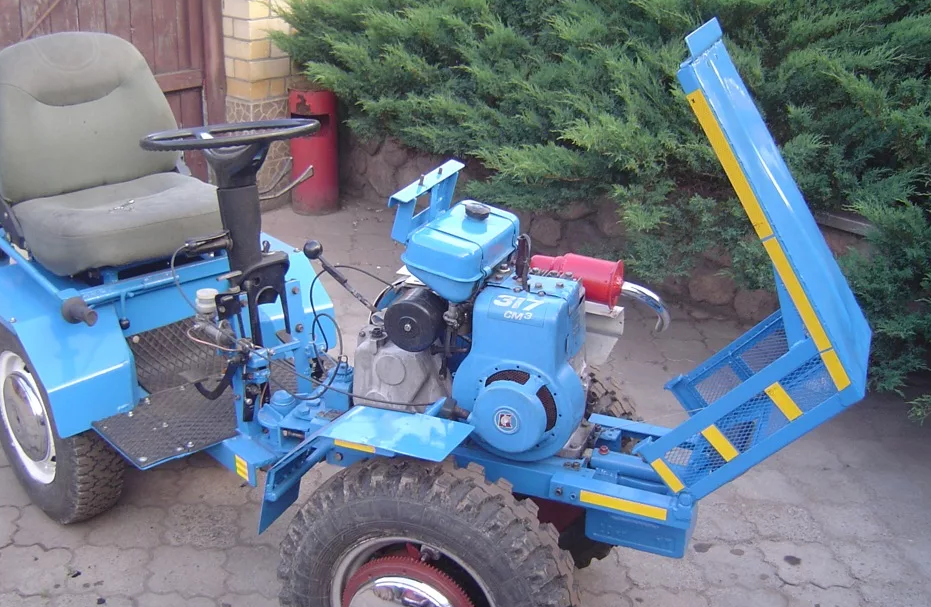

самодельный минитрактор из мотоблока и подручных материалов

1.1 Минитрактор из мотоблока МТЗ

Один из самых простых способов купить трактор — собрать мотоблок МТЗ 05. Этот мотоблок оснащен двухцилиндровым дизельным двигателем. Во время работы нагрузка уходит на фронт, что значительно усложняет рабочий процесс. Однако эту проблему можно исправить следующим образом:

  • перевести мотоблок в режим косилки;
  • полностью разобрать переднюю площадку;
  • используйте болты для замены подножки на передние колеса (подходящие для мотоцикла) и рулевое колесо;
  • к верхней части каркаса прикрепить регулировочную тягу, что добавит конструкции дополнительной жесткости;
  • затем с помощью электросварочного аппарата прикрепите сиденье водителя к платформе в том месте, которое вы сочтете подходящим;
  • приварить дополнительную площадку под аккумулятор и гидрораспределитель сварочным аппаратом возле двигателя;
  • установить в задней части устройства дополнительную стальную раму, которая необходима для водопровода;
  • установить ручник на переднее колесо.

1.2 Минитрактор из мотоблока Каскад

Водопад — один из главных мотоблоков на рынке сельхозтехники России. Имеет 4-ступенчатую коробку передач (две передние передачи, две задние передачи), усиленный цепной редуктор, двигатель ДМ с карбюратором К-946 и бак на 4,5 л. Расход топлива по паспорту — 2,7 литра в час.

Минитрактор от мотоблока работает с любым аксессуаром

Многие владельцы данного агрегата предпочитают использовать его для переоборудования мотоблока в минитрактор. При этом замена мотоблока Каскад на минитрактор занимает совсем немного времени и сил, особенно при наличии адаптера с сиденьем. Если по тем или иным причинам не получается купить переходник, можно сделать мотоблок Каскад.

1.3 Минитрактор из мотоблока ОКА

Построив трактор из мотоблока ОКА, вы внесете огромный вклад в уход за почвой, поскольку сократятся время и усилия, затрачиваемые на подъемные и другие виды земляных работ. Также такой трактор, как и мотоблок, может оснащаться разнообразным съемным оборудованием: бороной, плугом, граблями, косилкой, дышлом и другим.

Для изготовления самодельных тракторов из мотоблоков часто требуются следующие детали и инструменты:

  • сварочный аппарат;
  • набор инструментов;
  • уголки, листы и трубы из прочного металла;
  • два колеса (подходят для мотоциклов);
  • сиденье для водителя.

1.4 Мини-трактор из мотоблока Салют

Двухколесный трактор Салют подходит и для постройки собственного минитрактора. Этот блок является цельным, так как ручки можно поворачивать на 180 градусов. Надежное движение обеспечивают 2 цельнолитых колеса с резиновыми шинами. Захват фрезы Салют составляет 80 и 105 см. Что касается приводной части, то у Салюта может быть несколько вариантов 4-х тактных двигателей, при этом производители двигателей также различаются.

Рама для установки мотоблока

Этот агрегат оснащен ременной передачей двигателя от коробки передач, при этом, в отличие от других моделей, у Салюта 2 ремня, что снижает проскальзывание ремня, а также увеличивает крутящий момент, передаваемый на приводной вал, и срок службы.

Необходимые расходные материалы, детали и запчасти

Чтобы понять, какие компоненты необходимы для создания машины, нужно знать, какие компоненты в него входят. Это важный аспект, позволяющий сразу купить нужные элементы и позволит избежать лишних трат.

Так, должны быть:

  • рама – изготавливается из любого вида металла;
  • устройство для поворотов;
  • тормоза;
  • сидение;
  • металл, необходимый для обшивки кузова;
  • сцепка — помогает подключить другое оборудование.

Данные компоненты купить не сложно: их много в местах разборок автомобилей или на пункте приема металлолома. Но к выбору данных комплектующих подойти следует ответственно. Часто они уже не новые, поэтому надо тщательно их осмотреть на предмет отсутствия повреждений. В случае дефектов, самодельный агрегат будет работать неправильно.

Порядок сборки самодельного трактора

Производство минитрактора выглядит следующим образом: согласно чертежу свариваются стальные профили и листы, образуя каркас будущего трактора. Это, собственно, и кузов машины. Кроме того, на нем установлено оборудование его «внутренних органов»: двигатель, трансмиссия, ходовая часть.

При установке и фиксации этих деталей крайне важно проводить все работы правильно и в полном соответствии с чертежами. После установки этих ответственных частей минитрактора следует добавить глазурь на торт: установить сиденье, руль, ножки и поворотники, если вы собираетесь ездить по дорогам

Обычно в последнем пункте нет необходимости, но вы можете улучшить свою технику.

Агро

Однако стоит учесть некоторые особенности мотоблоков, которые проявятся при использовании минитрактора из него. Итак, мотоблоки Агро отличаются таким недостатком, как слабые осевые дуги.

Конечно, для самого мотоблока это совершенно незаметно, но для конструкции минитрактора это может иметь решающее значение, особенно если вы хотите перевозить тяжести на собственном оборудовании.

Как сделать тракторы мини-мотоблоков разных моделей?

Из мотоблока Зубр

Если вам нужен минитрактор большой мощности, в качестве базы лучше всего подойдет мотоблок Зубр. Чертежи, которые помогут вам создать небольшой трактор, предполагают использование тех же деталей, что и в предыдущем варианте.

Технология изготовления данного вида техники идентична таковой для мини-трактора сельскохозяйственного базирования.

Как сделать своими руками из мотоблока Нева

Если не хотите тратить много денег на изготовление самодельной техники, можно использовать мотоблок Нева МБ 1 в качестве базы (как сделать снегоочиститель из этого мотоблока смотрите здесь, как и как сделать переходник на мотоблок Нева своими руками, чертежи и размеры) Вы можете купить этот вид мотоблока за копейки, и после обработки он превратится в незаменимого помощника в хозяйстве.

Единственное, что подобрать подходящие новые запчасти для этого будет сложно, так как мотоблоки МБ 1 имеют некоторые конструктивные особенности.

Переломка из мотоблока Каскад

Если вы хотите использовать новый мотоблок, но покупаете его за небольшие деньги, один из лучших вариантов — Каскад.

К тому же покупка МТЗ 05 будет очень выгодной.

Культиватор из мотоблока Кентавр

Тем, кто ценит маневренность, мощность и способность выполнять широкий спектр работ, можно также порекомендовать мотоблок Centaur. Однако следует учитывать, что это довольно дорогое удовольствие. Но этот фундамент для минитрактора смело можно назвать одним из лучших, ведь он будет работать как часы.

Мотоблоки «Ока» часто используют как исходное сырье для изготовления минитракторов своими руками.

Для производства минитрактора подойдет и мотоблок Салют С.

Здесь специально подобраны мотоблоки отечественного производства, так как они дешевле зарубежных аналогов. Вряд ли вам захочется тратить лишние деньги на продукт, который все равно будет модифицироваться и улучшаться. Поэтому вышеперечисленные модели идеальны в качестве основы.

Этапы сборки

Начинать сборку необходимо с основы, а это, конечно, рама. Необходимо строго по уровню заранее отмерянные и разрезанные куски метала. Для жёсткого крепления и исключения любого люфта их скрепляют при помощи сварочного аппарата. Можно использовать обычные болты, но реализовать крепление такого типа более сложно и требует больше расчётов.

Купив готовые ступицы, в комплект которых входят и тормоза, вы сэкономите себе много времени и сил на допустимые ошибки. А уже прикрепить их не составляет большого труда: к трубе достаточной прочности и обрезанной по размеру на концах крепятся ступицы.

Труба крепится к раме через высверленные отверстия, далее крепятся рулевые тяги, тормоза. А в конце устанавливается рулевая колонка.

Для задней оси на заготовленную трубу устанавливаются запрессованные подшипники во втулки. Ось, для получения крутящего момента, подсоединяется через шкив со двигателем. Колёса, в зависимости от мощности устройства, можно использовать и от небольшого автомобиля. Если мощность небольшая и обрабатываемая площадь будет небольшой, то можно использовать и отдельно продаваемые колёса с внутренней камерой небольшого диаметра.

Большое значение имеет и эргономика рабочего места самого водителя. Сидение и комплекс управления в нём, а также само нахождение на транспорте, должно быть максимально удобным. А, значит, есть необходимость в проектировании:

  • сидения;
  • амортизации сидящего;
  • расположение рулевого колеса;
  • простота и доступность управляющих рычагов.

Чтобы сделать работу на мотоблоке максимально комфортной и избежать дополнительных стрессовых гипотетических моментов, устройство можно и модифицировать по собственному индивидуальному усмотрению, а это:

  1. Защитные щитки или полноценная кабина для защиты от внешней среды;

  2. возможность разбирать узлы в полевых условиях;
  3. универсальность креплений, для упрощения поиска запчастей и модификаций;
  4. расчёт рулевой тяги;
  5. низкий центр тяжести.

Конечно, сделанный самостоятельно минитрактор на базе мотоблока будет по надёжности и соотношении оптимальности конструкции уступать заводским экземплярам, но по стоимости владелец такого проекта может самостоятельно варьировать стоимость комплектующих, а также подстраивать под исключительно субъективные, а, возможно, и нестандартные нужды.

При должной сноровке, терпении и усердии практически каждый фермер, а также простой любитель сможет соорудить такую вещь, вложив, конечно, при этом необходимую сумму денег в материал и сам блок.

Самодельная фреза гусиные лапки, для мотоблока

Это цельносварная не разборная стальная фреза, что придает ей значительно большую прочность, чем у обычных культиваторных фрез. Самодельная фреза гусиные лапки, для мотоблока показывает большую эффективность и успешно используется при вспашке твердой почвы. Ее можно агрегатировать практически с любым мотоблоком или мотокультиватором с подходящим диаметром оси.

Фрезу«гусиные лапки» очень хорошо использовать при вспашке земли под посадку картофеля, особенно если грунт твердый с крупными комьями земли, либо когда для профилактики от жука колорадского, проволочника и других огородных вредителей нужно ускоренно вспахать огород «в зиму».

«Гусиные лапки» продаются как правило не заточенными, и многими огородниками, которыми уже испытаны эти фрезы, рекомендуется затачивать их для более легкой и быстрой вспашки.

Ниже приведены чертежи самодельной фрезы «гусиные лапки2 с диаметром 520 мм., захватом 1250 мм., общим количеством лучей 30 шт. по 3 шт. на секцию. Луч крепится к катушкам на болтах.

При вспашке почвы такой фрезой она разрыхляется и поднимается на глубину в среднем от 40 до 100 мм., в зависимости от влажности.

https://youtube.com/watch?v=r03_gu8j13Q

https://youtube.com/watch?v=c9649IKGpPI

Пошаговая инструкция по изготовлению

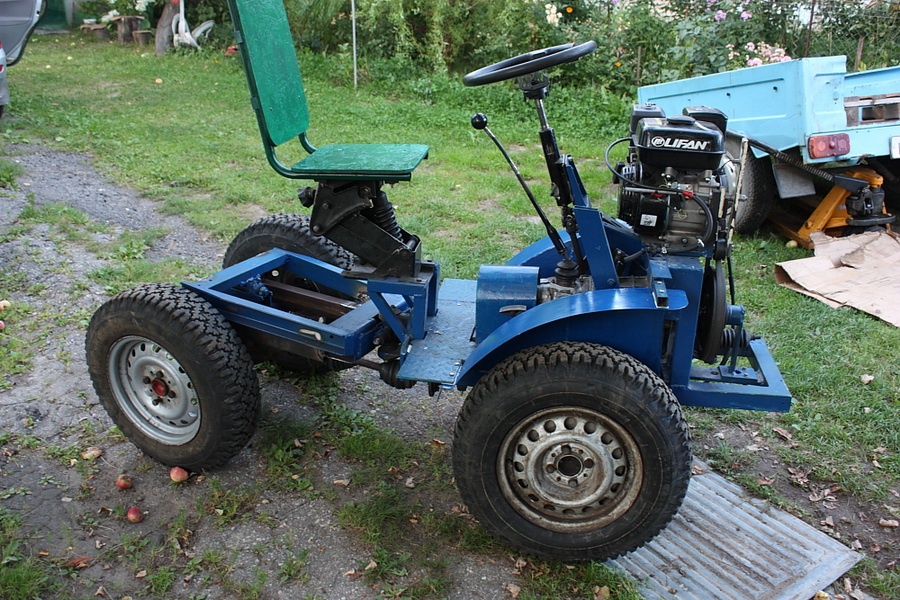

Самодельный минитрактор из мотоблока

В первую очередь необходимо составить хороший чертеж. Он нужен для того, чтобы теоретически рассчитать устойчивость, тяговую мощность и другие эксплуатационные характеристики машины. Нужно учесть, что полную мощность мотоблока задействовать не удастся, т. к. после окончания работ он будет «тянуть» на себе массу рамы, дополнительной колесной пары, навесное оборудование и человека-оператора на сиденье. Из-за этого мощность, которая непосредственно идет на вспашку, окажется ниже документированных 4—6 лошадиных сил по техпаспорту.

Чертеж изготавливается в специальной программе собственноручно или с помощью профессиональных инженеров. Если сборка мини-трактора происходит путем присоединения к мотоблоку деталей из фирменного комплекта — дело упрощается, т. к. все параметры в этом случае рассчитаны производителем, а схема сборки приложена к комплекту.

Изготовление рамы


Схема рамы минитрактора

При изготовлении минитрактора из мотоблока вначале приступают к созданию рамы. Для этого потребуются детали из модификационного комплекта, либо набор стальных профилей (параметры — в соответствии с чертежом). Рекомендуется нержавейка.

Отрезки профиля, нарезанные по чертежу, вначале соединяются болтовыми соединениями, после этого в точках скрепления схватываются сваркой. Вместо профиля подойдет труба. При изготовлении рамы нужно учесть, что оптимальная высота ее бортов — 30—35 см. Рекомендуется установить поперечную балку для жесткости.

К задней части рамы приваривается фаркоп либо иное крепление для навесного оборудования, с которым планируется использовать трактор. При желании рама обшивается деревом, пластиком или другими материалами.

Сиденье и рулевой механизм

Для этого потребуются детали, которые изготовить самостоятельно невозможно. Это сиденье (подойдет любое, удобное для владельца и подходящее по размерам), рулевая колонка и шарнирный узел.

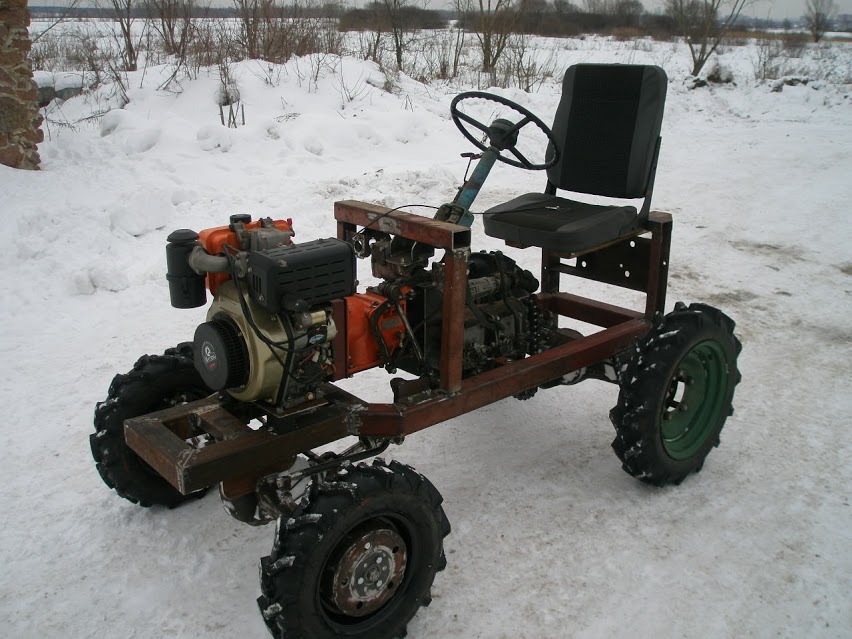

Компоновка самодельного мини-трактора

Шарнирный узел необходим для того, чтобы обеспечить мини-трактору возможность поворота. Создавать поворотное устройство для передних или задних колес слишком сложно, поэтому используют шарнир, который при вращении рулевого колеса поворачивает всю переднюю часть мотоблока — двигатель и ведущую колесную пару. При изготовлении мини-трактора на базе мотоблока основную часть — блок, двигатель и ведущие колеса — обычно располагают спереди.

Система с поворотной передней частью называется «прицеп-адаптер». В этом случае достаточно установить на раму колеса, сиденье и рулевую колонку, соединив с мотоблоком (который практически не подвергается переделке) шарнирным узлом. Она не требует монтажа сложной поворотной системы для ведущих колес и потому значительно упрощает изготовление мини-трактора.

Колеса

Дополнительная пара колес для мини-трактора на базе мотоблока берется от мотороллера либо небольшого автомобиля. Оптимальный диаметр — 12—14 дюймов (как у автомобиля Lada). Колеса меньше 12 дюймов приведут к тому, что система начнет «самозакапываться», больше 14 — усложнят управление аппаратом.


Колеса от мотороллера для мини-трактора

Крепление для мини-трактора

Для соединения между собой мотоблока с рамой используют крепление (сцепку) из подходящей трубы. Но рекомендуется приобретать качественное крепление в магазине, т. к. от него зависит надежность работы всей системы.


Элементы сцепки для мини-трактора

Видео по теме: Мини-трактор из мотоблока за 4 часа

Публикации по теме


Правила эксплуатации технические характеристики мотоблока Каскад


Мотоблок «Нева» и навесное оснащение


Самодельный отвал из мотоблока

Минитрактор за 50 тысяч рублей: собираем своими руками из мотоблока

Купили мотоблок-культиватор с валом отбора мощности (ВОМ). Будем делать из него мини-трактор для дачи.

Почему мы это делаем, ответ простой: на даче, в основном, теща «пашет», и поэтому решено было сделать ей подарок .

Так как 130 тысяч рублей (столько стоит самый простой китайский ременной мото-трактор на базе тяжёлого мотоблока) — это довольно дорого, то мы решили прикупить к мотоблоку передний адаптер и сделать из двух агрегатов один — маленький трактор для дачи.

В общем, так называемый «редукторный мотоблок» с валом отбора мощности обошелся нам в 23 тысячи рублей вместе с доставкой. Коробка передач на нем имеет две скорости вперед и одну – назад, колеса – 10-дюймовые.

Отечественный мотоблок за такую цену вы не купите, поскольку ценник на них начинается с 30 тысяч рублей, да и то, если это — ременной мотоблок-культиватор.

Но я немного разбираюсь в одноцилиндровых двигателях общего назначения, поэтому спросил у продавцов, какая модель двигателя. Ответ был предсказуем – это даже не «Лифан», а какой-то неизвестный «китаец».

Ну да ладно, спрашиваем дальше: какой индекс движка? При этом пришлось указать им (продавцам), где на моторе найти эти цифры. В общем, мотор оказался с индексом 170F, а это однозначно указывает на то, что мощность двигателя не более 7 лошадиных сил.

Несмотря на то, что на самом двигателе (на крышке) была наклейка на русском языке «9 л.с.». Но двигатель такой мощности – это 177F.

В итоге, мне удалось «уговорить» продавцов снизить цену на 3 тысячи. Я считаю, что это вполне приемлемая цена, если учесть, что мотоблок «редукторный» и с полуосями диаметром 32 мм.

Можно было, конечно, купить и за 20 тысяч такой мотоблок, но с диаметром осей 24 мм, что мне не очень подходит — слабоваты.

Весит такой мотоблок около 100 кг, привезли его нам в специальном ящике с металлическим каркасом, в полусобранном состоянии. Собирается он довольно легко, но пару часов пришлось потратить.

К мотоблоку я хочу приделать передний адаптер белорусского производства, который собираюсь купить за 27 тысяч рублей.

В результате, получится такой вот недорогой, но вполне работоспособный минитрактор, как на этом видео:

На этом пока все.

А в этой статье вы можете прочитать о том, как выбрать ходоуменьшитель: Мотоблок с уменьшителем хода: зачем он нужен, и какой выбрать?

Спасибо за внимание

Делаем минитрактор из мотоблока «Нева» своими руками

Сделав  минитрактор из мотоблока «Нева» своими руками, Вы сведет к минимуму затраты времени и усилий, результатом которых будет появление отличного приспособления, чтобы выполнять всю работу на приусадебном участке. Дополнительно к адаптеру можно докупить: плуг, окучиватель, борону и другие приспособления.


Также можно модернизировать мотоблок в минитрактор своими руками из неиспользуемых частей другой техники. На этот вариант переоборудования уйдет больше времени, но окупится он дешевизной затрат.

Для создания минитрактора из мотоблока «Нева» потребуются следующие компоненты: сам мотоблок, металлические трубы, уголки, листы; два колеса; сварочный аппарат; сиденье для водителя; комплект инструментов.

Пошаговый процесс модернизации мотоблока в минитрактор

Шаг 1. Разрабатываем конструкцию кинематической схемы. Главное в этой схеме — равновесие конструкции, чтобы дополнительные нагрузки не разрушили будущую технику. Эта схема разрабатывается самостоятельно, или же можно использовать готовую схему, с кинематическим изображением минитрактора.
Шаг 2. Изготавливаем раму из уголков и труб

Во время изготовления рамы важно продумать расположение вилки с втулкой, которые обеспечивают поворот прицепа.
Шаг 3. Изготавливаем кузов. Для кузова отличным материалом изготовления будет стальной лист

Высота бортов кузова не должна превышать 30 см.
Шаг 4. Устанавливаем сиденье для водителя.
Шаг 5. Устанавливаем навесное оборудование.
Шаг 6. Проверяем работоспособность изготовленного минитрактора.
Шаг 7. Производим покраску.

Для кузова отличным материалом изготовления будет стальной лист. Высота бортов кузова не должна превышать 30 см.
Шаг 4. Устанавливаем сиденье для водителя.
Шаг 5. Устанавливаем навесное оборудование.
Шаг 6. Проверяем работоспособность изготовленного минитрактора.
Шаг 7. Производим покраску.

Один из таких вариантов, по созданию минитрактора, мы рассмотрим на примере мотоблока «Нева МБ-2с 7,0 PRO». На этом мотоблоке установлен двигатель Subaru EX 21D. Если произвести вспашку приусадебного участка таким мотоблоком, то потом в течении недели будет трудно разогнуться. Во избежание таких последствий переоборудуем мотоблок в минитрактор.

Поскольку у двигателя SUBARU отсутствует выход 12в, то фары установлены для декора. Чтобы их задействовать нужно установить блок батарей или аккумулятор. При вспашке земли не замечается несовершенство и неудобство этой техники. Тестировался этот минитрактор на тяжелой для вспашки земле. И хотя при создании трактора его тяговые характеристики подвергались сомнению, испытания прошли очень успешно.

Также большой плюс этой машины в том, что водитель и передняя часть минитрактора являются дополнительным грузом, что помогает приводным колесам лучше сцепляться с землей. Установленные рычаги: рычаг газа — справа, рычаг разблокировки полуосей — слева. Для подъема навески используется звездочка, диаметром 150 мм. Выводится велосипедной цепью на рычаг или ручной домкрат.

Установленные колеса от «Волги», были найдены на свалке, предварительно почищены от ржавчины и покрашены. Расположение педалей подобно автомобильным: правая педаль — тормоз, левая педаль — сцепление. Скорости переключаются при помощи рычага. Установлены колодочные тормоза, взятые от мопеда «Рига-7».

Принцип работы педали сцепления такой же, как у мотоблока: при нажимании минитрактор едет, если отпустить — то останавливается. К рычагу левого подлокотника выведен трос, который разблокирует оси. Он используется при необходимости поворота. Особые нюансы при поворотах направо или налево отсутствуют. В правом подлокотнике размещен рычаг газа. Рычаг подъема навески располагается под сиденьем.

Износ ремня привода на редукторе такой же как у мотоблока. Сумма веса водителя и передней части трактора равна 100-110 кг, что удерживает перед минитрактора от поднимания при заглублении плуга. Величина обрабатываемой колеи сохраняется с мотоблочной — 630 мм. Проблемы с устойчивостью возникают, если вспашка уходит на глубину более 20 см.

Сборка

Если у вас есть необходимость собрать трактор из мотоблока, вам придется следовать данной последовательности действий:

  • сперва необходимо перевести агрегат в конкретный режим, чтобы он мог функционировать с наличием косилки;
  • далее следует демонтировать и извлечь переднюю площадку устройства целиком;
  • вместо вышеупомянутой группы деталей следует установить такие элементы, как руль и передние колеса, затем скрепить все с помощью болтов;
  • с целью укрепления сборки и повышения жесткости следует закрепить регулировочную тягу в нише, которая расположена в верхней части рамы (там, где расположена тяга руля);
  • вмонтировать сиденье, а затем прикрепить его с помощью электросварки;
  • теперь необходимо сформировать особую площадку, на которой будут расположены такие компоненты, как гидрораспределитель, аккумулятор;
  • закрепите еще одну раму, материалом для которой должна послужить сталь, в задней части агрегата (данная манипуляция поможет организовать адекватное функционирование гидравлической системы);
  • оснастите передние колеса ручным тормозом.

О том, как сделать мини-трактор из мотоблока МТЗ, смотрите в следующем видео.
