Популярные варианты эстакад для ремонта авто
Самый простой вид мини-эстакады – две пары сбитых воедино обрезков деревянного бруса сечением 20х20 см. Обрезав под косым углом край подобной импровизированной опоры, мы получим прочную площадку, на которую можно заехать передком или сдав машиной назад (фото №1).
Фото 1. Два обрезка бруса – простейшее подъемное приспособление для ремонта
Недостатки такой опоры очевидны: на брусе нет бортиков защиты от бокового соскальзывания колес, что требует от водителя предельной аккуратности при въезде. Нет здесь и заднего «отбойника», который предотвратит случайный съезд. Высота подставки недостаточна для удобного доступа к днищу.
Существует более совершенный вариант деревянной опоры для выполнения простых ремонтных работ. Такая эстакада на даче изготавливается из обрезков досок, последовательно сбиваемых в широкий щит. Одна его сторона образует ступенчатый уклон для въезда (фото №2).
Фото №2 Мини-эстакада из обрезков досок
Данная конструкция имеет отбойный брусок и две лямки для переноски. Ее ширину можно выбрать такой, чтобы заезжать для осмотра машины без риска срыва колес. Стоимость и сложность изготовления подобной подставки минимальны.
Чаще всего мини-эстакады изготавливают из профильного металла (труб, уголка и арматуры). Они долговечнее и прочнее деревянных. Пример такой конструкции вы видите на фото №3.
Фото №3 Подставка-эстакада из уголка
Вместо уголка для опорной части трапа можно использовать арматуру или трубу. Продлив горизонтальный трап на 1 метр, мы получим более удобную для работы мини-эстакаду. Используя ее, можно добраться к большей части агрегатов, расположенных под дном кузова (фото №4).

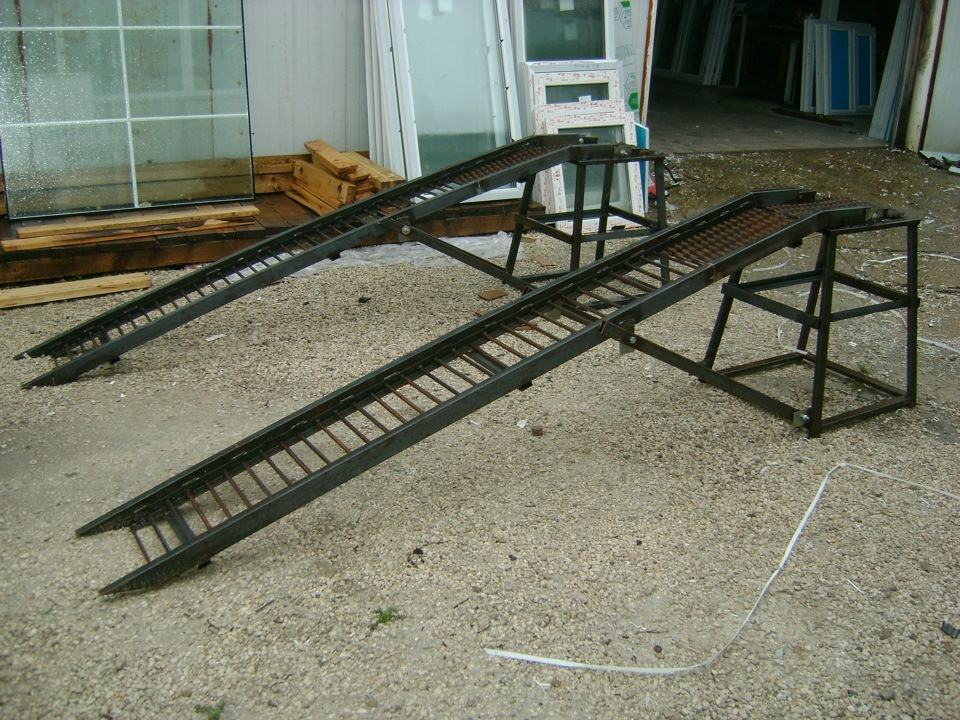

Фото №4 Удлиненный вариант эстакады-подставки
Завершает обзор компактных конструкций мини-эстакада для авто разборного типа. Она занимает промежуточную позицию между переносными и стационарными вариантами (фото №5, 6, 7).
Фото №5 Переносная эстакада в собранном виде
Важная особенность этой конструкции – возможность демонтажа горизонтальных трапов после въезда автомобиля для удобного доступа к колесным аркам и порогам.
Фото №6 Вариант частичной сборки эстакады для подъема одной части кузова
Фото №7 В разобранном виде универсальная эстакада полностью помещается в гараж
Работать, лежа или сидя под машиной можно, но не слишком удобно. Поэтому для регулярного ремонта нужна стационарная высокая эстакада, собранная на столбчатом фундаменте (фото №8).
Фото №8 Стационарная автоэстакада из металла на бетонном основании
Такая конструкция при необходимости примет не только легковушку, но также небольшой грузовик или автобус.
Проверка рампы в деле
Подкатываем и укладываем рампу перед передними колесами автомобиля
Осторожно подаем машину вперед, преодолевая наклонный участок рампы, заезжаем передними колесами на горизонтальную площадку. Ставим автомобиль на ручной тормоз
Также не лишним будет подставить упор под заднее колесо. Убеждаемся, что расстояние от пола до низа машины стало довольно просторным и можно без труда расположиться под ней для профилактического осмотра или ремонта. Завершив работу, осторожно съезжаем с рампы и убираем ее в укромное место, где она будет находиться до следующего применения. Конструктивные особенности многих автомобилей и их технические характеристики предполагают регулярное проведение профилактического осмотра и ремонт различных узлов и систем. Что поделаешь, это всего лишь машина и как всякая техника, она требует ухода и заботы. Однако если в каких-то случаях можно произвести ремонтные работы сверху, подняв капот, то любой осмотр подвески и шасси становится настоящим мучением, если нет смотровой ямы или эстакады. Постоянно гонять своего четырехколесного друга в автосервис довольно накладно, да и не нужно, ведь многие работы можно сделать своими руками. Поэтому устройство эстакады для автомобилей является первоочередной задачей для любого автовладельца, заботящегося о бесперебойной работе своей машины.
Требования к эстакаде
В целях обеспечения безопасности и удобства в работе, эстакаду лучше делать с учетом следующих требований:
- Высота эстакады для ремонта автомобилей должна быть не менее 1 метра. В противном случае вам будет очень трудно под нее забраться, света для осмотра ходовой части будет недостаточно, а свободного пространства для манипуляций с деталями и ключами и вовсе не будет.
- Ширина зависит от типа автомобиля (грузовой, легковой), но не должна быть минимальной, сантиметр в сантиметр. Необходимо сделать припуски при расчетах, чтобы на такой помост машина могла заехать без проблем.
- Для большей надежности нужно при строительстве эстакады предусмотреть запас прочности. Это поможет не только избежать деформации конструкции, но и при необходимости закатывать на нее более тяжелый транспорт.
Виды смотровых эстакад для автомобилей
В принципе, существует всего два варианта обустройства эстакады на своем участке. У каждого из них есть свои плюсы и минусы и особенности изготовления.
Мини эстакада,
представляет собой переносную конструкцию для частичного наезда. Состоит из двух отдельных частей, не сваренных друг с другом. На такой помост автомобиль может наезжать передними или задними колесами, позволяя владельцу производить ремонтные работы.
Плюс — эту эстакаду можно использовать даже в условиях жесточайшей нехватки свободного места и после ремонта убирать в сторонку. Минус — для заезда на конструкцию требуется ювелирная точность и элементы нужно устанавливать только в таких местах, где они не будут разъезжаться в разные стороны от толчка колес.
Полноразмерная эстакада
гораздо удобнее и надежнее, но для ее постройки потребуется свободное пространство. Зато и прослужит она десятки лет, сэкономив немало средств своему владельцу, ведь многие ремонтные работы можно будет произвести в домашних условиях. Плюс данной конструкции — надежность, прочность и долговечность. Минус — необходимость выделения свободного пространства и немного большие затраты на материалы.
Мини эстакада для автомобиля своими руками
Для того, чтобы сделать мини эстакаду своими руками понадобится:
- Стальной уголок толщиной не менее 10 мм;
- Металлический пруток;
- Электроды для сварки;
- Сварочный аппарат;
- Краска для защиты готовой металлической конструкции от коррозии.
Несущие элементы, «пятки» на которых будет крепится лесенка для заезда должны иметь ширину порядка 40-45см. Опоры свариваются в виде трапеции, где низ, основание имеет ширину на 10-15 см большую, чем верх. Это необходимо для придания устойчивости конструкции. Лесенка для заезда изготавливается из двух кусков уголка с поперечно наваренным прутком, позволяющим колесам не скользить при подъеме на конструкцию.
Для фиксации авто в нужном положении нужно изготовить и специальные прокладки, которые используются для предотвращения самопроизвольного съезда машины с эстакады. После завершения работ вся конструкция окрашивается.
Варианты самодельных эстакад
Довольно простой в изготовлении является «качалка», она является достаточно простой и ее может изготовить практически любой автовладелец. Все мы знаем принцип работы обычной детской качели, ее механизм заключается в том, что из-за перевеса одна сторона всегда находится выше другой. Для изготовления качели для вашего транспортного средства нужно выполнить похожую работу, вам необходимо сделать платформу, одна из сторон которой будет приподниматься при заезде на нее автомобилем. Для того чтобы автомобиль не перевернулся, на задней части платформы устанавливаются опорные столбы, а на переднюю часть нужно сделать специальные переносные опоры, благодаря которым машина не скатится вниз. Размеры платформы должны подбираться под колесную базу и клиренс автомобиля.
Как выглядит готовая конструкция, вы можете увидеть на видео:
Есть и другие варианты изготовления данной конструкции, одним из самых распространенных и экономных вариантов является изготовление металлической конструкции для частичного погружения автомобиля. Большим достоинством данного приспособлением является то, что оно не заберет много места в вашем гараже, кроме того, вы можете перенести ее из гаража на улицу или в другое помещение с жесткой поверхностью пола. Для ее изготовления вам понадобятся железные уголки и металл для платформы, это может быть как арматура, так и цельные листы металла. В виде исключения вы можете использовать и деревянные материалы, однако, перед их использованием убедитесь в их сохранности и прочности.
Конечно, при желании и финансовой возможности вы можете купить специальные подъемники, которые смогут сделать ремонт транспортного средства более удобным. Однако такой вариант больше всего подойдет для людей, которые регулярно ремонтируют как свой, так и другие кузовные детали, например, в автомастерских такие подъемники будут просто незаменимы.
Виды эстакад для гаража
Если смотровой ямы нет, а залезть под машину нужно, эстакада в гараже становится просто необходимостью. Эстакада — это устройство, позволяющее поднять машину для комфортного выполнения ремонтных работ.
Всего выделяют два вида:
- Стационарная. Такую эстакаду, обычно, можно заметить на территории автомастерских. Она представляет собой большое железное сооружение, способное поднять машину на высоту около метра над уровнем земли. Ее несложно повторить в гараже, единственное — требуется много пространства.
- Мини-эстакада. Этот вид подходит для владельцев небольших гаражей. Ввиду своей популярности они имеют множество вариаций устройства: односторонняя пирамида, прямоугольная трапеция, перекидная и качалка на основе шпал. Построить их довольно легко, а дополнительным плюсом является возможность выбрать конструкцию, максимально удовлетворяющую свои потребности.
https://youtube.com/watch?v=ZV5Ts1ZlS2s
Основные виды
По типу конструкции различают два вида эстакад для автомобилей:
- Полноразмерные позволяют провести ремонт машины, полностью поднятой над уровнем земли на 1 метр. Они громоздки и требуют много места. Подходят как для легкового, так и грузового транспорта.
- Мини эстакада. Представляет собой два небольших, независимых друг от друга, скошенных с одной стороны подиума. Автоэстакада позволяет приподнять машину со стороны передних или задних колес. Используется для частичного осмотра днища. Недостатком такой конструкции стала необходимость наличия ювелирной точности у водителя при заезде на нее.
Стационарная
Полноразмерные эстакады относятся к стационарному типу. Их устраивают вдоль трасс, на обочинах дорог, в точках СТО. Площадка высоко поднята над землей и позволяет провести детальный осмотр авто со стороны днища, выполнить ремонтные работы. Рассчитана на вес легковых и грузовых автомобилей.
Самая прочная и долговечная конструкция варится из металла. Для создания смотровой площадки используют кирпич, древесину, трубы и швеллер.
Совет! Если гараж выстроен на 2 машины, но стоит там только одна, то свободное место можно отвести под собственную эстакаду.
Разборная эстакада обладает меньшими габаритами. Она легко помещаются в гараже и, при необходимости, быстро собирается. Предназначена для осмотра легкового автомобиля.
В конструкцию входит:
- 4 тумбы под опоры;
- 2 пары платформ со стопором, чтобы машина не скатилась;
- 2 пары горизонтального трапа под наклонный заезд;
- несколько ребер жесткости для фиксации деталей относительно друг друга.
Строят из металла. Чем более толстый и прочный выбран материал, тем дольше прослужит конструкция.
Как сделать эстакаду из различных материалов
Ранее уже говорилось, что сделать подъемник для машины можно своими руками.
Для этого следует учитывать некоторые нюансы:
- высота полноразмерной эстакады — 1 метр, этого достаточно для комфортного проведения ремонтных работ;
- высота мини-эстакады не должна превышать отметку в 0, 5 метра из-за особенностей эксплуатации конструкции;
- ширина сооружения зависит от габаритов самой машины, но при создании конструкции следует делать припуски, чтобы машина смогла заезжать беспрепятственно;
- мини-эстакады могут использоваться только для манипуляций с легковыми машинами. А стационарные конструкции заведомо проектируются более прочными, чтобы избежать деформирования и проводить работы с более крупными транспортными средствами.
Большинство автолюбителей отдали предпочтение мини-эстакадам из дерева, шпал или металла. Более подробно о каждой из систем, использующихся для частичного поднятия транспортного средства.
Эстакада из железнодорожных шпал
Конструкция создается путем складывания шпал в форме горки, а колеи для заезда автомобиля кладут поперек. Для надежности строения, все ее части скрепляют скобами.
Но у такого типа самодельных устройств есть недостатки:
- шпалы много весят, а потому собирать и разбирать подъемник самостоятельно не получится;
- требуется много места для хранения;
- необходимо большое количество материала.
Эстакада из дерева
Если же в гараже места совсем мало можно сделать мини-эстакаду, которая будет лишь частично поднимать автомобиль. При желании, сделать ее можно из дерева. Это также экономичный тип конструкций для поднятия автомобиля.
Для ее создания потребуются:
- Доски 5 сантиметров в толщину.
- Деревянные рейки сечением 10х10 сантиметров. Стоит отметить, что именно от поперечного сечения зависит высота, на которую поднимется автомобиль.
Принцип сборки довольно простой. На верх доски прикрепляют брус, который после будет выполнять роль ограничителя для колес. С обратной стороны крепят две балки: одну ближе к ограничителю, вторую — к другому краю. Каждой детали нужно по две штуки.
Работает такая система следующим образом. Под колеса автомобиля свободным краем упирается доска с ограничителем. Сама деталь упирается на балку, которая закреплена с той стороны. Когда машина заедет, колеса сместят цент тяжести и край с ограничителем опустится на вторую балку.
https://youtube.com/watch?v=8vd56UFR8o4
Как сделать эстакаду из металла
Металлические конструкции для гаража пользуются еще большей популярностью чем эстакады сделанные из дерева. Это связано с их универсальностью, ведь такие строения удобно использовать в любых по размеру гаражах.
Для такой конструкции понадобятся:
- сварочный аппарат;
- болгарка и круги к ней
- арматура;
- металлический прокат;
- метизы;
- краска для метала.
Лучше сделать конструкцию сборно-разборочной, это позволит сэкономить место в помещении. Принцип изготовления мини-эстакады из металла прост. Сначала необходимо сделать четыре стойки для основы, высотой приблизительно 50 сантиметров.
Для устойчивости ножки свариваются в виде трапеции — их нужно соединить балками из равнополочного уголка размером 63х5 сантиметров. Мостики для заезда выполняются в виде лесенки. Для этого используются уголки размером 40х4 сантиметра и арматура диаметром 12 миллиметров.
Далее потребуется изготовить 2 детали для размещения автомобиля. Они измеряются по расстоянию между центрами колес и изготавливаются с небольшим запасом. Детали скрепляются болтами.
Сделать эстакаду в гараж своими руками довольно просто. Благодаря разнообразию конструкций обзавестись подобным устройством можно в рамках скромного бюджета, при этом не уступив качеством дорогостоящим конструкциям.
Видео
На видео представлена самодельная эстакада-качалка для проведения на ней работ по обслуживанию и ремонту автомобиля:
Посмотрите видео о самодельной металлической эстакаде для автомобиля:
Каждый автовладелец знает о том, что главные «болячки» автомобиля прячутся в двух местах: в моторном отсеке и под днищем. Добраться до двигателя можно, открыв капот. А вот починить подвеску или снять трансмиссию, не забравшись под кузов, не получится.
Для выполнения работ под днищем авто можно воспользоваться ямой, подъемником или эстакадой. Яму можно обустроить только в сухом грунте, поэтому она доступна не во всех гаражах.
Подъемник – дорогое удовольствие, которое может себе позволить ремонтная мастерская. В итоге для рядового автолюбителя остается самодельная эстакада для машины, не требующая больших затрат и времени для сборки.
В этой статье мы рассмотрим наиболее популярные и доступные для изготовления конструкции, а также пошагово опишем процесс их конструирования и монтажа.
Как сделать эстакаду из различных материалов
Для автовладельцев в сельской местности или проводящих много времени на даче подойдет вариант конструкции из кирпичной кладки на цементном растворе. Конструкция имеет вид трапеции шириной, равной расстоянию между колесами авто.
Недостатки такой эстакады:
- Нужен участок для ее сооружения.
- Со временем кирпич станет разрушаться.
- Для освобождения участка понадобится демонтаж сооружения, что потребует от владельца значительных усилий и затрат времени.
Эстакада из железнодорожных шпал
Эстакаду можно собрать из железнодорожных шпал.
В этом случае выкладываются два основания укладкой шпал друг на друга в виде горки, как показано на фото. Поперек укладываются колеи для заезда.
Эстакада из шпал
Для надежности конструкции ее скрепляют скобами.
Недостатки такой эстакады:
- Не все имеют требуемый запас шпал.
- Шпалы достаточно тяжелые, что не позволяет собрать и разобрать такую конструкцию одному человеку.
- После окончания ремонтных работ понадобится для хранения шпал много места.
При сооружении данной конструкции на своем участке их можно оставить под открытым небом. Деревянные шпалы обычно пропитываются креозотом, предохраняющим дерево от гниения.
Большей популярностью пользуются металлические эстакады.
Как сделать эстакаду из металла
Металлическая эстакада – универсальная. Использовать ее можно и в городских гаражах.
Для изготовления конструкции понадобится:
- Металлический прокат.
- Сварочный аппарат.
- Любая арматура.
- Болгарка с комплектом отрезных кругов.
- Метизы.
- Краска по металлу
При желании эстакаду можно сделать сборно-разборной, что позволит при необходимости ее быстро собрать.
Инструкция состоит в следующем:
- Собирается четыре стойки-основания примерно 50 сантиметров высотой. Чтобы обеспечить устойчивость, боковые стороны следует собрать в виде трапеции и соединить их одинаковой длины поперечинами из равнополочного уголка 63х5. Мостики можно выполнить из уголка 40х4 и арматуры диаметром 12 миллиметров. Мостики — это обычная металлическая лесенка.
- Изготавливаются два мостика для заезда авто и два мостика для размещения автомобиля при проведении ремонта. Минимальная длина последних подсчитывается измерением расстояния между центрами колес автомобиля и к нему прибавляется небольшой припуск.
- Все элементы скрепляются болтами, что позволяет быстро собрать или разобрать конструкцию.
Сборно-разборная металлическая конструкция
Если места в гараже очень мало, можно изготовить мини-эстакаду, позволяющую автомобиль поднимать частично, а цена ее минимальна. Для изготовления самого элементарного варианта мини-эстакады можно использовать дерево или металл.
Переносная эстакада
Для работы понадобится:
- Доска толщиной 50 миллиметров.
- Деревянная рейка сечением 100х100 миллиметров. От размеров поперечного сечения зависит высота поднятия автомобиля.
Порядок сборки конструкции:
- На доскесверху фиксируется брусок, выполняющий роль ограничения движения колес.
- С другой стороны крепятся два деревянных бруска: один чуть дальше середины, другой с краю доски.
Таких устройств необходимо минимум два штуки, а для поднятия всего автомобиля над землей нужно четыре элемента. Принцип работы эстакады заключается в следующем.
При установке конструкции под колесо автомобиля она будет опираться на землю в двух точках:
- Передней частью доски и бруском, закрепленным ближе к середине.
- После заезда колеса авто на доску центр тяжести сместится ближе к концу доски, передний ее край поднимется, а задняя часть опустится.
- Изготовление брусков одинакового сечения позволит занять доске горизонтальное положение.
Какие существуют виды эстакад, как их изготовить, подробно показывает видео.
Общие требования
При изготовлении стандартной эстакады необходимо соблюдать ряд требований. Это поможет обеспечить удобную и безопасную работу с автомашиной.
- Высота полноразмерной ремонтной конструкции — около метра. Это позволяет беспрепятственно забраться под автомобиль, обеспечить достаточный приток естественного света для осмотра ходовой части, провести необходимые манипуляции с запчастями и инструментами. Высота мини-эстакады с частичным заездом — около полуметра: она не предполагает детальной разборки авто.
- Ширина конструкции напрямую зависит от типа и габаритов автомашины. Не стоит выводить размер до миллиметра, при расчёте конструкции нужно сделать небольшие припуски. Машина должна беспрепятственно заезжать на помост.
- Мини-эстакады используются для осмотра и ремонта легковых автомашин. Для стационарной конструкции предусматривается дополнительный запас прочности. Благодаря этому изделие со временем не деформируется. Также на него можно закатывать и достаточно тяжёлый транспорт.
Как изготовить эстакаду для автомобиля своими руками
Теоретически изготовить эстакаду для авто можно из любого подручного материала. В ход идут доски, кирпичи и использованные покрышки. Но такие временные меры могут быть оправданы лишь в экстремальных случаях.
Поэтому для основных несущих элементов и дорожек эстакад используют металлопрокат, способный выдерживать значительные ежедневные нагрузки. Это металлический швеллер, уголки и профильная труба. Данные типы металлопроката выдерживают значительные нагрузки на изгиб.
как сделать мини эстакаду
Для изготовления мини эстакады потребуются следующие материалы:
• уголок стальной, толщина не менее 10 мм
• пруток металлический.
а также электроды для сварки и сварочный аппарат. Форму опор мини эстакады выбираем «трапеция», с основанием на 15-20 см больше, чем верхняя часть. Лесенку для заезда изготавливают из стальных уголков, на которые равномерно наваривают с обеих сторон куски прутка.
Поверхность прутка предпочтительнее выбирать рифленую для того, чтобы колеса автомобиля не скользили при подъеме-спуске по эстакаде.
Несущие элементы эстакады, на которые крепится лесенка, должны иметь ширину 45-50 см. Фиксацию авто осуществляют специальные прокладки, исключающие самопроизвольный съезд машины. После сварки конструкция эстакады окрашивается антикоррозионной краской.
Мини эстакада для ремонта автомобилей представлена в данном видео.
как сделать полноразмерную эстакаду
Первоначально выбирается на участке площадка, на которой отсутствуют вспучивания грунта, грунтовые воды и грунты не имеют водонасыщенный слой. Подготавливают ямы под основание эстакады — столбы или стальные трубы, диаметром до 10 см.
Количество труб основания полноразмерной эстакады рассчитывается по предварительному рабочему эскизу. Ямы с установленными трубами цементируют. К установленным трубам или столбам приваривают швеллер для усиления несущей способности.
Рекомендуется в качестве несущих элементов для дорожек также использовать металлопрокат (швеллер, уголки и профильную трубу). Затем изготавливается плоскость качения: арматура и нарезанные прутки приваривают поперек несущих элементов с обеих сторон.
Ширина дорожки плоскости качения должна быть не менее 0,5 м. Полученную сварную конструкцию размещают на специальных опорах требуемой высоты (1 метр). Для изготовления площадки под заезд и лестницы используют уголок L 50, сваренный с арматурой. Края дорожек предпочтительнее оградить уголком, предотвратив соскальзывание автомобиля.
