Мотоблок своими руками: 105 фото проектирования, сборки и применения мотоблока

Содержание

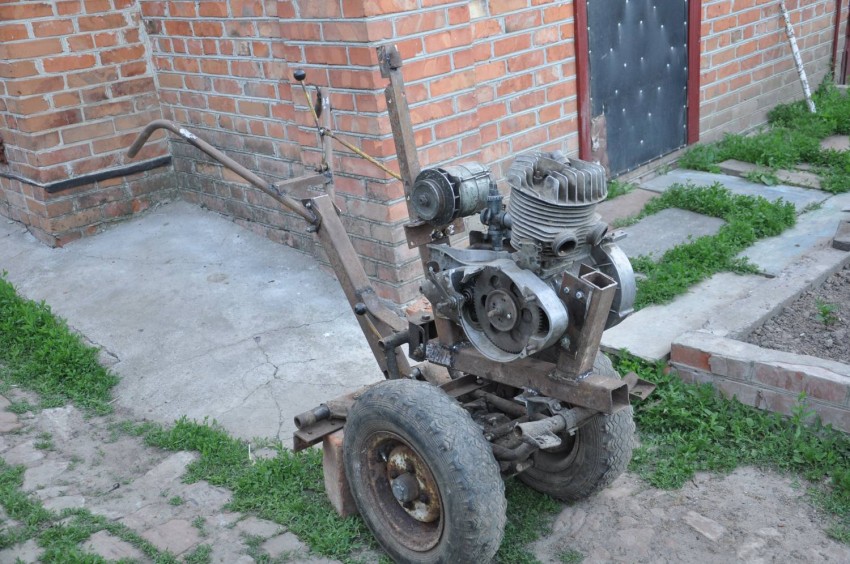

Описание мотоблока с двигателем от бензопилы

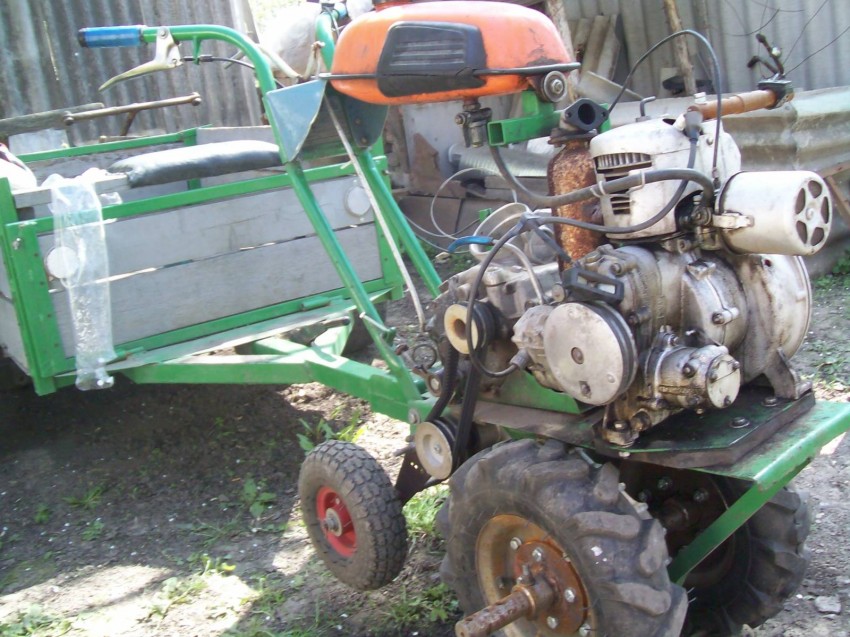

Итак, у нас есть бензопила, которая используется не так уж часто или вовсе валяется без дела. В таком случае, сделав некоторые расчеты и подготовив нужные материалы, наша пила превращается в отличный мотоблок. Принцип сборки самодельной сельскохозяйственной техники, в зависимости от марки производителя, может меняться, но общие принципы заключаются в следующем:

Самым важным шагом считается подготовка чертежа, руководствуясь которым, вы соберете требуемую конструкцию. Чертежи и схемы мотоблока из бензопилы своими руками можно составить как самому, так и скачав готовые расчеты из интернета. Найти их не составит никакого труда, достаточно вбить запрос в поисковик и подобрать понравившийся вариант сборки.
Чертежи найдены, а значит, пора собирать раму для нашего мотокультиватора.
Как только рама готова, к ней крепится мотор пилы и ее бензобак.
В последнюю очередь устанавливаются дополнительные элементы системы, отвечающие за управляемость и прочий функционал.

В данном видео рассмотрим мотокультиватор из бензопилы дружба:

Для реализации идеи подготовьте следующие материалы:

Мотор от любой имеющейся бензопилы. Лучше всего для этого подходит пила Дружба и Урал.
Руль, снятый с мопеда или мотоцикла.
Сварочный аппарат.
Трубы и листы металла, в количестве необходимом для сборки каркаса мотоблока.
Колеса от нерабочей техники.
Трансмиссия.

Подготовив все элементы конструкции и собрав их в соответствии с чертежом, вы получите устройство со следующими характеристиками:

Мощное. Некоторые самодельные конструкции имеют мощность в 9 лошадиных сил.
Легкое.
Малогабаритное.
Моторы, используемые в бензопилах, обладают большим запасом прочности, что позволяет работать на самодельной установке продолжительное время.
Экономное.

В качестве примера для сборки рассмотрим 2 варианта двигателей, снятых с бензопил Дружба и Урал. Они считаются наиболее подходящими для нашей затеи, и вот почему.

Дружба

Бензопила дружба имеет следующие характеристики:

Мотор мощностью в 3,5 лошадиных силы.
Масса – 7 килограмм.
Объем бензобака – 0,55 литра.
Объем масляного бачка – 0,26 литра.

Для сборки рекомендуется использовать модель Дружба 4-го поколения.

Урал

Продукция, выпускаемая под торговой маркой Урал, имеет отличные от Дружбы характеристики. Различия заключаются в следующих деталях:

Мощность Урала выше, чем Дружбы, и составляет 5 лошадиных силы.
Двигатель во время работы вырабатывает много копоти.
Редуктор, установленный на пилу, имеет свойство время от времени клинить.
Мелкие соринки, попадая в двигатель пилы Урал, сгорают, не причиняя ему особых повреждений.

Как вы видите, каждая модель имеет свои плюсы и минусы. Делать мотоблок из мотора бензопилы Урал или конструировать самодельный мотоблок из деталей бензопилы Дружба – решать только вам.

Как изготовить агрегат своими руками – пошаговая инструкция

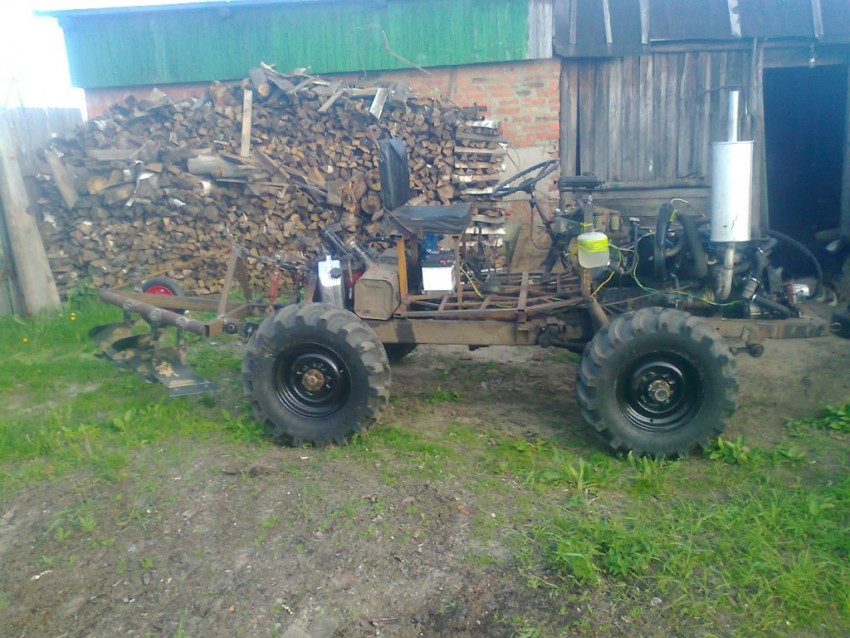

Мотоблоки дизельные на 4 колесах – это мечта многих землевладельцев. Об их самостоятельном изготовлении задумывается все больше владельцев обычных двухколесных агрегатов. К тому же, переделать конструкцию не так сложно, как кажется.

Для этого потребуется действовать по такому алгоритму:

Сварите раму из прокатного швелера в форме трапеции. После этого по очереди примеряйте к раме основные узлы мотоблока и делайте отверстия под них;
К углам рамы приварите уголки – они послужат стойкой и подрамником;
Установите на раму задний мост;
Установите и закрепите двигатель своего мотоблока;
Вмонтируйте коробку передач так, чтобы она была направлена к водителю;
Установите рулевое управление;
Приварите фаркоп;
Вмонтируйте бак, электросистему и тормозную систему.

Сделав агрегат с четырьмя колесами, его необходимо протестировать. Лучше всего прокатиться на мотоблоке по огороду, чтобы узнать, если в нем дефекты. Если все исправно – можете продолжать работу на огороде уже на новом агрегате.

Что представляет собой мотоблок

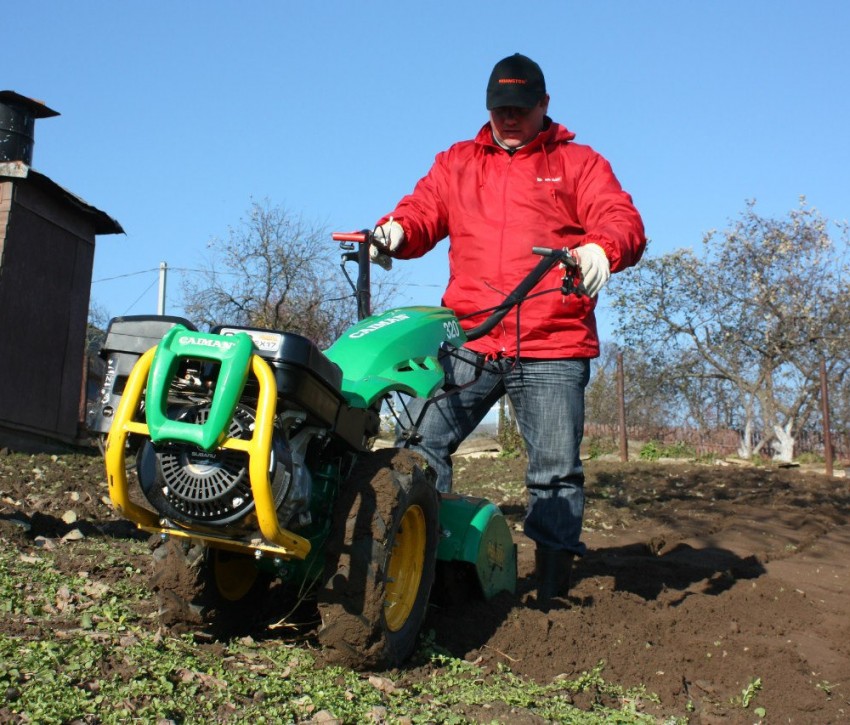

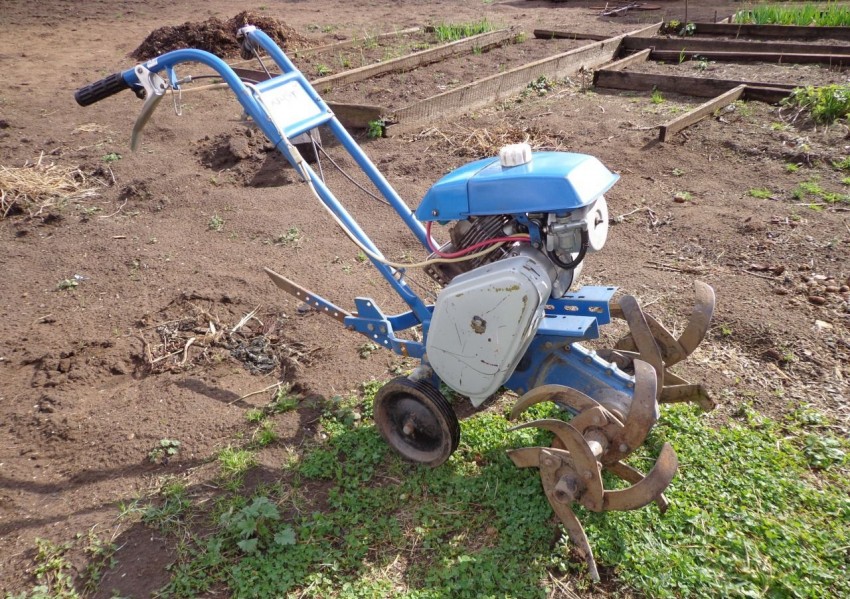

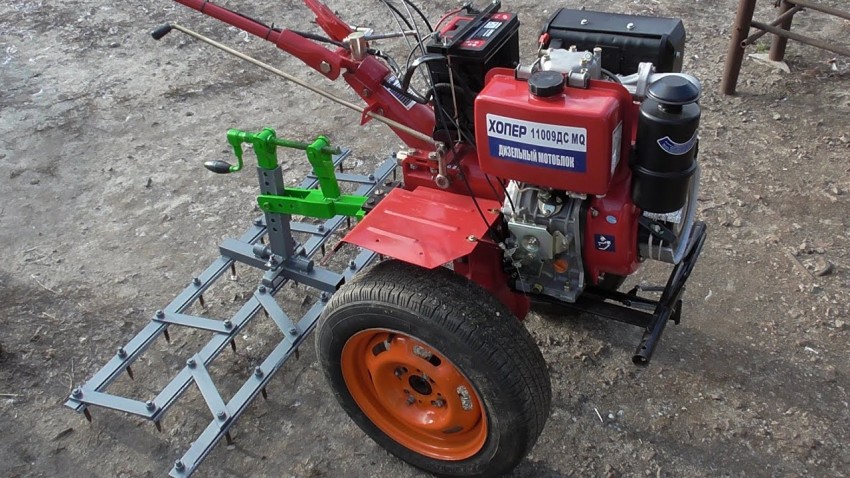

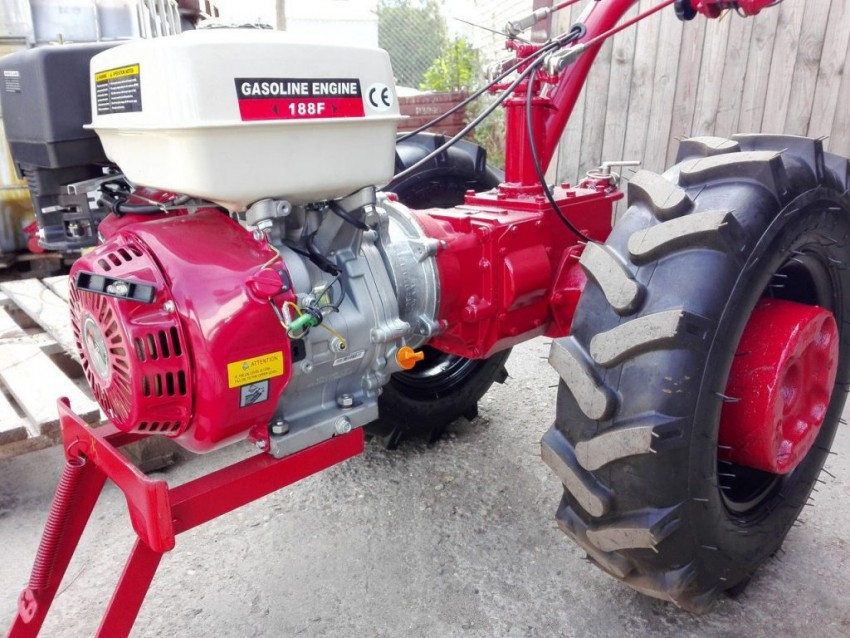

Мотоблок, или мотокультиватор, представляет собой самоходный двухколесный агрегат, который оборудован двигателем внутреннего сгорания. Приспособление свободно движется вперед, а дачник идёт сзади него, держась за рукоятки с различными узлами и элементами управления. Многие доступные модели обладают несколькими передачами для движения вперед и назад. Чтобы эксплуатация такого изобретения была максимально продуктивной, его оснащают дополнительными орудиями, включая плуг, позволяющий проводить вспахивание и культивацию земли.

Средняя масса мотоблока достигает 100 кг, а мощность двигателя нередко превышает 8 лошадиных сил. За счёт таких особенностей подобное средство может стать незаменимым для вспашки огородной территории.

Следует обратить внимание на тот факт, что все мотоблоки оборудованы специальным приводом для навесного оборудования, который позволяет передавать часть мощности мотора на подвешенную сенокосилку. В основном такой универсальный механизм позволяет справляться с различными сельскохозяйственными работами, включая:

вспашку земли;
культивацию;

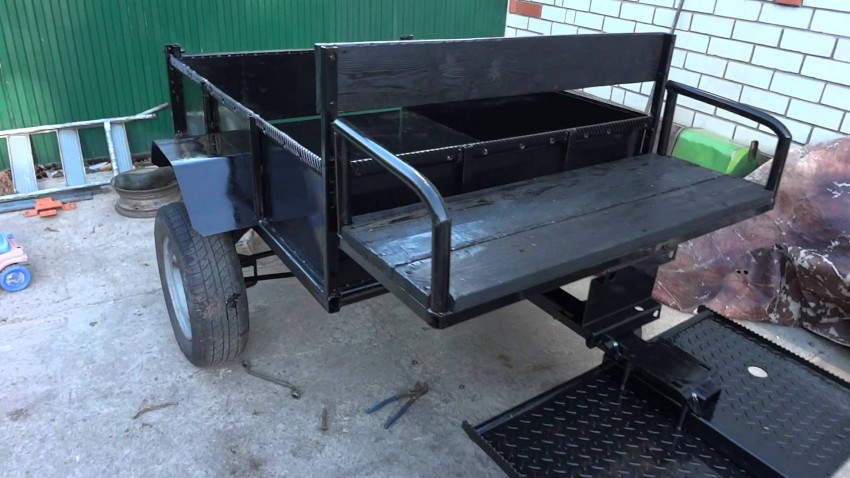

транспортировку урожая (в таком случае необходимо обзавестись небольшим прицепом);
стрижку травы.

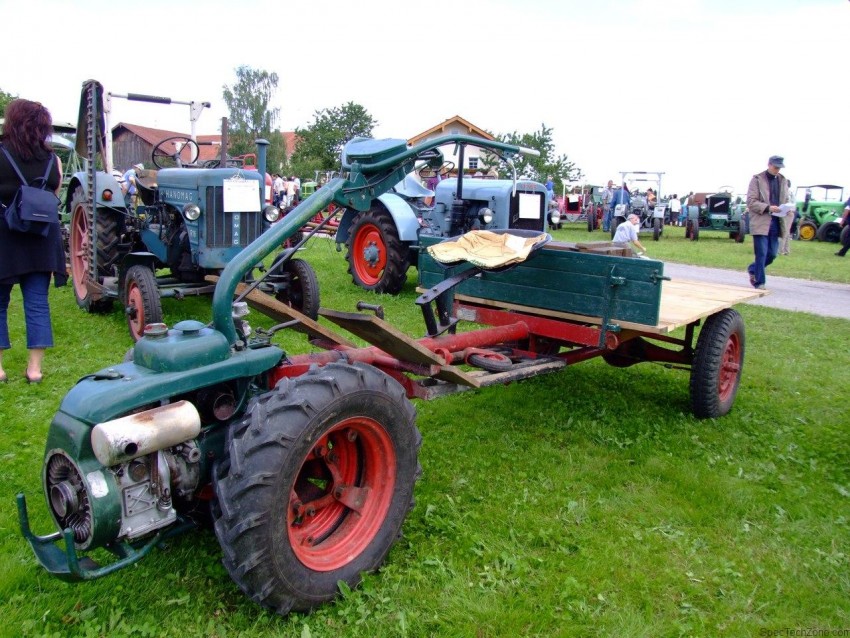

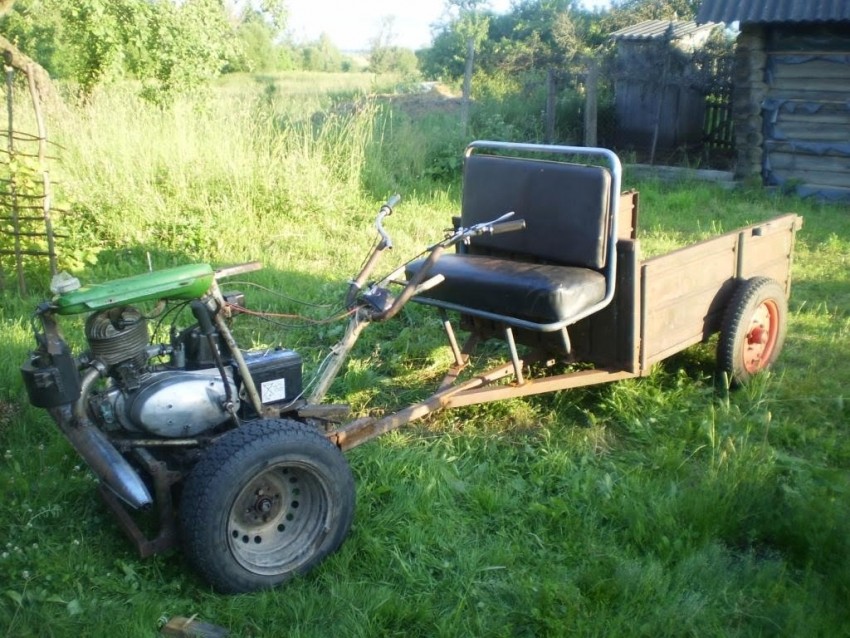

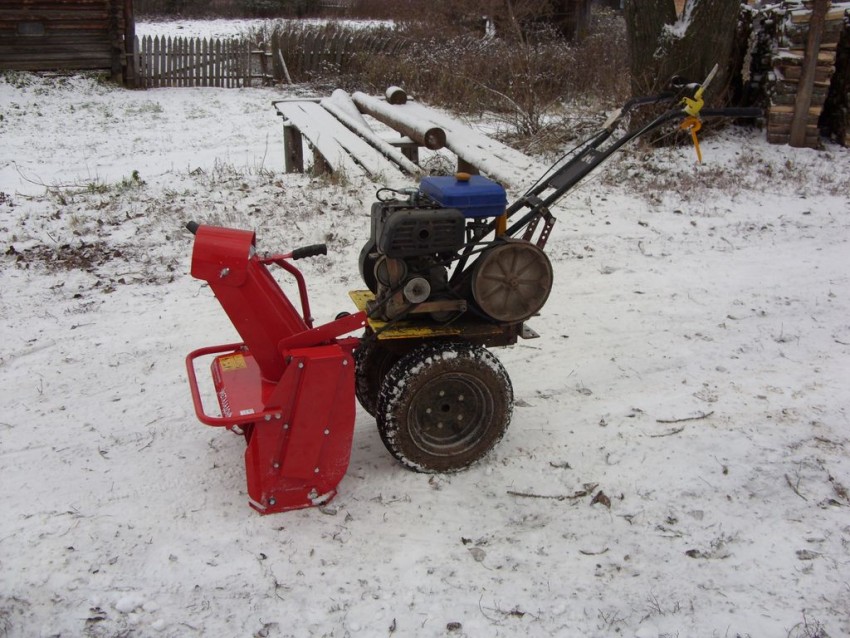

С помощью подобных миниатюрных грузовичков жители наших регионов перевозят дрова, удобрения и урожай. В зимний период его можно использовать в качестве инструмента для уборки снега. Даже самая слабая модель беспроблемно тянет груз массой до 400 кг.

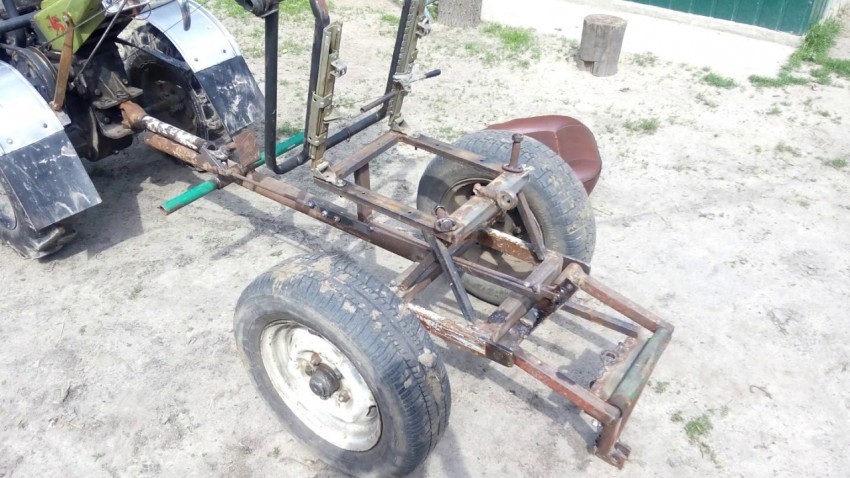

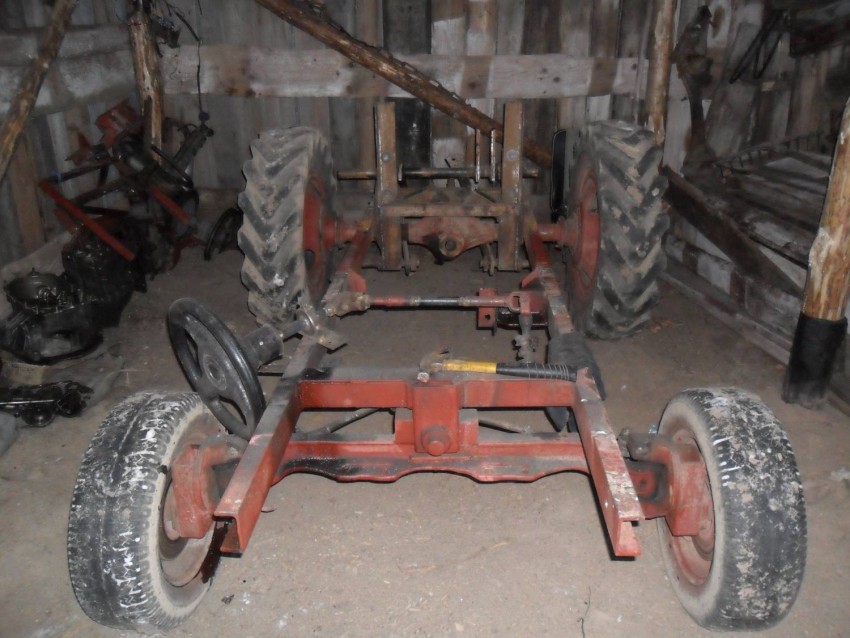

Этапы сборки

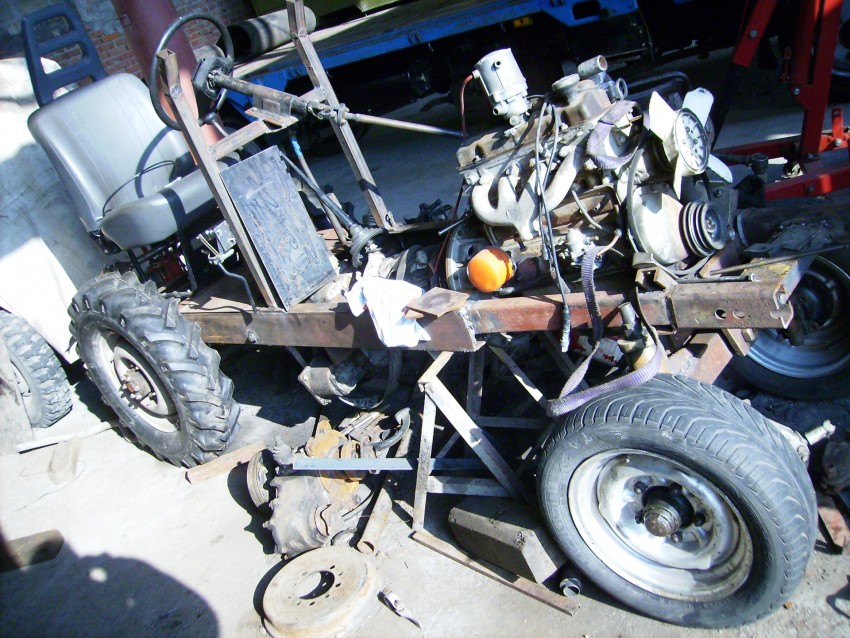

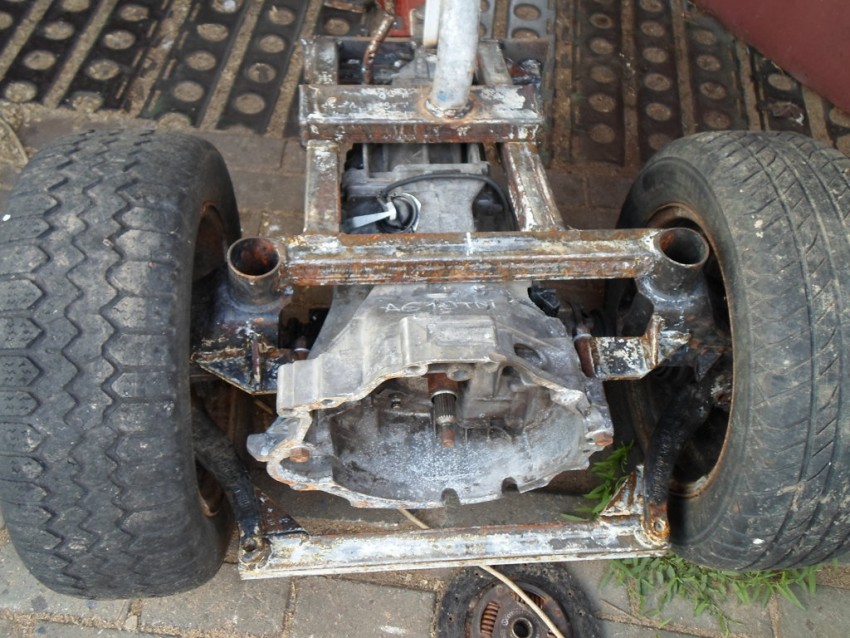

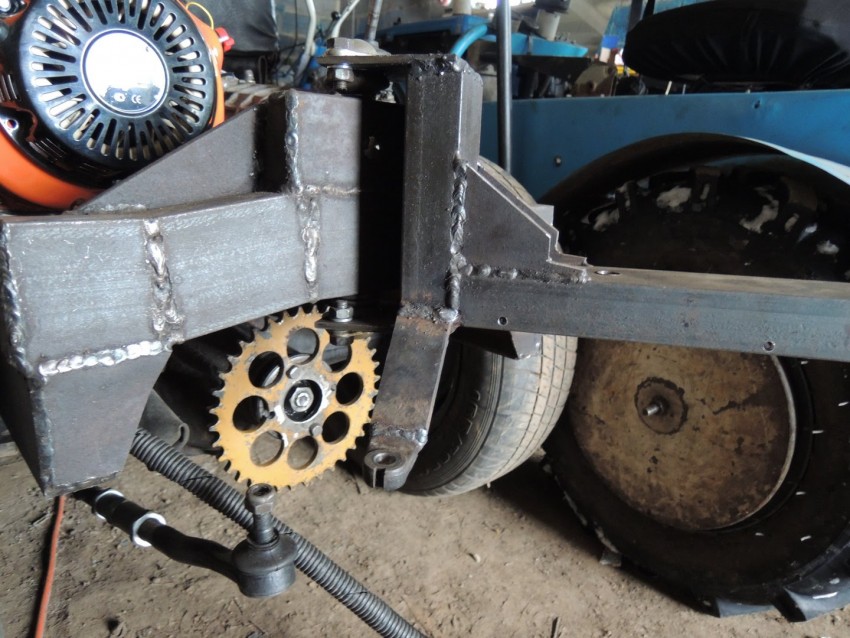

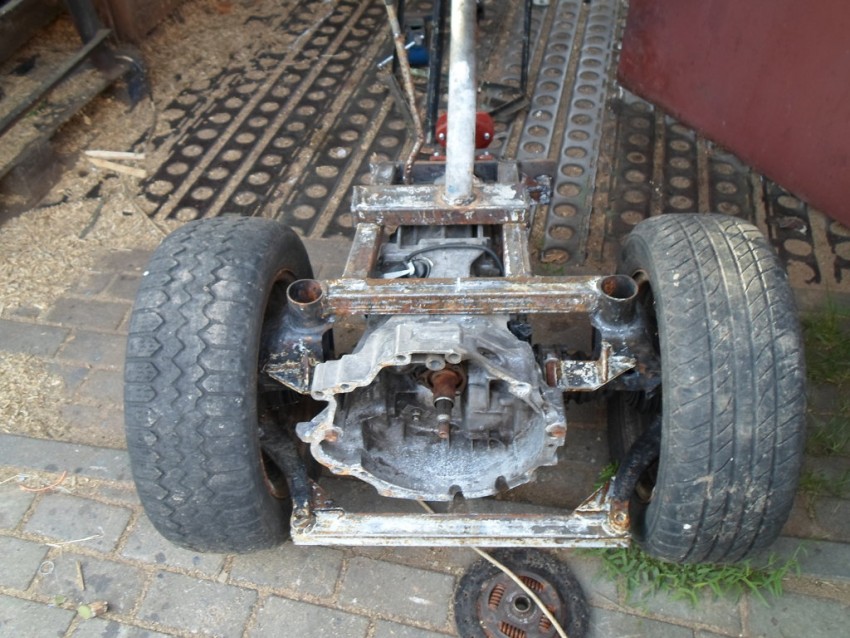

Начинать сборку необходимо с основы, а это, конечно, рама. Необходимо строго по уровню заранее отмерянные и разрезанные куски метала. Для жёсткого крепления и исключения любого люфта их скрепляют при помощи сварочного аппарата. Можно использовать обычные болты, но реализовать крепление такого типа более сложно и требует больше расчётов.

Купив готовые ступицы, в комплект которых входят и тормоза, вы сэкономите себе много времени и сил на допустимые ошибки. А уже прикрепить их не составляет большого труда: к трубе достаточной прочности и обрезанной по размеру на концах крепятся ступицы.

Труба крепится к раме через высверленные отверстия, далее крепятся рулевые тяги, тормоза. А в конце устанавливается рулевая колонка.

Для задней оси на заготовленную трубу устанавливаются запрессованные подшипники во втулки. Ось, для получения крутящего момента, подсоединяется через шкив со двигателем. Колёса, в зависимости от мощности устройства, можно использовать и от небольшого автомобиля. Если мощность небольшая и обрабатываемая площадь будет небольшой, то можно использовать и отдельно продаваемые колёса с внутренней камерой небольшого диаметра.

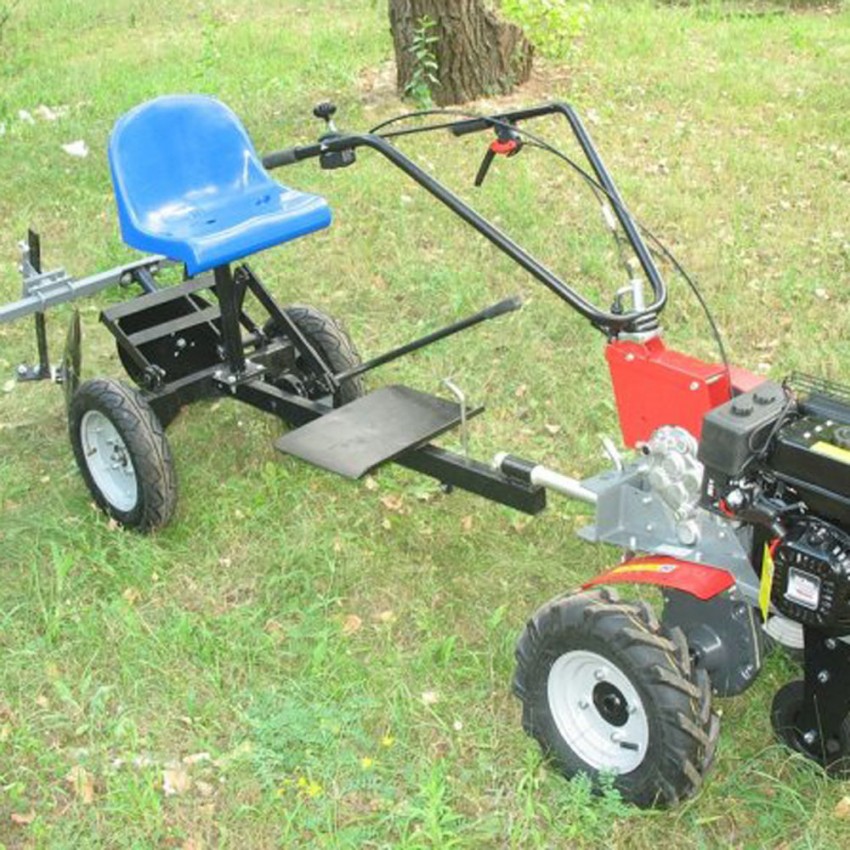

Большое значение имеет и эргономика рабочего места самого водителя. Сидение и комплекс управления в нём, а также само нахождение на транспорте, должно быть максимально удобным. А, значит, есть необходимость в проектировании:

сидения;
амортизации сидящего;
расположение рулевого колеса;
простота и доступность управляющих рычагов.

Чтобы сделать работу на мотоблоке максимально комфортной и избежать дополнительных стрессовых гипотетических моментов, устройство можно и модифицировать по собственному индивидуальному усмотрению, а это:

Защитные щитки или полноценная кабина для защиты от внешней среды;
возможность разбирать узлы в полевых условиях;
универсальность креплений, для упрощения поиска запчастей и модификаций;

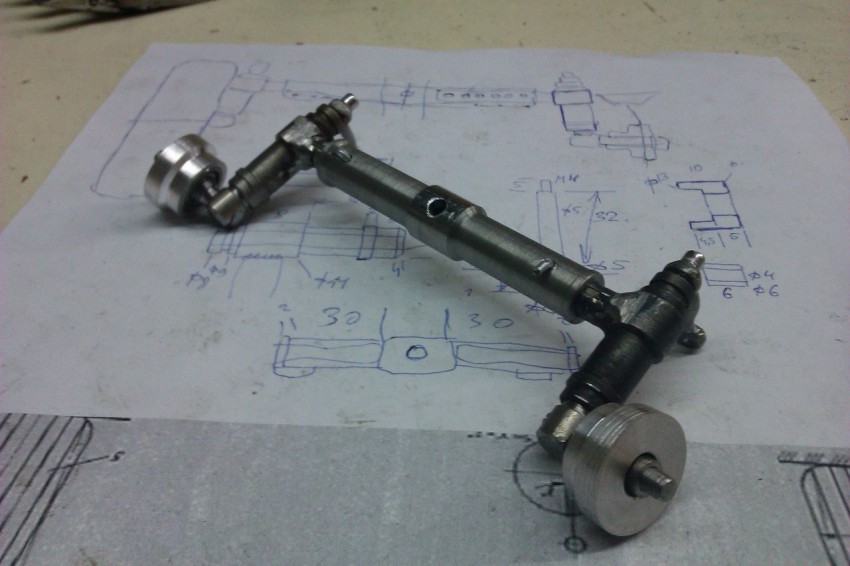

расчёт рулевой тяги;
низкий центр тяжести.

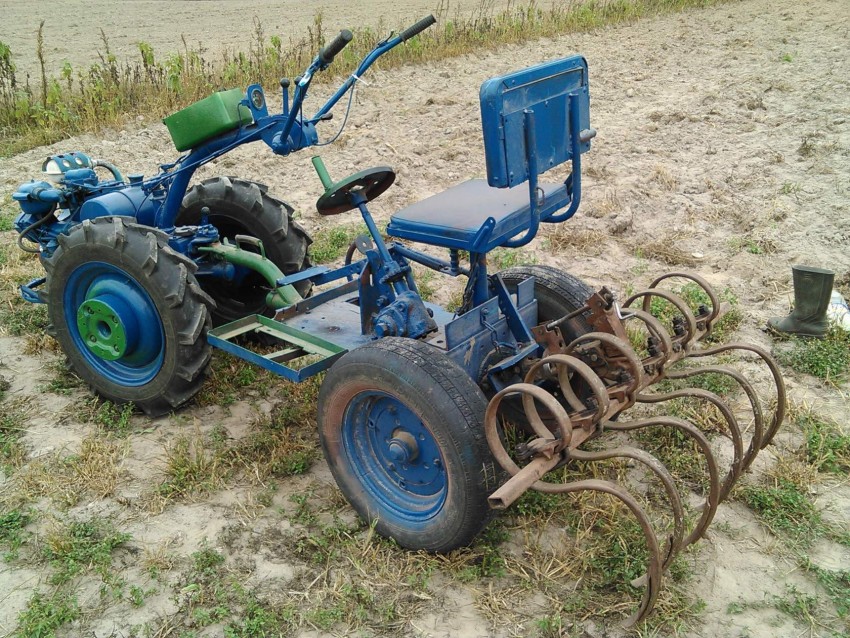

Конечно, сделанный самостоятельно минитрактор на базе мотоблока будет по надёжности и соотношении оптимальности конструкции уступать заводским экземплярам, но по стоимости владелец такого проекта может самостоятельно варьировать стоимость комплектующих, а также подстраивать под исключительно субъективные, а, возможно, и нестандартные нужды.

При должной сноровке, терпении и усердии практически каждый фермер, а также простой любитель сможет соорудить такую вещь, вложив, конечно, при этом необходимую сумму денег в материал и сам блок.

Изготовление мотоблока

Приступаем к изготовлению мотоблока:

Собираем раму: используем сварочный аппарат, целесообразно использовать цельный металл. Делаем конструкцию жесткой. Конструкция рамы состоит из двух лонжеронов, задние концы требуется изогнуть кверху, а передние скрепить сваркой. К задней части присоединяем блок управления с рычагами. Между собой лонжероны соединяем поперечными планками. Передняя планка будет играть роль подставки для трансмиссии и аккумуляторной батареи.
Место крепления мотора изготавливается в виде салазок, к боковым сторонам привариваются скобы, а к центру водопроводная труба диаметром 42 мм. К середине образовавшихся салазок крепится поперечная дуга, которая имеет отверстия для крепления двигателя и основания рамы. В передней поперечине рамы делается место для установки цепи натяжения, обеспечивающей работу редуктора.
Установка редуктора – важный элемент изготовления самодельного мотоблока. Редуктор выполняет преобразование энергии крутящего момента в более низкие скорости. Обычно редуктор устанавливается между двигателем и колесами. Существуют варианты самодельных мотоблоков, когда редуктор может быть использован не только для движения мотоблока, но и для работы бура, фрезы, пневмохода-самоделки и т.п.
Оснащаем двигатель воздушным охлаждением, используем электродвигатель, рассчитанный на 12 вольт.
Ставим колеса, не превышающие 10 дюймов. Шлицевые нарезки полуосей передают крутящий момент колесам. Чтобы улучшить сцепление колес с грунтом, можно установить специальный бандаж, изготовленный из проволоки или цепей – т.е. делаем грунтозацепы своими руками.
Устанавливаем выхлопную систему, которая остается без изменений. Несмотря на то, что существует возможность установки снятой с мотоцикла выхлопной, можно сделать выхлопную собственными руками. Потребуется труба, из которой будет сделан патрубок, и банки–глушители. Переходник между патрубком и глушителем должен изготовит токарь, самостоятельно сделать этот узел крепления невозможно.
Подготавливаем место для топливного бака, который можно сделать собственноручно: подойдет любая пластиковая канистра, емкостью не менее 5 литров. В канистре проделывается отверстие и выводится специальный шланг, по которому будет транспортироваться горючее.
Соединяем агрегаты и узлы между собой и запускаем мотоблок.

Пользуясь всеми вышеописанными советами можно самостоятельно собрать мотоблок за довольно короткое время, используя только подручные материалы и затратив незначительное количество денежных средств.

Преимущества самодельных мотоблоков

Основное преимущество самодельных агрегатов состоит в том, что для их создания не нужно тратить большое количество денег. Для создания самодельного мотоблока достаточно обладать следующими материалами и инструментами:

сварочный аппарат;
двигатель от бензопилы или мотоцикла;
стальные трубы;
колеса от легкового автомобиля или листовой металл для изготовления грунтозацепов.

Кроме этого, понадобятся и дополнительные детали для соединения двигателя с рамой. Имея все названные компоненты можно сделать самодельный мотоблок своими руками. При этом такое устройство будет выполнять все функции, которые выполняют заводские модели. При желании можно подобрать для агрегата мощный двигатель, чтобы изделие не уступало современным мотоблокам.

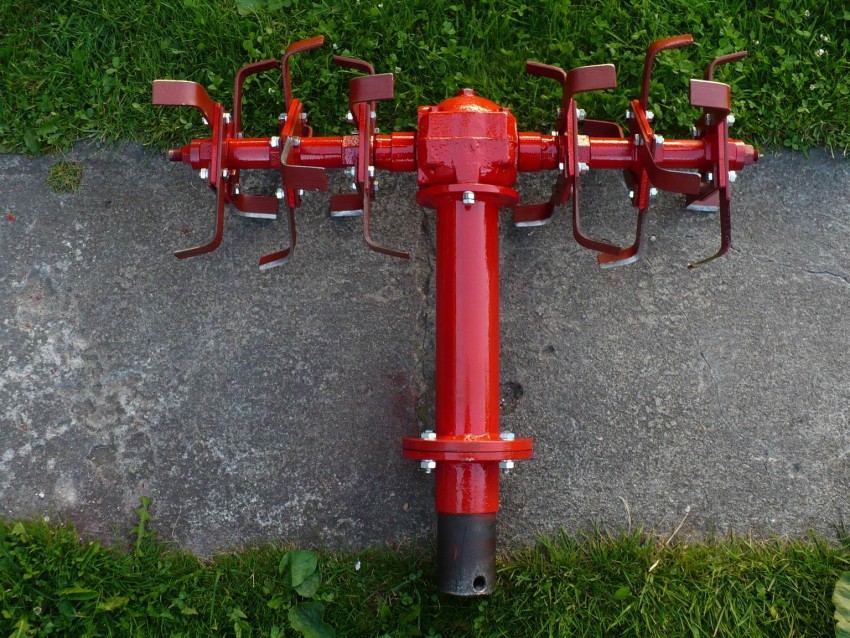

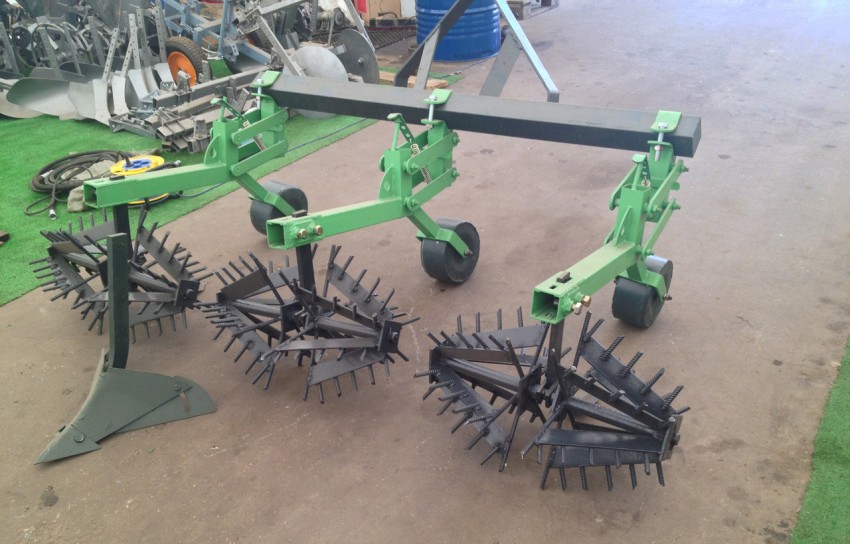

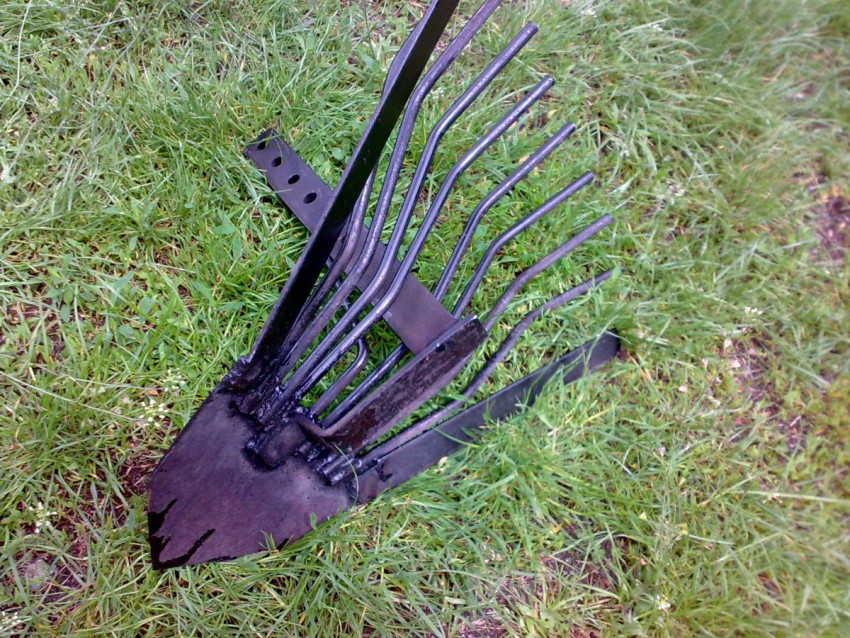

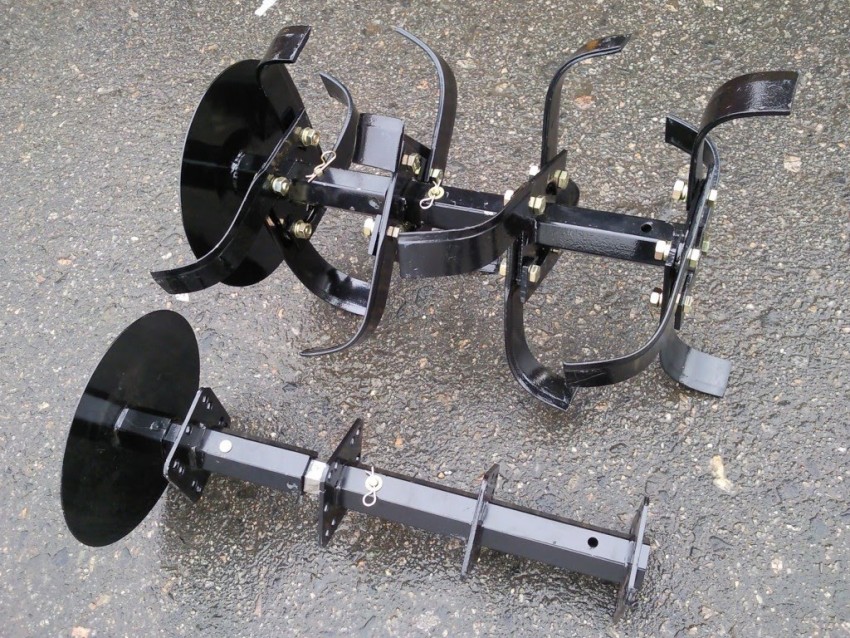

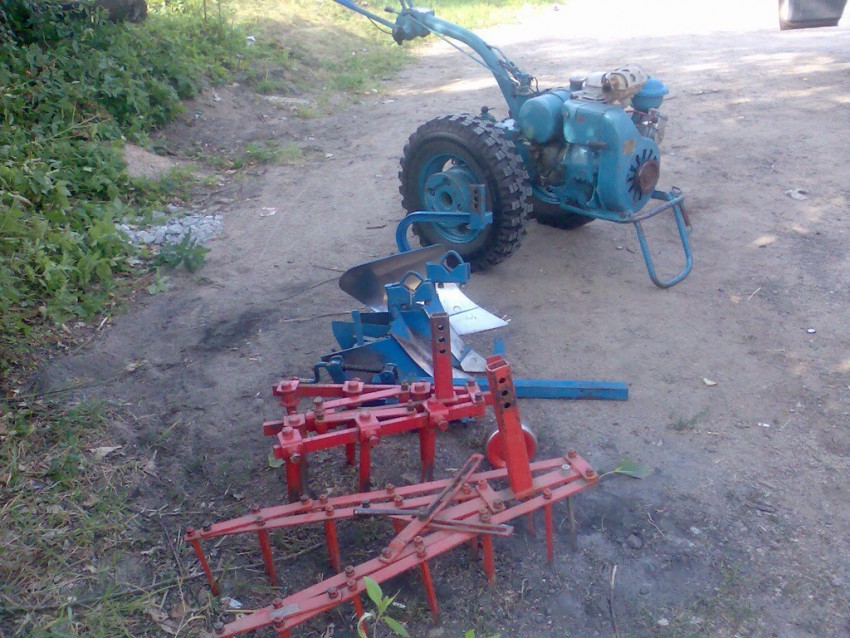

Навесное оборудование для самодельного мотоблока можно сделать самостоятельно или же приобрести готовое.

Фото мотоблока своими руками

https://youtube.com/watch?v=1KWv0b94BIc

Также рекомендуем просмотреть:

Мельница своими руками
Калитка своими руками
Летний душ своими руками
Садовые фигуры своими руками
Качели своими руками
Туалет на даче своими руками
Садовые дорожки своими руками
Детская площадка своими руками
Веранда своими руками
Сарай своими руками
Пруд своими руками
Грядки своими руками
Курятник своими руками
Цветник своими руками
Септик своими руками
Фонтан своими руками
Поделки из покрышек своими руками
Погреб своими руками
Ловушка для мух своими руками
Вольер своими руками
Бассейн своими руками
Навес своими руками
Огород своими руками
Крыльцо своими руками
Тротуарная плитка своими руками
Коптильня своими руками
Детская кроватка своими руками
Мангал своими руками
Бочка своими руками
Гамак своими руками
Ландшафтный дизайн своими руками
Клумбы своими руками
Теплица своими руками
Альпийская горка своими руками
Сделать клетку своими руками
Как украсить двор своими руками
Полив своими руками
Поилка своими руками
Бытовка своими руками
Удочка своими руками

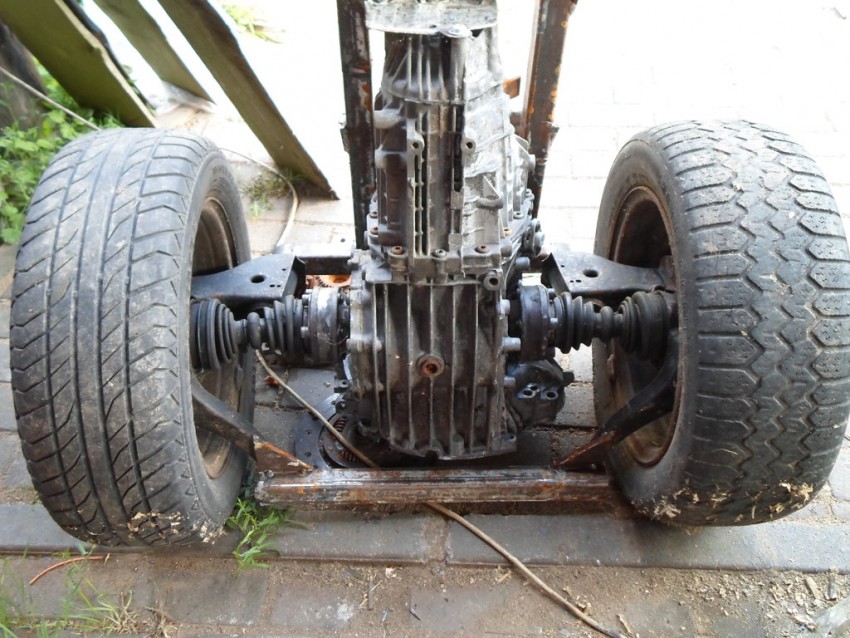

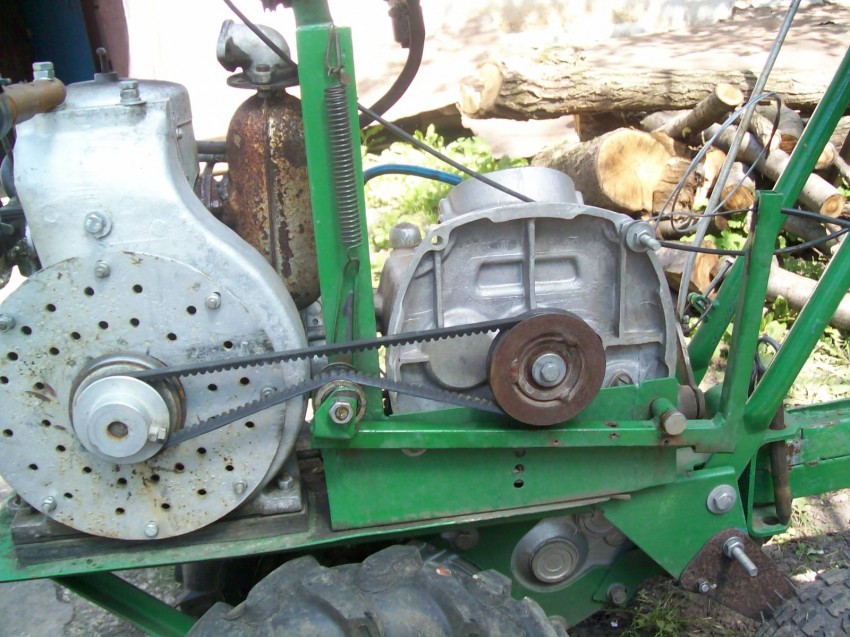

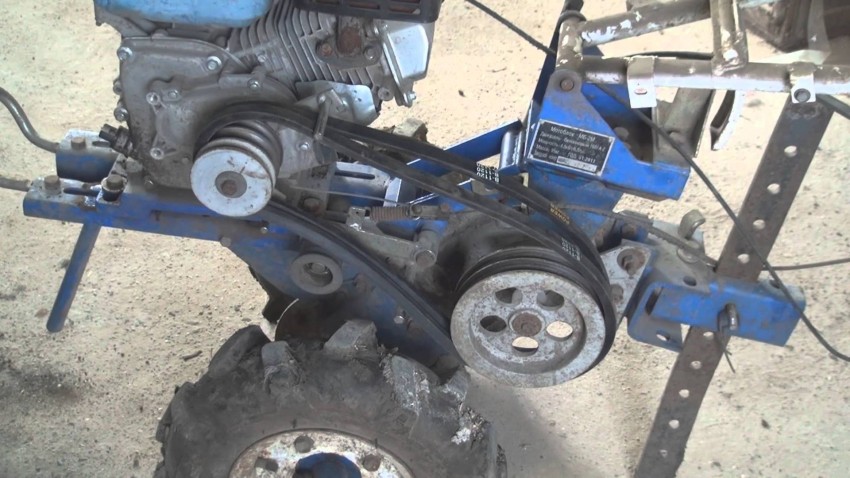

Трансмиссия

Для самодельного дизельного мотоблока, впрочем, как и мотокультиватора, потребуются цепи, звёздочки, переходной вал. Их в основном заимствуют у списанной мото-, авто-, агротехники. Ступицы звёздочек не сложно сделать самому, используя куски железа и токарный станок, благо по этой теме легко найти в интернете подробный чертёж или видео. Готовый редуктор к самоделке берут от любой модели мопеда. В приготовлении самодельного редуктора используют стальные пластины и цилиндрические диски с зубьями. Можно установить самодельный дифференциал.

Кинематическую схему самоделки создают максимально простой, чтобы обеспечить большую надёжность функционирования её механизмов. Передачу крутящего момента от двигателя на промежуточный вал организуют посредством стандартной роликовой цепи с ведущей и ведомой звёздочками. При этом увеличивают передаточное число промежуточного и снижают частоту вращения выходного валов.

Иногда в состав трансмиссии мотоблока или мотокультиватора включают так называемый ходоуменьшитель. Это понижающий редуктор, который необходим для получения медленных рабочих скоростей (На видео показана пошаговая инструкция, как собрать ходоуменьшитель).

Установка данного приспособления позволяет улучшить управление самоделкой и сделать её эксплуатацию безопасной для человека. Ходоуменьшитель покупают или собирают своими силами. Как самому сделать ходо уменьшитель и что для этого понадобится, можно посмотреть как на видео, так и поинтересоваться на тематических форумах, организованных технарями-умельцами.

Каракат — ещё одно устройство, которое можно изготовить из мотоблока

Данный агрегат представляет собой интерес для тех, кому необходимо пересекать болотистую местность. Он способен выступать в качестве неплохой альтернативы болотоходу. В настоящее время каракат можно без особых проблем изготовить из мотоблока.

Изначально, как в случае с минитрактором и вездеходом, следует установить широкую вторую ведомую ось. После этого будущий каракат из мотоблока необходимо оснастить специальными дисками. Их вряд ли удастся найти в свободной продаже. Сделать их самому — не проблема. Для этого потребуется приобрести по 2 алюминиевых тазика на каждый диск. В дальнейшем происходит сваривание этих тазиков вместе днищами. После этого вырезается отверстие, подходящее по диаметру ступице. Затем останется только наварить по краям фиксационный контур, необходимый для удержания объёмных шин для караката.

Глубокая обработка почвы

При освоении новых участков приходится осваивать целину. Обычно она обильно зарастает дерниной, многолетними травами и бурьяном. Справиться обычными инструментами с подобными территориями довольно сложно. Чаще прибегают к культивации с помощью глубокой обработки с оборотом пласта. При оборотной пахоте происходит подрезание части слоя, ее подъем и переворот вокруг собственной оси. В результате земля из нижнего слоя оказывается сверху. Сорные травы в течение определенного времени не могут расти. У культурных растений появляется фора для опережающего развития.

Подобную работу выполняют осенью. Корневища крапивы, пырея ползучего, одуванчика и иных сорняков подмерзают в ноябре-декабре, когда температура воздуха опускается ниже -15…-17 ⁰С (стабильного снежного покрова еще нет). В дальнейшем они теряют способность к росту.

В дальнейшем к подобному приему прибегают каждую осень. Через 2…4 года осенней зяблевой пахоты количество сорных трав на участке многократно сокращается.

Глубокая пахота позволяет:

обернуть пласт почвы и дать возможность растениям использовать для питания вещества, которые в течение сезона постепенно смещаются на нижние горизонты. Подобная операция позволяет снизить засоление грунта минеральными подкормками, а также сократить количество вносимых удобрений;
аэрация нижних слоев почвы способствует возникновению аэробных процессов перегнивания растительных остатков. Обычно в нижних слоях доступ кислорода воздуха ограничен. Поэтому создаются условия, когда перегнивание корней стержневого типа растягивается на несколько лет. Анаэробные процессы (без доступа воздуха) происходят с медленным накоплением гумуса;
при обороте пласта семена сорных трав оказываются в нижних слоях грунта, и прорастать они не могут. Оставшиеся на поверхности корни вымерзают. В результате резко понижается засоренность почв;
вымерзающие комки земли в зимний период легче крошатся весной. Образуется легкий рыхлый поверхностный слой, в котором культурные растения могут получать более обильное питание;
внесение органики перед пахотой позволяет организовать активное перегнивание навоза или сидератов, если их посеяли после уборки основных культивируемых культур.

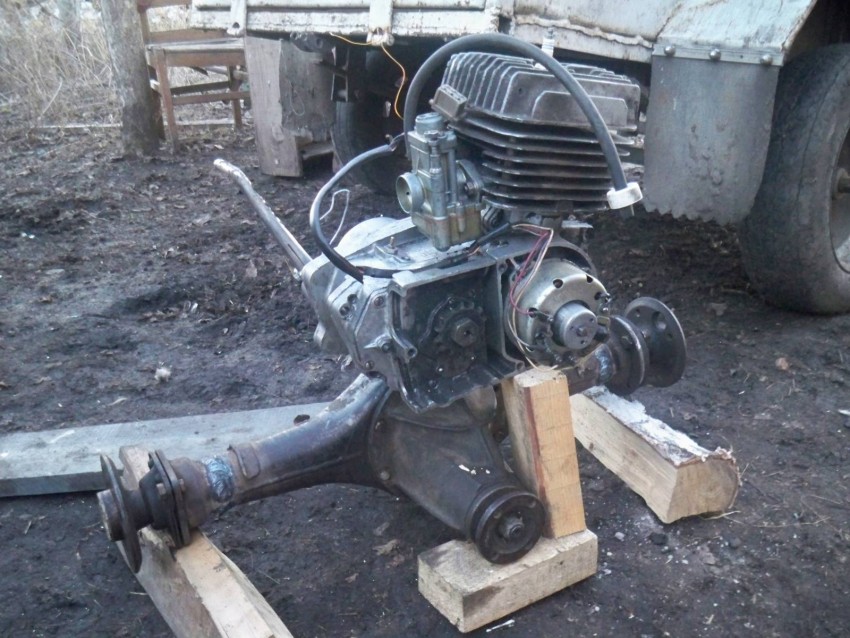

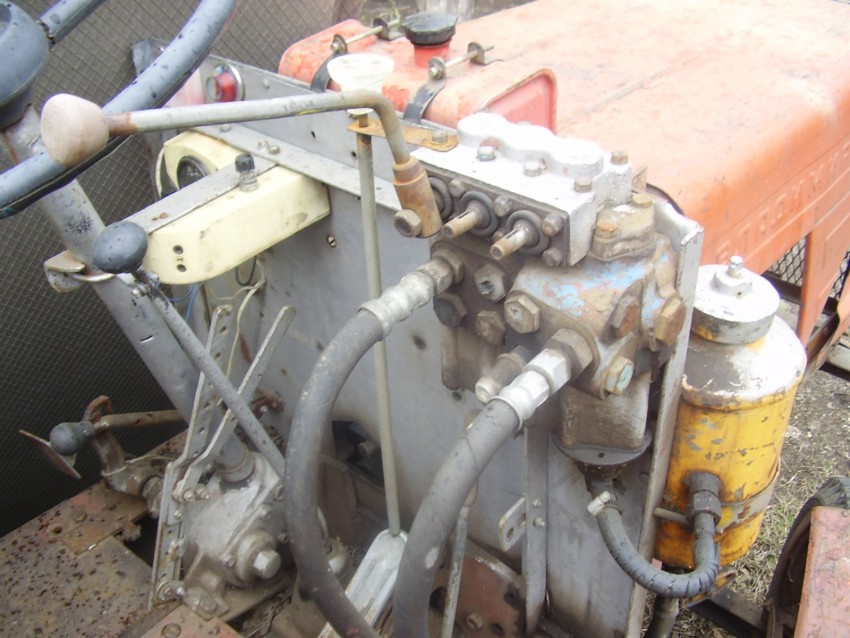

Двигатель

При конструировании самодельного мотокультиватора некоторые обходятся приводом от мотороллера или мопеда. Но чтобы собрать более производительный мотоблок, силы двигателя мопеда будет недостаточно. Для него потребуется мощный 16-18-сильный дизельный мотор от мотоцикла. Его «подгоняют» под нужные параметры, но иногда его нужно модернизировать. Бензобак устанавливают также от мотороллера.

Сначала перестраивают систему охлаждения в активную воздушную, чтобы усовершенствовать технические показатели мототехники. Это легко сделать при помощи 12-ти вольтового электрического движка с небольшой железной крыльчаткой. Попутно производят замену клапана на лепестковый, что помогает облегчить пуск, увеличить тягу и снизить потребление топлива.

Подготовленный двигатель монтируют в жёсткие хомуты. Их предварительно приваривают к передней части рамы самоделки, затем надёжно стягивают болтами (весь процесс хорошо показан на видео).

Обязательно следят за тем, чтобы зажимы охватывали шейку выходного вала дизельного мотора мотоблока и прочно его удерживали.

К КП самодельного приспособления прикрепляют рычаг, который легко сделать из железного прутка, приварив шарик на конце. Длину ручки оставляют таковой, чтобы, находясь за рукоятями управления мотоблока или мотокультиватора, можно было без труда до неё дотянуться.

Далее для самоделки собирают фильтр очистки воздуха, применяя доступные материалы, например, консервную банку, металлическую трубку. Затем подготавливают топливный бак самодельного мотоагрегата. Его можно самому сделать из любой герметичной ёмкости или взять от вышедшей из строя мотоколяски.

Тонкости эксплуатации

Качество и скорость выполнения работ зависит не только от выбора навесного оборудования, но и от уровня подготовки устройства перед работой. Опытные пахари рекомендуют правильно отрегулировать и настроить установку, выполнить смазку всех подвижных элементов и проверить надежность фиксации каждой детали. Среди основных правил работы с плугом нужно выделить следующие:

утяжеление устройства с помощью железных дисков, которые крепятся к раме – данная хитрость упростит работу с тяжелыми, глинистыми и сухими почвами;
заточка рабочего лезвия осуществляется только с помощью точильного камня;
регулярная и своевременная очистка лемеха от земли и корней растений;
ежедневная смазка подшипников;
во время работы с поднятым плугом нужно использовать специальные подставки;
после последнего использования необходимо очистить, вымыть и смазать все детали конструкции;
длительное хранение осуществлять только в сухих и проветриваемых помещениях.

Стоит выделить следующие основные этапы проведения регулировки и настройки оборудования:

регулировка глубины – осуществляется с помощью болта регулировки колес, который находится на внешней стороне квадратной трубы; вращение детали по часовой стрелке увеличивает глубину вспашки, а движение против часовой стрелки уменьшает глубину борозды;
регулировка ширины борозды – проводится путем растягивания длины регулирующей тяги поперечного вала;
выравнивание уровня сторон – осуществляется путем корректировки высоты необходимой штанги;
регулировка переднего и заднего положения рамы – проводится путем увеличения или уменьшения длины передней штанги корпуса.

Настройку плуга необходимо проводить только на ровной и жесткой поверхности, подложив при этом под левые колеса деревянную дощечку высотой 180 мм. Для мини-трактора с полным приводом высота бруса для переднего колеса должна быть больше, а для механизмов с задним приводом размер брусьев должен быть одинаковый. Размер деревянной подложки выбран неслучайно и связан со смещением центра тяжести во время работы к правому колесу. Левая сторона будет перемещаться по рыхлой и мягкой почве, которая будет опускать колесо на несколько сантиметров. Именно данная особенность (погрешность) и оказывает влияние на высоту бруска.

Настройка первого корпуса плуга является важным этапом процесса регулировки в связи с неплотным прилеганием правого колеса к почве, что значительно сокращает ширину вспашки. Стоит выполнить следующие этапы настройки:

регулировка отступа между внутренней частью правого колеса и крайней точкой лемеха; длина отступа должна быть не менее 10 процентов от ширины захвата одного корпуса;
проверка расположения лемеха относительно рабочей поверхности; между острой частью плуга и землей не должно быть зазоров и просветов;
регулировка высоты расположения полевой доски, которая не должна быть выше уровня земли минимум на 2 сантиметра;
установка полевой доски относительно центральной оси трактора.

После приобретения устройства нужно обязательно внимательно изучить инструкцию производителя, в которой подробно указаны все характеристики прибора, виды возможных поломок, правила их устранения и описаны все тонкости ухода за оборудованием. Плуг для мини-трактора уже многие десятки лет является незаменимым прибором, который используют все владельцы земельных участков. От правильного выбора устройства зависит скорость осуществления работ, а также ее качество.

О том, как правильно регулировать плуг для мини-трактора, смотрите в следующем видео.

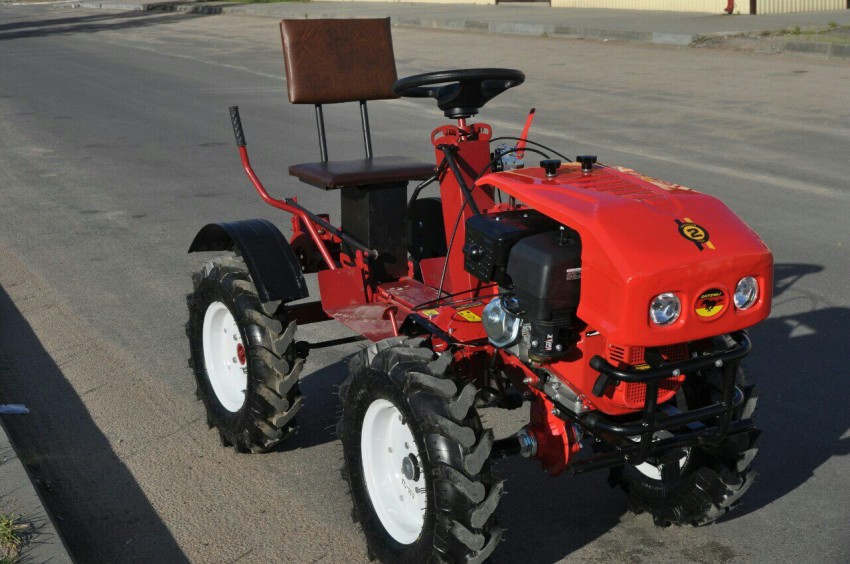

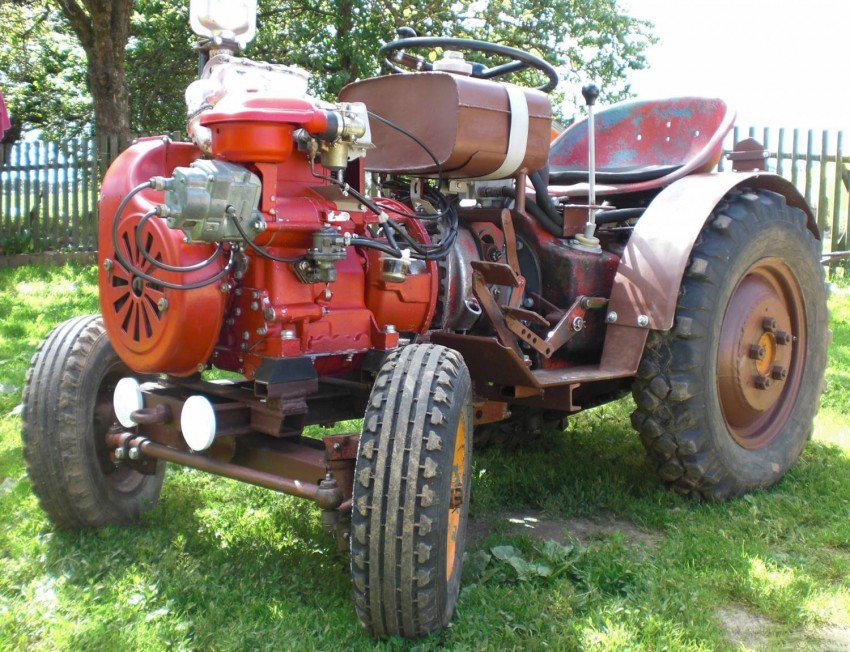

Самодельные мини-трактора: виды и особенности

К этому классу сельскохозяйственной техники принято относить три вида, каждому из которых присущи свои характеристики:

Многофункциональная техника, с помощью которой можно выполнять такие работы, как обработка почвы, скос травы, уборка мусора и пр. Чаще всего подобные самодельные мини-тракторы оснащаются силовым агрегатом, обладающим средней мощностью, что достаточно для обработки участка площадью до 5-6 гектаров. При необходимости на такую технику можно установить устройства навесного типа, благодаря которым можно расширить перечень задач, которые можно решить с помощью таких мини-тракторов.
Самодельные мини-трактора, специализацией которых является покос травы и уборка мусора на участке. Такая техника может обрабатывать площадь 1-2 гектара, также она нередко используется для устройства газонов.
Райдеры. Основным назначением такой техники является внесение удобрений, обработка ядохимикатами. Вдобавок к этому они могут при использовании специального оборудования применяться и для решения других задач, эти машины рассчитаны для небольших земельных участков.

Пошаговое конструирование

Определите мощность ДВС. Помните: ДВС с воздушным охлаждением перегреваются от длительной работы, им необходима и принудительная вентиляция. Поэтому отложите ДВС от бензопил, даже от «Урала 2Т Электрон» с 5 лошадиными силами (л.с).

Продуктивнее ДВС от мотоциклов марки «Планета» – одно- и двухцилиндровые (16-22 л.с). Подойдут и советские мотороллеры группы «Вятка» (прототип итальянской «Веспы»), а также «Тула» и ее прототипы, в том числе, грузовой «Муравей». Их мощность – от 5,5 до 8-11 л.с. Такие мотоциклы и мотороллеры еще стоят в гаражах и сараях, их можно за бесценок купить по объявлениям.

Читайте здесь: Бассейн своими руками — советы как построить стационарный каркасный плавательный бассейн

Техническая ценность «Иж-49» – в стальной головке двигателя, а не алюминиевой. Несмотря на мощность в 11,5 л.с, этот «Иж» даст фору в тяговой силе преемнику – «Иж-Планета П-5» с его двадцатью «лошадьми».

В селах еще сегодня им без переделок пашут огороды. А на прицепах возят до полутора-двух тонн сена. Они тихоходные, поэтому не греются.

Что необходимо для сборки:

«донор», с которого снимаются некоторые запчасти;
чертежи (из Интернета или паспорта заводского мотоблока);
сварочный, желательно и мини-токарный агрегат (есть школьного типа);
набор инструментов.

Агрегаты с электроприводом

При обработке небольших земельных участков хорошим подспорьем может стать культиватор на электроприводе. Наиболее популярной является промышленная модель «Крот». Как правило, электрокультиватор имеет меньшую мощность, а его использование ограничивается шнуром электропитания. Но все же данная техника весьма популярна среди дачников. При этом многие умельцы предпочитают изготавливать самодельный электрокультиватор своими руками.

Принцип работы

Силовым агрегатом электрокультиватора является электродвигатель, который передает крутящий момент на фрезу колесного типа или другой элемент землеобработки через редуктор. Органы управления техникой располагаются на руле. Чаще всего электрокультиваторы одноколесные
