Самодельные солнечные водонагреватели

Содержание

Разновидности устройств

Нагреватели воды, работающие от солнечной энергии, можно разделить по таким критериям:

  • Способу нагревания воды – прямой нагрев (используется одноконтурная система) и косвенный нагрев, при котором используется двухконтурная система.
  • Водный нагреватель соединен с накопительным баком благодаря трубам, по которым посредством естественной циркуляции движется вода. Подпитка осуществляется холодной водой по мере того, как расходуется подогретая. В этом способе нагревания в системе циркулирует хладагент, а в накопительном баке есть конденсатор, на котором жидкость, которая циркулирует в закрытом контуре нагревателя, передает энергию воде. Жидкость, в свою же очередь, будет циркулировать в контуре потребителя.
  • Способу обеспечения циркуляции – естественная (в этом случае движение воды происходит благодаря разнице температур в водном нагревателе и у потребителя), принудительного типа (выполняется за счет установки циркулярного насоса).
  • По типам конструкции (плоские и вакуумные).

Плоские

К достоинствам такого солнечного водонагревателя для дачи отнесем:

  • Возможность использования для различных систем.
  • Надежность устройства.
  • Высокие показатели эффективности.
  • Неприхотливость к эксплуатации.
  • Длительный срок эксплуатации.

К недостаткам отнесем:

  • При повреждении невозможен частичный ремонт, только полная замена.
  • Низкий коэффициент полезного действия установки.

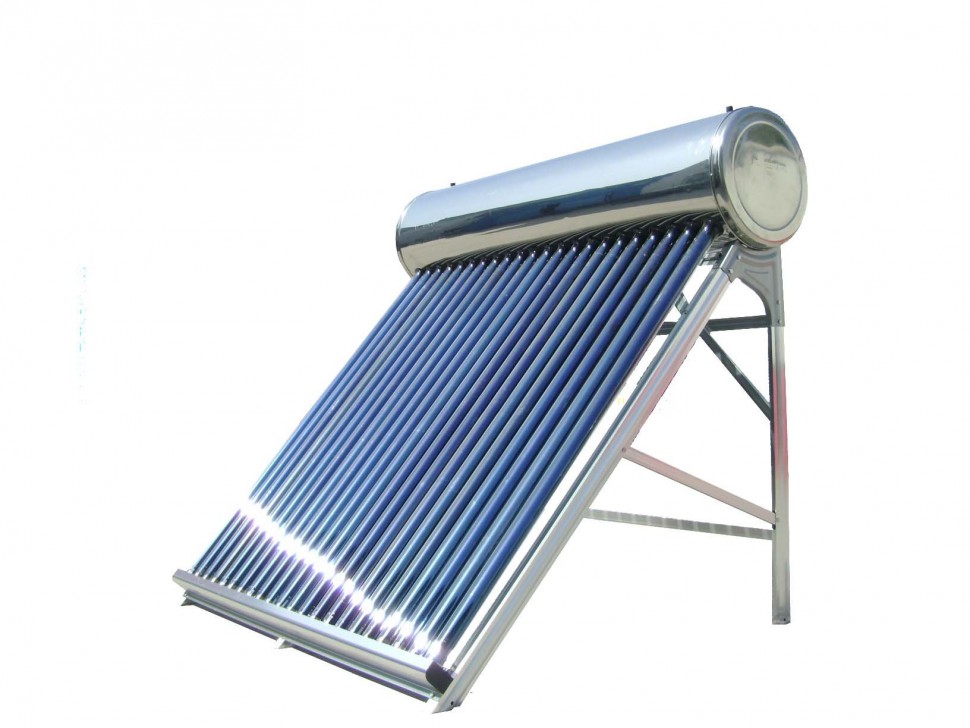

Вакуумные

Лучи солнца попадают на трубки, расположенные снаружи, которые и играют роль абсорбера. В медных трубочках, которые меньше по диаметру, нагревается особая жидкость, которая при нагревании начинает испаряться. Пар поднимается наверх, и передает свою энергию воде, которая циркулирует, а после конденсируется и стекает вниз.

К достоинствам можно отнести:

  • Возможность использования устройства на протяжении круглого года.
  • Высокий коэффициент полезного действия.
  • Универсальность в пользовании.

К недостаткам отнесем:

  • Малый срок эксплуатации по сравнению с аналогами.
  • Подверженность разрушениям из-за воздействий внешних факторов.
  • Невозможно использовать в регионах, где наружный воздух имеет отрицательные температуры.

Как видите, у каждого из видов свои достоинства и недостатки.

Средняя стоимость

Из-за того, что большинство жителей планеты пытается перейти на использование в повседневности альтернативных источников энергии для того, чтобы получать тепло, электричество и горячую воду, предлагаем ассортимент товаров достаточно большой. Солнечные нагреватели воды выпускают предприятия РФ и другие производства за пределами. На стоимость солнечного водонагревателя для дома и его установку будет влиять компания-производитель и страна изготовления, тип конструкции (вакуумный или плоский), а также комплектация поставки и регион, в котором будет осуществлена покупка.

Самый дешевый вариант будет стоить 155 000 рублей, и за такую сумму у вас получится купить «Солнечный водонагреватель для бассейна» от Интекса (Китай), с такими техническими характеристиками – размер 1.2*1.2 метра, предназначается для использования с фильтр-насосом, производительность которого не больше 9400 л/час, а вес 3.7 кг.

Водонагреватель, работающий от солнца под названием «ДАЧА-ЛЮКС» (производство Россия), имеет объем в 125 литров и будет стоить 29 000 рублей. В комплектации поставки есть накопительный бак, комплект трубок вакуумного типа (15 штук), а также контроллер. Площадь поглощения составляет 2.30 м2. Установка германского происхождения для снабжения горячей водой «АuroSTEP plus» можно купить за 195 000 рублей, а в полной комплектации за 455 000 рублей. За такую сумму вы получите системы снабжения горячей водой, которая полностью исключает возможность закипания, а также нагреватель для воды с емкостью от 150 до 350 литров и от 1 до 3 солнечных коллекторов.

Установка имеет регулятор управления и дополнительный нагреватель электрического типа. Как видно из цифр, приведенных выше, разброс по стоимости достаточно большой, поэтому каждый покупатель (пусть даже и потенциальный) может выбрать такое устройство, которое будет отвечать предъявляемым требованиям и подходящим по стоимости.

Солнечные водонагреватели от проверенных производителей

Экономическая выгода от покупки отопительного бойлера зависит от нескольких факторов:

  • высокая стоимость;
  • теплоотдача;
  • срок окупаемости;
  • время эксплуатации.

Не все солнечные водонагреватели одинаково функционируют. При применении установок, сделанных из дешевого и некачественного сырья, можно столкнуться с проблемами использования: упадет производительность, техника выйдет из строя раньше срока. Чтобы не столкнуться с разочарованием, нужно покупать технику проверенных производителей. Давайте выясним, каким производителям лучше доверять?

Пассивный солнечный водонагреватель

  • Atmosfera – это украинский производитель, который создает вакуумные и панельные установки для круглогодичного нагрева воды и поддержки отопительных систем. Данные водонагреватели предназначены для устройств с вынужденной циркуляцией, обладают высокой теплоизоляцией. В корпусе присутствует место для установки контролирующих датчиков. Многие пользователи отметили высокую производительность систем в холодную и дождливую погоду. Купить бойлер можно от 20 тысяч рублей;
  • Side – китайская компания наладила производство солнечных водонагревателей и сопутствующих устройств, нужных для обслуживания и подключения. На рынке можно найти трубчатые и панельные устройства, а также готовые решения для оборудования бассейнов, офисов, производственных площадок, больниц, школ. Бойлеры этого бренда пока только набирают популярность среди отечественных потребителей;
  • Vaillant auroSTEP plus – солнечные коллекторы с отменным немецким качеством сборки и доступной ценой. Вы можете купить данную систему не меньше чем за 200 тысяч рублей, и обеспечить семью горячей водой на 3 человека;
  • SunRain – еще одна модель китайского производства. Данные установки функционируют при уменьшении температуры до – 50 градусов. Производитель реализует горизонтальная и наклонная установка. Установки могут работать в течение всего года. Подсоединяются к выносной емкости. Цена трубчатых коллекторов составляет от 40 тысяч рублей;
  • Viessmann Vitosol – немецкий производитель производит водонагревательное оборудование. Основным отличием от аналогов других производителей является качественная сборка, которая полностью соответствует завяленным требованиям. Также здесь присутствует антивандальная и противоградовая системы;
  • ЯSolar – российская компания производит оборудования горячего водоснабжения под ключ. Комплектация состоит из накопительной емкости, контроллера, датчиков нагрева, насосной станции и воздухоотводчика. Солнечные коллекторы, выпускаемые под этим брендом, созданы для подсоединения в системы с вынужденной циркуляцией.

Соблюдение правил техники безопасности и рекомендаций по подсоединению солнечных водонагревателей – главное условия для ввода в эксплуатации установок. Если нарушить условия подсоединения, эффективная работа их не гарантируется.

Принцип обогрева и его эффективность

Абсорберы воздушных коллекторов делают черного цвета, для увеличения интенсивности нагрева под воздействием солнечного излучения. Температура воздуха в коллекторе достигает 70-80°С. Тепла с избытком хватает для полноценного обогрева помещений небольшой площади.

Принцип действия воздухонагревателя следующий:

  • воздух закачивается с улицы в корпус коллектора принудительным способом;

внутри блока установлены абсорберы, отражающие тепло, поднимающие температуру внутри ящика до 70-80°С;

происходит нагрев воздуха;

разогретые воздушные массы принудительно нагнетаются в отапливаемые помещения.

В заводских моделях обеспечение циркуляции воздуха осуществляется при помощи вентиляторов, подключенных к солнечным батареям. Как только ультрафиолетовое излучение становится достаточно интенсивным, чтобы выработать некоторое количество электроэнергии, турбины включаются. Коллекторы начинают работать на обогрев. Зимой интенсивность излучения Солнца снижается.

Дом не сможет полностью функционировать на солнечном воздушном отоплении. Воздухонагреватели используются как дополнительный источник тепла. При правильных расчетах одна установка (данные взяты из технических характеристик воздушных солнечных коллекторов Solar Fox) обеспечит следующую экономию, за отопительный сезон:

  • газ до 315 м³;

дрова до 3,9 м³.

Система солнечного воздушного обогрева компенсирует около 30% необходимого для здания тепла. Полная окупаемость достигается в течение 2-3 лет. Если учесть, что принцип работы связан с использованием установки и для кондиционирования воздуха, а в течение года вырабатывается около 4000 кВт, целесообразность использования становится еще очевиднее.

В странах ЕС широкое распространение получило конструкторское решение «солнечная стена». Конструкция заключается в следующем:

  • в здании одна из стен изготавливается из аккумулирующего материала;

перед панелью устанавливается стеклянная перегородка;

в течение дня тепло аккумулируется, после чего отдается в помещение ночью.

Для усиления конвекции, солнечный коллектор делается не во всю стену. Вверху и внизу предусматривают раздвижные шторки.

На КПД воздушного коллектора существенно влияет время года. Так, в декабре коэффициент полезного действия поддерживается на уровне 50%, в октябре и марте увеличивается до 75%.

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

  • снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
  • экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

  • водяные (жидкостные);
  • воздушные.

По уровню предельных температур коллекторы бывают:

  • низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
  • среднетемпературными до 80°C;
  • высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

  • плоскими, которые могут быть как воздушными, так и жидкостными;
  • вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
  • трубчатыми – бывают и жидкостными, и воздушными;
  • термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Экологичность

Положительные аспекты

Из всех доступных возобновляемых источников энергии именно солнечная энергия и солнечные батареи наносят минимальный ущерб окружающей среде. Электричество, произведенное при помощи солнечных батарей, не оказывает вредного воздействия на воздушные массы. И никак не загрязняет ни поверхностные, ни подземные воды, не истощает природные ресурсы и не несет опасности, как для животного мира, так и здоровья человека.

Единственный реально опасный эффект данного типа энергии связан с получением некоторого количества токсических веществ и химикатов, например, кадмия и мышьяка, которые используются при производстве солнечных батарей. Но, по большому счету, и эти негативные эффекты минимальны по своему объёму, если есть продуманная политика в плане их повторного использования и надлежащей утилизации.

Если смотреть широким полем зрения на проблему, то риски для окружающей среды от солнечных батарей минимальны. Приблизительные выбросы в атмосферу в ходе производства составляют 0,02 грамма теллуридла кадмия на ГИГАВАТТ\час электрической энергии, произведенной за весь срок службы солнечного модуля, и это очень низкий показатель.

Широкомасштабное использование солнечных батарей не несет никакого риска для здоровья человека и живых существ. А повторная переработка модулей, что уже отслужили свой срок службы, почти полностью нивелирует озабоченность «зеленых» по поводу вредности этого вида производства электрической энергии.

Во время своей работы солнечные модули не производят загрязнения Природы, и более того, постепенно замещая традиционные виды топлива (газ, нефть, уголь) они приносят существенные выгоды окружающей среде.

Теллурид кадмия в солнечных батареях на самом деле на поверку оказывается значительно более дружественен Природе, чем все остальные ныне используемые виды кадмийных батарей, включая знаменитые никель-кадмиевые.

Отрицательное влияние

Само производство солнечных батарей включает в себя использование некоторых токсичных газов, взрывоопасных летучих веществ, коррозийных жидкостей и подозрительных канцерогенных – вызывающих рак – реагентов.

Магнитуда возможных негативных эффектов на здоровье человека и Природу в случае производства солнечных батарей варьируется в зависимости от используемых токсических материалов, их насыщенности, интенсивности использования, а также продолжительности их воздействия на человека в условиях производства.

Утилизация значительных объемов отслуживших свое солнечных модулей на конкретной территории приводит к увеличению риска для здоровья людей в данной местности. А также это пагубно для местной флоры и фауны.

Утечка химических реагентов из утилизируемых модулей дает вероятность заражению местной почвы и поверхностных вод.

Скопление солнечных батарей на примере местечка Барстоу, Калифорния, под кодовым обозначением «Солнечная №2», занимает 52,6 гектаров (почти 130 акров) земель и производит около 10 мегаватт электричества на максимальном выходе при пиковых значениях. Производительность достигает лишь 16%.

Для таких вот установок типа «Солнечная -2», чтобы произвести такое же количество энергии, как и типичной 1000 мегаватт электростанции на обычном топливе, за год потребуется покрыть солнечными модулями 33 000 (!) гектаров земли. Или иными словами, 127 квадратных миль площади! А это уже серьезный урон окружающей среде.

Устройство и принцип работы панельного коллектора

Ультрафиолетовые лучи попадая в атмосферу прогревают твердые поверхности, которые разогреваясь отдают тепло окружающей среде: воздуху, воде. Принцип работы и устройство плоского коллектора основан на этом физическом свойстве. Фактически панель представляет небольшой парник с прозрачной поверхностью и абсорбирующим основанием. Лучи солнца разогревают поверхность до 250-300°С.

Тепло аккумулируется и направляется в накопительную емкость. В обвязке гелиопанелей предусмотрен небольшой бак, эффективно борющийся против закипания теплоносителя.

Внутренняя конструкция солнечной панели

В устройстве панельного солнечного коллектора присутствует несколько важных компонентов, увеличивающих эффективность преобразования ультрафиолетового излучения в тепловую мощность. Солнечные водонагревательные панели состоят из:

  • Верхнее покрытие — в зависимости от модели используется обычное или закаленное стекло, либо поликарбонат. Коэффициент спектрального интервала находится в пределах 0,4-1, 8 мкм.Чтобы обеспечить необходимый нагрев, проницаемость солнечных лучей должна достигать 95%. С этой целью используют матовые стекла. Глянцевая поверхность пропускает ультрафиолет хуже на 10-15%. В зависимости от стоимости изделия верхний слой изготавливают из:
    1. обычного или закаленного стекла;
  • антирефлексного стекла, с слоем, элиминирующим отражение солнечного света;

полярного или самоочищающегося стекла.

Корпус — конструкция коллектора изготавливается из металла устойчивого к нагреву и воздействию внешних факторов. В модулях европейских и российских производителей обычно используется анодированный алюминий.

Абсорбер коллектора — это медная пластина с селективным покрытием. Для отвода тепла к теплообменнику припаян проточный трубопровод, располагаемый внутри конструкции двумя схемами «арфа» и «меандр».Сам абсорбер для увеличения теплопоглощения вмонтирован между двух стекол. На верхнюю поверхность наносится специальное высокоселективное покрытие. Нижняя часть защищается слоем теплоизоляционного материала.

Комплектующие, тип раскладки медного теплообменника абсорбера могут отличаться в зависимости от производителя, стоимости гелиоколлектора и необходимых дополнительных функций.

Чем покрывают солнечные коллекторы

От эффективности работы абсорбера зависит КПД гелиопанели. Чтобы увеличить аккумуляцию тепла, медный или алюминиевый сердечник покрывается теплопоглощающей краской для солнечных коллекторов. ЛКМ обычно темного или черного цвета. Основу составляет:

  • черный никель;

оксид титана.

К селективной краске для солнечных коллекторов предъявляются высокие требования: стойкость к выгоранию, устойчивость к высоким температурам. Нанесенный слой должен иметь хорошую адгезию к медной или алюминиевой пластине. Селективное поглощающее покрытие для солнечного коллектора на основе цинка в большей мере соответствует предъявляемым требованиям.

Как аккумулируется и хранится тепло

Плоский солнечный водонагреватель устроен как парник, только с тем различием, что накопленная тепловая энергия не остается во внутреннем пространстве, а перенаправляется в накопительную емкость. Коллекторы не работают самостоятельно и требуют обязательного подключения к накопительному баку косвенного нагрева.

Процесс аккумуляции и перенаправления тепловой энергии происходит следующим образом:

  • абсорбер для солнечного коллектора накапливает тепло;

металлический сердечник подсоединен к проточному трубопроводу;

жидкий теплоноситель снимает излишки тепла и направляет его в бойлер косвенного нагрева.

По принципу хранения тепла различают несколько типов плоских коллекторов:

  • моноблочный солнечный водонагреватель — накопительная емкость присоединена к панелям;

блок косвенного нагрева — предусмотрено подключение к отдельно стоящему бойлеру, установленному внутри здания.

Моноблочные системы эффективны в летнее время года, на нагрев ГВС. Один м² панели обеспечит приблизительно 50 л воды, с температурой 60°С. С коллектором панельного типа, работающим по принципу косвенного нагрева можно компенсировать часть тепла необходимого для отопления здания в зимнее время года. Вместо воды в проточном трубопроводе циркулирует антифриз. Гелиоколлекторы продолжают работать до температуры –50°С.

Подогрев воды на даче: как самому сделать солнечный водонагреватель

В данной конструкции система с горячей водой для душа будет состоять из накопительной емкости, сделанной из пластиковой бочки (120 л), и солнечного термоколлектора, выполненного из старой плоской металлической батареи, покрашенной битумом.

Перед тем как сделать такой солнечный водонагреватель, продумайте месторасположение бочки – для безопасности её лучше разместить сбоку от душевой кабины. Термоколлектор нужно поместить в короб, сколоченный из фанеры, покрасив его изнутри в черный цвет. Сверху короб нужно закрыть стеклом толщиной 4 мм или листом сотового поликарбоната. Коллектор необходимо ориентировать на юг или юго-запад под углом, перпендикулярным солнечным лучам в летний период. Можно смонтировать коллектор поворотным, чтобы поворачивать в зависимости от перемещения солнца по месяцам.

Нагреваясь в коллекторе, вода должна поступать в бочку. Для этого в бочке в боковине нужно сделать отверстие выше на 10 см от дна для соединения с термоколлектором. Второе отверстие необходимо выполнить в самом дне бочки для отвода воды. Оба эти отверстия не следует сильно разводить по высоте, чтобы при расходе воды не нарушалась ее циркуляция.

Чтобы вода в таком накопительном водонагревателе для дачи дольше не остывала, рекомендуется сделать термозащиту — поставить бочку на лист пенопласта, а сверху и по бокам обернуть ее вокруг поролоном, также сверху нужно натянуть чехол из стабилена для защиты устройства от влаги и ветра. В результате получится подобие термоса, в котором вода всегда будет оставаться горячей.

Чтобы можно было мыться теплой водой, ее необходимо забирать с поверхности бочки. Для этого при установке водонагревателя своими руками нужно к верхнему штуцеру емкости, в который поступает нагретая вода из коллектора, подключить внутри отрезок гибкого шланга или гофры подходящего диаметра. Этот отрезок должен свободно подниматься и опускаться, поэтому следует его внутри бочки прикрепить к поплавку из пенопласта. Далее на конце этого внутреннего шланга необходимо зафиксировать кусочек трубы диаметром 5-10 см, примотав его проволокой к поплавку. Тогда шланг всегда окажется слегка притопленным и не будет захватывать воздух.

Далее для отвода воды в душ нужно врезаться в трубу с горячей водой, которая идет от коллектора возле самой бочки. При этом будет забираться теплая вода с поверхности бочки, поэтому не придется долго ждать, пока прогреется вся бочка, а мыться при необходимости нормальной теплой водой. Даже вечером, после захода солнца, вода в верхнем слое бочки будет оставаться теплой благодаря термоизоляции, а внизу в этот момент она уже будет достаточно прохладной.

Для подстраховки на случай, когда нет солнца, а также для осеннего периода, можно параллельно к солнечному коллектору присоединить еще один нагреватель на дровах. Его следует сделать из двух старых плоских металлических батарей, поставленных домиком друг к другу, по типу палатки. Эти батареи нужно соединить параллельно трубой (3/4 дюйма) вверху и внизу. Отводы нужно сделать сгонами через тройники и подключить к бочке с помощью толстого армированного резинового шланга.

На шланг затем следует надеть термоизоляцию из пеноплекса. При необходимости можно будет развести небольшой огонь под самодельной металлической палаткой (буквально из 2-3 поленьев), вода в батареях очень быстро прогреется и начнет поступать в бочку. Из практики известно, что небольшого костерка достаточно для того, чтобы вода в батареях начала закипать. Бочка в этом случае также быстро прогревается, и уже через 5-10 минут после разведения костра можно мыться под душем.

Коллектор Станилова

Инженер Станислав Станилов представил миру самую универсальную конструкцию солнечного коллектора. Основной идеей использования разработанного им устройства является получение тепловой энергии за счет создания парникового эффекта внутри коллектора.

Конструкция коллектора

Конструкция этого коллектора очень проста. По сути, это солнечный коллектор из стальных труб, сваренных в радиатор, который помещён в деревянный контейнер, защищённый теплоизоляцией. В качестве теплоизоляционного материала могут выступать минеральная вата, пенопласт, понополистирол.

На дно коробки кладется оцинкованный металлический лист, на который монтируется радиатор. И лист, и радиатор окрашиваются в чёрный, а сама коробка покрывается белой краской. Разумеется, контейнер накрывается стеклянной крышкой, которая хорошо герметизируется.

Материалы и детали для изготовления

Для сооружения такого самодельного солнечного коллектора для отопления дома понадобится:

  • стекло, которые будет служить в качестве крышки. Размер его будет зависеть от габаритов короба. Для хорошей эффективности лучше подбирать стекло размером 1700 мм на 700 мм;
  • рама под стекло – её можно сварить самостоятельно из уголков или сколотить из деревянных планок;
  • доска для короба. Тут можно использовать любые доски, даже с разборки старой мебели или дощатого пола;
  • прокатный уголок;
  • соединительная муфта;
  • трубы для сборки радиатора;
  • хомуты для крепления радиатора;
  • лист оцинкованного железа;
  • приёмная и выпускная труба радиатора;
  • бак объемом 200−300 литров;
  • аквакамера;
  • теплоизоляция (листы пенопласта, пенополистирола, мин. вата, эковата).

Этапы работ

Этапы изготовления коллектора Станилова своими руками:

  1. Из досок сколачивается контейнер, дно которого укрепляется брусьями.
  2. На дно укладывается теплоизолятор. Основание должно быть особенно тщательно утеплено, чтобы избежать утечки тепла у теплообменника.
  3. После на дно короба устраивают оцинкованную пластину и устанавливают радиатор, который сваривается из труб, и закрепляют его стальными хомутами.
  4. Радиатор и лист под ним окрашиваются в черный цвет, а короб – в белый или серебристый.
  5. Бак с водой должен быть установлен под коллектором в теплом помещении. Между ёмкостью для воды и коллектором нужно устроить теплоизоляцию, чтобы трубы находились в тепле. Бак можно поместить в большую бочку, в которую можно засыпать керамзит, песок, опилки и т.д. и таким образом утеплить.
  6. Над баком нужно установить аквакамеру для того чтобы в сети создавалось давление.
  7. Монтаж солнечного коллектора своими руками нужно осуществлять на южной стороне кровли.
  8. После того как все элементы системы готовы и установлены, нужно соединить их в сеть полудюймовыми трубами, которые должны быть хорошо утеплены, дабы уменьшить теплопотери.
  9. Неплохо будет соорудить и контроллер для солнечного коллектора своими руками, так как заводские устройства эксплуатируются недолго.

Выводы и полезное видео по теме

Процесс изготовления элементарного солнечного коллектора:

Как собрать и ввести в эксплуатацию гелиосистему:

Естественно, самостоятельно сделанный солнечный коллектор не сможет конкурировать с промышленными моделями. Используя подручные материалы, довольно сложно добиться высокого КПД, которым обладают промышленные образцы. Но и финансовые затраты будут гораздо меньше по сравнению с приобретением готовых установок.

Тем не менее, самодельная солнечная система отопления существенно повысит уровень комфорта и сократит расходы на энергию, которая вырабатывается традиционными источниками.

Имеете опыт в сооружении солнечного коллектора? Или остались вопросы по изложенному материалу? Пожалуйста, поделитесь информацией с нашими читателями. Оставлять комментарии можно в форме, расположенной ниже.
