Поиск скрытой проводки смартфоном

Недостатки

Помимо всех описанных преимуществ имеются и некоторые недостатки. Так например, во время работы с прибором, телефон очень сильно нагревается и быстро расходует энергию батареи.

Это происходит из-за того, что Walabot не имеет своего питания и как нахлебник жрет энергию от смартфона.

Защитная пленка, которой елозят по стене, очень не практична и быстро задирается по уголкам.

Однако умельцы могут попробовать приспособить вместо нее защитное стекло для экрана телефона.

Еще проблемы возникают с липучкой для стыковки смартфона и walabot. Она отрывается так тяжело, что может при этом открыть крышку самого телефона.

На стенах с арматурой, сканер одинаково определяет что провод, что стальную сетку внутри бетона. Поэтому здесь могут быть погрешности в точности прохождения электропроводки.

Если же у вас кирпичная стена, то нормально работать вы сможете только в режиме «эксперт» с красными пятнышками на экране.

Металлоискатель

В случае если металлоискатель уже имеется в хозяйстве, устройство можно использовать, чтобы обнаружить скрытую проводку. Металлоискатели, работающие в режиме «передача-приём», регистрируют отражённый от «мишени» излучённый передающей катушкой электромагнитный сигнал.

Переизлучённый скрытым металлом сигнал, попадая на принимающую катушку, вызывает в ней появление электродвижущей силы, что регистрируется металлодетектором. Если же металла нет, нет отражающего сигнала, и показания прибора нулевые.

Такой «искатель» легко путается, не различая провод и металлический профиль для крепления гипсокартона, сигналит, если в стене «спрятан» гвоздь. Модели подороже способны различать чермет и цветмет. Плюс такого детектора – способность обнаруживать обесточенную проводку.

«Народные» способы, которые не работают

Поиск компасом

Некоторые ошибочно предполагают, что если поднести компас к предполагаемому месту с кабелем, то магнитная стрелка укажет на него. Однако в домашних условиях просто невозможно создать магнитную индукцию такой силы, чтобы компас показал кабель. Максимум, это вы сможете узнать расположение сторон света, ну или отыскать спрятанные сокровища капитана Флинта:)

Поиск смартфоном

Некоторые разработчики предлагают превратить ваш смартфон в металлодетектор с помощью своих «чудо» приложений. Для этого в телефоне всего лишь должен быть установлен магнитный датчик (у нас такой есть). iCHIP решил заморочиться и проверить популярные приложения для поиска металла. Испытывали в том же месте, что и металлоискателем. Вот, что получилось:

Как видите показания «детектора» на пустом месте и в месте реального прохождения проводки практически не изменились, хотя показатель должен был стать 0.02 — 0.03 мТ. То же самое произошло и с другими приложениями. Из этого делаем вывод, что поиск проводки смартфоном с помощью приложений довольно сомнительное занятие.

• Клеммы или скрутка: сравниваем «за» и «против»
• Диски для болгарки: как их правильно выбирать?

Что нужно знать о скрытой проводке

Ее прокладывают внутри стены в специальных каналах-штробах. Уложенный таким образом кабель закрывают слоем строительной смеси, полностью выравнивая поверхность. Так он надежно защищен от возможного повреждения или разрыва. Кроме того, линия совсем не заметна. Поэтому рекомендуется делать план, на котором подробно указана разводка. Правда, делают это далеко не всегда.

Монтаж электрики регламентирован. Так, по ПУЭ все кабели кладут только под прямым углом. Строго запрещено делать это по диагонали. Провод тянется либо по горизонтали, либо по вертикали. Любые изменения в направлении выполняются только под углом 90°. Это важная информация, которая помогает отыскать линию. Правда, она дает только примерное представление о том, где находится провод, идущий от распределительной коробки либо розетки. Точную информацию дадут поисковые устройства.

Как искать проводку смартфоном

Для того, чтобы найти коммуникации и проводку с помощью смартфона и сканера Walabot DIY, нужно придерживаться следующей последовательности:

первым делом наклеиваете на плоскую сторону сканера пленку от царапин

Именно этой поверхностью вы будете постоянно елозить прибором по стене. Соответственно ее нужно хотя бы минимально защитить.

на обратную сторону приклеивается «липкий глаз» идущий в комплекте

Он снабжен с обоих сторон клейким слоем.

далее пристыкуйте смартфон задней поверхностью к этой наклейке

Когда питание подается на Walabot на нем загорается индикатор.

Здесь нужно сделать важное замечание, что прибор больше заточен именно под гипсокартон и немного под однородный бетон. При этом он очень капризно себя ведет на разнородных стенах, типа дранки или кирпича

При этом он очень капризно себя ведет на разнородных стенах, типа дранки или кирпича.

возьмите оба устройства в ладонь и нажав кнопку Start, начните равномерно круговыми движениями водить сканером по стене

Тем самым начав режим калибровки.

Данное действие (калибровку), необходимо проводить при каждом новом сканировании очередной поверхности стены.

Калибровка нужна для удаления посторонних шумов и корректной настройки датчиков. Если процесс не будет завершен корректно, то данные на экране смартфона будут отображаться не точно, либо с помехами. Также помехи возможны при недостаточном заряде батареи.

Как долго нужно калибровать? Сканер вам скажет об этом сам, выведя на экран нужную информацию.

Кстати, если вы в самом начале выберите тип стены как «бетон», а начнете сканировать гипрок, то прибор опять же вас аккуратно поправит и сообщит об ошибке.

Первый режим — это режим «панорамирования». Касаетесь точки на экране, и не отрывая палец, плавно продвигаете прибор по всей плоскости, которую хотите проверить.

При этом девайс помимо электрических кабелей, покажет все неоднородности, которые найдет внутри стены. А также укажет расстояние между ними.

Что это за неоднородности (кабель, труба или металлический профиль), Walabot на этом этапе сказать не может.

Поэтому после этого, включается режим «изображение». Здесь уже без размеров определяется каждый объект отдельно.

На экране в зависимости от картинки можно понять, что за стеной:

трубы

деревянные профиля

алюминиевые профиля

провода и кабели

К сожалению под напряжением кабель или нет, сканер не покажет.

Пластиковая труба с алюминиевой прослойкой его несколько смущает. Он может показать ее как сталь, либо как провод или трубу.

Значок на фото ниже означает, что Валабот «потерялся».

Он подозревает, что это может быть пересечение разнородных элементов. Но что именно, для него неизвестно.

На чисто пластиковой трубе, без стали внутри, придется заново пройти еще одну калибровку. Только после этого, на экране что-то появляется.

Третий режим сканирования — режим «эксперт».

В том месте где идет кабель, на экране будет отображаться поверхность с красно-синими пикселями (это и есть место прохождения провода).

Если вся область экрана залита красным цветом, это означает что в настройках выставлен максимальный уровень чувствительности.

Не отрывая телефон от стены, зайдите в настройки меню и уменьшите чувствительность по шкале от 100 до 0.

Регулировка чувствительности необходима для того, чтобы отсеивать маленькие объекты и тем самым повысить визуализацию отображения нужной коммуникации.

Например вам нужно найти широкий металлопрофиль под гипроком для закручивания самореза, отсеяв при этом мелкие провода и другие саморезы. Устанавливаете минимальную чувствительность и прибор будет видеть только то, что вам нужно.

Если же наоборот, необходимо найти тонкий проводок сигнализации или телефона, повышайте шкалу до максимума.

На экране смартфона справа на шкале будет отображаться не только само расположение проводки, но и глубина ее залегания.

Чем ближе объект будет к датчику, тем четче будет картинка на экране.

Приборы в помощь!

Итак, если Вам необходимо просто найти электропроводку в квартире, то достаточно сделать металлоискатель своими руками. Простая самоделка изготавливается из подручных средств и позволит обнаружить проводник под напряжением вплоть до 10 см под декоративной отделкой. В интернете можно найти множество схем, по которым можно сделать простой детектор, одну из них мы Вам предоставили в статье, на которую сослались.

Если вопрос денег для Вас не особо важен, тогда лучше выбрать специальный прибор для обнаружения скрытой проводки в стене, который позволит не только с высокой точностью определить где находиться кабель, но и точное место неисправности, если существует перегоревший либо пробитый участок. Лучшим в соотношении цены и качества является устройство, которое называется «Дятел» либо сигнализатор E-121. С помощью данного детектора можно не только отследить точное расположение электропроводки в стене, но и найти место обрыва электрического проводника. Глубина работы составляет 7 см, чего вполне достаточно для любительского использования и обнаружения оборванной жилы даже под гипсокартонной стенкой.

Еще один, не менее подходящий прибор для обнаружения скрытой проводки в стене – сигнализатор «MS». Китайские тестеры имеют свои характеристики и особенности работы, поэтому к ним нужно приловчиться. Проблема в том, что изделия одинаково реагируют как на металлические части (к примеру, гвоздь), так и на токоведущую жилу. Чтобы правильно эксплуатировать тестер необходимо научиться отличать сигналы друг от друга. Именно поэтому профессиональные электрики обходят их стороной, хотя для домашнего использования вариант довольно неплохой. Еще один важный недостаток приборов – если кабель защищен фольгированным экраном, обнаружить его не удастся. У таких сигнализаторов множество негативных отзывов в интернете, только по той причине, что ими сложно пользоваться, в остальном это хороший вариант для определения эл.проводки.

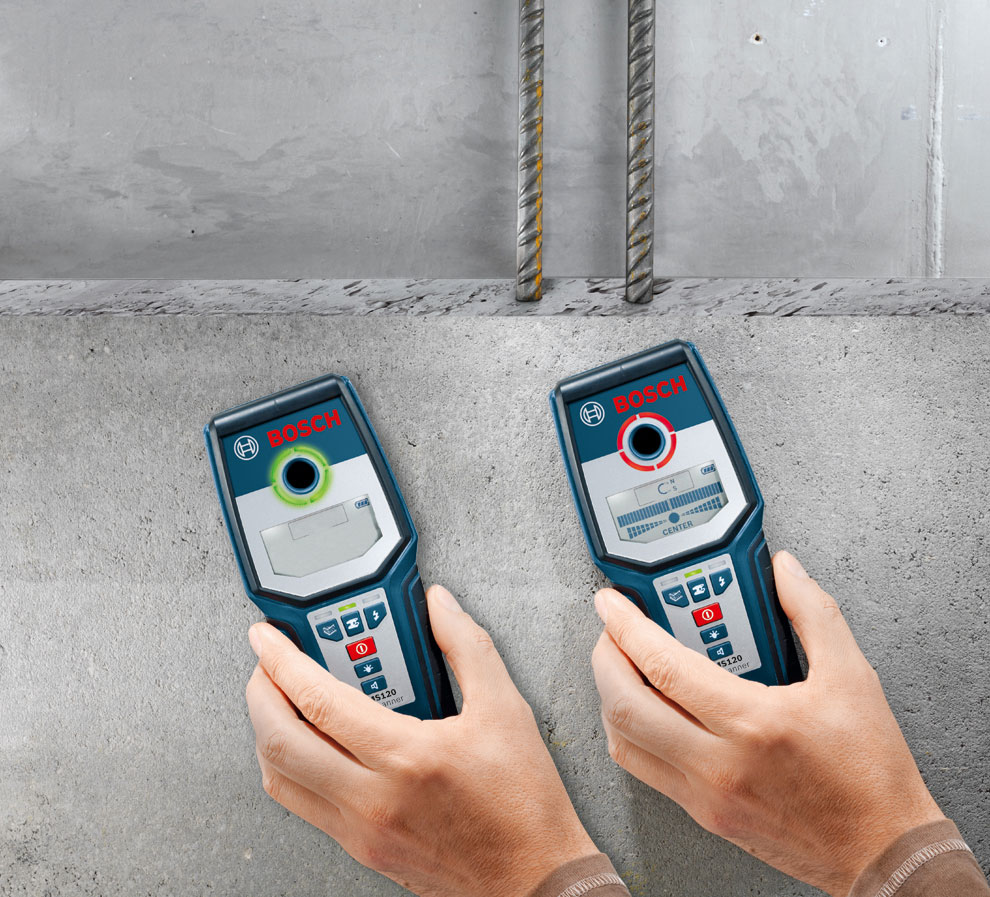

Также для обнаружения скрытой проводки в стене используют такие приборы, как: ПОСП-1, GVT-92, Bosch DMF 10 zoom, GVD-504A, VP-440. Все они хорошо себя зарекомендовали для поиска разрыва проводника, а также обнаружения электропроводки под штукатуркой.

Отдельное внимание хотелось бы уделить тепловизорам. Данные устройства позволяют отследить не только где находиться перебитая жила, но и найти утечку тока, короткое замыкание и качество самой электропроводки в панельном доме

Конечно, их стоимость запредельно высока, но существует услуга вызова мастера, за которую вы отдадите около 2500 рублей. В этом случае Вам будет предоставлен полный отчет о том, что собой представляет существующая линия электросети в комнатах и есть ли где-нибудь сгоревший проводник.

Помимо этого можно узнать, где находится провод в стене с помощью индикаторной отвертки. Такой способ поиска проводки подойдет только в том случае, если жилы находятся под напряжением неглубоко в бетоне.

Поиск скрытой проводки смартфоном

Поиск проводки используя смартфон очень прост. Телефон это гаджет и кроме как установить специальную программу, а после запустить её, от вас больше, ничего не потребуется!

То есть при помощи их можно искать не только проводку в стене, но и скрытые датчики и т.д.

1. В сети есть два нормальных приложения которые реагируют на фонящие предметы магнитным полем: металлические изделия, провода, приборы:
2. Программа Smart Tools может найти даже выключенную проводку;
3. приложение «Магнитное поле и детектор постоянного тока SMF APPS GbR» найдёт только проводку подключенную к сети.

Эти два приложения можно скачать на play.google.com, введя в строку поиска — «Поиск проводки».

Поиск мультиметром

Для поиска проводки мультимером вам понадобится собственно прибор и обычный транзистор, например, 2SK241. Выставляем на приборе измерение сопротивления в положение 200 кОм, а оба крокодила ставим на левый и средний выводы транзистора. Крайний правый вывод, который остался без крокодила, будет антенной. Для дополнительной точности измерений можно к крайнему правому выводу присоединить медный провод длиной 5 см.

Теперь достаточно водить транзистор с импровизированной антенной по стене. Когда транзистор попадет в электромагнитное поле, его сопротивление изменится, что и будет отображаться на мультиметре. Данный способ точнее всех остальных, но также выдает погрешность до 7 см в каждую из сторон (показатель зависит от глубины залегания провода). Кстати мультиметром можно воспользоваться любым, даже самым недорогим, как, например, Elitech MM 100.

Металлоискатель

Работа металлоискателя основана на принципе индукционного баланса между передающей и принимающей катушкой. Работает он в диапазоне от 2 до 20 кГц, и фиксирует фазовый сдвиг при поднесении катушки к проводнику. Мы проводили измерения с помощью самого дешевого и простого металлоискателя Pirat Pro за 2500 рублей, который в основном предназначен для обнаружения «чермета». На иллюстрации ниже виден результат поиска проводки.

Как видно, металлоискатель четко определяет местоположение проводки. Его главное преимущество в том, что провод обнаруживается, даже если на нем нет напряжения или нагрузки. Также в панельных домах будете видеть арматуру в плитах, а в деревянных — гвозди. Но более дорогие модели позволяют отсекать черные металлы и находить только медь или алюминий. Однако область нахождения увеличивается размером катушки, поэтому погрешность может быть до 5 см. Таким способом стоит воспользоваться только, если вы любите поохотиться за монетками и у вас уже есть металлоискатель.

Сканер Walabot DIY для поиска скрытых коммуникаций

Как найти скрытую проводку в стене

Так, например, средний по стоимости мультидетектор стоит порядка 50 000 рублей. Однако есть и более доступные варианты, об одном из которых и будет рассказано в этой статье. Речь идёт о так называемом сканере (дополнении к смартфону) под названием Walabot DIY.

Благодаря данному приспособлению можно найти не только скрытую проводку в стене, но и другие коммуникации (трубы, арматуру, балки) и т. д. Глубина на которой девайс способен определить кабель или арматуру составляет порядка 10 см. Стоимость приспособления достаточно невелика, а для его использования потребуется самый обычный смартфон, который способен работать на операционной системе Андроид.

Методы, которые не работают

Мы рассмотрели действенные способы обнаружения скрытой проводки при помощи как профессиональных приборов, так и подручных средств. Теперь давайте рассмотрим пару способов, которые вопреки многократному упоминанию в интернете, не стоят того, чтобы вы тратили время на их воплощение:

• Поиск проводов с помощью компаса. Несмотря на то, что большинство умельцев рекомендуют этот способ, вы должны понимать его принцип действия. Основан он на том, что в домашних условиях вы должны создать нагрузку такой силы, чтобы стрелка компаса, приближаясь к кабелю, среагировала на него, да еще и указала в нужном направлении. На самом деле, вы просто не сможете создать магнитную индукцию такой силы, чтобы компас на нее среагировал. А учитывая немалый слой штукатурки, это и вовсе провальное дело.
• Поиск проводов с помощью магнита. Бытует мнение, что если вы привяжете на нитку однозаряженный магнит и будете неспеша водить им вдоль стены, то в месте, где проложен электромагнитный кабель, магнит как маятник начнет колебаться. Отмечая точками эти колебания, появляется возможность наметить коридор, в пределах которого будет проходить кабель. Возможно, но очень сомнительно, что этот способ сработает в кирпичных домах. В панельных же домах, или при попытке обнаружения силового провода на потолке, этот способ абсолютно бесполезен.
• Смартфон, как приспособление для поиска скрытой проводки. Для смартфонов на платформе Andro />

Польза скрытого монтажа проводки

Очень часто, затевая ремонт в квартире или доме, возникает проблема, связанная с электропроводкой.

В очень старых жилищах еще можно встретить внешнее расположение проводов, то есть они просто закреплены на стене.

Отследить в таком случае расположение проводки не составит труда, поскольку ее видно.

Но от практики такой укладки проводов давно отказались в пользу скрытого монтажа, при котором кабели укладываются в специальные штробы, после заделывающиеся.

Обусловлено это банальной безопасностью – невидимый провод невозможно случайно повредить, но только в случае, когда со стеной ничего не делают.

Как с помощью смартфона проверить пульт ТВ

Знаете ли Вы, что с помощью смартфона или просто сотового телефона можно проверить работоспособность дистанционного пульта для телевизора. Главное, чтобы в телефоне была камера. Просто включите камеру и направьте на объектив камеры пульт. Нажмите любую кнопку на пульте и посмотрите на экран телефона. Если пульт исправный, то на дисплее смартфона увидете мигающий или светящийся инфракрасный диод, находящийся в пульте. Основано это на том, что камера в отличии человеческого глаза видит инфракрасные лучи.

А ещё с помощью смартфона можно проверить поляризационные очки. Например Вы покупаете эти очки и хотите узнать не подсовывают ли Вам обычные очки. Просто включите на экране телефона какую нибудь картинку, а лучше какой нибудь текст и посмотрите на него через линзу очков, одевать очки при этом не обязательно. Текст должен быть хорошо и отчётливо виден. Теперь посмотрите на этот текст, расположив очки вертикально. Изображение должно потемнеть, если ничего не меняется, значит очки подделка. Единственное условие теста – экран должен быть жидкокристаллическим.

Сравнительный анализ цен на бытовые и профессиональные устройства

Для удобства восприятия сведений, данные для сравнения приведены в виде таблицы:

Конечно, разница в ценовых значениях может показаться довольно значительной, но назначение приборов, их возможности, точность работы и рабочий ресурс тоже отличается. Если индикаторная отвертка предназначена для периодического применения в быту, то сигнализаторы скрытой проводки предусматривают профессиональное использование для работы на разных объектах и имеют соответствующие эксплуатационные показатели.

Цены приведены в качестве информации и представляют среднее значение стоимости товара в интернет магазинах, поэтому не могут использоваться для составления смет и ссылок для оформления заказов.

Альтернативные способы

Если и этих устройств нет, то можно использовать альтернативные методы. И первый из них – визуальный.

В процессе заделки штробов с кабелями далеко не всегда удается все сделать очень ровно.

Поэтому нередко можно обнаружить расположение проводки по небольшому выступу, но для этого нужно внимательно рассматривать помещение, причем обои придется удалить – стена должна быть «голой».

Помочь в поиске может и обычный радиоприемник, который и переделывать не нужно. Достаточно на нем установить частоту 100 кГц. А затем берем приемник и отправляемся на поиски.

Для обнаружения водим антенной по стене. Сигналом обнаружения кабеля будет повышение шума из динамика.

Точность, конечно, не высокая, но определить канал с проводкой вполне возможно.

Также можно использовать и старый магнитофон или кассетный плеер, но для этого нужно удлинить проводку, идущую на магнитную головку. Именно она будет являться антенной.

То есть, аккуратно извлекаем головку из плеера, удлиняем провода, а затем водим ею по стене.

Популярное у читателей: Как выбрать аккумуляторную отвертку, плюсы и минусы устройства.

Детектор скрытой проводки

Это устройство напрямую предназначено для обнаружения скрытой в стене проводки. Детекторы по принципу работы могут быть электростатическими, электромагнитными и комбинированными. Первые довольно просты в работе и недорого стоят. Они позволяют обнаружить скрытую проводку и оборванные провода, которые остаются под напряжением. Однако при высокой влажности в помещении они дают ложные срабатывания.

Электромагнитные детекторы позволяют очень точно определить кабель в стене. Однако для этого нужно подать нагрузку на фазу минимум 1 кВт — для современной бытовой техники это не составит особого труда. Естественно без напряжения в сети отыскать кабель не получится.

Комбинированные же устройства совмещают в себе электромагнитный, электростатический и металлопоиск. По сути это ручной металлоискатель, который позволяет найти провод разными способами, и даже при отсутствии напряжения в сети. Максимальная глубина обнаружения большинства устройств составляет 7 — 8 см, чего вполне достаточно для проводки в квартире. Дополнительно может видеть арматуру в стенах и другие металлы. Детектор ADA instruments Wall Scanner 80 является ярким представителем «сыщиков» для проводки, позволяющим определить кабель на глубине до 5 см.

Металлоискатель

Работа металлоискателя основана на принципе индукционного баланса между передающей и принимающей катушкой. Работает он в диапазоне от 2 до 20 кГц, и фиксирует фазовый сдвиг при поднесении катушки к проводнику. Мы проводили измерения с помощью самого дешевого и простого металлоискателя Pirat Pro за 2500 рублей, который в основном предназначен для обнаружения «чермета». На иллюстрации ниже виден результат поиска проводки.

Как видно, металлоискатель четко определяет местоположение проводки. Его главное преимущество в том, что провод обнаруживается, даже если на нем нет напряжения или нагрузки. Также в панельных домах будете видеть арматуру в плитах, а в деревянных — гвозди. Но более дорогие модели позволяют отсекать черные металлы и находить только медь или алюминий. Однако область нахождения увеличивается размером катушки, поэтому погрешность может быть до 5 см. Таким способом стоит воспользоваться только, если вы любите поохотиться за монетками и у вас уже есть металлоискатель.

Виды детекторов скрытой проводки

При изготовлении современных индикаторов скрытой проводки используются различные физические принципы функционирования, а также их комбинации. Учитывая этот фактор всю группу таких приборов можно разбить на четыре основные категории, которые производятся в промышленном масштабе. Ниже в статье представлены эти виды детекторов с краткими общими характеристиками.

1. Электростатические. Для обнаружения электропроводки такие приборы оснащены датчиками, реагирующими на остаточное электростатическое поле. Они относятся к категории самых дешевых и простых устройств, с высокой точностью определения местоположения провода до 1 см от его оси и глубиной залегания до 6 см. Но такие индикаторы способны обнаружить электропроводу, только если она находится под напряжением, что является существенным недостатком. Ко всему прочему, данный прибор перестает нормально функционировать при высокой влажности и наличии рядом с проводкой металлических конструкций. Для квартиры электростатический детектор скрытой электропроводки подходящий вариант, но если работы будут выполняться в других помещениях, он вряд ли будет эффективен.
2. Электромагнитные. Этот вид приборов дает более качественный результат, чем электростатические индикаторы. Электромагнитные определители скрытой электрической проводки способны определить ее залегание на большой глубине, независимо от влажности помещения и наличия инородных металлических предметов в области поиска. Но главный недостаток электростатических индикаторов, невозможность определения обесточенной разводки, в этих устройствах сохраняется. К тому же для эффективной работы электромагнитных детекторов необходимо чтобы сеть была загружена бытовыми приборами мощностью не менее 1 кВт. Если этот параметр будет меньше, то результаты поиска проводки могут быть искажены до неприемлемых показаний.
3. Металлоискатели. Такие детекторы скрытой электрической проводки отлично подходят для поиска обесточенных проводов, независимо от влажности в помещении и глубины залегания. Дают точный результат поиска, но также имеют недостатки. Любой металлоискатель будет реагировать на инородные металлические предметы, находящиеся в области поиска. Будь то гвоздь, шуруп или арматура прибор обязательно оповестит потребителя о его наличии, что делает поиск электропроводки затруднительным. К тому же металлодетектор не отреагирует на наличие напряжения в сети, что тоже является недостаткам. Но такие приборы обладают одним существенным достоинством! Они могут определять какой металл перед ними, цветной или черный.
4. Комбинированные. Эти приборы для поиска скрытой проводки лишены недостатков всех вышеперечисленных детекторов. Комбинации электростатического, электромагнитного и металлодетекторного принципа поиска электрических сетей позволяют точно определить, где находится электропроводка независимо от внешних факторов. С их помощью также можно понять обесточен кабель или нет. На сегодняшний день универсальные искатели проводки в стенах и других конструктивных элементах зданий — это самые популярные приборы, хотя и стоят они дороже других видов. Одной из разновидностей комбинированных индикаторов являются мультидетекторы, которые позволяют найти не только скрытую электропроводку, но и отыскать в стенах пластиковые и деревянные конструкции.

Использование мультиметра

Чтобы с помощью мультиметра отыскать скрытую проводку, его необходимо дополнить полевым транзистором, например КП103. Щупы мультиметра следует подключить к выводам «cток» и «истoк». Вывод «затвор» будет являться антенной, удлинить которую можно небольшим проводком.

Чтобы отыскать скрытую проводку этим искателем, необходимо водить антенной вдоль стены, наблюдая за показаниями прибора. Любые отклонения его стрелки будут свидетельствовать о присутствии в толще стены скрытой проводки.

Собираетесь уложить электропроводку в своем доме? Обязательно ознакомьтесь вот с этой статьей, где мы рассказываем об основных правилах ее укладки.
