Про заземление простыми словами

Содержание

Для чего нужно окрашивание жил

Цветовая маркировка проводов позволяет быстро сориентироваться, за что отвечает каждая жила. Начинающие мастера, которые только осваивают азы электротехники, не могут сразу определить, белый провод это плюс или минус. Расцветка важна при идентификации жил и называется маркировкой.

Цветовая маркировка проводников – это необходимость, позволяющая мастеру быстро сориентироваться, за что отвечает каждая жила. С ее помощью можно понять, какого цвета нулевой провод и где находится фаза. Она также позволяет упростить чтение электронных схем

Особенно важно соблюдение цветовой маркировки при подключении к счетчикам, автоматам, приборам. Без окраски сложно разобраться, какое устройство могло выйти из строя и в какую цепь оно подключено

Производители окрашивают кабели в определенные цвета, установленные правилами электротехнических установок ПУЭ. Они строго регламентируют, какая маркировка должна использоваться для той или иной жилы

Кроме того важно понимать, что свой окрас имеют положительный и отрицательный контакты в цепи постоянного тока. Какого цвета плюсовой провод, также устанавливается правилами

Схемы заземления: какую лучше сделать

Система заземления частного дома зависит от типа подводки сети к нему. Чаще всего, она выполняется по принципу TN-C. Такая сеть обеспечивается двухжильным кабелем или двухпроводной воздушной линией при напряжении 220 В и четырехжильным кабелем или четырехпроводной линией при 380 В. Другими словами, к дому подходит фаза (L) и совмещенный защитно-нулевой провод (PEN). В полноценных, современных сетях проводник PEN разделяется на отдельные провода – рабочий или нулевой (N) и защитный (РЕ), а подвод осуществляется трехпроводной или пяти проводной линией, соответственно. С учетом указанных вариантов схема заземления может быть 2-х разновидностей.

Система TN-C-S

Предусматривает разделение PEN-ввода на параллельные проводники. Для этого во вводном шкафу PEN-проводник разделяется на 3 шины: N («нейтраль»), РЕ («земля») и шина-расщепитель на 4 подключения. Далее проводники N и РЕ не могут контактировать друг с другом. Шина РЕ соединяется с корпусом шкафа, а N-проводник устанавливается на изоляторах. Заземляющий контур подводится к шине-расщепителю. Между N-проводником и заземлителем устанавливается перемычка сечением не менее 10 кв.мм (по меди). В дальнейшей разводке «нейтраль» и «земля» не пересекаются.

Система ТТ

В такой схеме расщеплять проводники не требуется, т.к. нейтральный и заземляющий проводник уже разделены в подходящей сети. В шкафу просто делается правильное присоединение. Заземляющий контур соединяется с проводом (жилой) РЕ.

Вопрос о том, какая система заземления лучше, не имеет однозначного ответа. Схема ТТ проще по монтажу и не требует дополнительных защитных устройств. Однако, абсолютное большинство сетей работает по принципу TN-C, что вынуждает использовать схему TN-C-S. Кроме того, нередко в быту используются электроустановки с двухпроводным питанием. При заземлении ТТ корпус таких приборов при повреждении изоляции оказывается под напряжением. В этом случае заземление TN-C-S оказывается значительно надежнее.

Что такое ноль в электричестве — определение

Ноль – это провод, необходимый для замыкания электрического контура, по нему ток возвращается к источнику.

Для чего нужен ноль в электричестве? Ноль в электричестве нужен для равномерного распределения напряжения между фазами. При отсутствии нулевого провода напряжение между фазовыми проводами будет распределяться неравномерно, в результате чего на одной фазе может быть повышенное напряжение, которое может привести к пожару, а на других – пониженное, с которым часть электроприборов может не работать или работать некорректно. Для ноля также используются другие названия – его называют нейтральным или нулевым контактом.

Как мультиметром найти фазу ноль и землю

Определить назначение проводников в трехпроводной схеме электропроводки мультиметром нетрудно. Для этого зачищаем пятачок металлической батареи или стальной трубы отопления, водопровода и прикасаемся одним концом щупа мультиметра к трубе, а вторым щупом подключаемся к одному из трех проводов поочередно, пока на дисплее не покажется напряжение 220 В.

Мультиметр

Мультиметр должен быть включен в положении измерения напряжения 220 В. Найденный провод будет фазой. Теперь относительно фазы подсоединяем щуп прибора по очереди к оставшимся проводам. Провод, при котором тестер покажет полные 220 В будет нулем, а второй соответственно землей.

При измерении напряжения фаза – земля, мультиметр покажет напряжения меньше, чем 220 В – этот проводник будет землей. Однако, если в старой постройке с системой энергоснабжения TN – C и повторным заземлением рядом с домом, то тестер покажет одинаковое напряжение фаза – ноль и фаза – земля.

В этом случае нужно отключить в подъездном щитке заземление и найти провода фаза – ноль на которых будет 220 В, оставшийся земляной проводник с фазой не покажет наличие напряжения.

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так

Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

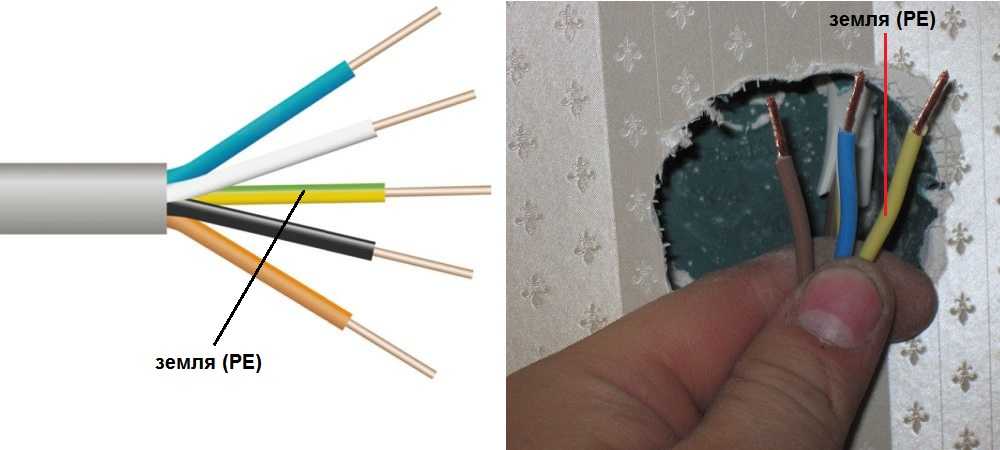

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

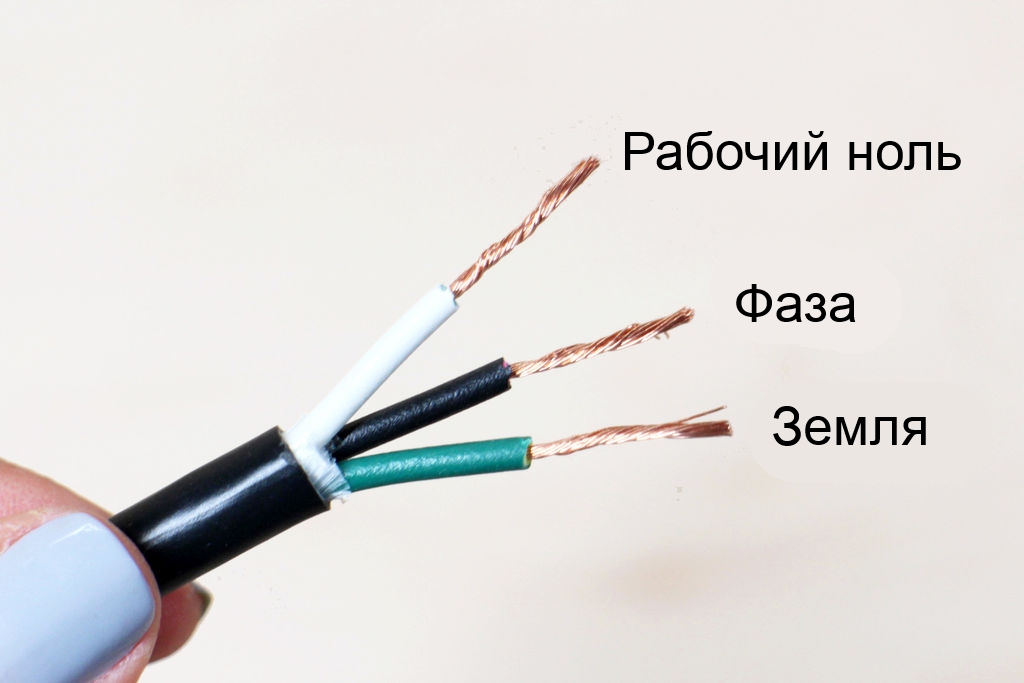

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Это интересно: Как открутить кран буксу из смесителя если она прикипела?

Фаза, чем характеризуется

Фазой называют провод, находящийся под напряжением. Данный проводник располагается относительно другого, называемого ноль. Обоснованием для определения фазы является особенность устройства подстанций. Вырабатываемый на них переменный ток обладает одинаковой частотой в 50 Гц. В то же время ЭДС сдвинуты относительно друг друга во времени на определенный фазовый угол.

На первом рисунке схематично изображена система электроснабжения стандартного жилого объекта с тремя фазами и одним нулевым проводником. Второе изображение демонстрирует особенности подключения электричества к квартире от трансформатора. Потребитель в виде электроприбора обозначен, как Rн. В этом случае из трансформатора выходит два провода в виде фазы и ноля, к которому подключается заземление Змл. Третий рисунок показывает, как наглядно производится монтаж электроснабжения при отсутствии нулевого заземленного провода, проведенного в квартиру. Заземление в этой ситуации располагается непосредственно в жилом помещении.

Понятие фаза вытекает из определения электричества. Характер образования и течения переменного тока позволяют разобраться в природе и назначении фазного провода. Переменный ток отличается от постоянного значением и направлением, его можно наблюдать в розетках и прямых подключениях к электрощиткам. Основные характеристики переменного тока:

напряжение;
частота.

Однофазным током называют переменный ток, получаемый по средствам вращательного движения проводника или системы проводников в условиях магнитного потока. Провода при этом могут быть объединены в одной катушке. Для того чтобы передавать электроэнергию применяют два провода, включая фазу и ноль. Показатель напряжения между проводниками составляет 220 Вольт. Существует два способа подключения однофазного тока к потребителю:

двух-проводной;
трех-проводной.

В первом случае используется два проводника, по одному из которых передается фазный ток, а второй является нулевым. Это устаревшая схема электроснабжения, которая эксплуатировалась во времена СССР. Вторая методика предполагает наличие еще одного провода, который необходим для заземления, что позволяет предотвратить поражение человека электрическим током, выполнить отвод утечек электричества и исключить поломки электроприборов.

Двухфазный ток называют слиянием двух фаз, которые сдвинуты относительно друг друга. Угол сдвига может составлять 90 градусов. К примеру, можно взять две катушки с перпендикулярно расположенными осями, которые подключены к двухфазному току. В результате образуется система из двух магнитных полей. Результирующее магнитное поле будет обладать вектором, который вращается под одинаковым углом и с неизменной скоростью, создавая магнитное поле.

Трехфазный ток включает три фазы, каждая последующая из которых смещена относительно предыдущей на 120 градусов. Прокладка сетей электроснабжения в данном случае выполняется с помощью четырех кабелей, включая три фазы и ноль, либо добавляя еще один провод заземления. На выходе из распределительного щитка ток поступает к розеткам по одной фазе и ноль.

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост — внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

Этот вариант определения фазы своими силами, наиболее предпочтителен и мы рекомендуем пользоваться именно им, тем более что стоимость индикаторной отвертки более чем доступная. Главным недостатком этого способа, является вероятность ошибочного срабатывания, когда индикаторная отвертка, реагируя на наводки, определяет наличие напряжения там, где его нет.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы

Способ неоднозначный, но действенный, требующий особой осторожности

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Ноль, характеристика

В нулевом проводе отсутствует напряжение, что отличает его от фазного проводника. В процессе отбора мощности ноль не перегружается, но служит проводником для электрического тока, который протекает в обратном направлении. Если напряжения нет, то ноль не может поразить человека электрическим током. С помощью нулевого кабеля электрическая цепь замыкается. При отсутствии ноля электричество не поставляется к потребителям. Провод обеспечивает систему мощностью, которая питает бытовые приборы, и, по сути, является землей.

Нулевой проводник выходит из трансформатора, соединенного нулевой шиной с заземлением. Такое оборудование установлено на подстанции. В самом начале именно земля обеспечивает нулевой потенциал, что является причиной возникновении путаницы при определении земли и ноля. Электричество передается по воздушной линии электропередачи. ВЛ выходит из трансформаторной подстанции в комплекте с четырьмя проводами:

3 фазных проводника;
один нулевой кабель.

Ноль соединяется с аналогичным контактом трансформаторной установки. При монтаже воздушных линий учитывается следующее правило: каждая вторая опора оснащается повторным заземлением. Это необходимо, чтобы связать ноль с заземлением, обеспечивая полноценную связь системы «фаза-ноль». Таким образом, потребители снабжаются электричеством не менее 220 Воль.

Основным назначением нуля является замыкание электрической цепи. При этом создается ток, который питает все электроприборы и оборудование. Два провода создают разность потенциалов, благодаря чему появляется электричество. Название ноля оправдано нулевым потенциалом, которым он характеризуется. За счет разности потенциалов возникает напряжение в сети от 220 Вольт до 230 Вольт.

Заземление

Это соединение корпуса оборудования с отдельно проложенным проводником и специально изготовленными находящимися в земле металлоконструкциями. Такая система является более надёжной и в случае обрыва контура не приводит к появлению высокого напряжения.

Поэтому согласно ПУЭ п.7.1.36 и ГОСТ 12.1.030-81 ССБТ установка заземления является обязательной защитной мерой. Эти документы дают однозначный ответ на вопрос — можно ли заземление кинуть на ноль? Делать это категорически ЗАПРЕЩЕНО.

Соединять эти проводники допускается только при подключении здания к системе TN-C-S в электрощитке ДО вводного автомата, причём не допускается прижатие этих проводов одним зажимом.

Зачем нужен ноль в электричестве

Нуль замыкает электрическую цепь. Без этого провода в цепи не может быть электрического тока, который и дает мощность для питания бытовых приборов. По сути, нулевой провод — это земля.

Откуда берется ноль в электросети

Начало свое нуль берет от комплектной трансформаторной подстанции 6(10)/0,4 кВ, где трансформатор своей нулевой шиной соединен с контуром заземления. Изначально именно земля является проводником с нулевым потенциалом, и именно поэтому многие путают нуль с землей. ВЛ (воздушная линия электропередачи), выходя из КТП, имеет 4 провода — 3 фазы и нуль, который в начале линии соединен с нулем трансформатора. На протяжении воздушной линии через одну опору производится повторное заземление, которое дополнительно связывает нуль линии с землей, что дает более полноценную связь цепи «фаза — нуль» для того, чтобы у конечного потребителя в розетке было не менее 220В.

Зачем нужен нуль

Основное назначение нулевого провода — замыкание цепи для создания электрического тока для работы любого электроприбора. Ведь для того, чтобы ток появился, необходима разность потенциалов между двумя проводами. Нуль потому так и называется, что потенциал на нем равен нулю. Отсюда и уровень напряжения 220В — 230В.

Зачем нужно зануление

Человечество активно использует электричество, фаза и ноль – важнейшие понятия, которые нужно знать и различать. Как мы уже выяснили, по фазе электричество подается к потребителю, ноль отводит ток в обратном направлении. Следует различать нулевой рабочий (N) и нулевой защитный (PE) проводники. Первый необходим для выравнивания фазового напряжения, второй используется для защитного зануления.

Электросети с изолированной нейтралью не имеют нулевого рабочего проводника. В них используется нулевой заземляющий провод. В электросистемах TN рабочий и защитный нулевой проводники объединены на всем протяжении цепи и имеют маркировку PEN. Объединение рабочего и защитного нуля возможны только до распределительного устройства. От него к конечному потребителю пускается уже два нуля – PE и N. Объединение нулевых проводников запрещается по технике безопасности, так как в случае короткого замыкания фаза замкнется на нейтраль, и все электроприборы окажутся под фазным напряжением.

Зачем соединяются рабочий ноль и заземление

Соединение нулевого и заземляющего проводников в водном щитке с одновременным подключением к контуру заземления здания производится для повышения электробезопасности жителей дома без замены питающих здание кабелей и преобразования системы электроснабжения в TN-C-S.

Если эту операцию не выполнять и подводить объединённый провод PEN к заземляющим контактам розеток, то электропитание будет осуществляться по схеме TN-C. В этом случае вместо защитного заземления фактически будет использоваться зануление, даже если этот проводник дополнительно заземлить в водном щитке.

Такая система защиты не обеспечивает необходимую безопасность людей из-за возможных обрывов и нарушения контакта в песте подключения проводов, используемых в электропроводке. При этом корпуса электроприборов окажутся подключёнными к фазному проводу.

Поэтому ответ на вопрос «соединять ли ноль с землей» зависит от количества проводов, подходящих к дому. При питании здания по четырёхпроводной схеме это необходимо делать в водном щитке, но если в линии имеется пятый провод, по которому дом подключён к контуру заземления подстанции, это делать запрещено согласно ПУЭ п.1.7.135.

Применение индикаторной отвертки

Двухпроводная сеть

С такой проводкой придется столкнуться жильцам старых домов. Обозначается этот вариант как TN-C и его суть в том, что нулевой провод, который заземлен на подстанции, также является и заземляющим. То есть, в двухпроводной сети вы просто не найдете заземляющего проводника, так как его функции выполняет ноль. Фаза с нолем определяется элементарно: приложите индикатор к каждой из жил, если произошло соприкосновение с фазой – загорится лампа индикатора.

Стоит заметить, что такой вариант проводки является устаревшим, так как на всех вилках новых электрических приборов предусмотрены три клеммы.

Трехпроводная сеть

Такой тип сети предусматривает ввод в квартиру или дом трех проводников. Трехпроводная сеть делится на несколько видов. Если разбирать систему TN-S, то там защитное заземление и ноль выводятся от питающей подстанции отдельно.

Назначение проводов в таком типе электросети можно узнать таким путем:

в распредкоробке или щитке с помощью индикатора определить фазу;
оставшиеся – это ноль и защитное заземление. Стоит отсоединить один из проводов от щитка;
если вы отключили рабочий ноль, то все электрические приборы в помещении выключатся. Методом исключения получаем определение третьего проводника, который исполняет функции защитного заземления.

Теперь стоит узнать фазу, ноль и землю в розетке (в том случае, если они не указаны различными цветами обмотки). Возьмите патрон, в который вкручена лампа и выведены провода, и прикоснитесь одним из них к фазе, которую вы уже нашли индикатором. Вторым проводом, выходящим из патрона, по очереди прикоснитесь к двум оставшимся жилам. Если на щитке не включен ноль – лампа загорится только при соприкосновении с землей.

При обращении с разводкой типа TN-C-S, защитное заземление и ноль расходятся не от подстанции, а при вводе проводников в помещение. В таком случае стоит руководствоваться планом, который был описан для определения назначения проводов системы TN-S. Также, осмотрев место разделения PEN, по сечению жилы можно отличить рабочий ноль от заземления.

При выполнении заземления системой TT, дом оснащен собственным заземляющим устройством, от которого ведется разводка защиты. В данном случае ноль, фаза и земля определяются с помощью нахождения заземляющего провода по прокладочной трассе.
